七氟丙烷气体灭火装置
柜式七氟丙烷气体灭火装置工作原理
柜式七氟丙烷气体灭火装置工作原理柜式七氟丙烷气体灭火装置是一种高效、可靠的灭火装置，广泛应
用于各种场所。
其工作原理主要分为两类：灭火作用原理和灭火控制
原理。
一、灭火作用原理
七氟丙烷是一种无色、无味、无毒的气体，其化学式为CF3CHFCF3。
在灭火过程中，七氟丙烷通过化学反应来抑制火焰的扩散，从而达到
灭火的目的。
七氟丙烷分子中的氟原子可以与火焰中的自由基反应，
从而抑制火焰链式反应，使火焰逐渐减弱并熄灭。
同时，七氟丙烷分
子中的碳原子也可以与火焰中的自由基反应，从而消耗火焰中的氧气，使火焰窒息。
因此，七氟丙烷具有双重灭火作用。
二、灭火控制原理
柜式七氟丙烷气体灭火装置的灭火控制原理主要包括三个方面：检测、报警和灭火。
1.检测
当火灾发生时，灭火装置的检测系统会自动检测火灾信号，包括火灾
烟雾、温度等信号。
一旦检测到火灾信号，系统会自动启动灭火程序。
2.报警
在检测到火灾信号后，系统会发出声光报警信号，提醒人们及时疏散，并采取相应的应急措施。
3.灭火
灭火程序启动后，灭火装置会在几秒钟内将七氟丙烷气体释放到火灾
现场，形成一定的灭火浓度。
七氟丙烷气体可以快速扩散到所有角落，并迅速灭火。
灭火后，系统会自动排除残留的有害气体，保证人员安全。
总之，柜式七氟丙烷气体灭火装置以其双重灭火作用和自动化控制的
优势，成为了一种广泛应用的高效、可靠的灭火装置。
在未来的发展中，随着科技的不断进步，柜式七氟丙烷气体灭火装置将会更加智能化、高效化，为人们的生命财产安全保驾护航。

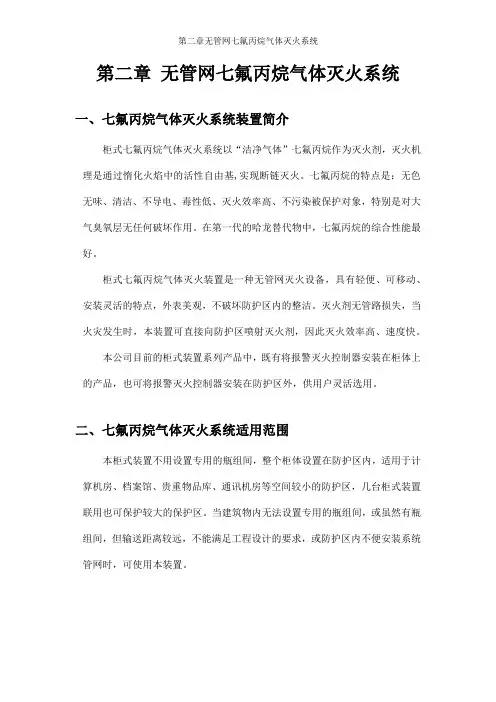

第二章无管网七氟丙烷气体灭火系统
第二章无管网七氟丙烷气体灭火系统一、七氟丙烷气体灭火系统装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。
七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。
在第一代的哈龙替代物中，七氟丙烷的综合性能最好。
柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。
灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。
二、七氟丙烷气体灭火系统适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。
当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。
三、七氟丙烷气体灭火系统对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。
3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。
4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。
四、七氟丙烷气体灭火系统产品特点本公司精心研制开发的ZQG柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。
各项指标均已通过国家固定灭火系统和耐火构件质量监督检验中心检测。
●柜式装置工作原理图见图11.紧急启停按钮2.放气指示灯3.光报警器4.声报警器5电气控制线路 6.火灾探测器7.喷嘴8.信号反馈装置9.集流管10.液流单向阀11.高压软管12.灭火剂容器阀13.机械应急启动把手14.柜体15.灭火剂储存容器16.启动管路17.启动装置18.报警灭火控制器图2 灭火装置动作控制程序图六、七氟丙烷气体灭火系统装置基本性能参数七、七氟丙烷气体灭火系统装置组成ZQG系列柜式七氟丙烷气体灭火装置为独立的全淹没灭火系统，其中的ZQG（B）型装置的报警灭火控制器安装在柜体上。
七氟丙烷灭火装置产品说明书(悬挂式感温型)
WORD 格式可编辑专业技术分享·技术文件七氟丙烷灭火装置使 用 说 明 书 悬挂式感温型目录1、概述 (1)1.1系统简介 (1)1.2应用场所 (1)1.3灭火药剂 (1)1.4安全警告 (1)2、灭火装置结构图 (2)3、启动方式 (2)4、主要技术参数 (2)5、灭火装置主要部件 (3)5.1悬挂支架 (3)5.2灭火剂储瓶 (3)5.3容器阀 (3)6、安装、调试 (4)6.1安装准备 (4)6.2安装 (4)7、维护、保养 (4)7.1日常（运行时）维护、保养 (4)7.2季度维护、保养 (5)7.3年度维护、保养 (5)7.4维修 (5)8、注意事项 (5)9、售后服务 (5)1、概述1.1系统简介悬挂式感温型七氟丙烷灭火装置由灭火剂储瓶、容器阀（喷头、感温玻璃球与容器阀融合一体）、压力信号器、悬挂支架等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，不用与火灾报警系统联动，采用悬挂或壁挂式安装，当火灾发生时，感温玻璃球破裂，容器阀开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。
1.2应用场所本装置主要适用于以下火灾：1）固体表面火灾；2）液体火灾；3）灭火前能切断气源的气体火灾；4）电气火灾；典型引用场所：主要适用于空间小的库房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。
特别适用于狭小空间且无法安装消防水系统，作为水喷淋的完美替代品。
1.3灭火药剂本装置以七氟丙烷（HFC-227ea）作为灭火剂。
七氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设施造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度），对人体是安全的，是一种优秀的洁净气体灭火剂。
七氟丙烷气体灭火
七氟丙烷气体灭火装置一、七氟丙烷气体灭火装置七氟丙烷（HFC-227ea）是一种无色无味，可低压液化贮存的以化学灭火方式为主的气体灭火剂，其毒性比卤代烷灭火剂更小，对臭氧层的耗损潜能值为零，具有不导电，无二次污染，灭火效能高对电器。
七氟丙烷灭火剂灭火，主要是由于它的去除热量的速度快。
其灭火机理是由以下三部分共同构成的：（1）使保护区冷却；（2）灭火剂分散；（3）消耗氧气。
（1）七氟丙烷灭火剂是以液态的形式喷射到保护区内的，在喷出喷头时，液态灭火剂迅速转变成气态需要吸收大量的热量，降低了保护区和火焰周围的温度。
（2）七氟丙烷灭火剂是由大分子组成的，灭火时分子中的一部分键断裂需要吸收热量。
（3）保护区内灭火剂的喷射和火焰的存在降低了氧气的浓度，从而降低了燃烧的速度。
二、七氟丙烷气体灭火装置介绍七氟丙烷气体灭火装置按类别可分成：有管网七氟丙烷气体灭火装置和无管网柜式七氟丙烷气体灭火装置。
常见的防护区有：电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、档案馆、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，像喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等，经常有人工作而需要设置气体保护的区域或场所。
（1）有管网七氟丙烷气体灭火装置由七氟丙烷贮存瓶、容器阀、氮气瓶组、电磁驱动装置、选择阀、单向阀、集流管、连接管、信号反馈装置、喷头等部件组成。
需要设置专用的气瓶间，通过管道连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的保护区内，通过喷头进行喷放灭火。
（2）无管网柜式七氟丙烷气体灭火装置由七氟丙烷贮存瓶、容器阀、电磁驱动装置、连接管、信号反馈装置、喷头等部件组成。
不需要设置专用的气瓶间。
柜式七氟丙烷灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活便捷，外表美观，设计时尚、密封性好；具有良好的防泄漏性；不破坏防护区内的结构，灭火剂管路损失非常小，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
柜式七氟丙烷气体灭火装置安全防范措施
柜式七氟丙烷气体灭火装置安全防范措施一、简介柜式七氟丙烷气体灭火装置是一种常见的灭火设备，其使用七氟丙烷气体进行灭火。
它广泛应用于各种场所，如计算机房、档案室、仓库等，能有效地扑灭火灾，保护人员和财产安全。
然而，在使用过程中，必须严格遵守相关的安全防范措施，以确保其安全可靠地运行。
二、灭火原理柜式七氟丙烷气体灭火装置能够实现灭火的主要原理是通过七氟丙烷气体的化学反应，将火灾区域内的氧气浓度降低到无法支持燃烧的水平，从而达到灭火的效果。
不产生任何有害物质，对人体和设备无损害。
三、安全防范措施1. 定期检查维护柜式七氟丙烷气体灭火装置需要定期进行检查和维护，以确保各个部件的正常运行。
定期更换压力表、泄漏报警器等关键部件，确保其正常使用。
2. 周期性测试定期进行气体灭火系统的周期性测试，包括手动启动测试和自动启动测试，以确保在发生火灾时，灭火系统能够快速、准确地启动。
3. 安全通风在实际使用过程中，必须确保灭火区域有足够的通风，以提高七氟丙烷气体的扑灭效果，并减少对人体的可能影响。
4. 防止误触发在使用过程中，必须避免误触发，尤其是在清洁和维护时，防止对灭火系统的误操作，避免造成不必要的损失。
5. 配备防护设备对于潜在的使用人员，必须配备相应的防护设备，如呼吸器、防护服等，以应对在启动七氟丙烷气体灭火系统时可能产生的特定情况。
四、个人观点柜式七氟丙烷气体灭火装置在灭火效果方面是非常可靠的，但在使用过程中一定要注意安全防范措施。
尤其是在日常维护和操作中，应加强对其安全性的认识，确保其在发生火灾时能够有效发挥作用，同时最大限度地减少对人体和设备可能产生的影响。
总结柜式七氟丙烷气体灭火装置是一种重要的灭火设备，其安全防范措施需要引起足够的重视。
定期检查维护、周期性测试、安全通风、防止误触发以及配备防护设备等措施都是确保其安全运行的重要手段。
只有加强安全防范措施，才能更有效地使用柜式七氟丙烷气体灭火装置，确保人员和财产的安全。
七氟丙烷柜式气体灭火装置工作原理
七氟丙烷柜式气体灭火装置工作原理柜式气体灭火装置是一种常见的火灾灭火设备，可以高效、快速地灭火。
其中，七氟丙烷是一种常用的气体灭火剂，具有优良的灭火性能。
下面将介绍七氟丙烷柜式气体灭火装置的工作原理。
一、灭火装置的构成七氟丙烷柜式气体灭火装置主要由以下几个部分组成：1.储存罐：用于储存七氟丙烷气体，通常由高压钢瓶制成。
2.喷射装置：包括喷射管、喷嘴等部件，用于将七氟丙烷气体喷射到火灾现场。
3.控制系统：包括控制面板、压力开关、电磁阀等部件，用于监测火灾信号并控制灭火装置的启动和停止。
4.报警装置：如烟感探测器、温度探测器等，用于检测火灾信号并触发灭火装置的启动。
二、工作原理1.火灾检测：当火灾发生时，烟感探测器或温度探测器会发出信号，控制系统接收到信号后会立即启动灭火装置。
2.灭火装置启动：控制系统启动后，电磁阀打开，七氟丙烷气体从储存罐中释放出来，经过管道输送到喷射装置。
3.喷射灭火：七氟丙烷气体通过喷射管和喷嘴喷射到火灾现场。
七氟丙烷具有良好的灭火性能，能够迅速吸收火焰周围的热量，降低火焰温度，达到灭火的效果。
4.灭火持续：灭火装置会持续喷射七氟丙烷气体，直到火势完全得到控制或灭火剂用尽。
5.灭火结束：一旦火势得到控制或灭火剂用尽，控制系统会关闭电磁阀，停止七氟丙烷气体的喷射。
三、工作特点1.快速灭火：七氟丙烷气体具有快速灭火的特点，能够在短时间内将火势得到控制。
2.无残留物：七氟丙烷气体在灭火过程中会迅速蒸发，不会留下任何残留物。
3.不导电、不腐蚀：七氟丙烷气体不导电且不腐蚀，适用于各种不同的灭火场景。
4.环保节能：七氟丙烷是一种无色、无味、无毒的气体，对环境无污染。
同时，七氟丙烷的使用量相对较少，可以有效节约能源。
4.广泛应用：七氟丙烷柜式气体灭火装置广泛应用于各类场所，如计算机机房、电力设施、文化机构等，能够有效保护重要设备和贵重物品。
总结：七氟丙烷柜式气体灭火装置通过喷射七氟丙烷气体来灭火，具有快速、高效、无残留物、环保节能等优点。
七氟丙烷柜式灭火装置技术参数
七氟丙烷柜式灭火装置技术参数
七氟丙烷（HFC-227ea）柜式灭火装置是一种有效的气体灭火系统，
常用于保护计算机机房、数据中心、电气控制室、贵重设备室等重要的场所。
以下是七氟丙烷柜式灭火装置的一些技术参数：
1. 灭火剂类型：七氟丙烷（HFC-227ea）
七氟丙烷是一种无色、可压缩的气体，具有高的灭火效果和快速的灭
火速度。
它能够快速扩散到整个灭火区域，迅速吸热并降低温度，使火焰
得以扑灭。
2.灭火剂容量：根据需求设置
柜式灭火装置通常根据灭火区域的大小和灭火目标的需求而确定容量。
可根据实际情况选择不同容量的柜式灭火装置，包括30升、40升、70升等。
3.灭火剂释放时间：10秒至60秒之间
柜式灭火装置在火灾发生后很短的时间内能够快速启动，释放七氟丙
烷灭火剂。
灭火剂的释放时间通常根据火灾场景和需求进行设置，以达到
最佳的灭火效果。
4.灭火剂浓度：5%至7%之间
七氟丙烷在对火焰具有灭火效果的浓度范围内（通常为5%至7%）能
够有效扑灭火灾。
柜式灭火装置的设计应确保在灭火剂释放后的流量和浓
度能够达到这个范围。
6.灭火剂存储方式：贮压式和传递式两种
柜式灭火装置常用的灭火剂存储方式包括贮压式和传递式两种。
贮压
式是将灭火剂直接贮存在装置内，传递式则是将灭火剂贮存在外部贮罐中，通过管道传递到灭火区域。
7.适用场所：计算机机房、数据中心、电气控制室、贵重设备室等重
要场所
以上是七氟丙烷柜式灭火装置的一些技术参数。
通过合理的设计和使用，柜式灭火装置能够提供可靠的灭火保护，将火灾的损失降至最低。
七氟丙烷柜式气体灭火装置原理
七氟丙烷柜式气体灭火装置原理柜式气体灭火装置是一种常见的灭火设备，被广泛应用于各种场所，如计算机机房、电气控制室、通信设备室等。
七氟丙烷是一种无色、无味、无毒的气体，具有优异的灭火性能，因此被广泛用于柜式气体灭火装置中。
柜式气体灭火装置的原理是利用七氟丙烷的物理和化学特性来灭火。
首先，七氟丙烷具有较高的密度，可以在短时间内充满整个灭火区域，形成均匀的灭火浓度。
其次，七氟丙烷具有较高的热稳定性和化学稳定性，可以在高温下释放灭火剂，有效地抑制火源的燃烧反应。
最后，七氟丙烷具有较好的电绝缘性能，可以在灭火过程中阻断火源与周围环境的电磁场，避免引发电器设备的二次事故。
七氟丙烷柜式气体灭火装置的工作过程如下：1. 火灾检测阶段：柜式气体灭火装置配备了火灾探测器，可以及时监测到火源的存在。
当探测器检测到火灾信号时，会向控制器发送信号。
2. 火灾确认阶段：控制器接收到火灾信号后，会进行火灾确认，确认火源的位置和规模。
同时，控制器还会启动声光报警装置，提醒人员撤离。
3. 灭火准备阶段：在确认火灾后，控制器会向七氟丙烷储存器发送信号，启动灭火准备工作。
七氟丙烷储存器通常位于灭火装置的底部，装有预先充装好的七氟丙烷。
4. 灭火阶段：当七氟丙烷储存器接收到控制器的信号后，会通过喷嘴将七氟丙烷释放到灭火区域。
七氟丙烷释放后，会迅速充满整个灭火区域，并形成均匀的灭火浓度。
在高温下，七氟丙烷会发生化学反应，释放出氟离子和自由基，与火源中的自由基进行反应，抑制火源的燃烧反应。
5. 延时排风阶段：在灭火完成后，控制器会启动延时排风装置。
延时排风装置会在一定时间内将灭火区域内的七氟丙烷排出，以确保灭火区域内的浓度下降到安全范围。
七氟丙烷柜式气体灭火装置具有快速、高效、无污染等优点。
它可以在短时间内完成灭火任务，有效地控制火势，保护重要设备和财产的安全。
同时，七氟丙烷作为一种环保型灭火剂，不会产生任何有害物质，对人体和环境无毒无害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七氟丙烷气体灭火装置
一、七氟丙烷气体灭火装置
七氟丙烷（HFC-227ea）是一种无色无味，可低压液化贮存的以化学灭火方式为主的气体灭火剂，其毒性比卤代烷灭火剂更小，对臭氧层的耗损潜能值为零，具有不导电，无二次污染，灭火效能高对电器。
七氟丙烷灭火剂灭火，主要是由于它的去除热量的速度快。
其灭火机理是由以下三部分共同构成的：
（1）使保护区冷却；（2）灭火剂分散；（3）消耗氧气。
（1）七氟丙烷灭火剂是以液态的形式喷射到保护区内的，在喷出喷头时，液态灭火剂迅速转变成气态需要吸收大量的热量，降低了保护区和火焰周围的温度。
（2）七氟丙烷灭火剂是由大分子组成的，灭火时分子中的一部分键断裂需要吸收热量。
（3）保护区内灭火剂的喷射和火焰的存在降
二、七氟丙烷气体灭火装置介绍
（1）七氟丙烷（HFC-227ea）灭火装置按类别可分成：有管网七氟丙烷灭火系统和无管网柜式七氟丙烷灭火装置。
常见的防护区有：电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、档案馆、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，像喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等，经常有人工作而需要设置气体保护的区域或场所。
（2）有管网七氟丙烷灭火装置由七氟丙烷贮存瓶、容器阀、氮气瓶组、电磁驱动装置、选择阀、单向阀、集流管、连接管、信号反馈装置、喷头等部件组成。
需要设置专用的气瓶间，通过管道连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的保护区内，通过喷头进行喷放灭火。
（2）无管网柜式七氟丙烷灭火装置由七氟丙烷贮存瓶、容器阀、电磁驱动装置、连接管、信号反馈装置、喷头等部件组成。
不需要设置专用的气瓶间。
柜式七氟丙烷灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活便捷，外表美观，设计时尚、密封性好；具有良好的防泄漏性；不破坏防护区内的结构，
灭火剂管路损失非常小，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
整个柜体设置在防护区内，节省空间、经济实用。
三、售后服务
广州鼎亚消防设备有限公司，坐落于美丽的羊城广州，是经国家相关部门批准注册的、国内专业生产七氟丙烷气体灭火设备的厂家。
1. 质量保证期：产品出厂之日起壹年内如发现质量问题，免费保修。
因使用、保养不善等造成产品质量问题的不属免费保修范围。
2. 质保期满后服务：
2.1产品质保期满后可免费上门检查，只收取成本费用，具体内容需视实际情况而定。
2.2免费协助解决有关技术问题，协助使用单位对本系统的运营管理和维护以及
操作人员、维护人员的技术培训等。
公司坚持以“优质的产品、完善的服务、务实的价格”满足客户的需求，多年来得到行内一致好评和社会各界的认可和支持。
我司所有产品均经国家固定灭火系统和耐火构件质量监督检验中心检测合格，并获得公安部消防产品合格评定中心颁发的3C认证证书和欧盟CE证书，产品质量达到行业相关标准。
广州鼎亚消防设备有限公司，专业生产和销售七氟丙烷自动灭火系统、柜式七氟丙烷灭火装置、悬挂式七氟丙烷灭火装置、气溶胶灭火装置等系列消防设备，提供专业七氟丙烷气体充装、气体灭火系统的维修和保养，免费提供七氟丙烷系
统的设计预算和技术咨询。
