七氟丙烷气体灭火系统说明书
七氟丙烷使用说明书
安装 应牢固固定于地面上或墙壁上。应留有足够的操作空间，使灭火剂储存瓶组的操
作面距墙或操作面之间的距离应大于钢瓶外径的 1.5 倍且不宜小于 1m。
储存瓶组数量 容积直径 D
单排 双排
（mm）
瓶组间距 A （mm）
瓶架长度 L （mm）
瓶架高度 H （mm）
瓶架宽度 W （mm）
单排 双排
1
2
570
自动、 手动、 机械应 急
≤5Kg
0℃~50 ℃
三、 系统结构
图 4 柜式七氟丙烷灭火装置结构图
4
陕西坚瑞消防股份有限公司
七氟丙烷（HFC227ea）灭火装置
产品使用说明书
四、 系统部件
图 5 七氟丙烷灭火系统结构图
1. 灭火剂瓶组
灭火剂瓶组是由灭火剂储存容器与容器阀组合而成。 用途 平时储存灭火剂，发生火灾时释放灭火剂； 特点 设计合理、结构紧凑、密封性好，安全可靠、操作维护简便。容器阀具有气动和
防护区 安全检查
确认灭火
表 1 柜式七氟丙烷灭火装置的基本参数
型号
储存 规格
GQQ40/2.5-DKL
40L
GQQ70/2.5-DKL
70L
GQQ90/2.5-DKL
90L
GQQ120/2.5-DKL 120L
GQQ150/2.5-DKL 150L
GQQ70×2/2.5-DKL 70L
GQQ90×2/2.5-DKL 90L
产品使用说明书
目录
一、 系统简介和工作原理.........................................................................................................1 二、 系统基本性能参数.............................................................................................................3 三、 系统结构.............................................................................................................................4 四、 系统部件.............................................................................................................................5 五、 柜式七氟丙烷灭火装置安装.......................................................................................... 14 六、 管网式七氟丙烷灭火系统施工技术摘要...................................................................... 15 七、 系统使用方法...................................................................................................................17 八、 系统的检查和维护...........................................................................................................18 九、 注意事项...........................................................................................................................19 十、 售后服务...........................................................................................................................19 十一、 联系方式.......................................................................................................................19
七氟丙烷说明书
七氟丙烷自动灭火系统设计说明书上海金盾SHANGHAI JINDUN上海金盾消防安全设备有限公司目录一、系统概述及适用范围 (1)二、系统工作流程图 (1)三、系统组成、技术参数 (2)四、无管网系统 (4)五、系统主要零部件 (9)六、管道连接件 (18)七、系统安装与调试 (21)八、系统使用与操作 (22)九、系统维护与保养 (23)十、安全使用要求 (24)附录A 部分可燃物的最小设计灭火浓度 (25)附录B 部分可燃物的最小设计惰化浓度 (26)一、系统概述及适用范围1、系统简介为了达到保护大气臭氧层的目的，1986年世界主要国家签订了著名的《蒙特利尔公约》，决定逐步停止使用哈龙灭火剂。
七氟丙烷灭火剂的灭火效能高、速度快、无二次污染，是哈龙灭火剂在现阶段比较理想的替代物。
为此，我公司开发了ZQ系列、ZQW系列七氟丙烷自动灭火系统（HFC-227ea）。
ZQ系列由储存瓶、液体单向阀、高压软管、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成，ZQW系列由储存瓶、高压软管、箱体、箱体喷头及自动灭火控制器等部件组成，系统在20℃时的储存压力为4.2MPa，最高工作压力（50℃时）为5.3MPa，系统喷射后无残留物、药剂毒性低、可安全地使用在有人场所。
2、灭火剂特点1）是一种无色、无味的气体，对臭氧层的耗损潜能值（ODP）为0，符合环保要求，是理想的哈龙灭火剂替代物；2）以物理方式和化学方式灭火，是新型高效低毒的灭火剂，它的灭火浓度低，钢瓶使用量少，所占空间小；3）七氟丙烷灭火剂不导电、不含水，不会对电器设备、磁带、资料等造成损害；4）最小设计浓度为7.35%（V/V）；5）无毒性反应的最高浓度（NOAEL）为9%（V/V）可用于有人区域。
3、适用场合1）可扑灭A、B、C各类火灾，能安全有效地使用在有人的场所；2）药剂喷放后，要求不留痕迹或清洗残留物有困难的场所；3）保护区含贵重物品、无价珍宝、珍贵档案以及软硬件等；4）特别适合于：电信主控机房、机场控制机房、银行金库、档案馆、图书馆、计算机房等场合。
七氟丙烷气体灭火系统使用及操作说明书

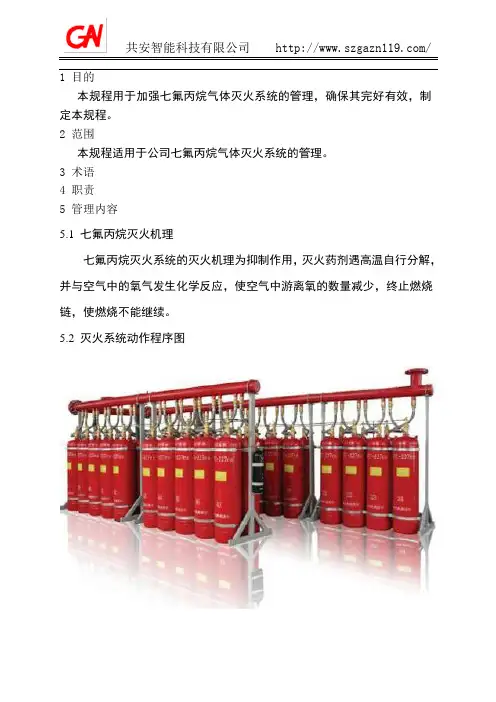

共安智能科技有限公司 /1 目的本规程用于加强七氟丙烷气体灭火系统的管理，确保其完好有效，制定本规程。
2 范围本规程适用于公司七氟丙烷气体灭火系统的管理。
3 术语4 职责5 管理内容5.1 七氟丙烷灭火机理七氟丙烷灭火系统的灭火机理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。
5.2 灭火系统动作程序图5.3 灭火系统使用方法5.3.1 系统的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。
5.3.2 自动控制：将报警控制器上控制方式选择键拨到“自动”位置，灭火系统处于自动控制状态。
当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30 秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过启动管路打开相应的选择阀和容器阀释放灭火剂，实施灭火。
5.3.3 （电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。
当一保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可实现（电气）手动控制。
5.3.4 机械应急手动控制：当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。
如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：a) 打开与保护区域相应的选择阀手柄；b) 按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。
七氟丙烷气体灭火系统说明介绍
七氟丙烷气体灭火系统说明介绍一、七氟丙烷气体的特性七氟丙烷是一种无色、无臭、不导电、不腐蚀性的气体，在-78.7℃的温度下可压缩为液体。
由于其具有良好的灭火性能和环保特性，被广泛应用于气体灭火系统中。
1.高效灭火：七氟丙烷具有良好的灭火性能，能在短时间内降低火灾的温度，吸收火焰的热量，快速抑制燃烧反应。
2.不导电：七氟丙烷是一种不导电的气体，可以安全地用于灭火敏感电气设备和电子设备的灭火，不会对设备造成二次损害。
3.无残留：七氟丙烷在灭火后会迅速蒸发，不会在灭火区域留下任何有害物质或残留物，不影响设备运行。
4.环保安全：七氟丙烷是一种无毒、无毒副作用的气体，不会对人体造成危害。
同时，七氟丙烷不会对大气臭氧层造成破坏，对环境影响较小。
二、七氟丙烷气体灭火系统的工作原理1.火灾探测与报警：系统通过安装在被保护区域的火灾探测器，实时监测火灾发生。
一旦探测到火灾信号，灭火控制器会发出声光报警信号，通知人员撤离。
2.灭火剂释放：在确认火灾发生后，灭火控制器会开启灭火剂储存容器中的阀门，释放七氟丙烷气体。
气体通过管道系统输送到被保护区域，以达到灭火的目的。
3.灭火定量：灭火系统会根据被保护区域的大小和火灾的严重程度，通过设置灭火剂释放时间和灭火剂的量来实现精确的灭火效果。
4.独立控制：七氟丙烷气体灭火系统可以根据不同的需要独立控制多个保护区域，保证每个区域都能获得适当的灭火剂释放量。
三、七氟丙烷气体灭火系统的优势1.快速灭火：七氟丙烷气体灭火系统的灭火时间通常在10秒以内，能迅速抑制火灾的发展，有效避免火势蔓延。
2.节约空间：与传统的泡沫灭火系统相比，七氟丙烷气体灭火系统不需要使用大型储罐和管道，减少了占用空间，方便系统的安装和维护。
3.无损灭火：七氟丙烷气体不会对设备和物品造成损坏，适用于高值设备和重要文物的保护。
4.灵活性：七氟丙烷气体灭火系统可以根据不同的需要进行定制，适用于各种规模和类型的场所。
四、七氟丙烷气体灭火系统的应用领域1.电力行业：适用于发电厂、变电站、变配电室等场所，保护重要的电气设备和供电系统。
七氟丙烷说明书
七氟丙烷自动灭火系统产品使用说明书秦皇岛赛福恒通消防设备有限公司Qinhuangdao Safe-Hengtong Fire-fighting Equipment CO.,Ltd目录一、系统简介二、主要技术参数三、系统组成及工作原理四、系统主要零部件一、系统简介1.1 灭火剂简介七氟丙烷（HFC—227ea）是一种以化学方式灭火为主的洁净气体灭火剂，它无色、无味、低毒、不导电、不污染被保护对象，是卤代烷灭火剂较理想的替代物。
该灭火剂灭火效能高，速度快。
1.2 系统特点我公司生产的七氟丙烷灭火系统，借鉴了国内外同行的先进技术，强度高，保险系数大，工作可靠。
操作维修方便。
同时具有自动、手动和机械应急启动等多种启动方式，系统安全可靠。
1.3 系统组成该系统主要由灭火剂储瓶，瓶头阀、选择阀、启动气瓶、启动瓶阀、液流单向阀、高压软管、气体单向阀、压力讯号器、安全阀、集流管、气瓶框架、喷嘴、管道系统等组成。
1.4 系统分类按保护对象分为：全淹没灭火系统和局部应用灭火系统。
按保护区域分为：单元独立系统和组合分配系统。
按系统结构分为；有管网灭火系统和无管网灭火系统系统。
1.5 适用范围a)无自动喷淋系统或使用水喷淋系统会造成水损失的设备。
b)贵重物品、无价珍宝、公司资料档案、图书馆、档案馆等。
c)电气设备：如计算机房、配电室、电讯中心及电气设备等。
d)可扑救A、B、C各类火灾。
e)活泼金属、金属氢化物和灭火前不能切断气源的火灾除外。
二、主要技术参数七氟丙烷自动灭火系统主要技术参数：三、系统组成及工作原理a)七氟丙烷自动灭火系统主要由火灾探测控制单元（包括火灾探测器、报警控制器、气体灭火控制盘、声光报警器、喷洒指示灯、紧急启动/停止按钮等）、灭火系统单元（包括气体灭火瓶、钢瓶架、单向阀、集流管、安全泄放装置、驱动装置、高压软管、选择阀、管网及喷嘴等）等部分组成。
b)系统的启动方式有三种，即电动启动、手动启动、应急机械手动启动。
七氟丙烷气体灭火系统说明
一.主要用途与适用范围1.概述七氟丙烷（HFC227ea）灭火剂具有无色、无味、灭火后无固、液相残留物，不导电、不击穿电子电器设备等良好的性质，它作为洁净的气体灭火剂对大气的臭氧层没有破坏作用，本身属于低毒，经过大量的毒性试验，七氟丙烷的毒性与1301相当，当设计浓度小于9%可用于经常有人工作的防护区，是一种理想的灭火剂。
2.3.4.·活泼金属，如：钠、钾、镁、钛、铀、锆等；·金属氢化物，如氢化钠、氢化钾等。
二.系统技术参数1.七氟丙烷灭火剂七氟丙烷灭火剂是不导电介质，不含水性物质，不含有固体粉尘、油渍，它是液态储存，气态释放。
喷放后可自然排出或由通风系统迅速排除。
现场无残留物，不会受到污染，善后处理方便。
其物理特性见下表表1.七氟丙烷物理性质2.灭火机理七氟丙烷灭火剂由于缺乏对臭氧层具有破坏作用而对灭火有很好效果的溴元素，因而要求灭火浓度偏高。
但其灭火机理是对火产生物理变化及化学反应（1301仅产生化学反应），而且进行三气体灭氟丙烷灭火瓶、钢瓶架、单向阀、集流管、安全泄放装置、驱动装置、软管、选择阀、管网及喷嘴等）组成。
单元独立系统示意图图中1.喷头2.火灾探测器3.压力开关4.安全阀5.HFC227ea灭火瓶组6.电磁启动器7.启动气瓶8.报警控制器9.喷洒指示灯10.紧急启动/停止按扭11.声光讯响器（室内室外各一个）组合分配系统示意图图中：1.喷头2.火灾探测器3.压力开关4.安全阀5.气动启动头6.选择阀7.单向阀8.HFC227ea灭火瓶组9.电磁启动器10.启动气瓶11.报警控制器12.喷洒指示灯13.紧急启动/停止按扭14.声光讯响器（室内室外各一个）·单元独立系统—一个七氟丙烷供应源，通过固定的管网和喷嘴，对一个防护区或保护对象实施保护。
·组合分配系统—一个七氟丙烷供应源，通过区域选择阀、固定的管网和喷嘴，对两个或两个以上的防护区或保护对象实施保护。
七氟丙烷(柜式)灭火系统使用说明
七氟丙烷柜式灭火装置设计使用说明书一、系统执行标准：七氟丙烷柜式灭火装置组件按照《GB16670-2006》标准进行生产。
二、系统简介系统概述GQQ型七氟丙烷柜式灭火装置。
它是一种不安装管网、轻便可移动的气体灭火消防设备。
符合《柜式气体灭火装置性能要求和试验方法》GB16670-2006及《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。
GQQ型七氟丙烷柜式灭火装置由柜式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，具有自动、电气手动两种控制方式。
其中七氟丙烷柜式气体灭火装置由柜体、储存瓶、瓶头阀、启动电磁装置、压力信号器、喷射管、喷嘴等组成。
柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜,外形美观,平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。
87634125七氟丙烷七氟丙烷自动灭火工作原理、该系统可设计成单瓶组或双瓶组系统2、本系统采用双瓶组全淹没保护扑救防护区灭火系统。
3、工作原理：当发生火灾时，烟感、温感探测器将探测到的火灾信号通过 火灾报警控制器进行逻辑分析后，发出指令，打开防护区的 电磁容器阀，灭火剂通过容器阀、高压软管、喷嘴喷放到防 护区，进行灭火保护。
12-?8M56*2-M48*2DC24V 1.3A 90N H8DC24V 动作压力0.2MPaDN32DN6DN6DN40120LZHFC120/2.55.6±0.5MPa1800DN322.5MPa ANF/5.6ZHFF40PT32/2.5ZYW-1无管网柜7工作压力2.5MPa喷 嘴6安全装置灭火瓶压力表压力信号器YHX/5.6序 号名 称型 号规 格备 注12345Y40电磁容器阀8金属软管RHG(J)40/2.5四、典型的防护设施：柜式气体灭火装置主要适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站、电讯中心、洁净厂房等重点场所的消防保护。
七氟丙烷灭火系统使用说明书
七氟丙烷灭火系统使用说明书1.系统简介近年来,为保护大气臭氧层、维护人类生态环境,国内外消防界已开发出多种替代卤代烷1201、1301的气体灭火剂及卤代烷替代灭火系统，七氟丙烷是目前替代物中应用较广的产品，且已应用多年，有较好的效果和一定的经验.七氟丙烷（HFC-227ea）灭火剂具有清洁(在大气中完全汽化不留残渣)、低毒（无毒性反应浓度NOAEL=9％）、良好电绝缘性、灭火效率高、不破坏大气臭氧层（对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP=0.6，大气中存留寿命ALT=31年）的特点，是替代卤代烷灭火剂的洁净气体中的较优者。
七氟丙烷的灭火机理与卤代烷系列灭火剂的灭火机理相似,属于化学灭火的范畴,通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H+、OH—、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火.七氟丙烷灭火系统适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，保护计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所。
不适用于扑救硝化纤维、硝酸纳等氧化剂或含氧化剂的化学制品火灾，钾、镁、钠、钛、锆、铀等活泼金属火灾,氢化钾、氢化钠等金属氢化物火灾，过氧化氯、联胺等能自行分解的化学物质火灾，可燃固体物质的深位火灾。
系统安全使用警示：本系统充装的灭火剂在灭火时会分解产生一定量的氟化氢气体，高浓度氟化氢气体能对人员造成伤害。
2.系统主要性能参数2。
1 灭火剂瓶组规格: 70L/100L/120L/150L2。
2 20℃储存压力： 4.2MPa2。
3 最大工作压力（50℃）: 5.3MPa2.4 启动方式：电磁启动、机械应急启动2。
5 驱动气体瓶组氮气源压力： 6.0±1。
0MPa（20℃)2.6 电磁驱动装置启动电源: DC24V/1。
