玻璃吊装起重方案

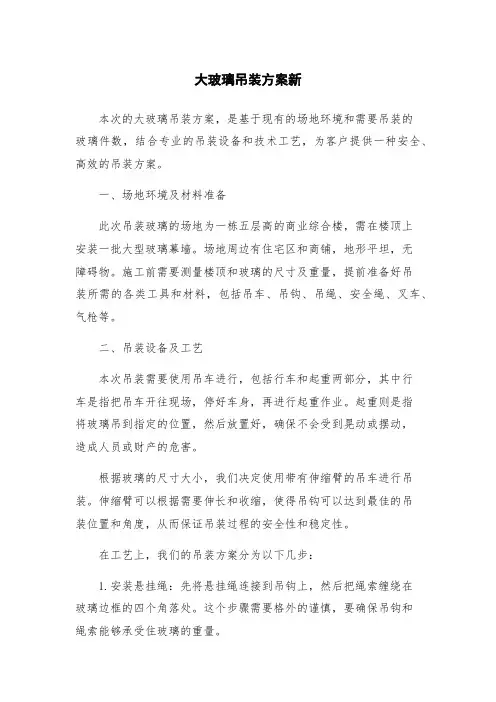

大玻璃吊装方案新
大玻璃吊装方案新本次的大玻璃吊装方案，是基于现有的场地环境和需要吊装的玻璃件数，结合专业的吊装设备和技术工艺，为客户提供一种安全、高效的吊装方案。
一、场地环境及材料准备此次吊装玻璃的场地为一栋五层高的商业综合楼，需在楼顶上安装一批大型玻璃幕墙。
场地周边有住宅区和商铺，地形平坦，无障碍物。
施工前需要测量楼顶和玻璃的尺寸及重量，提前准备好吊装所需的各类工具和材料，包括吊车、吊钩、吊绳、安全绳、叉车、气枪等。
二、吊装设备及工艺本次吊装需要使用吊车进行，包括行车和起重两部分，其中行车是指把吊车开往现场，停好车身，再进行起重作业。
起重则是指将玻璃吊到指定的位置，然后放置好，确保不会受到晃动或摆动，造成人员或财产的危害。
根据玻璃的尺寸大小，我们决定使用带有伸缩臂的吊车进行吊装。
伸缩臂可以根据需要伸长和收缩，使得吊钩可以达到最佳的吊装位置和角度，从而保证吊装过程的安全性和稳定性。
在工艺上，我们的吊装方案分为以下几步：1.安装悬挂绳：先将悬挂绳连接到吊钩上，然后把绳索缠绕在玻璃边框的四个角落处。
这个步骤需要格外的谨慎，要确保吊钩和绳索能够承受住玻璃的重量。
2.固定玻璃：在把玻璃吊起之前，需要用气枪等工具把玻璃固定在安全位置，以免吊装的过程中玻璃产生晃动或者突然摆动导致伤害。
3.吊装玻璃：前期准备完成之后，吊车带动吊钩和悬挂绳抬起玻璃，根据需要确保玻璃在路线上不能碰触任何障碍物。
4.放置玻璃：随着吊车的移动，玻璃被放置在指定位置上。
在该步骤中，我们需要操作吊车的角度和速度以确保玻璃被平稳地放置在正确的位置上。
三、安全措施及注意事项为了确保吊装过程的安全性，以下是我们针对本次吊装提供的安全措施和注意事项：1.选择合适的吊车设备：吊车必须要有足够的起重高度和能力，以确保顺利完成吊装任务。
需要在吊车的使用前进行充分的检查和维护。
2.使用合适的吊钩和吊绳：吊钩要承受吊装的重量，吊绳要具有足够的耐重和耐磨性能。
在吊装之前需要仔细检查和测试。
吊装玻璃专项方案
一、编制依据及编制范围1. 编制依据《建筑工程施工安全规范》（GB50346-2010）《玻璃安装工程施工及验收规范》（GB50222-2017）《建筑起重机械安全技术监察规程》（GB6067.1-2010）2. 编制目的为确保吊装玻璃施工过程中的安全、质量和进度，特制定本方案。
3. 编制范围本方案适用于本项目吊装玻璃施工，包括玻璃幕墙、玻璃隔断、玻璃采光顶等。
二、工程概况1. 工程名称：XX大厦玻璃幕墙工程2. 工程地点：XX市XX区XX大厦3. 工程规模：总建筑面积约XX万平方米，玻璃幕墙面积约为XX平方米。
三、施工工艺方法1. 吊装准备（1）核对玻璃尺寸、数量及质量，确保符合设计要求。
（2）检查吊装设备，如起重机、吊装带、安全带等，确保完好。
（3）对施工人员进行安全技术交底，明确施工注意事项。
2. 吊装步骤（1）将玻璃安装于吊装带，确保玻璃与吊装带连接牢固。
（2）使用起重机将玻璃吊装至指定位置，吊装过程中注意保持平衡。
（3）在玻璃下落过程中，确保玻璃与墙体、其他玻璃构件的相对位置正确。
（4）玻璃安装到位后，进行初步检查，确保无损坏、变形等现象。
（5）对玻璃进行加固处理，确保其在施工过程中安全可靠。
四、安全保证措施1. 人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）吊装过程中，操作人员应严格遵守操作规程，确保吊装过程安全。
（3）施工现场设立安全警示标志，提醒人员注意安全。
2. 设备安全（1）吊装设备必须经过检验合格，确保其性能稳定。
（2）吊装带、安全带等配件应定期检查，确保其完好。
（3）吊装过程中，加强对吊装设备的监控，确保其运行正常。
3. 环境安全（1）吊装过程中，确保现场环境整洁，无障碍物。
（2）吊装区域设置警戒线，禁止无关人员进入。
（3）吊装过程中，注意保护周边设施，避免造成损坏。
五、质量保证措施1. 材料质量（1）严格控制玻璃材料的质量，确保其符合设计要求。
（2）对玻璃进行抽样检测，确保其性能指标合格。
吊车装玻璃幕墙施工方案(3篇)
第1篇一、工程概况本工程为某商业综合体项目，位于我国某城市中心区域。
建筑高度为150米，地上35层，地下2层。
本工程采用玻璃幕墙作为外立面装饰，总面积约为50000平方米。
为确保施工质量和安全，特制定本吊车装玻璃幕墙施工方案。
二、施工准备1. 人员准备（1）组织施工队伍，包括施工负责人、技术负责人、安全员、施工员、质量员、材料员等。
（2）对施工人员进行岗前培训，确保其掌握玻璃幕墙施工工艺和安全操作规程。
2. 材料准备（1）玻璃幕墙材料：包括玻璃、铝合金型材、密封胶、胶条等。
（2）施工工具：包括吊车、电焊机、切割机、水平仪、垂直仪、螺丝刀、扳手等。
3. 设备准备（1）吊车：选用适合吊装玻璃幕墙的吊车，确保吊车性能良好，安全可靠。
（2）施工平台：根据建筑高度和施工需求，搭建合适的施工平台。
4. 施工现场准备（1）施工区域封闭：对施工区域进行封闭，设置警示标志，确保施工安全。
（2）施工道路：确保施工道路畅通，方便材料运输。
（3）临时用电：确保施工现场临时用电安全可靠。
三、施工工艺1. 施工顺序（1）测量放线：根据设计图纸，对建筑外墙进行测量放线，确保玻璃幕墙安装位置准确。
（2）骨架安装：按照设计要求，安装铝合金型材骨架，确保骨架平整、牢固。
（3）玻璃安装：将玻璃吊装至指定位置，进行安装。
（4）密封处理：对玻璃与铝合金型材的接缝进行密封处理，确保密封性能良好。
（5）检验验收：对玻璃幕墙施工质量进行检查，确保达到设计要求。
2. 施工要点（1）测量放线：采用全站仪、水准仪等测量设备，对建筑外墙进行精确测量，确保玻璃幕墙安装位置准确。
（2）骨架安装：选用合格铝合金型材，按照设计要求进行安装，确保骨架平整、牢固。
（3）玻璃安装：采用吊车进行玻璃吊装，确保玻璃安装位置准确，同时注意玻璃保护，防止划伤。
（4）密封处理：选用合格密封胶、胶条等材料，对玻璃与铝合金型材的接缝进行密封处理，确保密封性能良好。
（5）检验验收：对玻璃幕墙施工质量进行检查，包括骨架安装、玻璃安装、密封处理等方面，确保达到设计要求。
玻璃吊装起重方案
玻璃吊装施工方案目录二、编制依据三、卷扬机及钢丝绳选用四、脚手架受力计算五、吊装六、施工安全措施及注意事项一、吊装概况二、本工程现场吊装最大重量为双层幕墙处1275*4275的19mm点式玻璃，最大吊装重量为0.26T,自制吊装支架吊装.三、编制依据四、玻璃幕墙编号图五、石油化工吊装手册六、吊装支架布置图七、卷扬机及钢丝绳选用八、1,计算载荷九、P=K1K2(Q+q)=1.1×1.1×(0.26+0.01)=0.33T十、K1:动荷载系数,取1.1十一、K2:不平衡系数,取1.1十二、Q:吊装件重量,十三、q:吊具重量,取0.01十四、2,滑车组出绳端受力十五、S=P1K(K0-1)/K-1=0.33*1.05*(1.05-1)/1.05-1=0.34T式中K0:单个滑轮的阻力系数,按含油轴承K0=1.05选用n=1,查石油化工吊装手册k=1.05钢丝绳选用8mm钢丝绳3,卷扬机所需牵引力S1=SK=0.34*1.05=0.357T式中K:n个导向滑车组的阻力系数,选用n=1,查石油化工吊装手册n=1.05 卷扬机选用1T慢速卷扬机1台,四、脚手架受力计算吊装玻璃时吊装支架充分利用现场的钢管脚手架，把滑轮用钢丝绳固定在脚手架横杆上，脚手管受力为垂直受剪切力，受力最大为0.33T，即3.3KN查扣件式钢管脚手架安全技术规范，扣件设计承载力为8KN,所以扣件安全不会滑移。
实际剪切力为3.3*10-3/4.89*10-4=6.7mpa，小于48*3.5钢管许用剪切力五、吊装1、5~6人将玻璃抬到吊装位置下方，落地前用脚手板将地面铺满，防止玻璃发生破损2、将玻璃立起来用吊带固定好，角部位置用胶皮防护到位，防止磕碰并绑扎牢固3、各层辅助人员就位后，队长指挥起重工开始起吊，同时抬玻璃及无关人员离开吊装位置正下方，玻璃起吊过程中各层辅助人员辅助玻璃上升，防止玻璃磕碰到脚手架管上破碎4、吊装就位后安装人员安装固定六、施工安全措施及注意事项1、正式吊装前必须进行试吊,吊起100～200mm,全面检查无误后方可继续起吊2、所有参加吊装的人员,必须熟悉吊装方案,明确吊装方法,明确岗位责任,听从指挥,不得擅自离开工作岗位,严禁违章操作.3、在整个吊装过程中,必须严格遵守施工方案,起重规范及安全操作规程4、雨天及五级以上风的情况下,不准吊装5、吊装前必须和甲方供电部门联系好,保证供电正常6、电焊线不得靠近或与钢丝绳交叉7、施工现场一定要保证文明施工,起吊作业时,闲散人员不得进入吊装区域,现场配合人员应定人定岗,发生问题及时处理,同时作好安全,保卫,救护工作8、卷扬机在使用前,必须进行检修并作试运转,合格后方可使用9、卷扬机的电气部分应能保证正常工作,并应接电或接零10、起重绳,拖拉绳,捆绑绳等的钢丝绳要逐根检查,不得有磨损,绣蚀,断丝等现象,本方案未尽事宜按"建筑工人安全操作规程"执行。
玻璃吊装起重方案
玻璃吊装施工方案目录一、吊装概况 (2)二、编制依据 (2)三、卷扬机及钢丝绳选用 (2)四、脚手架受力计算 (3)五、吊装 (4)六、施工安全措施及注意事项 (4)一、吊装概况本工程现场吊装最大重量为双层幕墙处1275*4275的19mm点式玻璃，最大吊装重量为0.26T,自制吊装支架吊装.二、编制依据玻璃幕墙编号图石油化工吊装手册吊装支架布置图三、卷扬机及钢丝绳选用1,计算载荷P=K1K2(Q+q)=1.1×1. 1×(0.26+0.01)=0.33TK1:动荷载系数,取1.1K2:不平衡系数,取1. 1Q: 吊装件重量,q: 吊具重量,取0.012,滑车组出绳端受力S=P1K(K0-1)/K-1=0.33*1.05*(1.05-1)/1.05-1=0.34T式中K0:单个滑轮的阻力系数,按含油轴承K0=1.05选用n=1,查石油化工吊装手册k=1.05钢丝绳选用8mm钢丝绳3,卷扬机所需牵引力S1=SK=0.34*1.05=0.357T式中K:n个导向滑车组的阻力系数,选用n=1,查石油化工吊装手册n=1.05卷扬机选用1T慢速卷扬机1台,四、脚手架受力计算吊装玻璃时吊装支架充分利用现场的钢管脚手架，把滑轮用钢丝绳固定在脚手架横杆上，脚手管受力为垂直受剪切力，受力最大为0.33T，即3.3KN查扣件式钢管脚手架安全技术规范，扣件设计承载力为8KN,所以扣件安全不会滑移。
实际剪切力为3.3*10-3/4.89*10-4=6.7mpa，小于48*3.5钢管许用剪切力五、吊装1、5~6人将玻璃抬到吊装位置下方，落地前用脚手板将地面铺满，防止玻璃发生破损2、将玻璃立起来用吊带固定好，角部位置用胶皮防护到位，防止磕碰并绑扎牢固3、各层辅助人员就位后，队长指挥起重工开始起吊，同时抬玻璃及无关人员离开吊装位置正下方，玻璃起吊过程中各层辅助人员辅助玻璃上升，防止玻璃磕碰到脚手架管上破碎4、吊装就位后安装人员安装固定六、施工安全措施及注意事项1、正式吊装前必须进行试吊,吊起100～200mm,全面检查无误后方可继续起吊2、所有参加吊装的人员,必须熟悉吊装方案,明确吊装方法,明确岗位责任,听从指挥,不得擅自离开工作岗位,严禁违章操作.3、在整个吊装过程中,必须严格遵守施工方案,起重规范及安全操作规程4、雨天及五级以上风的情况下,不准吊装5、吊装前必须和甲方供电部门联系好,保证供电正常6、电焊线不得靠近或与钢丝绳交叉7、施工现场一定要保证文明施工,起吊作业时,闲散人员不得进入吊装区域,现场配合人员应定人定岗,发生问题及时处理,同时作好安全,保卫,救护工作8、卷扬机在使用前,必须进行检修并作试运转,合格后方可使用9、卷扬机的电气部分应能保证正常工作,并应接电或接零10、起重绳,拖拉绳,捆绑绳等的钢丝绳要逐根检查,不得有磨损,绣蚀,断丝等现象,本方案未尽事宜按"建筑工人安全操作规程"执行。
大玻璃吊装方案新
大玻璃吊装方案新尊敬的客户：感谢您对我们公司的信任，下面为您提供新的大玻璃吊装方案，希望能够满足您的需求。
首先，我们了解到您需要吊装一块面积为6m×3m、厚度为12mm的大玻璃到位于23楼的大厦内。
针对这种情况，我们提供以下吊装方案：方案一：直升机吊装这是最为常见的大玻璃吊装方式。
我们可以通过租用一架大型的直升机，在建筑物的外部进行吊装。
在具体操作时，我们将安装吊钩或其他设备，将玻璃整体吊起，然后通过建筑物的窗户或其他开口处，将其缓缓降落到目标位置。
这种方式的优点是：操作简单、高效、快捷。
另外，我们会在吊装前进行详细的风速、气象、空气质量等方面的检查，确保操作过程安全。
方案二：升降机吊装在建筑物高层或无法使用直升机时，升降机吊装可以是一个较为合适的选择。
在这种方案下，我们将租用一台高精度、大承载力的升降机，将玻璃从地面吊到目标位置。
与直升机吊装相比，升降机吊装的准备时间、操作时间都更长，但其缓慢、平稳的速度可以更好地保护玻璃的安全。
此外，我们还会提前对升降机进行严格检查，以确保吊装过程中操作平稳。
方案三：脚手架吊装如果建筑物外部不允许使用直升机、升降机吊装时，脚手架吊装可以是一种较为合适的选择。
在这种方案中，我们将在建筑物外部搭建一定高度和强度的脚手架，将玻璃从地面运送至脚手架，然后由工人手动进行吊装。
虽然这种方式需要多个工人协作，时间会更长，但其便于操作，且可以分段进行吊装。
方案四：悬挂吊装在建筑物有大型吊装机的情况下，我们可以通过悬挂的方式将大玻璃吊装到目标位置。
这种方法需要具有一定经验、技术的操作人员，能够有效的保障玻璃安全。
以上四种大玻璃吊装方案均可针对您的实际情况进行调整。
我们有专业的技术人员和设备，并能够为您提供最为安全、高效的方案。
如有任何疑问或需要，欢迎随时联系我们。
衷心感谢您的支持。
此致，敬礼！。
玻璃吊装方案
玻璃吊装方案玻璃吊装方案背景玻璃在建筑和装饰工程中被广泛应用，如玻璃幕墙、玻璃天花板和玻璃隔断等。
在安装这些玻璃构件时，为了确保安全和效率，需要使用吊装方案。
本文将介绍玻璃吊装的一般原则和步骤。
一般原则1. 安全第一：在进行玻璃吊装时，安全是最重要的考虑因素。
所有吊装操作必须遵循国家和当地的安全标准和规定。
2. 了解玻璃特性：在制定玻璃吊装方案之前，需要了解所使用玻璃的特性，包括尺寸、重量、材质和强度等。
这些信息对选择合适的吊装设备和方法至关重要。
3. 合理规划吊装步骤：根据具体情况，制定详细的吊装计划，包括起吊点的确定、吊装设备的选择、绳索或吊具的使用等。
4. 考虑环境因素：在制定吊装方案时，需要考虑环境因素对操作安全的影响，如天气条件、工地周围障碍物以及人员、车辆的流动情况等。
5. 检查吊装设备：在进行吊装前，要检查吊装设备的完好性和稳定性，确保设备能够正常运作。
吊装步骤1. 准备工作：在进行吊装前，需要准备好所有必要的材料和设备，如吊车、绳索、吊钩等。
同时，要确保现场环境的安全和整洁，清除障碍物。
2. 确定起吊点：根据玻璃的尺寸和重量，确定起吊点的位置。
起吊点应该能够确保玻璃在吊装过程中保持平衡和稳定。
3. 检查吊装设备：在使用吊装设备之前，要对其进行检查，包括吊车的稳定性、绳索的完好性以及吊钩的可靠性等。
确保吊装设备能够承受玻璃的重量。
4. 将玻璃吊起：通过吊车或起重机将玻璃缓慢吊起，确保操作平稳。
在吊起过程中，要检查吊装状态，确保玻璃处于水平位置。
5. 确保安全固定：一旦玻璃达到指定位置，要及时将其固定，防止不必要的移动和破损。
6. 清理工作：在吊装完成后，要清理现场，包括清理吊装设备和材料，并确保周围环境的整洁。
安全注意事项1. 保持沟通：吊装过程中，吊装人员间的沟通非常重要。
确保吊装指令准确传达并得到理解和执行。
2. 戴好安全装备：吊装人员要穿戴符合安全要求的装备，包括安全帽、安全鞋和防护手套等。
大玻璃吊装方案(新)
目录第一章工程概况 (1)第二章编制依据 (1)第三章施工总体部署 (1)第一节施工步骤 (1)第二节材料、设备、劳动力组织计划 (3)第四章平台2钢管架验算 (3)第五章安全及文明施工措施 (10)第一节现场安全施工管理 (10)第二节施工现场安全生产交底 (11)第三节现场安全生产技术措施 (12)第四节防止起重机倾翻措施 (13)第六章应急预案 (13)第一节应急领导小组 (13)第二节应急材料准备 (14)第一章工程概况根据业主要求，原图纸1#楼四层1-D轴交1-12轴～1-15轴之间的7块玻璃，改为两端开门，中间改为一整块玻璃。
修改以后中间一块大玻璃的尺寸为7.33米×2.97米，玻璃采用12+12A+12mm中空钢化玻璃。
第二章编制依据1、幕墙施工图2、相关规范、规程《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006（省标）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130—2011）《建筑工程安全生产管理条例》《建筑工程施工质量验收统一标准》（GB50300-2011）《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规程》（JGJ80-2010）《施工现场临时用电安全技术规程》（JGJ46-2005）《建筑机械使用安全技术规程》（JGJ33-2012）3、施工组织设计第三章施工总体部署第一节施工步骤第一步：用50T汽车吊将装有玻璃的玻璃架从平台1吊至平台2，起吊高度为17米。
第二步：将装有玻璃的玻璃架从平台2用卷扬机吊运至平台3。
第三步：先安装好玻璃槽，工人用玻璃吸盘将玻璃抬进玻璃槽，上下固定好玻璃。
平台2用钢管搭设长8000mm、上口宽2632mm、下口宽7915mm、高4716mm，表面满铺10mm的木板。
在平台三的顶安装2个定滑轮，后面设置2台卷扬机。
玻璃架子重量：7.4×4+3×10+0.4×10+2.2×2=68米，68米×3.77公斤/米=260公斤。
吊车安装幕墙玻璃施工方案
一、工程概况本工程为某建筑物幕墙玻璃安装工程，工程地点位于XXX，总建筑面积为XX平方米。
幕墙采用吊车进行玻璃安装，施工周期为XX天。
为确保施工质量和安全，特制定本施工方案。
二、施工准备1. 技术准备（1）收集施工图纸、设计文件、技术规范等相关资料。
（2）对施工人员进行技术培训，确保掌握吊车操作、玻璃安装、安全防护等技能。
2. 材料及设备准备（1）玻璃：选用符合国家标准的钢化玻璃或夹层玻璃，确保质量。
（2）铝合金型材：选用符合国家标准的铝合金型材，确保质量。
（3）吊车：选用符合施工要求的吊车，确保吊装过程中的安全。
（4）其他材料：如密封胶、螺丝、固定件等。
3. 施工场地准备（1）清理施工现场，确保施工道路畅通。
（2）搭建施工平台，确保施工人员安全。
（3）设置安全警示标志，提醒施工人员注意安全。
三、施工工艺流程1. 施工准备（1）对施工人员进行技术交底，明确施工要求、安全注意事项等。
（2）检查吊车、玻璃、铝合金型材等设备、材料，确保符合施工要求。
2. 玻璃安装（1）根据设计图纸，对幕墙进行分段划分，确定玻璃安装顺序。
（2）使用吊车将玻璃吊装到指定位置。
（3）使用螺丝、固定件等将玻璃固定在铝合金型材上。
3. 铝合金型材安装（1）根据设计图纸，将铝合金型材安装到指定位置。
（2）使用螺丝、固定件等将铝合金型材与玻璃连接。
4. 密封和防水处理（1）使用密封胶对接缝进行密封，确保防水性能。
（2）检查密封效果，确保无渗漏现象。
四、施工质量控制1. 确保所用玻璃、铝合金型材等材料符合国家相关标准。
2. 严格按照施工工艺流程进行施工，确保施工质量。
3. 定期对施工人员进行质量检查，发现问题及时整改。
4. 施工完成后，进行整体质量验收，确保满足设计要求。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 吊车操作人员必须持证上岗，确保吊装过程中的安全。
3. 设置安全警示标志，提醒施工人员注意安全。
4. 施工过程中，加强现场巡查，确保施工安全。
工程玻璃吊装施工方案
工程玻璃吊装施工方案一、施工前准备1. 施工前，施工单位应根据设计图纸和现场实际情况，制定详细的施工方案，并报相关部门审核通过。
2. 确认吊装现场的承重能力和支撑结构是否符合要求，必要时进行强化加固。
3. 确认吊装现场的周边环境是否有影响吊装的障碍物，如电线、设施等，必要时进行预先处理。
4. 对于较复杂的吊装工程，施工单位应组织专业人员进行现场勘察和评估，确保施工方案的可行性和安全性。
5. 检查吊装设备的完好情况，包括起重机、吊装钢丝绳、吊钩等，必要时进行维修和更换。
二、吊装方案设计1. 确定吊装方案，包括吊装设备的选用、吊装点的确定、吊装方法和顺序的制定等。
2. 根据玻璃的尺寸和重量，确定合适的吊装设备和配备起重机。
3. 确定吊装点的位置和数量，根据设计图纸和现场情况，合理选择吊装点，确保吊装平稳和安全。
4. 制定吊装方法和顺序，根据玻璃的特性和施工实际情况，确定最佳的吊装方法和顺序，确保吊装过程安全可靠。
5. 制定施工过程中的安全措施和应急预案，对施工中可能出现的问题进行分析和预防，并制定相应的安全措施和应急预案。
三、施工准备1. 根据吊装方案的要求，准备好吊装设备和配件，包括起重机、吊装钢丝绳、吊钩等。
2. 安排好吊装人员和作业人员，对其进行培训，确保其具备相关的操作技能和安全意识。
3. 将吊装设备和配件运送到吊装现场，进行必要的检查和验收，确保设备和配件的完好情况。
4. 在吊装现场设置必要的防护措施，包括围栏、警示标志等，确保吊装现场的安全。
5. 对吊装现场进行现场验收，验证吊装方案的可行性和安全性。
四、施工操作1. 按照吊装方案的要求，进行吊装设备和配件的搭接和安装。
2. 对吊装现场进行再次确认，确保没有遗漏和问题。
3. 在吊装现场设置必要的指挥标志和警示标志，明确各个作业区域和人员的责任和权限。
4. 进行起重机的调试和试运行，确保起重机的正常工作。
5. 按照吊装方案的要求，对玻璃进行吊装，确保吊装过程平稳和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃吊装起重方案 The latest revision on November 22, 2020
玻璃吊装施工方案目录
一、吊装概况
二、本工程现场吊装最大重量为双层幕墙处1275*4275的19mm点式玻
璃，最大吊装重量为0.26T,自制吊装支架吊装.
三、编制依据
四、玻璃幕墙编号图石油化工吊装手册吊装支架布置图
五、卷扬机及钢丝绳选用
六、1,计算载荷
七、P=K1K2(Q+q)=1.1×1.1×(0.26+0.01)=0.33T
八、K1:动荷载系数,取1.1
九、K2:不平衡系数,取1. 1
十、Q: 吊装件重量,
十一、q: 吊具重量,取0.01
十二、2,滑车组出绳端受力
十三、S=P1K(K0-1)/K-1=0.33*1.05*(1.05-1)/1.05-1=0.34T
式中K0:单个滑轮的阻力系数,按含油轴承K0=1.05
选用n=1,查石油化工吊装手册k=1.05
钢丝绳选用8mm钢丝绳
3,卷扬机所需牵引力
S1=SK=0.34*1.05=0.357T
式中K:n个导向滑车组的阻力系数,选用n=1,查石油化工吊装手册
n=1.05
卷扬机选用1T慢速卷扬机1台,
四、脚手架受力计算
吊装玻璃时吊装支架充分利用现场的钢管脚手架，把滑轮用钢丝绳固定在脚手架横杆上，脚手管受力为垂直受剪切力，受力最大为0.33T，即3.3KN
查扣件式钢管脚手架安全技术规范，扣件设计承载力为8KN,所以扣件安全不会滑移。
实际剪切力为3.3*10-3/4.89*10-4=6.7mpa，小于48*3.5钢管许用剪切力
五、吊装
1、5~6人将玻璃抬到吊装位置下方，落地前用脚手板将地面铺满，防止玻璃发生破损
2、将玻璃立起来用吊带固定好，角部位置用胶皮防护到位，防止磕碰并绑扎牢固
3、各层辅助人员就位后，队长指挥起重工开始起吊，同时抬玻璃及无关人员离开吊装位置正下方，玻璃起吊过程中各层辅助人员辅助玻璃上升，防止玻璃磕碰到脚手架管上破碎
4、吊装就位后安装人员安装固定
六、施工安全措施及注意事项
1、正式吊装前必须进行试吊,吊起100～200mm,全面检查无误后方可继续起吊
2、所有参加吊装的人员,必须熟悉吊装方案,明确吊装方法,明确岗位责任,听从指挥,不得擅自离开工作岗位,严禁违章操作.
3、在整个吊装过程中,必须严格遵守施工方案,起重规范及安全操作规程
4、雨天及五级以上风的情况下,不准吊装
5、吊装前必须和甲方供电部门联系好,保证供电正常
6、电焊线不得靠近或与钢丝绳交叉
7、施工现场一定要保证文明施工,起吊作业时,闲散人员不得进入吊装区域,现场配合人员应定人定岗,发生问题及时处理,同时作好安全,保卫,救护工作
8、卷扬机在使用前,必须进行检修并作试运转,合格后方可使用
9、卷扬机的电气部分应能保证正常工作,并应接电或接零
10、起重绳,拖拉绳,捆绑绳等的钢丝绳要逐根检查,不得有磨损,绣蚀,断丝等现象,
本方案未尽事宜按"建筑工人安全操作规程"执行。
