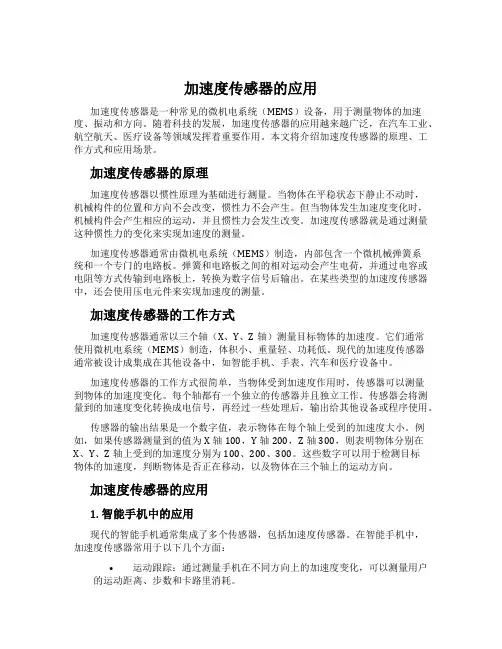

加速度传感器的几种应用
加速度传感器的几种应用
加速度传感器是一种能够测量加速力的电子设备。加速力也就是当物体在加速过程中作用在物体上的力。加速度传感器有两种：一种是角加速度传感器，是由陀螺仪改进过来的。另一种就是线加速度传感器。它也可以按测量轴分为单轴、双轴和三轴加速度传感器。现在，加速度传感器广泛应用于游戏控制、手柄振动和摇晃、汽车制动启动检测、地震检测、工程测振、地质勘探、振动测试与分析以及安全保卫振动侦察等多种领域。下面就举例几个例子，让大家更好的认识加速度传感器。游戏控制
加速度传感器可以检测上下左右的倾角的变化，因此通过前后倾斜手持设备来实现对游戏中物体的前后左右的方向控制，就变得很简单。
图像自动翻转
用加速度传感器检测手持设备的旋转动作及方向，实现所要显示图像的转正。
电子指南针倾斜校正
磁传感器是通过测量磁通量的大小来确定方向的。当磁传感器发生倾斜时，通过磁传感器的地磁通量将发生变化，从而使方向指向产生误差。因此，如果不带倾斜校正的电子指南针，需要用户水平放置。而利用加速度传感器可以测量倾角的这一原理，可以对电子指南针的倾斜进行补偿。
GPS导航系统死角的补偿
GPS系统是通过接收三颗呈120度分布的卫星信号来最终确定物体的方位的。在一些特殊的场合和地貌，如遂道、高楼林立、丛林地带，GPS信号会变弱甚至完全失去，这也就是所谓的死角。而通过加装加速度传感器及以前我们所通用的惯性导航，便可以进行系统死区的测量。对加速度传感器进行一次
三轴加速度传感器原理应用及前景分析
三轴加速度传感器原理及应用 2012年09月09日 12:42来源：本站整理作者：胡哥我要评论(0) 三轴加速度传感器原理 MEMS换能器（Transducer）可分为传感器（Sensor）和致动器（Actuator）两类。其中传感器会接受外界的传递的物理性输入，通过感测器转换为电子信号，再最终转换为可用的信息，如加速度传感器、陀螺仪、压力传感器等。其主要感应方式是对一些微小的物理量的变化进行测量，如电阻值、电容值、应力、形变、位移等，再通过电压信号来表示这些变化量。致动器则接受来自控制器的电子信号指令，做出其要求的反应动作，如光敏开关、MEMS显示器等。 目前的加速度传感器有多种实现方式，主要可分为压电式、电容式及热感应式三种，这三种技术各有其优缺点。以电容式3轴加速度计的技术原理为例。电容式加速度计能够感测不同方向的加速度或振动等运动状况。其主要为利用硅的机械性质设计出的可移动机构，机构中主要包括两组硅梳齿（Silicon Fingers），一组固定，另一组随即运动物体移动；前者相当于固定的电极，后者的功能则是可移动电极。当可移动的梳齿产生了位移，就会随之产生与位移成比例电容值的改变。 当运动物体出现变速运动而产生加速度时，其内部的电极位置发生变化，就会反映到电容值的变化（ΔC），该电容差值会传送给一颗接口芯片（InteRFace Chip）并由其输出电压值。因此3轴加速度传感器必然包含一个单纯的机械性MEMS传感器和一枚ASIC接口芯片两部分，前者内部有成群移动的电子，主要测量XY及Z轴的区域，后者则将电容值的变化转换为电压输出。 文中所述的传感器和ASIC接口芯片两部分都可以采用CMOS制程来生产，而在目前的实际生产制造中，由于二者实现技术上的差异，这两部分大都会通过不同的加工流程来生产，再最终封装整合到一起成为系统单封装芯片（SiP）。封装形式可采用堆叠（Stacked）或并排（Side-by-Side）。 手持设备设计的关键之一是尺寸的小巧。目前ST采用先进LGA封装的加速度传感器的尺寸仅有3 X 5 X 1mm，十分适合便携式移动设备的应用。但考虑到用户对尺寸可能提出的进一步需求，加速度传感器的设计要实现更小的尺寸、更高的性能和更低的成本；其检测与混合讯号单元也会朝向晶圆级封装（WLP）发展。 下一代产品的设计永远是ST关注的要点。就加速度传感器的发展而言，单芯片结构自然是
压电式加速度传感器
HEFEI UNIVERSITY OF TECHNOLOGY 《传感器原理及应用》课程 考核论文 题目压电式加速度传感器班级机设七班 学号 20111488 姓名孙国强 成绩 机械与汽车工程学院机械电子工程系 二零一四年五月
压电式加速度传感器 摘要：现代工业和自动化生产过程中，非电物理量的测量和控制技术会涉及大量的动 态测试问题。所谓动态测试是指量的瞬时值以及它随时间而变化的值的确定，即被测量为变量的连续测量过程。振动与冲击测量的核心是传感器，常用压电加速度传感器来获取冲击和振动信号。压电式传感器是基于某些介质材料的压电效应，当材料受力作用而变形时，其表面会有电荷产生，从而实现非电量测量。其中，压电式加速度传感器是以压电材料为转换元件，将加速度输入转化成与之成正比的电荷或电压输出的装置，具有结构简单、重量轻、体积小、耐高温、固有频率高、输出线性好、测量的动态范围大、安装简单的特点。 一、传感器物理效应及工作原理 压电效应：某些材料在受力时所产生的电极化现象。正压电效应：某些电介质在受到某一方向的机械力而变形时，在一定表面上产生电荷，若外力变向，电荷极性随之而变；当撤除外力后，又重新回到不带电状态。逆压电效应：当在电介质的极化方向施加电场，电场力使其在一定方向上产生机械变形或机械应力；当撤除外加电场时，变形或应力随之消失，又称电致伸缩效应。 压电材料:石英晶体是目前广泛应用成本较低的人造石英晶体，有很大的机械强度和稳定的机械性能，温度稳定性好，但灵敏度低，介电常数小，因此逐渐被其他压电材料所代替，至今石英仍是最重要的也是用量最大的振荡器、谐振器和窄带滤波器等元件的压电材料。除此之外，压电陶瓷有较高的压电系数和介电常数，灵敏度高，但机械强度不如石英晶体好。 压电式加速度传感器又称为压电加速度计，它是典型的有源传感器，利用某些物质如石英晶体、人造压电陶瓷的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。压电敏感元件是力敏元件，在外力作用下，压电敏感元件的表面上产生电荷，从而实现非电量电测量的目的。 压电加速度传感器的原理框图如图1所示，原理如图2所示。
三轴角度检测(倾角传感器MMA7455(加速度传感器))
#include 三轴加速度传感器在跌倒检测中的应用 前言 人们在跌倒后会面临双重危险。显而易见的是跌倒本身可能对人体产生伤害;另外，如果跌倒后不能得到及时的救助，可能会使结果更加恶化。例如，许多老年人由于其身体比较虚弱，自理能力和自我保护能力下降，常常会发生意外跌倒，如果得不到及时的救助，这种跌倒可能会导致非常严重的后果。有资料显示，很多严重的后果并不是由于跌倒直接造成的，而是由于跌倒后，未得到及时的处理和救护。当出现跌倒情况时，如果能够及时地通知到救助人员，将会大大地减轻由于跌倒而造成的危害。 不仅是对老人，在很多其他情况下，跌倒的报警也是非常有帮助的，尤其是从比较高的地方跌倒下来的时候。比如人们在登山，建筑，擦窗户，刷油漆和修理屋顶的时候。 这促使人们越来越热衷于对跌倒检测以及跌倒预报仪器的研制。近年来，随着iMEMS?加速度传感器技术的发展，使得设计基于三轴加速度传感器的跌倒检测器成为可能。这种跌倒检测器的基本原理是通过测量佩戴该仪器的个体在运动过程中的三个正交方向的加速度变化来感知其身体姿态的变化，并通过算法分析判断该个体是否发生跌倒情况。当个体发生跌倒时，仪器能够配合GPS模块以及无线发送模块对这一情况进行定位及报警，以便获得相应的救助。而跌倒检测器的核心部分就是判断跌倒情况是否发生的检测原理及算法。 ADXL3451是ADI公司的一款3轴、数字输出的加速度传感器。本文将在研究跌倒检测原理的基础上，提出一种基于ADXL345的新型跌倒检测解决方案。 iMEMS加速度传感器ADXL345 iMEMS 半导体技术把微型机械结构与电子电路集成在同一颗芯片上。iMEMS加速度传感器就是利用这种技术，实现对单轴、双轴甚至三轴加速度进行测量并产生模拟或数字输出的传感器。根据不同的应用，加速度传感器的测量范围从几g到几十g不等。数字输出的加速度传感器还会集成多种中断模式。这些特性可以为用户提供更加方便灵活的解决方案。 ADXL345是ADI公司最近推出的基于iMEMS技术的3轴、数字输出加速度传感器。ADXL345具有+/-2g，+/-4g，+/-8g，+/-16g可变的测量范围;最高13bit分辨率;固定的4mg/LSB灵敏度;3mm*5mm*1mm超小封装;40-145uA超低功耗;标准的I2C或SPI数字接口;32级FIFO存储;以及内部多种运动状态检测和灵活的中断方式等特性。所有这些特性，使得ADXL345有助于大大简化跌倒检测算法，使其成为一款非常适合用于跌倒检测器应用的加速度传感器。 本文给出的跌倒检测解决方案，完全基于ADXL345内部的运动状态检测功能和中断功能，甚至不需要对加速度的具体数值进行实时读取和复杂的计算操作，可以使算法的复杂度降至最低。 中断系统 图1给出了ADXL345的系统框图及管脚定义。 加速度传感器选型 压电加速度传感器因其频响宽、动态范围大、可靠性高、使用方便，受到广泛应用。在一般通用振动测量时，用户主要关心的技术指标为：灵敏度、频率范围，内部结构、内置电路型与纯压电型的区别，现场环境与后续仪器配置等。 一、灵敏度的选择 制造商在产品介绍或说明书中一般都给出传感器的灵敏度和参考量程范围，目的是让用户在选择不同灵敏度的加速度传感器时能方便地选出合适的产品，最小加速度测量值也称最小分辨率，考虑到后级放大电路噪声问题，应尽量远离最小可用值，以确保最佳信噪比。最大测量极限要考虑加速度传感器自身的非线性影响和后续仪器的最大输出电压。 估算方法：最大被测加速度×传感器电荷（电压）灵敏度，其数值是否超过配套仪器的最大输入电荷（电压）值。建议如已知被测加速度范围可在传感器指标中的“参考量程范围”中选择（兼顾频响、重量），同时，在频响、质量允许的情况下，尽量选择高灵敏度的传感器，以提高后续仪器输入信号，提高信噪比。在兼顾频响、质量的同时，可参照以下范围选择传感器灵敏度：以电荷输出型压电加速度传感器为例： 1、土木工程和超大型机械结构的振动在0.1g-10g (1g=9.81m/s2)左右，可选电荷灵敏度在300pC/ms-2～ 30pC/ms-2的压电加速度传感器，属于电荷输出型压电加速度传感器 2、特殊的土木结构（如桩基）和机械设备的振动在100ms-2～1000ms-2，可选择20pC/ms-2～2pC/ms-2的加速度传感器。 3、冲击，碰撞测量量程一般10000ms-2～1000000ms-2，可选则传感器灵敏度是0.2pC/ms-2～ 0.002pC/ms-2的加速度传感器。 二、频率选择 制造商给出的加速度传感器的频响曲线是用螺钉刚性连接安装的。 一般将曲线分成二段：谐振频率和使用频率。使用频率是按灵敏度偏差给出的，有±10%、±5%、±3dB。谐振频率一般是避开不用的，但也有特例，如轴承故障检测。选择加速度传感器的频率范围应高于被测试件的振动频率。有倍频分析要求的加速度传感器频率响应应更高。土木工程一般是低频振动，加速度传感器频率响应范围可选择0.2Hz～1kHz，机械设备一般是中频段，可根据设备转速、设备刚度等因素综合估算振动频率，选择0.5Hz～ 5kHz 的加速度传感器。如发电机转速在3000rms 时，除以60s 此时它的主频率为50Hz。碰撞、冲击测量高频居多。 加速度传感器的安装方式不同也会改变使用频响(对振动值影响不大)。 安装面要平整、光洁，安装选择应根据方便、安全的原则。我们给出同一只AD500S 加速度传感器不同安装方式的使用频率：螺钉刚性连接（±10%误差）10kHz；环氧胶或“502”粘接安装6kHz；磁力吸座安装 2kHz；双面胶安装1kHz。由此可见，安装方式的不同对测试频率的响应影响很大，应注意选择。加速度传感器的质量、灵敏度与使用频率成反比，灵敏度高，质量大，使用频率低，这也是选择的技巧。 三、内部结构 内部结构是指敏感材料晶体片感受振动的方式及安装形式。有压缩和剪切两大类，常见的有中心压缩、平面剪切、三角剪切、环型剪切。 中心压缩型频响高于剪切型，剪切型对环境适应性好于中心压缩型。如配用积分型电荷放大器测量速度、位移时，最好选用剪切型产品，这样所获得的信号波动小，稳定性好。 四、内置电路 内置的概念是将放大电路置于加速度传感器内，成为具有电压输出功能的传感元件。它可分双电源(四线)和单电源(二线、带偏置，又称ICP) 两种，下面所指内装电路专指ICP 概述： ADXL345是一款小而薄的超低功耗3轴加速度计，分辨率高（13位）,测量范围达±16g。数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或I2C数字接口访问。ADXL345非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率（3.9mg/LSB），能够测量不到1.0。的倾斜角度变化。该器件提供多种特殊检测功能。 活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。敲击检测功能 可以检测任意方向的单振和双振动作。自由落体检测功能可以检测器件是否正在掉落。这些功能可以独立 映射到两个中断输岀引脚中的一个。正在申请专利的集成式存储器管理系统采用一个32级先进先岀（FIFO）缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。ADXL345采用3 mm X 5 mm x 1 mm，14引脚小型超薄塑料封装。 对比常用的飞思卡尔的MMZ7260三轴加速度传感器，ADXL345，具有测量精度高、可以通过SPI或I2C 直接和单片机通讯等优点。 特性： 超低功耗：VS= 2.5 V 时（典型值），测量模式下低至23uA， 待机模式下为0.1 g A功耗随带宽自动按比例变化 用户可选的分辨率10位固定分辨率全分辨率，分辨率随g范围提高而提高， ±16g时高达13位（在所有g范围内保持4 mg/LSB的比例系数） 正在申请专利的嵌入式存储器管理系统采用FIFO技术，可将主机处理器负荷 降至最低。单振/双振检测，活动/非活动监控，自由落体检测 电源电压范围：2.0 V 至3.6 V I / O电压范围：1.7 V至VS SPI （3线和4线）和I2C数字接口 灵活的中断模式，可映射到任一中断引脚 通过串行命令可选测量范围 通过串行命令可选带宽 宽温度范围（-40°C至+85 °C） 抗冲击能力：10,000 g 无铅/符合RoHS标准 小而薄：3 mn X 5 mm x 1 mm，LGA 封装 模组尺寸：23*18*11mm （高度含插针高度 应用： 机器人控制、运动检测 过程控制，电池供电系统 硬盘驱动器（HDD）保护，单电源数据采集系统 手机，医疗仪器，游戏和定点设备，工业仪器仪表，个人导航设备 重力传感器 一、简介： 敏感元件制成的储能弹簧来驱动电触点，完成从重力变化到电信号的转换。目 前绝大多数中高端智能手机和平板电脑 内置了重力传感器，如苹果的系列产品 iphone和iPad， Android系列的手机等。 重力传感器在手机横竖的时候屏幕会自 动转，在玩游戏可以代替上下左右，比如 说玩赛车游戏，可以不通过按键，将手机 平放，左右摇摆就可以代替模拟机游戏的 方向左右移动了。 二、工作原理： “对于不存在对称中心的异极晶体加在晶体上的外力除了使晶体发生形变以外，还将改变晶体的极化状态，在晶体内部建立电场，这种由于机械力作用使介质发生极化的现象称为正压电效应”。 （2）重力传感器就是利用了其内部的由于加速度造成的晶体变形这个特性。由于这个变形会产生电压，只要计 算出产生电压和所施加的加速度之间 的关系，就可以将加速度转化成电压输 应，光效应，但是其最基本的原理都是 由于加速度产生某个介质产生变形，通 过测量其变形量并用相关电路转化成 电压输出。 三、应用： （1）、通过重力传感器测量由于重力引起的加速 度，可以计算出设备相对于水平面的倾斜角度。通过 分析动态加速度，你可以分析出设备移动的方式。但 是刚开始的时候，你会发现光测量倾角和加速度好像 不是很有用。但是现在工程师们已经想出了很多方法 获得更多的有用的信息。 （2）、加速度传感器可以帮助仿生学机器人了解它现在身处的环境。是在爬山，还是在走下坡，是否摔倒。或者对于飞行类的机器人来说，对于控制姿态也是至关重要的。一个好的程序员能够使用加速度传感器来回答所有上述问题。 （3）、重力传感器可以用来分析发动机的振动。 （4）、重力传感器在进入消费电子市场之前，实际上已被广泛应用于汽车电子领域，主要集中在车身操控、安全系统和导航，典型的应用如汽车安全气囊（Airbag）、ABS防抱死刹车系统、电子稳定程序（ESP）、电控悬挂系统等。 四、手机应用： 重力感应器是由苹果公司率先开发的 用在了iphone和ipod-nano4上面。说的 简单点就是，你本来把手机拿在手里是竖 着的，你将它转90度，横过来，它的页面 就跟随你的重心自动反应过来，也就是说 页面也转了90度，极具人性化。 Three-axis acceleration sensor variable in capacitance under application of acceleration United States Patent 5383364 Abstract: An acceleration sensor comprises an upper semiconductor substrate having a rigid frame, four deformable beams connected with the rigid frame, and a weight portion supported by the plurality of deformable beams, a lower semiconductor substrate bonded to the rigid frame, a plurality of movable electrodes attached to the weight portion, and electrically isolated from one another, and a plurality of stationary electrodes attached to the second semiconductor substrate, and opposite to the plurality of movable electrodes for forming a plurality of variable capacitors, and the center of gravity of the weight portion is spaced from a common neutral surface of the four beams for allowing acceleration to produce bending moment exerted on the four beams, thereby causing the variable capacitors to independently change the capacitance. Inventors: Takahashi, Masaji (Tokyo, JP) Kondo, Yuji (Tokyo, JP) Application Number: 07/972537 Publication Date: 01/24/1995 Filing Date: 11/06/1992 Export Citation: Click for automatic bibliography generation Assignee: NEC Corporation (Tokyo, JP) Primary Class: 73/514.32 Other Classes: 73/514.34, 73/514.36, 361/280 International Classes: G01P15/125; G01P15/18; (IPC1-7): G01P15/125 Field of Search: 73/517R, 73/517AV, 73/517B, 361/280 View Patent Images: Download PDF 5383364 PDF help US Patent References: 5243861 Capacitive type semiconductor accelerometer 1993-09-14 Kloeck et al. 735/17R 5134881 Micro-machined accelerometer with composite material springs 1992-08-04 MMA7260 三轴加速度传感器使用手册 一、MMA7260QT的简介 MMA7260QT低成本微型电容式加速度传感器,采用了信号调理、单极低通滤波器和温度补偿技术，并且提供4个量程可选，用户可在4个灵敏度中的选择。该器件带有低通滤波并已做零g补偿。本产品还提供休眠模式，因而是电池充电的手持设备产品的理想之选。 二、特性： (1) 可选灵敏度(1.5g/2g/4g/6g) (2) 低功耗：500 μA (3) 休眠模式： 3 μA (4) 低压运行：2.2 V - 3.6 V (5) 6mm x 6mm x 1.45 mm的无引线四方扁平 (QFN) 封装； (6) 高灵敏度(800 mV/g @ 1.5g) (7) 快速开启 (8) 低通滤波器具备内部信号调理 (9) 设计稳定、防震能力强 (10) 无铅焊接 (11) 环保封装 (12) 成本低 三、典型应用: 三轴加速度传感器是一种可以对物体运动过程中的加速度进行测量的电子设备，典型互动应用中的加速度传感器可以用来对物体的姿态或者运动方向进行检测，比 如其中WII和iPhone中的经典应用。Nokia最新推出的手机N95利用内置的加速度传感器，让用户可以通过机身的摆动进行各种操作，包括主菜单操 作、图片浏览、切歌操作甚至进行游戏的控制等，非常全面，甚至超越了苹果 iPhone的动作感应功能的应用范畴。 基于Freescale公司MMA7260的这个三轴加速度传感器，对于普通的互动应用来讲应该是一个不错的选择， 可以用于摩托车和汽车防盗报警器，遥控航模，游戏手柄，跌倒探测，硬盘冲击保护，倾斜角度测量，电梯安全监控等需要测试加速度的地方。 加速度传感器 一、简介 加速度传感器是一种能够测量加速度的传感器。通常由质量块、阻尼器、弹性元件、敏感元件和适调电路等部分组成。传感器在加速过程中，通过对质量块所受惯性力的测量，利用牛顿第二定律获得加速度值。根据传感器敏感元件的不同，常见的加速度传感器包括电容式、电感式、应变式、压阻式、压电式等。 二、分类 压电式 压电式加速度传感器又称压电加速度计。它也属于惯性式传感器。压电式加速度传感器的原理是利用压电陶瓷或石英晶体的压电效应，在加速度计受振时，质量块加在压电元件上的力也随之变化。当被测振动频率远低于加速度计的固有频率时，则力的变化与被测加速度成正比。 压阻式 基于世界领先的MEMS硅微加工技术，压阻式加速度传感器具有体积小、低功耗等特点，易于集成在各种模拟和数字电路中，广泛应用于汽车碰撞实验、测试仪器、设备振动监测等领域。 电容式 电容式加速度传感器是基于电容原理的极距变化型的电容传感器。电容式加速度传感器/电容式加速度计是对比较通用的加速度传感器。在某些领域无可替代，如安全气囊，手机移动设备等。电容式加速度传感器/电容式加速度计采用了微机电系统（MEMS）工艺，在大量生产时变得经济，从而保证了较低的成本。 伺服式 伺服式加速度传感器是一种闭环测试系统，具有动态性能好、动态范围大和线性度好等特点。其工作原理，传感器的振动系统由"m-k”系统组成，与一般加速度计相同，但质量m上还接着一个电磁线圈，当基座上有加速度输入时，质量块偏离平衡位置，该位移大小 由位移传感器检测出来，经伺服放大器放大后转换为电流输出，该电流流过电磁线圈，在永久磁铁的磁场中产生电磁恢复力，力图使质量块保持在仪表壳体中原来的平衡位置上，所以伺服加速度传感器在闭环状态下工作。由于有反馈作用，增强了抗干扰的能力，提高测量精度，扩大了测量范围，伺服加速度测量技术广泛地应用于惯性导航和惯性制导系统中，在高精度的振动测量和标定中也有应用。 三、应用 1、汽车安全 加速度传感器主要用于汽车安全气囊、防抱死系统、牵引控制系统等安全性能方面。 在安全应用中，加速度计的快速反应非常重要。安全气囊应在什么时候弹出要迅速确定，所以加速度计必须在瞬间做出反应。通过采用可迅速达到稳定状态而不是振动不止的传感器设计可以缩短器件的反应时间。其中，压阻式加速度传感器由于在汽车工业中的广泛应用而发展最快。 2、游戏控制 加速度传感器可以检测上下左右的倾角的变化，因此通过前后倾斜手持设备来实现对游戏中物体的前后左右的方向控制，就变得很简单。 3、图像自动翻转 用加速度传感器检测手持设备的旋转动作及方向，实现所要显示图像的转正。 4、电子指南针倾斜校正 磁传感器是通过测量磁通量的大小来确定方向的。当磁传感器发生倾斜时，通过磁传感器的地磁通量将发生变化，从而使方向指向产生误差。因此，如果不带倾斜校正的电子指南针，需要用户水平放置。而利用加速度传感器可以测量倾角的这一原理，可以对电子指南针的倾斜进行补偿。 5、GPS导航系统死角的补偿 GPS系统是通过接收三颗呈120度分布的卫星信号来最终确定物体的方位的。在一些特殊的场合和地貌，如遂道、高楼林立、丛林地带，GPS信号会变弱甚至完全失去，这也就是所谓的死角。而通过加装加速度传感器及以前我们所通用的惯性导航，便可以进行系统 1、常用加速度传感器有哪几种分类各有什么特点 答：加速度传感器按工作原理可分为压电式、压阻式和电容式。 压电式传感器是通过利用某些特殊的敏感芯体受振动加速度作用后会产生与之成正比的电荷信号的特性，来实现振动加速度的测量的，这种传感器一般都具有测量频率范围宽、量程大、体积小、重量轻、结构简单坚固、受外界干扰小以及产生电荷信号不需要任何外界电源等优点，它最大的缺点是不能测量零频率信号。 压阻式传感器的敏感芯体为半导体材料制成电阻测量电桥来实现测量加速度信号，这种传感器的频率测量范围和量程也很大，体积小重量轻，但是缺点也很明显，就是受温度影响较大，一般都需要进行温度补偿。 电容式传感器中一般有个可运动质量块与一个固定电极组成一个电容，当受加速度作用时，质量块与固定电极之间的间隙会发生变化，从而使电容值发生变化。它的优点很突出，灵敏度高、零频响应、受环境（尤其是温度）影响小等，缺点也同样突出，主要是输入输出非线形对应、量程很有限以及本身是高阻抗信号源，需后继电路给予改善。 相比之下，压电式传感器应用更为广泛一些，压阻式也有一定程度的应用，而电容式主要专用于低频测量。 2、压电式传感器又分哪几种 答：压电式传感器有多种分类方式。 按敏感芯体材料分为压电晶体（一般为石英）和压电陶瓷两类。压电陶瓷比压电晶体的压电系数要高，而且各项机电系数随温度时间等外界条件的变化相对较小，因此一般更常用的是压电陶瓷。 按敏感芯体结构形式分为压缩式、剪切式和弯曲变形梁式。压缩式结构最简单，价格便宜，但是不能有效排除各种干扰；剪切式受干扰影响最小，目前最为常用，但是制造工艺要求较高，所以价格偏高；弯曲变形梁式比较少见，其结构能够产生较大的电荷输出信号，但是测量频率范围较低，受温度影响易产生漂移，因此不推荐使用。 按信号输出的方式分为电荷输出式和低阻抗电压输出式（ICP）。电荷输出式直接输出高阻抗电荷信号，必须通过二次仪表转换成低阻抗电压读取，而高阻抗电荷信号较容易受干扰，所以对测试环境、连接线缆等的要求较高； 而ICP型传感器内部安装了前置放大器，直接转换成电压信号输出，所以相对有信号质量好、噪声小、抗干扰能力强、能实现远距离测量等优点，目前正逐步取代电荷输出式传感器。 3、选择压电式加速度传感器时有哪些基本原则 答：选择一般应用场合的压电式加速度传感器时，要从三个方面全面考虑： ①振动量值的大小②信号频率范围③测试现场环境。 作为一般的原则，灵敏度高的传感器量程范围小，反之灵敏度低的量程范围大，而且一般情况下，灵敏度越高，敏感芯体的质量块越大，其谐振频率也越低，如果谐振波叠加在被测信号上，会造成失真输出，因此选择时除 利用加速度传感器测量物体的倾斜角度 1 说明测量物体的倾斜角度是加速器传感器的一种常见的应用。虽然其基本原理十分简单，但是在具体实现中仍然会遇到很多困难，比如倾斜角度的精度问题，数学计算过于复杂等等。本文将对精度问题进行详细讨论，并给出一种简化的计算方法。 2 基本原理由于加速度传感器在静止放置时受到重力作用，因此会有1g 的重力加速度。利用这个性质，通过测量重力加速度在加速度传感器的X 轴和Y 轴上的分量，可以计算出其在垂直平面上的倾斜角度。这样，根据以上原理一个2 轴加速度传感器可以测量在X-Y 平面上的倾斜角度。需要注意的是，2 轴加速度传感器只能测量X 轴和Y 轴上的重力分量，因而只能测量因而只能测量X-Y平面上的倾斜角度。可是由于物体在空间倾斜的时候，很难保证倾斜完全在X-Y 平面上，这样只使用2 轴加速度传感器进行测量会存在局限性，因此，我们考虑使用 3 轴加速度传感器。如下图所示，3 轴加速度传感器可以测量X 轴、Y 轴和Z 轴的重力分量，计算空间倾斜角度的公式可以推广为 。这个公式就是本文中用来测量物体倾斜角度的基本原理。 需要说明的是，这里利用的是物体在静止时受到重力的性质，如果物体同时也有运动加速度的话，那么这个公式将不再准确。所以必须为公式增加一个限制条件，即3 硬件实现目前，在消费类产品中使用的加速度传感器分为数字输出（例如ADXL345）和模拟输出（例如ADXL335）两种。数字输出的加速度传感器可以直接通过I2C 或SPI 总线与MCU 进行连接；模拟输出的加速度传感器则需要使用ADC 进行采样。现在，普遍使用的MCU 中基本都有内置的ADC 通道，所以无论是数字输出还是模拟输出的加速度传感器都可以非常容易地和MCU 进行连接，进而实现测量功能。 工程振动量值的物理参数常用位移、速度和加速度来表示。由于在通常的频率范围内振动位移幅值量很小，且位移、速度和加速度之间都可互相转换，所以在实际使用中振动量的大小一般用加速度的值来度量。常用单位为：米/秒2 (m/s2)，或重力加速度(g)。 描述振动信号的另一重要参数是信号的频率。绝大多数的工程振动信号均可分解成一系列特定频率和幅值的正弦信号，因此，对某一振动信号的测量，实际上是对组成该振动信号的正弦频率分量的测量。对传感器主要性能指标的考核也是根据传感器在其规定的频率范围内测量幅值精度的高低来评定。 最常用的振动测量传感器按各自的工作原理可分为压电式、压阻式、电容式、电感式以及光电式。压电式加速度传感器因为具有测量频率范围宽、量程大、体积小、重量轻、对被测件的影响小以及安装使用方便，所以成为最常用的振动测量传感器。 传感器的种类选择 ·压电式- 原理和特点 压电式传感器是利用弹簧质量系统原理。敏感芯体质量受振动加速度作用后产生一个与加速度成正比的力，压电材料受此力作用后沿其表面形成与这一力成正比的电荷信号。压电式加速度传感器具有动态范围大、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力自产生电荷信号不需要任何外界电源等特点，是被最为广泛使用的振动测量传感器。虽然压电式加速度传感器的结构简单，商业化使用历史也很长，但因其性能指标与材料特性、设计和加工工艺密切相关，因此在市场上销售的同类传感器性能的实际参数以及其稳定性和一致性差别非常 大。与压阻和电容式相比，其最大的缺点是压电式加速度传感器不能测量零频率的信号。 ·压阻式 应变压阻式加速度传感器的敏感芯体为半导体材料制成电阻测量电桥，其结构动态模型仍然是弹簧质量系统。现代微加工制造技术的发展使压阻形式敏感芯体的设计具有很大的灵活性以适合各种不同的测量要求。在灵敏度和量程方面，从低灵敏度高量程的冲击测量，到直流高灵敏度的低频测量都有压阻形式的加速度传感器。同时压阻式加速度传感器测量频率范围也可从直流信号到具有刚度高，测量频率范围到几十千赫兹的高频测量。超小型化的设计也是压阻式传感器的一个亮点。需要指出的是尽管压阻敏感芯体的设计和应用具有很大灵活性，但对某个特定设计的压阻式芯体而言其使用范围一般要小于压电型传感器。压阻式加速度传感器的另一缺点是受温度的影响较大，实用的传感器一般都需要进行温度补偿。在价格方面，大批量使用的压阻式传感器成本价具有很大的市场竞争力，但对特殊使用的敏感芯体制造成本将远高于压电型加速度传感器。 ·电容式 电容型加速度传感器的结构形式一般也采用弹簧质量系统。当质量受加速度作用运动而改变质量块与固定电极之间的间隙进而使电容值变化。电容式加速度计与其它类型的加速度传感器相比具有灵敏度高、零频响应、环境适应性好等特点，尤其是受温度的影响比较小；但不足之处表现在信号的输入与输出为非线性，量程有限，受电缆的电容影响，以及电容传感器本身是高阻抗信号源，因此电容传感器的输出信号往往需通过后继电路给于改善。在实际应用中电容式加速度传感器较多地用于低频测量，其通用性不如压电式加速度传感器，且成本也比压电式加速度传感器高得多。 三轴加速度传感器的步态识别系统 近年来随着微机电系统的发展，加速度传感器已经广泛应用于各个领域并拥有良好的发展前景。例如在智能家居、手势识别、步态识别、跌倒检测等领域，都可以通过加速度传感器实时获得行为数据从而判断出用户的行为情况。 目前许多智能手机都内置多种传感器，通过预装软件就能够获得较精确的原始数据。本文提出一种基于三轴加速度传感器，用智能手机采集用户数据，对数据进行处理及特征提取获得特征矩阵并分类识别的方法，有效地识别了站立、走、跑、跳四种动作。 人体动作识别处理过程主要包含数据采集、预处理、特征提取和分类器识别数据采集数据采集和发送模块安装在用户端，另一个数据接收模块接在电脑终端上。 由于我们制作的采集模块很轻、很小，所以方便佩戴。当用户运动时，三轴加速度传感器会将据采集并通过无线方式发送给电脑接收模块，再通过电脑上的软件部分对采集到的数据进行分析处理，将结果输出，显示用户的实时状态。 本文使用的加速度传感器数据来自于共计６０个样本。传感器统一佩戴于腰间。本文选取了其中一位采集者的数据用于主要分析研究，其余两位采集者的数据则用于验证由第一位采集者数据研究所得的结论，这样的做法既减小了数据处理的繁杂又能保证最终结果的准确性。预处理应用程序设置的采集时间间隔为０．１ｓ，对每一个动作的采集时间为２５ｓ。考虑到用户在采集数据一开始与将要结束时的动作 不平稳可能对数据带来较大影响，前２ｓ２ｓ采集的数据将被舍弃不予分析。因原始加速度信号一般都含有噪声，为了提高数据分析结果的准确性，通常在原始加速度信号进行特征提取前对其进行去躁、归一化、加窗等预处理。通过加窗处理，不仅规整了加速度信号的长度，而且方便研究人员按照需要选择适宜的信号长度，这样有利于后续的特征提取。 许多研究人员使所示。研究人员采集的加速度传感器信号由于采集者的动作力度不同造成加速度信号的幅度差异较大，这会对之后的分类识别造成负面影响，归一化技术可以调整加速度信号的幅度，按照一定的归一化算法可以使加速度信号的幅度限定在某一数值范围内，文献[２]在识别跑、站立、跳和走路这四种动作时对四种动作的加速度信号进行了归一化；文献[３]在进行手势识别时对手势动作的加速度信号进行了归一化处理。特征提取特征提取和选择模块的作用在于从加速度信号中提取出那些表征人体行为的特征向量，处于预处理模块和分类器模块之间，是人体行为识别过程中的一个重要环节，直接影响分类识别的效果。特征的提取方法具有多样性，对于不同的识别目的，研究人员会提取不同的特征，例如为了识别分类站立和跑步，研究人员通常会选取方差和标准差这类能够反映加速度信号变化大小的特征，而为了识别分类走路和跑步，研究人员通常会选取能量和均值这类能够反映加速度信号大小的特征。使用不同的特征表征行为会对分类识别效果产生不同的影响，因此寻找更加有效的特征一直是研宄人员关注的一个课题。通过查阅大量的文献，大致可以把加速度信 加速度传感器，通常需要在标准振动台上进行标定，给使用带来很多不便。TR系列固态加速度传感器采用先进的微电子加工技术和电容式测量原理，可获得优良的低频响应，用重力加速度g、通过改变传感器的放量方向就可对传感器进行校准。 振动和冲击 TR系列振动加速度传感器可以测量从直流到其截止频率范围内的振动量，以后的信号处理包括快速傅立叶变换，一次积分成速度，以及再积分成位移输出。例如测量壳体振动，输出量经过精确的滤波器及相应的积分器，再经有效值检波后可输出机壳的振动加速度、速度及位移，从而监测机组的运行状态。 倾斜角测量 当传感器倾斜放置时，传感器的输出为重力加速度在传感器测量轴上的分量，即输出与倾斜角存在反正弦的函数关系。当倾斜角较小时，近似为线性关系。 惯性测量 六自由度的惯性测量系统需要三个加速度传感器分别测量三个轴的加速度，三个陀螺仪测量三个轴的旋转。加速度经积分可获得速度，再次积分可获得位移或距离，此时加速度传感器的可重复性误差和温漂需要精确补偿，否则可能带来较大误差。 性能指标： 量程：±1g～±50g 分辨率：（5mg）0.1% 可承受最大冲击：1000g（6105） 非线性：0.2% 噪声：5000μg（Hz）2/1 （6105） 频响：6105最大到4kHz，6150最大到10kHz 工作温度：0℃～70℃ 重量：100g 形体尺寸：Φ32×6 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城。https://www.360docs.net/doc/1316982782.html,/ 教你正确选择加速度传感器 加速度计因其频响宽、动态范围大、可靠性高、使用方便，受到广泛应用。用户作通用振动、冲击测量时，主要关心的技术指标为：灵敏度、频率范围，内部结构，现场环境和与后续仪器配置等。 1、灵敏度的选择 扬州晶明的产品介绍给出了参考量程范围，目的是让用户在众多不同灵敏度的加速度计中能方便地选出合适的产品，最小加速度测量值也称最小分辨率，考虑到后级放大电路噪声问题，应尽量远离最小可用值，以确保最佳信噪比。最大测量极限要考虑加速度计自身的非线性影响和后续仪器的最大输出电压，估算方法：最大被测加速度传感器的电荷/电压灵敏度，以上数值是否超过配套仪器的最大输入电荷/电压值，建议如已知被测加速度范围可在传感器指标中的参考量程范围中选择(兼顾频响、重量)，同时，在频响、重量允许的情况下，灵敏度可考虑高些，以提高后续仪器输入信号，提高信噪比。 在兼顾频响、重量的同时，可参照以下范围选择传感器灵敏度：土木工程原型和超大型机械结构的振动在0.1g～10g左右，可选3000pC/g～300pC/g的加速度计，机械设备的振动在10g～100g左右，可选择20pC/g～200pC/g的加速度计，冲击可选0.1pC/g～20pC/g左右的加速度计。 2、频率选择 生产厂给出的频响曲线是用螺钉安装的，一般将曲线分成二段：谐振频率和使用频率。使用频率的给值是按灵敏度偏差给出，有10%、5%、3dB。谐振频率一般是避开不用，但也有特例，如轴承故障检测。 选择加速度计的频率应高于被测物的振动频率，有倍频分析要求的加速度计频响应更高。土木工程是低频，加速度计可选择0.2Hz～1kHz左右，机械设备一般是中频段，可根据设备转速、设备刚度等因素综合估计频率，选择0.5Hz～5kHz的加速度计。冲击测量高频居多。 加速度计的安装方式不同也会改变使用频响(对振动值影响不大)，安装面要平整、光洁， 概述: ADXL345是一款小而薄的超低功耗3轴加速度计，分辨率高（13位）,测量范围达土16g。数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或I2C数字接口访问。ADXL345非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率（3.9mg/LSB），能够测量不到1.0。的倾斜角度变化。该器件提供多种特殊检测功能。 活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。敲击检测功能 可以检测任意方向的单振和双振动作。自由落体检测功能可以检测器件是否正在掉落。这些功能可以独立 映射到两个中断输岀引脚中的一个。正在申请专利的集成式存储器管理系统采用一个32级先进先岀（FIFO）缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。ADXL345采用3 mm X 5 mm X 1 mm，14引脚小型超薄塑料圭寸装。 对比常用的飞思卡尔的MMZ7260三轴加速度传感器，ADXL345，具有测量精度高、可以通过SPI或I2C 直接和单片机通讯等优点。 特性： 超低功耗：VS= 2.5 V时（典型值），测量模式下低至23uA，待机模式下为0.1卩A功耗随带宽自动按比 例变化用户可选的分辨率10位固定分辨率全分辨率，分辨率随g范围提高而提高， ±16g时高达13位（在所有g范围内保持4 mg/LSB的比例系数）正在申请专利的嵌入式存储器管理系统采用FIFO技术，可将主机处理器负荷降至最低。单振/双振检测，活动/非活动监控，自由落体检测电源电压范围：2.0 V至3.6 V I / O电压范围：1.7 V至VS SPI （3线和4线）和I2C数字接口灵活的中断模式，可映射到任一中断引脚通过串行命令可选测量范围通过串行命令可选带宽宽温度范围（-40° C至+85 °C）抗冲击能力：10,000 g无铅/符合RoHS标准小而薄: 3 mn X 5 mm X 1 mm，LGA 封装 模组尺寸：23*18*11mm （高度含插针高度 应用： 机器人控制、运动检测过程控制，电池供电系统硬盘驱动器（HDD）保护，单电源数据采集系统手机，医疗 仪器，游戏和定点设备，工业仪器仪表，个人导航设备 电路功能与优势 ADXL345是一款小巧纤薄的低功耗三轴加速度计，可以对高达±16 g的加速度进行高分辨率（13位）测量。数字输岀数据为16位二进制补码格式，可通过SPI （3线或4线）或者I2C数字接口访问。 ADXL345非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲 击导致的动态加速度。它具有高分辨率（4 mg/LSB ），能够测量约0.25。的倾角变化。使用ADXL345等数字输出加速度计时，无需进行模数转换，从而可以节省系统成本和电路板面积。此外，ADXL345内置 多种功能。活动/非活动检测、单击/双击检测以及自由落体检测均在内部完成，无需主机处理器执行任何三轴加速度传感器在跌倒检测中的应用
