发电机基础说明
发电机使用说明范文

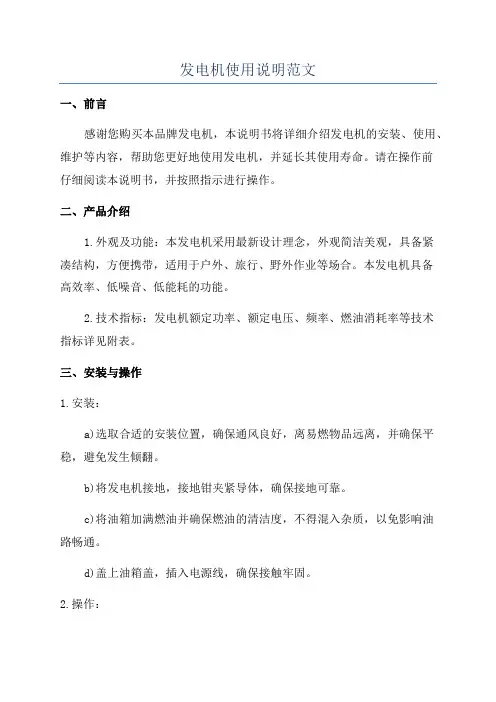

发电机使用说明范文一、前言感谢您购买本品牌发电机，本说明书将详细介绍发电机的安装、使用、维护等内容，帮助您更好地使用发电机，并延长其使用寿命。
请在操作前仔细阅读本说明书，并按照指示进行操作。
二、产品介绍1.外观及功能：本发电机采用最新设计理念，外观简洁美观，具备紧凑结构，方便携带，适用于户外、旅行、野外作业等场合。
本发电机具备高效率、低噪音、低能耗的功能。
2.技术指标：发电机额定功率、额定电压、频率、燃油消耗率等技术指标详见附表。
三、安装与操作1.安装：a)选取合适的安装位置，确保通风良好，离易燃物品远离，并确保平稳，避免发生倾翻。
b)将发电机接地，接地钳夹紧导体，确保接地可靠。
c)将油箱加满燃油并确保燃油的清洁度，不得混入杂质，以免影响油路畅通。
d)盖上油箱盖，插入电源线，确保接触牢固。
2.操作：a)打开发电机的油箱门，并检查油位是否在正常范围内，不足时及时补充。
b)打开电源开关，将油箱燃油通道系统充分通风，确保供油顺畅。
c)手动拉启发电机启动器，使其启动，期间需持续用力拉动直至启动。
d)启动成功后，可调节发电机的转速，使其达到额定电压和频率。
四、使用注意事项1.使用环境：在使用发电机时，应选择通风良好、干燥、无腐蚀性气体和可燃材料的地方，避免在潮湿和高温环境中使用。
2.运行负荷：发电机的运行负荷不得超过额定功率的80%。
超负荷运行会导致发电机过热、疲劳甚至损坏。
3.燃油选择：应使用纯净的燃油，如柴油、汽油等，不得混入杂质，以免造成发动机堵塞。
4.维护保养：定期检查发电机的燃油滤清器、空气滤清器、机油滤清器等，如发现堵塞或污垢应及时更换。
5.燃油补充：如油箱燃油不足时，应先停机，关掉电源开关后再进行补充，避免发生火灾、爆炸等危险。
五、故障处理1.无法启动：检查油箱油位是否充足，是否有燃油堵塞。
如果是电力故障，可以尝试更换电源插头。
六、安全警示1.避免电击：不得将发电机放在湿地、水中以及容易积水的地方，以免发生漏电、电击等事故。
柴油发电机.说明书
开启发电器
1.接线。
把线接到电瓶桩上（不使用时线必须拔掉，以免电池亏电）。
2.按下电瓶上的红色按钮，启动发电机。
3.柴油机左手有一个红色旋钮，拿住红色旋钮往下是加油。
4.加油的同时要观察发电机的仪器表，仪器表到230V的时候锁紧红色旋钮，
让它保持在这个位置。
5.稳定在230V之后，待发电机的红色指示灯亮起，就可以推闸送电。
6.注意事项：开启前必须检查水箱、机油、柴油是否达到使用工作量。
关机操作
1.按住发电机上红色旋钮，向上推动，推到底之后等待三秒钟，发电机会自动
熄火。
2.停机后必须把电瓶桩上的正极拆掉。
3.关掉送电空开。
柴油发电机项目基本情况说明
柴油发电机项目基本情况说明柴油发电机组是该项目的核心设备，其工作原理是通过燃烧柴油燃料，使柴油机产生动力，驱动发电机转动，从而发出电能。
柴油发电机组具有启动速度快、运行稳定、不受气候环境影响等优点，因此被广泛应用于各个领域，如工业、建筑、农业等。
柴油发电机组的容量可根据实际需求选择，一般分为小型、中型和大型。
燃油供应系统是保证柴油发电机组正常工作的一个重要部分，它包括柴油储油罐、燃油泵、燃油过滤器等设备。
柴油储油罐用于存储柴油燃料，燃油泵则将柴油燃料送到柴油发电机组的燃油喷射系统中，燃油过滤器则用于过滤燃油中的杂质，以保证齿轮和喷嘴等零部件的正常运行。
冷却系统用于控制柴油发电机组的温度，防止过热造成设备损坏。
该系统主要由水泵、散热器和冷却液组成。
水泵通过循环将冷却液送到散热器中，通过散热器的冷却作用，将柴油发电机组产生的热量散发到外部环境中，从而保持设备的正常运行温度。
控制系统是柴油发电机组的大脑，它通过监控和调节柴油发电机组的各个参数，以实现对电力输出的精确控制。
控制系统主要由控制面板和监控仪表组成。
控制面板上设有启动、停机、调速等按钮和开关，监控仪表则用于显示柴油发电机组的各项参数，如温度、压力、转速等。
柴油发电机组与电力输配系统通过传输线路和变压器等设备进行连接，以实现电力的输送和分配。
传输线路是将柴油发电机组产生的电能送至用户用电点的关键环节，其安全性和稳定性对电力供应的可靠性具有重要影响。
变压器则用于调整电压，保证电力输入端和输出端的电压适配。
总的来说，柴油发电机项目对于提供电力供应具有重要意义，尤其在一些偏远地区和紧急灾害救援中起到了至关重要的作用。
随着技术的不断进步，柴油发电机组的效率和环保性都有了很大的提升，使得其在各个领域中得到了广泛应用。
3kw汽油发电机说明书
3kw汽油发电机说明书
3kw汽油发电机是一种常见的便携式发电设备，通常用于户外
活动、露营、紧急备用电源等场合。
以下是对3kw汽油发电机的说明：
1. 技术参数，首先，3kw汽油发电机的技术参数包括额定功率、最大功率、额定电压、额定频率、燃油类型、油箱容量、运行时间等。
这些参数决定了发电机的使用范围和性能特点。
2. 结构特点，3kw汽油发电机通常由发动机、发电机、控制系统、外壳等部件组成。
发动机通过燃烧汽油驱动发电机产生电能，
控制系统则监控发电机的运行状态并保护发电机不受损坏。
3. 使用方法，在使用3kw汽油发电机时，需要注意加注清洁的
汽油，启动发动机，调节负荷，以及定期检查和维护发电机的各项
部件。
此外，还需要注意安全使用发电机，避免触电和火灾等危险。
4. 维护保养，定期更换机油、空气滤清器、火花塞等易损件，
清洗散热器和发动机外壳，检查电路和接线是否正常，保持发电机
的清洁和良好的通风。
5. 注意事项，在使用3kw汽油发电机时，需要注意避免在密闭环境下使用，避免超负荷运行，避免长时间空转等，以免损坏发电机和危及安全。
综上所述，3kw汽油发电机是一种常见的便携式发电设备，具有一定的功率和使用范围，使用时需要注意安全和维护保养，以确保其正常运行和使用寿命。
柴油发电机说明书
柴油发电机说明书第一部分：引言1.1 产品概述本文档为柴油发电机的说明书，旨在帮助用户了解和正确操作该设备。
柴油发电机是一种以柴油作为燃料，通过内燃机转换为机械能，再通过发电机转换为电能的装置。
1.2 使用对象本说明书适用于所有使用柴油发电机的用户，无论是个人用户、家庭用户还是工程用户。
1.3 联系方式如果您在使用柴油发电机时遇到任何问题或需要技术支持，请联系本公司客服部门，电话：xxxxxxxxxx。
第二部分：产品介绍2.1 型号规格柴油发电机具有多种型号和规格，用户购买前应根据自身需求和现场条件选择合适的产品。
型号规格通常包括额定功率、额定电压、额定频率等信息。
2.2 主要组成部分柴油发电机主要由以下组成部分构成：- 发动机：负责将柴油燃料燃烧转化为机械能，驱动发电机工作。
- 发电机：由转子、定子等部分组成，将机械能转化为电能。
- 燃油系统：包括燃油箱、供油泵、喷油器等部件，用于提供燃油给发动机燃烧。
- 冷却系统：包括散热器、水泵等部件，用于降低发动机温度，保证正常运行。
- 电气系统：包括电池、控制面板等部件，用于提供电源和监测发电机运行状态。
- 排气系统：包括排气管、消声器等部件，用于排放发动机燃烧产生的废气。
2.3 主要特点柴油发电机具有以下主要特点：- 高效节能：柴油燃料具有高能量密度，可以提供较高的功率输出。
- 超强稳定性：柴油发动机具有较大的运行稳定区间，适应性强。
- 长时间运行：柴油发电机运行时间长、维护简单，适用于长时间连续供电。
- 启动快速：柴油发动机的启动速度快，可以迅速实现供电。
第三部分：安全注意事项3.1 使用环境使用柴油发电机时，应确保室内或室外的通风良好，并保证设备周围的空间足够，并离开易燃物品。
3.2 电气安全- 确保发电机与电网完全隔离的情况下运行。
- 严禁使用损坏的电缆或电线连接发电机和负载设备。
- 不得在潮湿的环境中使用发电机，以免发生触电危险。
3.3 燃油安全- 在加注柴油时，确保发动机停止运行且冷却后再进行加油。
柴油发电机说明书
柴油发电机说明书柴油发电机说明书一、产品概述1.1 产品简介本文档为柴油发电机的详细说明书，包含了对柴油发电机的产品概述、技术参数、使用注意事项等内容。
1.2 产品特点柴油发电机具有以下特点：- 高效能：采用先进的柴油发动机技术，发电效率高；- 稳定性强：具备稳定的输出功率，适用于各种环境；- 易维护：设有可方便维护的配件和部件，方便日常维护；- 低噪音：噪音控制在合理范围内，不会造成干扰。
二、技术参数2.1 发动机参数柴油发电机的发动机参数包括以下内容：- 排量- 缸径- 行程- 最大扭矩- 最大功率等2.2 发电机参数柴油发电机的发电机参数包括以下内容：- 额定功率- 额定电压- 额定电流- 功率因数- 额定频率等三、操作说明3.1 运输与安装- 运输：注意保护设备，避免碰撞和震动；- 安装：选择平稳的基础，确保设备固定稳定。
3.2 启动与停机- 启动：按照操作界面上的指示进行启动程序；- 停机：按照操作界面上的指示进行停机程序。
3.3 维护与保养- 清洁：保持发电机清洁，定期除去灰尘和污垢；- 润滑：按照要求对发电机进行润滑；- 维护：定期检查设备的各个部件，确保正常工作。
四、安全注意事项4.1 使用环境- 温度范围：适宜的环境温度范围；- 湿度范围：适宜的环境湿度范围。
4.2 操作注意事项- 禁止事项：禁止在高温、高湿度、易燃气体等环境下操作设备；- 防护措施：操作时需按照相关安全规范使用防护设备。
五、附件本文档涉及以下附件：- 发电机技术参数表- 发动机说明书- 维护保养记录表六、法律名词及注释- 法律名词1：注释1 - 法律名词2：注释2。
汽油发电机使用说明及注意事项
汽油发电机使用说明及注意事项汽油发电机使用说明及注意事项1：引言1.1 目的1.2 范围1.3 定义2：功能与特点2.1 电力输出能力2.2 燃油消耗率2.3 噪音水平2.4 尺寸与重量2.5 输出电压与频率2.6 自动停机功能3：安全操作指南3.1 安装3.1.1 选择安装位置3.1.2 安装步骤3.2 启动3.2.1 准备工作3.2.2 启动步骤3.3 停机3.3.1 停机步骤3.3.2 紧急停机3.4 维护与保养3.4.1 定期检查3.4.2 更换机油与空气滤清器 3.4.3 清洁机组外壳3.5 长期存放3.5.1 准备工作3.5.2 存放步骤3.6 骗局与警示3.6.1 意外触电防护3.6.2 燃油泄漏警示3.6.3 机组过载保护4：故障排除4.1 机组无法启动4.1.1 确定燃油供应4.1.2 检查电池电量4.1.3 验证电力输出连接4.2 机组发生故障停机4.2.1 检查机组是否过热4.2.2 检查油位4.2.3 检查火花塞4.3 其他问题及解决方案5：附件5.1 附件一、现场安装图纸5.2 附件二、参数及规格表5.3 附件三、维修手册注释：1：电力输出能力：指发电机的额定功率。
2：燃油消耗率：指发电机每小时消耗的燃油数量。
3：噪音水平：指发电机在工作时产生的噪音水平。
4：尺寸与重量：指发电机的尺寸大小及重量。
5：输出电压与频率：指发电机产生的电压和频率。
6：自动停机功能：指当发电机长时间运行或故障时自动停机的功能。
注：本文档涉及附件，请参阅附件部分获取相关信息。
法律名词及注释：1：触电防护：根据相关电气安全标准，采取措施防止电气设备触电伤人。
2：燃油泄漏警示：提醒用户注意燃油泄漏可能引发的火灾及环境污染风险。
3：机组过载保护：发电机在超负荷运行时的保护机制，防止设备损坏。
发电机使用说明书(中文)
3.11 发电机引线端有一座式滑动轴承，轴瓦浇锡基轴承合金（ZChSnSbDll-6），采用球面轴瓦以自调中心线，轴承座用铸铁制成，非汽轮机端轴承座与底板及油管间用绝缘间隔开，以防轴电流。轴承用压力油循环润滑系统，润滑油由汽轮机的主油泵供给，润滑油用L-TSA-32或L-TSA-46汽轮机油。
功率(kW)
3000
6000
12000
15000
偏移距离(mm)
3
4
5
5
4.3.2转子安装：
先在转子的汽轮机端装一接长轴，然后将转子、轴承一并吊起，穿入定子（见下图），当转子重心临近非汽轮机侧定子线圈端部时，接长轴已伸出定子内孔，可供钢丝绳第二次绑系，此时在定子铁心内圆垫以适当厚的纸板，使转子本体搁置在定子铁心上（护环不可搁在定子铁心上作支持点），再更换绑系，将转子移到规定位置。
1.概说
1.1 发电机为隐极式同步发电机,由汽轮机驱动。
1.2 发电机采用静止可控硅励磁。
1.3发电机采用封闭循环的通风系统,有空气冷却器。
1.4 发电机旋转方向从汽轮机端看为顺时针。
1.5 发电机的使用环境条件为:海拔不超过1000m；冷却气体温度不超过+ ;
相对湿度不大于75%；不受昆虫,爬虫及腐蚀性气体侵蚀的室内。
1.6 空气冷却器的进水温度不大于+ 。
2 运行工况
2.1 发电机在额定工况下连续运行时各部分温升限度如下:
电机部分
温升限度(K)
测量方法
定子线圈
85
埋置检温计法
转子线圈
发电机使用说明范文
发电机使用说明范文一、安全注意事项1.在使用发电机之前，请读取并理解说明书中的所有安全注意事项，并确保您和其他人员了解并遵守这些规定。
2.发电机必须放置在通风良好的地方，远离易燃物品和工作环境中的尘埃。
3.在运行发电机之前，务必确保油箱中有足够的燃油，并将燃油箱关闭，以防止泄漏。
4.在加燃油、维护或清洁发电机时，务必先将其关闭，等待发电机冷却后再进行操作。
5.在操作发电机时，禁止将任何物体接近风扇叶片，以免伤人或损坏发电机。
6.移动发电机时，务必提前关闭发电机，并等待其冷却后再搬动。
7.在停止使用发电机时，应先关闭其电源，然后才能拔掉插头，以防止电击事故。
8.发电机应定期检查和维护，确保其安全和高效运行。
二、发电机的启动和停止1.连接电器：首先将插头连接到发电机的插座上，然后将要使用的电器插头插入到发电机的插座上。
2.开启燃油阀门：将燃油阀门打开，使燃油流动到发电机的燃油系统中。
3.打开发电机的开关：将发电机的开关或按钮打开，以启动发电机。
4.发电机的冷却：启动发电机后，应等待一段时间使其冷却，以确保其正常运行。
在这段时间内，发电机的负载不应过大。
5.停止发电机的操作与启动时的操作相反：先关闭燃油阀门，然后关闭发电机的开关。
三、维护保养1.燃油：定期检查燃油的质量和量。
如果燃油质量不佳，应更换燃油，并清洁燃油系统。
2.机油：定期检查机油的质量和量。
如果机油质量不佳，应更换机油，并清洗或更换机油滤清器。
3.空气滤清器：定期清洁或更换空气滤清器，以保持引擎的良好通风。
4.冷却系统：定期检查和清洁冷却系统，确保散热器的良好工作。
5.点火系统：定期检查和维护点火系统，以确保电路的良好连接和点火效果。
6.蓄电池：检查和维护蓄电池，确保其电量充足，并清洁和固定蓄电池接线端子。
7.起动器和发电机：定期检查和维护起动器和发电机，以确保其正常运行。
四、故障排除1.无法启动发电机：检查燃油和机油质量和量是否正常，确保电源连接良好，并检查是否正常供电。
发电机说明
1、从油箱中放净汽油，或让汽油机运转到断油自停，再用清洁干布吸净化油器集油盘内少量汽油。
2、机器热态时，放出曲轴箱内的机油，再重新灌满新机油。
3、拆下火花塞，向气缸内倒入约30毫升的机油，慢慢转动曲轴使其均布，再装回火花塞。
4、对于单缸汽油机，最好将活塞放在上止点位置，即进、排气门全部为关闭状态，以免长期暴露于空气中而锈蚀。
风扇损坏
更换风扇
隔热板失效
更换隔热板
发电机组
无法启动或突然停机
控制盒接线发生短路
重新整理、接线
负载发生短路
修理负载
电源不输出
输出插座焊线脱落
焊接牢固
负载过大跳闸
减少负荷至额定值重新合闸
仪表无指示
仪表损坏
更换
仪表接线脱落
重新整理、接线
第五部分 存放
储存期在30天以上的发电机，将机器中汽油全部放净，以免在化油器、滤清器和油箱里形成结胶。
7500
3500
11000
4500
13000
额定功率(W)
2000
6000
3300
10000
4000
12000
额定电压(V)
230
400
230
400
230
400
功率因数
1
0．9
(滞后)
1
0．9
(滞后)
1
0．9
(滞后)
频率(HZ)
50HZ
电压波形畸变率
小于2%
发电机形式
三相交流
发动机
发动机功率(HP)
4.1发电机组的维护保养
为使机组能正常工作，必须认真对机组进行维护保养，对于本说明书中制定的维护保养制度，用户可视情况做适当安排，但不要无故省略保养项目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机组基础要求
机组具有极好的减震性能，故发电机组不需要特定的基础，机组可直接安装在水平面及具有足够强度的混凝土地面上。
地面要求水平、平整，平整度要求在±0.5°的平面内，并要求地面须能够承受发电机组本身的静态重量1.5~2倍。
若机房内地面不能满足承载力要求，则可采用混凝土基础安装，这是一种简单可靠、成本低廉的安装方法。
该混凝土基础通常应高出普通地面约100~200mm，使其形成一个基座。
在浇注混凝土基础平台座时，应注意：
①确保混凝土基础水平；
②确保基础平台有足够的承载发电机组的能力。
③对基础的要求
机组发动机与发电机之间采用标准SAE联接方式，可保证极高的同轴度，进而使机组自身的震动降至最低，在发动机、发电机与底座油箱之间，设有高效弹簧橡胶减震垫，其可吸收机组90%以上的震动，保证机组的单振幅度小于0.3mm，同时也使得安装极为简单，只要地板或其础承重足够，一般考虑能承受机组自重 1.5-2倍以上即可，可将机组直接置于基础上。
1.机房土建（由用户完成）
需要为机组制作一混凝土基础，保证最小2.5吨承重要求及表面平整，具体制作方法可参见“基础图”。
机组就位安装
基础制作完成即可将机组移入机房就位于机房基础上，发电机之间安装有高效减震装置，可将机组直接置于地面之上即可。
机组标准安装图
2.机组安装对基础的要求
用于安放和固定柴油发电机组的基础底座非常重要，它必须符合下列要求：
–支承整台机组的重量和机组运行时不平衡力所产生的动态冲击负载
–具有足够的刚度和稳定度，以防止发生变形而影响柴油发动机和主交流发电机及附件等的同轴度
–吸收机组运行时所产生的振动，防止将振动传递给基础和墙壁等
–基础应尽可能平整光滑
–预留排放槽，以便废水污油等及时流走
通常，混凝土安装基础是一种可靠简便的安装方式，建议用户优
先采用。
当浇注混凝土底座时，应确保混凝土顶面相当平整、没有任何损伤。
建议用户结合使用水平仪或类似仪器进行机组及排气系统的安装。
附：混凝土底座厚度的计算方法：
D = 1.2×W/（Q×B×L）
式中：D = 混凝土底座厚度 (m)
W = 机组总重量(kg)
Q = 混凝土比重(kg/m3)
——一般可用 2402.8 kg/m3
B = 底座宽度(m)
L = 底座长度(m)
一般说来，柴油发电机组的混凝土平台高度只需在150 ~ 200mm 之间就可以了。
另外，用于制作混凝土平台的底土同样必须有足够的承载强度来承受它上面的整个装置和混凝土基础的总重量。
以下标准配置的柴油发电机组已安装有高效减振装置一套，这是专为减少柴油发电机组在启动和着车后正常运行时的振动传达至基础和周围墙体而设的。
机组需要在机组安装就位时加装减振装置。
