贵阳长虹空调维修变频维修技巧
变频空调维修技巧
变频空调器在家电族中是一个新产品，还没有到维修时期，但也有偶然遇见此类空调出现故障，在此提醒和告诫大家，在维修中应注意以下几点:
(1) 变频空调器在维修时，应按其功能划分为几大部分，就室内机而言(与定速机相同部分不再累诉) ，包括开关电源、直流风扇电机驱动、通信电路;室外机包括开关电源、直流风扇电机驱动(BQ 系列)、通信电路、模块及驱动电路、位置反馈电路(BQ 系列)。
根据故障代码，检查相应功能电路。
(2) 在充加制冷剂时，控制器开关要放在试运行(即强制运行方式)或制冷状态，通过调节设定温度的方式，使变频压缩机工作于50HZ 状态下(频率低，冲氟时间较长;频率高，冲氟时易产生液击) ，此时按量加入制冷剂，低压侧的正确压力与普通空调器相近，如果变频空调器工作高速或低速状态加制冷剂，低显侧的正确压不易正确掌握。
(3) 变频空调器中的温度传感器起着非常重要的作用。
室内机有室内温度传感暑岳和蒸发器温度传感器·室外机有室外温度传感器，排气口温度传感器和冷凝暑吾温度传感器，均为负温度系数(温度越高，阻值越小，反之亦然)。
有的传J惑器在长期使用后发生阻值变化，使控制特性改变(如室内温度传感器阻值变大J§, 后，会引起变频器办出频率偏低) ，为了保证控制精度及其相同的工作特性，
确定传感器有故障后，应换用原型号产品G 变频机(普通机)所用温度传感
器除排气口温度传感器外( 100 度时10K )，其余温度传感器阻值相同(25
度时10K) 。
(4) 在空调器出现故障时，如果要鉴别整个控制系统是否有故障，可将室内机控制器上的开关放在"试运行"档上，这时微处理器会向变频器发出-个频率为50HZ. 的信号(会屏蔽温度传感器等故障)。
如果这时空调器能运转，而且保持该频率不变工作，二般认为整个控制系统无大问题，可着重检查各传感器是否完好。
假如这时空调器无法运行，则可能整个控制系统有故障，检测方法如下:
1)通信电路。
在检测通信故障时，用万用表交流电压250V 档测试，在零线与信号线问如果有电压来回变化且室内机通信指示灯持续闪烁，贝IJ表明通讯正常，否则通讯电路有故障。
2)功率模块。
在检测功率模块故障时，①用万用表二极管档测量功率模块，"十"极(黑表笔)与U 、V 、W 极(红表笔)间或U 、V 、W 与"一"极间正向电阻应约为380-450 Q 且反向不导通，否则功率模块有故障。
②用万用表交流电压档测量功率模块驱动直流压缩机的电压，其任意两相间的电压应在。
一160V 之间并且相等，否则功率模块损环。
如果驱动的触发电压不正常或者消失，烧模块是肯定的事，所以维修变频器一定要把驱动电路弄好，把坏模块的那→路的驱动电路彻底修好，最好不接模块，单独给驱动板通电.驱动修好的一般标准是6 路触发电压两两相同，但也有例外，检查电容容量，如果电容容量不够，机器在负载时很容易坏模块。
变频模块出现故障后一定要检查直流电容，交电流滤波电容，扼流线圈，桥堆。
注:更换功率模块时，切不可将新模块接近磁性物体或用带静电的物体接触模块，特别是接触信号端子的插口，否则极易引起模块内部击穿，导致无法使用，造成经济损失的是自己。
3) 电抗器。
在检测电抗器时，用万用表R*Q 档进行测量，其绕组电阻值为约为1欧。
4) PTe。
在检测PTe 时，用万用表的电阻挡，在环境温度25°C 时，测量其电阻值约为35-55 欧。
5) 压缩机。
在检测变频压缩机时，用钳子先拨下U 、V 、W 的导线。
测量三相间的阻抗，若三相的阻抗相同，说明压缩机绕组良好，否则压缩机绕组间有短路故障。
6) 电解电容。
变频空调器中，大容量的电解电容，最大为2000-4500Uf ，即使切断电源仍然会有残留有充电电荷，所以对电解电容要先用烙铁、插头等物体充分放电后，用指针万用表R*10K 档检测，指针应先是指到0 ，然后又慢慢回到∞，否则电解电容损坏。
7) 传感器。
如果空调器出现频率无法升降与保护性关机等故障，应首先考虑检查传感器，大多数传感器可以从插座上拨下，从外表上即可判断好坏。
用手可温水加热，用万用表R*100 档测其阻值，看它阻值是否有变化，无变化则判定传感器损坏o。
变频空调常见故障维修
手动旋转风机轴， DC 此时万用表指针
会摆动。
五、滑动门故障维修（FC）
当空调开启或关闭时，光电检测到面板或（I系列扫风） 的位置，若IC收不到正确的光电开关信号，就会报FC故障 代码。
王者系列柜机
工作状态 滑动门开启状态 滑动门关闭状态
UP(上限位光电开关) 高电平（5V输出） 低电平（0V输出）
9、E6、自动开关机或上电无反应 1、主芯片
2、主芯片电源的检测
10、无显示或风机等不工作 1、IC2003驱动芯片
外机
内机
2、驱动芯片的检测
12V
DC
二、通讯故障的检修（E6）
1、通讯故障（E6）
连续3分钟室内外机不能正常地交换数据。 原因：1、内外机连接线接错或断路；
2、通信电路中光耦等损坏； 3、室外机控制器因电源或其它故障未工作。
序号 故障位置
原因
1
光电开关 光电开关损坏，无法给IC信号，故障常见。
2
结构件
由于结构件未能到达光电开关合理的位置，IC 无法接收到正确信号，故障常见。
3
微动开关
对于I系列柜机，微动开关损坏，导致光电开关 信号异常，故障少见。
4
连接线
光电开关到主板板、显示板的连接线，脱落、 断开接触不良，造成信号异常，故障少见。
三、模块故障维修（H5）
压缩机变频控制模块无法正常工作。
原因：1、IPM电流过大； 2、15V供电电压过低； 3、模块温度过高； 4、电网电压突然变化； 5、人为地在压缩机运转过程中断开，电源未停够3 分钟又立即开机等。 6、其他负载问题导致的误报。
一般情况下，开机一段时间才出现保护，并 且过一段时间又可以自动恢复，多为模块散热不 良造成。而上电开机即刻保护，多为IPM模块某 路IGBT已经烧毁。
长虹空调维修故障代码[1]
![长虹空调维修故障代码[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/ce2d2a4b58f5f61fb6366651.webp)
KFR-120LW/MKFR-120LW/MASKFR-71LW/M 无显示制冷剂不足E1控制面板测到室内机传来的异常信息E2控制面板测到室内机传来的异常信息E3室内机测到从控制面板传来的异常信息E4室内机测到从室外机传来的异常信息E5室内机测到从室外机传来的异常信息E6室外机测到从室内机传来的异常信息E7室外机测到从室内机传来的异常信息P1室内风扇电机热保护器动作P2室外风扇电机与压缩机热保护动作P3排气温度异常P4高压开关动作P5逆相保护动作（对KFR--71LW/M是控制板开关位置设置错）P6室内机与室外机的模式不兼容F1室内机热敏电阻断路或受损F2室内机热敏电阻短路或受损F4室外机热敏电阻短路或受损F5室外机热敏电阻短路或受损F6室外机热敏电阻短路或受损F7室外机热敏电阻短路或受损F8室外机热敏电阻短路或受损H1压缩机电机过载H2压缩机电机堵转H3压缩机电流检测异常H6低压开关动作H7连接室内机与室外机线路或管路接错备注：E 0 表示通讯正常KF-75LW/WDS F3 室内风扇电机热保护器动作KF-75W/W3S F4 低压开关保护KFR-75LW/WDES F5 逆相保护KFR-120LW/WDS F6 缺相保护KF-120LW/WS H1 压缩机过电流保护H2 压缩机堵转保护H3 检测不到压缩机电流P1 制冷过载保护P2 制热过载保护P3 系统异常保护P4 自动模式下室内温度传感器异常无显示制冷剂不足E1 控制面板测到从室内机传来的异常信息E2 控制面板测到从室内机传来的异常信息E3 室内机测到从控制面板传来的异常信息E4 室内机测到从室外机传来的异常信息E5 室内机测到从室外机传来的异常信息E6 室外机测到从室内机传来的异常信息E7 室外机测到从室内机传来的异常信息P1 室内风扇电机热保护器动作P2 室外风扇电机与压缩机热保护器动作KFR-120LW/M P3 排气温度异常KFR-120LW/MAS P4 高压开关动作KFR-71LW/M P5 逆相保护(对KFR-71LW/M是主控板上开关位置设置错误)P6 室内机与室外机的模式不兼?F1 室内机热敏电阻断路或者受损F2 室内机热敏电阻断路或者受损F4 室外机热敏电阻断路或者受损F5 室外机热敏电阻断路或者受损F6 室外机热敏电阻断路或者受损F7 室外机热敏电阻断路或者受损F8 室外机热敏电阻断路或者受损H1 压缩机电机过流H2 压缩机电机堵转H3 压缩机电流检测异常H6 低压开关动作H7 连接室内机和室外机线路或管道接错E1 通讯异常KF-75LW/W3SKFR-75LW/WD3SKFR-120LW/WDS E1 主控板与面板之间通讯错误E2主控板与室外板之间通讯错误F1高压开关保护F2室外风扇电机热保护器动作F3室内风扇电机热保护器动作F5逆相保护F6却相保护H1压缩机过流保护H2压缩机堵转保护H3检测不到压缩机电流P1制冷过载保护P2制热过载保护P3系统异常保护P4自动模式下室内温度传感器异常KF-75LW/WDS F3 室内风扇电机热保护器动作KF-75W/W3S F4 低压开关保护KFR-75LW/WDES F5 逆相保护KFR-120LW/WDS F6 缺相保护KF-120LW/WS H1 压缩机过电流保护H2 压缩机堵转保护H3 检测不到压缩机电流P1 制冷过载保护。
变频空调器原理及维修
变频空调器由压缩机、冷凝器、蒸发器和控制电路等组成。每个部件都有特 定的功能，协同工作以实现空调功能。
常见的变频空调器故障类型
变频空调器常见故障包括压缩机故障、温度控制失效、制冷效果不佳等。了解故障类型有助于更快地定位和解 决问题。
变频空调器的维修方法
掌握变频空调器的维修方法是维护和修理空调系统的关键。包括清洁和更换滤网、排除压缩机故障、检查和修 复电路等。
变频空调器原理及维修
欢迎来到变频空调器原理及维修的演示！在这里，您将了解变频空调器的工 作原理、常见故障类型以及维修方法。让我们开始吧！
变频空调器的工作原理
变频空调器采用变频技术，通过调整压缩机的转速达到精确的温度控制。这种技术能够提高能效，减少能源消 耗，让您享受更舒适的室内环境。
ห้องสมุดไป่ตู้
变频空调器的结构和组成
常见的变频空调器维修案例
通过几个真实案例，我们将深入了解变频空调器维修过程。从故障现象到解决方案，让我们一起学习如何快速 解决问题。
如何预防变频空调器故障
预防胜于治疗。我们将分享一些预防变频空调器故障的实用技巧，以保持您的空调系统的良好运行状态。
维修变频空调器的注意事项
维修过程中要注意安全和正确性。我们将提供一些重要的注意事项，以确保 您的维修过程安全、高效。
变频空调通讯故障检修流程与维修方法
清除室外机电脑板灰尘烘干除朝气
重新调整室内外机连机线 将空调室内外机连机线采用屏蔽线连 接，将室外机电控部分用铝薄胶纸进 行屏蔽消除干扰干扰，向用户做好解 释。 更换室外机电脑板或功率继电器，用 万用表检测继电器线圈电阻值一般在 140-200欧姆。 重新紧固室外机强电源电路元器件之 间的连接线接插件的插头，或调整插 头和插座接触良好。 重新将室外机电抗器连接线接插件接 插牢固。 1.用万用表检测室内、外机电脑板上 的通讯器件：光电藕合器TLP741； TLP371；TLP521内的光电三极管与发 光二极管正反向电阻； 2.整流二极管1N4007正向电阻约500 欧姆，反向电阻无穷大， 3.光电 藕合器限流电阻是否烧断，重新更换 相关器件。 1.检查检测室内机显示屏与室内机电 脑板之间的连接线是否连接牢固、接 触良好； 2.为 室内机显示面板损坏，重新更换。 3.室内机电脑板损坏，重新更换室内 机电脑板。 1.检查检测室外机电脑板与功率模块 之间的通讯信号线线束接触不良或线 束脱落重新连接或调整线束插头线； 2.功率模块坏； 3.室外机电脑板损坏； Nhomakorabea检修流程
检修工具
万用表、 十字螺丝刀、 平口螺、丝刀 、 尖 咀钳、 电烙铁、
室外机功率模块损坏
1
1.室内外机连机信号线 断2.室内外机连机信号 线接触不良； 3.信号线之间漏电； 4.信号线接错； 5.室外机接线端子排老 化严重
2
3 4 5 6 7
室内机和室外机电脑板 （通讯元器件）损坏： 1.室内机电脑板有通讯 指示灯机型，首先观察 通讯指示灯的工作状 态，正常时；按每秒1HZ 闪烁3次不间断发送接收 信号； 2.室内机电脑板有通讯 指示灯间歇性发送后， 灯亮约3秒间隔再发送说 明室内机正常，故障在 外机或连机线； 3.室内机电脑板有通讯 指示灯常亮或不亮，说 明室内机电脑板无正常 供电或通讯电路故障， 4.采用万用表检测内外 机端子排1-3和2-3之间 的通讯信号电压，应有 不间断的交流或直流脉 室外机上的保险丝烧断 损坏 室外机整流桥损坏（击 穿开路） 室外机上的PTC电阻器件 损坏 室外机接线端子排老化 严重，接触不良 早期老品室外机电脑板 因天气下雨空气湿度 大，电脑板受潮后产生 故障

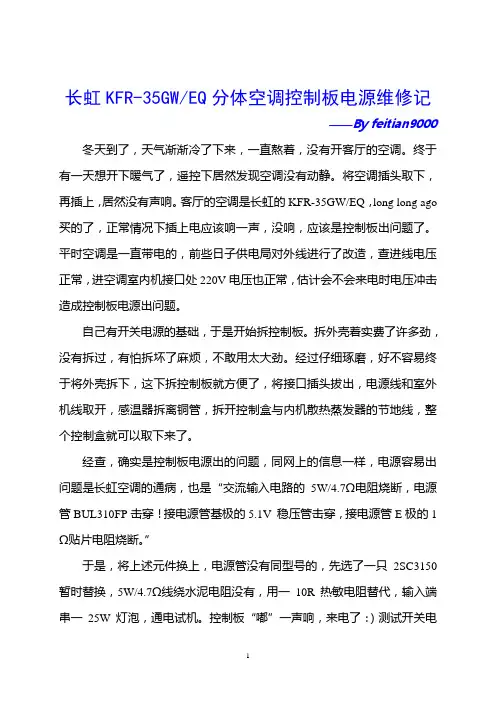

长虹KFRGWEQ分体空调控制板电源维修记
长虹KFR-35GW/EQ分体空调控制板电源维修记——By feitian9000 冬天到了，天气渐渐冷了下来，一直熬着，没有开客厅的空调。
终于有一天想开下暖气了，遥控下居然发现空调没有动静。
将空调插头取下，再插上，居然没有声响。
客厅的空调是长虹的KFR-35GW/EQ，long long ago 买的了，正常情况下插上电应该响一声，没响，应该是控制板出问题了。
平时空调是一直带电的，前些日子供电局对外线进行了改造，查进线电压正常，进空调室内机接口处220V电压也正常，估计会不会来电时电压冲击造成控制板电源出问题。
自己有开关电源的基础，于是开始拆控制板。
拆外壳着实费了许多劲，没有拆过，有怕拆坏了麻烦，不敢用太大劲。
经过仔细琢磨，好不容易终于将外壳拆下，这下拆控制板就方便了，将接口插头拔出，电源线和室外机线取开，感温器拆离铜管，拆开控制盒与内机散热蒸发器的节地线，整个控制盒就可以取下来了。
经查，确实是控制板电源出的问题，同网上的信息一样，电源容易出问题是长虹空调的通病，也是“交流输入电路的5W/4.7Ω电阻烧断，电源管BUL310FP击穿！接电源管基极的5.1V 稳压管击穿，接电源管E极的1Ω贴片电阻烧断。
”于是，将上述元件换上，电源管没有同型号的，先选了一只2SC3150暂时替换，5W/4.7Ω线绕水泥电阻没有，用一10R热敏电阻替代，输入端串一25W灯泡，通电试机。
控制板“嘟”一声响，来电了：）测试开关电源输出部分，两组分别为13.5V和35V左右，其中13.5V经7805输出5V 也正常。
开关频率约70KHz左右断续工作（低负荷）。
断电，装盒，上机放上原位，接上所有接口，插电……，只见控制盒内一小火花一闪，“叭”，TMD，又完蛋了：（取下来再查，除电源管、5.1V 稳压管、1Ω电阻外，3.15A保险管也烧断。
换3A保险管、1Ω电阻、5.1V 稳压管，10R热敏电阻换8.2Ω/5W水泥电阻、电源管BUT12AF，串入25W灯泡，通电试机。
长虹空调维修实例(一)
长虹空调维修实例(一)
毛其英
【期刊名称】《家庭电子》
【年(卷),期】2005()11S
【摘 要】1．KFR-25GW/H空调器工作效果不好 故障现象：空调器在安装后能运
行，但制冷、制热效果不好，且断续性停机。
【总页数】3页(P27-29)
【关键词】维修实例;长虹空调;故障现象;空调器
【作 者】毛其英
【作者单位】浙江
【正文语种】中 文
【中图分类】TP311.1;TM925.12
【相关文献】
1.长虹定速空调故障维修实例(一) [J], 王晓东
2.长虹定速空调故障维修实例(二) [J], 王晓东
3.长虹变频空调故障维修实例(上) [J], 马旭东
4.长虹变频空调故障维修实例(下) [J], 马旭东
5.长虹空调维修实例(二) [J], 毛其英
因版权原因，仅展示原文概要，查看原文内容请购买
长虹空调常见4种故障检修经验
长虹空调常见4种故障检修经验
杜德云
【期刊名称】《家电维修》
【年(卷),期】2022()12
【摘要】故障现象1:定频空调室外机不启动。
分析检修:根据维修经验该故障原因较多,如:室外主控板自身发生故障,压缩机驱动板有问题,启动电容变质,甚至压缩机
损坏,需要逐一检测排查才能确定。
在检修过程中发现,室外机的压缩机不启动,或者风扇不转/转速慢时,通常情况是启动电容(个头大的是压缩机启动电容,个头小的是
风扇启动电容)损坏,如图1所示。
【总页数】3页(P28-29)
【作者】杜德云
【作者单位】不详
【正文语种】中文
【中图分类】TM9
【相关文献】
1.长虹系列微电脑控制空调器故障代码及检修方法
2.长虹空调常见故障分析与检修方法
3.长虹空调常见故障分析与检修方法（下）
4.经验谈--长虹变频空调显示“E4”故障代码的检修方法
5.长虹激光投影机常见故障检修(上)
因版权原因，仅展示原文概要，查看原文内容请购买。
变频空调常见故障维修
变频空调常见故障维修目录一、内机不通电二、内机通电正常，外机不工作(关于故障空调自检的几点说明)三、直流压机失步故障四、控温不准五、通讯电路故障六、噪音大的故障维修变频空调检修一、内机不通电：1、检查电源电压是否稳定；相序是否正确；电源线径、开关、插座容量是否匹配；接线是否牢固；在空调随机附带的电源插头上面均有以下标志：“L”--火线；“N”-中线；“〨”—保护接地线；这些标志提示我们，用户的电源必须与公司的电源插头标志相符合：相序必须是左零右火，能够良好接地，这些措施可以有效避免空调外壳出现感应电压，防止受到外部干扰。
变频空调检修一、内机不通电：电源检测仪可以检测到用户电源是否缺中线、是否缺保护接地线、接线是否正确、接线是否接反、地线是否带电等各类单项电源接线错误。
变频空调检修一、内机不通电2、细致的检查空调内机的电源插座或空开接线和用户家的进户电源开关接线接触是否良好，如果电源电压正常，只是接线接触不良，这样容易导致空调有时使用正常，有时会出现自动关机现象；3、检查用户的电源线的容量是否足够，主要是针对农村自建房用户和用户私自安装的电源线，电源电压不稳定或者电源线细会引起空调运行后自动保护停机或者因为启动电流较大而不能启动的现象；变频空调检修一、内机不通电4、根据实际维修经验，空调的工作电压范围一般在190~230V,在此基础上可以变化±20V,这个变化值只是空调工作电压的极限值，空调在此范围内可以工作，但不能长期工作，如果电压变化不稳定，空调会自动保护；5、空调内机一般都是采用的变压器电源，通电不工作，检查交流供电正常，测量电源变压器输出端是否有输出电压，如果有就换内机板，没有则换变压器。
变频空调检修二、内机通电正常，外机不工作1、检测内机风向是否可调，风速是否可调，遥控器温度加减、模式转换功能是否正常，这样是为了验证内机是否有其它故障原因，对于挂机内风机是有反馈的，如果风机无反馈会出现内机通电无反应，外机不工作的现象。
变频空调常见维修故障判断及处理
变频空调常见维修故障判断及处理1. 安装注意事项（1）空调室外机要选择通风良好的位置，否则会造成空调一直低频工作，压缩机和变频模块容易频繁保护，严重时会导致停机。
（2）连接线一定要加装固线夹，避免拉断连线，接头线要牢固，否则容易引起火灾事故。
（3）所有变频空调机必须可靠接地，用户家没有地线的，要提出想办法解决，当空调没有接地线时常见收障现象是频繁开停机，工作不稳定。
（4）所有变频空调机安装时内外机连线，必须采用变频机专用配线。
2. 维修注意事项⑴室内部分环境感温包开路：整机制冷时不启动或启动下就停机，制热时工作正常，且一直是高频运转。
管温包开路时，分体机和灯箱机柜，容易出现工作6至10分钟就停机，液晶显示的会显示E2并停止室外机。
管温包短路时：制冷无防冻结保护，外机不启动：制热时无防高温保护。
整机不工作。
所有温控元件阻值有偏差时，频率会出现一直高频不降频或是一直低频不上升。
（有些温控元件在不通电的情况下阻值正常，最好是通电检查。
）⑵室外部分压缩机过热保护器，当出现保护时，停室外机，外机主板指示灯闪烁且长时间开不了机。
室外机霜管温头开路时：制冷正常；制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。
外室化霜管温短路时：制冷、制热室外机均不会工作。
室外机环境感温包开路时：对空调机运转不受影响。
室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。
压缩机排气口管温开路时：空调机运转一直处于高频（不会降频）。
压缩机排气口管温短路时：制冷/制热时均开不起机。
变频器（模块）的故障判断及更换。
a. 开机后测量P+、N-之间是否有300V左右的直流电压。
b. 检查+5V与+12V输出是否正常，可以在室外主板上找点测量。
c. 如（a）和(b)正常之后，检测U、V、W三相是否有平衡的交流电输出。
（在检测U、V、W之间电压时，最好是将压缩机连线拆下检查）d. 如（a）、(b)、（c）都正常之后，检查压缩机线圈阻值是否正常。
变频空调维修方法
变频空调维修方法近几年变频空调逐渐变得热销，很多购买了变频空调的消费者，对于变频空调原理还不是很了解，当变频空调出现问题的时候，也不知道该如何处理，下面为大家精心整理了一些关于变频空调维修，希望对你有所帮助，欢迎查阅。
变频空调维修方法1、变频空调出现故障的时候，我们可以先看看空调的室内外机的连接头是否出现了问题，同时在观看空调冷凝器的翅片上是否有灰尘，之后再观察空调的室内机和室外机的风机运转是否正常。
之后再看压缩机的吸气管是否结露和过滤器是否结霜，同时还可以检查空调的显示屏上出现的空调故障代码，根据空调的故障代码来判断空调出现的故障。
2、我们除了检查出现的故障外还可以用听的方式来检查，首先我们可以听一听空调的室外机和室内机的风扇运转的声音是否流畅，压缩机在运行的过程中有没有摩擦声或者是共振产生的异常响声，之后再听一听冷凝剂在流动时的流液声。
3、在听了和看了之后，可以用摸的方式进行检查，摸主要是为了感知空调在工作的过程中各个部件的温度是不是运行时产生的正常温度，这样我们就可以检查出空调出现的故障是不是运行过程中温度过高而引起的。
4、在看、听、摸之后才能够采用闻的方式，闻主要是为了闻出空调压缩机的内外线圈有没有因为压缩机温度升高散发出的焦味，同时闻线路板、继电器、功率模块有没有焦味，用闻的方式同样是为了确认空调在使用的过程中是不是某一部件因为温度过高被烧而发出的焦味。
变频空调故障的维修注意事项1.故障判断。
先将室内机控制器的开关置"试运行"档，若空调器能运转且运转稳定，可认为控制系统基本正常，应着重检查各传感器是否良好。
2.空调器无法运行。
多为系统故障，如果空调器出现转速不变或保护性关机等故障，应首先检查传感器。
可用万用表R×100档测其阻值是否变化。
有的传感器阻值虽能随温度变化，但其控制特性差，也会引起变频器控制不正常，应视情况检修或更换传感器。
3.运行中突然关机。
空调器运行中，有时突然，在启动室内风扇工作几分钟后也自动关机，而室外机始终不工作。
