长虹空调KFR-50LWQ1B维修手册
空调维护手册
空调维护手册
1.定期检查（每周）
1.1检查压力表是否有压力，并做标识，定期检查压力有无降低。
1.2检查干燥过滤器呐子有无渗油现象
1.3检查压缩机、风机固定螺丝无松动痕迹（设备使用时）
2.通电开机注意事项
2.1 开机通电前，检查压缩机、风机电机、电加热器绝缘情况，此项
禁止在通电情况下进行，触电危险！
2.2 开机前，压缩机曲轴加热先通电加热4小时以上
2.3打开门板，检查送风风机是否转动灵活，检查风机是否生锈卡死2.4电机开机前，空间加热先通电加热4小时以上
2.5开机前，风机先启动确认运转正常后再正常开机
3.定期维护保养（每月）
3.1 定期清理过滤网
3.2定期吹扫冷凝器灰尘
3.3定期清扫设备表面灰尘
3.4风机轴承加润滑油
3.5设备长期不用，盲孔板进行防护，防止灰尘进入设备内
3.6设备长期不用，建议定期(每月)通电开机运转3-4小时，防止故障。

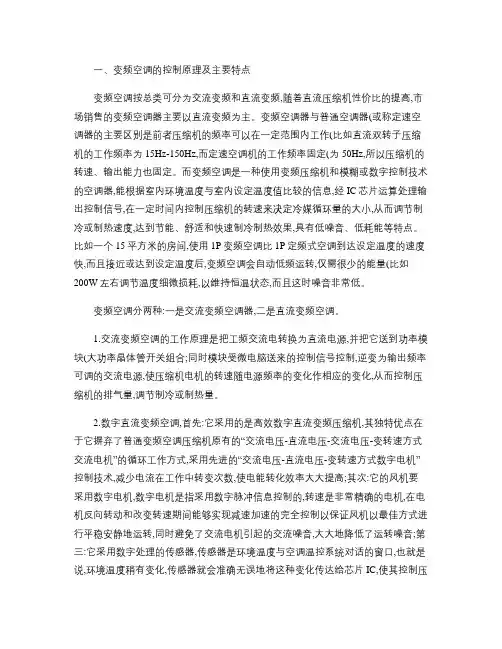

长虹变频空调维修指南概要
一、变频空调的控制原理及主要特点变频空调按总类可分为交流变频和直流变频,随着直流压缩机性价比的提高,市场销售的变频空调器主要以直流变频为主。
变频空调器与普通空调器(或称定速空调器的主要区别是前者压缩机的频率可以在一定范围内工作(比如直流双转子压缩机的工作频率为15Hz-150Hz,而定速空调机的工作频率固定(为50Hz,所以压缩机的转速、输出能力也固定。
而变频空调是一种使用变频压缩机和模糊或数字控制技术的空调器,能根据室内环境温度与室内设定温度值比较的信息,经IC芯片运算处理输出控制信号,在一定时间内控制压缩机的转速来决定冷媒循环量的大小,从而调节制冷或制热速度,达到节能、舒适和快速制冷制热效果,具有低噪音、低耗能等特点。
比如一个15平方米的房间,使用1P变频空调比1P定频式空调到达设定温度的速度快,而且接近或达到设定温度后,变频空调会自动低频运转,仅需很少的能量(比如200W左右调节温度细微损耗,以维持恒温状态,而且这时噪音非常低。
变频空调分两种:一是交流变频空调器,二是直流变频空调。
1.交流变频空调的工作原理是把工频交流电转换为直流电源,并把它送到功率模块(大功率晶体管开关组合;同时模块受微电脑送来的控制信号控制,逆变为输出频率可调的交流电源,使压缩机电机的转速随电源频率的变化作相应的变化,从而控制压缩机的排气量,调节制冷或制热量。
2.数字直流变频空调,首先:它采用的是高效数字直流变频压缩机,其独特优点在于它摒弃了普通变频空调压缩机原有的“交流电压-直流电压-交流电压-变转速方式交流电机”的循环工作方式,采用先进的“交流电压-直流电压-变转速方式数字电机”控制技术,减少电流在工作中转变次数,使电能转化效率大大提高;其次:它的风机要采用数字电机,数字电机是指采用数字脉冲信息控制的,转速是非常精确的电机,在电机反向转动和改变转速期间能够实现减速加速的完全控制以保证风机以最佳方式进行平稳安静地运转,同时避免了交流电机引起的交流噪音,大大地降低了运转噪音;第三:它采用数字处理的传感器,传感器是环境温度与空调温控系统对话的窗口,也就是说,环境温度稍有变化,传感器就会准确无误地将这种变化传达给芯片IC,使其控制压缩机与风机转速,进行调温,使室内温度始终处于一种近似恒温状态。
家电行业产品维修手册
家电行业产品维修手册摘要：本手册旨在为家电行业的维修技术人员提供详细指导，以帮助他们高效地处理各种常见家电故障。
通过本手册的使用，技术人员将能够快速诊断和修复家电产品的故障，提高服务质量和客户满意度。
第一章：引言家电行业作为现代生活中不可或缺的一部分，随着科技的进步和人们对生活品质的追求，家电产品的种类和复杂度不断增加。
随之而来的是家电维修技术人员面临的挑战也日益增加。
本维修手册针对常见的家电产品，提供了一系列故障诊断和修复方法，帮助技术人员快速解决问题。
第二章：常见家电故障2.1 冰箱故障- 无法制冷或制冷效果差- 有异常噪音- 漏水问题2.2 洗衣机故障- 无法正常启动或关闭- 不洗或不甩干衣物- 异常噪音或振动过大2.3 空调故障- 无法制冷或制热- 不工作或自动关机- 有异味或漏水2.4 电视故障- 无法开机或关机- 无图像或图像不清晰- 无声音或声音失真第三章：故障诊断与修复方法3.1 冰箱故障诊断与修复- 检查压缩机与冷却系统- 清洁或更换冷凝器和蒸发器- 更换损坏的压缩机零件3.2 洗衣机故障诊断与修复- 检查电源和控制面板- 检查电机和传动系统- 检查水位开关和水阀3.3 空调故障诊断与修复- 检查电源和电路连接- 清洁或更换空气过滤器- 检查冷凝器和蒸发器的问题3.4 电视故障诊断与修复- 检查电源和信号线路- 清洁或更换显示屏或电子元件- 重置或升级软件系统第四章：维修注意事项4.1 安全操作- 维修时注意电源和电路的安全- 使用绝缘工具和个人防护装备- 遵循相关安全规定和标准4.2 环境保护- 安全处理故障家电的废弃物- 注意使用环保材料和清洁剂- 推广可再生能源和高效能源的使用4.3 服务态度和技巧- 积极主动地与客户沟通和解释维修情况- 耐心、细致地进行故障诊断和修复- 做好维修记录和服务报告，为客户提供参考和保修依据结论：本维修手册提供了家电行业维修技术人员在处理常见故障时的详细指导。
长虹彩电维修资料与维修经验大集合[1]
![长虹彩电维修资料与维修经验大集合[1]](https://img.taocdn.com/s3/m/33b3ca32ee06eff9aef8077f.png)
长虹彩电维修资料与维修经验大集合使用方法：用Word打开，按Ctrl+F查找，输入你想查找的关键字！长虹电视机通病一览表！！！一、1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。
3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。
4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。
[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。
经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。
注：如把本机按键插座取下，频道自动翻转。
6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。
10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。
代负载时2秒钟烧行管。
11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。
12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。
变频空调维修手册
1、室内机可显示故障信息1．柜机故障显示2．挂机故障显示2、变频维修小板可显示故障信息3、不可显示保护二、排查故障1、柜机故障分析2、挂机故障分析3、通用故障分析4、不可显示保护分析附表1（T1、T2、T3、T4、TH温度对照表）附表2（排气温度对照表）附表3（变频检测小板简单的操作说明）1、室内机可显示故障信息1．柜机故障显示二、排查故障1．柜机故障分析1、故障现象：柜机室内显示板E0（室内机EEPROM参数错误）故障范围：室内电控排查步骤：室内电控故障，更换室内电控；2、故障现象：柜机室内显示板E1（室内温度传感器故障）故障范围：室内电控、室内温度传感器排查步骤：第一步：检查室内温度传感器接插是否良好，传感器线组和主控板连接线组是否有破损及断裂；第二步：换上一个良好的温度传感器（若无现成的传感器，则跳过此步操作，直接按第三步操作），若故障现象取消，则确定传感器故障，更换传感器；若故障现象不能取消，则确定室内电控故障，更换室内电控；第三步：确定传感器接插没问题后，把室内环境温度传感器插头拔下，使其温度接近环境温度，用万用表量传感器的电阻值（如：图1）；柜机T1传感器（图1）第四步：大概估算此时室内温度情况，反查对应的温度表电阻值（附表1），若温度对应电阻阻值偏离很大（温度阻值偏差在5度以上），则传感器故障，更换室内温度传感器；若温度对应电阻阻值偏差很小（温度阻值偏差在5度以下），则电控故障，更换室内电控；3、故障现象：柜机室内显示板E2（室内蒸发器温度传感器故障）故障范围：室内电控、室内蒸发器温度传感器排查步骤：参考E1故障的排查步骤进行排查；4、故障现象：柜机室内显示板E3（室外机温度传感器或EEPROM故障）故障范围：室外电控、室外温度传感器排查步骤：第一步：接上变频维修小板，观察小板显示的故障：若显示E51（室外机EEPROM故障）：更换室外电控；第二步：若变频维修小板显示传感器故障，则按照以下代码锁定范围：E52（室外盘管T3温度传感器故障）：反查对应的温度表电阻值（附表1）E53（室外环境T4温度传感器故障）：反查对应的温度表电阻值（附表1）E54（室外排气温度传感器故障）：反查对应的温度表电阻值（附表2）E55（室外回气温度传感器故障）：反查对应的温度表电阻值（附表1）第三步：锁定故障范围后，可参考E1故障的排查步骤进行排查；5、故障现象：柜机室内显示板E5（主控板与显示按键板通信故障）故障范围：室内电控、显示电控排查步骤：1．带上一个正常工作的变频柜机显示板，不分机型，接上室内电控：若故障消失，则确定原显示电控故障，更换显示电控；若故障不消失，则确定室内电控故障，更换室内电控；2．同理，带上一个正常工作的变频柜机室内电控，不分机型，接上电源及全部负载以及显示板：若E5故障消失（注：由于室内电控可能存在搭配上的问题，所以有可能报其他故障，只要不显示E5故障即可判断），则确定原室内电控故障，更换室内电控；若E5故障不消失，则确认显示电控故障，更换显示电控；3．如果没有条件带显示电控或室内电控，则按以下步骤进行检测：第一步：观察显示连接线组是否有破损，如有破损可以直接更换显示电控或手工连接完好；第二步：检查室内主控板元件是否有虚焊、短路或元器件损坏、烧毁的情况；第三步：若条件允许的情况下，将T1（室内温度传感器）放置于冷水下（水温必须低于20℃），然后上电，用万用表测量连接室外机电源的接线端子L出，N出是否有市电输出，若无市电输出，则确定室内电控故障，更换室内电控；若有市电输出，则继续往下；第四步：检查显示板电路元件是否有虚焊、短路或元器件损坏、烧毁的情况；6、故障现象：柜机室内显示板E8（室内外机通信故障）故障范围：室内电控、室外电控、室内外连接线组排查步骤：第一步：检查室内主板与室内接线座之间的连线。
上海长虹空调维修-长虹空调厂家维修-长虹空调常见故障维修知识
长虹空调常见故障维修方法一、空调相关知识1、空调器：全称空气调节器，是一种向房间或其他密闭区域直接提供经过处理的空气设备。
主要包括制冷和除湿用的制冷系统、空气循环和净化装置、加热和通风装置等。
空调器的主要功能是对室内空气进行滤尘、冷却和除湿。
(有的还具有制热和更换新风的功能)实现对室内温度的自动调节。
空调按照功能不同，可分为单冷型、热泵型和电辅助加热型。
6iQ洱吧下载- 视频教程点播下载网2、变频空调维修器能够在一定的范围内连续调节压缩机的频率或转速，即可改变制冷剂的流量，而发挥最能与环境状态相匹配的能力而自动调节输出的新型空调器。
变频空调器采用数字信号处理和模拟控制与人工智能控制相结合。
与普通空调相比，变频空调具有制冷制热迅速强劲，高效节能，舒适可靠，智能除霜，除湿量大，超静音，宽电压工作等优点。
6iQ洱吧下载- 视频教程点播下载网变频空调与定频空调的区别1) 变频空调高功率启动运转，迅速达到设定温度，低功率维持，室温平衡，因而制冷制热迅速、省电、室温波动小。
2) 定频空调以固定功率运转，通过频繁开关机维持室内温度，因而制冷制热速度缓慢，对家庭电网冲击大，室温波动大。
数字直流空调与交流空调的区别：交流空调改变的是压缩机的供电频率，从而改变压缩机工作速度及供电频率10HZ—150HZ;6iQ洱吧下载- 视频教程点播下载网直流空调改变的是压缩机的供电电压，从而改变压缩机的工作速度供电电压150V—260V。
6iQ洱吧下载- 视频教程点播下载网3、空调型号的表示：国产空调器命名方法如下：KFR(d)50LW/T(D BP J X F) K-空调F-分体式R-热泵制热型D-辅助电加热50-制冷/制热量L-结构类型W-室外机T-开发型号D-直流BP-变频J-离子除尘X-双向换风F负离子(L—结构类型代号中：“L”-柜式，落地式;“G”-壁挂式;C”-窗式;“N”-内藏式;“F”-风管式;“Q”-嵌入式;"D”-吊顶式)6iQ洱吧下载- 视频教程点播下载网4、空调器的制冷量/制热量：1) 空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量2) 空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。
家用空调维修指导手册
前言
本手册切实围绕如何让终端人员“愿意看、容易懂、积极用”三大应用问题， 对售后故障现象、故障保护目的和意义、故障产生原因、可能的故障点、标准化 处理流程、测试点及测试方法、维修注意事项进行了深入浅出的剖析。涵盖了所 有直流变频空调故障代码及其分析指引，详细编写了36大类变频常见故障的分 析及标准化处理流程、着重强调了10大变频维修注意事项、维修注意事项，分 类罗列了30个主要故障测试点及测试判断方法。若维修技术人员参照检修，将 极大程度提高一次维修成功率，降低用户投诉和维修成本，起到事半功倍的作用！
4
目录
第二十四节 U3直流母线电压落 ……………………………………………………… 85 第二十五节 U7四通阀换向异常 ……………………………………………………… 86 第二十六节 U8/U9 （UF）内/外机过零检测电路故障 …………………………… 88 第二十七节 上电无任何反应 ………………………………………………………… 89 第二十八节 漏电 ……………………………………………………………………… 92 第二十九节 跳闸 ……………………………………………………………………… 100 第三十节 外风机不转 ……………………………………………………………… 103 第三十一节 够制冷不能制热 ………………………………………………………… 106 第三十二节 能够制热不能制冷 ……………………………………………………… 108 第三十三节 频繁停机/电流一直较大变化范围小 ………………………………… 109 第三十四节 制冷/制热不良 ………………………………………………………… 110 第三十五节 变频外机噪音 …………………………………………………………… 126 第三十六节 漏水 ……………………………………………………………………… 135 第三十七节 oE外环境温度异常故障 ………………………………………………… 141
长虹说明书
长虹窗式空调使用说明书篇二：长虹白板软件使用说明书长虹白板软件使用说明书用户使用手册（v1.6.3）目录一. 系统特点 ............................................................................. ...............................................................................4二. 系统安装 ............................................................................. ...............................................................................62.1. 运行环境 ............................................................................. . (6)2.2. 系统安装 ............................................................................. . (7)三. 基础操作 ............................................................................. ...............................................................................83.1. 运行程序 ............................................................................. . (8)3.2. 基本操作 ............................................................................. . (9)3.2.1 切换模式 ............................................................................. .. (9)3.2.2 关闭白板软件 ............................................................................. (9)3.2.3 快捷功能区 ............................................................................. .. (10)3.3. 工具条操作 ............................................................................. . (11)3.4. 主要功能 ............................................................................. (12)3.4.1 书写功能 ............................................................................. (12)3.4.2 绘图功能 ............................................................................. (14)3.4.3 工具功能 ............................................................................. (20)3.4.4 背景功能 ............................................................................. (27)3.4.5 管理页面 ............................................................................. (29)3.4.6 素材 ............................................................................. ................................................................................293.4.7 资源 ............................................................................. ................................................................................323.4.8 实验 ............................................................................. ................................................................................353.4.9 题库 ............................................................................. ................................................................................383.5. 对象编辑 ............................................................................. .. (39)3.6. 页面缩放 ............................................................................. .. (42)3.7. 文件功能 ............................................................................. .. (42)3.8. 异常退出自动恢复功能 ............................................................................. (43)前言一、东方中原互动教学支撑系统的介绍东方中原互动教学支撑系统（以下简称东方中原白板软件）可以结合电子白板或液晶平板通过与电脑、投影机,组成一个交互式的协作会议或教学环境，配备的电子笔可代替鼠标和粉笔，在电子白板或液晶平板上书写、绘图、直接操控电脑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内\外机质量(kg) 40\ 39
型号
KFR-50L/Q1B
风扇电机
ZW465B527
风扇电机电容 --
风扇电机转速 500rpm～1000rpm
室内风扇组件 JUK6.395.10024139
室
35BYJ46-897,35BYJ46-925,35BYJ46-898,35BYJ46-926
内
步进电机
制热适用面积(m2) 23--31
机组连线
电源连接线 JUK6.604.03936 电源连接线 JUK6.604.03955
1
1.2 室外机安装尺寸 1.2.1 W11 平台室外机外形安装尺寸
维修技术手册
2 空调室内外机爆炸图及明细清单 2.1 室内机部分 2.1.1 Q1B 造型室内机爆炸图
维修技术手册
3
维修技术手册
2.1.2 室内机爆炸图明细清单
序号 1 2
物资名称及图号 侧板 JUK8.041.10024040-1 加强板 JUK8.088.10024028
物料代码 860031134 860024028
3
电控盒组件 JUK6.106.10026310
860026310
4
电控盒盖 JUK8.040.10024035
860024035
5
----
6
R-印制板组件 JUK6.672.10026826
R-印制板组件 JUK6.672.10034643 7
印制板组件 JUK6.672.10029389
8
导线上压板 JU8.610.677
9
导线下压板 JU8.610.686
10 R-接线端子排(座)JXD3-4-C(B)$JXW-4-Y(1)
风扇电机电容 -
风扇电机转速 750rpm～1000rpm
轴流风扇组件 轴流风扇组件 JUK6.395.00032
室外主控板
印制板组件 JUK6.672.10029404
压缩机驱动模块 R-压缩机驱动板组件 JUK6.359.10012505
室外换热器
冷凝器组件 JUK5.869.10021374
压缩机
4 故障分析及控制规格书 .......................................................................................................... 13
4.1 故障指示 ............................................................................................................................................... 13 4.2 遥控器使用........................................................................................................................................... 14 4.3 常见故障分析....................................................................................................................................... 17 4.4 控制规格书........................................................................................................................................... 19
35BYJ46-896,35BYJ46-924
机
室内主控板
印制板组件 JUK6.672.10029389
室内换热器
蒸发器组件 JUK5.861.10024399
室内机尺寸(mm) 445×1830×470
型号
空调室外机 KFR-50W/Q11A
风扇电机
RD-310-30-8X 或 ZWA138D07B
2 空调室内外机爆炸图及明细清单 ...............................................................................................3
2.1 室内机部分..............................................................................................................................................3 2.2 室外机部分..............................................................................................................................................6 2.3 室外模块维修注意事宜：.....................................................................................................................7 2.4 传感器阻值表..........................................................................................................................................7
CHANGHONG 长虹○R
分体落地式空调器
维修技术手册
50 柱柜变频系列
KFR-50LW/Q1B
Q1B 系列
四川长虹空调有限公司 四川快益点电器服务连锁有限公司
维修技术手册
目
录
1 主要规格参数与室外机安装尺寸 ...............................................................................................1
1.1 主要规格参数..........................................................................................................................................1 1.2 室外机安装尺寸 .....................................................................................................................................2
3 接线图、电路图 ........................................................................................................................8
3.1 室内机接线图..........................................................................................................................................9 3.2 室内外机接线图 .....................................................................................................................................9 3.3 室外机接线图..........................................................................................................................................9 3.4 室内主控板电路原理图 ...................................................................................................................... 10 3.5 室内显示板电路原理图 ...................................................................................................................... 11 3.6 室内直流风机驱动板电路原理图 ..................................................................................................... 11 3.7 室外电路原理图 .................................................................................................................................. 12
制热量(W)
6800(1300～7800)+2100
制热功率(W) 2000(320～2490)+2100
