无负压供水设备选型参数

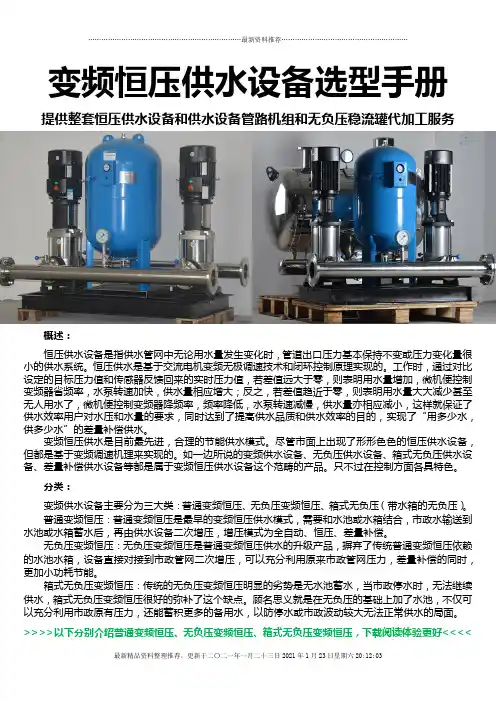

变频恒压供水设备_无负压变频供水设备选型样本数据手册
变频恒压供水设备选型手册提供整套恒压供水设备和供水设备管路机组和无负压稳流罐代加工服务概述：恒压供水设备是指供水管网中无论用水量发生变化时，管道出口压力基本保持不变或压力变化量很小的供水系统。
恒压供水是基于交流电机变频无极调速技术和闭环控制原理实现的。
工作时，通过对比设定的目标压力值和传感器反馈回来的实时压力值，若差值远大于零，则表明用水量增加，微机便控制变频器省频率，水泵转速加快，供水量相应增大；反之，若差值趋近于零，则表明用水量大大减少甚至无人用水了，微机便控制变频器降频率，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，实现了“用多少水，供多少水”的差量补偿供水。
变频恒压供水是目前最先进，合理的节能供水模式。
尽管市面上出现了形形色色的恒压供水设备，但都是基于变频调速机理来实现的。
如一边所说的变频供水设备、无负压供水设备、箱式无负压供水设备、差量补偿供水设备等都是属于变频恒压供水设备这个范畴的产品。
只不过在控制方面各具特色。
分类：变频供水设备主要分为三大类：普通变频恒压、无负压变频恒压、箱式无负压（带水箱的无负压）。
普通变频恒压：普通变频恒压是最早的变频恒压供水模式，需要和水池或水箱结合，市政水输送到水池或水箱蓄水后，再由供水设备二次增压，增压模式为全自动、恒压、差量补偿。
无负压变频恒压：无负压变频恒压是普通变频恒压供水的升级产品，摒弃了传统普通变频恒压依赖的水池水箱，设备直接对接到市政管网二次增压，可以充分利用原来市政管网压力，差量补偿的同时，更加小功耗节能。
箱式无负压变频恒压：传统的无负压变频恒压明显的劣势是无水池蓄水，当市政停水时，无法继续供水，箱式无负压变频恒压很好的弥补了这个缺点。
顾名思义就是在无负压的基础上加了水池，不仅可以充分利用市政原有压力，还能蓄积更多的备用水，以防停水或市政波动较大无法正常供水的局面。

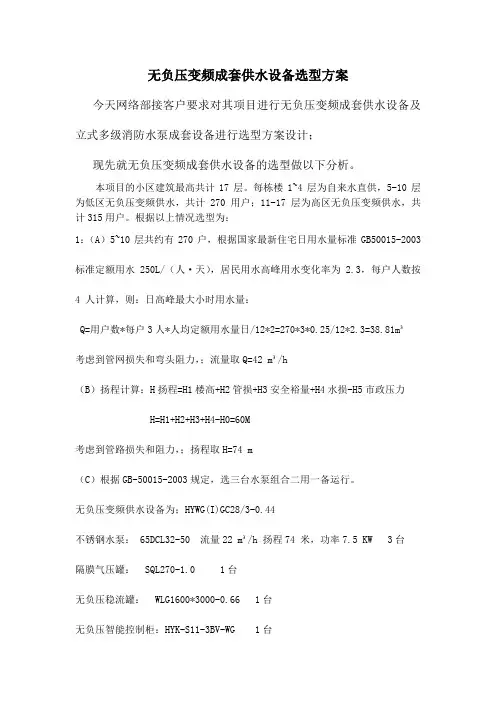

无负压变频成套供水设备选型方案
无负压变频成套供水设备选型方案今天网络部接客户要求对其项目进行无负压变频成套供水设备及立式多级消防水泵成套设备进行选型方案设计；现先就无负压变频成套供水设备的选型做以下分析。
本项目的小区建筑最高共计17层。
每栋楼1~4层为自来水直供，5-10层为低区无负压变频供水，共计270用户；11-17层为高区无负压变频供水，共计315用户。
根据以上情况选型为：1：（A）5~10层共约有270户，根据国家最新住宅日用水量标准GB50015-2003标准定额用水250L/（人·天），居民用水高峰用水变化率为 2.3，每户人数按4 人计算，则：日高峰最大小时用水量：Q=用户数*每户3人*人均定额用水量日/12*2=270*3*0.25/12*2.3=38.81m³考虑到管网损失和弯头阻力，；流量取Q=42 m³/h （B）扬程计算：H扬程=H1楼高+H2管损+H3安全裕量+H4水损-H5市政压力H=H1+H2+H3+H4-H0=60M考虑到管路损失和阻力，；扬程取H=74 m（C）根据GB-50015-2003规定，选三台水泵组合二用一备运行。
无负压变频供水设备为；HYWG(I)GC28/3-0.44不锈钢水泵： 65DCL32-50 流量22 m³/h 扬程74 米，功率7.5 KW 3台隔膜气压罐： SQL270-1.0 1台无负压稳流罐： WLG1600*3000-0.66 1台无负压智能控制柜：HYK-S11-3BV-WG 1台附件：附件：管路、阀门、底座等附件 1套2：（A）11~17层共约有315户，根据国家最新住宅日用水量标准GB50015-2003标准定额用水250L/（人·天），居民用水高峰用水变化率为 2.3，每户人数按4 人计算，则：日高峰最大小时用水量：Q=用户数*每户3人*人均定额用水量日/12*2.3=315*3*0.25/12*2.3=45.28m³考虑到管网损失和弯头阻力，；流量取Q=50 m³/h （B）扬程计算：H扬程=H1楼高+H2管损+H3安全裕量+H4水损-H5市政压力H=H1+H2+H3+H4-H0=90M考虑到管路损失和阻力，；扬程取H=106 m（C）根据GB-50015-2003规定，选三台水泵组合二用一备运行。
无负压供水设备选型
无负压供水设备选型无负压供水设备选型的分类：一，按供水方式分：(1)恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。
(2)变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。
二，按控制方式分：(1)微机控制型：控制核心由单片机组成。
(2)PC控制型：控制核心由可编程序控制器组成。
三，按水泵台数分：(1)单台式：控制一台水泵调速运行，另一台泵备用，两台交替使用。
(2)多台并联式：控制一台水泵调速运行，多台工频运行。
无负压供水设备选型的安装说明:1、本设备安装应选择通风良好,灰尘少,不潮湿的场地,环境湿度为-10℃-40℃,在室外应设防雨,防雷等设施。
2、为方便设备安装,保养,设备四周应留70cm空间,人孔处应保留1.5m空间,四周地面应设排水沟。
3、选定场地后,要处理好地基,在用砼浇注或用砖石砌筑设备体支承座,参照设备地基图)待基座初凝后,在吊装设备体并放稳,随后安装附件,接通电源。
4、在试车前，应先关闭供水阀,检查各密封阀情况,不允许有泄露现象,开车后,应注意机泵转向,当压力表指针到上限时,机泵自动停止,打开供水阀,即可正常供水,如需定时供水,可把选择开关扳到手动位置。
5、本设备泵机组应经常检查,定期保养并加注润滑油,离心泵和止回阀如发现漏水现象,应及时紧固法兰螺丝或更换石棉根,检查机泵底脚螺栓不能松动,以防损坏机器。
6、电器自动控制系统,应防水,防尘,经常检查线路绝缘情况,连接螺栓是否松动和保险丝完好等情况。
压力表外部最好用透明材料包裹，以防损坏。
7、设备体如发现漆皮脱落,应及时涂漆保养,以延长使用寿命。

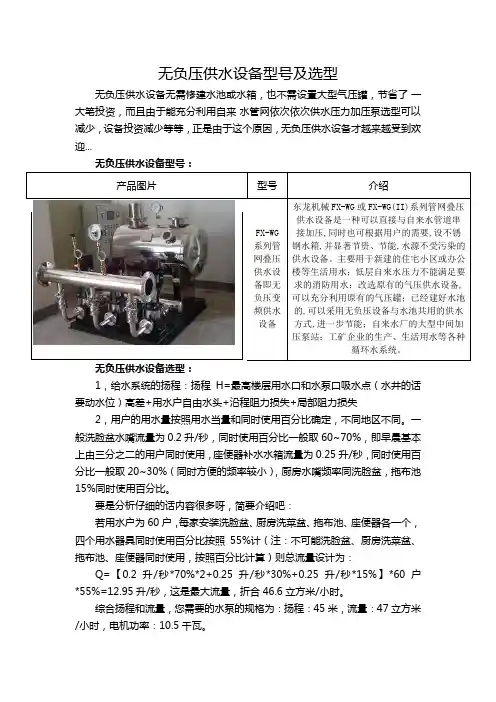

无负压供水设备型号及选型
无负压供水设备型号及选型
无负压供水设备无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少等等，正是由于这个原因，无负压供水设备才越来越受到欢迎...
无负压供水设备型号：
1，给水系统的扬程：扬程H=最高楼层用水口和水泵口吸水点（水井的话要动水位）高差+用水户自由水头+沿程阻力损失+局部阻力损失2，用户的用水量按照用水当量和同时使用百分比确定，不同地区不同。
一般洗脸盆水嘴流量为0.2升/秒，同时使用百分比一般取60~70%，即早晨基本上由三分之二的用户同时使用，座便器补水水箱流量为0.25升/秒，同时使用百分比一般取20~30%（同时方便的频率较小），厨房水嘴频率同洗脸盆，拖布池15%同时使用百分比。
要是分析仔细的话内容很多呀，简要介绍吧：
若用水户为60户，每家安装洗脸盆、厨房洗菜盆、拖布池、座便器各一个，四个用水器具同时使用百分比按照55%计（注：不可能洗脸盆、厨房洗菜盆、拖布池、座便器同时使用，按照百分比计算）则总流量设计为：Q=【0.2升/秒*70%*2+0.25升/秒*30%+0.25升/秒*15%】*60户*55%=12.95升/秒，这是最大流量，折合46.6立方米/小时。
综合扬程和流量，您需要的水泵的规格为：扬程：45米，流量：47立方米/小时，电机功率：10.5千瓦。
注：扬程乘以流量每达到200~220时，耗费功率1千瓦，经验数值。

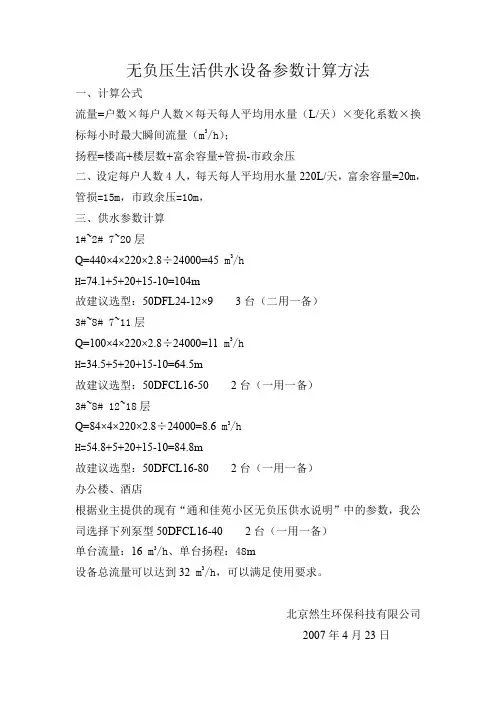

无负压生活供水设备参数计算方法
无负压生活供水设备参数计算方法
一、计算公式
流量=户数×每户人数×每天每人平均用水量（L/天）×变化系数×换标每小时最大瞬间流量（m3/h）；
扬程=楼高+楼层数+富余容量+管损-市政余压
二、设定每户人数4人，每天每人平均用水量220L/天，富余容量=20m，管损=15m，市政余压=10m，
三、供水参数计算
1#~2# 7~20层
Q=440×4×220×2.8÷24000=45 m3/h
H=74.1+5+20+15-10=104m
故建议选型：50DFL24-12×9 3台（二用一备）
3#~8# 7~11层
Q=100×4×220×2.8÷24000=11 m3/h
H=34.5+5+20+15-10=64.5m
故建议选型：50DFCL16-50 2台（一用一备）
3#~8# 12~18层
Q=84×4×220×2.8÷24000=8.6 m3/h
H=54.8+5+20+15-10=84.8m
故建议选型：50DFCL16-80 2台（一用一备）
办公楼、酒店
根据业主提供的现有“通和佳苑小区无负压供水说明”中的参数，我公司选择下列泵型50DFCL16-40 2台（一用一备）
单台流量：16 m3/h、单台扬程：48m
设备总流量可以达到32 m3/h，可以满足使用要求。
北京然生环保科技有限公司
2007年4月23日。

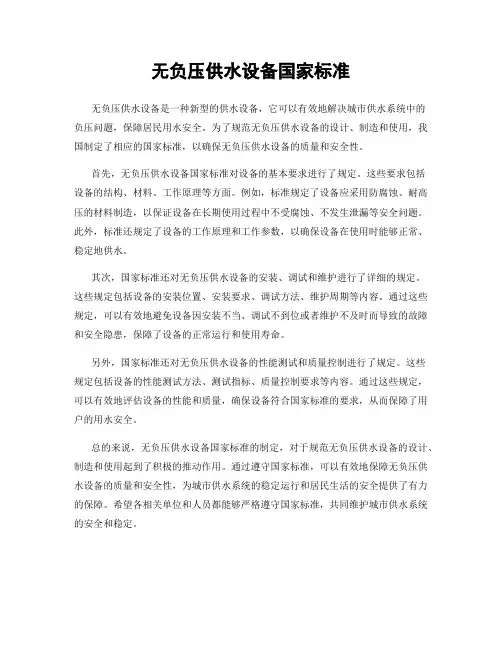

无负压供水设备国家标准
无负压供水设备国家标准
无负压供水设备是一种新型的供水设备，它可以有效地解决城市供水系统中的
负压问题，保障居民用水安全。
为了规范无负压供水设备的设计、制造和使用，我国制定了相应的国家标准，以确保无负压供水设备的质量和安全性。
首先，无负压供水设备国家标准对设备的基本要求进行了规定。
这些要求包括
设备的结构、材料、工作原理等方面。
例如，标准规定了设备应采用防腐蚀、耐高压的材料制造，以保证设备在长期使用过程中不受腐蚀、不发生泄漏等安全问题。
此外，标准还规定了设备的工作原理和工作参数，以确保设备在使用时能够正常、稳定地供水。
其次，国家标准还对无负压供水设备的安装、调试和维护进行了详细的规定。
这些规定包括设备的安装位置、安装要求、调试方法、维护周期等内容。
通过这些规定，可以有效地避免设备因安装不当、调试不到位或者维护不及时而导致的故障和安全隐患，保障了设备的正常运行和使用寿命。
另外，国家标准还对无负压供水设备的性能测试和质量控制进行了规定。
这些
规定包括设备的性能测试方法、测试指标、质量控制要求等内容。
通过这些规定，可以有效地评估设备的性能和质量，确保设备符合国家标准的要求，从而保障了用户的用水安全。
总的来说，无负压供水设备国家标准的制定，对于规范无负压供水设备的设计、制造和使用起到了积极的推动作用。
通过遵守国家标准，可以有效地保障无负压供水设备的质量和安全性，为城市供水系统的稳定运行和居民生活的安全提供了有力的保障。
希望各相关单位和人员都能够严格遵守国家标准，共同维护城市供水系统的安全和稳定。
基于变频调速的无负压变频给水设备选型
基于变频调速的无负压变频给水设备选型
基于变频调速的无负压变频给水设备作为现在新型智能节能变频高层二次加压供水设备，解决了万千高层住户用水问题，并实现了节能，节资的优势。
因其市场广泛，现在很多基于变频调速的无负压变频给水设备厂家都纷纷成立起来了。
基于变频调速的无负压变频给水设备型号选定就是一个参数设计的过程，实际也就是需要根据水泵的型号来确定，流量，扬程是型号确定主要依据。
基于变频调速的无负压变频给水设备选型的基本原则：
首先我们根据住宅住户数及楼层来确定流量，扬程或者项目上面提供的给排水图纸参数来选择，根据这俩参数来确定水泵具体型号，然后查看口径选择管阀机组的规格，根据所设计压力大小来选择气压罐的规格，根据流量大小来确定稳流负压罐，根据水泵功率来选择变频控制系统的规格。
这样一来整套无负压变频给水设备部件都规格都出来了从而就可以根据公司规格来确定一个型号了。
其次就是无负压变频给水设备部件配置的等级了，这个需要根据客户预算来定制的，二次供水设备如果预算足够自然配置会更高些，配置越高设备性能肯定越稳定，所以我们一般建议客户选择性价高的配置，我们厂会优先进行推荐一套配置。
看客户是否能接受。
基于变频调速的无负压变频给水设备厂家有高有低的报价，而往往客户都追求低价格的厂家，忽略了设备本身的配置，从而不注意设备的质量及使用价值。
要加强厂家对无负压变频给水设备质量重视问题，保障客户的利益。
我们就一定要有一系列完整无负压变频给水设备检测要求。
成都博海地址：成都市二环路西三段119号金港湾商务楼二楼35-37号。
无负压供水设备选型表
无负压供水设备选型表无负压供水设备选型表原理无负压供水设备选型表充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。
相比较于传统的带水池的供水设备可节约大量的电能运行成本及投资成本。
无负压供水设备选型表采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，无负压供水设备选型表采用真空消除器消除管网内所产生的负压，充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，无负压供水设备选型表采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，无负压供水设备选型表既实现了增压的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投资，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。
无负压供水设备选型表全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。
无负压供水设备选型表造型说明：无负压供水设备选型表的造型是根据用户自来水管线.压力与流量.用户实际用水量.用户实际用水量.建筑物的高度等数据来确定的.设备表用的调节器容积是按照自来水流量满足要求的情况下估算的.如果自来水管路很细.流量不能满足用水高峰期的用水要求.需要重新计算调节器的容积.推荐公式如下：V容积=(Q出-Q进)△tQ进=一天最高用水高峰期自来水进水量Q出=一天最高用水高峰期用户用水量t=最大用水高峰期持续时间?无负压二次供水设备产品用途：适用于直接抽取市政管网水源作消防供水的场合;适用于生活、消防合用一套给水设备的场合;适用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合;可提高消防用水的实际使用效果。
尽管二次加压供水设备企业这几年发展很快，但它在相关标准以及技术环节等方面还是存在以下不足：首先，它的应用具有一定的限制性。
无负压变频设备泵的详细参数
无负压变频设备泵的详细参数详细资料：DL系列泵是立式、单吸、多级、分段式离心泵，供输送清水及物理化学性质类似于水的80℃以下的液体之用。
DLR型热水泵输送介质温度为150℃以下。
泵为立式安装，具有结构紧凑、噪音低、占地面积小的特点，主要应用于城镇供水及集中供热系统。
水泵生产的水泵配件及各种水泵畅销国内外。
泵的型号意义: 65—进水口直径（毫米）DL—立式多级分段式离心泵DLR—立式多级分段式热水离心无负压供水设备可分为：单吸无负压供水设备、双吸泵、自吸泵、非自吸泵等。
5—叶轮数量在一定转速下产生的扬程有一限定值,扬程随本系列泵执行的技术标准是：JB/TQ809-89《立式多级泵型式与基本参数》GB5659-85《多级离心泵技术条件》。
可分为：节段式、涡壳式。
混流泵可分涡壳式和导叶式。
轴流泵可分为固定叶片和可调叶片。
旋涡泵也可分为单吸泵、双吸泵、自吸泵泵的旋转方向，从电机端往下看，泵为逆时针方向旋转。
水泵的分类需要将泵先灌满液体或将管路抽成真空后才能开始工作；适(具体见: 消防泵2、容积式泵计量泵真空泵等. 水泵其他类型的泵是的分类不能将其工作原理和用途综合化分类，那样将会很乱。
用途是用途，原理是原理，不同原理的无负压供水设备可以用在同样的用途。
同一种无负压供水设备同样可以用于不同场合，可以用于不同用途。
比如：混流泵就是斜流泵，其采用混流式叶轮，即液体流出叶轮的方向倾斜于轴线。
轴流式泵其液体流出方向平行于轴线。
水泵的分类：容积式泵是依靠工作元件在泵缸内作往复或回转运动，使工作容积交替地增大和缩小，以实现液体的吸入和排出。
工作元件作往复运动的容积式泵称为往复泵，作回转运动的称为回转泵。
前者的吸入和排出过程在同一泵缸内交替进行，并由吸入阀和排出阀加以控制；后者则是通过齿轮、螺杆、叶形转子或滑片等工作元件的旋转作用，迫使液体从吸入侧转移到排出侧。
容积式泵在一定转速或往复次数下的流量是一定的,几乎不随压力而改变；往复泵的流量和压力有较大脉动，需要采取相应的消减脉动措施；回转泵一般无脉动或只有小的脉动；具有自吸能力，泵启动后即能抽除管路中的空气吸入液体；启动泵时必须将排出管路阀门完全打开；往复泵适用于高压力和小流量；回转泵适用于中小流量和较高压力；往复泵适宜输送清洁的液体或气液混合物。
管网叠压无负压供水设备基本参数以及产品特点
管网叠压无负压供水设备基本参数以及产品特点管网叠压供水设备，其实也就是我们经常所说的无负压变频供水设备，又叫做变频无负压供水设备。
管网叠压供水设备基本参数1、调节精度≤±0.01MPa2、稳定时间≤40s3、噪声＜水泵定额噪声，同时符合设置地点环境噪声标准4、防护等级控制柜不低于IP20（室内）、IP24（室外）5、启动时间电机功率≤22 kW，≤30 s；电机功率＞22 kW，≤50 kW，≤40s；电机功率≥55kW，≤55s1、流量范围 1.0～1000m/h6、压力范围 0.1～1.6MPa7 、控制电机容量（单台） 0.37～315kW8 、给水方式设备出口恒（变）压9 、基本显示内容频率、电压、电流、设定压力、出口压力、水泵状态、故障、谐波10、工频回路启动方式电机功率≤15kW时，直启；电机功率≥18.5kW时，软启；管网叠压供水设备产品特点1、具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。
在异常情况下能进行信号报警、自检、故障判断等。
2、只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。
3、对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。
设备寿命可延长3倍以上。
4、过流部件的材质一般采用不锈钢制作，亦可根据用户的不同要求定制其他材质。
5、无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。
6、可充分利用市政管网供水压力，差多少、补多少、不产生负压，停电也可维持市政管网水压供水。
7、由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。
并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。
8、全封闭运行，彻底消除水源二次污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无负压供水设备选型参数
无负压供水设备选型参数-无负压供水设备的运行控制功能
手动控制：人为操作面板开关控制设备
自动控制：设备根据传感信号自动改变其工作状态
远程监视：管理人员即便远离现场也能随时监视设备的控制状态温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态自动软启动：设备自动开机时，有变频器或软启动器来实现软启。
无负压供水设备选型参数-无负压供水设备产品组成部分：
1、组合式不锈钢水箱（带泵房）。
2、智能化电气控制系统。
3、低噪音不锈钢多级离心泵（KCDL系列）。
4、无负压进水装置及防倒流装置。
5、不锈钢成套管路。
6、压力、液位信号采集、反馈设施。
无负压供水设备选型参数-无负压供水设备主要技术指标流量范围0--5000m3/h
压力范围0--2.5MPa
控制功率0-280Kw
压力调节精度≤0.01MPa
环境温度0--+40℃
相对湿度≤90%以下（电控部分）
电源380V(1±10%)50Hz±2Hz
稳流补偿器0.5m3--100m3
无负压供水设备选型参数-无负压供水设备节能:
普通给水设备：自来水全部放入水池中，原有的压力全部为零，再从零开始重新加压给水，原有的能量白白浪费。
这种给水方式能耗大，设备运行费用高，使用不经济。
无负压供水设备与自来水管道直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。
设备大部分时间在较低频率下运行，耗电量少。
采用长方独有的优化变频技术，进一步节能。
综合节能一般可达50-70%以上。
设备完全停机时，节能可达100%。
