无负压供水设备选型表
无负压供水设备原理及其特点
无负压供水设备主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。
二、设备特点1、环保节能：机组运行时无任何坏境污染，符合环保节能要求。
以少量电能驱动机组。
且能效比一般的供水设备节能30%。
2、稳定可靠：可采用丹麦格兰或杭州南方水泵，低压电器，采用法国施耐德电器，采用多台水泵运行，单台故障不影响正常供水。
3、灵活方便：机组结构紧凑小巧，安装灵活。
简单的管路系统，维护轻松方便。
全中午显示控制面板。
采用SUS304食品级不锈钢材质。
4、智能控制：全自动智能运行，无需人员管理，节约管理成本，使用更省心。
控制核心采用瑞士ABB变频器+PLC控制。
三、应用领域高层建筑、居民小区、别墅等，医院、学校、体育馆、机场等，宾馆、写字楼、百货商场等，生产制造、食品工业、工厂等。
HDW无负压供水设备四、工作原理长沙华都供水设备有限公司的无负压供水设备膨胀罐自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。
当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。
若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。
夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动五、工作原理图六、技术参数与运用范围七、设备选型参考表。
无负压供水设备方案
全自动无负压供水系统现场设备选型说明一、产品简介XPS系列全自动恒压供水系统采用先进的交流电机变额调速技术，对水泵进行PID调速控制，从而管网恒压供水。
它通过压力传感器接收管网压力信号，经控制器分析运算后控制水泵的转速及水泵的工作台数，平稳改变供水量，使管网压力保持恒定。
该产品是取代传统的水塔、高低位水箱，全自动无负压设备的高新技术产品。
适用于水厂、加压站、宾馆、饭店、居民小区等高层建筑的生活、生产用水。
二．产品的性能：1．高效节能：水泵耗电功率与水泵电机转速成三次方正比关系。
该系统能够自动检测瞬时管网水压，及时控制电机转速，调整供水量，从而达到高效节能。
与其它供水系统相比，节能效果达20—40％。
2．自动化程度高：系统采用全自动程控，运行可靠，操作简便，保护功能齐全。
可根据用户需要任意设定供水压力及供水时间，无需专人值守，故障自动诊断报警。
3．体积小、投资少：系统占地少，只需电机、水泵和控制柜及储水负压罐的位置。
面积，与其它供水方式相比可节省建筑面积70％以上。
由于无需高低位水箱、压力罐，节约了大量钢材及其它建筑材料，大大降低了投资，结构紧凑。
4．无污染：该供水系统直接从池塘供给用户，无二次储水过程，消除了二次污染，提高了供水质量。
5．应用范围广：该系统既可用于生产、生活用水，亦可用于热水供应，恒压喷淋等系统。
6．技术指针：a．最大供水高度：600米b．最大流量：1000立方米/小时c．压力波动：<=0.25兆帕三、设备介绍１．设备型号意义XP□—□—□/□流量工作方式1单2多台3群泵水泵台数系统分类：S生活专用；G生活；X消防专用供水设备基本型号2．设备介绍XPS-1型供水系统示意图(1)XPS-2型自动恒压供水设备设备多用于平均小时用水量150立方米以下，高峰小时用水量在100立方米以内，扬程不超过100米中小供水系统中。
可控制多台水泵的顺序开停，可任意设定其中一台水为变频调速泵,其它水泵为辅助水泵,一般用水时，一台变调速泵即够使用，高峰用水时,变频器发出加泵信号,2号泵启动,保证管网压力.功能介绍:可设定自动轮换水泵,防止水泵长期不用抱死,可设定多时间段供水,过流,过热,过压保护.2供水水压(供选泵参考)对平房供水压力＝1.2 （兆帕）对楼房供水压力＝0.08 + 0.04 X 楼层数（兆帕）3．设备选型：注：N为水泵台数。
无负压供水设备怎么选型
无负压供水设备是各行业比较常用的一种增压变频类的供水设备，不同的场所，不同的参数要求决定了设备的型号及价格。
设备怎么选型，按照什么标准来选型，如果您对这块不了解，没关系，希望这篇文章可以帮助到您。
具体的选型方法是：1、供水分区
为了降低投资成本和节约能耗，一般高层建筑会设计成分区供水。
客户需如实向厂家提供各供水区的流量、扬程、泵数等相关信息。
2、他要求
如配件型号、品牌、国别等。
厂家根据客户需求定做。
3、扬程
指该设备需要满足的最小供水高度，单位m。
建议客户按照设计图如实提供给设备生产厂家。
当没有设计图的时候，需向厂家提供项目最高用水到设备安装点的实际高度(请注意，是到设备安装地点的实际高度，而不是该建筑的标高)，和供水点至用水点的最大横向距离。
厂家在选择设备扬程的时候，一般会考虑横
向和纵向的水头损失和最不利配水点流出水头损失。
所以，设备扬程会比建筑实际高度高出10～30米(地形因素除外)。
4、流量
指该设备需要满足的每小时最大供水量，单位m3/h。
建议客户按照设计图如实提供给设备生产厂家。
当客户不知道具体流量而且没有相关图纸的时候怎么办呢?住宅楼的向厂家提供供水总户数，公共场所或其他性质建筑提供用水点种类(如洗脸盆、洗手盆、坐便器、淋浴等)和各种类的详细个数，厂家可依据这些信息计算出最终流量。
如果还是不清楚，这时可咨询河南上田泵业有限公司。
无负压给水设备..

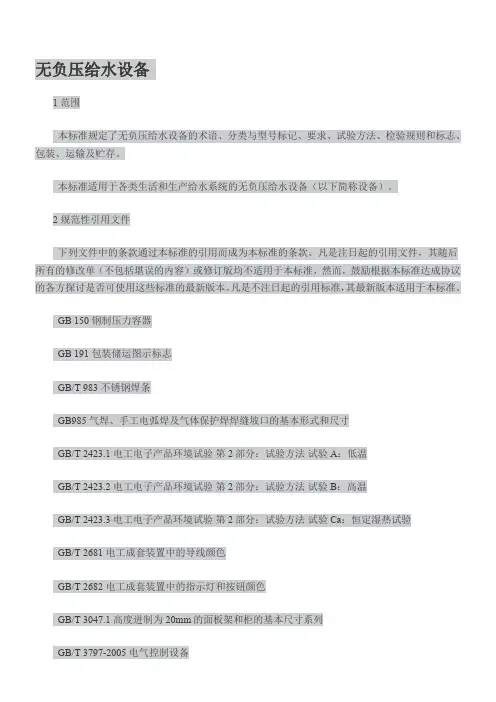

无负压给水设备1 范围本标准规定了无负压给水设备的术语、分类与型号标记、要求、试验方法、检验规则和标志、包装、运输及贮存。
本标准适用于各类生活和生产给水系统的无负压给水设备（以下简称设备）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日起的引用文件，其随后所有的修改单（不包括堪误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方探讨是否可使用这些标准的最新版本。
凡是不注日起的引用标准，其最新版本适用于本标准。
GB 150 钢制压力容器GB 191 包装储运图示标志GB/T 983 不锈钢焊条GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB/T 2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.3 电工电子产品环境试验第2部分：试验方法试验Ca：恒定湿热试验GB/T 2681 电工成套装置中的导线颜色GB/T 2682 电工成套装置中的指示灯和按钮颜色GB/T 3047.1 高度进制为20mm的面板架和柜的基本尺寸系列GB/T 3797-2005 电气控制设备GB 4208 外壳防护等级（IP代码）GB/T 5657 离心泵技术条件（Ⅲ类）GB/T 7060 船用旋转电机基本技术要求GB 7450 电子设备雷击保护导则GB 8163 输送流体用无缝钢管GB/T 9119 平面、突面板式平焊钢制管法兰GB/T 9123.1 平面、突面钢制管法兰盖GB/9969.1 工业产品使用说明书总则GB 12238 通用阀门法兰和对夹连接蝶阀GB 12549 钢制对焊无缝管件GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB 50236 现场设备、工业管道焊接工程施工及验收规范GB 50242 建筑给排水及采暖工程施工质量验收规范CJ/T 160 倒流防止器JB 8 产品标牌JB 1167 鞍式支座JB/T 4737 椭圆形封头JB/T 8089-1999 泵的噪声测量与评价方法JB/T 8937 对夹式止回阀JG/T3009-1993 微机控制变频调速给水设备YB/T 5092 焊接用不锈钢丝3术语下列术语适用于本标准。
无负压供水设备选型计算及方案比较
无负压供水设备选型计算及方案比较一工程概况二设计依据三设计原则四设计供水思路五方案选型计算六供水方案比较2014.06设备选型计算方案一、工程概况：项目名称：XX。
涉及供水楼宇18栋建筑，1-5层为市政直供，5层以上加压，1#—12#楼用一套箱式无负压设备加压供水，其中：4#、5#、6#、7#、10#、11#为11层建筑高为32.5米;1#、2#、3#、8#、9#、12#为18层建筑高为53.8米，其中一厨两卫222户，一厨一卫530户；13#—18#楼用一套箱式无负压设备加压供水，1-5层为市政直供，5层以上加压，其中：14#、15#为11层高为32.5米；13#、16#、17#、18#为33层高为96.8米，其中一厨两卫104户，一厨一卫556户1、最远的楼号（8#楼A座）离2#车库泵房的管线距离:295.5M2、最高（最远）的楼号（8#楼A座）离2#车库泵房的管线距离：295.5M3、最远的楼号（18#楼A座）离1#车库泵房的管线距离:255.3M4、最高（最远）的楼号（18#楼A座）离1#车库泵房的管线距离:255.3M5、市政开口到泵房的管线距离:至2#泵房100.6M、至1#泵房233.6M(暂估)6、市政主管道的口径为400.7、与设备连接的进、出水管的管径：2#泵房进管DN300、出管DN150；1#泵房进管DN300、出管DN125（暂估）8、消防水箱的水箱高度：总高3.4M,液面高度2.75M9、1#、2#地下车库泵房的长、宽、高是多少:2#车库泵房尺寸：13.595（长）X5.3（宽）X2.8(高)；1#车库泵房尺寸：17.5（长）X5.6 （宽）X2.9(高)二、设计依据：1、设备的技术参数及运行情况。
2、《给水排水设计手册》第2册。
3、《给水管网系统理论与分析》。
4、《建筑给水排水设计规范》GB50015-20035、《二次供水设施卫生规范》GB17051-19976、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20027、《压缩机、风机、泵安装工程施工及验收规范》GB50275-1998 8、其他相关规范 三、设计原则：本方案本着改善现存供水现状，节省投资，力求节能经济卫生环保，设备占地面积小，运行费用低，便于维护管理，技术选进、合理，运行安全可靠等原则。
广一DWS管网叠压无负压变频供水设备选型手册样本
２、确定设备水泵额定扬程建筑物所需的有效供水压力减除市政供水或外来水压的最低压力即为设备水泵的扬程。
３、不锈钢调节罐可根据选型参数表选择或根据“调节罐容积不宜小于１ｍｉｎ设计秒流量”来选择。
４、确定流量、扬程后，设备的选型可以根据选型参数表选择；也可以提供相关的参数由我厂工程师帮助选型。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。
下载样本到电脑阅读不变形。
。
DWS无负压变频供水设备_管网叠压供水设备手册_原理_结构_选型参数表
数据手册DWS无负压变频供水设备提供整套无负压供水设备/机组管路代工本手册版权归广州浩雄泵有限公司所有，转载请注明！！！产品简介DWS无负压变频供水设备（以下简称无负压供水设备）是升级版的变频恒压供水设备，其工作时可直接与市政管网对接，充分利用管网原有压力，因此又称为管网叠压供水设备。
无负压供水设备摒弃了原始变频供水设备所需的水池，水箱，避免了水箱所必需的定期清洁、维护、水质检测等环节；安装方便、占地面积小，可大幅节省基建投资并缩短施工工期，彻底根除水池水箱带来的二次污染，确保了水质的新鲜与纯净。
与市政管网串接，有效利用市政管网压力，节能效果十分显著。
可用于市政供水稳定的，一切需要额外增压的并且用水量不断波动的建筑或工业类场合。
数百个型号足以满足各种规模大小、各种不同场合的用水需求。
功能特点性能可靠。
采用技术成熟的轻型立式多级离心泵，并配备了备用泵，增压系统确保万无一失。
紧凑美观。
采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。
更加卫生。
所有过流部件均为304不锈钢材质，并且无水池蓄水，确保水质的新鲜与纯净。
保持恒压。
进口变频技术和最新PID系统结合，确保各个用水阶段管网压力趋于恒定。
更加节能。
充分利用市政管网压力，且不干扰管网，至少比传统变频供水节能30%-50%不等。
多模供水。
软件内置多套市面主流的供水模式，无论是工业还是建筑增压都适用，必要时，一键切换供水模式满足不同用水需求。
调试简便。
中文液晶汉显，无需专业人员和借助专业工具即可通过界面菜单自由设定用户参数。
缺水保护。
稳流罐和控制器具备双重缺水保护功能，一旦市政停水或供水不足，系统会自动停止运行以保护水泵，当供水恢复后，系统自动恢复运行。
节省费用。
无论是前期的设备投资、泵房空间以及后期的各种清洗和消毒等费用都大幅降低。
性能范围额定电源三相380V 电源频率50/60Hz电机转速2900r/min 主体材质304不锈钢流量范围2-360m³/h 扬程范围10-225m压力范围0.1-2.25MPa 功率范围0.37-7.5Kw控制方式手动（工频）自动（变频）控制台数2-5稳流罐壁厚标配3mm 稳流罐容积约365-2700L进水口径DN65-DN250 出水口径DN65-DN250介质温度0-104℃环境温度不高于50℃结构及组成示意图以四台泵设备为例，无负压供水设备无需稳压泵，市政压力充当了稳压泵角色。
无负压供水设备选型方法及依据
无负压供水设备选型方法及依据
在选择无负压供水设备的型号的时候要慎重，如果型号不对，那么在以后使用的过程中可能会导致用户不能正常用水或者是减少了设备的使用寿命，更甚至会出现危险事故。
每个厂家的无负压供水设备型号都有所差别，但是选型的方法是一样的。
无负压供水设备型号有：HD（X）WF2系列、HD（X）WF3系列、HD（X）WF4系列等，例：HD（X）WF2PS12-5
HD（X）WF--无负压，（X）代表箱式
2--表示水泵的台数
PS--表示水泵
12-5--水泵型号
无负压供水设备选型方法及依据
1、对无负压供水设备的选型建议由专业人员提供或指导。
一般情况可采用建筑设计图中的给排水设计图所标定的流量及扬程进行无负压供水设备选型，所以在选型的时候，如果有给排水设计图最好是向供水设备厂家提供设计图。
2、无负压供水设备的选型主要依据用户的供水参数（流量、扬程等），满足最不利点要求，选型时应考虑系统沿程和局部压力损失。
（一般沿程损失的计算可参考每10米沿程增加1米扬程的方法计算。
无负压供水设备即大楼从泵房至楼顶最不利配水点管路总长100米，那么沿程损失可大概认为是10米，在确定扬程时，应增加10米计算）。
3、用户提供供水量与供水压力外，还应提供自来水管网管径（便于和设备进水口对接，一般为DN80、DN100）和自来水管网在用水高峰时的供水压力值（因设备为叠压该数据便于计算扬程）。
4、无负压供水设备选型的工作点应充分考虑水泵效率区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无负压供水设备选型表
无负压供水设备选型表原理
无负压供水设备选型表充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。
相比较于传统的带水池的供水设备可节约大量的电能运行成本及投资成本。
无负压供水设备选型表采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，无负压供水设备选型表采用真空消除器消除管网内所产生的负压，充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，无负压供水设备选型表采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，无负压供水设备选型表既实现了增压的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投资，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。
无负压供水设备选型表全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。
无负压供水设备选型表造型说明：
无负压供水设备选型表的造型是根据用户自来水管线.压力与流量.用户实际用水量.用
户实际用水量.建筑物的高度等数据来确定的.设备表用的调节器容积是按照自来水流量满足要求的情况下估算的.如果自来水管路很细.流量不能满足用水高峰期的用水要求.需要重新
计算调节器的容积.推荐公式如下：V容积=(Q出-Q进)△tQ进=一天最高用水高峰期自来水进水量Q出=一天最高用水高峰期用户用水量t=最大用水高峰期持续时间?无负压二次供水设备产品用途：适用于直接抽取市政管网水源作消防供水的场合;适用于生活、消防合用一套给水设备的场合;适用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合;可提高消防用水的实际使用效果。
尽管二次加压供水设备企业这几年发展很快，但它在相关标准以及技术环节等方面还是存在以下不足：
首先，它的应用具有一定的限制性。
由于它缺少二次储水装置，市政供水一旦有故障，整个设备停止运行而处于停水状态，因此对于那些不能间断供水的特殊用户，它并不适用。
其次，由于二次加压供水设备是一种新型的设备，技术环节还有待于进一步成熟，应用条件也有待于市政供水条件的变化而不断完善。
再次，也是更为关键一点，整个行业无国家统一标准可依、可行，各企业都按自己的企业标准进行生产，因此在实际应用过程中难免会出现一些问题。
据不完全统计，现在二次加压供水设备生产企业已从三、四年前的十余家猛增到近千家。
这些企业规模大小不等，技术与售后服务也千差万别，最大的资产上亿元，拥有先进的数字化生产线，小的只有十几人手工作坊式生产，抛开技术因素不谈，其质量的差距便可能天壤之别。
仅是如何使产品不产生负压一项，各企业使用的方法就不尽相同，造成产品质量参差不齐。
另外该设备是在一定条件下才能应用的，对管网压力，供水量等都有一定要求，但有部分企业忽视了这些要求，在
一个位置定点取水，抽水过量，致使管网供水不足的停水现象。
因此如果不加限制地允许二次加压供水设备接入管网，有可能使管网超过承受能力，也有可能使劣质产品乘机充斥市场，给用户用水和管网安全带来隐患。
无负压供水设备选型表使用范围：
1.适用于任何自来水压力不足需要加压供水的地区;
2.满足新建的住宅小区或办公楼等生活用水;
3.原有供水系统(如气压、水塔、高位水箱、自来水厂)供水改造;
4.提供低层自来水压力不能满足要求的消防用水;
5.自来水厂的大型给水中间加压泵站;
6.工矿企业的生产、生活用水等;。
