GSM-R铁路综合数字移动通信系统
34 34
GSM-R 网络
MSC BSC BTS
Locotrol 通信接入单元 地面
30B+D
应用 节点
编组控制单元
通信 子系统
GSM-R 车载
GSM-R 车载
RS-2 通信单元 RS-2 RS-2 通信单元 RS-2
32
32 32
32
控
应控
应
制
用制
用
数
数数
数
据
据据
据
端 口
Locotrol 控制单元
三、GSM-R系统介绍
1、网络子系统（NSS）：
（1）移动交换子系统（SSS）
主要完成用户的业务交换功能，完成用户数据与移动性管理、安 全性管理。
（2）移动智能网（IN）子系统
是在SSS中引入的智能网功能实体，将网络交换功能和业务控制功 能相分离，实现对呼叫的智能控制 。
（3）通用分组无线业务（GPRS）子系统
有线终端
CBC
BSC
Abis
BTS
BTS
Um
无线固定台
车载台 无线终端
手持台
IN SCP
L SSP
SMP
SCEP TCP/IP
IP
SMAP
GPRS SGSN Gn
GGb b PCU
GGSN GRIS
OSS OMC
SIM卡系 统管理
外部分组数 据网
铁路应用系统
2020/2/10
2020/2/10
10 10
道19个。
2020/2/10
2020/2/10
29 29
五、GSM-R调度通信系统
2020/2/10
2020/2/10
30 30
五、GSM-R调度通信系统
个别呼叫：移动终端呼叫固定或移动终端 组呼：移动或固定终端发起组呼 广播呼叫：在特定区域内进行呼叫；一方说，多方听的
点对多点通信；快速呼叫建立；呼叫优先级
三、GSM-R系统介绍
4、终端设备 终端是供GSM-R系统用户直接操作、使用，用来接入 GSM-R网的设备，包括移动台和无线固定台。 （1）移动台包括（机车、汽车）车载台，手持台、列控数 据传输设备、列尾信息传输设备和防灾检测信息传输、车 辆安全检测信息传输终端等。 移动台由移动设备和SIM卡组成。 （2）无线固定台为非移动状态下使用的无线终端，具备与 移动台相同的业务功能。
2、基站子系统（BSS）
MSC
A接口
Um接口
BSS
移动终端
BSS通过无线接口直接与移动台相接，负责无线信号 发送接收和无线资源管理；与MSC相连，实现移动用户之 间或移动用户与固定网路用户之间的通信连接，传送系统 信号和用户信息等。
基站控制器（BSC） 编译码和速率适配单元（TRAU） 小区广播短消息中心（CBC） 基站收发信机（BTS） 弱场设备（直放站、漏缆）
2020/2/10
2020/2/10
27 27
四、GSM-R网络规划
基站容量和频率规划
基站容量：话务模型和用户分布决定基站容量 （1）语音业务：0.015erl （2）电路域数据：列控：1信道/列车
同步操控：3－4信道/列车 （3）分组域数据：列尾、车次号、调度命令，约2 个信道。
2020/2/10
铁路相对GSM公网的特殊需求：
（1）用户级别不同（高级语音呼叫，包括：组呼、群呼、 增强多优先级与强拆）
（2）功能寻址（调度） （3）基于位置的寻址（机车呼叫前方车站、后方车站） （4）高速情况下的移动通信 （5）大量特殊的数据业务需求（列控、列尾、车次号等）
2020/2/10
2020/2/10
44
紧急呼叫：移动发起方以紧急呼叫组ID发起优先级为0级
的紧急呼叫。紧急情况，可以发起 “299或 599 ”呼叫
2020/2/10
2020/2/10
31 31
六、国内GSM-R发展现状
GSM-R无线网建设现状： 已建线路：3条， 大秦线：666公里，货运专线，同站址双网，同MSC 青藏线：1142公里，新建线路，同站址双网，异MSC 胶济线：473公里，客货混运线路，单网 待建线路：客专，京津城际，武广、广深港、石太、郑 西
一、什么是GSM-R
公网技术体制：GSM、CDMA 铁路专网技术体制：
（1）无线列调 （2）模拟集群： SMRATZONE（广深试验）、MPT1327 （北京局、柳南）、UNIDEN（北京、成都、上海等） （3）数字集群：TETRA（秦沈）、GT800（重庆）、GOTA （长春） （4）GSM-R（欧洲）
2020/2/10
无线闭塞中心
20 20
四、GSM-R网络规划
核心网规划 呼和 浩特
太原
兰州
乌鲁 木齐
西宁
西安
TMSC
拉萨
北京
北京 TMSC
沈阳
哈尔 滨
济南
武汉 TMSC
上海 南昌
成都
昆明
西安
柳州
郑州
武汉
广州
2020/2/10
2020/2/10
21 21
四、GSM-R网络规划
普通单网
2020/2/10
T30 北京东环
调度台
2020/2/10
2120
京秦西调 度台
K212
Y333
L292 2
唐山枢纽 调度台
京山三调 度台
京山四调 度台
2020/2/10
18 18
三、GSM-R系统介绍
2、业务实现方式
业务类别
主要应用
实现方式
1、列控类
列控、同步操控、调车 电路域数据传 机车信号和监控信息 输
2、调度指挥类 无线列调
2020/2/10
2020/2/10
77
二、GSM-R建设的意义
3、欧洲选择GSM-R的原因 （1）取代落后的模拟设备、提升系统性能的需要； （2）欧洲铁路互通性的需要； （3）新业务的需要（欧洲列车控制系统）
2020/2/10
2020/2/10
88
二、GSM-R建设的意义
GSM-R在欧洲的发展状况：
2020/2/10
2020/2/10
99
三、GSM-R系统介绍
电路域数字 应用系统 PRI
SSS
SMSC
HLR/AuC
No.7
C/D
MSC/VLR E/G
AC
No.7
其他通信网 No.7
GMSC
MSC/VLR/GCR/IWF
A
Gr
PRI
BSS
TRAU
铁路调度通 信系统
终端设备 调度台
终端 车设站备台
端 口
端 口
Locotrol 控制单元
端 口
机车 1
机车 2
GSM-R 车载
RS-2 通信单元 RS-2
32
32
控
应
制
用
数
数
据 端 口
Locotrol 控制单元
据 端 口
机车 3
GSM-R 车载
通信单元
RS-2
RS-2
32
32
控
应
负责为无线用户提供分组数据承载业务。 GPRS核心层：由SGSN、GGSN、DNS、RADIUS等功能实体组成； GPRS无线接入层：由PCU、基站、终端等组成。利用GSM-R系统的 设备资源，保护投资；与GSM-R系统共用频率资源；
2020/2/10
2020/2/10
11 11
三、GSM-R系统介绍
15 15
三、GSM-R系统介绍
2、业务模型
2020/2/10
2020/2/10
16 16
三、GSM-R系统介绍
功能寻址
T30 北京东环 调度台
2020/2/10
2120
京秦西调 度台
K212
Y333
L292 2
唐山枢纽 调度台
京山三调 度台
京山四调 度台
2020/2/10
17 17
三、GSM-R系统介绍 基于位置的寻址
GSM-R（Globle System of Mobile for Railway） 专门针对铁路对移动通信的需求而推出的专用系统， 它基于GSM并在功能上有所超越，是成熟的技术 。
是通过无线通信方式实现移动话音和数据传输的一 种技术体制。
2020/2/10
2020/2/10
33
一、什么是GSM-R
2020/2/10
2020/2/10
55
二、GSM-R建设的意义
1、现有铁路无线通信系统存在许多问题。 （1）投资方面：系统分散建设，投资浪费。 （2）系统功能方面：功能单一，不具备网络能力；频率
利用率低，容量有限；话音、数据业务争抢信道， 传输可靠性低，数据传输能力差。 （3）存在的问题：枢纽地区干扰严重；是开放系统，不 具保密性。
2020/2/10
2020/2/10
66
二、GSM-R建设的意义
2、铁路发展出现许多新业务需求： （1）客运专线的业务需求：不中断传输，速率至少2.4kbps （2）货运专线机车同步控制传输 （3）车地信息化数据传输的需要 （4）有线、无线调度两网融合的需求
因此，既有系统无法满足铁路新业务需求，应建立一个能 完善解决铁路新业务需求、高安全可靠性、联网能力强、可满 足高速、重载运输及信息化需求的通信系统。
202014
三、GSM-R系统介绍
1、业务类型
（1）语音业务
VBS、VGCS、紧急呼叫、多方通信
（2）数据业务
电路交换数据传输业务 短消息业务 分组交换数据传输业务（GPRS）
GSM-R
全球铁路专用移动通信（GSM-R）GSM-R是以全球移动通信系统为平台，针对铁路的特点，适应高速铁路发展的铁路专用数字移动通信标准。
目前，欧盟已有12个国家铁路装备或准备装备GSM-R，我国铁路已经确定GSM-R为我国铁路移动通信的发展方向，青藏铁路和大秦铁路将首先采用GSM-R系统。
移动通信是铁路运营的基础。
在高速铁路对地面信号依赖逐渐减少的情况下，列车安全运行更需要高质量的通信设施，来满足列调和列车控制、司乘人员、运营指挥中心、车站管理和线路维护人员之间的话务通信等等。
这样，一个统一标准的铁路移动通信系统在开放和统一的铁路网中具有重大作用。
1 .GSM-R的由来全球移动通信系统GSM（GLOBAL SYSTEM FOR MOBILE COMMUNICATION的英文缩写）起始于1982年，是欧洲邮电局长会议（CEPT）的一个特别工作组为泛欧洲移动通信制定的一个标准。
这个工作组的名称是GSM，开始时并不指这个通信系统。
1988年在马德拉岛的GSM全体会议上，通过了系统的基本参数。
1989年欧洲通信标准研究所（ETSI）成立，特别工作组成了ETSI的一个部分。
1992年1月20日这个工作组才得以新命名SMG（Special Mobile Group），开始了对GSM标准进行详细说明。
1992年GSM网络标准开始公开，之后应用范围不断扩大，它所代表的第2代数字移动通信的份额达到了世界市场的2/3。
上世纪90年代，欧洲铁路通信多采用电缆和模拟无线技术，存在35个不同平台，仅德国铁路就有8个模拟无线系统；存在着维修、更新成本高、与现代通信不兼容等问题。
国际铁路联盟(UIC)旨在为不间断的过境运输提供一个标准铁路通信系统，进行了统一铁路通信的研究，包括：无线频带的确定以及通信系统的选取。
1995年选定了900MHz的频段。
1997年开始在法国、德国和意大利建立了试验网，在与Tetra（Terrestrial Trunked Radio）对比和试验后，针对高速铁路的需要，决定在全球数字移动通信（GSM）平台上，开发出具有铁路的专用功能的移动通信系统GSM-R（Global System for Mobile to Railway的缩写）。

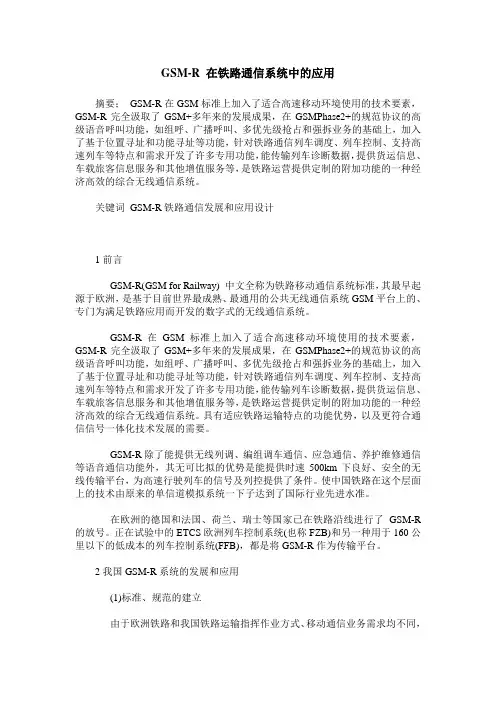

GSM-R 在铁路通信系统中的应用
GSM-R 在铁路通信系统中的应用摘要；GSM-R在GSM标准上加入了适合高速移动环境使用的技术要素，GSM-R完全汲取了GSM+多年来的发展成果，在GSMPhase2+的规范协议的高级语音呼叫功能，如组呼、广播呼叫、多优先级抢占和强拆业务的基础上，加入了基于位置寻址和功能寻址等功能，针对铁路通信列车调度、列车控制、支持高速列车等特点和需求开发了许多专用功能，能传输列车诊断数据，提供货运信息、车载旅客信息服务和其他增值服务等，是铁路运营提供定制的附加功能的一种经济高效的综合无线通信系统。
关键词GSM-R铁路通信发展和应用设计1前言GSM-R(GSM for Railway) 中文全称为铁路移动通信系统标准，其最早起源于欧洲，是基于目前世界最成熟、最通用的公共无线通信系统GSM平台上的、专门为满足铁路应用而开发的数字式的无线通信系统。
GSM-R在GSM标准上加入了适合高速移动环境使用的技术要素，GSM-R完全汲取了GSM+多年来的发展成果，在GSMPhase2+的规范协议的高级语音呼叫功能，如组呼、广播呼叫、多优先级抢占和强拆业务的基础上，加入了基于位置寻址和功能寻址等功能，针对铁路通信列车调度、列车控制、支持高速列车等特点和需求开发了许多专用功能，能传输列车诊断数据，提供货运信息、车载旅客信息服务和其他增值服务等，是铁路运营提供定制的附加功能的一种经济高效的综合无线通信系统。
具有适应铁路运输特点的功能优势，以及更符合通信信号一体化技术发展的需要。
GSM-R除了能提供无线列调、编组调车通信、应急通信、养护维修通信等语音通信功能外，其无可比拟的优势是能提供时速500km下良好、安全的无线传输平台，为高速行驶列车的信号及列控提供了条件。
使中国铁路在这个层面上的技术由原来的单信道模拟系统一下子达到了国际行业先进水准。
在欧洲的德国和法国、荷兰、瑞士等国家已在铁路沿线进行了GSM-R 的放号。
正在试验中的ETCS欧洲列车控制系统(也称FZB)和另一种用于160公里以下的低成本的列车控制系统(FFB)，都是将GSM-R作为传输平台。

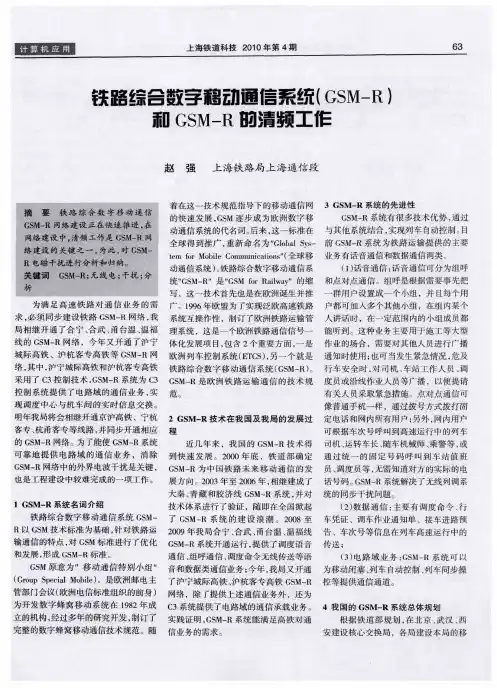

铁路综合数字移动通信系统(GSM-R)和GSM-R的清频工作
铁 路综 合 数 字 程 动通 信 系 统 （ Ｓ Ｒ） Ｇ Ｍ— 和 Ｇ Ｍ— Ｓ Ｒ硇 清 频 工 作
赵 强 上 海铁 路 局 上 海 通 信 段
着在这 一技 术 规范 指导 下 的移动 通信 网 ３ ＧＳ Ｒ 系统 的先进 性 Ｍ— Ｇ Ｍ Ｒ系统 有 很 多技 术 优 势 ， 过 Ｓ— 通 的快 速 发展 ， Ｓ Ｇ Ｍ逐 步成 为 欧 洲数 字 移 动通信 系统 的代名 词 。 来 ， 一标 准在 与 其他 系统 结合 ， 后 这 实现 列 车 自动 控制 。 目 Ｓ— 全球得到推广 ， 重新命名为” ｌ ａ Ｓｓ 前 Ｇ Ｍ Ｒ系统 为铁 路运 输 提 供 的 主要 Ｇｏ ｌ ｙ— ｂ 业务 有话 音 通信 和数据 通 信两 类 。 ｔｒ ｆｒＭｏ ｉ ｏ ｕ ｉａ ｏ ｓ（ 球 移 ｅ ｂｌ Ｃ ｍｍ ｎｃ ｔ ｎ ”全 ｎｏ ｅ ｉ
局 相继 开通 了 合 宁 、 武 、 合 甬台温 、 福 理 系统 ，这 是一 个欧 洲铁 路通 信信 号 一 能听 到 。这种 业务 主要 用 于施 工等 大 型 温 线 的 Ｇ Ｍ Ｒ 网络 ，今 年 又 开 通 了 沪宁 体 化发 展项 目 ， 含 ２个重要 方 面 ， 是 作业 的场 合 ，需要 对 其他人 员进 行 广播 Ｓ— 包 一 城 际 高铁 、沪杭 客 专 高 铁 等 Ｇ Ｍ Ｒ 网 欧 洲列 车控 制 系统 （ Ｔ Ｓ ， Ｓ— 也 危及 Ｅ Ｃ ）另一 个 就 是 通知 时使 用 ； 可 当发生 紧急 情况 ， 络 ， 中 ， 宁城 际高铁 和 沪杭 客专 高铁 铁 路综 合 数 字 移 动 通信 系统 （ Ｓ Ｒ 。 行 车安 全 时 ， 司 机 、 其 沪 Ｇ Ｍ— ） 对 车站 工 作人 员 、 调 采用了 ｃ ３控 制技 术 ， Ｓ Ｒ系统 为 Ｃ Ｇ Ｍ— Ｇ Ｍ— ３ Ｓ Ｒ是 欧洲 铁 路 运 输 通 信 的 技 术 规 度员或沿线作业人员等广播 ，以便提请 控 制 系统 提 供 了 电路 域 的 通 信业 务 ， 实 范 。 有关 人 员采取 紧急措施 。点 对 点通 信 可 现 调度 中心 与机 车 间 的 实 时信 息 交 换 。
2024年GSMR铁路移动通信
GSMR铁路移动通信GSM-R铁路移动通信：技术特点与发展前景引言一、GSM-R技术特点1.1专用频段GSM-R使用专用频段，避免与其他通信系统干扰，确保铁路通信的稳定性和可靠性。
在全球范围内，GSM-R主要使用900MHz频段，部分国家和地区使用1800MHz频段。
1.2安全性GSM-R采用了加密和认证机制，确保通信内容的安全。
同时，GSM-R还支持列车无线紧急呼叫功能，提高了列车运行的安全性。
1.3系统容量GSM-R系统具有较大的系统容量，可以满足铁路运营中的大量用户需求。
同时，GSM-R支持多用户同时通话，提高了通信效率。
1.4网络覆盖GSM-R系统实现了铁路线路的全覆盖，确保列车在任何位置都能进行通信。
GSM-R支持跨区切换，保证了列车在不同区域之间的通信连续性。
1.5兼容性GSM-R与其他通信系统具有较好的兼容性，可以与其他铁路通信系统（如TETRA、VHF等）进行互联互通，为铁路运营提供更多选择。
二、GSM-R发展历程与应用现状2.1发展历程GSM-R的发展始于20世纪90年代，欧洲铁路通信标准化组织（ERATO）开始研究铁路通信的标准化问题。
1993年，欧洲电信标准协会（ETSI）正式立项研究铁路通信标准。
1997年，ETSI发布了GSM-R标准。
此后，GSM-R在全球范围内得到了广泛的应用和推广。
2.2应用现状目前，GSM-R已经在全球范围内得到了广泛应用，成为铁路通信领域的事实标准。
在欧洲，GSM-R已经成为所有新建设的高速铁路线路的通信系统。
在中国，GSM-R也得到了广泛应用，成为高速铁路、普速铁路和城市轨道交通的主要通信系统。
三、GSM-R未来发展趋势3.1向LTE-R过渡随着4G移动通信技术的发展，GSM-R将逐渐向LTE-R （LongTermEvolution–Rlway）过渡。
LTE-R基于先进的4G技术，具有更高的数据传输速率、更大的系统容量和更好的性能。
目前，欧洲、中国等国家和地区已经开始进行LTE-R的研究和试验。
GSM-R铁路综合数字移动通信系统
隧道和地下车站覆盖
GSM-R系统采用特殊的信号传输技术，实现了隧道 和地下车站的有效覆盖，保证了在这些区域的通信 质量。
山区和荒漠覆盖
GSM-R系统具备在山区和荒漠等复杂地形 下的覆盖能力，能够满足在这些区域的通信 需求。
兼容性好
与现有通信系统兼容
GSM-R系统与现有的公众移动通信网络兼容，如GSM、GPRS等，方便用户在铁路沿线及列车上使用 手机、上网等通信服务。
GSM-R铁路综合数字移动通信系 统
目录
