本人对硅钢片一些认知
硅钢片 材料简介
电机硅钢片材质说明1.定义：硅钢：含硅量在3%~5%左右，其他主要是铁的硅铁合金。
分为取向硅钢和无取向硅钢，是电力、电子和军事工业不可缺少的重要软磁合金。
电机硅钢片：含硅量 2.8%以下的无取向硅钢片，它具有一定机械强度，主要用于制造电机，因此俗称电机硅钢片。
电机硅钢片按生产工艺可分为热轧和冷轧两种，冷轧片厚度均匀，表面质量好，磁性较高。
因此，随着工业的发展，热轧片有被冷轧片取代的趋势。
2.材料性能要求硅钢片性能有要求点有：①铁损低，这是硅钢片质量的重要指标，各国都根据铁损值划分牌号，铁损越低，牌号越高。
②磁感应强度高，使电机和变压器的铁芯体积和重量减少，节约硅钢片、铜线和绝缘材料等。
③表面光滑、平整和厚度均匀，可以提高铁芯的填充系数。
④冲压性好，对制造微型、小型电机更为重要。
⑤表面绝缘膜的附着和焊接性良好，能防腐蚀和改善冲压性。
⑥基本无磁时效。
3.行业发展及牌号80年代发展以来新日铁、川崎、NKH、住友和德国EBG等公司都先后推出高效电机用无取向电工钢系列，通过加入特殊合金元素和改善工艺，进一步降低铁损值和提高磁感应。
企业类别厚度牌号产品工艺特点住友全工艺0.5 SX23H加入特殊元素，控制产品结构，减薄产品厚度。
0.5 SX30H0.5 SX40H0.27 27SXHJFE钢管全工艺0.5 BF-1调整硅、铝成份，降低夹杂物含量，最佳化冷轧前组织以控制再结晶结构0.5 BF-20.5 BF-3JFE川崎全工艺0.5 50RMA250铝和稀土元素的复合添加，改变夹杂物大小及分布以控制晶粒尺寸。
0.5 50RMA3500.5 50RMA450新日铁半工艺0.47 NC-B1极纯净钢质的基础上，采用低硅高锰及一次冷轧法。
0.47 NC-M10.47 NC-M20.47 NC-M3国内生产冷轧无取向电工钢的主要有武钢、宝钢、太钢、鞍钢和马钢。
企业类别厚度牌号产品工艺特点宝钢半工艺0.35 B35A210 产品具有高效节能，低铁损，高磁感，在同等铁损水平下，高效电工钢的磁感高0.02T以上。
硅钢片基本知识
稀土永磁材料（钕铁硼NdFeB）按生产工艺不同分为以下三种：（1）烧结钕铁硼（Sintered NdFeB）——（烧结钕铁硼永磁体经过气流磨制粉后冶炼而成，矫顽力值很高，且拥有极高的磁性能，其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械性能亦相当之好，可以切割加工不同的形状和钻孔。
高性能产品的最高工作温度可达200摄氏度。
由於它的物质含量容易导致锈蚀，所以根据不同要求必须对表面进行不同的凃层处理。
(如镀Zn,Ni,Au,Epox y等)。
非常坚硬和脆、有高抗退磁性、高成本/性能比例、不适用于高工作温度）。
（2）粘结钕铁硼（Bonded NdFeB）——粘结钕铁硼是将钕铁硼粉末与树脂、塑胶或低熔点金属等粘结剂均匀混合，然后用压缩、挤压或注射成型等方法制成的复合型钕铁硼永磁体。
产品一次成形，无需二次加工、可直接做成各种复杂的形状。
粘结钕铁硼的各个方向都有磁性，可以加工成钕铁硼压缩模具和注塑模具。
精密度高、磁性能极佳、耐腐蚀性好、温度稳定性好。
（3）注塑钕铁硼（Zhusu NdFeB）——有极高之精确度、容易制成各向异性形状复杂的薄壁环或薄磁体。
磁屏蔽要采用高磁导率的软磁材料。
钕铁硼、橡胶磁是永磁材料，不能用作磁屏蔽罩；永磁铁氧体也不能作磁屏蔽罩。
运动磁场是指动态磁场的话，就需要电阻较大的材料，频率较低的话，采用硅钢片效果不错，频率高的话，就用软磁铁氧体好了。
三种充磁方式1、不饱和充磁是指是指在磁化时，能量达不到饱和充磁的95%以上，这种充磁是可逆的，即随着时间和外力磁场的变化，磁石的剩磁会逐步下降，这种充磁方式只在一般工作场合使用。
2、饱和充磁：是指充磁能量达到磁性材料，磁化特性拐点所需的能量，一般为磁性材料内禀矫顽力(或剩磁)的1.5倍(临界拉量)-2倍，通常取2倍，此种方式可以使磁石饱和充磁，在一般情况下不会发生退磁现象。
3、过饱和充磁是指充磁能量超过磁性材料磁化特性拐点所需的能量，一般力磁性材料内禀矫顽力的3倍，由于磁性材料特性，磁石的表面磁场在达到饱和后,随外加磁化能量的提高，只有微量变化。
硅钢片的介绍(普及知识)
硅钢（silicon steel）含硅量0.5％～4.8％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。
以下针对各项品质特性加以说明。
1.铁损值硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。
通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为1.5或1.7特斯拉。
常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。
硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。
硅钢片在磁化的过程中，会产生磁滞的现象。
磁滞损即为B-H磁滞曲线所包涵的面积。
硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。
根据古典电磁学理论，涡电流损和钢片的厚度、电阻系数、磁通密度和频率有关。

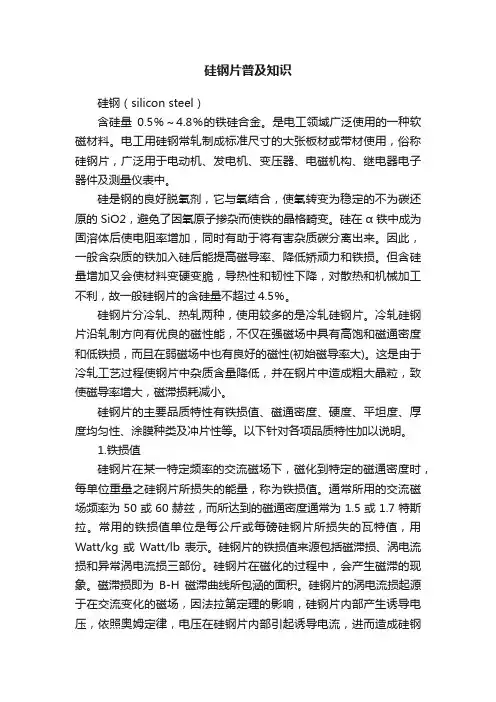

硅钢片普及知识
硅钢片普及知识硅钢（silicon steel）含硅量0.5％～4.8％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。
以下针对各项品质特性加以说明。
1.铁损值硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。
通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为1.5或1.7特斯拉。
常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。
硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。
硅钢片在磁化的过程中，会产生磁滞的现象。
磁滞损即为B-H磁滞曲线所包涵的面积。
硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。
根据古典电磁学理论，涡电流损和钢片的厚度、电阻系数、磁通密度和频率有关。
硅钢片矽钢片的分类和应用以及详细参数
硅钢片矽钢片的分类和应用以及详细参数硅钢片（也称为电工钢、矽钢片）是一种通过添加硅合金来提高电磁性能的特殊冷轧钢材，广泛应用于电力变压器、电机、发电机等电气设备中。
下面将从分类、应用和详细参数三个方面来进行讨论。
一、分类：硅钢片根据硅含量的不同可以分为低硅钢、高硅钢和超高硅钢三类。
低硅钢硅含量在1.5%以下，主要用于低频变压器的铁芯。
高硅钢硅含量在2.5%左右，主要用于高频变压器的铁芯。
超高硅钢（也称为非晶态铁芯）具有更高的硅含量，可达到 6.5%，适用于高功率变压器和高频电机。
二、应用：1.低频变压器：低硅钢片由于低磁导率和低磁阻损耗，适用于发电厂、工厂和住宅区的电力变压器。
2.高频变压器：高硅钢片具有高磁导率和低磁阻损耗，适用于电子设备中的高频电源变压器和相控阵雷达等。
3.发电机：硅钢片在发电机中用作旋转子和定子的铁芯，可提高电力传输效率和减少能量损耗。
4.电机：使用硅钢片可以减少感应电机的电阻和铜损耗，提高电机的效率和输出功率。
5.汽车发电机和起动机：硅钢片在汽车发电机和起动机中用来改善发电和启动性能。
三、详细参数：硅钢片的主要参数包括硅含量、导磁率、居里温度和矫顽力等。
1.硅含量：低硅钢硅含量一般在0.5%-3%之间，高硅钢的硅含量一般在2%-4%之间，超高硅钢的硅含量能达到6.5%左右。
2.导磁率：硅钢片的导磁率表示了其对磁场的传导能力，一般在2000-5000之间。
导磁率越高，磁场传导能力越好。
3.居里温度：居里温度也被称为翻转温度，是指硅钢片从铁磁态变为顺磁态的临界温度。
一般硅钢片的居里温度都在300°C以上。
4.矫顽力：矫顽力是硅钢片抵抗磁化或磁化反转的能力，一般硅钢片的矫顽力在1.6A/m-5.6A/m之间。
总结：硅钢片经过特殊的处理和控制硅含量，具有优良的导磁性能和低磁阻损耗，广泛应用于电气设备中。
根据硅含量的不同，硅钢片可以分为低硅钢、高硅钢和超高硅钢，适用于不同类型的器件。
硅钢知识简介
目录关于硅钢的类型及性能←一、关于硅钢的类型及性能←二、硅钢板主要用语说明三我国硅钢片牌号表示方法（无取向）←三、我国硅钢片牌号表示方法（无取向）四、我厂的硅钢线的简易的工艺流程及简图和生产规规格←五、退火炉段←六、炉喉←七、炉内保护气体吹扫←八、炉压与脱碳的关系（对炉压差要有整体认识）←九、设备运行的视频←十、硅钢检验一、关于硅钢的类型及性能一关于硅钢的类型及性能←1、电工钢板的类别）无取向硅钢结晶不带方向性←（1）、无取向硅钢结晶不带方向性.自由排列的产品。
对所有的磁性特性致自由排列的产品。
对所有的磁性特性一致机机转机材所以用在发电机、电动机等旋转机铁芯材料及电源变压器、稳压器、小型静止电气上使用。
←（2）、取向硅钢通过特殊制作工艺结晶用个方向轧制方向排列大幅结晶用一个方向（轧制方向）排列，大幅提高特性。
←取向性硅钢板的用途轧制方向的磁性特性好，但轧制方向以外的磁性特性相对差最大限度体现轧制方向特性的各种变压器，磁放大器等和静止电气铁芯材料来使用.大型旋转机也有使用的时候。
大型旋转机也有使用的时候（3）、晶向）晶向硅钢板取向无取向硅钢板◈轧制方向磁性好◈所有方向磁性均匀、硅钢的性能要求2硅钢的性能要求←A、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号铁损越低牌号越高质量也高损值划分牌号，铁损越低，牌号越高，质量也高。
←B、磁感应强度高。
在相同磁场下能获得较高磁感片用制机或变压器铁体积的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
叠装系数高矽钢片表面光滑平整和厚度均←C、叠装系数高。
矽钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
←D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
←E、表面对绝缘膜的附着性和焊接性良好。
二、硅钢板主要用语说明铁损←1、铁损)硅钢板呈现产品特性重要的尺度在铁芯磁化过←1) 硅钢板呈现产品特性重要的尺度。
硅钢基础知识（含义、分类、牌号表示方法、涂层）
硅钢基础知识（含义、分类、牌号表示方法、涂层）硅钢基础知识（含义、分类、牌号表示方法、涂层）硅钢silicon steel含硅量0.5％～4.8％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
硅钢分类：热轧硅钢片：热轧硅钢片是将Fe-Si合金用平炉或电炉熔融，进行反复热轧成薄板，最后在800-850℃退火后制成。
热轧硅钢片主要用于发电机的制造，故又称热轧电机硅钢片，但其可利用率低，能量损耗大，近年相关部门已强冷要求淘汰。
冷轧无取向硅钢片：冷轧无取向硅钢片最主要的用途是用于发电机制造，故又称冷轧电机硅钢。
其含硅量0.5%-3.0%，经冷轧至成品厚度,供应态多为0.35mm和0.5mm厚的钢带。
冷轧无取向硅钢的Bs高于取向硅钢；与热轧硅钢相比，其厚度均匀，尺寸精度高，表面光滑平整，从而提高了填充系数和材料的磁性能。
冷轧取向硅钢片：冷轧取向硅钢带最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。
与冷轧无取向硅钢相比，取向硅钢的磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。
硅钢片密度
硅钢片密度
硅钢片是一种高性能的合金材料，它的最大特点就是具有很强的抗腐蚀性能和抗热性能，因此它被广泛应用于航空航天、船舶、汽车、锅炉、炼油厂、核能站、电厂等领域。
此外，硅钢片具有高强度、高硬度、较低的比表面积及良好的抗焊性等特点，是一种高科技合金材料。
硅钢片的密度是指单位体积内物质的质量，它反映了物质的质量密集程度。
一般而言，硅钢片的密度一般在6.2至7.6 g/cm3之间，平均值约为6.85 g/cm3。
根据硅钢片的熔点，玻璃末不同的硅钢片的密度也会有所不同，要根据具体情况确定。
硅钢片的密度，不仅与材料的熔点有关，还受到硅钢片的组成成分的影响，不同的成分构成的硅钢片的密度也会有所不同。
一般而言，铝硅钢片的密度较高，大约在6.5~7.5 g/cm3。
而汞铅硅钢片的密度一般在6.2-6.3 g/cm3。
另外，钛硅钢片的密度一般在6.0~6.5 g/cm3之间，铜硅钢片的密度在4.7~5.3 g/cm3之间，锰硅钢片的密度一般在6.0~7.3 g/cm3之间，钴硅钢片的密度一般在7.0~8.0 g/cm3之间。
硅钢片的密度也可以通过它的结构来改变。
硅钢片的可以在它的熔点以下的温度下复合挤压成形，即在某些条件下可以改变硅钢片的密度，比如压缩或延展可以改变硅钢片的密度。
此外，硅钢片也可以通过改变成分量来改变其密度，比如增加铝、铜和锰含量可以降低密度，而减少金属元素却可以提高密度。
总之，硅钢片的密度是受到多种因素影响的，如硅钢片的熔点、组成成分以及结构等，而不同的硅钢片的密度也会有所不同，要根据具体情况确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本人对硅钢片的认知
作者：谢心游对于一台电机来说，定、转子是极其重要的部件，定转子材料的好坏是直接决定电机性能优劣的重要因素之一，目前我们电机行业采用的定、转子材料就是硅钢，以下是我收集的硅钢片的相关资料以及我对硅钢片的一些见解和疑问，都是手写的，参杂个人观点，所以别当成什么正经资料，看看就行，别太当真。
首先我们得知道什么是硅钢片。
说白了就是“电磁性能”优良的钢材，1900年，英国人哈德菲尔德发现含硅的硅铁合金具有良好的磁性，所以你懂得，接下来硅钢片就取代了低碳钢，作为电磁行业的专业钢材得到了发展和研究。
硅钢为什么会出现呢。
一切东西存在必有其道理，像硅钢这东西，因为有需求才会被创造，存在并得到发展。
这跟电机、变压器行业的发展密不可分的，电机、变压器通过定转子来实现电磁变换。
做电机的人，肯定要把电机做的比别人都要好啊，那样才能赚很多钱啊，定转子材料肯定要花时间金钱去研究，那样肯定会有收获的啊，硅钢就是其产物，也许某一天，某人发现比硅钢更好的电磁材料，硅钢就会OUT的。
现在硅钢片的含硅量是0.8~4.8%，我就在想了，按道理说含硅量越高，导磁率越好，性能也会好，为什么不多加点硅呢，搞个10%的含硅量会怎么样呢，只限制在4.8%的含硅量是不是工艺技术条件不够生产不出来，还是高于4.8%以后，钢材的机械强度不行，不能用了啊，求解释啊。
硅钢片的分类，按含硅量分2.8%以下的是低硅， 2.8~4.8%的是高硅
按加工工艺来分是冷轧和热扎
硅钢片的含硅量越高，磁性越好，冷轧比热扎好。
判别硅钢片好坏的指标
1、铁损
2、磁感应强度
3、叠压系数
4、冲片质量
5、绝缘漆附性
6、磁时效
相关国标：
电工用热轧硅钢薄板（GB5212-85）
电工用冷轧硅钢薄板（GB2521-88）
家电用热轧硅钢薄板（GBH46002-90）
先写到这里，后期还会补充的。
接下来是小知识点也是最常用的知识点，
一、怎么看牌号，
DR510-50：DR——电工用热扎硅钢板，510——铁损值为5.1W/Kg，50——厚度为0.5mm 50WW600：50——0.5mm，W——武钢，W——无取向硅钢，600——铁损值为。
