硅钢片性能及牌号对照
硅钢片牌号对照表
硅钢片牌号表
硅钢片牌号对照表
一、硅钢片类型
硅钢片是一种广泛应用于电机、发电机和变压器等电气设备中的重要材料。
根据制造工艺和用途的不同，硅钢片可分为以下几种类型：
1.热轧硅钢片
2.冷轧硅钢片
3.涂层硅钢片
4.无取向硅钢片
5.有取向硅钢片
二、材质
硅钢片的材质主要由铁和硅组成，其中硅含量越高，磁性能越好。
根据硅含量的不同，硅钢片可分为以下几种材质：
1.高硅钢片：硅含量在6.5%以上
2.中硅钢片：硅含量在
3.0%至6.5%之间
3.低硅钢片：硅含量在0.5%至3.0%之间
三、规格尺寸
硅钢片的规格尺寸通常是根据客户的具体需求进行定制的，不同牌号的硅钢片尺寸不同。
常用的规格尺寸包括：
1.厚度：0.3mm至0.5mm
2.宽度：180mm至800mm
3.长度：根据客户需求定制
四、性能指标
不同牌号的硅钢片性能指标不同，主要表现在磁性能、导磁率、矫顽力等方面。
具体性能指标可根据客户要求进行定制。
五、适用范围
硅钢片适用于制造各类电机、发电机、变压器等电气设备中的铁芯，可提高设备的效率和可靠性。
不同类型的硅钢片适用范围略有不同。
矽钢片性能指标介绍
7
矽鋼片性能指標介紹
制造历程: 制造历程
1900年英国哈德菲尔德(R.A.Hadfield)等首先发现含Si4％ 的Si-Fe合金有良好磁性。 1903年德国和美国相继生产含Si1.0～4.5％的热轧硅钢片。 1906年代替低碳钢用来制造电机和变压器铁芯。 1934年美国戈斯(N.P.Goss)采用两次冷轧法制成 (110)[001] 晶粒择优取向的含 Si3％的冷轧硅钢片。 1968年日本田口悟等采用硫化锰和氮化铝综合抑制剂 并使用一次大压下率冷轧法，制成(110)[001]高磁感 取向硅钢，这种材料的晶粒取向更加准确，铁损和磁性 进一步改善
电工用硅钢薄板俗称矽钢片或硅钢片。 电工用硅钢薄板俗称矽钢片或硅钢片。是 一种含碳极低的硅铁软磁合金, 一种含碳极低的硅铁软磁合金,一般含硅量为 0.5～4.5％，经热、冷轧制成。一般厚度在 0.5～4.5％，经热、冷轧制成。 ％，经热 1mm以下 故称薄板。 以下， 1mm以下，故称薄板。加入硅可提高铁的电阻 率和最大磁导率,降低矫顽力、 率和最大磁导率,降低矫顽力、铁芯 损耗（铁损）和磁时效。 损耗（铁损）和磁时效。
6
矽鋼片性能指標介紹
硅钢片性能指标：
A、铁损低。质量的最重要指标，世界各国都以铁损值划分牌号， 铁损越低，牌号越高，质量也高。 B、磁感应强度高。在相同磁场下能获得较高磁感的硅钢片， 用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅 钢片、铜线和绝缘材料等。 C、叠装系数高。硅钢片表面光滑，平整和厚度均匀，制造铁芯的 叠装系数提高。 D、冲片性好。对制造小型、微型电机铁芯，这点更重要。 E、表面对绝缘膜的附着性和焊接性良好。 F、磁时效 G、硅钢片须经退火和酸洗后交货。
9
矽鋼片性能指標介紹
鞍钢硅钢片牌号
鞍钢硅钢片牌号摘要：1.硅钢片的概述2.鞍钢硅钢片的牌号表示方法3.鞍钢硅钢片的主要产品类型4.鞍钢硅钢片在电机设计中的应用5.鞍钢硅钢片的发展前景正文：一、硅钢片的概述硅钢片，又称矽钢片，是一种含硅量在0.8～4.8％的磁性钢材。
由于硅钢具有很强的导磁能力，因此常用于变压器、电机等电气设备的铁芯制造。
硅钢片的主要作用是提高设备的磁感应强度，从而实现设备的小型化。
在实际应用中，硅钢片可以降低铁芯中的功率损耗，提高设备的能效。
二、鞍钢硅钢片的牌号表示方法鞍钢硅钢片的牌号表示方法通常包括两个部分：阿拉伯数字和字母。
阿拉伯数字表示硅钢片的铁损值，单位为w/kg。
字母部分表示硅钢片的厚度和制造工艺。
例如，牌号为50WW270 的硅钢片，表示其铁损值为5.0w/kg，厚度为0.27mm，制造工艺为冷轧无取向。
三、鞍钢硅钢片的主要产品类型鞍钢硅钢片按照产品类型主要分为两类：冷轧无取向硅钢片和冷轧取向硅钢片。
其中，冷轧无取向硅钢片主要用于变压器、电机等设备的铁芯制造；而冷轧取向硅钢片具有更高的磁性能，主要用于高性能电机、变压器等设备。
四、鞍钢硅钢片在电机设计中的应用在电机设计中，硅钢片的选择主要考虑其铁损值、厚度和制造工艺。
根据电机的功率、电压、频率等参数，可以选择合适的鞍钢硅钢片作为电机铁芯材料。
选用鞍钢硅钢片可以降低电机的铁芯损耗，提高电机的效率和性能。
五、鞍钢硅钢片的发展前景随着我国经济的快速发展，对硅钢片的需求不断增加。
未来，鞍钢硅钢片将继续优化产品结构，提高产品质量，满足市场对高性能硅钢片的需求。
同时，随着新能源、节能环保等领域的发展，对硅钢片性能的要求将越来越高。
电机硅钢片牌号

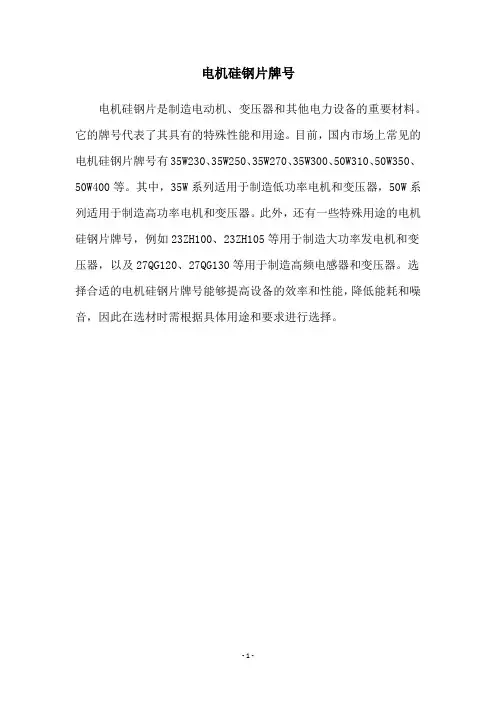

电机硅钢片牌号
电机硅钢片是制造电动机、变压器和其他电力设备的重要材料。
它的牌号代表了其具有的特殊性能和用途。
目前，国内市场上常见的电机硅钢片牌号有35W230、35W250、35W270、35W300、50W310、50W350、50W400等。
其中，35W系列适用于制造低功率电机和变压器，50W系列适用于制造高功率电机和变压器。
此外，还有一些特殊用途的电机硅钢片牌号，例如23ZH100、23ZH105等用于制造大功率发电机和变压器，以及27QG120、27QG130等用于制造高频电感器和变压器。
选择合适的电机硅钢片牌号能够提高设备的效率和性能，降低能耗和噪音，因此在选材时需根据具体用途和要求进行选择。
- 1 -。
鞍钢硅钢片牌号

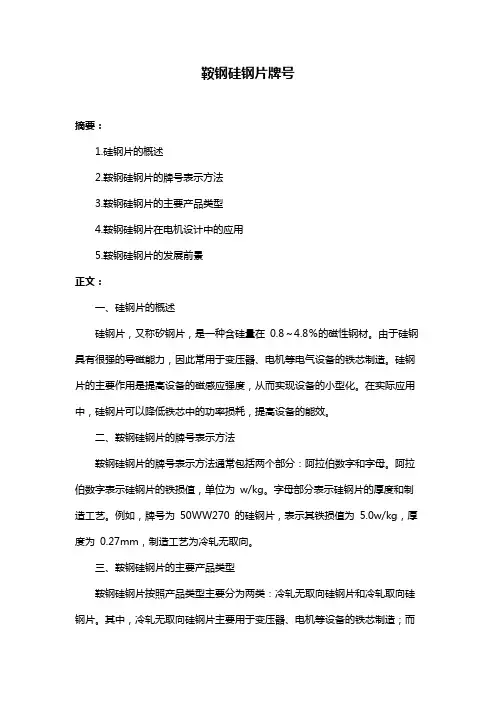

鞍钢硅钢片牌号
（原创版）
目录
1.硅钢片的概念和分类
2.鞍钢硅钢片的牌号表示方法
3.鞍钢硅钢片的主要产品和应用
4.硅钢片在电机设计中的选择
5.鞍钢硅钢片与武钢、宝钢硅钢片的对照
正文
硅钢片，又称硅钢，是一种含硅量在 0.8%~4.8% 的钢材。
由于硅具
有很强的磁导能力，使得硅钢片在通电线圈中产生较大的磁感应强度，从而可以缩小变压器的体积。
硅钢片主要分为冷轧无取向硅钢片和冷轧取向硅钢片两种。
鞍钢硅钢片的牌号表示方法是以阿拉伯数字表示铁损值，后面加上厚度值，再乘以 100。
例如，鞍钢的牌号 50WW270 表示铁损值为 4.7W/kg，厚度为 0.5mm 的冷轧无取向硅钢。
而冷轧取向硅钢片的表示方法则是在
牌号前加上“DQ”，如 DQ135-30 表示铁损值为 3.5W/kg，厚度为 0.3mm 的冷轧取向硅钢片。
鞍钢硅钢片的主要产品有 DQ135-30、DQ170-30、DQ210-30 等，广泛应用于变压器、电机、电磁炉等设备中。
在电机设计中，选择硅钢片时要
考虑铁损值、磁感强度、厚度等因素，以满足电机性能和效率的要求。
此外，鞍钢硅钢片与武钢、宝钢硅钢片在牌号表示上有所不同。
例如，武钢的牌号为 50WW270、50WW300 等，宝钢的牌号为 B50A270、B50A300 等。
不过，这些牌号只是表示方法不同，实际上它们对应的硅钢片性能和质量
是相似的。
总之，鞍钢硅钢片作为一种重要的磁性材料，在变压器、电机等领域具有广泛的应用。
硅钢片型号的含义
硅钢片型号的含义硅钢片概述硅钢片，又称电工钢或硅钢片，是一种以硅为主合金元素的冷轧非晶态钢板。
它具有低磁导率和高电阻率等特性，广泛应用于电力设备、变压器、发电机、电动机等电工领域。
硅钢片型号解析硅钢片的型号通常由多个字母、数字和符号组成，每个字符代表着不同的信息。
1. 厚度硅钢片的厚度是指钢板的厚度，一般以毫米（mm）为单位表示。
厚度的表达方式可以是小数，也可以是整数。
例如：•0.27、0.30、0.35、0.50（mm）•0.27mm、0.30mm、0.35mm、0.50mm2. 板宽硅钢片的板宽是指钢板的宽度，一般以毫米（mm）为单位表示。
板宽的表达方式可以是小数，也可以是整数。
例如：•1000、1250、1500（mm）•1000mm、1250mm、1500mm3. 硅钢种类硅钢片根据硅的含量和应用领域的不同，可以分为不同的种类，常见的有：•ZDKH：高磁导硅钢片•ZDKJ：常规硅钢片•ZDKL：低磁导硅钢片4. 硅钢片牌号硅钢片的牌号是钢板的标识符，可以用于区分不同的生产厂家、产品规格等。
不同牌号的硅钢片具有不同的特性和用途。
例如：•B50A800、B23P085、B30G120、B35A2705. 钢带方向硅钢片的生产过程中，通常会有一个特定的轧制方向，称为钢带方向。
钢带方向对硅钢片的磁性能和机械性能有着重要影响。
常见的钢带方向表示方式有：•L（Longitudinal）：沿着板宽方向的钢带方向•T（Transverse）：沿着板厚方向的钢带方向6. 表面状态硅钢片的表面经过特殊处理后会具有不同的状态，常见有：•C（Coated）：有涂层的表面状态•N（No Coated）：无涂层的表面状态硅钢片型号示例根据以上解析，以下是几个典型的硅钢片型号示例及其含义：1.0.27*1000 ZDKJ B50A800 L C厚度为0.27mm，板宽为1000mm，是一种常规硅钢片，牌号为B50A800，钢带方向为沿着板宽方向，表面具有涂层。
硅钢片性能及牌号对照
矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。
它直接影响变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10%国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。
而现在正规厂家都按照新的标号标示。
旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}H12 50H270 50WW270 B50A270 21000元H14 50H310 50WW310 B50A310 15800元H18 50H470 50WW470，B50A470 14000元H23 50H600 50WW600，B50A600 12600元H30 50H700 50WW700，B50A700 11000元H40 50H800 50WW800，B50A800 9600元H50 50H1000 50WW1000， B50A1000 8500元H60 50H1300 50WW1300，B50A1300 8000元从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量，H型无取向性钢片也有0.35MM的薄片。
但是产量很少，一般用于要求较高的场合。
无取向硅钢片常用的有下列几种：H50 H23 H18 H14 H12比重 7.85 7.75 7.65 7.65 7.65铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6按温升来说H18低于H23，H23低于H50按空载电流则相反。
另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。
另外同一牌号铁芯尺寸不同性能也不同。
有取向硅钢带常用的牌号有Z11 Z10比重7.65 7.65铁损P1.7/50 ≤ 1.66 1.51磁通密度B10≥ 1.74 1.77日本jfe(旧川崎):35jn250 (0.35mm厚、铁损在2.18～2.26之间、磁感1.69以上)50jn270 (0.50mm厚、铁损在2.38～2.42之间、磁感1.68以上)50jn290 (0.50mm厚、铁损在2.46～2.51之间、磁感1.68以上)50jn310 (0.50mm厚、铁损在2.50～2.54之间、磁感1.69以上)日本新日铁:50h270 (0.50mm厚、铁损在2.37～2.41之间、磁感1.68以上)50h290 (0.50mm厚、铁损在2.46～2.50之间、磁感1.68以上)50h310 (0.50mm厚、铁损在2.49～2.53之间、磁感1.69以上)中国太钢:50tw290 (0.50mm厚、铁损在2.54～2.60之间、磁感1.68以上)50tw310 (0.50mm厚、铁损在2.64～2.69之间、磁感1.68以上)50tw350 (0.50mm厚、铁损在2.70～2.76之间、磁感1.69以上)中国牌号表示方法：（1）冷轧无取向硅钢带（片）表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。
硅钢片性能
硅钢片基础知识电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。
电工用硅钢薄板俗称矽钢片或硅钢片。
顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。
一般厚度在1mm以下，故称薄板。
硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。
（1）硅钢片性能指标A、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。
B、磁感应强度高。
在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
C、叠装系数高。
硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
E、表面对绝缘膜的附着性和焊接性良好。
F、磁时效G、硅钢片须经退火和酸洗后交货。
（2）硅钢片的分类A、硅钢片按其含硅量不同可分为低硅和高硅两种。
低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。
两者在实际使用中并无严格界限，常用高硅片制造大型电机。
B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。
冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。
（一）电工用热轧硅钢薄板（GB5212-85）电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。
电工用热轧硅钢薄板也称热轧硅钢片。
热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。
（二）电工用冷轧硅钢薄板（GB2521-88）用含硅0.8％-4.8％的电工硅钢为材质，经冷轧而成。
冷轧硅钢片分晶粒无取向和晶粒取向两种钢带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。
它直接影响
变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的
与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10%
国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。
而现在正规厂家都按照新的标号标示。
旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨}
H12 50H270 50WW270 B50A270 21000元
H14 50H310 50WW310 B50A310 15800元
H18 50H470 50WW470，B50A470 14000元
H23 50H600 50WW600，B50A600 12600元
H30 50H700 50WW700，B50A700 11000元
H40 50H800 50WW800，B50A800 9600元
H50 50H1000 50WW1000， B50A1000 8500元
H60 50H1300 50WW1300，B50A1300 8000元
从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量，
H型无取向性钢片也有0.35MM的薄片。
但是产量很少，一般用于要求较高的场合。
无取向硅钢片常用的有下列几种：
H50 H23 H18 H14 H12
比重 7.85 7.75 7.65 7.65 7.65
铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6
磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6
按温升来说H18低于H23，H23低于H50
按空载电流则相反。
另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。
另外同一牌号铁芯尺寸不同性能也不同。
有取向硅钢带常用的牌号有
Z11 Z10
比重7.65 7.65
铁损P1.7/50 ≤ 1.66 1.51
磁通密度B10≥ 1.74 1.77
日本jfe(旧川崎):
35jn250 (0.35mm厚、铁损在2.18～2.26之间、磁感1.69以上) 50jn270 (0.50mm厚、铁损在2.38～2.42之间、磁感1.68以上) 50jn290 (0.50mm厚、铁损在2.46～2.51之间、磁感1.68以上) 50jn310 (0.50mm厚、铁损在2.50～2.54之间、磁感1.69以上) 日本新日铁:
50h270 (0.50mm厚、铁损在2.37～2.41之间、磁感1.68以上) 50h290 (0.50mm厚、铁损在2.46～2.50之间、磁感1.68以上) 50h310 (0.50mm厚、铁损在2.49～2.53之间、磁感1.69以上) 中国太钢:
50tw290 (0.50mm厚、铁损在2.54～2.60之间、磁感1.68以上) 50tw310 (0.50mm厚、铁损在2.64～2.69之间、磁感1.68以上) 50tw350 (0.50mm厚、铁损在2.70～2.76之间、磁感1.69以上)
中国牌号表示方法：
（1）冷轧无取向硅钢带（片）
表示方法：DW+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.5T的单位重量铁损值。
）的100倍+厚度值的100倍。
如DW470-50 表示铁损值为4.7w/kg，厚度为0.5mm的冷轧无取向硅钢，现新型号表示为50W470。
（2）冷轧取向硅钢带（片）
表示方法：DQ+铁损值（在频率为50HZ，波形为正弦的磁感峰值为1.7T的单位重量铁损值。
）的100倍+厚度值的100倍。
有时铁损值后加G表示高磁感。
如DQ133-30表示铁损值为1.33，厚度为0.3mm的冷轧取向硅钢带（片），现新型号表示为30Q133。
（3）热轧硅钢板
热轧硅钢板用DR表示，按硅含量的多少分成低硅钢（含硅量≤2.8%）、高硅钢（含硅量＞2.8%）。
表示方法：DR+铁损值（用50HZ反复磁化和按正弦形变化的磁感应强度最大值为1.5T时的单位重量铁损值）的100倍+厚度值的100倍。
如DR510-50表示铁损值为5.1，厚度为0.5mm 的热轧硅钢板。
家用电器用热轧硅钢薄板的牌号用JDR+铁损值+厚度值来表示，如JDR540-50。
2、日本牌号表示方法：
（1）冷轧无取向硅钢带
由公称厚度（扩大100倍的值）+代号A+铁损保证值（将频率50HZ，最大磁通密度为1.5T 时的铁损值扩大100倍后的值）。
如50A470表示厚度为0.5mm，铁损保证值为≤4.7的冷轧无取向硅钢带。
（2）冷轧取向硅钢带
由公称厚度（扩大100倍的值）+代号G：表示普通材料，P：表示高取向性材料+铁损保证值（将频率50HZ，最大磁通密度为1.7T时的铁损值扩大100倍后的值）。
如30G130表示厚度为0.3mm，铁损保证值为≤1.3的冷轧取向硅钢带。
