可燃气体探测器技术性能要求(正式)
可燃气体探测器规范
小型加油站报警系统方案一、系统特点：结构简单，安装方便，实时可靠，经济实用。
二、系统概述：本报警系统主要由以下三部分组成：1、NET系列Smart3防爆气体探测器2、SENTOX数显控制单元（1通道型）3、声光报警器主要部分技术参数如下：★NET系列Smart3防爆气体探测器：1、特点内置10位单片机提供以下功能：◆自诊断功能：控制硬件和传感器正常工作。
◆零位自校准功能：自动保持探测器零位不受温漂和时漂影响。
◆数字滤波器：避免小型加油站报警系统方案一、系统特点：结构简单，安装方便，实时可靠，经济实用。
二、系统概述：本报警系统主要由以下三部分组成：1、NET系列Smart3 防爆气体探测器2、SENTOX数显控制单元（1通道型）3、声光报警器主要部分技术参数如下：12707.jpg alt=>★NET系列Smart3 防爆气体探测器：1、特点内置10位单片机提供以下功能：◆自诊断功能：控制硬件和传感器正常工作。
◆零位自校准功能：自动保持探测器零位不受温漂和时漂影响。
◆数字滤波器：避免系统不稳定和错误读数造成误报警。
◆迟滞循环：用于报警输出，当危险气体的浓度接近极限值时，它可避免探测器报警输出不断变化。
◆防爆封装2、技术参数：测量范围催化燃烧式：0～100％LEL或电化学式：ppm分辨率0.1mA供电电压12～24VDC -20％ +15％功耗（@12DC）90mA（平均值）；130mA（峰值）可示指示闪光二极管线性输出三线4～20mA 200Ω串行输出（可选）串行RS485（对与GALILEO IDI相连而言，可选）O.C.或继电器输出（可选）集电极开路或继电板（可选）精度±5％满量程或10％读数重复性±5％满量程预热时间5分钟稳定时间<1分钟响应时间 <30秒 T50; <60秒T90（指易燃气）储存温度-25～60℃工作温度-10～+55℃相对湿度20～90％RH/40℃工作压力80～110Kpa空气速度<6mS参照标准EN500014 EN50018（电气安全要求，Eex-d部分）★SENTOX数显控制单元（1通道型）SENTOX 14单通道特点如下：◆壁挂式/箱体式单通道◆接收4～20mA输入信号◆尺寸：96×48×100mm◆供电：230Vac或12～24Vdc◆4位LC显示◆两个报警点设置（标准10～20～30％）◆3个继电器输出三、系统接线汽油泄漏报警器可燃气体探测器产品广泛应用于加气站/化工/冶金等存在易燃、易爆气体的危险场所，可以设置爆炸上下限，加气站用的一般是燃气报警器，爆炸下限设置15%lel，当气体浓度达到这个值时，就会声光报警提醒作业人员做好安防措施。
GB 15322-6
２５ ０（ 质 量小 于 １ｋ ｇ） １００（质量 在 １ｋ ｇ－１０ｋ ｇ间）
５０ （质 量 大于 １０ｋ ｇ）
不通电状态
｝ 跌 落 次 数 １
５．２．１ 指 示 灯 ５．２．１ ．１ 应采用发光二极管指 示灯。 ５．２．１ 应以颜色标识 ，红色表示报警信号 ，黄色表示故障信号 ，绿 色表示电源工作正常 ５．２．１ 所有指示灯应清 晰地 标注出功 能。在一般 环境光线下 ，指示 灯在距 其正前 方 ３ｍ 远 处应清
ｚ
ＧＢ １５３２２．６－ ２００３
淹 没 期 间，探测器应发 出报警信号或故 障信 号或气体浓度 超过测量范围的明显指示信号 。淹没后 ，
探测器应满足 ａ）或 ｂ）条要求 ： ａ） 探 测器不能处 于正常监视状 态。 ｂ） 如 果探 测器能够处于正常监视状 态（可经手 动操作），则当试验 气体 为氢气 时，探 测器 的报 警 动作 值 与 报 警 设 定值之差不应超过 士２０ＯＸ １ ０－；试验 气体为一 氧化碳时 ，探测 器的报警 动作 值 与报 警 设 定 值 之 差不应超过士８０Ｘ １ ０－ｂ
探 测 器 首先在温度为 一２５℃ 士２℃环境下放置 ２４ｈ ，然后在正常环境条件 下恢复至少 ２４ｈ ，再 在温 度为 ５５℃士２℃环境下放 置 ２４ｈ ，然后在正常环境条件 下恢复至少 ２４ｈ 。试验后，探测器不应有 破坏涂 覆和腐蚀现象，功能应正常。试验气体为氢气时，探测器的报警动作值与报警设定值之差不应超过 士１２５Ｘ １０－；试验气体为一氧化碳时 ，探测器的报警动作值与报警设定值之差不 应超过士５０Ｘ １ ０－ｓ， ５．１．９ 方位 （吸入式探测器除外 ）
可燃气体探测器技术性能要求标准版本
文件编号：RHD-QB-K2928 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX可燃气体探测器技术性能要求标准版本可燃气体探测器技术性能要求标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
可燃气体探测器可以监测较大范围内的对应气体浓度，并在超过上限和下限的时候及时通过报警装置报警，要长期保证实现这项功能，就要求探测器能够满足相应的技术要求。
可燃气体探测器可燃气体探测器技术要求：1、探测器在被监测区域内的可燃气体浓度达到报警设定值时，应能发出报警信号。
2、报警设定值探测器具有低限、高限两个报警设定值时，其低限报警设定值应在1%LEL~25%LEL范围，高限报警设定值应为50%LEL;仅有一个报警设定值的探测器，其报警设定值应在1%LEL~25%LEL范围。
3、报警动作值在本部分规定的所有试验项目中，探测器的报警动作值不应低于1%LEL。
探测器的报警动作值与报警设定值之差不应超过±3%LEL。
4、全量程指示偏差具有可燃气体浓度显示功能的探测器，其显示值与真实值之差不应超过+5%LEL。
5、响应时间具有可燃气体浓度显示功能的探测器，显示值达到真实值的90%时的响应时间不应超过30s。
不具有可燃气体浓度显示功能的探测器，其报警响应时间不应超过30s。
6、探测器应满足下述功能:当被监测区域内的可燃气体浓度达到报警设定值时，探测器应能发出声、光报警信号，再将探测器置于洁净空气中，30s 内应能自动(或手动)恢复到正常监视状态。
探测器在传感元件断路或短路时应发出与报警信号有明显区别的声、光故障信号。
探测器应对声、光警报装置设置手动自检功能。
7、探测器应设置电池低电量显示功能。
在电池电量低时，应能发出与报警信号有明显区别的声、光信号，其电池性能应符合下述要求:探测器在指示电池电量低的情况下，连续工作的探测器再工作15min,单次工作的探测器再操作10次，其报警动作值与报警设定值之差不应超过±5%LEL。

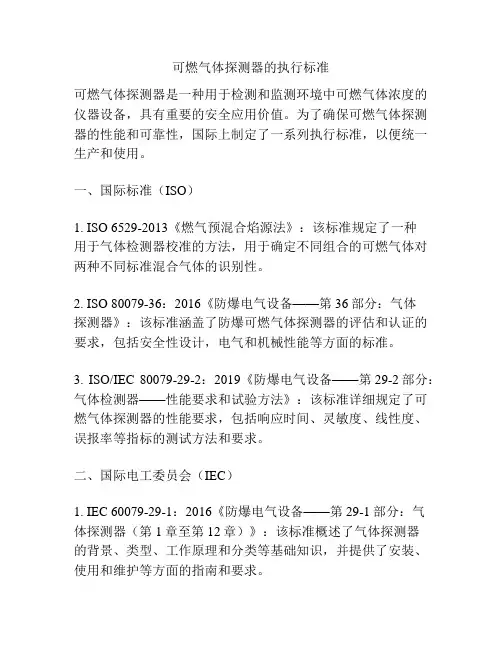

可燃气体探测器的执行标准
可燃气体探测器的执行标准可燃气体探测器是一种用于检测和监测环境中可燃气体浓度的仪器设备，具有重要的安全应用价值。
为了确保可燃气体探测器的性能和可靠性，国际上制定了一系列执行标准，以便统一生产和使用。
一、国际标准（ISO）1. ISO 6529-2013《燃气预混合焰源法》：该标准规定了一种用于气体检测器校准的方法，用于确定不同组合的可燃气体对两种不同标准混合气体的识别性。
2. ISO 80079-36：2016《防爆电气设备——第36部分：气体探测器》：该标准涵盖了防爆可燃气体探测器的评估和认证的要求，包括安全性设计，电气和机械性能等方面的标准。
3. ISO/IEC 80079-29-2：2019《防爆电气设备——第29-2部分：气体检测器——性能要求和试验方法》：该标准详细规定了可燃气体探测器的性能要求，包括响应时间、灵敏度、线性度、误报率等指标的测试方法和要求。
二、国际电工委员会（IEC）1. IEC 60079-29-1：2016《防爆电气设备——第29-1部分：气体探测器（第1章至第12章）》：该标准概述了气体探测器的背景、类型、工作原理和分类等基础知识，并提供了安装、使用和维护等方面的指南和要求。
2. IEC 60754-1：2011《电缆和光缆的烟密度和腐蚀性气体排放的测试方法——第1部分：试验方法》：该标准规定了气体探测器需要符合的电缆和光缆的排气性能要求。
3. IEC 60086-4：2015《主要有源技术标准电池的安全第4部分：简化测试》：该标准规定了可燃气体探测器使用的蓄电池需要符合的性能要求和测试方法。
三、国内标准1. CJ/T 237-2011《可燃气体探测器》：该标准规定了可燃气体探测器的分类、性能要求、测试方法和试验规则。
2. GB 3836.1-2010《爆炸性环境用电气设备第1部分：通用要求》：该标准规定了可燃气体探测器需要遵守的一般安全要求和防护等级的要求。
3. GB/T 9251-2007《人员可燃气体探测仪》：该标准规定了人员可燃气体探测仪的基本要求、测试方法和标志、使用说明等方面的规定。
可燃气体探测器规范 (3)
可燃气体探测器规范1. 引言可燃气体探测器是一种用于检测室内或工业环境中可燃性气体泄漏的设备。
其作用是及时发现气体泄漏，并及时发出报警信号以避免火灾和爆炸事故的发生。
为了确保可燃气体探测器的可靠性和准确性，制定了本规范。
2. 设备要求2.1 检测范围可燃气体探测器应能够检测室内或工业环境中的常见可燃气体，如甲烷、乙烷、丙烷等。
其检测范围应根据实际需求进行配置，同时能够满足相关国家或行业标准的要求。
2.2 灵敏度可燃气体探测器应具有一定的灵敏度，能够在气体泄漏的早期阶段发出报警信号。
对于常见可燃气体，绝对灵敏度应不高于100 ppm (parts per million)。
2.3 响应时间可燃气体探测器应具备快速响应的能力，能够在气体泄漏后的几秒钟内发出报警信号。
响应时间应不超过5秒。
2.4 抗干扰能力可燃气体探测器应具备一定程度的抗干扰能力，能够在干扰气体存在的情况下准确地检测目标可燃气体。
其抗干扰能力应符合相关标准要求。
2.5 可靠性与稳定性可燃气体探测器应具备高可靠性和稳定性，能够在恶劣环境条件下正常工作，并能够持续运行一定时间。
其设计和制造应符合相关质量管理体系标准。
3. 安装要求3.1 安装位置可燃气体探测器应安装在潜在气体泄漏的位置附近，以提高探测效果。
同时应避免安装在通风口、直射阳光下或易受震动的地方，以免影响其正常工作。
3.2 安装高度可燃气体探测器应安装在离地面1.5米至2.0米的位置，以便能够及时感知到气体泄漏。
对于工业环境，应根据实际情况确定安装高度。
3.3 电源与信号线可燃气体探测器的电源和信号线应采用合适的规格和材料，以确保供电和信号传输的可靠性。
同时应符合相关电气安全标准。
4. 维护保养4.1 定期检测与校准可燃气体探测器应定期进行检测和校准，以确保其准确性和可靠性。
检测频率应根据实际使用条件确定，一般不少于一年一次。
4.2 清洁与防尘可燃气体探测器应定期进行清洁和防尘工作，以保持其敏感元件的正常工作状态。
可燃气体探测器的执行标准
可燃气体探测器的执行标准
可燃气体探测器是一种用于检测环境中可燃气体浓度的设备。
执行标准是为确保设备的性能和安全性而设定的一系列规范和测试方法。
以下是一些关于可燃气体探测器执行标准的常见国际标准：
1.IEC 60079系列标准：IEC（国际电工委员会）发布的IEC 60079
系列标准是关于爆炸性气体环境中电气设备标准的系列。
IEC 60079-29-1是其中一个与可燃气体探测器有关的标准，它涵盖了性能要求和测试方法。
2.EN 60079系列标准：欧洲标准（European Norms，EN）与IEC
60079系列标准相对应，也包括一些关于爆炸性气体环境中电气设备的标准，其中包括与可燃气体探测器相关的标准。
3.ANSI/ISA标准：美国国家标准学会（American National
Standards Institute，ANSI）和国际仪表和自动化协会（International Society of Automation，ISA）联合发布了一系列关于可燃气体探测器的标准，其中包括ANSI/ISA-60079系列标准。
4.UL 60079系列标准：美国Underwriters Laboratories（UL）发
布了与防爆电气设备相关的一系列标准，其中包括一些与可燃气体探测器有关的标准。
请注意，具体的执行标准可能因国家、地区和应用领域而异。
在选择和使用可燃气体探测器时，建议查阅当地或应用特定的标准，以确保设备符合相应的规范和安全要求。
可燃气体探测器技术性能要求(正式)
编订：__________________单位：__________________时间：__________________可燃气体探测器技术性能要求(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7611-18 可燃气体探测器技术性能要求(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
可燃气体探测器可以监测较大范围内的对应气体浓度，并在超过上限和下限的时候及时通过报警装置报警，要长期保证实现这项功能，就要求探测器能够满足相应的技术要求。
可燃气体探测器可燃气体探测器技术要求：1、探测器在被监测区域内的可燃气体浓度达到报警设定值时，应能发出报警信号。
2、报警设定值探测器具有低限、高限两个报警设定值时，其低限报警设定值应在1%LEL~25%LEL范围，高限报警设定值应为50%LEL;仅有一个报警设定值的探测器，其报警设定值应在1%LEL~25%LEL范围。
3、报警动作值在本部分规定的所有试验项目中，探测器的报警动作值不应低于1%LEL。
探测器的报警动作值与报警设定值之差不应超过±3%LEL。
4、全量程指示偏差具有可燃气体浓度显示功能的探测器，其显示值与真实值之差不应超过+5%LEL。
5、响应时间具有可燃气体浓度显示功能的探测器，显示值达到真实值的90%时的响应时间不应超过30s。
不具有可燃气体浓度显示功能的探测器，其报警响应时间不应超过30s。
可燃气体探测器 说明书
1.1GST-BT（Y，R）002F型独立式可燃气体探测器1.1.1特点GST-BT（Y,R）002F独立式可燃气体探测器系列采用半导体气敏元件，工作稳定，无需调试，采用挂片壁挂安装方式，安装简单，接线方便，广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。
独立式可燃气体探测器系列品种齐全，可以检测天然气（T）、液化石油气（Y），人工煤气（R），采用AC220V供电，可提供两种输出，一对无源常开触点用于控制通风换气设备或为其它设备提供常开报警触点，一对有源触点用于直接控制煤气管道电磁阀。
1.1.2主要技术指标(1)检测元件：半导体自然扩散式(2)工作电压：AC187V～AC253V(3)功耗：正常监控状态≤3W报警状态≤5W(4)报警浓度：天然气(BT系列)： 3000×10-6 (6%LEL)人工煤气(BR系列)： 400×10-6 (1%LEL)液化石油气(BY系列)：2000×10-6(10%LEL)(5)预热时间：3分钟～6分钟(6)报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声。
(7)输出触点：无源常开触点容量：220V/1A有源触点：适用于DC12V单向直流脉冲电磁阀；电磁阀驱动能力：1000μF电容放电 (8)使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露(9)外形尺寸：121mm×87mm×47mm1.1.3结构特征、安装与布线GST-BT（Y、R）002F型独立式可燃气体探测器由两部分构成：探测器及挂片，其结构特征如图1- 1所示。
图1- 1安装方法：首先根据安装使用说明书的要求确定安装位置，将金属挂片固定在合适的位置上，然后将接线端子盖打开，根据安装使用说明书的要求将线接到相应的端子上，随后盖上接线端子盖，最后将探测器背面边缘的凹槽对准金属挂板的固定钩，向下压入固定。
同时将探测器AC220V电源输入插头插到AC220V电源插座上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
可燃气体探测器技术性能
要求(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-7611-18 可燃气体探测器技术性能要求(正
式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
可燃气体探测器可以监测较大范围内的对应气体浓度，并在超过上限和下限的时候及时通过报警装置报警，要长期保证实现这项功能，就要求探测器能够满足相应的技术要求。
可燃气体探测器
可燃气体探测器技术要求：
1、探测器在被监测区域内的可燃气体浓度达到报警设定值时，应能发出报警信号。
2、报警设定值
探测器具有低限、高限两个报警设定值时，其低限报警设定值应在1%LEL~25%LEL范围，高限报警设定值应为50%LEL;仅有一个报警设定值的探测器，其报警设定值应在1%LEL~25%LEL范围。
3、报警动作值
在本部分规定的所有试验项目中，探测器的报警动作值不应低于1%LEL。
探测器的报警动作值与报警设定值之差不应超过±3%LEL。
4、全量程指示偏差
具有可燃气体浓度显示功能的探测器，其显示值与真实值之差不应超过+5%LEL。
5、响应时间
具有可燃气体浓度显示功能的探测器，显示值达到真实值的90%时的响应时间不应超过30s。
不具有可燃气体浓度显示功能的探测器，其报警响应时间不应超过30s。
6、探测器应满足下述功能:
当被监测区域内的可燃气体浓度达到报警设定值时，探测器应能发出声、光报警信号，再将探测器置于洁净空气中，30s 内应能自动(或手动)恢复到正常监视状态。
探测器在传感元件断路或短路时应发出与报警信
号有明显区别的声、光故障信号。
探测器应对声、光警报装置设置手动自检功能。
7、探测器应设置电池低电量显示功能。
在电池电量低时，应能发出与报警信号有明显区别的声、光信号，其电池性能应符合下述要求:
探测器在指示电池电量低的情况下，连续工作的探测器再工作15min,单次工作的探测器再操作10次，其报警动作值与报警设定值之差不应超过±5%LEL。
连续工作的探测器的电池持续工作时间应少于
8h，单次工作的探测器的电池持续工作时间应能保证其完整工作200次。
8、不通电贮存
探测器首先在温度为-25℃±2℃环境下放置24h,然后在正常环境条件下恢复至少24h,再在温度为55℃±2℃环境下放置24h，然后在正常环境条件下恢复至少24h。
试验后，探测器不应有破坏涂覆和腐蚀现象，功能应正常，其报警动作值与报警设定值之差不应超过3%LEL。
9、方位(吸入式探测器除外)
分别在X、Y、Z三个相互垂直的轴线上每旋转45°测探测器的报警动作值，其报警动工作值与报警设定值之差不应超过±5%LEL。
10、高浓度淹没性能(仅适用于防爆型探测器)
淹没期间，探测器应发出报警信号或故障信号或气体浓度超过测量范围的明显指示信号。
淹没后，探测器应满足a)或b)条要求:
a)探测器不能处于正常监视状态。
b)如果探测器能够处于正常监视状态(可经手动操作)，则探测器的报警动作值与报警设定值之差不应超过±5%LEL。
11、报警重复性
在正常环境条件下，对同一只探测器实测6次报警动作值，探测器的报警动作值与报警设定值之差不应超过±3%LEL。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
