塑性变形与再结晶

返回

A'
b
m
③ 单晶体的屈服应力σs
• 当τ＝τk时，位错开始滑移，
m cos cos
材料屈服ζ＝ζs，代入上式：
k sm
• 对于一定材料，ηk为定值。 单晶体与外力 F 的取向不同，
m不同，屈服应力ζs也不同。
表现为各向异性。 τk值一般 可通过实验测定。
返回
6.4
合金的塑性变形
合金组织：单相和复相
一、固溶体塑变特点
与纯金属相比，
有固溶强化作用。作
用大小主要取决于溶 剂晶体结构，溶质浓 度及固溶体类型。
返回
基体金属
Al f.c.c. Cu f.c.c. Fe b.c.c. Nb b.c.c. Fe b.c.c. Nb b.c.c. Ni f.c.c.
返回
单晶镁的ζs－m的关系
4、滑移时晶体的转动
软取向
• 拉伸时晶体的转动，是力求使晶体的滑移方向与外力 轴平行，即λ下降，φ增加，向90°变化。
返回
• 压缩时晶体的转动，力求使滑移方向与外力 轴垂直，即λ增加，φ下降。
返回
5、多滑移与交滑移
• 晶体发生塑性变形时，随着滑移的不断进行，将发生
• 各向同性。屈服应力为定值。
返回
二、晶粒大小对形变的影响
• 如图为低碳钢多晶材料屈服强度 与d－1/2关系曲线，由实验证明了 Hall－Petch公式。
s o k d
1 2
d — 晶粒半径， σs — 材料屈服强度； σ0 — 单晶屈服强度 • 由实验还证明： 塑性材料σ上、σ下、5％、10％等流变应力值，以及疲劳强度与 晶粒半径之间也服从上述规律，只是σ0和k不同。 脆性材料的脆断强度σb — d也服从。
• 由于晶体转动，m 的变化也可能使螺位错由一个滑移
面转移到更有利的滑移面上进行，称为交滑移（共同
的滑移方向，不同滑移面）。
b 铝表面的波纹状滑移带
返回
6、单晶体的应力－应变曲线
典型曲线一般分为三阶段 Ⅰ：单滑移（加工硬化系数小） ζ
A
Ⅱ Ⅰ
Ⅲ
Ⅱ：多滑移（加工硬化明显）
Ⅲ：动态回复（异号位错抵消
[112]
(111 ) K
[112 ]
返回
特点： （与滑移相比）
• 孪晶的取向不同，而滑移后晶体的取向不变。
表面产生的滑移台阶经抛光后消失；但孪晶 取向不同，腐蚀速度不一样，光学性质也有 差异，因此可见两块晶体色泽不同的孪晶。 孪生的结果使晶体表面产生浮凸。
• 原子运动的大小，与距孪晶面距离成正比，呈镜面对称。
返回
② 滑移系上的分切应力τ
• 如图:单晶体单向拉伸，某一滑移系与
外力F 的取向关系由φ和λ唯一确定。
• 外力F 在滑移方向上的分切应力为：
n
υ
F A
λ
A'

Fb F cos F cos cos A A / cos A cos cos m
位错密度不再增加）
•
ε
沿特殊方向（多个滑移系取向因子m 相同）拉伸，此时 无第Ⅰ阶段，如图A曲线。
返回
例： f.c.c中特殊方向上的等同滑移系
• 沿 <001> 8个等同滑移系； • 沿 <110> 4个等同滑移系；
<110> <001> <111>
• 沿 <111> 6个等同滑移系。
返回
二、孪生
σk --- 断裂强度 集中塑变的最终应力值
返回
2、塑性指标:
σ
b k
s e 产生塑性变形而不被破坏的能力。 δ --- 延伸率
Lk Lo 100% Lo
δ < 5% δ≈ 5～10% δ > 10%0ຫໍສະໝຸດ 脆性材科 韧性材料 塑性材料ε
ψ --- 断面收缩率:
Ao Ak 100% Ao
第6 章
塑性变形与再结晶
金属成型的重要手段
成分组 织结构
材料特性 合成与制备
服役行为与寿命
返回
章目录：
6.1
6.2
金属的应力应变曲线
单晶体的塑性变形
6.3
6.4 6.5 6.6 6.7
多晶体的塑性变形
合金的塑性变形 冷变形金属的组织与性能 冷变形金属的组织与性能 热变形与动态回复与再结晶
返回
• 延展性是金属最基本的性质之一。 利用它可成型金属零部件。掌握变形的规律，可方 便的控制塑性加工的进程；如果设法阻止或延缓金 属的变形，则是强化材料的途径。 • 本章重点研究材料的变形规律及其微观机制，分析其 影响因素。

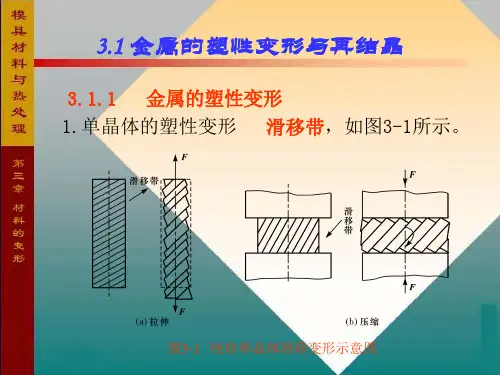

塑性变形的基本方式：滑移和孪生 一、滑移 滑移的本质 — 位错的运动 1、滑移线与滑移带
滑移带
滑移线
Cu单晶表面的滑移带
返回
2、滑移系
• 晶体的滑移总是沿阻力最小的晶面和晶向进行，通常为密排面和 密排方向。即单位位错的滑移面和柏氏矢量方向。 • 密排面和它上面的一个密排方向的组合称为滑移系。 f.c.c b.c.c {111}<110> 4×3 ＝12 {110}<111> 6×2 ＝12 或次密排面{112}、{123}
面心立方
体心立方
{111} {110} {112} {123}
{0001 } _ {101 0}
<110>
<111>
12 12 12 24
3 3 6
密排六方
{1011}
_
1120
• b.c.c密排面原子密度较f.c.c小，面间距也较低，滑移阻力较大， 虽然滑移系多，但塑性不如面心立方。 • h.c.p由于滑移系少，塑性差。但当温度升高时，原子振动增大， 相近的密排面和方向的数目增加，比低温时易于变形。
孪生是金属材料塑变的另一种基本方式，一般是在
滑移难以进行时发生。
1、孪生及其特点
形变孪晶（条带状）
退火孪晶（平直边界）
返回
晶体在一定切应力τ作用下，沿着一定的晶面和 晶向产生一个集体的有规则的位移，造成一个具有不
同取向，但有相同结构的新晶体，称为孪生。
(1 10)
孪生面K
(111)
(1 10)
孪生方向η

L
L0
dL L ln ln( 1 ) L L0
体积不变
P P A0 L S (1 ) （缩颈以前） A A0 A L0
当应变很小时， << 1 有：
e ≈ ，s ≈σ，两者相近，可通用。
但当应变很大时，两者相差较多。
返回
• 真应力－应变曲线如图所示，产生 缩颈后，应力继续上升，表明加工 硬化继续发生。 • 该曲线可表示为：
返回
• 孪生的发生需要较大的应力， 拉伸曲线呈锯齿状。
• 孪生所能产生的总形变量很 小，但可调节晶体位向。
镉孪生变形时的 应力－应变曲线
返回
返回
2、实际晶体中的孪晶
• 以上孪晶是形变孪晶，常呈透镜状，在b.c.c和h.c.p
中常见，特别是后者。f.c.c形变孪晶少见，常见的是
退火孪晶，即在高温下发生，通常边界平直。 K面 η方向
S
断裂 集中塑变 均匀塑变 弹性范围
S k en
n —— 加工硬化指数，约在 0.1~ 0.5之间 不锈钢： 0.45～0.55 黄 铜： 0.36～0.4 铜： 铝： 0.3 ～ 0.35 0.15～0.25 f.c.c 高
0
e
铁：0.05～0.15 h.c.p 很小
返回
b.c.c
6.2 单晶体的塑性变形
转动。
• 转动的结果，m 值不断变化。原先处于有利地位的滑
移系可能转到不利的地位，停止滑移；原来不利地位 的滑移系可能转到有利地位，发生滑移。 • 最后稳定在多个滑移系取向因子相当的地位，于是产 生了多个滑移系交替滑移的局面，即称多滑移。
返回
铜在双滑移时产生的交叉滑移带
奥氏体钢中的交叉滑移带
返回
返回
3、滑移的临界分切应力 k
① 定义：
• 作用在位错的滑移面，且平行于布氏矢量的分切应力τ，称为 作用于滑移系的分切应力。 • 当τ达到足以克服位错滑移阻力τk时，滑移系方能开动，称τk 为滑移的临界分切应力。
或：使滑移系开动的最小分切应力。称为临界分切应力τk 。
• τk是材料的性质，取决于材料本身。
112
111
_
f.c.c
b.c.c h.c.p
{111}
{112}
{101 2}
_
_
10 11
__
随c/a值变化
返回
6.3
多晶体的塑性变形
多晶体的塑性变形与单晶体一样，包括滑移与孪生，但由于晶 界的存在，各晶粒的取向不同，使多晶体的塑变具有新的特点。
一、多晶体塑变过程及特点
• 高分子材料的变形属粘弹性变形，陶瓷材料几乎没有
塑性，在工业上主要通过热成型或湿成型。所以研究 他们的塑性变形，意义有限。
返回
6.1 金属的应力-应变曲线
σ
均匀塑变
b
集中塑变
e
s
k
断裂
弹性变形
0
应力—应变曲线
p A0 L L0 L0
ε
拉伸缩颈
返回
金属的变形特性
• 变形的分类:
溶质原子
臵换 臵换 臵换 臵换 间隙（C） 间隙（N） 间隙（C）
d （强化效果） 畸变对称性 dc
G/10 G/20 弱 G/16 G/10 3G 强 2G G/10 弱 球对称
