RGM灌浆料_加固型_性能研究与应用
高聚物注浆材料工程特性与应用研究
高聚物注浆材料工程特性与应用研究摘要：高聚物注浆技术发明于1980年，是当前国际上受关注的非开挖维修技术，其主要是利用向公路结构体内注射高聚物材料，利用其固化后高黏结性、高弹性及膨胀性等特征来填充及加固结构空隙。
基于此，以下对高聚物注浆材料工程特性与应用进行了研究，以供参考。
关键词：高聚物注浆材料；工程特性；工程应用引言随着我国工程机械材料科学的不断发展，聚合物注浆技术所代表的沥青路面维修技术逐步应用于道路病害处理。
聚合物材料具有自身的特性，因此在灌浆完成后可以发泡膨胀固化，改善包装内部加固作用，还可以处理裂缝、清除和包装内部潜伏病，从而提高包装承载能力和包装寿命。
1高聚物注浆材料的结构特征1.1膨胀性可控高聚合物材料的膨胀比例可以在1-20倍之间调整，一方面填充脱色和裂缝，压迫周围介质，另一方面，防止过度膨胀比例导致道路隆起。
1.2抗老化性高聚物注浆材料为高分子材料，其抗老化性能直接表现在老化后强度保持率上。
文章利用湿热老化试验对高聚物注浆材料进行检验，以测试其耐老化性能。
结果显示，湿热老化龄期越长，高聚物注浆材料的拉伸强度、压缩强度保持率均不断下降，若老化周期为14d和56d时，其压缩强度保持率分别是93%和82%，拉伸强度保持率则分别是92%和83%；当高聚物注浆材料进行90d湿热老化后，其拉伸强度、压缩强度保持率均超过70%，说明高聚物注浆材料具有良好的抗老化性能。
1.3环保聚氨酯聚合物材料长期浸泡不会分解或腐烂。
另外，对聚合物的淬火检查结果与生活用水卫生标准进行比较分析，表明水质不能污染的聚合物物质对环境没有不利影响。
1.4高聚物注浆材料化学特性聚合物树脂材料不溶于大多数溶剂，但易溶于汽油等石油，化学性质以中性表示，在一般酸、碱、盐溶液中相对稳定，但当遇到强酸或强酸时，其性能会发生一定程度的变化，从而产生分解作用。
树脂性物质在空气和水的作用下不容易繁殖霉菌和霉菌，腐烂也不会发霉。
树脂在户外接受阳光照射时，紫外线会变黄，表面容易破碎，但树脂作为灌浆材料注入包装时，要避免紫外线的影响。
RG环氧树脂砂浆(支座灌浆材料)
RG环氧树脂砂浆产品说明书北京中德新亚建筑技术有限公司RG环氧树脂砂浆RG环氧树脂砂浆主要应用于桥梁支座灌浆及混凝土、砖石构件及金属构件的缺陷修补。
一、产品特点1、自密实性好，无需振捣，具有良好的耐久性。
2、力学性能优良，与混凝土粘结牢固，高强度具有补强、加固的作用。
3、固结体具有高粘结力，高抗压强度且不受结构形状限制。
4、具有良好的柔韧性和抗冲击性能，能够抵抗外力引起的变形，降低体系产生的内应力，提高材料的适应性能。
5、热膨胀系数与混凝土接近，故不易从这些被粘结的基材上脱开，耐久性好。
6、性能稳定，耐腐性好，具有抗渗、抗冻、耐盐、耐碱、耐弱酸腐蚀的性能，并与多种材料的粘结力很强。
二、适用范围混凝土构件的缺陷修补以及补强与加固处理；客运专线的现浇梁施工中对于橡胶支座的锚固等。
公路、桥梁、机场跑道、车间等工程部位的抗磨损保护与修补。
水工建筑物过流面的抗冲耐磨、抗气蚀与抗冻融保护以及破坏后的修复；钢结构与混凝土的粘结，做耐磨地坪；粘钢加固和粘碳纤维加固时做底层找平。
建筑物的梁、柱、桩承台等的裂缝、混凝土构筑物表面的蜂窝、漏洞和露筋等缺陷处理。
化工、石油、工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补，污水处理池、耐酸碱地面、FRP防腐等化工防腐蚀行业。
三、性能指标检测项目性能指标流动度，mm ≥220初凝，min ≥30凝固时间终凝，h ≤3抗压强度，MPa 8h ≥2012h ≥2524h ≥4028d ≥5056d和96d 强度不降低泌水率，% 0膨胀率，% ≥0.1%四、使用方法1、基面处理将混凝土基础表面进行处理，清理基面上的乳皮、水泥净浆表层或松动颗粒等使其露出坚实基层，并清理表面沙粒、粉尘、油脂等。
2、材料配置1)检查产品外包装，规格、型号、生产日期，确保产品在厂家规定的保质期内。
2)打开包装，将A料、B料按照1:1的比例倒入桶中搅拌混合，然后加入C料搅拌均匀。
3、施工说明1)根据工程施工要求，将拌合好的灌浆材料倒入灌浆部位。
环氧树脂灌浆材料作用机理与应用现状
作者简介:潘亚飞(１９９２ － ) ꎬ男ꎬ河南驻马店人ꎬ在读硕士ꎬ主要研究
方向:注浆工程ꎮ
通信作者:杨坪(１９７７ － ) ꎬ男ꎬ四川 泸州人ꎬ博士ꎬ 副教授ꎬ 硕士生导
师ꎬ博士生导师ꎬ主要研究方向:软土工程性质、环境工程、数字化图
像分析、注浆工程ꎮ
基金项目:２０１９ 年上海市住房和城乡建设管理委员会科研项目:早期
图 ３ 环氧基与伯胺反应生成仲胺
环氧基ꎬ与固化剂反应后可形成三维交联网络状固化物的化
合物总成 [１] ꎮ 环氧树脂种类繁多、性能优异ꎬ具有良好的粘
结性、耐腐蚀、电气绝缘、高强度等诸多优点ꎬ被广泛应用于
土木建筑 工 程、 水 利 工 程 防 渗 堵 漏、 补 强 加 固 等 实 际 工 程
中 [２] ꎮ 作为一种新兴化学浆材ꎬ环氧树脂在注浆领域发挥着
民防地下空间安全性提升技术研究( 住建管 ２０１９ － ００１ － ００７)
２０
图 ５ 环氧树脂浇筑体
渗压力与渗透压力等指标与相应测试方法ꎮ 行业规范的发
布使环氧树脂的使用更具规范性、标准性ꎮ
魏涛等 [７] 对环氧树脂灌浆材料的种类进行梳理分析ꎬ并
概括了水利工程中的典型应用情况ꎮ 在三峡工程中ꎬ面临坝
核试剂ꎬ均可与环氧基发生开环反应ꎬ分别生成仲胺与叔胺ꎬ
反应式如图 ３ ~ ４ 所示ꎮ
ｔｈｅ ｍｅｃｈａｎｉｓｍ ｏｆ ａｃｔｉｏｎ ｏｆ ｅｐｏｘｙ ｓｌｕｒｒｙ ｉｓ ａｎａｌｙｚｅｄ: ｃｈｅｍｉｃａｌ
ｂｉｎｄｉｎｇ ｆｏｒｃｅｓ ｓｕｃｈ ａｓ ｉｎｔｅｒｍｏｌｅｃｕｌａｒ ｆｏｒｃｅꎬｈｙｄｒｏｇｅｎ ｂｏｎｄ ａｎｄ ｅ￣
图 １ 双酚 Ａ 型环氧树脂化学结构式
CGM灌浆料是什么用在什么地方
CGM灌浆料是什么用在什么地方CGM灌浆料是什么用在什么地方CGM灌浆料系列产品（以下简称CGM灌浆料）是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质，经一定工艺加工而成的干混砂浆。
其中，CGM表示灌浆料的型号英文的缩写。
CGM灌浆料一般用于机械设备基础灌浆、轨道安装固定、混凝土结构改造和加固、昆明地脚螺栓锚固、桥体支座、洞穴，沟缝，凹处等、预应力管道灌浆、钢筋套筒连接灌浆、景观雕塑、任何需要填充但施工受限制的部位。
不同类型（河南固稳）CGM灌浆料适用范围也不相同：CGM灌浆料的使用：一、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。
二、二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模板顶部标高应不低于设备底座上表面50mm。
三、混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不超过1000mm。
四、水泥基灌浆材料拌和时，应按照产品要求的用水量加水。
宜采用机械拌和。
拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量拌和直至均匀，搅拌时间不宜低于5min。
拌和地点宜靠近灌浆地点，且要保证灌浆的连续性。
每次搅拌量应视使用量多少而定，以保证30min以内将料用完。
未用完部分不可加水进行搅拌。
五、地脚螺栓锚固灌浆：⑴地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积炎。
⑵灌浆前应清除地脚螺栓表面的油污和铁锈。
⑶将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的位置。
灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。
CGM灌浆料包装储存：1、灌浆料为塑料编织袋，包装规格为50公斤/袋。
2、灌浆料未开封，宜在干燥、阴凉、通风包装处存放。
在正常储存和运输条件下，保质期为12 个月。
灌浆材料在工程加固中的研究与应用
灌浆材料在工程加固中的研究与应用发布时间：2023-03-16T06:18:52.769Z 来源：《工程建设标准化》2022年37卷10月第20期作者：周源[导读] 近些年，在很多建设工程施工中，灌浆材料被广泛用以建筑加固工程。
鉴于此，在本文中笔者归纳了灌浆材料的概念、分类与应用，同时结合研究和应用案例讲述了灌浆材料在工程加固里的研究与应用现况。
周源身份证号码：21080319910322****工作单位：中国建筑第八工程局有限公司东北分公司摘要：近些年，在很多建设工程施工中，灌浆材料被广泛用以建筑加固工程。
鉴于此，在本文中笔者归纳了灌浆材料的概念、分类与应用，同时结合研究和应用案例讲述了灌浆材料在工程加固里的研究与应用现况。
根据国家工程加固中灌浆材料存在的不足，给出了一些改进方案。
关键词：灌浆材料；工程加固；研究应用简介灌浆材料按照实际工程项目需求来选择，以液态形式存在并利用其液压、气压或电化学原理灌入相应介质缝隙、孔隙等内部空间，因其具有胶凝固结性能，堵塞泄露通道，使结构的物理性能和力学性能得到改善的工程材料的总称。
在一些工程领域，灌浆材料常被称作灌浆材料，伴随着中国的迅速发展。
注浆技术发展，灌浆材料从早期黏土灌浆材料发展成现在的高性能丙烯酸类灌浆材料，用以修复和结构加固建筑裂缝。
说明了灌浆材料在工程加固中起到了不可替代的作用。
1.灌浆材料概述以及分类1.1灌浆材料概述高分子灌浆材料渗入基体裂隙后，与基体结合在一起，其结合机理目前一直没有定论，现在主流的结合理论主要有以下几种：机械结合理论，吸附理论，扩散理论，化学键理论，静电吸附理论。
其中机械结合理论认为，浆液固化后与基体的粗糙界面啮合，如同齿轮咬合产生黏结力将固结体与基体结合起来；吸附理论则认为浆液注入后，随着固结体不断增多，基体内部空隙逐渐减小，固结体的分子和基体内部分子逐渐靠近，当距离小于5魡的时候就由分子间的作用力结合在一起；扩散理论认为分子的热运动导致固结体材料和基体材料相互扩散到另一种材料当中，使两种材料的界面逐渐消失，两种材料逐渐融合为一个整体；化学键理论则认为灌浆材料和基体之间发生了化学反应，使浆材和基体紧密的联系在一起；静电吸附理论则认为浆材与基体之间存在静电层，两种材料是由与静电引力而吸附在一起的。
高强无收缩灌浆材料(灌浆料或灌注料)技术特性

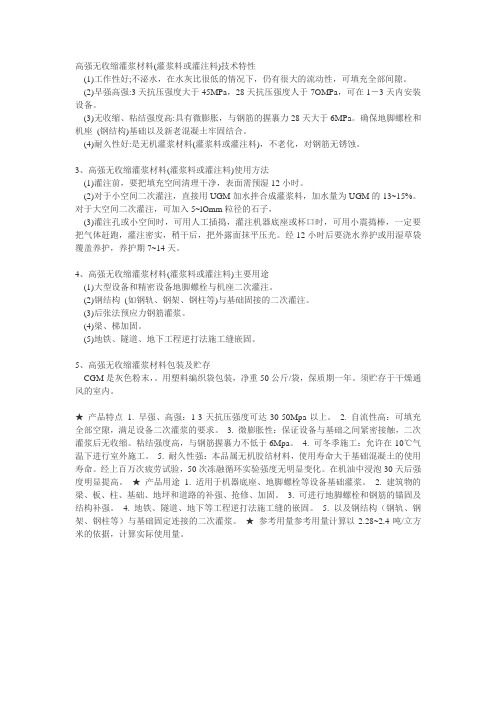

高强无收缩灌浆材料(灌浆料或灌注料)技术特性(1)工作性好;不泌水，在水灰比很低的情况下，仍有很大的流动性，可填充全部间隙。
(2)早强高强:3天抗压强度大于45MPa，28天抗压强度人于7OMPa，可在1－3天内安装设备。
(3)无收缩、粘结强度高:具有微膨胀，与钢筋的握裹力28天大于6MPa。
确保地脚螺栓和机座(钢结构)基础以及新老混凝土牢固结合。
(4)耐久性好:是无机灌浆材料(灌浆料或灌注料)，不老化，对钢筋无锈蚀。
3、高强无收缩灌浆材料(灌浆料或灌注料)使用方法(1)灌注前，要把填充空间清理干净，表面需预湿12小时。
(2)对于小空间二次灌注，直接用UGM加水拌合成灌浆料，加水量为UGM的13~15%。
对于大空间二次灌注，可加入5~lOmm粒径的石子，(3)灌注孔或小空间时，可用人工插捣，灌注机器底座或杯口时，可用小震捣棒，一定要把气体赶跑，灌注密实，稍干后，把外露面抹平压光。
经12小时后要浇水养护或用湿草袋覆盖养护，养护期7~14天。
4、高强无收缩灌浆材料(灌浆料或灌注料)主要用途(1)大型设备和精密设备地脚螺栓与机座二次灌注。
(2)钢结构(如钢轨、钢架、钢柱等)与基础固接的二次灌注。
(3)后张法预应力钢筋灌浆。
(4)梁、梯加固。
(5)地铁、隧道、地下工程逆打法施工缝嵌固。
5、高强无收缩灌浆材料包装及贮存CGM是灰色粉末，。
用塑料编织袋包装，净重50公斤/袋，保质期一年。
须贮存于干燥通风的室内。
★产品特点1. 早强、高强：1-3天抗压强度可达30-50Mpa以上。
2. 自流性高：可填充全部空隙，满足设备二次灌浆的要求。
3. 微膨胀性：保证设备与基础之间紧密接触，二次灌浆后无收缩。
粘结强度高，与钢筋握裹力不低于6Mpa。
4. 可冬季施工：允许在-10℃气温下进行室外施工。
5. 耐久性强：本品属无机胶结材料，使用寿命大于基础混凝土的使用寿命。
经上百万次疲劳试验，50次冻融循环实验强度无明显变化。
高性能灌浆料的研究及应用PPT学习教案
(4)在满足工程需要的前提下，高性能灌浆料的抗 压强度不宜过高，尽可能的提高折压比。
(5)高性能灌浆料主要应用于精确灌浆。
第33页/共35页
谢谢各位！
第34页/共35页
感谢您的观看！
第35页/共35页
第17页/共35页
在国外，反映灌浆料流变性的性能指
标多采用流秒的方式。如日本资料介绍，用上 口直径70mm，下口直径14mm，高400mm的 圆锥体，堵住下口，往其中倒满灌浆料，放 开下口，同时计时，到锥体内的物料流完为 止。也就是说通过灌浆料流经圆锥体的时间 来反映流变性，这种方法比较适合骨料较细 的灌浆料。而国内的灌浆料的骨料一般都大 于2mm，因而不适合采用流秒的方法。
165
775
170
865
流动终止时间 (s) 165 170 135 150 240 265 180 185
第20页/共35页
1.4 对水的适应性
第21页/共35页
目前国内的很多灌浆料的用水量范围都比较窄。为便于浇筑， 在施工的过程中，往往会增大水料比，这样会带来一些负面影响， 灌浆料的分层度增加，骨料沉降明显，在灌浆层的上表面形成浆 体的富集区，同下表面相比，胶砂比大了许多，待硬化后，表面 水分蒸发，收缩比较大，增大了开裂的趋势。根据施工现场的温 度和湿度情况，NVCGM高性能灌浆料的用水量可以在3个百分比 范围内调整，而不会发生离析，泌水现象，极大地方便了施工。
有效承载接触面（EBA）就 是灌浆层
的上表面与设备底板实际接触
的面积与设备底板面积之比， 以百分比的形式表述。对于高 性能灌浆料而言，也是个极其 重要的性能指第12标页/共3，5页 直接反映灌 浆料与设备基础板接触的程度 。
建筑加固灌浆料
建筑加固灌浆料建筑加固灌浆料是一种常用的建筑材料，用于加固和修复建筑结构，提高其抗震和抗裂性能。
它具有良好的黏结性和耐久性，可以有效地增强建筑物的承载能力，延长其使用寿命。
在建筑施工和维修中，灌浆料被广泛应用于混凝土结构的加固和修补工作。
它可以填充混凝土裂缝和空隙，提高结构的整体强度和稳定性。
通过灌浆料的填充和固化，可以防止裂缝的进一步扩展，保护建筑物的结构完整性。
灌浆料的选择应根据具体的施工要求和建筑结构的特点来确定。
一般来说，常用的灌浆料有水泥浆、聚合物浆料和环氧树脂浆料等。
水泥浆是一种常见的灌浆料，具有良好的黏结性和耐久性，适用于一般的建筑加固工作。
聚合物浆料具有较高的粘结强度和耐久性，适用于较高要求的加固工程。
而环氧树脂浆料则具有优异的耐化学腐蚀性和抗渗透性，适用于特殊环境下的加固工程。
在使用灌浆料进行加固工作时，需要先进行基础处理和裂缝处理。
对于基础处理，可以清理基础表面的杂物和污垢，确保基础表面的干燥和清洁。
对于裂缝处理，可以先进行裂缝的清理和开槽，然后使用灌浆料填充裂缝，确保灌浆料能够充分填满裂缝并与周围结构良好地粘结。
在进行灌浆料的施工时，需要注意施工工艺和施工环境。
灌浆料的施工应遵循相关的施工规范和要求，确保施工质量和安全性。
施工环境应保持干燥和清洁，避免灌浆料受潮和污染。
灌浆料的加固效果需要经过一定的时间来验证。
在灌浆料固化之前，建筑物的使用和荷载施加应受到限制，以免影响灌浆料的固化和加固效果。
建筑加固灌浆料是一种重要的建筑材料，可以有效地加固和修复建筑结构。
在使用灌浆料进行加固工作时，需要注意选择合适的灌浆料、进行基础处理和裂缝处理、遵循施工规范和要求，并进行适当的施工环境控制。
通过正确使用灌浆料，可以提高建筑物的抗震和抗裂性能，延长其使用寿命。
高渗透改性环氧化灌浆材的性能特点及应用
高渗透改性环氧化灌浆材的性能特点及应用作者：王雷来源：《中国新技术新产品》2009年第15期摘要:本文阐述了具有止水和加固双功能的中化-798-Ⅲ即第三代中化-798化灌浆材的特点、性能及其在工程中的应用,文中还对中化-798-Ⅲ的改进情况和与其他高渗透改性环氧浆材相比更具有的先进性作了介绍。
关键词:灌浆材;特点;应用1 高渗透改性环氧的研究与应用改性环氧化学灌浆材料是用于加固补强的高分子化灌浆材中用量最大的一类化灌浆材。
上个世纪八十年代之前,水电大坝基础常遇到断层破碎带和低渗透性(K≤10-6cm/s)的软弱地层,传统的处理方法是开挖后再回填钢筋混凝土,这种方法既费时、投资又大,因此许多国家都在开展用灌浆方法原位加固以替代传统方法的研究,而难点在于当时已有的化灌浆材均无法灌入低渗透性的软弱地层(特别是泥化夹层),使其由土性变为岩性。
至八十年代前期,我国著名的化学灌浆创始人之一、中国科学院广州化学研究所研究员叶作舟老先生带领的课题组与武警水电二总队共同努力,用新研制的高渗透改性环氧化灌浆材和水泥-化灌复合灌浆的方法于1981-1984年在陈村大坝F32断层、二滩坝基Ⅲ类岩、正长岩可研究利用段和G4劈理带,简称三地现场试验取得了成功。
1986年2月中国科学院组织院级鉴定,评审专家一致认为这是一项居国内外领先水平的成果;1987年开始大规模应用处理大坝软基G4劈理带取得成功后,获国际大坝会议参观的专家们的一致赞誉。
该项成果的应用成功,在世界上开创了用水泥-化灌浆材复合灌浆方法原位加固低渗性软弱地层以替代传统开挖回填方法的先例,曾被载入“中国水力发电年鉴”(1990年);该项成果和专利分别获得中国科学院科技进步一等奖、第二届国际专利与新技术新产品展金奖、中国专利优秀奖。
在中化-798浆材的三地试验取得成功后,国内一些科研单位和大专院校相继开展了改性环氧类化灌浆材的研究,一批改性环氧化灌浆材陆续的在不同的工程中得到应用,形成了百花齐放的局面,尤其长科院研制的CW改性环氧浆材,在三峡大坝成功应用,开创了水电建设中原位加固工程中用浆量最大的纪录。
国内外环氧树脂灌浆材料的种类及其在水利工程中的应用教学文案
魏涛1，2汪在芹1，2韩炜1，2邹涛1，2(1长江科学院，2水利部水工程安全与病害防治工程技术研究中心，武汉430010)摘要：本文介绍了国内外环氧树脂灌浆材料的种类和在水利工程中应用情况，认为今后环氧灌浆材料的研究应向着低毒、无气味、价廉的方向发展，同时为满足变形缝的要求，还应开发具有弹性的环氧树脂灌浆材料。
关键词：环氧灌浆材料水利工程应用情况前言环氧树脂灌浆材料是用得最多的补强灌浆材料，具有粘接力高、在常温下可以固化、固化后收缩小、有很高的机械强度和耐热性、稳定性好等优点。
该浆材是由A、B两组分组成，A组分是由环氧树脂和稀释剂组成，B组分一般为固化体系。
以环氧树脂为主剂的化学灌浆，发达国家二战后期即开始研究，我国1 959年，针对三峡工程建设基础加固和混凝土裂缝处理的需要，经国家科委批准立项，把环氧树脂为主剂的浆材用于三峡固结灌浆作为一个重要的研究课题。
几十年来，随着化学工业的发展，研制出了许多配方，目前已能够成批供应粘度可调、渗透性好且可在低温、有水潮湿条件下固化的系列环氧树脂灌浆材料。
这些灌浆材料在我国的水利部门（如三峡、葛洲坝、龙羊峡、丹江口、陈村、凤滩、万安、龙滩、溪落度、锦屏等水利枢纽）得到了广泛的应用，解决了许多工程中的难题。
在处理软弱夹层及断层破碎带的化学灌浆材料方面，广东化学研究所、水科院和长江科学院作了大量的研究工作，并取得了可喜的成绩。
如CW系灌浆材料是在原长科院环氧—糠醛—丙酮等化学灌浆材料的基础上，结合目前我国化学工业的发展水平，优选了国内最新的产品。
在环氧树脂方面，选择了低粘度的环氧；在稀释剂方面，对稀释剂进行了预反应和改性，从而改善了浆材的稳定性；在固化剂方面，优选了目前适合于水中固化的高分子胺类，增加了固化剂的韧性，使固化体系无毒；在表面活性剂方面，选择了能够提高浆液渗透性的反应表面活性剂，使浆液有更好的渗透性。
三峡大坝采用CW环氧浆材处理F1096软弱夹层及断层破碎带的水泥一化学复合灌浆技术，堪称国际上处理低渗透性软弱岩土地层的先进技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 RGM 灌浆料( 加固型) 的性能 211 泵送性能
RGM 灌浆料(加固型) 除可自流性能外 ,同时可满 足远距离泵送施工的技术要求 。施工部位包括大型混 凝土基础 、钢筋混凝土梁 、板 、柱 、墙等大型构筑物 。其 泵送性能指标包括 : ①扩展度 678mm ; ②压力泌水率 40 % ; ③1d 竖向膨胀率 0119 % ; ④含气量 0119 % ; ⑤坍 落 度 保 留 值 260mm ( 0min ) 、242mm ( 30min ) 、238mm (60min) ; ⑥对钢筋无锈蚀 。以上各项技术指标都符合 新拌混凝土泵送施工要求 。在保证高强 、早强无收缩 的条件下 , RGM 灌浆料 ( 加固型) 可满足工程抢修 、设 备基础灌浆 、大体积混凝土基础垫层的浇注 。该灌浆 料(加固型) 拌合物在坍落度为 260mm 的条件下 ,无离
2007 年 5 月
施 工 技 术
第 36 卷 第 5 期
CONSTRUCTION TECHNOLOGY
4 7
RGM 灌浆料 (加固型) 性能研究与应用
严慧清1 ,顾学磊2 ,谭 1 ,金西明1 ,彭方灵1
(11 北京融达建业建筑工程技术有限公司 ,北京 100083 ; 21 山西大唐国际运城发电厂 ,山西 运城 044000)
21312 高温抗压性能 RGM 灌浆料 ( 加固型) 耐热型具有较好的耐热性
能 。通过试验室常温成型标准养护( (20 ±2) ℃) 条件 下养护 7d 后 ,试块耐压强度达 8310MPa ;在不同温度环 境中煅烧后 ,其耐压强度性能 : ①200 ℃煅烧 24h 后强 度达 8612MPa ; ②300 ℃煅烧 3h 后强度达 8110MPa ; ③ 400 ℃煅烧 3h 后强度达 7814MPa ; ④500 ℃煅烧 3h 后强 度达 6713MPa 。
表 3 RGM 灌浆料( 加固型) 的耐油渗性试验
灌浆料
坍落
抗压强度ΠMPa 油渗深 强度增 强度增
度Πcm 标准养护 7d 油浸 30d 度Πcm 长ΠMPa 长率Π%
RGM 常温型 2710
5113
RGM 耐热型 2712
5012
5814 117 711 1318 5618 116 618 1315
性能指标包括 ①抗折强度 513MPa (1d) 、813MPa (3d ) 、1110MPa ( 28d ) ; ②抗 压 强 度 4618MPa ( 1d ) 、 6211MPa(3d) 、8410MPa (28d) 。由此可见该材料早期和 后期抗压强度(1d 强度达 40MPa 、28d 强度达 80MPa) 都 超过高炉改造中设计要求的强度指标 ,且其抗折强度 与普通灌浆料 ( 加固型) 相比更有优越性 。RGM 灌浆 料 (加固型) 膨胀率大于 0102 % ,可满足浇注后灌浆料 (加固型) 硬化体无收缩的要求 ,更有利于保证上层耐 火捣打料及其它材料的施工性能 。 213 耐高温性能 21311 高温膨胀性能
014
015
从表 2 可看出 ,RGM 灌浆料 ( 加固型) 有良好的抗 水渗能 力 , 在 水 压 达 到 115MPa 时 , 渗 透 水 高 度 最 高 015cm ,最低 012cm ,而试块的厚度为 3cm ,这说明 RGM 灌浆料(加固型) 抗水渗性优于一般防水灌浆料( 加固 型) ,可满足防水抗渗的设计要求 。
[ 摘要 ] 通过试验研究 、性能测试优选出符合工程技术要求的 RGM 早强高强无收缩大流态灌浆料 (加固型) ;阐述了
该材料所具有的早强 、高强 、自流 、免振捣 、无收缩 、高抗渗 、抗疲劳冲击 、抗冻融 、耐热性等多种性能叠加的特性 ;并
对该材料的技术性能进行了机理分析 。通过工程实例证明该材料具有耐高温特性 ,可在 600 ℃环境温度下使用 。
YAN Hui2qing1 , GU Xue2lei2 , TAN Zhao1 , J IN Xi2ming1 , PEN G Fang2ling1
(1. Beijing Roundjoy Architecture Engineering Technology Co. , Ltd. , Beijing 100083 , China ; 2. Shanxi Datang International Yuncheng Power Plant , Yuncheng , Shanxi 044000 , China)
RGM 灌浆料(加固型) 系列产品 ,其高温条件下的 膨胀性能按《耐火制品热膨胀试验方法》GB7320287 测 定 ,结果如表 1 所示 。由表 1 可见 ,RGM 灌浆料 ( 加固 型) 系列产品在 100～600 ℃高温下 ,仍具有膨胀性 ,不 会因高温失水而产生收缩 。
表 1 热膨胀数据
检测温 度Π℃
2) 耐油渗性能 耐油渗性能试验是参照树脂灌浆 料 (加固型) 耐酸试验的标准进行的 ,将标准养护 7d 后 的 RGM 系 列 产 品 试 块 ( 100mm ×100mm ×100mm) 在 105 ℃的温度下烘 48h 后 ,放入干燥器冷却后并称重 , 将称重后的试块放入有机油的容器中浸泡 30d ,取出试 块除去表面的机油后再称重 ,测出抗压强度 ;然后破开 试块测量油渗深度 。以机油渗透率 、油渗深度 、强度增 长率来说明机油对该材料的浸蚀情况 。试验结果如表 3 所示 。
根据以上数据看出 ,RGM 灌浆料 ( 加固型) 耐热型 可以在高温环境中使用 ,其强度损失较小 ,尤其在环境 温度不高于 500 ℃的条件下 ,强度损失较小 。 214 耐久性能 21411 抗渗性
由于部分结构常处于地下 ,有时受水和油的浸蚀 。 因此 ,考虑该材料应有防水抗渗和耐油渗的要求 。
后的静压强度均达 80MPa 以上 。说明该系列材料具有
很好的耐疲劳性 ,能满足设备安装后的振动要求 。
2007 No. 5
严慧清等 :RGM 灌浆料 (加固型) 性能研究与应用
4 9
21413 弹性模量 为了讨论 RGM 灌浆料系列产品与普通灌浆料( 加
1) 材料 主要是由特殊胶凝材料 、膨胀材料 、高强 度粗细骨料和多种外加剂等按一定比例组成 。
2) 试 验 方 法 按《混 凝 土 结 构 加 固 技 术 规 程》 CECS 25 :90 、《混 凝 土 结 构 工 程 施 工 质 量 验 收 规 范》 GB5020422002 、《水 泥 基 灌 浆 材 料 施 工 技 术 规 程 》 YBΠT9261298 、热 膨 胀 按《耐 火 制 品 热 膨 胀 试 验 方 法》 GB7320287 的规定进行 。
21412 疲劳试验 由于 RGM 灌浆料系列产品主要使用的对象是设备
的底脚螺栓锚固和作为二次灌浆垫层 ,且许多大型设备 是长期处于动态下的 ,有较强的振动 。所以这类材料是 要经受反复荷载 。因此 ,要求其有较好的抗疲劳能力 。 按《普 通 混 凝 土 长 期 性 能 和 耐 久 性 能 试 验 方 法》 GBJ82285中的有关规定测定了 RGM 灌浆料系列产品与 C60 普通灌浆料(加固型) 耐疲劳性的对比 ,如表 4 所示 。
Abstract :Based on experimental study and performance test , engineers develop RGM early strength , high strength , no2shrink , and high flow state grouting material which satisfies engineering requirements. Authors present some characteristics of this grouting material , such as early strength , high strength , self2leveling , non2 vibrating , anti2seepage , anti2fatigue , anti2freeze thawing , heat resistance , and so forth , and analyze the mechanism of this grouting material . Engineering practice prove that this grouting material can be used under 600 ℃. Key words :strengthening project ; grouting material ; performance
[ 关键词 ] 加固工程 ;灌浆料 ;性能
[ 中图分类号 ] TU5281042
[ 文献标识码 ] A [ 文章编号 ] 100228498 (2007) 0520047203
Performance Study and Application of RGM Grouting Material ( Strengthening Type)
表 4 RGM 灌浆料( 加固型) 的动态疲劳试验
灌浆料
最大荷 载ΠkN
最小荷 载ΠkN
疲劳次 数 (104)
标准疲 劳强度Π
折减 系数
疲劳后 的静压Π
MPa
MPa
C60 普通灌浆料 25310 5017 15143 5017 - 破坏
RGM 常温型 25315 5017 22312 5017 0165 8719
RGM 早强高强无收缩大流态灌浆料( 加固型) ( 以 下简称 RGM 灌浆料(加固型) ) 是一种具有早强 、高强 、 高流态 、微膨胀和耐久性好等多项优点的新型复合材 料 。为此 ,我们将流态混凝土技术 ,早强 、高强混凝土 技术 ,膨胀混凝土技术 ,耐热灌浆料(加固型) 技术和外 加剂应用技术等应用到 RGM 灌浆料 ( 加固型) 产品的 研究和开发中 。以无机胶凝材料和高强耐热骨料为 主 ,掺入不同种类的外加剂来满足系列产品各种性能 的需要 。 1 试验材料及方法
