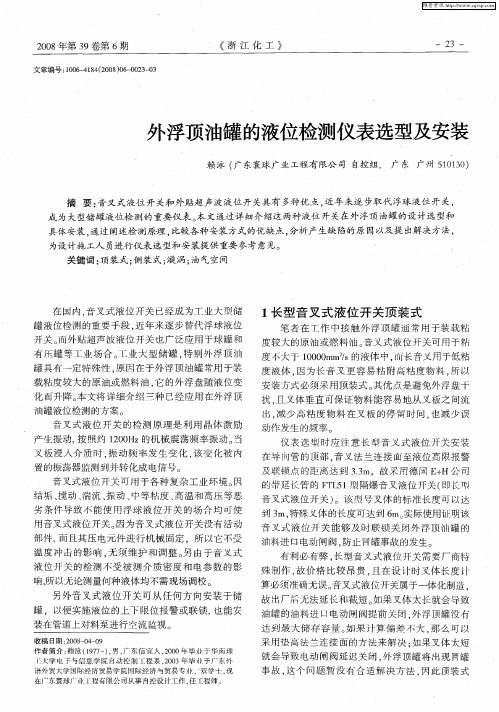

外浮顶油罐的液位检测仪表选型及安装
音叉式液位 开关 的检测 原理是利用 晶体 激励 产生振动， 按照约 １０ Ｈ 的机械震荡频率振动。 ２０ ｚ 当
义板 浸 入介 质 时 动频 率发 生 变 化 变 化 被 内 振 该
动作 发 生 的频 率 。 仪 表 选 时应 注 意 长 型音 义 式 液 位 开 关 安 装
度 大于 ｌ００ ￣ Ｏ ０ｍｍ ｓ的液体 中 ， 长音 义 用于低 粘 度液体 ， 因为 长 音 叉 更 容 易 粘 附高 粘 度 物 料 ， 以 所 安 装方 式 必 须采 用 顶 装式 。 优 点是 避 免 外 浮盘 十 其 扰 义体 垂 直 可 保证 物 料 能 容 易 地从 叉 板之 间流 且
维普资讯
２０ 年第 ３ 卷第 ６ ０８ ９ 期
文章编号 ：０ ６ ４ ８ （０ ８０ — ０ ３ ０ １０ － １４ ２ ０ ） ６ ０ ２ — ３
《 江化工》 浙
一２ ３一
外浮顶油罐 的液位检测仪表选型及安装
赖 泳 （ 东寰球 广业 工程有 限公 司 自控 组， 广 东 广 州 ５ ０ ３ ） 广 １ １０
用 音 叉式 液位 开关 。 因为 音 叉式 液位 开 关 没 有 活 动 部 件 ， 且其 压 电元 件 进行 机械 固定 ，所 以它 不受 而 温度 冲击 的影 响 ， 须 维 护 和调 整 。 由 于音 义式 无 另 液 位 开 关 的检 测 不 受 被 测 介 质 密 度 和 电参 数 的影
有压罐等工业场合 。Ｔ 大型储 罐 ， ＿业 ＝ 特别外浮顶汕
罐 具 有 一定 特 殊性 ， 因在 于 外 浮顶 油 罐 常用 于装 原 载粘 度 较 大 的原油或 燃料 油 ， 的外 浮盘 随液 位 变 它 化 升 降 。 文将 详 细介 绍 三 种 已经应 用 在外 浮 顶 本
液位开关 - 承德热河克罗尼仪表有限公司
2
4. 外形尺寸：mm
140
225 67
BW17
157
47 130 109
dia.64x1
M20x1.5
BW17/RRL/MS15/MC
BW17/RRL/MS15/RE
5. 开关类型
BW17可安装不同类型的开关，只要在型号说明中加上相应的代码即可。这些开关由浮子磁钢触发，
钢传递给开关部件，产生开关信号。 磁耦合系统将容器内的介质与开关部件完全隔离，因此可适用于带压和危险区域。 液位开关一般安装在储罐侧面可以监测的高度上，也可以选择顶部安装。 使用特殊类型的浮球，液位开关还可以测量两种不同液体的界面位置，浮子浮在密度比较大的液体
上，浸在密度比较小的液体之下。两种液体必须不能互溶，其最小密度差为100g/l（设计类型：TS）。
新疆办事处
地址：乌鲁木齐市扬子江路213号红十月花园东二区10#楼2单元601室 邮编：830000 电话：0991-4523018 传真：0991-4523018 E-mail: yzh@
西南办事处
地址：四川成都新希望路锦官新城西区金C903室 邮编：610041 电话：028-85257101 传真：028-85257101
● 玻璃管浮子流量计 ● 液位测量仪表 ● 挡板流量计 ● V型锥流量计 ● 吹扫装置 ● 温度仪表
承德热河克罗尼仪表有限公司
地址：承德市高新技术开发区 邮编：067000 电话：0314-2120930 2120940 2120875 传真：0314-2120920 2120077 E-mail: llh@
使连接电缆的分布参数控制在0.06μF/2mH以内。 7.3 安全栅装于安全场所，其安装维护必须遵守该安全栅使用说明书。 7.4 用户不得自行随意更换产品内的电气元件。 7.5 产品的安装、使用和维护应同时遵守产品说明书、GB3836.15-2000“爆炸性气体环境用电气设备第
油田原油储罐液位检测控制方案
油田原油储罐液位检测控制技术方案一、原油储罐液位检测的一般方法随着石油工业的发展，油田的生产、储运、管理部门对油罐自动计量技术越来越重视，对油罐液位检测的安全性、可靠性、准确性的要求也普遍提高。
因此，各种检测仪表、控制方法和技术被应用于原油罐位的检测控制，不但适应了这些生产要求，而且随着微电子、计算机、光纤、超声波、传感器等高科技的迅猛发展，各种新技术、新方法被应用到储罐计量领域，使储罐自动计量呈现出功能化、精确化、管控一体化的新局面，从而形成了仪表齐全、方法多样、技术先进、性能可靠、价格灵活、可以适应不同目的和用途的罐位监控系统。
目前从原油罐位检测方法来看，国内外普遍采用的主要有三种方法：检尺法、静压法和液位法。
检尺法是比较基本的测量方法，是将液面的动态变化转换为直观的液位标尺和电信号；静压法是利用压力传感器（变送器）测量罐内液体的静压力，结合液体的密度计算出液位，并可根据储罐几何参数计算出容量和重量；液位法是通过间接测量罐内液体的液位高度及密度等参数，来获得罐内储液的容量及重量。
检尺法仪表结构复杂、安装工作量大、施工及维护不太方便，难以保证长年可靠性，其优点是在特殊情况下还能直观地指示液位，一般在介质相对洁净而且不太粘稠的大罐上还在使用。
静压计量技术的优点是简便、稳定可靠。
技术的关键是选用精度高、稳定性好的压力传感器。
比较著名的厂商例如美国霍尼韦尔公司、美国罗斯蒙特公司、德国恩德斯豪斯公司、英国德鲁克公司、日本EJA公司等等。
液位法仪表在发展许多新的测量原理方面表现最为突出。
智能化液位计、非接触测量方式的液位计、新原理的小型液位开关为当前的主要发展方向，通过利用电子技术及微机技术，使得仪表的结构和功能都有很大改进，并且仪表在朝着总线式方向发展。
二、非接触测量液位法介绍非接触测量液位计主要包括超声波液位计、微波液位计、激光液位计、γ射线液位计以及罐体外壁感应式液位计等等。
超声波液位计是非接触液位计中发展最快的一种。
储罐液位计操作规程
储罐液位计操作规程储罐液位计操作规程一、液位计的基本概念和用途储罐液位计是一种用于测量储罐内液体的高度或液位的仪器设备。
它主要用于监测和控制储罐的液位，确保储罐内液体的安全性、稳定性和准确性。
液位计的正确操作对于保证储罐的正常运行和安全稳定具有重要意义。
二、液位计的操作要求1. 液位计的选择与安装在选择和安装液位计时，应根据储罐的具体情况和要求，选择合适的液位计型号和类型。
液位计的安装应牢固可靠，保证其与储罐的连接紧密，同时应避免液位计受到外力的干扰。
2. 液位计的校准与调试液位计在安装完毕后，应进行校准和调试工作。
校准过程中，应按照液位计的说明书和操作要求进行操作，确保液位计的准确性和稳定性。
同时，还应注意校准设备和材料的选择，以保证校准的可靠性。
3. 液位计的操作与维护在日常操作中，应按照液位计的使用说明和操作要求进行操作。
液位计的使用过程中，应注意液位计的保护和维护工作，确保其正常运行和使用寿命。
同时，还应注意液位计的定期保养和维修，及时检查和清洁液位计的零件和传感器，以保证其正常工作。
三、液位计的安全操作规程1. 液位计的操作人员应熟悉并掌握液位计的使用说明和操作规程，严格按照要求进行操作。
2. 在进行液位计操作前，应仔细检查液位计的工作状态和连接情况，确保其正常运行。
3. 操作人员在操作液位计时，应穿戴好防护装备，避免因液体溅洒或喷溅而造成人身伤害。
4. 在液位计操作中，应注意避免使用力过大或过小，避免对液位计造成损坏或影响其正常工作。
5. 在液位计发生故障或异常情况时，应及时停止操作，并报告相关责任人进行维修和处理。
6. 使用液位计时，应密切关注液位变化的趋势和速度，及时采取措施，避免液位过高或过低造成安全事故。
7. 操作人员在进行液位计操作时，应注意进行安全放气和排液措施，确保储罐内液体的安全性。
8. 液位计的操作应由专业人员操作，未经培训和授权的人员禁止操作。
四、液位计的应急处理措施1. 在液位计发生故障或异常情况时，应及时停止液位计的使用，并报告相关责任人进行处理。
液位传感器的原理及应用
液位传感器的原理及应用1. 液位传感器的原理液位传感器是一种用于测量液体或固体材料表面与传感器之间的距离或液位高度的装置。
液位传感器常用于工业过程控制、环境监测、智能家居等领域。
液位传感器基于不同的原理来测量液位，下面介绍几种常见的液位传感器原理：1.1 压力式液位传感器压力式液位传感器利用液体的压力来测量液位高度。
传感器通过测量液体对传感器底部施加的压力来确定液位的高低。
压力式液位传感器通常由液位探测器和压力传感器两部分组成。
液位探测器浸入液体中，而压力传感器测量液体对其施加的压力。
传感器通常根据测得的压力值来计算液位的高度。
1.2 浮子式液位传感器浮子式液位传感器是一种使用浮子来测量液位的传感器。
传感器中的浮子会随着液位的变化而上下移动。
当液位上升时，浮子也会上升，反之亦然。
传感器会根据浮子的位置来确定液位的高低。
浮子式液位传感器常用于液体容器的液位监测，如水箱、油罐等。
1.3 电容式液位传感器电容式液位传感器通过测量液面与传感器间的电容变化来确定液位的高低。
传感器通常由两个电极组成，一个电极固定在容器的底部，另一个电极浸入液体中。
当液位上升时，液面与浸入液体中的电极之间的电容会发生变化，传感器可以通过测量电容的变化来计算液位。
1.4 超声波液位传感器超声波液位传感器通过发送和接收超声波信号来测量液位的高度。
传感器中的超声波发射器会发射一束超声波信号，并计算从发射器到液面的距离。
通过测量超声波信号的返回时间来确定液位的高低。
超声波液位传感器广泛应用于大型储罐、水池等场景。
2. 液位传感器的应用液位传感器在许多领域都有广泛的应用，以下列举几个常见的应用场景：2.1 工业过程控制液位传感器在工业过程控制中起着重要作用。
它们可以用于监测和控制液体在储罐、管道和反应器中的液位高度。
通过实时监测液位，工厂可以及时调整生产过程，确保生产效率和安全性。
2.2 环境监测液位传感器可用于监测地下水位、河流水位和湖泊水位等环境参数。
TUB系列超声波传感器在车辆油耗监管中的应用与解决方案
车辆油耗监管解决方案一、背景介绍随着物联网技术的发展及北斗/GPS应用的普及，再通过本公司独有的数字信号处理技术，为车队管理者提供了详尽的行驶和油耗分析报告。
企业车队管理面临的困难：1、企业日常运营中的车辆调度难；2、车辆燃油消耗在企业运营费用中占比较高；3、存在内外部偷油事件发生，无法有效防止偷盗行为；4、管理效率低下，无法同时管理多台在外工作的车辆。
二、车队油耗解决方案本方案将高精度的超声波液位传感器、稳定可靠的北斗/GPS车机终端设备以及功能齐全的远程车辆监测系统平台组成的车队管理系统提供给客户。
在每台车辆的油箱底部安装超声波液位传感器，利用高灵敏度和高精确度的液位监测设备，实时采集油箱内液位数据，再通过车载终端设备迅速、稳定地传输至车辆远程监控平台，实时监测车辆状态、随时查看车辆历史轨迹，并生成专业详细的数据报表，为企业的车辆管理提供准确的数据支持；平台还具备预警功能，实时监测车辆油量数据、车速情况等，遇到异常情况将立即触发自动报警机制，从而确保车辆油耗管理的智能化和安全性，实现了企业对车辆油耗的全方位监控与高效管理。
1、实时监测油量消耗情况，减少燃油消耗支出；2、预警系统，监测油耗、车速等，遇到异常事件及时预警规避风险；3、可随时查看车辆轨迹，及时优化工作路线；4、规范司机驾驶行为；5、提高管理效率，降低运营费用。
三、应用产品介绍（一）超声波液位传感器-TUB1、产品概述超声波液位计是一款外贴式的液位测量传感器，用于测量油箱、罐体、容器里面的液位高度。
利用超声波探测原理来检测油箱油位高度，再通过智能处理将油位高度值转化为油量值，通过北斗/GPS 发送到系统平台，将油量数据传入后台监管系统，达到实时监控车辆油耗目的。
目前产品主要运用于车辆管理,用来实时监控油箱油量液位的变化数据，可用于防范偷油、优化运营成本、辅助统计决策等；同时此产品也可运用于化工、水利、储罐等有液位检测需求的领域。
产品图片产品尺寸2、工作原理超声波液位计是利用超声波的回波测距原理，传感器安装在油箱底部的外面，从底部发出超声波信号,遇到油面反射回来,再根据时间与速度算出液位高度。
液位变送器的原理及应用
液位变送器的原理及应用1. 液位变送器的概述液位变送器是一种用于测量和监测储罐、槽池、管道等容器内液体的装置。
它通过转换液位的高度信息为电信号，实现对液体的连续监测与测量。
2. 液位变送器的原理液位变送器的工作原理主要基于压力变化或物理特性的变化。
2.1 压力型液位变送器压力型液位变送器利用液体的压力变化来测量液位。
其原理基于帕斯卡定律，即在闭合的容器中，液体的压力是均匀的。
液位的高低会导致液体的压力改变，液位变送器通过测量压力变化来确定液位的高度。
压力型液位变送器通常包括感应器和放大器两部分。
感应器受液位高度的影响，产生相应的压力信号，然后经过放大器放大后输出。
2.2 非接触式液位变送器非接触式液位变送器利用声波、磁场、红外线等原理进行测量。
它不需要直接接触液体，可以在一定距离内进行测量。
常见的非接触式液位变送器有超声波液位变送器、雷达液位变送器等。
超声波液位变送器通过发送超声波并接收其回波来测量液位高度。
雷达液位变送器则利用雷达信号的反射时间来测量液位高度。
3. 液位变送器的应用液位变送器在许多工业领域中具有广泛的应用。
3.1 石油化工行业在石油化工行业中，液位变送器被广泛用于储罐和槽池的液位监测。
通过实时监测储罐和槽池的液位，可以确保生产过程的安全和稳定。
3.2 食品和饮料行业在食品和饮料行业中，液位变送器被用于监测原料罐、混合罐和储罐的液位。
这有助于确保原料的供应和生产流程的正常运行。
3.3 水处理行业在水处理行业中，液位变送器被广泛应用于水池、水塔和水处理设备中。
通过实时监测液位，可以控制水资源的供应和排放，确保水处理过程的效率和可靠性。
3.4 制药行业在制药行业中，液位变送器用于监测药品和溶液的液位。
这有助于保证制药过程的准确性和稳定性，确保产品的质量和安全性。
4. 液位变送器的优势液位变送器具有以下优势：•高精度：液位变送器能够提供准确的液位测量结果，满足工业生产对液位监测的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外贴式超声波液位开关在储罐上的应用摘要：储罐液位超高容易引起安全事故并导致经济损失，为了避免长输管道站场的储罐液位发生超高而引起事故的发生，在储罐上需安装高液位开关，当储罐液位达到设定的上限值时通过及时报警处理即可预防事故的发生。
外贴式超声波液位开关由于其具有可靠性强、稳定性高、安装简易等优点被广泛应用于石储化工液位检测与控制领域，其技术越来越先进，成为液位测量与报警中的主要仪表之一。
文章详细介绍了外贴式超声波液位开关的工作原理、优缺点、适用性及在储罐上的应用。
外贴式超声波液位开关作为一种新型的液位报警检测装置，在储罐液位报警检测的应用上愈来愈成熟。
关键词：储罐外贴式超声波液位开关应用检测报警
中图分类号：te97 文献标识码：a 文章编号：1674-098x（2013）01（b）-00-01
长输管道站场内一般都设置一定数量的储罐，为了防止储罐液位超高事故的发生，需要对储罐液位进行检测与报警。
另外，根据《石储天然气工程设计防火规范》的要求，油品储罐应设有高液位报警装置[1]。
因此，液位开关就必不可少。
通常液位开关有超声波式、浮力式、浸入式电容式、音叉式、压力式液位开关。
其中大部分是接触式[2]。
针对储罐容积大、易燃易爆、有些储罐要求不许开孔、触外界空气等环境条件，这就要求一种非接触式、不开孔插入的液位开关，而外贴式式超声波液位开关就满足了这种需求。
1 工作原理
超声波液位检测有脉冲回波法、共振法、频差法以及声衰减法等，其中应用较广的是脉冲回波法[3]。
在利用超声波对液位检测的过程中，由于超声波在罐壁内环绕，不受介质气泡、压力等因素的影响，而当波穿透介质时容易受其影响，因此，在储罐设备中，外贴式超声波液位开关正是利用了超声波在罐壁内的环绕及波的反射特性达到对液位的检测报警。
外贴式超声波液位开关及其传感器（探头）产生的高频超声波脉冲可穿过容器壁，这个脉冲会在容器壁和液体中传播，还会被反射回来。
通过对这种反射特性的检测和计算，就可以判断出监测点处容器内是否有液。
同时液位开关可输出继电器信号给后级电器或其他设备，从而实现对液位的监测或控制。
2 仪器适用性分析及优缺点
2.1 适用性分析
在设有大型储罐的长输管道站场，不仅需要对储罐液位进行监测和上下限报警，还需要考虑到低闪报、误报等，这就要求液位开关必须具有良好的可靠性和适用性。
起初，非接触式防爆超声液位开关在高压球罐上试用，获得了成功[4]，但随着现场实际使用过程，遇到了一些问题，如需同时加高位报警和高高位报警时，抗干扰能力弱、报警信号易受干；当遇到其他电磁波干扰时产生闪报、误报；品种单一，满足不了现场各种需求。
为了克服以上的缺点，智能外贴超声液位开关系列产品应运而生，有效地解决了误报警问
题。
智能外贴超声液位开关的面世，满足了石化装置上日益增多地需要防爆不开孔的硬报警装置。
2.2 优点
（1）可靠性强：外贴式超声波液位开关采用非接触式测量，整个测量过程中不与介质直接接触，这种测量方式使此装置不受介质的温度、比重、腐蚀性的影响，特别是有毒液体，并有效剔除介质挂壁及上部起雾和泡沫的影响，较好的保证了其工作的可靠性。
（2）测量范围大、适应面广：测量介质包含纯净液体、乳状液体、悬浮状液体，也可配多种探头，不仅可测量常压和高压的储罐装置，还适用于对卫生要求严格的环保型罐。
此装置解决了厚壁储罐液位报警测量的难题，目前，最大可测罐壁厚已经达到60 mm。
（3）安装方式简单、维护方便：非接触式罐壁外安装，不开孔，不动火，工作量小，安装费用低。
另外，不需要停止生产运行即可安装维护和使用。
目前安装方式较多的是磁力吸附方式和胶粘安装方式。
（4）重复性和稳定性高，不易造成误报警。
目前，重复性误差已由原来的±5 mm提高到为±2 mm，有效地克服了一个罐上安装高报、低报高高报等各种干扰产生的闪报、误报。
（5）具有继电器常开和常闭报警输出，可直接送上位机和联锁装置。
（6）没有可动部件，因此，几乎可以做到无磨损、无腐蚀，使用寿命也较长。
（7）外贴式超声波液位开关外场的环境温度可高至300 ℃，并且和压力无关。
（8）目前，装有复合探头的此装置可以做到自动校正，免调试。
2.3 缺点
（1）外贴式超声波液位开关的选择和罐体壁厚有关，外贴式超声波液位开关不适用于罐壁厚大于60 mm的罐体。
（2）外贴式超声波液位开关仅适用于罐壁为如金属、玻璃、塑料等密实材质，除此之外的罐体目前还不能采用外贴式超声波液位开关来对液位进行监测报警。
3 在储罐上的应用
目前，临濮线原油管道、湘潭—娄底成品油管道工程及长沙-郴州成品油管道工程等大型管道项目上的储罐均采用了外贴式超声
波液位开关，并且实际应用效果
较好。
表1是湘潭—娄底成品油管道工程部分输油站混油罐的报警值设定参数，由表中数据可知，罐位高限报警值一般设在距罐壁高度1000～1500 mm之间，且必须把液位开关安装在油罐安全高度下方，以便检验报警装置的可靠性，对保证油罐安全操作有重要作用。
4 结语
由于外贴式超声波液位开关具有很多优点，该装置在储罐液位报警监测的应用上越来越成熟，成功的项目案例也越来越多。
经过几年的现场实际应用表明外贴式超声波液位开关安装简单、运行可靠、操作方便、维护量小、安全性好，外贴式超声波液位开关作为一种理想的非接触式新型液位报警仪表，可广泛应用于石油化工等行业恶劣环境下的液位报警场合的测量，较好地实现了液位高低限报警，保证了储罐液位安全。
参考文献
[1] gb 50183-2004.石油天然气工程设计防火规范[s].2004.
[2] 刘志伟.全新概念的液位开关[j].仪表技术与传感器，1998（12）：48.
[3] 才勇智，林成武.超声波液位计在原油储油罐中的应用[j].微计算机信息化，2009，25（7-1）：92.
[4] 张琳.zwck新一代智能外贴超声波液位开关[b].仪器仪
表与应用，2002（4）：86.。
