柔性铸铁管道技术标准
《04S409建筑排水用柔性接口铸铁管安装》(53页).pdf
《04S409建筑排水用柔性接口铸铁管安装》
内容简介
1、 编制背景
以前很多工程技术人员将淘汰手工翻砂，承插式水泥打口的排水铸铁管，误认为淘汰排水铸铁管。
《建筑给水排水设计规范》GB50015-2003中4.5.1条第2款规定：“建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件”。
目前市场上有按不同产品标准生产的多种柔性接口排水铸铁管，它们在性能和尺寸上有些差异。
工程建设标准化协会编制了《建筑排水柔性接口铸铁管管道工程技术规程》CECCS168：2004。
为了更好地推广使用，我们组织了6家生产企业编制了本图集。
2、 适用范围和编制内容
2.1本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。
2.2总说中详细介绍了建筑排水用柔性接口铸铁管的选用、敷设和安装要求。
2.3图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。
3、 技术要点：
3.1图集编入了按4个产品标准生产的管材及管件，它们包括了卡箍式和法兰承插式两类5种接口方式。
3.2通常明装宜采用卡箍式接口，暗装和埋地宜采用法兰承插式接口。
3.3同一个工程应采用同一品牌的产品，以保证接口质量。
4、 使用方法：
4.1设计人员可按本图集选择管材及接口种类，进行系统设计和排细部尺寸，将图集引用到设计文件中。
4.2施工单位可按本图集要求确定接口及支吊架的位置，并按节点详图等进行施工。
柔性接口排水铸铁管安装工艺
一、柔性接口排水铸铁管安装工艺1.适用范围适用于室内柔性接口排水铸铁管安装。
铸铁管按接口形式包括卡箍式接口（W 型接口、W1 型接口）、机械式接口（A 型接口、B 型接口）2.大样图：3.规格表4 工艺要求：（1）柔性接口排水铸铁管的接口不得设置在楼板，屋面板或池壁、墙体等结构层内。
（2）排水横管坡度应符合设计要求，严禁出现无坡，倒坡现象。
（3）卡箍式接口排水铸铁管的支吊架管卡或吊卡不应设置在卡箍部位。
（4）法兰承插式排水铸铁管接口橡胶密封圈，在安装套入时，应注意其方向性。
（5）柔性接口排水铸铁管立管底部与排出管端部的连接，应采用两个45度弯头，并在立管底部调设置支墩或支架等固定措施。
卡箍式排水铸铁管立管底部转弯处也可采用鸭脚支撑弯头，并设置支墩或支架等固定措施。
（6）建筑排水柔性铸铁管安装，应按规范合理设置支吊架。
5.采购要求及注意事项：（1）同一建筑工程排水系统的排水铸铁管直管、管件及卡箍、法兰压盖、橡胶密封圈等接口零部件应同一品牌，以确保管道的严密性。
（2）柔性接口排水铸铁管直管和管件的内外表面在出厂前应涂覆防腐材料（如树脂漆、防锈漆、沥青漆等），涂层应均匀并粘结牢固。
（3）卡箍式柔性接口铸铁管的卡箍材质应为不锈钢，其厚度和胶圈质量应符合要求。
二、成品保护措施1.适用范围现场设备、管线等成品、半成品保护。
2.大样图3.注意事项（1）项目应重视成品保护工作，制定成品保护方案。
（2）结合项目情况，合理采用成品保护方式，对设备、管线、成品、半成品进行保护，避免污染、损坏。
（3）合理安排施工工序，减少工序的交叉作业。
工序之间做好交接工作，并做好记录。
三、压力开关1. 使用范围适用于管道上压力开关的安装。
2. 大样图3.工艺核心要义叙述压力开关建议安装在弯头后方，水流稳定处，距离不小于300mm。
四、水池液位计1. 适用范围适用于水池液位计的安装及刻度制作。
2. 大样图3.工艺核心要义叙述（1）液位计玻璃管顶部需安装小旋塞阀；（2）在墙上标记刻度，自己制作各水位线刻度。
柔性排水铸铁管安装技术及工艺工法【精选文档】
柔性排水铸铁管安装技术及工艺工法一、前言铸铁管用于排水的历史可追述到灰铸铁采用机械化连续离心铸造工艺生产，外形顺直美观，管壁厚度均匀，管长可按照用户要求生产，具有以下有点:1.高效噪音抑制.铸铁管和管件经实践检验，具有高效的抗噪音特性，橡胶密封连接又能阻止声响的传递。
2.防火性能良好。
它可以不需要任何装置而贯穿于火中，不会产生大量有害气体，绝对不会成为楼房火灾蔓延的传导导体。
3.具有优良的抗震和抗变形性能。
没有任何其它排水材料能够取代铸铁排水管的高硬度和保持不易变形的能力,柔性接口使其有良好的抗震能力，横向震动能力可达±31.5mm,而管道不渗不漏，特别适用于高层建筑。
4.抗腐蚀性好。
研究表明，铸铁管件可抵抗高度化学腐蚀.5.密封性能良好。
采用法兰压盖和氯丁烯橡胶等高弹性的楔形圈连接，密封性能良好，允许在±15°范围内摆动而不会产生渗漏。
6.经久耐用。
理论及实践证明，铸铁管及管件经得起时间的考验，使用寿命在100年以上。
7.成本与便利。
W、A形柔性接口铸铁管及管件易于装配和维修,可节省大量时间、人力和物力，为施工创造了极大的便利。
为此,中国国家质量技术监督局于1999年11月1日颁布了GB/T12772-1999《排水用柔性接口铸铁管及管件》的标准，建设部、国家经贸委、质量技术监督局、建材局联合下发的建住房[1999]295号文件特别提出,“自2000年6月1日起,在城镇新建住宅中，推广应用符合《排水用柔性接口铸铁管及管件》标准的柔性接口机制铸铁排水管”.二、工法特点0.所需施工机具和机械少。
1.施工技术培训简单，施工工效高,施工速度快。
2.维修方便，维护费用低.三、适用范围本工法适用于民用及一般工业建筑的室内排水铸铁管道安装工程，工作压力为0。
3—0.8MPa，工作温度不超过150℃.四、施工工艺（一)工艺流程(二）安装准备根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。

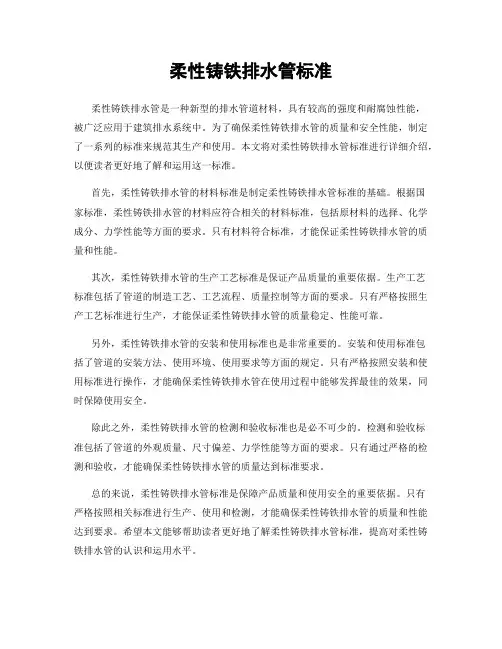

柔性铸铁排水管标准
柔性铸铁排水管标准柔性铸铁排水管是一种新型的排水管道材料，具有较高的强度和耐腐蚀性能，被广泛应用于建筑排水系统中。
为了确保柔性铸铁排水管的质量和安全性能，制定了一系列的标准来规范其生产和使用。
本文将对柔性铸铁排水管标准进行详细介绍，以便读者更好地了解和运用这一标准。
首先，柔性铸铁排水管的材料标准是制定柔性铸铁排水管标准的基础。
根据国家标准，柔性铸铁排水管的材料应符合相关的材料标准，包括原材料的选择、化学成分、力学性能等方面的要求。
只有材料符合标准，才能保证柔性铸铁排水管的质量和性能。
其次，柔性铸铁排水管的生产工艺标准是保证产品质量的重要依据。
生产工艺标准包括了管道的制造工艺、工艺流程、质量控制等方面的要求。
只有严格按照生产工艺标准进行生产，才能保证柔性铸铁排水管的质量稳定、性能可靠。
另外，柔性铸铁排水管的安装和使用标准也是非常重要的。
安装和使用标准包括了管道的安装方法、使用环境、使用要求等方面的规定。
只有严格按照安装和使用标准进行操作，才能确保柔性铸铁排水管在使用过程中能够发挥最佳的效果，同时保障使用安全。
除此之外，柔性铸铁排水管的检测和验收标准也是必不可少的。
检测和验收标准包括了管道的外观质量、尺寸偏差、力学性能等方面的要求。
只有通过严格的检测和验收，才能确保柔性铸铁排水管的质量达到标准要求。
总的来说，柔性铸铁排水管标准是保障产品质量和使用安全的重要依据。
只有严格按照相关标准进行生产、使用和检测，才能确保柔性铸铁排水管的质量和性能达到要求。
希望本文能够帮助读者更好地了解柔性铸铁排水管标准，提高对柔性铸铁排水管的认识和运用水平。
建筑排水柔性接口铸铁管管道工程技术
目次（征求意见稿）1总则………………………………………………………………………（）2术语………………………………………………………………………（）3材料……………………………………………………………………（）3.1一般规定…………………………………………………………………………（）3.2管材、管件和附件……………………………………………………………………（）4设计………………………………………………………………………（）4.1系统选用………………………………………………………………………（）4.2设计要求………………………………………………………………………（）4.3管道设计流量和排水能力………………………………………………………………（）5施工………………………………………………………………………（）5.1一般规定………………………………………………………………………（）5.2贮运……………………………………………………………………………（）5.3管道连接………………………………………………………………………（）5.4支、吊架安装………………………………………………………………………（）5.5现场试验………………………………………………………………………（）5.6排水管道安装……………………………………………………………………（）6验收……………………………………………………………………（）本规程用词说明……………………………………………………………………（）引用标准名录………………………………………………………………………（）附：条文说明………………………………………………………………………（）Contents1 General provisions ................................................................................ （）2 Terms .................................................................................................. （）3 Materials ................................................................................................ （）3.l General stipulations ...................................................................... （）3.2 Pipe material, fittings and connector ........................................... （）4 Design ................................................................................................... （）4.1 System selection ......................................................................... （）4.2 Pipeline layout and laying ............................................................ （）4.3 Design-flow and drainage capacity of pipeline ............................ （）5 Construction .......................................................................................... （）5.1 General stipulations..................................................................... （）5.2 Storage and transportation .......................................................... （）5.3 Pipeline connection ..................................................................... （）5.4 Support (hanging) installation ...................................................... （）5.5 Installation site test……………………………………………………（）5.6 Drainage pipe installation……………………………………………（）6 Acceptance............................................................................................ （）Explanation of wording in this specification ................................................. （）List of quoted standards .............................................................................. （）Addition：Explanation of provisions....................................................................... （）1总则1.0.1为保证建筑排水柔性接口铸铁管管道工程质量，满足安全、卫生、适用、经济、绿色、环保等基本要求，制定本规程。
柔性铸铁管安装技术交底
（1）安装准备：认真熟悉图纸，根据有关专业设备图和装修建筑图，现场核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决。
（2）测量放线：根据设计图纸和现场墙体完成面线，将管道坐标、标高位置画线定位。需在楼板、墙体开孔的安排专人提前根据管道点位图进行开孔作业。
检验方法：通水检查或检查通水试验记录。
2．基本项目：
1．管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。
检验方法：观察和用手扳检查。
2．管道及金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
检验方法：观察检查
四、成品保护
1．管道在施工过程中，穿越结构孔洞时，严禁私自破坏结构板或梁内钢筋，确需割断钢筋时应征得设计、总包、甲方和监理现场工程师的同意后，方可施工，防止影响土建结构。
2．管道安装完毕后，采用塑料薄膜包裹好，防止被土建施工时表面受污染。管道安装完毕，交工验收前进行刷漆工作时，一定要注意对土建已完墙面的保护，防止管道在刷漆时污染土建墙面。
三、质量标准
1．保证项目：
（1）排水管道灌水试验结果，必须符合设计要求和施工规范规定。
检验方法：检查区（段）灌水试验记录。
（2）管道的坡度必须符合设计要求或施工规范规定。
检验方法：检查隐蔽工程记录或用水准仪（水平尺）、拉线和尺量检查。
（3）排水系统竣工后的通水试验结果，必须符合设计要求和施工规范规定。
7排水横管每3米管长应设两个支吊架，支吊架应靠近接口部位设置，且与接口间的净距不宜大于300mm。
8排水横管支吊架与接入立管的距离为300-500mm，排水横管在平面转弯时，弯头处应增设支吊架。排水横管起端和终端应采用防晃吊架。横管防晃吊架间距不大于12m。
室内排水柔性铸铁管的安装
主要是管道安装定位不当或墙体移位。
3、接口漏水:
原因是法兰压盖紧固时，各螺栓未对称用力紧固,或橡胶垫圈未处理干净所 致。
4、立管检查口渗、漏水：
检查口堵盖必须加垫，以防渗、漏。
5、排水管道穿墙，穿基础时。排出管与立管的连接宜采用两个45。弯头或
a.柔性铸铁排水管压盖与胶圈接触面应平整、光滑，托吊
架间距不得超过2m。
b.支（吊、托）架及管座（墩）的安装符合以下规定：
构造正确，埋设平正牢固，排列整齐,支架与管子接触紧密。
C.管道及金属支架涂漆应符合以下规定：
油漆种类和涂刷
遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色 泽一致，无流淌及污染现象。
闭水试验完毕后应及时将预留口封严和堵洞。
4、立管安装:首先按设计坐标要求，上下吊线，将预留洞口复核是否垂直，洞口尺寸不 得过大，更不可损伤受力钢筋，在墙体位置上画线栽支架，支架安装高度为离 地1.8m（同一卫生间内给排水管道支架应统一标高）。安装前清理场地，根据 需要支搭操作平台。将已预制好的立管运到安装部位。复查立管支架是否合 适。合适后即用抱卡紧固立管。然后找正找直,并测量顶板距三通口中心是否符 合要求。
3、允许偏差项目见下表
允许偏差
项目
（mm）
水平管道每1m1用水准仪冰平尺）检验方法纵、横方全长（25m以
不大于25
向弯曲
立管垂直度
六、成品保护：
全长（5m以
不大于15
上）
上）
每1m3、直尺、拉线和尺
量检查吊线和尺量检查
1、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵 塞。
2、 埋地管道回填土时，对已铺设好的管道上部要先用细土覆盖200mm以 上，并逐层填实。
柔性铸铁管道技术标准
柔性铸铁管技术标准
一、应符合以下标准：
1、《建筑排水金属管道工程技术规程》CJJ 127-2009
2、《排水用柔性接口铸铁管、管件及附件》GB/T 12772-2008
二、技术要求
1.柔性接口铸铁排水管的管材、管件应采用铸铁牌号不低于150号灰口铁．直管应由离心铸造或连续铸造工艺生产；管件应由机压砂型、金属棋或树脂棋铸造工艺生产，并符合国家或行业现行相关产品标准的质量要求．组织结构应致密，能切削、钻孔。
2.内防腐,采用环氧煤沥青涂料，厚度.不小于120 μm。
外防腐涂料厚度不小于60μm。
3.卡箍式W形，管道壁厚
4.3~
5.8mm，管件壁厚5.0~
6.0mm。
抗拉强度不小于150MPa。
卡箍式W1形，管道壁厚3.5~5.0mm，抗拉强度不小于200MPa，管件壁厚4.2~6.0mm，抗拉强度不小于150MPa。
环压强度不小于350MPa。
4.不锈钢卡箍采用奥氏体不锈钢原板材加工S30408.加强箍的箍架和固定齿条部位材质为碳素结构钢，表面需进行防腐处理，各部件中性盐雾试验在72h内不得出现红锈；螺栓及螺母材质为优质碳素钢．螺栓不得低于8. 8级，螺母不得低于8级．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性铸铁管技术标准
一、应符合以下标准：
1、《建筑排水金属管道工程技术规程》CJJ 127-2009
2、《排水用柔性接口铸铁管、管件及附件》GB/T 12772-2008
二、技术要求
1.柔性接口铸铁排水管的管材、管件应采用铸铁牌号不低于150号灰口铁．直管应由离心铸造或连续铸造工艺生产；管件应由机压砂型、金属棋或树脂棋铸造工艺生产，并符合国家或行业现行相关产品标准的质量要求．组织结构应致密，能切削、钻孔。
2.内防腐,采用环氧煤沥青涂料，厚度.不小于120 μm。
外防腐涂料厚度不小于60μm。
3.卡箍式W形，管道壁厚~，管件壁厚~。
抗拉强度不小于150MPa。
卡箍式W1形，管道壁厚~，抗拉强度不小于200MPa，管件壁厚~，抗拉强度不小于150MPa。
环压强度不小于350MPa。
4.不锈钢卡箍采用奥氏体不锈钢原板材加工S30408.加强箍的箍架和固定齿条部位材质为碳素结构钢，表面需进行防腐处理，各部件中性盐雾试验在72h内不得出现红锈；螺栓及螺母材质为优质碳素钢．螺栓不得低于8. 8级，螺母不得低于8级．。
