水润滑卧式橡胶滑动轴承和推力轴承设计计算
水润滑卧式橡胶滑动轴承和推力轴承设计计算
设计计算水润滑卧式橡胶滑动轴承和推力轴承需要考虑以下几个因素：
1. 轴承承载能力: 根据实际应用情况确定轴承的承载能力，包括径向承载和推力承载。
2. 轴承尺寸选择: 根据轴承承载能力和工作条件，选择合适的轴承尺寸。
通过计算轴承上的压应力和摩擦力，来确定轴承的尺寸。
3. 润滑剂选择: 根据工作条件选择合适的润滑剂。
润滑剂的选择会影响轴承的摩擦系数和摩擦功耗。
4. 轴承摩擦力计算: 根据轴承材料和润滑剂的摩擦系数，计算轴承摩擦力。
5. 轴承寿命估算: 根据轴承的使用寿命要求和实际工作条件，估算轴承的寿命。
以上是一般设计计算水润滑卧式橡胶滑动轴承和推力轴承的一些关键要素，具体设计计算方法需要根据实际情况进行详细分析和计算。
建议根据具体的工程要求和技术条件，进行轴承的选型和设计计算。

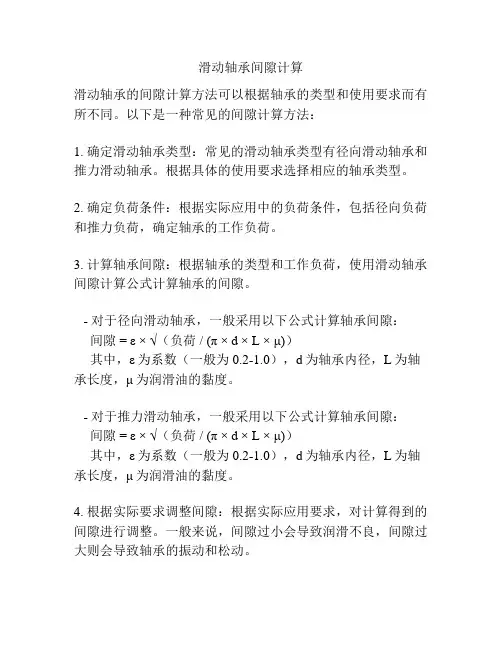

滑动轴承间隙计算
滑动轴承间隙计算
滑动轴承的间隙计算方法可以根据轴承的类型和使用要求而有所不同。
以下是一种常见的间隙计算方法：
1. 确定滑动轴承类型：常见的滑动轴承类型有径向滑动轴承和推力滑动轴承。
根据具体的使用要求选择相应的轴承类型。
2. 确定负荷条件：根据实际应用中的负荷条件，包括径向负荷和推力负荷，确定轴承的工作负荷。
3. 计算轴承间隙：根据轴承的类型和工作负荷，使用滑动轴承间隙计算公式计算轴承的间隙。
- 对于径向滑动轴承，一般采用以下公式计算轴承间隙：间隙= ε × √（负荷/ (π × d × L × μ)）
其中，ε为系数（一般为0.2-1.0），d为轴承内径，L为轴承长度，μ为润滑油的黏度。
- 对于推力滑动轴承，一般采用以下公式计算轴承间隙：间隙= ε × √（负荷/ (π × d × L × μ)）
其中，ε为系数（一般为0.2-1.0），d为轴承内径，L为轴承长度，μ为润滑油的黏度。
4. 根据实际要求调整间隙：根据实际应用要求，对计算得到的间隙进行调整。
一般来说，间隙过小会导致润滑不良，间隙过大则会导致轴承的振动和松动。
需要注意的是，以上的计算方法只是一种常见的方法，实际应用中还需要考虑其他因素，如温度、工作速度等。
最好咨询专业的轴承制造商或工程师来进行具体的间隙计算。
液体动力润滑径向滑动轴承设计计算
液体动力润滑径向滑动轴承设计计算流体动力润滑的楔效应承载机理已在第四章作过简要说明，本章将讨论流体动力润滑理论的基本方程（即雷诺方程）及其在液体动力润滑径向滑动轴承设计计算中的应用。
（一）流体动力润滑的基本方程流体动力润滑理论的基本方程是流体膜压力分布的微分方程。
它是从粘性流体动力学的基本方程出发，作了一些假设条件后得出的。
假设条件：流体为牛顿流体；流体膜中流体的流动是层流；忽略压力对流体粘度的影响；略去惯性力及重力的影响；认为流体不可压缩；流体膜中的压力沿膜厚方向不变。
图12－12中，两平板被润滑油隔开，设板A 沿x 轴方向以速度v 移动；另一板B 为静止。
再假定油在两平板间沿 z 轴方向没有流动(可视此运动副在z 轴方向的尺寸为无限大)。
现从层流运动的油膜中取一微单元体进行分析。
作用在此微单元体右面和左面的压力分别为p 及p p dx x ∂⎛⎞+⎜∂⎝⎠⎟，作用在单元体上、下两面的切应力分别为τ及dy y ττ⎛⎞∂+⎜⎟∂⎝⎠。
根据x 方向的平衡条件,得：整理后得根据牛顿流体摩擦定律,得，代入上式得 该式表示了压力沿x 轴方向的变化与速度沿y 轴方向的变化关系。
下面进一步介绍流体动力润滑理论的基本方程。
1．油层的速度分布将上式改写成（a）对y 积分后得（c）根据边界条件决定积分常数C1及C2:当y=0时,v= V；y=h(h为相应于所取单元体处的油膜厚度)时,v=0,则得：代入（c）式后,即得 （d）由上可见,v由两部分组成：式中前一项表示速度呈线性分布，这是直接由剪切流引起的；后一项表示速度呈抛物线分布，这是由油流沿x方向的变化所产生的压力流所引起的。
2、润滑油流量当无侧漏时,润滑油在单位时间内流经任意截面上单位宽度面积的流量为：将式(d)代入式(e)并积分后,得（f）设在 p=p max处的油膜厚度为h0(即时当润滑油连续流动时,各截面的流量相等,由此得 ：整理后得该式为一维雷诺方程。
水润滑橡胶轴承结构设计
ＹＡＮＧ ｕ Ｊ ｎ，Ｗ ＡＮＧ ｕ Ｊ ｎ，ＺＨＯＵ － ｕ ，ＹＡＯ ｈ － ｉ Ｘｕ ｈ ｉ Ｓ ｉｗｅ
ｅ ｐｅ ｉ ｎ ｏ ｅ ｈ ｔｂ ａ ｉ ｇ ｗｉ ａ ｈ ｐｅ ｏ ｈ ａ ｄ ，ｈ ｎ ｒｒ ｂ ｅ ｈ ｃ ｎ ｓ ｎｄ ｐ ｏ ｅ ｉｔｉ ｕ ｉｎ ｘ ｒｍｅ ｔｐｒ ｖ ｄ ｔ ａ ｅ ｒｎ ｔ ｆ ｔｓ ａ ｆｔ ｅ ｌ ｎ ｓ ｔ ｉ ｎｅ ｕ ｂ ｒｔ ｉ ｋ ｅ ｓ ａ ｒ ｐ ｒ ｄ ｓｒｂ ｔｏ ｈｌ
Ｏ ６ ．ｆ ， ７
＝
．
Ｐ Ｃ
、
１ 。
，
Ｊ 一
式 中 ： ｐ为轴 承 中 压 力 随位 置 的 变 化 率 ；叩为 水 的 ｕ ＿
Ｑ
用寿 命 。而且 橡胶 层厚 度 对 水 润 滑橡 胶 轴 承 的摩 擦
磨损 有很 大影 响 ， 胶层 厚度增 加 往往会 带来 更 大 的 橡 摩擦 和磨 损 ， 橡胶 层轴 承 的摩擦 及磨损 都要 优 于厚 薄 橡胶 层轴 承 。图 ３分别 为 厚 橡 胶 层 轴 承轴 瓦和 薄 橡
对 比图 ２ ａ 与 （ ） 以看 出 ， 面 形 轴 承 与 主 （） ｂ可 弧
轴在 载荷 作用 下相 互 紧贴 ， 者 之 间没 有 间 隙 ， 种 二 这
使 得轴 系启 动 阶段 及低 转 速工 况时 ， 瓦 的边 缘起 到 轴 了类 似 于雨 刮器 的作 用 ， 润 滑 液 从 轴 上 刮 掉 ， 其 将 使 无 法进 入轴 与轴 承 之 间 ， 膜形 成 困难 ， 而 大 大 增 水 从
滑动轴承的计算
静止件
p dydz
dy
O
dz
y
dx
(+ dy)dxdz y
前后向压力
上下面剪切应力
p
p p dx x
dy y
由x方向的力平衡条件，得
p x y
u 代入牛顿粘性流体定律： y p 2u 2 x y
1 p 2 u y c1 y c2 2 x
第十二章
滑动轴承
§12—1 概述
滑动轴承、滚动轴承 一、滑动轴承类型 按承载： 径向轴承（向心轴承）（受Fr） 止推轴承（推力轴承）（受Fa） 按润滑状态：流体润滑轴承、非流体润滑轴承、无润滑轴承 二、滑动轴承的特点 三、应用
§12—2 径向滑动轴承的主要类型
一、整体式径向滑动轴承
如图，由轴承座、整体轴 套、油孔等组成
h
v v 1 p 3 h0 h h 2 2 12 x
h h0 p 6v 3 x h
一维雷诺流体动力润滑方程
h 3 p h 对x取偏导数： ( ) 6v x x x
考虑沿Z方向的流动： 二维雷诺流体动力 润滑方程：
h 3 p h 3 p h ( ) ( ) 6v x x z z x
（2）滑动速度大 ——粘度较低的润滑油
（3）粗糙或未经跑合的表面 ——粘度较高的润滑油 2、润滑脂 3、固体润滑剂
二、润滑方法 1、油润滑 间歇供油: 油壶或油枪
连续供油:
1) 滴油润滑
2) 绳芯润滑 3) 油环润滑 4) 浸油润滑 5) 飞溅润滑 6) 压力循环润滑
2、脂润滑
旋盖式油脂杯、黄油枪
d
ห้องสมุดไป่ตู้
滑动轴承的设计计算
概述
• 滑动轴承——与轴颈表面形成滑动摩擦副的轴承 • 组成、 特点及应用 • 不同类型、不同应用场合的滑动轴承,其重要程度和运转参数差异非常大,结构的复杂程
度和价格差异亦极大。因而，滑动轴承的设计计算，在要求和工作量方面也有很大的差 别。 • 滑动轴承设计计算内容 •
决定轴承的结构型式 ; 选择轴瓦、衬层和涂覆层材料； 确定轴承几何参数； 选择润滑剂和润滑方法； 计算轴承工作能力，确定轴承运转参数。
将对p、、v的限制画在对数坐标图上，构成一条折线。
这种计算方法称为条件性计算。
[p]、[v]和[]数据查阅相关表格。
滑动轴承的设计计算
液体动力润滑轴承的计算
滑动轴承的设计计算
液体动力润滑轴承是利用轴颈与轴瓦的相对速度和表面与油的粘附性能，将润滑油带入轴承间 隙，建立起压力油膜而把轴颈与轴瓦隔开的一种液体摩擦轴承。描述这种润滑状态的基本方程 是雷诺方程。从数学观点看，流体润滑计算的基本内容就是对雷诺方程的应用和求解。
由雷诺方程得出流体动力润滑轴承形成承载油膜的条件：
流体动力润滑轴承形成承载油膜的条件： •润滑剂要有粘度，且油膜承载能力随粘度提高而增大； •轴颈要有相对速度，且油膜承载能力随速度提高而增大； •油膜厚度是变量，且沿速度方向逐渐减小方能形成正油膜 •压力，即需要轴颈和轴瓦表面形成收敛形间隙，称为油楔；
p F [p] Bd
推力轴承
pZ(d402Fdi2)[p]
2.限制轴承滑动速度v (防止高温下过快磨损 )
径向轴承 推力轴承
v=πdn≤[v] v=π(do+di)n/2≤[v]
滑动轴承的设计计算
3.限制轴承的值(限制轴承发热量)
径向轴承 推力轴承
液体动力润滑径向滑动轴承设计计算
液体动力润滑径向滑动轴承设计计算流体动力润滑的楔效应承载机理已在第四章作过简要说明，本章将讨论流体动力润滑理论的基本方程（即雷诺方程）及其在液体动力润滑径向滑动轴承设计计算中的应用。
（一）流体动力润滑的基本方程流体动力润滑理论的基本方程是流体膜压力分布的微分方程。
它是从粘性流体动力学的基本方程出发，作了一些假设条件后得出的。
假设条件：流体为牛顿流体；流体膜中流体的流动是层流；忽略压力对流体粘度的影响；略去惯性力及重力的影响；认为流体不可压缩；流体膜中的压力沿膜厚方向不变。
图12－12中，两平板被润滑油隔开，设板A 沿x 轴方向以速度v 移动；另一板B 为静止。
再假定油在两平板间沿 z 轴方向没有流动(可视此运动副在z 轴方向的尺寸为无限大)。
现从层流运动的油膜中取一微单元体进行分析。
作用在此微单元体右面和左面的压力分别为p 及p p dx x ∂⎛⎞+⎜∂⎝⎠⎟，作用在单元体上、下两面的切应力分别为τ及dy y ττ⎛⎞∂+⎜⎟∂⎝⎠。
根据x 方向的平衡条件,得：整理后得根据牛顿流体摩擦定律,得，代入上式得 该式表示了压力沿x 轴方向的变化与速度沿y 轴方向的变化关系。
下面进一步介绍流体动力润滑理论的基本方程。
1．油层的速度分布将上式改写成（a）对y 积分后得（c）根据边界条件决定积分常数C1及C2:当y=0时,v= V；y=h(h为相应于所取单元体处的油膜厚度)时,v=0,则得：代入（c）式后,即得 （d）由上可见,v由两部分组成：式中前一项表示速度呈线性分布，这是直接由剪切流引起的；后一项表示速度呈抛物线分布，这是由油流沿x方向的变化所产生的压力流所引起的。
2、润滑油流量当无侧漏时,润滑油在单位时间内流经任意截面上单位宽度面积的流量为：将式(d)代入式(e)并积分后,得（f）设在 p=p max处的油膜厚度为h0(即时当润滑油连续流动时,各截面的流量相等,由此得 ：整理后得该式为一维雷诺方程。
滑动轴承设计参数与计算方法
第三章滑动轴承设计参数与计算方法!"#滑动轴承的类型、特性与选用滑动轴承的种类繁多，分类方法亦繁多，按润滑原理不同，将其分为：无润滑轴承、粉末冶金含油轴承、动压轴承和静压轴承。
以粉末冶金含油轴承代表处于混合润滑状态下的轴承；无润滑轴承亦代表固体润滑轴承。
!"#"#滑动轴承的性能比较（表$%!%#）表$%!%#滑动轴承的性能比较轴承型式无润滑轴承粉末冶金含油轴承动压轴承静压轴承轴承性能承载能力!!高温适应性好，可以在材料的温度极限以下运转差，受润滑剂氧化的限制一般，可以在润滑剂温度极限以下运转低温适应性优一般好，摩擦阻力大真空适应性优好，需要专用润滑剂一般，需专用润滑剂差潮湿适应性好，轴须耐腐蚀好尘埃适应性好，需注意密封必须密封好，需密封和过滤装置好抗振性一般好旋转精度差好优摩擦阻力大较大小最小噪声一般小最小润滑装置最简单简单复杂程度差异较大复杂w w w.bz f x w.c om!"#"$滑动轴承的承载能力与极限转速几种主要滑动轴承的极限承载能力和极限转速曲线见图!"#"$和图!"#"%。
可供选择滑动轴承类型时参考。
对动压轴承，按中等粘度润滑油进行计算；对无润滑轴承和混合润滑轴承，按磨损寿命为$&’(计算；对静压轴承，理论上在材料强度允许图%&!&#径向轴承的极限载荷与转速""""无润滑轴承—·—液体动压轴承—··—粉末冶金含油轴承—滚动轴承图%&!&$推力轴承的极限载荷与转速""""无润滑轴承—·—液体动压轴承—··—粉末冶金含油轴承—滚动轴承w w w.bz f x w.c om的载荷和转速范围内均可应用。
为了便于比较，还将疲劳寿命为!"#$的滚动轴承的极限承载能力和极限转速曲线画出。
潜水泵水润滑推力轴承润滑性能数值分析
润 滑 与 密 封
ＬＵＢＲＩ ＡＴ ＯＮ Ｃ Ｉ ＥＮＧＩ ＮＥＥＲＩ ＮＧ
Ａｕ ． ２ ０ ｇ ０１ Ｖｏ． ５ Ｎｏ ８ １３ ．
第３ ５卷 第 ８期
ＤＯＩ ０ ３ ６ ／．ｓｎ ０ ５ ：１ ． ９ ９ ｊｉｓ． ２ ４—０ ５ ． ０１ ． ８ ０１ １０２ ０ ０． ６
潜 水 泵 水 润 滑 推 力轴 承润 滑 性 能数 值 分 析
何 春 勇 刘 正 林 吴 铸 新 （ 武汉理工大学能源与动力工程学 院 湖北武汉 ４ ０６ ） ３ ０３
摘 要 ：以推 力轴 承 扇形 瓦块 为研 究 对 象 ，采 用 柱 面坐 标 ，通 过 对 二 维 雷 诺 方 程 进 行 离 散 化 求 解 ，计 算 得 出水 膜 厚 度 、压力 和 温度 场 的分 布 规 律 ，并 研 究推 力 环转 速 、推 力瓦 倾 角 和潜 水 深度 对 轴 承 润滑 性 能 的影 响 规律 。研 究 表 明 ：最 大 水 膜压 力 和 推力 瓦 最 高温 度 均 出现 在 推力 瓦 出水 口靠 近外 径 的 位置 。 关键 词 ：推 力 滑动 轴 承 ；轴 承 结构 参 数 ；潜 水 泵 中 图分 类 号 ：Ｔ １． 文 献标 识 码 ：Ａ 文章 编 号 ：０５ — １０ （０ ０ Ｈ１３２ ２ ４ ０ ５ ２ １ ）８— ５ ４ ０ ９—
Ｔｈ ｅ ｕ ｔｓ ｏ ｈ ｔｔ ｅｌｒ ｅ ｔｐ ｅ ｓ ｒ ｆｗａｅ ｌ ａ ｄ ｔ ｅｈ ｇ ｅ ｔｔｍｐ ｒｔ ｒ ｆｔｒ ｓ ａ ｒ ｌｌｃ ｔｄ ｉ ｈ ｅ ｅ ｒ ｓ ｌ ｈ ｗｓｔａ ｈ ａ ｇ ｓ ｒ ｓｕ ｅｏ ｔｒｆ ｍ ｎ ｈ ｉｈ ｓ ｅ ｅａｕ ｅ ｏ ｈ ｔｐ ｄ ａ ｅａ ｏ ａｅ ｎ ｔｅａ ａ ｉ ｕ ｌ ｒ ｏ ｉｃ ｍｆ ｒｎ ｉ ｉｅ ｔｏ ｆｔｅ ｔ ｒ ｓ ａ ｕｌｔ ｆｃｒｕ ｅ ｅ ｔ ｄｒ ｃｉｎ ｏ ｈ ｕ ｔｐ ｄ ｏ ｔ ． ｌ ａ ｈ ｅ
不完全液体润滑滑动轴承设计计算
第五节不完全液体润滑滑动轴承设计计算
一、失效形式和设计准则
采用润滑脂、油绳、滴油润滑的滑动轴承得不到足够的润滑剂，在不完全液体润滑状态下工作。
1、失效形式
磨损：磨损使配合间隙增大，间隙过大使正常运行条件破坏，产生噪音。
胶合：摩擦发热使油温升高，油的粘度下降，润滑条件恶化产生胶合。
2、设计准则：
以条件性限制P、PV、V进行校核。
二、设计步骤：
1、根据工作条件、使用要求确定轴承的结构形式。
2、选择轴瓦的结构和材料。
3、确定轴承的基本尺寸。
由轴径d根据宽径比确定轴承的宽度B，宽径比一般取B/d
＝0.5－1.5。
4、验算工作能力：
径向轴承：
1）验算轴承的平均压力p（单位为MPa）p= ≤[p]
2）验算轴承的速度v:v= ≤[v]
3）验算轴承的pv值：pv= ≤[pv]
B－轴承宽度，mm
d---轴承直径，mm
F――径向载荷，N
[p]――轴瓦材料的许用压力，MP a，见表12－2。
[v]――许用滑动速度，m/s，见表12－2。
[pv]――许用[pv]值，见表12－2。
止推轴承：
止推轴承常用的结构是空心式、单环式和多环式。
对止推轴承校核其许用的[p]和[pv]值。
1）验算轴承的平均压力p：
2）验算轴承的pv值：
F a――轴向载荷，N
Z――环的数目
d2—轴环直径，mm
d1――轴承孔的直径，mm
[p]――许用压力，MP a，见表12－6。
[pv]――许用[pv]值。
见表12－6。
上一页下一页。
