防雷接地及等电位安装施工方案
防雷接地及等电位联结等工程施工方案
防雷接地及等电位联结等工程施工方案1、施工前的准备a技术准备①施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。
②了解设计单位的技术交底、图纸会审和相关洽商的内容。
③熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。
④绘制主要外加工件的加工草图。
⑤收集已建工程质量通病信息，明确施工重点与难点和质量管理点。
⑥对施工中需要的计量、测量器具提前做好准备。
b作业条件接地体作业条件：按设计位置清理好现场；底板筋与柱筋联结处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。
②防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋做引下线时，钢筋绑扎完毕；③避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。
④避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。
2、操作工艺①工艺流程测位一一挖沟一一接地线敷设一一焊接、防腐一一测试、检验一一回填土。
1）测位根据施工图要求测定接地体、防雷引线、接地线位置，并划出标记，被利用的结构钢筋、柱筋引线可用油漆等划出标记。
2）挖沟在室外按划出的标记挖沟，沟宽0.5m,深0.8m。
3）接地线敷设镀锌扁钢敷设前应放开、并调直。
按测定位置将扁钢敷设在沟中，扁钢应侧放。
4）焊接、防腐：依次将扁钢与接地体用电焊（气焊）焊接。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青作防腐处理，并将接地线引出至需要位置，留出足够的连接长度，以待使用。
当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
5）测试检验、回填土：接地体连接完毕后，应及时请监理及质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土。
回填土内不应夹有石块及建筑垃圾等。
防雷接地施工方案
防雷接地施工方案工程采用TN-S 接地系统。
防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。
同时将各种进出建筑物的金属管道进行连接作为中等电位。
卫生间内做局部等电位联结。
接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。
1、工艺流程：2、施工准备：（1）作业条件：土建桩基超长部分已经做砍桩处理，并将各承台砌筑完毕，桩基钢筋笼绑扎完成。
（2）材料准备：接地装置的导体截面应符合热稳定和机械强度的要求，钢材（扁钢、圆钢等）均应为热镀锌材料，其型号、规格应符合设计要求，并应有产品质量合格证和试验报告。
3、桩基接地极焊接：本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体：引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针 带制安接地电 阻测试 桩基接 地焊接 引下线焊接均压环焊接 防侧击雷焊接 卫生间LEB 联结 水平接地 体焊接 总等电 位焊接 工作/保护/重复接地焊接 接地电 阻测试接联通，并与承台外侧六根结构钢筋焊接联通。
当承台板底面钢筋布置完成后进行环形接地连接线焊接。
各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。
4、水平接地体焊接：本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体，该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。
当土建主筋采用搭接连接时，应对搭接处进行双面焊接，焊接长度为主筋长度6倍。
要求沿着主筋通长焊接形成完整的电气通路。
钢钢筋搭接长度为主筋长度6倍，双面施焊。
根据设计图纸标明位置，将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。
防雷及接地安装施工方案
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。
防雷接地及等电位联结工程施工方案
报告厅防雷接地及等电位联结工程施工方案一、编制依据1、建筑电气专业提供防雷和接地施工图。
2、建筑电气设计规范。
3、图纸会审及设计交底记录。
4、建筑工程施工质量验收规范。
二、工程概况本工程为大同市卫生学校御东新校，建筑面积2000 m²，建筑高度16.2m，结构类型为钢筋混凝土框架结构。
防雷接地：本工程为三类防雷建筑物，在建筑物屋顶沿女儿墙上敷设避雷带作为接闪装置，并利用结构柱内两根主筋通长焊接作为防雷引下线，其上部与避雷带焊接，下部与基础钢筋焊接，同时利用结构基础梁内钢筋作为接地体，接地形式为综合接地，防雷、保护以及弱电接地共用接地极，要求接地电阻不大于1欧姆，四角外墙引下线在室外地面下1m处引出一根40×4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1m。
接地：本工程低压配电系统接地形式采用TN-C-S系统。
本工程采用总电位联结，将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，并在水泵房、卫生间等处设置局部等电位联结。
计算机电源系统、有线电视引入端、电信引入端设过电压装置。
三、工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。
施工过程中由于施工环境、作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以克服，确保工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。
2、工期及进度目标密切配合土建施工，紧跟土建施工进度。
根据施工进度要求，及时绘制施工图，并提出加工计划，在确保工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效，尽可能赢的工期。
四、施工准备1、技术准备（1）已做好图纸会审及设计交底（2）根据施工图纸及设计交底编制施工方案，进行技术环境安全交底。
（3）组织施工劳务队进行图纸技术交底。
2、材料准备（1）25*4、40*4、50*4热镀锌扁钢、Φ12热镀锌圆钢、等电位箱和电焊条灯应有的质量证明文件和出厂合格证。

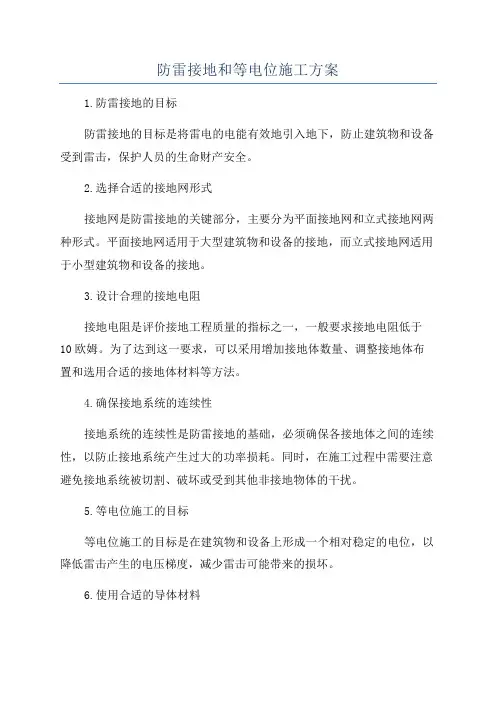

防雷接地和等电位施工方案
防雷接地和等电位施工方案1.防雷接地的目标防雷接地的目标是将雷电的电能有效地引入地下，防止建筑物和设备受到雷击，保护人员的生命财产安全。
2.选择合适的接地网形式接地网是防雷接地的关键部分，主要分为平面接地网和立式接地网两种形式。
平面接地网适用于大型建筑物和设备的接地，而立式接地网适用于小型建筑物和设备的接地。
3.设计合理的接地电阻接地电阻是评价接地工程质量的指标之一，一般要求接地电阻低于10欧姆。
为了达到这一要求，可以采用增加接地体数量、调整接地体布置和选用合适的接地体材料等方法。
4.确保接地系统的连续性接地系统的连续性是防雷接地的基础，必须确保各接地体之间的连续性，以防止接地系统产生过大的功率损耗。
同时，在施工过程中需要注意避免接地系统被切割、破坏或受到其他非接地物体的干扰。
5.等电位施工的目标等电位施工的目标是在建筑物和设备上形成一个相对稳定的电位，以降低雷击产生的电压梯度，减少雷击可能带来的损坏。
6.使用合适的导体材料在等电位施工中需要选择合适的导体材料，一般选用良好的电导性能和抗腐蚀性能的材料，如铜、铜包铝等。
7.合理布置接地装置等电位施工需要合理布置接地装置，将接地系统与建筑物和设备的金属部分连接起来。
布置接地装置时要注意防止电流导致的强磁场产生干扰。
8.保证接地系统的有效性接地系统的有效性是防雷和等电位施工的关键要点之一，需要进行定期的巡视和维护，确保接地系统的正常运行。
同时，还要做好防雷设备的保护工作，防止因受损而导致接地系统失效。
综上所述，防雷接地和等电位施工方案对于保护建筑物、设备和人员的安全至关重要。
通过选择合适的接地网形式、设计合理的接地电阻、确保接地系统的连续性、使用合适的导体材料和布置适当的接地装置等措施，可以有效地达到防雷和等电位的目标，减少雷击可能带来的损害。
同时，需要定期巡视和维护接地系统，确保其有效性。
防雷、接地、等电位联结施工方案
防雷接地、等电位联络施工方案一资料要求：1、镀锌扁铁、角钢均切合设计要求，并拥有合格证、查验报告；2、焊条应切合设计要求，并拥有合格证、查验报告；二、作业条件：1、接地体作业条件：a、按设计地点清理好现场；b、基础钢筋与柱子钢筋已帮扎完成；2、避雷网安装作业条件：a、接地体与引下线一定做完；b、支架安装完成；c、具备检查现场和垂直运输条件；三、操作工艺：Ⅰ、接地体安装：1、接地极采纳L50×50×5镀锌角钢，每根长2.5 米；2、接地体埋深为米，应垂直散布，互相之间距离为 5 米；3、接地体具建筑物距离应切合设计要求；4、接地体的连结采纳焊接。
焊接处焊缝应饱满，拥有足够的机械强度，不得有加渣、咬肉、裂纹、虚焊、气孔等缺点。
焊接处的药皮敲掉后，刷沥青做防腐办理；5、接地极之间采纳-40×4镀锌扁铁进行连结；扁铁敷设前应调直，而后搁置在接地极长进行焊接；扁铁与基础钢筋连策应平放，焊缝应密实，焊好后进行防腐办理；6、接地极连结完成后，应实时通知监理进行隐查查收，接地极的材质、数目、焊接等应切合设计要求；Ⅱ、避雷网安装：1、支架一定安装坚固，灰浆饱满横平竖直；2、支架埋深不小于80mm；3、防雷支架顶部距建筑物表面应为100mm；4、支架的水平间距不该大于 1 米；5、支架等铁件应做防腐办理；6、避雷线应平直，不得有高低起伏现象，距建筑物距离应一致；7、避雷线曲折处不得小于90o，曲折半径不得小于钢筋直径的10 倍：8、建筑物屋面上的突出物应与避雷网焊成一体；9、避雷引下线利用柱子内钢筋做引下线，与基础钢筋进行焊接，柱子钢筋一定采纳焊接；Ⅲ等电位联络：1、建筑物内全部金属构件均做等电位联络；2、等电位联络内各联络导体之间的连结采纳焊接。
焊接处不该有加渣、咬边、气孔及未焊状况；3、等电位联络采纳焊策应切合以下要求：a、扁铁的搭接长度不该小于其宽度的二倍，三面使焊。
（当扁铁宽度不一致时，搭接长度以宽的为准）；b、圆钢的搭接长度不该小于直径的 6 倍。
全站防雷接地施工方案
全站防雷接地施工方案一、施工前期准备现场勘查：详细了解施工现场的地形、地貌、气候条件，以及已有的防雷接地设施情况。
制定施工方案：根据勘查结果，结合工程要求，制定详细、可行的施工方案。
人员培训：对施工人员进行防雷接地知识、安全操作规程等方面的培训，确保施工质量和安全。
物资准备：按照施工方案要求，提前采购所需的接地材料、工具、设备等。
二、防雷接地系统设计设计依据：根据国家和地方防雷接地相关标准、规范，以及工程实际情况进行设计。
接地网设计：根据土壤电阻率、接地电阻要求等因素，合理设计接地网布局、接地体规格和数量等。
等电位连接设计：确保站内所有金属物体之间形成良好的等电位连接，避免雷电电位差引起的危害。
三、材料选择与检验材料选择：选用符合国家和地方标准的防雷接地材料，确保材料质量可靠。
材料检验：对进场的材料进行严格检验，包括外观检查、性能测试等，确保材料符合要求。
四、施工流程与步骤接地体安装：按照设计要求，进行接地体的埋设、连接等工作。
等电位连接：将站内所有金属物体进行等电位连接，确保连接可靠。
接地电阻测试：施工完成后，进行接地电阻测试，确保接地电阻符合设计要求。
五、安全施工措施施工现场设置安全警示标志，确保施工人员和周边人员安全。
严格遵守安全操作规程，杜绝违章作业。
定期对施工设备进行检查和维护，确保设备正常运行。
六、质量检测与验收对施工过程进行质量监督，确保施工质量符合设计要求。
施工完成后，进行质量检测和验收，确保工程合格。
七、工程维护与管理建立防雷接地设施维护管理制度，定期对设施进行检查和维护。
对发现的问题及时进行整改和修复，确保设施正常运行。
定期对防雷接地设施进行检测和测试，确保其性能符合要求。
八、施工环境保护施工过程中，尽量减少对周边环境的影响，如噪音、扬尘等。
施工废弃物要进行分类处理，减少对环境的污染。
合理使用资源，减少浪费，提高施工效率。
通过以上方案的实施，可以确保全站防雷接地施工的质量和安全，同时保障工程的长期稳定运行。
防雷接地施工方案
防雷接地专项施工方案编制：审核：审批：日期：目录第一章编制依据与防雷、接地工程概况 (3)第一节适用范围 (3)第二节编制依据 (3)第三节设计概况 (3)第二章施工准备 (5)第一节技术准备 (5)第二节材料准备 (5)第三节施工机具准备 (5)第三章施工工艺 (6)第一节基础接地施工工艺 (6)第二节屋面防雷施工工艺 (7)第三节等电位、局部等电位联接施工工艺 (8)第四节引下线施工工艺 (10)第四章接地电阻测试 (11)第五章质量保证措施 (13)第一节质量标准 (13)第二节应注意的质量问题 (14)第三节质量记录 (15)第六章安全保证措施 (15)第七章应急预案 (16)第一节应急准备 (16)第二节触电事故应急准备响应预案 (16)第三节高空坠落事故应急准备响应预案 (19)第八章现场文明体系及施工措施 (21)第一节阶段策划 (22)第二节文明施工 (22)第三节施工现场垃圾清除安排 (24)第九章绿色施工 (24)第一节绿色施工环境管理方针、目标及工程环境管理体系 (24)第二节资源节约 (25)第三节环境保护 (26)第一章编制依据与防雷、接地工程概况第一节适用范围适用于东海富汇豪庭地块项目防雷接地安装工程。
第二节编制依据1. 电气、给排水、燃气、人防等施工图纸2. 依据《建筑电气工程施工质量验收规范》（GB50303-2015）5.依据《建筑物电子信息系统防雷技术规范》（GB50343-2012）6.依据《电气装置安装工程接地装置施工及验收规范》（50169-2016）5.依据《建筑物防雷设计规范》（GB50057-2010）3. 参见《防雷接地安装图集》（D501-1~4）4. 参见《等电位安装图集》（04D501-2）第三节设计概况本工程本建筑按二类防雷建筑设防，防雷击电磁脉冲防护等级为D级。
年平均雷暴日Td=73.9天，年预计雷击次数N=0.5070次。
本工程沿屋面周圈采用∅12镀锌圆钢构筑不大于10m×10m或12m×8m的金属网格作为接闪带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。
需要增设人工接地体时编制专项方案。
1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。
1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。
图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。
图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。
引下线与水平接地体连接时如图1-7所示，单根引下线的连接如图1-8，在施工时要对防雷引下线钢筋挂牌做标识，防止弄防雷接地及等电位安装施工方案错引下线的位置。
图1-7引下线与水平接地体相连图1-8引下线的跨接1.3.2、按照图纸会审交底要求，距室外地坪三十米以上时每层楼板要做均压环、经计算需要做均压环的楼层有七、八、九层顶板和屋顶机房。
均压环的具体敷设要求为取楼层最外圈圈梁内最外侧两根Φ16防雷接地及等电位安装施工方案以上主筋（小于Φ16时焊4根）沿外圈梁焊接形成环形，并将该两根主筋分别与防雷引下线跨接焊接，形成电气通路，做法参照图1-7和图1-8.1.3.3、作为引下线的主筋从地下室至屋顶焊接，上端与接伞带相连，下端与接地体相连。
柱内对角引下线钢筋在屋顶利用Φ12圆钢跨接连通，并使用Φ10的镀锌圆钢和其中一根搭接焊接后（搭接长度为70~75mm)引出屋面与屋顶接伞带焊接，引出屋面的位置要求在女儿墙内，距离女儿墙最外檐为150mm,当女儿墙小于300mm时要居中引出。
1.4、接地测试点的安装1.4.1、按照“北区屋顶防雷平面图”和“南区屋顶防雷平面图”中所示位置从就近防雷引下线处利用-40*4的热镀锌扁钢引致夹层室外墙体相应位置-0.150m处与80*80*5热镀锌钢板焊接连接做预留钢板，热镀锌钢板要紧贴模板，拆模后要与剪力墙XXX。
1.4.2、根据土建装修完成后的墙面尺寸安装测试卡子，测试卡子为-40*4的热镀锌扁钢，长度根据现场墙面尺寸肯定，请求避雷卡子进入测试盒的长度为40~45mm。
1.4.3、避雷卡子的端部要做成圆角并在卡子上打Φ8的圆孔。
与预留钢板连接为焊接，双面施焊，要求焊缝饱满无遗漏，焊渣清理干净，刷红丹防锈两遍做防锈。
1.4.4、测试盒的背面要预留孔，请求出产厂家在盒中央位置冲压出42*6的方孔，测试盒的漆面为灰色烤漆。
防雷接地及等电位安装施工方案1.4.5、测试盒的盖板要按照图1-9所示喷绘字体，字体颜色按照图示颜色，字体大小按照盖板尺寸具体确定，但要保证所有测试盒字迹除楼号外一致。
1.4.6、安装完测试盒子后，将M8*3的螺栓上到测试卡子上，并将测试盒盖板用螺栓紧固到测试盒上。
1-9防雷测试点做法1.5、屋面避雷带安装1.5.1、避雷带支架应采用Φ10的圆钢热镀锌避雷卡子，避雷带采用Φ10的热镀锌圆钢，卡子与避雷带符合安装，位置正确，间距匀称，不应曲折。
采用支架卡子固定，不得“T”焊接，螺栓固定的防松件完整，支架根部表面平整。
1.5.2、留意保护屋面防水，安装避雷带时禁止做有可能破坏防水的施工举动，屋面有防水请求的位置敷设避雷带时利用混凝土支墩，混凝土支墩的制造请求见图1-10，制造支墩时不考虑预埋避雷卡子，支墩表面喷黄色乳胶漆，请求色泽要匀称。
避雷卡子在支墩上的安装高度通常是150mm，要根据土建屋面的坡度调解避雷卡子的高度，安装完成后保证屋面避雷带在一个程度度上（不包括女儿墙），做到横防雷接地及等电位安装施工方案平竖直。
图1-10支墩制造请求1.5.3、根据女儿墙内引出防雷引下线位置，确定女儿墙上引下线与引下线的间距，根据间隔的大小每隔1m设置一个避雷卡子，转弯处为0.5m,间距不符合整数要求时按照四舍五入平均分布避雷卡子。
1.5.4、确定完避雷卡子的位置后，使用拉线、尺量和弹墨线，最终确定避雷卡子的平面位置和垂直高度。
要求避雷卡子的安装高度为150mm，可根据墙面的平整度微调，安装完的避雷卡子和避雷带要横平竖直，具体要求如图1-11、图1-12所示。
防雷接地及等电位安装施工方案图1-11避雷带搭接做法图1-12避雷网细部做法1.5.5、避雷网安装过程当中，焊接处要把焊渣清算洁净，刷红丹防锈底漆，然后刷银粉漆两遍，镀锌层破坏处也要刷红丹底漆和银粉漆。
1.5.6、避雷网安装完成后要对引下线钢筋做黄绿相间的条纹，具体做法在图1-12中已明确。
引下线位置还要挂牌做标记，在引下线儿墙内侧装设引下线标志，如图1-13所示，具体安装位置现场肯定，请求同一屋面内女儿墙上的标志牌标高同等。
防雷接地及等电位安装施工方案图1-13引下线标志牌1.5.7、屋面上的空调设备、金属管道和排水透气管等金属构件均要与屋面避雷带做可靠的电气连接,突出屋面的非金属物体应装设接闪器并和屋面接闪带相连。
1.6、电梯及其机房内接地1.6.1、在图中↗b所示位置，利用土建结构柱内（大于Φ16）对角主筋（如果和防雷引下线在同一结构柱内则利用除防雷引下线的另外两根对角主筋）引上至屋顶电梯机房，引上线的做法和防雷引下线做法完全相同。
1.6.2、在电梯底坑对角处预留-40*4的热镀锌扁钢两根，扁钢一端与根蒂根基接地体焊接连接另外一端在电梯底坑留出200~300mm,预留在底坑的扁钢要刷两道黄/绿色漆做标记,等电梯机架安装时要将扁钢与机架牢靠焊接连接，焊接完成后肃清焊渣，刷沥青油做防腐处理。
1.6.3、在电梯机房地面上0.3m处将引上线的两根主筋通过Φ12的圆钢跨接连接（参见图1-7），并将该圆钢与-40*4的热镀锌扁钢焊接，连接做法见图1-14，将焊接好的扁钢在间隔机房地面300mm处引出。
图1-14圆钢与扁钢搭接1.6.4、在电梯机房间隔室内地坪300mm处（或50线下返200）用红防雷接地及等电位安装施工方案外标线仪测出程度线，用墨斗做出标记，然后再用红外标线仪测出间隔地坪320mm处的程度线，用墨斗做出标记。
1.6.5、安装支持件和扁钢，撑持件程度间距直线部分为1.2m，曲折部分为0.5m，垂直直线部分1.5m，曲折部分0.5m，在320mm处的程度线上画出支持件位置，安装支持件，并敷设扁钢，扁钢安装完成底边要与300mm处程度线重合。
1.6.6、支撑件的安装做法如图1-15所示，使用内螺母控制扁钢至墙面的距离，使用外螺固定扁钢的位移，要求外螺母配套有防止松动的平垫和弹垫，安装完成后要求外漏丝头为3~5mm,且保持一致。
图1-15接地母线支持件安装细部1.6.7、按照图纸中接地母线穿过门的位置预先在结构施工时预埋相应规格的接地扁钢。
在土建铺设完钢筋时按照图1-16所示做法将接地扁钢敷设于结构内，并将结构内扁钢与土建结构钢筋做跨接连接。
防雷接地及等电位安装施工方案图1-16扁钢过门做法1.6.8、明敷设接地母线敷设时横向扁钢与横向扁钢的搭接如图1-17所示，竖向扁钢与横向扁钢的连接做法如图1-18.图1-17扁钢与扁钢搭接（明敷）图1-18扁钢与扁钢连接1.6.9、安装完成后，肃清接地线表面尘土，分别涂以黄绿相隔的条纹，条纹间距为100mm,条纹色带与接地线夹角宜为65°~75°且夹角要防雷接地及等电位安装施工方案求同等。
1.6.10、在接地引下线处要做明明的接地标志，接地标志可采用色漆标注也可采办市场上的接地标签粘贴。
1.7、↗d配电室、XXX机房用接地线敷设1.7.1、采用-50*5镀锌扁钢，下端与根蒂根基接地极焊接，在配电室和UPS机房地面上0.3m处引出后用-50*5镀锌扁钢在室内距地0.3m做一圈接地干线。
1.7.2变压器中性点接地:在1#配电室内1TM1、1TM2、1TM3、1TM4变压器中性点接地使用-80*5的热镀锌扁钢下端与接地体相连，上端与变压器中性点相连。
在2#配电室内2TM1、2TM2变压器中性点接地使用-80*5的热镀锌扁钢下端与接地体相连，上端与变压器中性点相连；2TM3、2TM4变压器中性点接地使用-50*5的热镀锌扁钢下端与接地体相连，上端与变压器中性点相连；2TM5、2TM6变压器中性点接地使用-63*5的热镀锌扁钢下端与接地体相连，上端与变压器中性点相连。
1.7.3、UPS1、UPS2、UPS3、UPS4、UPS5、UPS6、UPS7、UPS8中性点接地使用-50*5的热镀锌扁钢下端与接地体相连，上端与变压器中性点相连。
1.7.4、1#柴油发机电和2#柴油发机电中性点接地利用-80*5的热镀锌扁钢下端与接地体相连，上端与变压器中性点相连。
1.7.5、敷设1TM1、1TM2、1TM3、1TM4、2TM1、2TM2、1#柴油发电机和2#柴油发电机中性点接地线时，使用两根Φ20的圆钢一端分别与防雷接地及等电位安装施工方案接地体焊接连接、另一端分别与-80*5的热镀锌扁钢焊接连接，此两根Φ20的圆钢作为扁钢与接地体连接的跨接线；敷设2TM5、2TM6中性点接地线时，使用一根Φ20的圆钢和一根Φ12的圆钢一端分别与接地体焊接连接、另一端分别与-63*5的热镀锌扁钢焊接连接，此两根圆钢作为扁钢与接地体连接的跨接线；2TM3、2TM4、UPS1、UPS2、UPS3、UPS4、UPS5、UPS6、UPS7、UPS8中性点接地线时，使用一根Φ20的圆钢一端与接地体焊接连接、另一端与-50*5的热镀锌扁钢焊接连接，此圆钢作为扁钢与接地体连接的跨接线。
