备战中考物理 家庭电路故障的分析问题综合试题含答案解析
一、初中物理家庭电路故障的分析问题
1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
【答案】B
【解析】
【详解】
A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；
B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；
C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；
D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1； ④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2] 当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：
(1)如果要检查L1所在支路，则要同时闭合的开关是_________；
(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；
(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。
【答案】S、S1 比正常发光时暗 短路
【解析】
【分析】
【详解】
(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。
(2)[2]如果L2所在支路完好无损，只闭合S， S2时，电路为L0和L2串联电路，家庭电路电压为220V，由于灯泡额定功率均为220V，则由串联分压可知，两灯泡均无法正常发光，实际电压均低于额定电压，故比正常发光时暗。
(3)[3]当只闭合S、S3时，L0正常发光，由于家庭电路电压为220V，L0额定电压为220V，则L0正常发光时说明电源电压全加在L0两端，可得L3短路。
4．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
【答案】L1短路 L2断路 电路连接正常 B CD 右 漏电
【解析】
【详解】
(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。
[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。
[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。
(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。
5．关于家庭电路及其相关知识，下列说法正确的是（ ）
A．电能表的转盘转得越快，说明用电器消耗的电能越多
B．空气开关跳闸一定是发生了短路现象 C．使用有金属外壳的家用外壳必须接地
D．使用测电笔时，手不能接触到测电笔的金属体笔尾
【答案】C
【解析】
【详解】
A．电能表的转盘转得越快，说明电流通过用电器做功越快，因电流做功的多少还与通电时间有关，所以，不能确定电流做功的多少，即不能确定用电器消耗电能的多少，故A错误；
B．空气开关跳闸，是因为电路中的电流过大，可能是电路发生了短路或用电器总功率过大引起的，故B错误；
C．使用有金属外壳的家用电器，其外壳必须接地，能防止外壳漏电时发生触电事故，故C正确；
D．使用测电笔时，笔尖接触要检测的导线，手指要接触笔尾金属体，故D错误。
6．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（ ）
A．开关中的两个线头相碰 B．插头中的两个线头相碰
C．电路中增加了大功率的用电器 D．电线的绝缘皮损坏
【答案】A
【解析】
【分析】
【详解】
A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；
B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；
C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；
D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D不符合题意。
故选A。
【点睛】
7．电冰箱起动时，与电冰箱并联的台灯变暗。关于这一现象，下列说法中不正确的是（ ）
A．进户线中电流变大 B．线路中电阻变大
C．线路中热损耗变大 D．灯泡两端的电压变小
【答案】B 【解析】
【分析】
【详解】
A．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由PUI可知，干路中的电流变大，故A正确，不符合题意；
B．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B错误，符合题意；
C．干路中的电流变大，由2QIRt知，线路中的热损耗变大，故C正确，不符合题意；
D．因干路中的电流变大，由UIR知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D正确，不符合题意。
故选B。
8．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（ ）
A．家庭电路中空气开关跳闸一定是发生了短路
B．使用验电笔时，手必须接触笔尾金属部分
C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
D．如果发生触电事故，应立即切断电源，然后施救
【答案】A
【解析】
【分析】
(1)家庭电路中电流过大的原因是总功率过大和短路；
(2)使用测电笔时，手必须接笔尾金属体；
(3)雷电容易击中地面上尖端的突起物；
(4)发现有人触电或电引起的火灾，首先切断电源。
【详解】
A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A错误，符合题意；
B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B正确，不符合题意；
C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；
D．发生触电事故，切断电源是首先要做的，然后施救，故D正确，不符合题意。
故选A。
9．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会
【解析】
【分析】
【详解】
如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
10．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )
A．测试两孔时测电笔都不发光 B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路 D．故障是熔断器断开
【答案】B
【解析】
【分析】
【详解】
闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，

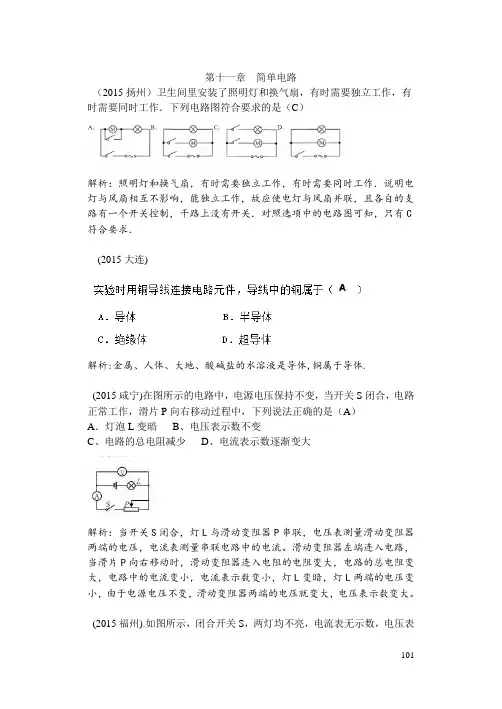

2015年全国中考物理真题汇编《简单电路》(有详细解析)
101 第十一章 简单电路
（2015扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（C）
解析：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有C符合要求．
(2015大连)
解析:金属、人体、大地、酸碱盐的水溶液是导体,铜属于导体.
(2015咸宁)在图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（A）
A．灯泡L变暗 B、电压表示数不变
C、电路的总电阻减少 D、电流表示数逐渐变大
解析：当开关S闭合，灯L与滑动变阻器P串联，电压表测量滑动变阻器两端的电压，电流表测量串联电路中的电流。滑动变阻器左端连入电路，当滑片P向右移动时，滑动变阻器连入电阻的电阻变大，电路的总电阻变大，电路中的电流变小，电流表示数变小，灯L变暗，灯L两端的电压变小，由于电源电压不变，滑动变阻器两端的电压就变大，电压表示数变大。
(2015福州).如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表 102 有示数，则故障是（B）
A．灯L1开路 B．灯L2开路
C．灯L1短路 D．灯L2短路
解析：电路中两灯串联，电压表测灯L2两端的电压，两灯均不亮，电流表无示数，可以判断电路中发生了开路，电压表有示数，说明电压表能连接到电源的两极上，可以判断出是灯L2开路。
（2015嘉兴）
解析： 103
（2015成都）在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：
甲：导体的电阻与导体的长度有关。
乙：导体的电阻与导体的材料有关。
丙：导体的电阻与导体的横截面积有关。
实验室备有几种电阻丝，参数如下表。
如图所示，是为完成探究连接的实验电路。

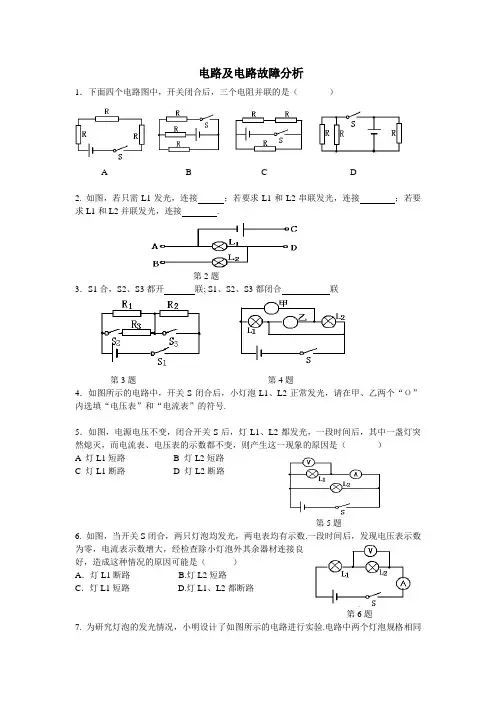

09年中考物理电路及电路故障复习题【附答案】
电路及电路故障分析
1．下面四个电路图中，开关闭合后，三个电阻并联的是（ ）
A B C D
2. 如图，若只需L1发光，连接 ；若要求L1和L2串联发光，连接 ；若要求L1和L2并联发光，连接 .
第2题
3．S1合，S2、S3都开 联; S1、S2、S3都闭合 联
第3题 第4题
4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.
5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）
A 灯L1短路 B 灯L2短路
C 灯L1断路 D 灯L2断路
第5题
6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（ ）
A．灯L1断路 B.灯L2短路
C．灯L1短路 D.灯L1、L2都断路
第6题
7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）

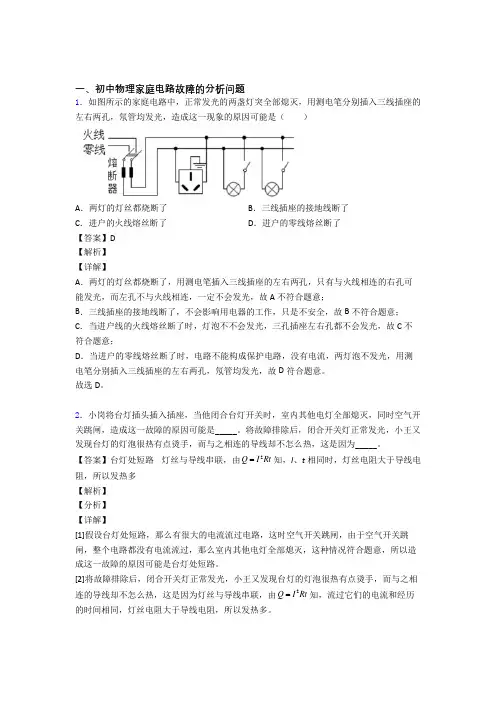

中考物理专题复习家庭电路故障的分析问题的综合题含答案
一、初中物理家庭电路故障的分析问题
1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．两灯的灯丝都烧断了 B．三线插座的接地线断了
C．进户的火线熔丝断了 D．进户的零线熔丝断了
【答案】D
【解析】
【详解】
A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；
B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；
C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；
D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。
故选D。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2QIRt知，I、t相同时，灯丝电阻大于导线电阻，所以发热多
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2QIRt知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）

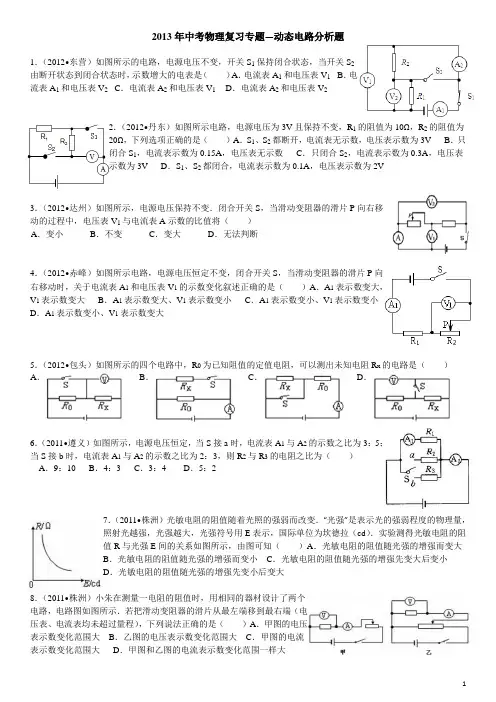

中考物理复习专题--动态电路分析题(有答案)
1 2013年中考物理复习专题—动态电路分析题
1．（2012•东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）A．电流表A1和电压表V1 B．电流表A1和电压表V2 C．电流表A2和电压表V1 D．电流表A2和电压表V2
2．（2012•丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（ ）A．S1、S2都断开，电流表无示数，电压表示数为3V B．只闭合S1，电流表示数为0.15A，电压表无示数 C．只闭合S2，电流表示数为0.3A，电压表示数为3V D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V
3．（2012•达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（ ）
A． 变小 B． 不变 C． 变大 D． 无法判断
4．（2012•赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）A．A1表示数变大，V1表示数变大 B．A1表示数变大、V1表示数变小 C．A1表示数变小、V1表示数变小
D．A1表示数变小、V1表示数变大
5．（2012•包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．
6．（2011•遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（ ）
A．9：10 B．4：3 C．3：4 D．5：2
7．（2011•株洲）光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（ ）A．光敏电阻的阻值随光强的增强而变大
备战中考物理 家庭电路故障 综合题含答案解析
一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（ ）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
【答案】A
【解析】
【详解】
AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（ ）
A．AC段 B．CD段 C．电灯R短路 D．BD段
【答案】D
【解析】
【详解】
A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；
BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；

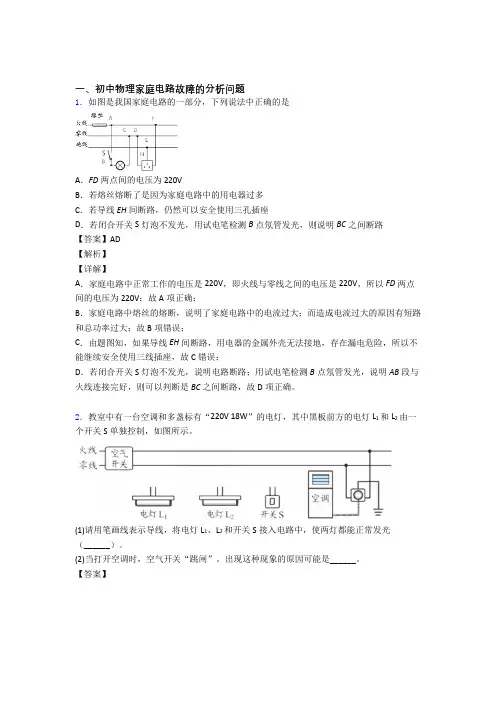

备战中考物理家庭电路故障的分析问题综合题及详细答案
一、初中物理家庭电路故障的分析问题
1．如图是我国家庭电路的一部分，下列说法中正确的是
A．FD两点间的电压为220V
B．若熔丝熔断了是因为家庭电路中的用电器过多
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路
【答案】AD
【解析】
【详解】
A．家庭电路中正常工作的电压是220V，即火线与零线之间的电压是220V，所以FD两点间的电压为220V；故A项正确；
B．家庭电路中熔丝的熔断，说明了家庭电路中的电流过大；而造成电流过大的原因有短路和总功率过大；故B项错误；
C．由题图知，如果导线EH间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故C错误；
D．若闭合开关S灯泡不发光，说明电路断路；用试电笔检测B点氖管发光，说明AB段与火线连接完好，则可以判断是BC之间断路，故D项正确。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
备战中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题附答案解析
一、初中物理家庭电路故障的分析问题
1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
【答案】C
【解析】
【详解】
A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；
B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；
C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；
D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；
故选C。
2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热 总功率
【解析】
【分析】
【详解】
[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
09年中考物理电路及电路故障复习题【附答案】 2
电路及电路故障分析
1．下面四个电路图中，开关闭合后，三个电阻并联的是（ ）
A B C D
2. 如图，若只需L1发光，连接 ；若要求L1和L2串联发光，连接 ；若要求L1和L2并联发光，连接 .
第2题
3．S1合，S2、S3都开 联; S1、S2、S3都闭合 联
第3题 第4题
4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.
5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）
A 灯L1短路 B 灯L2短路
C 灯L1断路 D 灯L2断路
第5题
6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（ ）
A．灯L1断路 B.灯L2短路
C．灯L1短路 D.灯L1、L2都断路
第6题
7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）
备战中考物理 家庭电路故障的分析问题综合试题含答案
一、初中物理家庭电路故障的分析问题
1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．两灯的灯丝都烧断了 B．三线插座的接地线断了
C．进户的火线熔丝断了 D．进户的零线熔丝断了
【答案】D
【解析】
【详解】
A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；
B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；
C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；
D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。
故选D。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题
1． 小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()
A．台灯插头处出现了短路
B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线
D．插座处出现了短路
【答案】B
【解析】
【分析】
【详解】
A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；
B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；
C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；
D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）
A．AC段某处断路 B．BD段某处断路 C．电灯L断路 D．电灯L短路
【答案】B
【解析】
【分析】
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；
电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；
D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。下列说法正确的是（ ）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路
【答案】B
【解析】
【分析】
【详解】
A．从图中可以看到，三个插座是并联的，A错误；
B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；
