中考物理专题复习家庭电路故障的分析问题的综合题附答案解析
一、初中物理家庭电路故障的分析问题
1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（ ）
A．灯丝断了 B．灯泡短路
C．开关接触不良 D．插座短路
【答案】A
【解析】
【分析】
【详解】
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。(以上两格均选填“正常”或“短路”)。
【答案】电阻 正常 短路
【解析】
【详解】
[1]从焦耳定律2QIRt得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；
[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
【答案】L1短路 L2断路 电路连接正常 B CD 右 漏电
【解析】
【详解】 (1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。
[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。
[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。
(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。
4．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（ ）
A．保险丝熔断，一定是用电器总功率过大 B．电冰箱接入三孔插座能使金属外壳接地
C．甲处应装开关，乙处应装电灯 D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选B。
5．如图所示的家庭电路中当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（ ）
A．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡，则它和L是串联的
D．根据测试结果，应该是m与j之间断路
【答案】B
【解析】
【分析】
【详解】
A．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A错误；
B．三孔插座是为了防止用电器外壳带电发生触电事故，故B正确；
C．若在导线a和b之间接一个灯泡，则它和L是并联的，故C错误；
D．如果是m与j之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D错误。
故选B。
6．如图为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A．熔丝熔断的原因可能洗衣机的插头处出现短路
B．一定是零线上的熔丝熔断了
C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】C
【解析】
【分析】
【详解】
A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；
BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；
D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。
故选C。
7．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（ ）
A．电热壶与电灯L串联
B．若CD间断路，电热壶和电灯L仍能正常工作
C．若AB间断路，电热壶和电灯L都不能工作
D．用测电笔测试三孔插座的左孔，氖管不发光
【答案】D
【解析】
【分析】
【详解】
A． 由图知道，电热壶与电灯L是并联，故A错误；
B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；
C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；
D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
故选D。
8．推理是一种重要的思维方法，下列推理正确的是（ ）
A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈
C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变
D．家庭电路中的熔丝熔断，一定是发生了短路
【答案】B
【解析】
【分析】
【详解】 A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；
C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；
D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
9．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路 进户零线断路
【解析】
【分析】
【详解】
[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
[2]当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了那就说明到C的零线断开了。
10．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
中考物理 家庭电路故障的分析问题综合试题及答案解析
一、初中物理家庭电路故障的分析问题
1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（ ）
A．电热壶与电灯L串联
B．若CD间断路，电热壶和电灯L仍能正常工作
C．若AB间断路，电热壶和电灯L都不能工作
D．用测电笔测试三孔插座的左孔，氖管不发光
【答案】D
【解析】
【分析】
【详解】
A． 由图知道，电热壶与电灯L是并联，故A错误；
B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；
C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；
D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
故选D。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的
_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．
【答案】D 电阻 短路
【解析】
【分析】
家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】
(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；
(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；
(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
中考物理压轴题专题家庭电路故障的分析问题的经典综合题含答案
一、初中物理家庭电路故障的分析问题
1．小林的爸爸给小林的书房装了一盏照明台灯。学习了安全用电的知识后，小林为了验证爸爸安装的电路是否符合安全用电的原则，他断开开关，用测电笔接触灯座的两个接线柱时，氖管都发光，闭合开关，灯泡能正常发光，于是他推断爸爸在连接电路时所犯的错误是（ ）
A．灯座接触不良 B．接灯泡的零线断路
C．接灯泡的火线开路 D．开关控制了零线
【答案】D
【解析】
【分析】
【详解】
A．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明电流能从火线流向灯泡两端流回零线，故灯座没有问题，故A不符合题意；
BCD．用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线和零线相连是好的，闭合开关，灯泡能正常发光，说明了开关与零线相连接了，开关应该控制火线，故BC不符合题意，D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1； ④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2] 当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

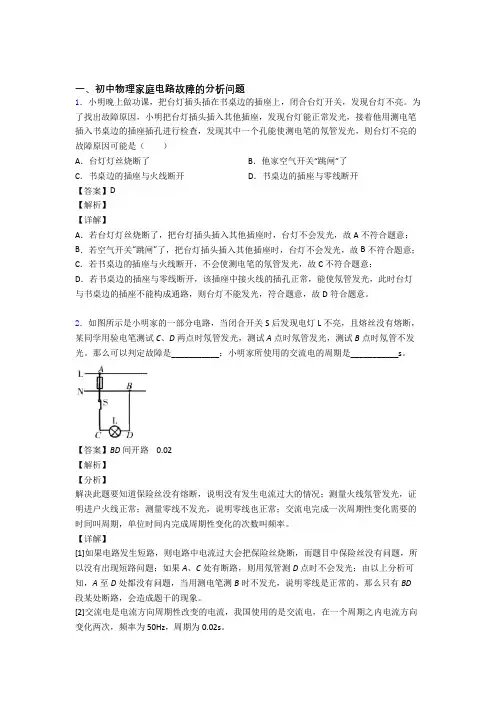

中考物理家庭电路故障的分析问题综合题汇编及答案解析
一、初中物理家庭电路故障的分析问题
1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（ ）
A．台灯灯丝烧断了 B．他家空气开关“跳闸”了
C．书桌边的插座与火线断开 D．书桌边的插座与零线断开
【答案】D
【解析】
【详解】
A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；
B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；
C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；
D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02
【解析】
【分析】
解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】
[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD段某处断路，会造成题干的现象。
备战中考物理家庭电路故障的分析问题综合题及详细答案
一、初中物理家庭电路故障的分析问题
1．如图是我国家庭电路的一部分，下列说法中正确的是
A．FD两点间的电压为220V
B．若熔丝熔断了是因为家庭电路中的用电器过多
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路
【答案】AD
【解析】
【详解】
A．家庭电路中正常工作的电压是220V，即火线与零线之间的电压是220V，所以FD两点间的电压为220V；故A项正确；
B．家庭电路中熔丝的熔断，说明了家庭电路中的电流过大；而造成电流过大的原因有短路和总功率过大；故B项错误；
C．由题图知，如果导线EH间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故C错误；
D．若闭合开关S灯泡不发光，说明电路断路；用试电笔检测B点氖管发光，说明AB段与火线连接完好，则可以判断是BC之间断路，故D项正确。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

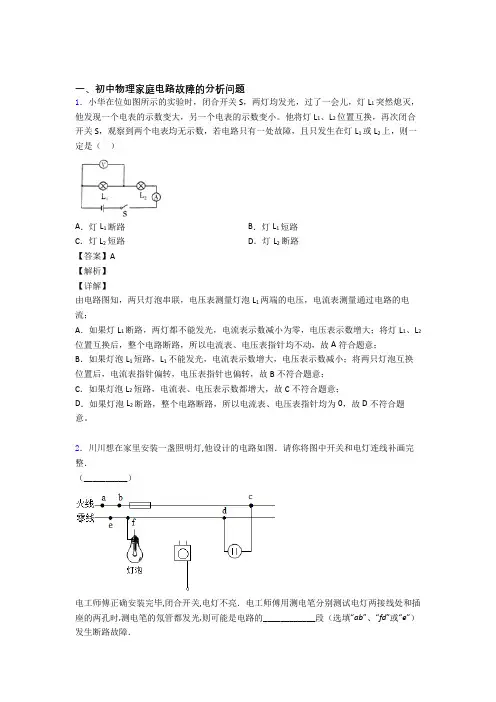

中考物理家庭电路故障的分析问题的综合题试题含答案解析
一、初中物理家庭电路故障的分析问题
1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（ ）
A．灯L1断路 B．灯L1短路
C．灯L2短路 D．灯L2断路
【答案】A
【解析】
【详解】
由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；
A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；
B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；
C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；
D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
2．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．
（__________）
电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障． 【答案】 e
【解析】
【详解】
[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；
[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。
【物理】中考物理家庭电路故障的分析问题解答题压轴题提高专题练习附答案解析
一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（ ）
A．造成该故障的原因可能是电热烧水壶开关被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流
【答案】C
【解析】
【分析】
【详解】
A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；
B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；
C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；
D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联 短路
【解析】
【详解】
[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
中考物理家庭电路故障的分析问题综合题含答案
一、初中物理家庭电路故障的分析问题
1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】
当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2QIRt知，I、t相同时，灯丝电阻大于导线电阻，所以发热多
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2QIRt知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
中考物理 家庭电路故障的分析问题 综合题附答案
一、初中物理家庭电路故障的分析问题
1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（ ）
A．开关中的两个线头相碰 B．插头中的两个线头相碰
C．电路中增加了大功率的用电器 D．电线的绝缘皮损坏
【答案】A
【解析】
【分析】
【详解】
A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；
B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；
C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；
D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D不符合题意。
故选A。
【点睛】
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
【答案】 用电器总功率过大
【解析】
【分析】
【详解】
(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示
(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
中考物理复习家庭电路故障的分析问题专项易错题及答案解析
一、初中物理家庭电路故障的分析问题
1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】
当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热 总功率
【解析】
【分析】
【详解】
[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
3．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．
（__________）
电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．
备战中考物理家庭电路故障的分析问题的综合题试题附答案解析
一、初中物理家庭电路故障的分析问题
1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】
当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的
_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．
【答案】D 电阻 短路
【解析】
【分析】
家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。 【详解】
(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；
(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；
