九年级物理家庭电路故障分析50题附答案

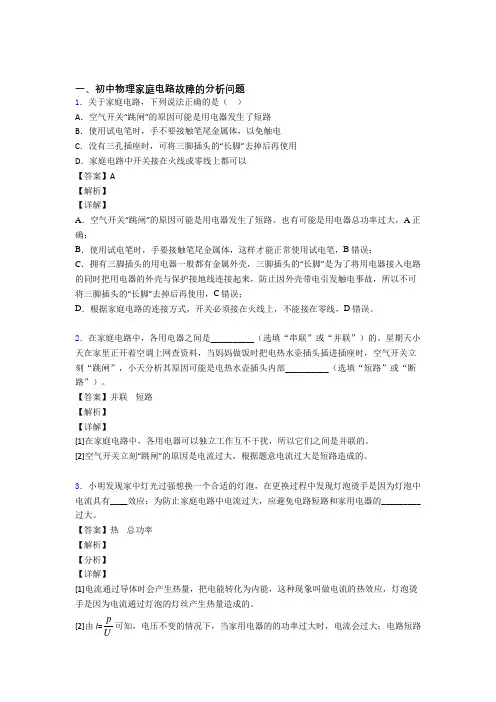

备战中考物理 家庭电路故障的分析问题 综合题附答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

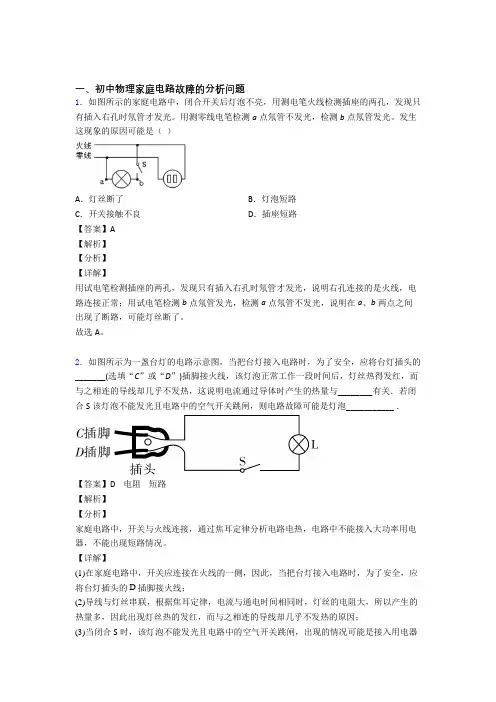

中考物理家庭电路故障的分析问题(大题培优 易错 难题)含答案
故选A。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________．
B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；
C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；
D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
11．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。下列说法正确的是（ ）
故选AB。
6．如图所示的家庭电路中当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（）
A．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡，则它和L是串联的
D．根据测试结果，应该是m与j之间断路
【答案】D电阻短路
【解析】
【分析】
家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
备战中考物理综合题专题复习【家庭电路故障的分析问题】专题解析附详细答案
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。

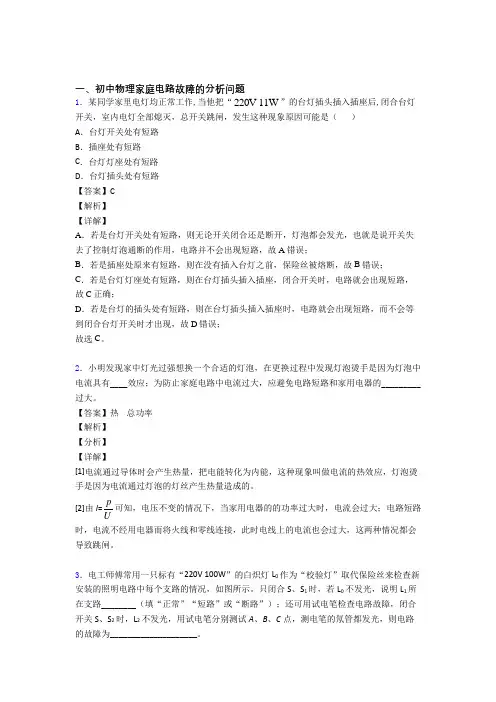

备战中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题附答案解析
一、初中物理家庭电路故障的分析问题1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
中考物理压轴题专题复习——家庭电路故障的分析问题的综合含答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
中考物理家庭电路故障综合题附答案解析
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
故C正确，D错误。
故选C。
2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。
那么可以判定故障是（）A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】【分析】【详解】AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
中考物理家庭电路故障的分析问题综合题附答案解析
一、初中物理家庭电路故障的分析问题1．关于家庭电路和安全用电，下列说法正确的是（ ）A ．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B ．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C ．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D ．发现家用电器或电线着火时，必须首先切断电源，然后再救火 【答案】D 【解析】 【分析】 【详解】A ．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A 错误；B ．三孔插座能保证用电器的金属外壳与地线相连，故B 错误；C ．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C 错误；D ．电器或电线着火时，要先切断电源，再实行施救措施，故D 正确。
故选D 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．如图所示是小明家的一部分电路，当闭合开关S 后发现电灯L 不亮，且熔丝没有熔断，某同学用验电笔测试C 、D 两点时氖管发光，测试A 点时氖管发光，测试B 点时氖管不发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理家庭电路故障分析50题附答案一、单选题（共40题；共80分）1.把8 W台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能A. 此时的功率太大，保险丝烧断B. 室内插座中有短路C. 台灯的插头内有短路D. 台灯的插头内有断路2.（2017•兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A. 小明卧室的照明电路发生了断路B. 小明卧室的灯泡发生了短路C. 他家工作电器的总功率过大D. 可能是进户线断了3.（2017•眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A. AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路4.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同5.如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路6.当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（）A. 插座短路B. 开关短路C. 台灯内部出现短路D. 台灯插头短路7.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸8.小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭.原因可能是（）A. 插头与插座接触不良B. 台灯灯泡的灯丝突然烧断C. 台灯的灯座内短路D. 台灯的插头内短路9.小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断。
造成这一故障的原因可能是( )A. 灯座短路B. 插座短路C. 插头短路D. 开关短路10.如图所示，是小刚家里部分电路的示意图，当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断，小刚同学用试电笔分别测试A、B、C、D四点，发现A、C、D三处试电笔发光，B处不发光，则此电路故障应是（）A. 火线和零线短路B. 电灯L短路C. 电线AC段某处断路D. 电线BD段某处断路11.现代战争中使用了很多新型炸弹．有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪．这种炸弹的破坏方式主要是（）A. 炸塌厂房B. 炸毁发电机C. 使输电设备短路D. 切断输电线12.（2015•揭阳）关于家庭电路，下列说法正确的是（）A. 空气开关“跳闸”不一定是出现了短路B. 只有36V的电压对人体才安全C. 当发现有人触电时，用手把触电的人移开D. 工作的用电器越多，总电阻越大13.晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作。
检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电。
你认为故障原因是（）A. 进户线火线断开B. 进户线零线断开C. 台灯短路D. 用电器总功率过大14.闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖泡都发光，由此可判断( )A. 火线断了B. 零线断了C. 灯泡灯丝断了D. 火线短路与零线开路均可能15.关于家庭电路和安全用电，下列说法正确的是（）A. 开关应接在用电器和零线之间B. 用电器着火时，应迅速向用电器泼水C. 使用电冰箱时，外壳必须接地D. 为了方便，可抓着导线拉出插座上的插头16.小明触摸电冰箱门时感到手“麻”，小明对造成手“麻”原因的作出如下的猜想，你认为其中猜想合理的是（）A. 火线断路B. 火线与电冰箱的金属外壳接触C. 火、零线短路D. 电冰箱的金属外壳接了地线17.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A. AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路18.对于家庭电路，经常会遇到这样一些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘被损坏.在这些情况中，可能引起熔断器中熔丝熔断的是（）A. ②③B. ①②C. ①④D. ②④19.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A. 进户线火线上的熔丝烧断B. 进户线零线断了C. 书桌边的插座与零线断开D. 书桌边的插座与火线断开20.某家庭电路中安装有“220V10A”的空气开关（未画出），如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B.C. D.21.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A. 火线与零线短路B. a、d之间某处断路C. b、c之间某处断路D. 电灯的灯丝断了22.小明同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的原因进行了以下几种判断，其中哪一种不同于其他三种故障？（）A. 小灯泡灯丝断了B. 开关处出现断路C. 小灯泡的灯头接触不良D. 连接灯泡的导线两端连接到了一起23.（2017•深圳）小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路24.某同学将两个小灯泡按图的方式连入3V的电路中，闭合开关后，发现两灯都不亮，他猜想可能是开关接触不良。
用电压表对电路进行了正确检测后，他判断出确实是开关S接触不良。
在他的检测中，以下情况不可能出现的是（设故障只有一处）( )A. 测量a、b间的电压是0B. 测量c、d间的电压是3VC. 测量b、e间的电压是0D. 测量d、e间的电压是025.晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作．检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电．你认为故障原因是（）A. 进户线火线断开B. 进户线零线断开C. 台灯短路D. 用电器总功率过大26.（2012•常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A. L1灯头接线处断路B. L1灯头接线处短路C. L2灯头接线处断路D. L2灯头接线处短路27.小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（）A. 零线发生断路B. ab之间某处断路C. bc之间某处断路D. cd之间某处断路28.某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（）A. 灯座短路B. 灯座断路C. 灯丝断路D. 灯泡的接线柱短路29.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A. L 1灯头接线处断路B. L 1灯头接线处短路C. L 2灯头接线处断路D. L 2灯头接线处短路30.如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V 40W”的白炽灯L 0接在火线上要装保险丝的两个接线柱上，当只闭合S 1时，L 0和L 1都呈暗红色；当只闭合S 2时，L 0正常发光；当只闭合S 3时，L 0不亮．下列判断正确的是（ ）A. L 1所在支路短路B. L 2所在支路短路C. L 3所在支路短路D. L 2所在支路开路31.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ） A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸32.下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是 ( ) A. 灯头接线松动——检查加固 B. 灯泡的灯丝断了——换新灯泡C. 灯头内的电线断了——换新线并接好D. 连接灯泡的两条导线短路——换新灯泡33.夜里，小明家的三盏电灯均正常发光，突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）A. 插座处发生短路了B. 某个电灯的灯丝烧断了C. 进户线的火线断了D. 进户线的零线断了34.小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来．当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象首先会导致的结果是（ ） A. 电视机烧坏了 B. 空气开关断开了 C. 电暖器烧坏了 D. 灯丝烧断了35.如图是家庭电路的一部分，电工检修照明电路时发现开关S 闭合后灯不亮，现用测电笔去测C 、D 两点时，发现氖管均发光，用测电笔去测A 、B 两点时，只有测A 点时氖管发光，那么故障原因是（ ）A. 火线与零线相碰B. A 、D 两点间断路C. B 、D 两点间断路D. 灯头内两接线柱短路36.（2016•内江）在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：）A. 开路B. 短路C. 通路D. 开路或短路37.学了电学知识后，大伟将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，此时台灯 ( )A. 有电流通过，不能正常工作B. 有电流通过，能正常工作C. 没有电流通过，不能工作D. 有时能正常工作，有时不能正常工作38.下来有关电学知识说法正确的是（ ） A. 家中的空气开关跳闸，一定是发生漏电现象 B. 高压输电线塔最上面的两条导线是用来防雷击的C. 使用试电笔检测火线，零线时，手指不能接触试电笔的笔尾金属体D. 某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的39.新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修法，在保险丝处接入一个“220V 、40W”的灯泡．当只闭合S 、S 1时L 0和L 1都呈暗红色；当只闭合S 、S 2时，L 0正常发光，L 2不发光，由此可以确定（）A. L 1灯头断路B. L 1灯头短路C. L 2灯头短路D. L 2灯头断路40.如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A 点氖管发光，检测B 点氖管不发光，发生这一现象的原因可能是( )A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路二、填空题（共10题；共26分）41.（2011•茂名）家庭照明电路的电压为________ V ，电能表是用来测量________能的仪表．如图所示，当闭合开关S 时，灯L 闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L 处________（填“开路”或“短路”）．42.写出与下列现象相关的物理知识：家庭电路中零线．火线相接触引起火灾：________；新交通法规定汽车司机驾车时要系好安全带：________．43.在家庭电路中，我们常使用 ________来判断火线或零线；当电路中电流过大时，造成电路“跳闸”或保险丝熔断的原因是电路短路或用电器 ________过大44.检查照明电路故障时常先断开所有开关，然后在断开的熔丝两端并联一个普通的白炽灯，如图所示．检查时，先闭合总开关S，然后 ________（填“逐个”或“同时”）闭合各用电器的开关，根据校验灯的发光情况判断电路的故障．如闭合开关S、S1，此时校验灯L与灯泡L1 ________（填“串联”或“并联”）的，若校验灯正常发光，说明被检查的电路 ________（填“正常”、“断路”或“短路”）45.测电笔是家庭必备工具之一，它当作起子拧起螺钉时，它是一种简单机械 ________，这种机械能起到 ________（填写：省力或费力）的作用．它主要是用来辨别家庭电路中的 ________线和零线的工具，如图是某同学家庭电路的一部分，使用中发现电灯不能亮，利用测电笔检查A、B两点时，无论开关断开或闭合，氖管都能发光，则电路中存在的故障可能是 ________46.在小刚家中，有两盏“110V 60W“的白炽灯泡串联接在家庭电路中正常发光．某一时刻，这两盏灯同时熄灭，而家中其它用电器仍正常工作．关于这两盏灯的故障判断，小刚给出了四种猜测：A．一盏灯断路，另一盏灯完好B．一盏灯短路，另一盏灯完好C．一盏灯断路，另一盏灯短路D．电网电压升高，两盏灯同时被烧断（1）你认为可能性最大的是________；（2）对于猜测D，你的分析是________ ．47.（2011•广西）某同学把断开开关的台灯的插头刚刚插进电源插座时，干路中的保险丝立即被熔断，若导线均完好，则发生这种情况的最大可能是________短路；若只有在闭合台灯开关时，才发生上述情况，则引起故障的最大可能是________短路．48.如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间________．若试电笔接触A至F各点都发光，说明________．49.测电笔是家庭必备工具之一．它当作起子拧起螺钉时，它是一种简单机械﹣﹣轮轴，这种机械能起到________ 的作用．如图是某同学家庭电路的一部分，使用中发现电灯不能亮，利用测电笔检查A、B两点时，无论开关断开或闭合，氖管都能发光，则电路中存在的故障可能是________ ，这段电路在设计中存在的问题是________ ．50.为检查照明电路，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”L0接在保险丝的两只接线柱上，如图所示，在检查灯L1所在支路之前，先断开所有开关，再闭合开关S、S1，若“校验灯”L0发光较暗，说明该支路________；若“校验灯”L0不发光，说明该支路________；若“校验灯”L0正常发光，说明该支路________．（选填“短路”或“断路”或“正常”）．答案解析部分一、单选题1.【答案】C【解析】【解答】由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯的插头处有短路．故选C．【分析】保险丝熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路．本题考查对家庭电路故障（短路）的分析判断能力，保险丝烧坏的原因有两个：总功率过大和发生短路．2.【答案】A【解析】【解答】解：A、卧室的灯与客厅的灯并联，是互不影响的，所以，卧室的照明电路发生了断路时，卧室的灯熄灭，客厅的灯仍正常发光，故A正确；B、若卧室的灯泡发生了短路，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故B错误；C、他家工作电器的总功率过大，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故C错误；D、若进户线断了，整个家庭电路都没有电，所有电灯都不会亮，故D错误．故选A．【分析】家庭电路中各用电器均为并联的；但若某一个电器短路会烧坏保险丝，使整个房间断电．3.【答案】B【解析】【解答】解：A、AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；B、BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；C、电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误．故选B．【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常．4.【答案】C【解析】【解答】A、空气开关不仅仅是一个开关，同时它还有保护电路安全的作用，故A错误；B、空气开关一般安装在家庭电路中的干路上，不是某用电器的开关，故B错误；C、空气开关即有开关的作用，同时还可以保护电路，因此它代替了闸刀开关和熔丝，故C正确；D、空气开关跟漏电保护器作用不完全相同，漏电保护器会在流出和流入电流不对等时切断电路，而空气开关是在电流过大时切断电路，故D错误．故选C。
