手机组装工艺主流程.
手机组装工艺主流程
手机组装工艺主流程引言手机组装工艺是指通过一系列的工作流程将各种零部件组装成完整的手机产品的过程。
在手机制造过程中，组装工艺起着至关重要的作用。
本文将介绍手机组装工艺的主流程，以帮助读者更好地了解手机制造过程中的组装环节。
1. 材料准备手机组装的第一步是进行材料准备。
在此阶段，制造商需要收集所需的各种零部件和组装材料。
常见的组装材料包括手机主板、屏幕、电池、摄像头、螺丝、连接线等。
这些材料需要经过质检，并按照规定的数量进行储存和分类。
2. 组件组装在材料准备完成后，组装工人将开始进行组件的组装。
组装过程通常分为以下几个主要步骤：2.1 主板组装主板是手机的核心部件，需要将各种电子元件如芯片、电容、电阻等安装在主板上。
这一步通常需要借助自动化设备进行精确的组装，确保电子元件的正确位置和焊接。
2.2 屏幕安装屏幕是手机的显示部件，需要将其安装在主板上，并与主板进行连接。
屏幕安装是一个较为费时的步骤，需要保证屏幕的正常工作和稳定连接。
2.3 电池安装手机的电池是供电的重要部件，需要将其与主板连接并固定。
电池的安装通常需要按照正负极进行正确的连接，以确保电池的正常充电和放电。
2.4 摄像头组装手机的摄像头是拍照和录像的关键部件，需要将其组装在手机的相应位置。
摄像头组装还需要进行精确的调试和校准，以保证成像质量的稳定和清晰度。
2.5 外壳组装外壳组装是最后的步骤，需要将手机的各个零部件进行整体装配，并固定在手机壳上。
外壳的组装通常需要使用螺丝和胶水等固定材料，以确保手机的结构稳定和外观完整。
3. 测试与调试组装完成后，手机需要进行测试和调试。
这一步骤主要包括以下内容：3.1 功能测试通过一系列的测试程序，检测手机的各项功能是否正常，例如通话、短信、网络连接、摄像头等。
测试过程需要确保手机在不同网络环境下的稳定性和兼容性。
3.2 外观检查对手机外观进行检查，确保外壳完整无损，并检查各个零部件的安装是否准确。
手机生产流程
手机生产流程手机生产流程是指从手机的设计、研发到制造、组装的整个过程。
手机的生产流程可以分为四个主要阶段：设计与策划、零部件生产、组装与测试、包装与出货。
下面将详细介绍手机生产流程的每个阶段。
设计与策划是手机生产流程的第一阶段。
在这个阶段，手机制造商会与设计师合作，进行创意和概念的策划。
设计师将根据市场需求、消费者喜好和技术可行性等因素，设计出手机的外观、功能和特性。
他们会绘制草图、3D模型和原型，以便制造商参考和评估。
接下来是零部件生产阶段。
在这个阶段，手机的各个零部件会分别在不同的工厂进行生产。
这些零部件包括屏幕、摄像头、电池、处理器、存储器、按键、芯片等。
每个零部件都需要经过精密的加工和测试，以确保其质量和性能符合标准。
第三个阶段是组装与测试。
在这个阶段，各个零部件会被运送到组装车间，进行组装成为完整的手机。
组装车间是手机生产流程中最关键的环节之一。
工人们会使用特殊的设备和工具，将各个零部件精准地安装到手机主板上，并连接好各个线路和电缆。
完成组装后，手机将进行各项功能和质量测试，以确保手机的性能和品质符合标准。
最后一个阶段是包装与出货。
在这个阶段，已经通过测试的手机会被包装和标记，准备出货给经销商和零售商。
手机的包装通常采用精美的盒子和塑料袋，以保护手机在运输过程中不受损。
同时，包装上还会标注手机的型号、规格、生产日期等信息，方便消费者选择和辨认。
以上就是手机生产流程的主要阶段。
随着科技的不断进步，手机的生产流程也在不断演变和改进。
制造商利用先进的技术和生产设备，提高了生产效率和产品质量。
同时，他们也注重环保和可持续性，推动手机生产过程的可持续发展。
手机生产流程的背后还有一整套供应链管理体系。
从手机零部件的原材料供应到组装和分销，每一个环节都需要良好的协调和管理。
供应链管理确保了零部件的及时供应、生产流程的高效进行、产品的质量控制和及时交付。
这需要制造商、供应商和物流公司等各方的紧密合作和协调，以确保整个生产流程的顺利进行。
电子产品组装工艺流程
电子产品组装工艺流程电子产品组装工艺流程一、工艺准备阶段1.确定产品设计方案：根据市场需求和用户需求，确定电子产品的功能和外观设计方案。
2.制作工艺流程图：根据产品设计方案，制作电子产品组装工艺流程图，明确各个工序的顺序和要求。
3.采购零部件：根据产品设计方案和工艺流程图，采购所需的零部件，确保零部件的质量和供应的稳定性。
4.组织生产场地：根据产品设计方案和工艺流程图，组织生产场地的布置和装饰，确保生产环境的整洁和安全。
二、工艺试制阶段1.制作样机：根据产品设计方案，制作样机，进行功能测试和外观评估。
对于存在不足之处，及时进行修改和优化。
2.调试工艺流程：根据样机的制作经验，对工艺流程进行调试，确定每个工序的操作方法和工艺参数。
3.培训操作人员：对工艺流程熟悉的主要操作人员进行培训，使其掌握组装技术和质量控制技能。
三、正式生产阶段1.电路板组装：首先，将电路板放入自动贴片机中，通过自动贴片机完成贴片工作。
然后，通过手工焊接或波峰焊接工艺，将其他不适于自动贴片机的元器件焊接到电路板上。
2.组装外壳：将电路板放入外壳中，根据工艺要求，使用螺丝固定外壳和电路板，确保电子产品的机械强度和结构稳定性。
3.安装显示屏和按键：根据产品设计方案和工艺流程图，将显示屏和按键安装到外壳上。
确保显示屏和按键的位置准确、安装稳固。
4.连接线材：根据工艺要求，使用连接线材将各个部件连接到电路板上。
确保连接线材的安全可靠，避免短路和断路现象的发生。
5.进行功能测试：对组装完成的电子产品进行功能测试，确保产品的各项功能正常运行，满足设计要求。
6.进行质量检验：对组装完成的电子产品进行质量检验，检查外观、尺寸、焊接质量等方面是否符合规定标准。
如发现问题，及时进行修正、更换或返工。
7.进行包装和入库：对符合质量要求的电子产品进行包装，然后入库备货或发货。
四、质量控制阶段1.建立质量控制制度：根据产品的特点和工艺流程，建立相应的质量控制制度，确保产品质量的稳定性和可靠性。
智能手机生产工艺流程
智能手机生产工艺流程智能手机是当今社会不可或缺的一种通讯工具，它集成了各种先进的技术，如通讯、计算、摄影、导航等功能。
而智能手机的生产工艺流程也是非常复杂的，需要经过多道工序才能完成。
下面将详细介绍智能手机的生产工艺流程。
1. 设计阶段智能手机的生产工艺流程首先从设计阶段开始。
设计师们根据市场需求和技术发展趋势，设计出新款智能手机的外观和功能。
他们需要考虑到手机的外观设计、功能布局、内部结构等方面，确保手机在外观和功能上都能够满足用户的需求。
2. 原材料采购一款智能手机由数百种零部件组成，这些零部件需要从不同的供应商处采购。
比如屏幕、电池、芯片、外壳等。
这些零部件的质量和性能直接影响到最终手机的质量和性能。
因此，原材料采购是智能手机生产工艺流程中非常重要的一环。
3. 制造零部件在原材料采购完成之后，各个零部件的制造过程开始。
比如屏幕的制造、电池的组装、芯片的封装等。
每种零部件都需要经过严格的生产工艺，确保其质量和性能达到要求。
4. 组件装配当各个零部件制造完成之后，就需要进行组件装配。
这个过程将各个零部件组装在一起，形成一个完整的手机。
在这个过程中，需要使用各种专用设备和工具，确保组件装配的精准度和效率。
5. 软件烧录除了硬件部分，智能手机还需要预装各种软件。
在组件装配完成之后，需要对手机进行软件烧录。
这个过程将手机的操作系统、应用程序等软件烧录到手机的存储器中，确保手机可以正常运行。
6. 质量检测在手机生产的每个环节，都需要进行严格的质量检测。
从原材料到零部件制造，再到组件装配和软件烧录，每个环节都需要进行质量检测，确保手机的质量和性能符合标准。
7. 包装和出厂最后，手机需要进行包装，并出厂销售。
手机的包装需要符合市场需求和法律法规的要求，确保手机在运输和销售过程中不受损坏。
总结智能手机的生产工艺流程是一个非常复杂的过程，涉及到原材料采购、零部件制造、组件装配、软件烧录、质量检测、包装和出厂等多个环节。
手机组装工艺流程
电子科技(深圳)有限公司
ShenZhen Electronic Co.,LTD

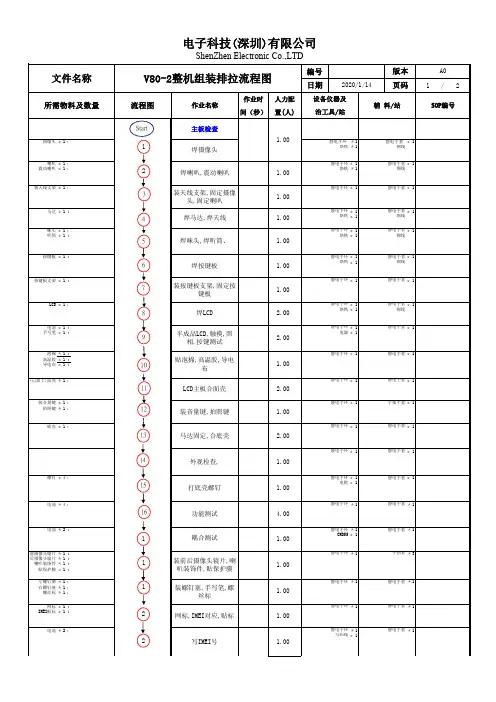

V80-2整机组装排拉流程图
编号 日期
2020/1/14
版本 页码
流程图
作业名称
作业时 人力配 间（秒） 置(人)
设备仪器及 治工具/站
辅 料/站
A0 1/ 2
SOP编号
Start
主板检查
1
焊摄像头
2
焊喇叭,震动喇叭
1.00 1.00
静电手环 * 1
静电手套 * 1
15
打底壳螺钉
1.00
静电手环 * 1 电批 * 1
静电手套 * 1
16
功能测试
4.00
静电手环 ＊ 1
静电手套 ＊ 1
1
耦合测试
1
装前后摄像头镜片,喇
叭装饰件,贴保护膜
1
装螺钉塞,手写笔,螺
丝标
2
网标,IMEI对应,贴标
2
写IMEI号
1.00 1.00 1.00 1.00 1.00
静电手环 ＊ 1 CMD55 * 1
静电手环 ＊ 1
静电手环 ＊ 1
静电手环 ＊ 1
静电手环 ＊ 1 写码线 * 1
静电手套 ＊ 1 手指套 ＊ 3
静电手套 ＊ 1 静电手套 ＊ 1 静电手套 ＊ 1
文件名称
所需物料及料号
电池 ＊ 2 ； 电池盖 ＊ 1 ； 手机袋 ＊ 1 ；
电子科技(深圳)有限公司
ShenZhenElectronic Co.,LTD
文件编号：
V80-2整机组装排拉流程图
编号 日期
2020/1/14
版本 页号
A0 2/ 2
手机组装工艺流程
手机组装工艺流程
《手机组装工艺流程》
手机组装是一个复杂的过程，需要精细的工艺和高度的精密度。
下面是手机组装的一般工艺流程：
1. 零部件准备：手机组装的第一步是准备手机的各个零部件，包括屏幕、电池、摄像头、天线、主板等。
这些零部件通常由不同的供应商提供，然后统一送到组装厂进行后续的组装。
2. 硬件组装：在手机组装厂，工人会根据生产要求，将各个零部件组装到手机外壳上。
这个过程需要非常精细的手工操作和高度的注意力，以确保每个零部件都能正确安装并且不会损坏。
3. 软件安装：一旦手机的硬件组装完成，工人就会开始对手机进行软件的安装和调试。
这包括系统软件、应用程序的安装和配置，以及对手机各项功能的测试。
4. 质量检测：在手机组装完成之后，还需要进行严格的质量检测。
这包括外观检查、功能测试、通信测试等多项检测。
只有通过了所有的检测，手机才能被认为是合格的产品。
5. 包装与入库：最后一步是对手机进行包装，通常包括外包装、配件装箱等。
然后将手机入库，等待分销到各个销售渠道。
以上就是手机组装的一般工艺流程。
这些步骤看似简单，但是需要高度的精密度和专业技术。
手机组装工艺流程的每个环节
都影响着最终产品的质量和用户体验，因此需要严格遵循和执行。
《手机组装工艺流程》PPT模板课件
九八七六五四三 二 一
DOME FPC
MMI
装 箱
外 观 检 查
组 装 螺 丝 帽 和
测 试
锁 后 盖 螺 丝
合 后 盖
焊 接 侧 键
粘 贴 主 板
焊 接 麦 克 风
组 装 工 艺
螺
流
丝 塞
程
(一)焊接麦克风
▪ 将主板背面的一方 向下放在治具上.
▪ 先在PCBA的麦克风 焊点处点上锡，取 麦克风，再将麦克 风尾端焊接于PCB 上对应焊点处。
▪ 用手按侧键FPC上的圆顶按键,
▪ 将主板带有屏蔽罩的一方向下放在 治具上.
▪ 先在PCBA的音量侧键FPC焊点处 点上錫, 取音量侧键FPC,依照引脚 定位在治具上,在音量侧键FPC排 线尾端焊接於PCB上对应焊点处.
▪ 在摄像头侧键FPC焊点处加锡,取 摄像头侧键FPC,依照引脚定位在 治具上,将摄像头侧键FPC排线尾 端焊点接于PCBA上对应焊点处
(七)粘贴大LENS装饰件
▪ 取大LENS装饰件双面胶， 撕去背面背胶，正面背胶 朝上粘贴于B壳饰板粘贴 区域。
▪ 揭去双面胶之正面背胶， 取大LENS装饰件，粘贴 于B壳对应区域内。
(八)锁上盖螺丝
▪ 将上盖半成品放入锁螺丝治 具中。
▪ 取螺丝，垂直向下锁下方两 颗螺丝。
(九)装转轴
▪ 取一转轴组装于前下盖转轴 孔内，将转轴的白头朝上。
▪ 取一已焊好FPC的LCD放于治 具上。
▪ 取喇叭，先在LCD的喇叭焊点 处点上锡，再将喇叭引线端焊 接于LCD上对应焊点处，其黑 线焊于“－”处,红线焊于“＋” 处，如图示
▪ 取振子，先在LCD的振子焊点 处点上锡，再将振子引线尾端 焊接于LCD上对应焊点处其黑 线焊于“－”处，红线焊于 “＋”处。
手机组装工艺流程
手机组装工艺流程手机作为现代人们生活中不可或缺的一部分，其制造工艺也是十分复杂和精密的。
手机组装工艺是手机制造中的重要环节，它直接关系到手机的质量和性能。
下面我们就来详细介绍一下手机组装工艺的流程。
1. 零部件准备。
手机组装工艺的第一步是准备各种零部件。
这些零部件包括手机的外壳、屏幕、电池、摄像头、主板、按键等各种零部件。
这些零部件需要经过严格的质量检验，确保其符合手机制造商的要求。
2. 主板组装。
主板是手机的核心部件，它上面集成了各种芯片和电路。
主板组装是手机组装工艺中最关键的一步。
首先，工人需要将各种芯片焊接到主板上，然后安装各种连接器和插槽。
最后，主板需要经过严格的测试，确保其正常工作。
3. 屏幕安装。
手机的屏幕是手机用户最直接接触到的部件，因此其安装也是非常重要的一步。
在屏幕安装过程中，工人需要将屏幕与主板连接，并确保其正常显示。
同时，工人还需要对屏幕进行调试，确保其显示效果良好。
4. 外壳组装。
外壳是手机的外观部件，其组装也是手机组装工艺中的重要环节。
在外壳组装过程中，工人需要将各种零部件装入外壳内，包括主板、屏幕、电池等。
同时，工人还需要对外壳进行严格的检查，确保其外观完美。
5. 电池安装。
电池是手机的动力源，其安装也是手机组装工艺中不可或缺的一步。
在电池安装过程中，工人需要将电池与主板连接，并确保其正常充放电。
同时，工人还需要对电池进行严格的测试，确保其性能稳定。
6. 调试测试。
手机组装完成后，还需要进行严格的调试和测试。
在调试测试过程中，工人需要对手机的各项功能进行测试，包括通话、摄像头、触摸屏、无线网络等。
只有通过了各项测试，手机才能够正式出厂。
7. 包装出厂。
手机组装完成并通过了各项测试后，就需要进行包装出厂。
在包装出厂过程中，工人需要将手机放入包装盒内，并附上各种配件和说明书。
同时，工人还需要对包装进行严格的检查，确保其完好无损。
以上就是手机组装工艺的流程。
手机组装工艺是一项非常复杂和精密的工作，需要工人具备丰富的经验和技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半成品测试
组装/锁螺钉
功能测试
外观全检
耦合测试 二检
成品机头
包装
重工品
不良项确认 拆解/分解 判定主板不良
非主板不良
在库/供应商/售后不良主板 不良主板
主板不良
入库
主板不良分析 主板维修/处理 主板维修记录 IPQC 确认
不良记录 更换/标识
贴按键膜/Dome片/锅仔片工艺标准文件编号：HS-QS-EG-ES-01
焊接作业
人：上岗证/考核 机：点检/校准/温度 料：辅料型号/料号 法：作业指导书/焊 接作业手法 环：ESD/5S 标准：焊接外观检验 标准
半成品测试
人：上岗证/考核 机：电池 料：NA 法：作业指导书 环：ESD/5S 标准：外观检验标准
功能测试
人：上岗证/考核/机 型测试考核 机：T卡/SIM卡/电池 /耳机/充电器 法：作业指导书 环：ESD/5S 标准：功能测试作业 流程
1 锅仔内脏污； 折接地脚时避免暴露锅仔或 折好的 弄脏锅仔、无保护膜的锅仔 接地脚 2 锅仔/Dome偏位； 片不可长时间暴露； 3 静电防护/防损坏； 4 接地脚翘起； 5 锅仔片密闭不良； 图二 6 现场5S 和作业台洁净；
图六
手机按键金手指
注意事项：
1 折接地脚时，不可将锅仔揭 开，防止弄脏锅仔； 2 依定位孔或定位边定位； 3 手及手指不能有脏污，以免 污染金手指或锅仔； 4 贴合后，手工压实，不可有 边缘翘起； 5 不可有精酒、汗、水残留在 金手指表面； 6 带静电环/戴手指套；
漏件检查
外观/条码对应
配合测试
贴标/打标
包装IPQC
人：上岗证/考核/QC考核/IPQC考核; 法：检验作业指导书/控制计划/巡检及问题记录/制程问 题跟踪； 环：ESD/5S/数据对应关 标准：样品/认证书/来料检验标准/外观标准备/作业流程
重工/返工/返修流程及重工品的管理
烧机
成品机头
焊接作业
人：上岗证/考核/认 真度/责任心 机：NA 料：NA 法：作业指导书 环：5S/对应 标准：不错不混/条 码外观标准
人：上岗证/考核/认 真度/责任心 机：NA 料：NA 法：作业指导书 环：5S/对应 标准：不少件/不多 件/不错不漏
人：上岗证/考核/数 据管理培训 机：NA 料：NA 法：作业指导书 环：5S/对应 标准：数据管理/彩 盒外观标准
主要品质不良项目：
1 按键手感不良； 2 按键无功能；
有脏污/异物时，出现手感 或功能不良； 脏污
作业步骤：
1 折接地脚； 2 用酒精布清洁主板金手指位置； 3 用干布除去残留的酒精，并用风枪吹干； 4 对正定位孔和定位边，将锅仔片贴在主板上； 5 确认位置无偏移，用手压实锅仔片；
品质不良控制点：
图一
手机组装工艺主流程
转包装 主板升级 主板贴Dome 片
焊Mic/听筒/扬声器/马达
焊接工段
主板贴泡棉/绝缘片
不良品流向
合格 不合格
批合格判定
维修 装天线支架组件/螺钉 焊LCM/焊屏 维修自检/测试
FQC检查/抽检
品 控 工 段
返工
底壳外观检查/前加工
装底壳
外观全检
加电测试/半成品测试
前壳外观检查/前加工 装前壳 锁螺丝钉
人：上岗证/考核/ 机：印机/扫描枪 料：电池/充电器/线 法：作业指导书 环：5S/对应 标准：充电/充满确 认标准
人：上岗证/考核/条 码与数据考核 机：电脑/打印机/打 印机/扫描枪 料：贴纸/料号 法：作业指导书/条 码管理指导书 环：ESD/5S 标准：条码外观标准
OQC 检验
中箱条码对应
耦合测试
贴镜片 功能测试
良品流向
检 测 工 段
装配工段
产品品质关键控制流程/关键控制点
组装IPQC/FQC 来料检验
人：上岗证/考核/QC 考核 机：点检/校准/工具 料：NA 法：检验作业指导书 环：ESD/5S 标准：样品/认证书/ 来料检验标准
人：上岗证/考核/QC考核/IPQC考核; 法：检验作业指导书/控制计划/巡检及问题记录/制程问 题跟踪； 环：ESD/5S 标准：样品/认证书/来料检验标准/外观标准备/作业流程
外观全检
人：上岗证/考核/QC 考核 机：电池 法：作业指导书/检 验指导书 环：ESD/5S 标准：功能检验标准 /外观检验标准
耦合测试
人：上岗证/考核/测 试机操作考核/英文 机：电池/点检/金机/ 校准 法：作业指导书 环：ESD/5S 标准：耦合测试参数
二检
人：上岗证/考核/QC 考核/OQC考核/认真 度/责任心 法：检验作业指导书 /包装问题跟踪 环：5S/三对应 标准：OQC检验标 准
按键无功能、按键手感差在 本工位的主要原因：锅仔片 下脏污、有水气、偏位；
接地边
图四
锅仔片
接地脚
图三
锅仔
图五
焊接工段贴合工位培训及考核试题
定义及说明： 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14.
HS-QS- HR-WI- 001
Dome 片---又名按键膜、锅仔片，由粘贴膜、锅仔、防静电涂层组成，一般设有定位孔、LED 开孔、接地引脚、网 格，用于实现手机手机按键扫描线路的接通和断开功能； 锅仔---属南方人俗称，指按键膜中用于接通线路的小锅形金属圆片，英文名 Dome,又称金属弹片； 按键手感---用户使用手机按键时的操作感受，当按键手感不良时，用户操作出现不便、不顺畅、弹性不好、需多次 按压、需用力过大等； 按键无功能---按压按键，手机不能正常显示出输入的数字或符号，一般有主板原因或按键组件原因两种，也有部分 是结构问题； 按键膜偏位---指按键膜的锅仔不能与主板金手指置准确对位，造成不能正常开关按键扫描线路，一般以按键膜的定 位孔与主板上的定位孔对齐为准，偏位超过半个孔径为不良； 按键膜贴合工位主要品质不良控制点：脏污、偏位； 控制按键膜内脏的方法： 保持按键膜在使用前处于密闭状态，折接地脚时只揭开边脚部分，防止锅仔暴露在空气中， 使用工业酒精清洁主板并用干布和气枪清除酒精和水份残留，贴合时手指不可接触锅仔；保持现场5S和作业台洁净； 按键膜贴合后要进行压实，是为了防止在制造、包装、操作、使用中，锅仔翘起，有灰尘/水气进入锅仔，引起污染 进而引起功能不良； 折接地脚时，不应揭开过大面积的膜片，减少锅仔片在空气中暴露的时间和面积，减少脏污的机会，应只揭起膜片 边缘少些； 定位的方法：取清洁后的主板、揭下按键膜，先对正左边的定位孔，将铵键贴下少许，再对正另外一个定位孔，目 视定位孔对正后，全部贴合并压实；使用定位夹具贴合，效果更佳； 接触主板需戴静电手环、接触金手指和按键膜需戴手指套； 贴按键膜属拉线头第一个工位，投主板应保证平稳有序，一格一个产品，异常时停投； 主板应使用防静电托盘盛装、放置、周转； 压缩空气应洁净，无油污无水气，气枪气压和气量适当，作业前用手试吹确认；
