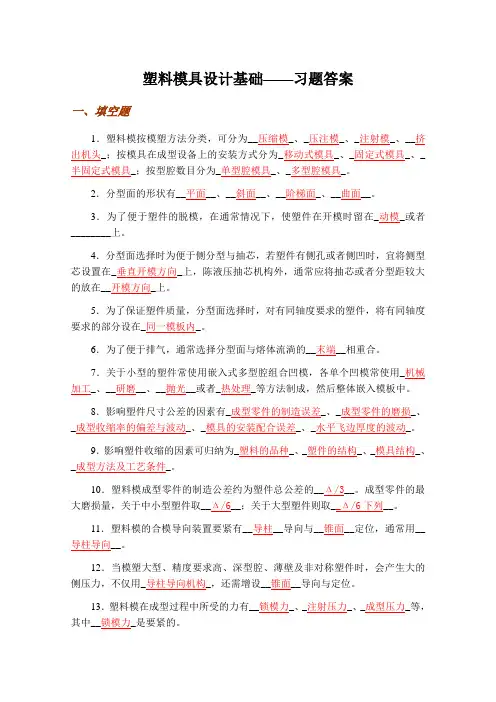

塑料模具设计基础——习题答案
塑料模具设计基础——习题答案一、填空题1．塑料模按模塑方法分类，可分为__压缩模_、_压注模_、_注射模_、__挤出机头_；按模具在成型设备上的安装方式分为_移动式模具_、_固定式模具_、_半固定式模具_；按型腔数目分为_单型腔模具_、_多型腔模具_。
2．分型面的形状有__平面__、__斜面__、__阶梯面_、__曲面__。
3．为了便于塑件的脱模，在通常情况下，使塑件在开模时留在_动模_或者________上。
4．分型面选择时为便于侧分型与抽芯，若塑件有侧孔或者侧凹时，宜将侧型芯设置在_垂直开模方向_上，陈液压抽芯机构外，通常应将抽芯或者分型距较大的放在__开模方向_上。
5．为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在_同一模板内_。
6．为了便于排气，通常选择分型面与熔体流淌的__末端__相重合。
7．关于小型的塑件常使用嵌入式多型腔组合凹模，各单个凹模常使用_机械加工_、__研磨__、__抛光__或者_热处理_等方法制成，然后整体嵌入模板中。
8．影响塑件尺寸公差的因素有_成型零件的制造误差_、_成型零件的磨损_、_成型收缩率的偏差与波动_、_模具的安装配合误差_、_水平飞边厚度的波动_。
9．影响塑件收缩的因素可归纳为_塑料的品种_、_塑件的结构_、_模具结构_、_成型方法及工艺条件_。
10．塑料模成型零件的制造公差约为塑件总公差的__Δ/3__。
成型零件的最大磨损量，关于中小型塑件取__Δ/6__；关于大型塑件则取__Δ/6下列__。
11．塑料模的合模导向装置要紧有__导柱__导向与__锥面__定位，通常用__导柱导向__。
12．当模塑大型、精度要求高、深型腔、薄壁及非对称塑件时，会产生大的侧压力，不仅用_导柱导向机构_，还需增设__锥面__导向与定位。
13．塑料模在成型过程中所受的力有__锁模力_、_注射压力_、_成型压力_等，其中__锁模力_是要紧的。
14．塑料模失效的形式有__变形__、__断裂__、__腐蚀__与__磨损__等。
模具设计师培训班理论复习题AB卷.doc
模具设计师培训班理论样题（一）单位姓名 得分一、单项选择题（每题0・5分，共60分）1.下列选项中没有正确表述职业道德范畴特点的是（）。
A 、范围上的有限性 B 、内容上的稳定性 C 、遵循上的随意性2. 市场经济条件下，职业道德最终将对企业起到（ A 、决策科学化B 、提高竞争力3. 下列选项中属于企业文化功能的是（）。
）的作用。
C 、决定经济效益 C 、歌舞娱乐D 、形式上的多样性 D^决定前途于命运 D 、社会交际4.职业道德通过（），起着增强企业凝聚力的作用。
A 、协调员工之间的关系B 、增加职工福利C 、为员创造发展空间D 、调节企业与社会的关系5.正确阐述职业道德与人的事业的关系的选项是（）。
A 、没有职业道德的人不会获得成功B 、要取得事业的成功，前捉条件是要有职业道德C 、事业成功的人往往并不需要较高的职业道德D 、职业道德是人获得成功的重要条件 6. 职业道德活动中，对客人做到（）是符合语言规范的具体要求的。
A 、言语细致，反复介绍E 、语速要快，不浪费客人时间 C 、用尊称，不用忌语D 、语气严肃，维护自尊7. 职工对企业诚实守信应该做到的是（）。
A 、忠诚所属企业，始终把企业利益放在第一位B 、维护企业信誉，树立质量意识和服务意识C 、保守企业秘密，不对外谈论企业之事D 、完成本职工作即可，谋划企业发展自有人做8. 下列关于勤劳节俭的论述中，不正确的选项是（）。
A 、勤劳节俭是促进经济和社会发展的需要B 、勤劳是现代社会需要的，而节俭则不宜提倡C 、勤劳和节俭符合可持续发展的要求D 、节俭有利于节省资源，但与捉高生产力无关9. 人一机系统是指人和机器、装置、工具和（）等组成的以完成某项生产任务的系统。
A 、气象条件B 、地质条件C 、作业环境条件D 、地理条件 10. 人对物体的明视程度与（）有关。
A 、通风条件B 、设备排列C 、周围环境温度D 、周围环境颜色11. 噪声在（）分贝以上时，会使人产生晕眩、呕吐、恐惧、视觉模糊等现象。

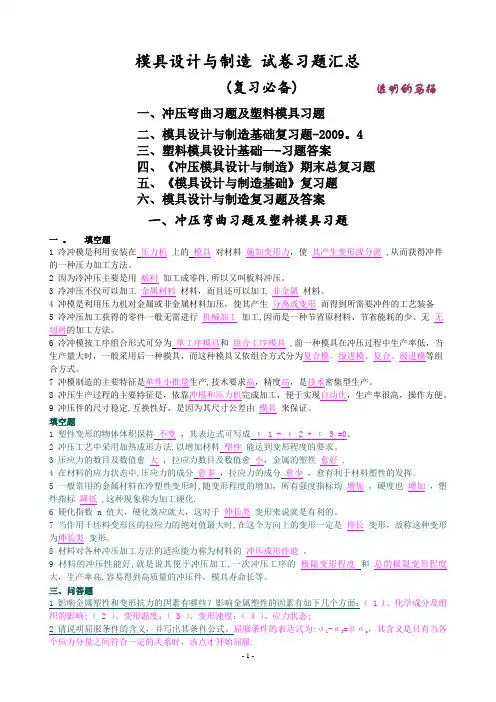

模具设计与制造-试卷习题-汇总(复习必备)
模具设计与制造试卷习题汇总(复习必备) 透明的马桶一、冲压弯曲习题及塑料模具习题二、模具设计与制造基础复习题-2009。
4三、塑料模具设计基础—-习题答案四、《冲压模具设计与制造》期末总复习题五、《模具设计与制造基础》复习题六、模具设计与制造复习题及答案一、冲压弯曲习题及塑料模具习题一。
填空题1 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离 ,从而获得冲件的一种压力加工方法。
2 因为冷冲压主要是用板料加工成零件,所以又叫板料冲压。
3 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。
4 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5 冷冲压加工获得的零件一般无需进行机械加工加工,因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。
6 冷冲模按工序组合形式可分为单工序模具和组合工序模具 ,前一种模具在冲压过程中生产率低，当生产量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合、级进模等组合方式。
7 冲模制造的主要特征是单件小批量生产,技术要求高，精度高，是技术密集型生产。
8 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化，生产率很高，操作方便。
9 冲压件的尺寸稳定,互换性好，是因为其尺寸公差由模具来保证。
填空题1 塑性变形的物体体积保持不变，其表达式可写成ε 1 + ε2 + ε3 =0。
2 冲压工艺中采用加热成形方法,以增加材料塑性能达到变形程度的要求。
3 压应力的数目及数值愈大，拉应力数目及数值愈小，金属的塑性愈好 .4 在材料的应力状态中,压应力的成分愈多，拉应力的成分愈少，愈有利于材料塑性的发挥。
5 一般常用的金属材料在冷塑性变形时,随变形程度的增加，所有强度指标均增加，硬度也增加，塑性指标降低 ,这种现象称为加工硬化.6 硬化指数 n 值大，硬化效应就大，这对于伸长类变形来说就是有利的。

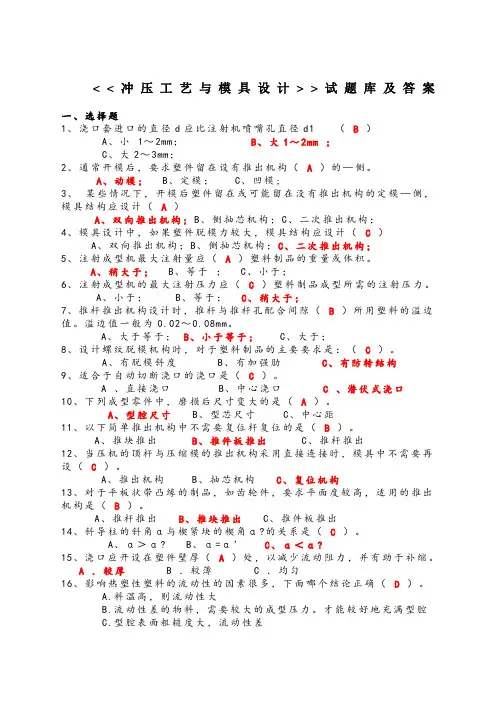

模具设计制造考试习题
<<冲压工艺与模具设计>>试题库及答案一、选择题1、浇口套进口的直径d应比注射机喷嘴孔直径d1 （B）A、小1～2mm；B、大1～2mm ；C、大2～3mm；2、通常开模后，要求塑件留在设有推出机构（A）的—侧。
A、动模；B、定模；C、凹模;3、某些情况下，开模后塑件留在或可能留在没有推出机构的定模—侧，模具结构应设计（A）A、双向推出机构；B、侧抽芯机构；C、二次推出机构；4、模具设计中，如果塑件脱模力较大，模具结构应设计（C）A、双向推出机构；B、侧抽芯机构；C、二次推出机构；5、注射成型机最大注射量应（A）塑料制品的重量或体积。
A、稍大于；B、等于；C、小于；6、注射成型机的最大注射压力应（C）塑料制品成型所需的注射压力。
A、小于；B、等于；C、稍大于；7、推杆推出机构设计时，推杆与推杆孔配合间隙（B）所用塑料的溢边值。
溢边值一般为0.02～0.08mm。
A、大于等于；B、小于等于；C、大于；8、设计螺纹脱模机构时，对于塑料制品的主要要求是：（C）。
A、有脱模斜度B、有加强肋C、有防转结构9、适合于自动切断浇口的浇口是（C）。
A 、直接浇口B、中心浇口 C 、潜伏式浇口10、下列成型零件中，磨损后尺寸变大的是（ A ）。
A、型腔尺寸B、型芯尺寸C、中心距11、以下简单推出机构中不需要复位杆复位的是（ B ）。
A、推块推出B、推件板推出C、推杆推出12、当压机的顶杆与压缩模的推出机构采用直接连接时，模具中不需要再设（ C ）。
A、推出机构B、抽芯机构C、复位机构13、对于平板状带凸缘的制品，如齿轮件，要求平面度较高，适用的推出机构是（ B ）。
A、推杆推出B、推块推出C、推件板推出14、斜导柱的斜角α与楔紧块的楔角α?的关系是（ C ）。
A、α＞α?B、α=α’C、α＜α?15、浇口应开设在塑件壁厚（A）处，以减少流动阻力，并有助于补缩。
A ．较厚B ．较薄C ．均匀16、影响热塑性塑料的流动性的因素很多，下面哪个结论正确（D）。

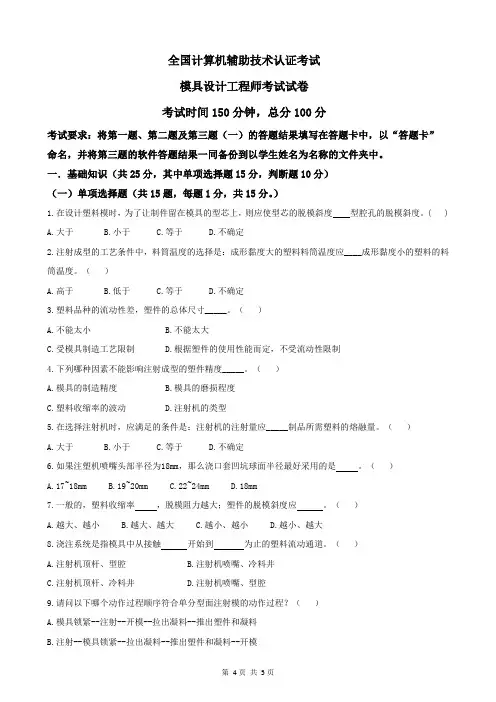

模具工程师考试试卷与答题卡
全国计算机辅助技术认证考试模具设计工程师考试试卷考试时间150分钟，总分100分考试要求：将第一题、第二题及第三题（一）的答题结果填写在答题卡中，以“答题卡”命名，并将第三题的软件答题结果一同备份到以学生姓名为名称的文件夹中。
一．基础知识（共25分，其中单项选择题15分，判断题10分）（一）单项选择题（共15题，每题1分，共15分。
）1.在设计塑料模时，为了让制件留在模具的型芯上，则应使型芯的脱模斜度型腔孔的脱模斜度。
( )A.大于B.小于C.等于D.不确定2.注射成型的工艺条件中，料筒温度的选择是：成形黏度大的塑料料筒温度应____成形黏度小的塑料的料筒温度。
（）A.高于B.低于C.等于D.不确定3.塑料品种的流动性差，塑件的总体尺寸_____。
（）A.不能太小B.不能太大C.受模具制造工艺限制D.根据塑件的使用性能而定，不受流动性限制4.下列哪种因素不能影响注射成型的塑件精度_____。
（）A.模具的制造精度B.模具的磨损程度C.塑料收缩率的波动D.注射机的类型5.在选择注射机时，应满足的条件是：注射机的注射量应_____制品所需塑料的熔融量。
（）A.大于B.小于C.等于D.不确定6.如果注塑机喷嘴头部半径为18mm，那么浇口套凹坑球面半径最好采用的是。
（）A.17~18mmB.19~20mmC.22~24mmD.18mm7.一般的，塑料收缩率，脱模阻力越大；塑件的脱模斜度应。
（）A.越大、越小B.越大、越大C.越小、越小D.越小、越大8.浇注系统是指模具中从接触开始到为止的塑料流动通道。
（）A.注射机顶杆、型腔B.注射机喷嘴、冷料井C.注射机顶杆、冷料井D.注射机喷嘴、型腔9.请问以下哪个动作过程顺序符合单分型面注射模的动作过程？（）A.模具锁紧--注射--开模--拉出凝料--推出塑件和凝料B.注射--模具锁紧--拉出凝料--推出塑件和凝料--开模C.模具锁紧--注射--开模--推出塑件和凝料--拉出凝料D.开模--注射--模具锁紧--拉出凝料--推出塑件和凝料10.在斜导柱侧抽芯的模具中，要求在合模时必须有对滑块起锁紧作用。

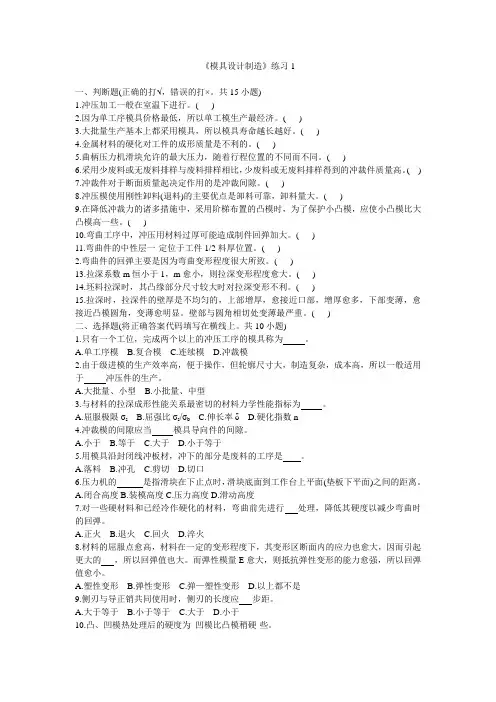

国家开放大学《模具设计与制造》日常练习题1
《模具设计制造》练习1一、判断题(正确的打√，错误的打×。
共15小题)1.冲压加工一般在室温下进行。
( )2.因为单工序模具价格最低，所以单工模生产最经济。
( )3.大批量生产基本上都采用模具，所以模具寿命越长越好。
( )4.金属材料的硬化对工件的成形质量是不利的。
( )5.曲柄压力机滑块允许的最大压力，随着行程位置的不同而不同。
( )6.采用少废料或无废料排样与废料排样相比，少废料或无废料排样得到的冲裁件质量高。
( )7.冲裁件对于断面质量起决定作用的是冲裁间隙。
( )8.冲压模使用刚性卸料(退料)的主要优点是卸料可靠，卸料量大。
( )9.在降低冲裁力的诸多措施中，采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模高一些。
( )10.弯曲工序中，冲压用材料过厚可能造成制件回弹加大。
( )11.弯曲件的中性层一-定位于工件1/2料厚位置。
( )2.弯曲件的回弹主要是因为弯曲变形程度很大所致。
( )13.拉深系数m恒小于1，m愈小，则拉深变形程度愈大。
( )14.坯料拉深时，其凸缘部分尺寸较大时对拉深变形不利。
( )15.拉深时，拉深件的壁厚是不均匀的，上部增厚，愈接近口部，增厚愈多，下部变薄，愈接近凸模圆角，变薄愈明显。
壁部与圆角相切处变薄最严重。
( )二、选择题(将正确答案代码填写在横线上。
共10小题)1.只有一个工位，完成两个以上的冲压工序的模具称为。
A.单工序模B.复合模C.连续模D.冲裁模2.由于级进模的生产效率高，便于操作，但轮廓尺寸大，制造复杂，成本高，所以一般适用于冲压件的生产。
A.大批量、小型B.小批量、中型3.与材料的拉深成形性能关系最密切的材料力学性能指标为。
A.屈服极限σsB.屈强比σs/σbC.伸长率δD.硬化指数n4.冲裁模的间隙应当模具导向件的间隙。
A.小于B.等于C.大于D.小于等于5.用模具沿封闭线冲板材，冲下的部分是废料的工序是。
A.落料B.冲孔C.剪切D.切口6.压力机的是指滑块在下止点时，滑块底面到工作台上平面(垫板下平面)之间的距离。
模具设计与制造技术模考试题与参考答案
模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示( )。
A、正火硬度为HRC45B、退火硬度为HRB450C、淬火硬度HRC45D、调质硬度为HRC45正确答案：C2、对刀具耐用度影响最大的是( )。
A、切削速度B、进给量C、影响程度相近D、切削深度正确答案：A3、以下是从单分型面动作过程节选的一些动作,其中符合单分型面注射模的动作过程为( )。
A、模具锁紧--注射--开模--拉出凝料--推出塑件和凝料B、注射--模具锁紧--拉出凝料--推出塑件和凝料--开模C、模具锁紧--注射--开模--推出塑件和凝料--拉出凝料D、开模--注射--模具锁紧--拉出凝料--推出塑件和凝料正确答案：A4、V带传动时,限制小带轮最小基准直径的目的主要是为了( )。
A、限制带的弯曲应力B、使结构紧凑C、保证摩擦力足够D、限制小带轮包角正确答案：A5、垂直于W面并与H、V面倾斜的平面为( )。
A、正平面B、侧平面C、侧垂面D、正垂面正确答案：C6、局部视图的断裂边件图( )表示。
B、细点画线C、细实线D、波浪线或双折线正确答案：D7、选择定位基准时,应尽量与工件的( )一致。
A、测量基准B、起始基准C、设计基准D、工艺基准正确答案：C8、基准不重合误差由前后( )不同而引起。
A、形位误差B、设计基准C、环境温度D、工序基准正确答案：D9、塞尺是用来检测两个结合面之间间隙大小的片状量规。
使用塞尺时,( )描述是不正确的。
A、测量时塞尺要用力塞进间隙B、塞尺使用完后要擦拭干净,及时收进夹板C、根据间隙的大小选择塞尺的薄片数,可一片获数片叠在一起使用D、不能测量温度较高的工件正确答案：A10、凸轮的( )决定从动件预定的运动规律。
A、转速B、轮廓曲线C、角速度D、结构形状正确答案：B11、在链传动中,主动链轮的齿数为25,从动链轮的齿数为75,平均传动比为( )。
模具设计与制造技术考试题与答案
模具设计与制造技术考试题与答案一、单选题（共50题，每题1分，共50分）1、切削运动可分为主运动与进给运动。
关于主运动,( )的描述是不正确的。
A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是连续运动,也可以是间歇运动D、主运动可以是旋转运动,也可以是直线运动正确答案：C2、两只额定电压相同的电阻串联接在电路中, 其阻值()的电阻发热。
A、较小B、较大C、无法比较D、相同正确答案：B3、机床上使用的局部照明灯,电压不得超过( )。
A、36VB、24VC、380VD、220V正确答案：A4、粗糙度的评定参数Ra的名称是( )。
A、微观不平度五点平均高度B、微观不平度十点平均高度C、轮廓算术平均偏差D、轮廓几何平均偏差正确答案：C5、电火花加工放电所在的液体介质必须具有一定的( )。
A、绝缘性能B、化学性质C、力学性能D、流动性能正确答案：A6、在正弦分中夹具上无法用平面磨床完成不同轴圆弧面的磨削,其原因A、分度盘精度低B、量块高度不合适C、没有安装正弦圆柱的空间D、两顶尖装夹工件正确答案：C7、带传动中两轮直径不变,若将主动轮转速增大一倍,则传动比( )。
A、增大两倍B、增大一倍C、减小一倍D、不变正确答案：D8、职业道德行为的最大特点是( )。
A、普遍性和广泛性B、时代性和创造性C、自觉性和习惯性D、实践性和实用性正确答案：C9、对于熔体粘度高、玻璃化温度高、冷却速率快的塑料制品应采用( )注射。
A、低压B、快速C、慢速D、答案B、C正确答案：B10、工程中常见回转体中,三面投影均为一个圆的是( )。
A、球B、圆柱C、圆锥D、圆环正确答案：A11、属位置公差项目的符号是( )。
A、─B、〓D、○正确答案：C12、以下选项中属于转动副的是( )。
A、燕尾滑板B、丝杠与螺母C、铰链连接D、滑块与导轨正确答案：C13、下列关于创新的论述,正确的是( )。
A、创新与继承根本对立B、创新不需要引进国外新技术C、创新就是独立自主D、创新是民族进步的灵魂正确答案：D14、已加工表面和待加工表面之间的垂直距离称为( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
δd=0.6（ Zmax-Zmin）=0.6（0.06-0.04）=0.012
δp=0.4 （ Zmax-Zmin）=0.4（0.06-0.04）=0.008
调整后的尺寸为： Dd=35.69 +0.012
Dp =35.65-0.008
2020/2/29
七、计算题（本大题共1小题，15分）
3) 孔距尺寸(18 ±0.09) 4分
模上，而注塑机的推
出机构分布在动模一
b
边，不变塑件脱模
2020/2/29
定模
------动模
七、计算题（本大题共1小题，15分）
46. 如图所示，冲制图示零件，材料为Q235，料厚t=0.5。凸模与凹模采用分别加 工的方法，凸模按IT6级加工制造，凹模按IT7级加工制造。试确定冲裁件凸、 凹模刃口的基本尺寸及其上、下极限偏差以及孔距尺寸.
C.厚度中间偏长区一些 D.伸长区正中间
8 拉伸中坯料的主要变形区是（ A ） A平面凸缘部分 B.凸缘圆角部分 C.筒壁部分 D.筒底部分
9 拉深件壁厚度最薄处位于（ D ） A筒壁上部 B.筒底部分 C.凸缘圆角部分 D.筒底与底部圆角交界处
10拉深件平面凸缘部分受切向压力而失稳造成（ B ）
A拉裂
六、简单应用题（本大题共2小题，每小题6分，共12分）
44.题 如图为首次拉深模，写出零件10、7、6和5的名称，并简要说明工作过程
10-- 凸模
7--凹模
6-- 定位板
工作过程： 1）送料过程
5--压边圈
将坯料放入定位板6中 2）拉深过程
1
上模下行，压边圈5压住板
料，上模继续下行，凸模对板
料进行拉深直到拉深完成 3）卸料过程
D.任意平整的地方
2020/2/29
一 单项选择题（本大题共20小题，每小题1分，共20分）
14主流道入口端凹球半径必须比注射机喷嘴球面半径（ C ）
A大0.5~1mm
B.小0.5~1mm
C.大1~2mm
D.小1~2mm
15加工难度最大，费用最高的分流道截面形状是（ D ）
A矩形
B.梯形
C.抛物线形
已知相关数据： 对应的落料、冲孔模刃口始用间隙：Zmin=0.04 Zmax=0.06
磨损系数：Ф6取x=0.75 Ф36取x=0.5 公差数值：基本尺寸：6的IT6=0.008 IT7=0.012 36的IT6=0.016 IT7=0.025
解：由冲件图可知: ￠36由落料获得,2--￠6 及尺寸18由冲两孔同时获得 (1) 冲孔(￠6 ) 4分
能力越小
克服起皱：在拉深模中设置压边装置
2020/2/29
五、简答题（本大题共3小题，每小题6分，共18分）
43.试说明选择浇口位置应考虑的问题 1）应使塑料熔体填充型腔的流程最短，料流变向最少 2）应有利于排气和补缩 3）要避免塑件变形 4）应减少或避免产生熔接痕，提高熔接痕的强度
2020/2/29
代入已知条件得：
Dd=（36-0.5x0.62）+0.025=35.69 +0.025
Dp=（ Dd-Zmin）- δp
Dp =（35.69-0.04）-0.016=35.65-0.016
校核：δp+ δd≤Zmax-Zmin
δp+ .02
不满足间隙公差条件，须调整
是指从注射机喷嘴与模具接触处开始，到有分流 道支线为止的一段料流通道
2020/2/29
五、简答题（本大题共3小题，每小题6分，共18分）
41.影响板料弯曲回弹的主要因素是什么？
1）材料的力学性能 回弹量与屈服点成正比，与弹性模量成反比
2）弯曲角
弯曲角越大回弹越大
3）相对弯曲半径 相对弯曲半径值越大回弹也越大
5 弯曲件的最小相对弯曲半径是防止弯曲件（ D ）
A变形
B.回弹
C.偏移
D.开裂
6 弯曲件成形角度和相对应凸模夹角相比（ A ）
A大
B.相等 C.小
D.有时大有时小
2020/2/29
一 单项选择题（本大题共20小题，每小题1分，共20分）
7 弯曲件的中性层位于（ B ） A厚度正中间
B.厚度中间偏压缩区一些
C、200
D、250
2020/2/29
二、多项选择题 （本大题共5小题，每小题2分，共10分）
21 下列冲压工序中属于塑性变形工序的有（ BDE ）
A、冲孔 B、弯曲 C、落料 D、胀形 E、拉深
22 下列冲模零件中属于定位零件的有（ BCD ）
A、导柱 B、定位板 C、挡料销 D、侧刃 E、垫板
2020/2/29
15 金属流动方向与凸模运动方向相同的冷挤压方法称为（ A ）
A、正挤压 B、反挤压 C、复合挤压 D、径向挤压
16 塑料件上小直径孔的深度不宜过深，一般不超过孔径的（ C ）
A、1~3倍 B、2~4倍 C、3~5倍
D、4~6倍
17 采用热轧生产的钢材，厚度一般在（ B ）
A、2mm以上 B、4mm以上 C、6mm以上 D、8mm以上
23 下列成形工艺中属于拉伸类成形的有（ ABD）
A、翻孔 B、起伏 C、缩口 D、胀形 E、外翻边
24 防止拉深成形产生拉裂的主要措施有（ ACE ）
A、减少传力区中的拉应力
B、增加传力区中的拉应力
C、提高筒壁材料的抗拉强度 D、降低筒壁材料的抗拉强度
E、制定合理的拉深工艺
25 注射模的排气方式有（ AC ）
33 脱模斜度的取向原则是： 孔 以小端为准，符合图纸要求，斜度
34 由扩大方向达到
34 浇口对 塑料熔体流入型腔 起控制作用
35 压缩模一般由以下几个部分组成：成型零件、 加料腔 、导向机构、
侧向分型抽芯机构、推出机构和加热系统
四、名词解释题（本大题共5小题，每小题3分，共15分）
36 分离工序 是使冲压件与板料沿一定的轮廓线相互分离的工序
2009年7月湖北省高等教育自学考试
(模具设计基础）
一 单项选择题 （本大题共20小题，每小题1分，共20分）
1 导柱导套式冲裁模中，导柱与模座孔的配合一般采用（ BB ）
A 过渡配合 B、过盈配合 C、间隙配合 D、间隔配合
2 模具热处理中冷却速度过快，会产生（ C ）
A过冷和过热 B脱碳和腐蚀 C淬火裂纹 D回火不足
3 曲柄压力机J31-315中315是指压力机的（ A ）
A标称压力 B滑块行程 C闭合高度
D装模高度
4 冲裁间隙过小时，会使断面（ D ）
A质量变好 B毛刺缩短 C上、下裂纹重合 D形成第二条光亮带
2020/2/29
5 普通冲裁件的尺寸精度一般在（ D ）
A .IT4~IT6以下 B. IT6~IT7以下 C. IT8~IT9以下 D .IT10~IT11以下
A、开设排气槽 C、利用模具零件配合间隙排气 E、利用温度调节排气
B、开设排气孔 D、利用推出机构排气
2020/2/29
三、填空题（本大题共10小题，每小题1分，共10分） 26 冲裁变形过程大致可分为三个阶段：弹性变形阶段、塑性变
形阶段和 断裂分离 阶段 27 落料凹模安装在冲模的下模部分的复合模称为 正装 复合模
6 侧刃的作用是（ D ）
A、侧面压紧条料 C、控制条料送进时的导向
B、对卸料板导向 D、限定送料进距
7 冲床滑块的一次形行程中，在冲模的同一工位上能完成两种以上的冲压
工序的冲裁模称作（ C ）
A、单工序冲裁模 B、级进冲裁模 C、复合冲裁模 D、连续冲裁模
8 采用刚性卸料和下出料方式时，总冲压力等于（ B ）
拉深完成后，拉深件随上
模上行离开凹模，后经压边圈
卸料，拉深件离开凸模 4）取件过程
2020/2/29
六、简单应用题（本大题共2小题，每小题6分，共12分）
45.比较题45图a，b所示两种塑件分型面的选择，说明哪一种结构合理
a a结构合理
定模
此结构塑件留在动 模上，便于塑件脱模
------动模
b结构不合理 此结构塑件留在定
A、软钢 B、弹簧钢 C、黄铜
D、铝合金
12 坯料在拉深时，润滑剂涂在（ A ）
A、工件毛坯与凹模接触的一侧 B、工件毛坯凸模接触的一侧
C、工件毛坯的两面
D、压边圈上
13 起伏成形工艺有（ D ）
A、缩口
B、胀形
C、翻孔
D、加强肋
14 拉裂的危险断面是在（ C ）
A、平面凸缘部分与凸缘圆角部分交界面附近 B、凸缘圆角部分与筒壁部分交界面附近 C、筒壁部分与底部圆角部分交界面附近 D、底部圆角部分与筒底部分交界面附近
B.起皱
C.凸缘边缘不整齐 D.表面拉伤
11在成形工序中，变形程度主要 受材料塑性限制的是（ C ）
A.缩口
B.外翻边 C.内翻边
D.压印
12发生交联反应后将生成（ D ） A结晶型塑料 B.无定形塑料 C.热塑性塑料 D.热固性塑料
13塑件内孔脱模斜度的尺寸标准位于（ A ）
A小端
B.中间
C.大端
28 在冲模中，直接对毛坯和板料进行冲压加工的冲模零件
是 工作或成形 零件 29 弯曲过程中板料外层受到的拉应力超过许用极限时，会出现( 开裂 ) 30 材料的拉深变形程度用 拉深系数（m） 表示 31 压缩类成形工艺的极限变形程度主要受 材料失稳 的限制
2020/2/29
填空题（本大题共10小题，每小题1分，共10分） 32 比容是塑料成形加工前 单位重量的松散塑料 所占的体积
根据公式：Ld=(Lmin+0.5 Δ) ±0.125 Δ
由图可知Lmin= 18-0.09 Δ=0.18 代入上述条件得：
