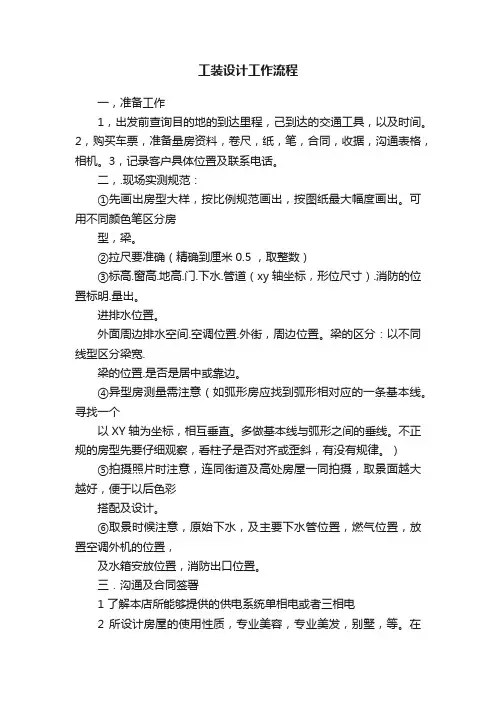

工装设计工作流程
工装设计工作流程一，准备工作1，出发前查询目的地的到达里程，己到达的交通工具，以及时间。
2，购买车票，准备量房资料，卷尺，纸，笔，合同，收据，沟通表格，相机。
3，记录客户具体位置及联系电话。
二，.现场实测规范：①先画出房型大样，按比例规范画出，按图纸最大幅度画出。
可用不同颜色笔区分房型，梁。
②拉尺要准确（精确到厘米0.5 ，取整数）③标高.窗高.地高.门.下水.管道（xy 轴坐标，形位尺寸）.消防的位置标明.量出。
进排水位置。
外面周边排水空间.空调位置.外街，周边位置。
梁的区分：以不同线型区分梁宽.梁的位置.是否是居中或靠边。
④异型房测量需注意（如弧形房应找到弧形相对应的一条基本线。
寻找一个以XY 轴为坐标，相互垂直。
多做基本线与弧形之间的垂线。
不正规的房型先要仔细观察，看柱子是否对齐或歪斜，有没有规律。
）⑤拍摄照片时注意，连同街道及高处房屋一同拍摄，取景面越大越好，便于以后色彩搭配及设计。
⑥取景时候注意，原始下水，及主要下水管位置，燃气位置，放置空调外机的位置，及水箱安放位置，消防出口位置。
三．沟通及合同签署1 了解本店所能够提供的供电系统单相电或者三相电2 所设计房屋的使用性质，专业美容，专业美发，别墅，等。
在装修方面预算是多少3 装修风格. 颜色的倾向。
提出的特殊要求，如需要办公室等。
4 需要那些硬件设施美发（前台.咨询区.客户寄存柜.挂衣柜.镜台位.冲水床卫生间.锅炉房.水吧或饮水机.网吧或电视.烫染吧或调色台.VIP 间.顾客休息区.产品展示柜）美容（前台接待?咨询区?美容室房间数.几人间.化妆区调料间.SPA间.更衣间.锅炉房.卫生间.产品展示柜）5，核算面积，计算出房屋的内空面积*117% 所得为设计面积，门头的实际面积测算为宽*高。
6，将面积填入合同当中的设计面积栏第一栏为门头面积第二栏为室内面积。
祥见合同7，计算设计费，各个单项面积*设计费单价之后相加= 设计费8，完善合同，并告知客户设计周期和设计费的付款方式及时间，解释合同内容。

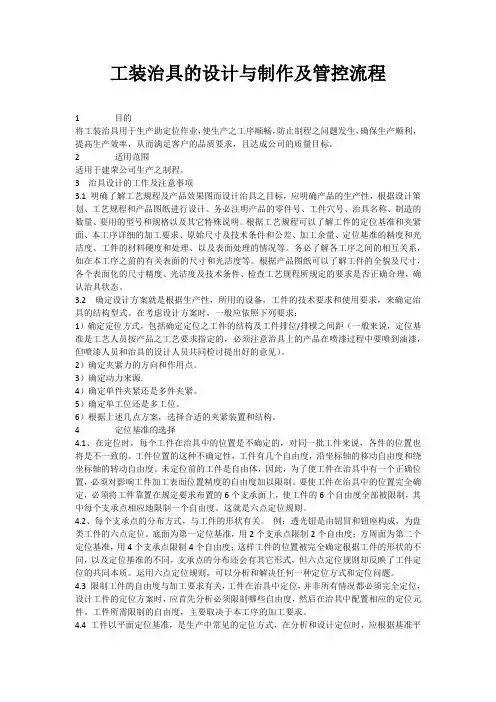

工装治具的设计与制作及管控流程
工装治具的设计与制作及管控流程1 目的将工装治具用于生产助定位作业，使生产之工序顺畅，防止制程之问题发生，确保生产顺利，提高生产效率，从而满足客户的品质要求，且达成公司的质量目标。
2 适用范围适用于建荣公司生产之制程。
3 治具设计的工作及注意事项3.1 明确了解工艺规程及产品效果图而设计治具之目标，应明确产品的生产性，根据设计策划、工艺规程和产品图纸进行设计。
务必注明产品的零件号、工件穴号、治具名称、制造的数量、要用的型号和规格以及其它特殊说明。
根据工艺规程可以了解工件的定位基准和夹紧面、本工序详细的加工要求、原始尺寸及技术条件和公差、加工余量、定位基准的精度和光洁度、工件的材料硬度和处理、以及表面处理的情况等。
务必了解各工序之间的相互关系，如在本工序之前的有关表面的尺寸和光洁度等。
根据产品图纸可以了解工件的全貌及尺寸，各个表面化的尺寸精度、光洁度及技术条件、检查工艺规程所规定的要求是否正确合理，确认治具状态。
3.2 确定设计方案就是根据生产性，所用的设备，工件的技术要求和使用要求，来确定治具的结构型式。
在考虑设计方案时，一般应依照下列要求：1）确定定位方式，包括确定定位之工件的结构及工件排位/排模之间距（一般来说，定位基准是工艺人员按产品之工艺要求指定的，必须注意治具上的产品在喷漆过程中要喷到油漆，但喷漆人员和治具的设计人员共同检讨提出好的意见）。
2）确定夹紧力的方向和作用点。
3）确定动力来源.4）确定单件夹紧还是多件夹紧。
5）确定单工位还是多工位。
6）根据上述几点方案，选择合适的夹紧装置和结构。
4 定位基准的选择4.1、在定位时，每个工件在治具中的位置是不确定的，对同一批工件来说，各件的位置也将是不一致的。
工件位置的这种不确定性，工件有几个自由度，沿坐标轴的移动自由度和绕坐标轴的转动自由度。
未定位前的工件是自由体，因此，为了使工件在治具中有一个正确位置，必须对影响工件加工表面位置精度的自由度加以限制。
焊接工装设计课程设计书
焊接工装设计课程设计书一、课程目标知识目标：1. 学生能理解焊接工装设计的基本原理，掌握焊接工艺的分类及其适用范围。
2. 学生能掌握焊接工装结构设计的基本方法，包括焊接接头的选用、焊接工艺参数的确定等。
3. 学生能了解焊接工装设计中涉及的力学知识，分析焊接变形与应力的原因及其控制方法。
技能目标：1. 学生具备运用CAD软件进行焊接工装结构设计的能力，能绘制出符合实际生产需求的焊接工装图。
2. 学生能根据焊接工装设计要求，选择合适的焊接工艺，编制焊接工艺规程。
3. 学生能通过实验或模拟分析，掌握焊接变形与应力的控制方法，提高焊接质量。
情感态度价值观目标：1. 学生培养对焊接工装设计专业的热爱，树立从事焊接行业的职业信心。
2. 学生养成严谨、细致、负责的工作态度，注重团队合作，提高沟通协调能力。
3. 学生了解焊接工装设计在制造业中的重要性，认识到焊接技术的发展对国家经济的促进作用，增强社会责任感和使命感。
本课程针对高年级学生，在已有焊接知识基础上，结合实际生产需求，注重培养学生的动手能力和创新能力。
课程目标既注重理论知识的传授，又强调实践技能的培养，旨在提高学生焊接工装设计的综合能力，为我国制造业的发展输送高素质的专业人才。
二、教学内容1. 焊接工装设计基本原理：包括焊接工装的功能、分类及选用原则，焊接接头设计、焊接工艺参数确定等。
- 教材章节：第1章 焊接工装概述，第2章 焊接接头与工艺参数设计。
2. 焊接工装结构设计方法：重点讲解焊接工装结构设计的基本流程、方法和注意事项，结合实际案例进行分析。
- 教材章节：第3章 焊接工装结构设计。
3. 焊接变形与应力分析：介绍焊接变形与应力的产生原因、影响因素及其控制方法。
- 教材章节：第4章 焊接变形与应力。
4. 焊接工艺规程编制：学习焊接工艺规程的编制原则、方法和步骤，结合实际焊接工装设计案例进行操作。
- 教材章节：第5章 焊接工艺规程编制。
5. CAD软件在焊接工装设计中的应用：介绍CAD软件在焊接工装设计中的基本功能、操作方法和应用实例。
工装设计部工作流程
设计部工作流程接单
设计师 /主管与客户沟通
现场实地测量、洽谈
平面布置方案、PPT初步概念方案
深化设计、工程预算
签订合同、收取工程首付款
材料进场、工人进场施工、设计交底
隐蔽工程验收、确认增减项、收取工程中期款
项目完结、工程验收
收取尾款、与客户签订保修协议1、初步了解项目地址、面积、性质及客户初步想法；
2、确认量房时间。
1、第一时间将信息反馈到设计部。
1、确认客户的设计需求及范围；
2、了解现场环境及大厦原有设施。
1、绘制平面布局规划方案图纸、PPT示意图方案；
2、与客户沟通，确认平面方案；
3、确定合作意向；
4、工程方面基本材料确认。
1、绘制效果图及部分造型示意图；
2、与客户沟通确认材料；
3、确认最终工程预算书。
1、协商合同条款，签订合同；
2、完善所有图纸，包括效果图、施工图，各方确认；
3、收取工程首付款。
1、材料进场摆放整齐，工人进场着装整齐；
2、甲方、设计师、工程监理、项目经理到场交底放线；
3、项目经理组织施工。
1、验收隐蔽工程，需甲方、设计师、工程监理、项目经理同时到场；
2、增减项目在收取中期款前核对完毕并由甲方确认；
3、收取中期款及项目增减项费用，多退少补。
1、工程验收需甲方、设计师、工程监理、项目经理同时到场。
1、最终增减项核算完毕后由甲方确认签字，收取尾款；
2、与客户签订保修协议，质保系统启动。

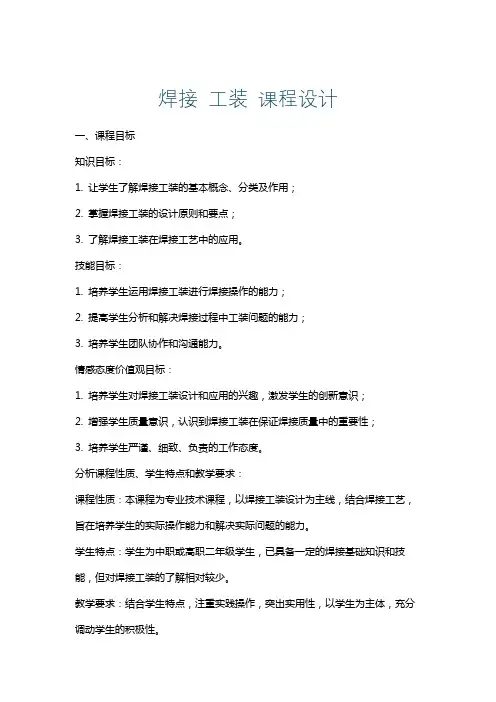

焊接工装课程设计
焊接 工装 课程设计一、课程目标知识目标：1. 让学生了解焊接工装的基本概念、分类及作用；2. 掌握焊接工装的设计原则和要点；3. 了解焊接工装在焊接工艺中的应用。
技能目标：1. 培养学生运用焊接工装进行焊接操作的能力；2. 提高学生分析和解决焊接过程中工装问题的能力；3. 培养学生团队协作和沟通能力。
情感态度价值观目标：1. 培养学生对焊接工装设计和应用的兴趣，激发学生的创新意识；2. 增强学生质量意识，认识到焊接工装在保证焊接质量中的重要性；3. 培养学生严谨、细致、负责的工作态度。
分析课程性质、学生特点和教学要求：课程性质：本课程为专业技术课程，以焊接工装设计为主线，结合焊接工艺，旨在培养学生的实际操作能力和解决实际问题的能力。
学生特点：学生为中职或高职二年级学生，已具备一定的焊接基础知识和技能，但对焊接工装的了解相对较少。
教学要求：结合学生特点，注重实践操作，突出实用性，以学生为主体，充分调动学生的积极性。
课程目标分解：1. 知识目标：- 了解焊接工装的基本概念、分类及作用；- 掌握焊接工装的设计原则和要点；- 了解焊接工装在焊接工艺中的应用。
2. 技能目标：- 能够运用焊接工装进行焊接操作；- 能够分析和解决焊接过程中工装问题；- 能够与团队成员有效沟通，协作完成焊接工装设计。
3. 情感态度价值观目标：- 增强对焊接工装设计和应用的兴趣，激发创新意识；- 提高质量意识，认识到焊接工装在保证焊接质量中的重要性；- 培养严谨、细致、负责的工作态度。
二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 焊接工装概述- 焊接工装的定义、分类及作用；- 焊接工装在焊接工艺中的重要性。
2. 焊接工装设计原则及要点- 焊接工装设计的基本原则；- 焊接工装设计的要点及注意事项。
3. 焊接工装应用实例- 常见焊接工装的应用案例；- 分析案例中焊接工装的设计方法和技巧。
4. 焊接工装操作技巧- 焊接工装的正确选用及操作方法；- 焊接过程中工装问题的处理方法。

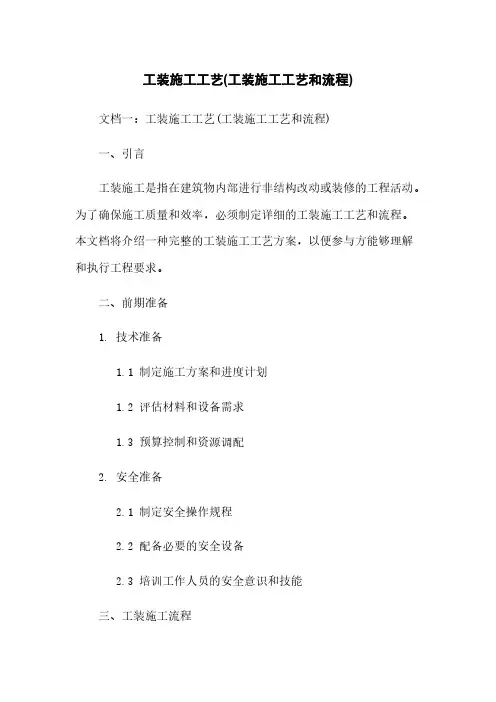

工装施工工艺(工装施工工艺和流程)
工装施工工艺(工装施工工艺和流程)文档一：工装施工工艺(工装施工工艺和流程)一、引言工装施工是指在建筑物内部进行非结构改动或装修的工程活动。
为了确保施工质量和效率，必须制定详细的工装施工工艺和流程。
本文档将介绍一种完整的工装施工工艺方案，以便参与方能够理解和执行工程要求。
二、前期准备1. 技术准备1.1 制定施工方案和进度计划1.2 评估材料和设备需求1.3 预算控制和资源调配2. 安全准备2.1 制定安全操作规程2.2 配备必要的安全设备2.3 培训工作人员的安全意识和技能三、工装施工流程1. 施工准备1.1 清理施工现场，确保安全通道畅通1.2 安装临时围挡，保护周边环境2. 结构构件安装2.1 根据设计图纸和规范要求进行施工 2.2 安装地板、墙面、天花板等构件2.3 进行结构构件的质量检验和验收3. 室内装修3.1 进行室内装修材料和设备的选购3.2 进行地面、墙面、天花板的装修3.3 进行门窗、灯具等设备的安装和调试4. 环境管理4.1 安装通风、空调、照明等设备4.2 进行室内环境的检测和调整4.3 完善室内环境相关文件和证明四、竣工验收1. 施工总结1.1 对施工过程进行总结和评估1.2 汇总施工台帐和相关文件2. 竣工验收2.1 进行工程质量验收2.2 提供相关验收证书和文件五、附件本文档涉及附件：工装施工施工方案、施工进度计划、安全操作规程、质量检验记录、竣工验收证书等。
六、法律名词及注释1. 工装施工：指对建筑内部进行非结构改动或装修的工程活动。
2. 施工方案：规定施工过程、方法和措施的文件。
3. 进度计划：规定施工工期和进度安排的文件。
4. 安全操作规程：规定施工安全措施和操作要求的文件。
5. 质量检验记录：记录施工质量检验过程和结果的文件。
6. 竣工验收证书：证明工程已完成并符合规范要求的文件。
文档二：工装施工工艺(施工步骤和操作规范)一、引言工装施工是建筑物内部非结构改动或装修的工程活动，为了保证施工质量和效率，需制定详细的施工工艺和操作规范。
工艺工装课程设计
工艺工装课程设计一、课程目标知识目标：1. 让学生理解工艺工装的基本概念，掌握其分类和功能；2. 使学生掌握工艺工装设计的基本原则和流程；3. 帮助学生了解我国工艺工装的发展现状及趋势。
技能目标：1. 培养学生运用工艺工装进行产品加工的能力；2. 提高学生分析和解决工艺工装设计问题的能力；3. 培养学生团队合作能力和创新思维能力。
情感态度价值观目标：1. 培养学生对工艺工装设计的兴趣，激发其学习热情；2. 培养学生严谨细致的工作态度，提高其职业素养；3. 增强学生的环保意识，使其在设计过程中注重绿色制造。
分析课程性质、学生特点和教学要求，本课程旨在使学生在掌握工艺工装基本知识的基础上，提高实际操作能力和设计水平。
通过本课程的学习，学生能够：1. 说出工艺工装的基本概念、分类和功能；2. 描述工艺工装设计的基本原则和流程；3. 举例说明我国工艺工装的发展现状及趋势；4. 独立完成简单的工艺工装设计任务；5. 分析并解决工艺工装设计中的问题；6. 与团队成员有效合作，提出创新性设计；7. 关注绿色制造，提高环保意识。
二、教学内容根据课程目标，本章节教学内容包括：1. 工艺工装基本概念：工艺、工装的定义及其在制造业中的应用；教材章节：第一章第一节。
2. 工艺工装分类与功能：介绍各类工艺工装及其作用；教材章节：第一章第二节。
3. 工艺工装设计原则：讲解工艺工装设计的基本原则，如实用性、安全性、经济性等；教材章节：第二章第一节。
4. 工艺工装设计流程：阐述从需求分析、方案设计到制造、调试的全过程；教材章节：第二章第二节。
5. 我国工艺工装发展现状与趋势：分析我国工艺工装行业的现状及未来发展方向；教材章节：第三章。
6. 工艺工装设计实践：结合实际案例，让学生独立完成设计任务；教材章节：第四章。
7. 绿色制造与环保意识：强调在工艺工装设计中应关注环保问题，实现绿色制造；教材章节：第五章。
教学进度安排：第一周：工艺工装基本概念与分类；第二周：工艺工装设计原则与流程；第三周：我国工艺工装发展现状与趋势；第四周：工艺工装设计实践；第五周：绿色制造与环保意识。
生产过程工装控制程序(流程图)
生产过程工装控制程序
（IATF16949-2016/ISO9001-2015）
1.0目的
对工艺装备（以下简称“工装”）的设计、制造、验证、使用、修理、维护、报废等进行控制和管理，以确保产品符合规定的要求。
2.0过程范围
本程序适用于本公司内所有生产过程的工装设备的管理。
3.0术语和定义
工装：过程中用于加工或检测用的辅助装置，本公司指模具、夹具和现场专用检具。
4.0工作程序
5.0相关文件
《设备管理控制程序》《生产过程控制程序》工装台帐
工装台帐.d oc
工装履历表
工装履历表.xl s
工装维修/保养计划
工装模具维修保养
计划表.d oc
工装维修申请单
工装模具维修申请
单.d oc
工装制作申请单
工装模具制作申请
单.d oc
工装验证记录
工装验证记录表.d
oc
工装试模申请单
工装模具试模申请
单.d oc。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一，准备工作
1，出发前查询目的地的到达里程，己到达的交通工具，以及时间。
2，购买车票，准备量房资料，卷尺，纸，笔，合同，收据，沟通表格，相机。
3，记录客户具体位置及联系电话。
二，.现场实测规范：
①先画出房型大样，按比例规范画出，按图纸最大幅度画出。
可用不同颜色
笔区分房型，梁。
②拉尺要准确（精确到厘米0.5，取整数）
③标高.窗高.地高.门.下水.管道（xy轴坐标，形位尺寸）.消防的位置标明.量
出。
进排水位置。
外面周边排水空间.空调位置.外街，周边位置。
梁的区分：以不同线型区分梁宽.梁的位置.是否是居中或靠边。
④异型房测量需注意（如弧形房应找到弧形相对应的一条基本线。
寻找一个
以XY轴为坐标，相互垂直。
多做基本线与弧形之间的垂线。
不正规的房型先要仔细观察，看柱子是否对齐或歪斜，有没有规律。
）
⑤拍摄照片时注意，连同街道及高处房屋一同拍摄，取景面越大越好，便于
以后色彩搭配及设计。
⑥取景时候注意，原始下水，及主要下水管位置，燃气位置，放置空调外机
的位置，及水箱安放位置，消防出口位置。
三．沟通及合同签署
1 了解本店所能够提供的供电系统单相电或者三相电
2 所设计房屋的使用性质，专业美容，专业美发，别墅，等。
在装修方面预算
是多少
3 装修风格.颜色的倾向。
提出的特殊要求，如需要办公室等。
4 需要那些硬件设施
美发（前台.咨询区.客户寄存柜.挂衣柜.镜台位.冲水床卫生间.锅炉房.水吧或饮水机.网吧或电视.烫染吧或调色台.VIP间.顾客休息区.产品展示柜）美容（前台接待.咨询区.美容室房间数.几人间.化妆区.调料间.SPA间.更衣间.锅炉房.卫生间.产品展示柜）
5，核算面积，计算出房屋的内空面积*117% 所得为设计面积，门头的实际面积测算为宽*高。
6，将面积填入合同当中的设计面积栏第一栏为门头面积第二栏为室内面积。
祥见合同
7，计算设计费，各个单项面积*设计费单价之后相加=设计费
8，完善合同，并告知客户设计周期和设计费的付款方式及时间，解释合同内容。
推介公司的售后服务内容及跟单方式。
（如另有赠送优惠一同告知客户）
9，确认沟通完毕后，将最终商定设计费价格填入合同。
并交由客户签字确认10，收取第一期设计费，开具设计费首期的收款单，交给客户。
11，检查资料，准备回程。
四，出图
1，根据测量数据，将原始结构图输入电脑。
2，复制原始图，将图块摆入图纸，开始绘制布局图纸
3 出布局图纸之前找设计总监确定功能配置，布局昨晚之后找设计总监确认，修改调整无误后，发图给客户
3，布局图注意事项：
根据客户要求，体现各地方功能区域的划分，及合理性。
注意的尺寸参数：
美发（镜台后面距离不能小于1.7米。
两镜台间距不能小于1.2米.
冲水床中间留400－500毫米过道。
吊臂高1.8米。
冲水床宽680—720毫米。
前台进深450－600高800－1000
染吧台台面宽400～600 高800～900.吊柜宽300～400
（美容美发）更衣柜进深500～550（美容美发）寄存柜
进深400～450（美容美发）毛巾柜进深300～400（美容美
发）水吧台&发料台进深400～500（美容美发）电脑台进
深450～600（美容美发）
卫生间：整体浴室：900－1000
浴缸：长度一般 1300——1700
坐便器： 350*650
盥洗台：进深：450——610（活动区1220）
洗衣机：600*600
拖把池：长宽：350——420
通道：窄的900，正长1200，宽1500
美容（布局顺序前台接待.咨询.纹绣间.美容室.更衣室卫生间淋浴
间SPA间在一起。
房间两边要留500毫米的过道.）
4，发图给客户，沟通布局，使用网络工具。
5，布局修改调整定稿后，通知客户支付设计费的第二期款
五.设计图纸：
图纸规范：
（1）图层：实线层黄色线宽0.3MM（用在墙体.家具.天顶.大样.
一般为实体的物体）
细线层白色线宽0.09MM（用在窗户.模型块.填充.标注。
虚线层蓝色线宽0.05MM（用在看不见但是要表示出来的线，如
灯带）
中心线红色线宽0.05MM（墙体中心线）
假象线蓝色线宽0.05MM
地面粉色线宽0.6MM
填充灰色线宽0.05
（2）做图要整洁.准确。
根据三视图原理（长对正.高平齐.宽一致）标注时应先拉引线再标注尺寸。
（引线不能挡住标注尺寸）
（3）尺寸要清楚体现形位尺寸，不重复，遗漏。
（检查方式：以通过看图可再画图出来为原则）
（4）加上图框。
6.出前期施工图（原始结构图.布局方案图.布局间距图.地板水路位置示意图.电路
位置示意图）
7.找寻设计方案资料
（1）确定图纸数量（如门样，立面要注意）
（2）确定色彩及风格（整体性.相容性.造型整体性）
(3) 要有1－2个突出亮点（不管用什么光源.材料.造型.方式达到我们所需要的
方式。
(4) 查找相关资料（如书，网上查找）
（5）效仿及改变方式抄。
8.整合施工图（天顶结构图.天顶示意图.天顶光源图.天顶大样图.家居图.立面图.
门头原始图.门头示意图.门头结构及大样图.色卡.）
9，设计资料准备完整，找设计总监确认，交给制图人员开始制作效果图
六出效果图
1，准备设计效果参照图片，设计家具贴图，地板贴图，墙纸贴图，家具模型，分别放入两个文件家里面，1材质 2 模型
2，提供设计图纸的布局图纸，吊顶图纸（解说即可，可不用画剖面图，必须注释清楚标高），立面图纸（家具图纸的剖面示意图要有），灯具图
纸（灯具安放位置要有）。
七，效果图发给客户确认，沟通设计内容，风格，颜色等。
八，确认设计效果图后，通知客户支付设计尾款，把效果图发给设计总监确认。
九，整理施工图相互审核查阅，打印施工图小样。
十，交给设计总监审核施工图，发图通知客户到达时间。
