初中数学九年级上册《灯光与影子
北师大版初三九年级数学上册43灯光与影子说课PPT课件
初三数学上册课件
教材分析 教法学法 教学设计 教学程序 教学评价
物体在光线的照射下，会在地面或墙壁上留 下它的影子，这就是初投三数影学上（册课p件 rojection)现象.
A
太阳光
木杠
设计意图：让学生指明学 习方向,明确学习任务.
地平线
木杠的影子
A’
生活中处处都存在太阳光与影子,太 阳光投影是什么投影呢?它有什么性质？
初三数学上册课件
教材分析 教法学法 教学设计 教学程序 教学评价
（1）固定投影面，改变小棒或三角形、矩形、圆 形纸片的摆放位置和方向，它们的影子分别发生了什 么变化？（2）固定小棒或纸片，改变投影面的摆放位 置和方向，它们的影子分别发生了什么变化？
• 物体在太阳光下形成的影子随着物体与投影面位
置关系的改变而改变
• 在同一时刻,不同物体高度与其影子长度的比相等.
设计意图:理解本课的知识脉络，并使重点
突出，加深学生对新知识的理解，促使能力的
形成. “小结”的目的在于知识构建的不断完
善.
初三数学上册课件
五
我认为,评价并不仅仅是考试,并不是小测,它是
初三数学上册课件
北师大版九年级第四章 视图与投影
太阳光与影子
（第一课时）
初三数学上册课件
教学目标
• 知识技能
了解平行投影的含义,能够确定物体在太阳光下的
影•子过; 程掌握与并方应法用目平行标投影性质（物体在太阳光下形
成的影子随着物体与投影面位置关系的改变而改变；
互相•情平感行的、物态体度影、长与价实值长观成正目比标）.
C’ B”
C”
学生丙影长

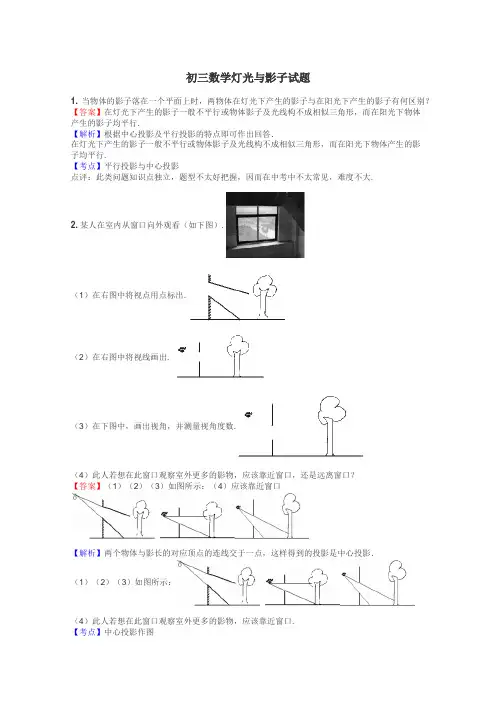

初三数学灯光与影子试题
初三数学灯光与影子试题1.当物体的影子落在一个平面上时，两物体在灯光下产生的影子与在阳光下产生的影子有何区别？【答案】在灯光下产生的影子一般不平行或物体影子及光线构不成相似三角形，而在阳光下物体产生的影子均平行.【解析】根据中心投影及平行投影的特点即可作出回答．在灯光下产生的影子一般不平行或物体影子及光线构不成相似三角形，而在阳光下物体产生的影子均平行.【考点】平行投影与中心投影点评：此类问题知识点独立，题型不太好把握，因而在中考中不太常见，难度不大.2.某人在室内从窗口向外观看（如下图）.（1）在右图中将视点用点标出.（2）在右图中将视线画出.（3）在下图中，画出视角，并测量视角度数.（4）此人若想在此窗口观察室外更多的影物，应该靠近窗口，还是远离窗口？【答案】（1）（2）（3）如图所示：（4）应该靠近窗口【解析】两个物体与影长的对应顶点的连线交于一点，这样得到的投影是中心投影．（1）（2）（3）如图所示：（4）此人若想在此窗口观察室外更多的影物，应该靠近窗口.【考点】中心投影作图点评：作图能力是学生必须具备的基本能力，因为此类问题在中考中比较常见，一般以作图题形式出现，属于基础题，难度不大.3.以下各图是某人站在室内，由远及近逐渐靠近窗口观察室外的一组照片。
（1）按此人逐渐靠近窗口的顺序，这5张照片的顺序应为__________；（2）说出此人观察室外的视角由大到小的顺序.【答案】（1）②→④→③→⑤→④（2）视角由大到小的顺序为④⑤③④②【解析】根据中心投影的特点和规律依次分析各个图形即可判断.（1）按此人逐渐靠近窗口的顺序，这5张照片的顺序应为②→④→③→⑤→④；（2）视角由大到小的顺序为④⑤③④②.【考点】中心投影的特点和规律点评：此类问题主要考查学生对生活中的常见现象的理解能力，在中考中比较常见，一般以选择题、填空题形式出现，属于基础题，难度不大.4.太阳光线形成的投影是_________，灯光形成的投影是_________.【答案】平行投影，中心投影【解析】直接根据平行投影和中心投影的形成原因填空即可.太阳光线形成的投影是平行投影，灯光形成的投影是中心投影.【考点】平行投影和中心投影点评：概念问题是数学学习的基础，很重要，但此类问题往往知识点比较独立，故在中考中不太常见，常以填空题、选择题形式出现，属于基础题，难度一般.5.将一个三角板放在太阳光下，它所形成的投影是_________，也可能是_________.【答案】三角形，一条线段【解析】根据太阳高度角不同，所形成的投影也不同，即可判断．当三角板与阳光平行时，所形成的投影为一条线段；当它与阳光形成一定角度但不垂直时，它所形成的投影是三角形．【考点】平行投影的特点点评：利用数学知识分析身边中的现象是数学学科的指导思想，体现了“数学来源于生活，服务于生活”.6.已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能_____，也可能_________.【答案】平行，在同一直线上【解析】根据平行投影的特点和规律即可判断.已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能平行，也可能在同一直线上.【考点】平行投影的特点点评：利用数学知识分析身边中的现象是数学学科的指导思想，体现了“数学来源于生活，服务于生活”.7.矩形在光线下的投影，可能是_________或_________也可能是_________.【答案】平行四边形，矩形，线段【解析】根据矩形的摆放方式与光线的夹角的不同，其投影会有三种可能情况．当矩形倾斜摆放时，其投影为平行四边形，当矩形与光线垂直摆放时，其投影为矩形，当矩形与光线平行摆放时，其投影为线段.【考点】投影与光线、物体摆放方式的关系点评：此类问题主要考查学生对生活中的常见现象的理解能力，在中考中比较常见，一般以选择题、填空题形式出现，属于基础题，难度不大.8.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较_________.【答案】远【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．由题意可得小明离灯光较远．【考点】中心投影的特点点评：此类问题主要考查学生对生活中的常见现象的理解能力，在中考中比较常见，一般以选择题、填空题形式出现，属于基础题，难度不大.9.一物体在光线下的投影是椭圆形的，则该物体的形状是_________形，也可能是_________形.【答案】椭圆，圆【解析】应分物体与水平面平行和不平行两种情况进行分析．当物体与水平面平行时，该物体的形状为椭圆，当物体与水平面不平行时，物体的形状有可能是圆．【考点】中心投影点评：此类问题主要考查学生对生活中的常见现象的理解能力，在中考中比较常见，一般以选择题、填空题形式出现，属于基础题，难度不大.10.给出以下命题，命题正确的有（）①太阳光线可以看成平行光线，这样的光线形成的投影是平行投影②物体的投影的长短在任何光线下，仅与物体的长短有关③物体的俯视图是光线垂直照射时，物体的投影④物体的左视图是灯光在物体的左侧时所产生的投影⑤看书时人们之所以使用台灯是因为台灯发出的光线是平行的光线.A．1个B．2个C．3个D．4个【答案】B【解析】根据平行投影及中心投影的定义及特点依次分析各小题即可判断．①太阳光线可以看成平行光线，这样的光线形成的投影是平行投影，正确；②物体的投影的长短在任何光线下，不仅与物体的长短有关，还与光线与物体所成的角度有关，错误；③物体的俯视图是光线垂直照射时，物体的投影，正确；④物体的左视图是灯光在物体的右侧时所产生的投影，错误；⑤看书时人们之所以使用台灯是因为台灯发出的光线是平行的光线，错误，所以①③正确，故选B．【考点】平行投影及中心投影点评：此类问题综合性强，主要考查学生对基本图形的性质的熟练应用程度，在中考中比较常见，在各种题型中均有出现，需多加关注.。
北师大版数学九年级上册4.3.1《灯光与影子》说课稿
北师大版数学九年级上册4.3.1《灯光与影子》说课稿一. 教材分析《灯光与影子》这一节是北师大版数学九年级上册第4.3.1节的内容。
本节内容是在学生已经掌握了平面几何的基本知识，如点、线、面的基础上，引入灯光与影子的概念，让学生通过观察、分析、推理、归纳等数学活动，探索灯光与影子之间的关系，进一步理解几何图形的性质。
二. 学情分析九年级的学生已经具备了一定的几何知识基础，对平面几何的基本概念有了初步的理解。
但学生在解决实际问题时，往往还停留在死记硬背的层面，缺乏对几何图形的深入理解和灵活运用。
因此，在教学过程中，我需要引导学生通过观察、实践、推理等方法，主动探索灯光与影子之间的关系，提高学生解决问题的能力。
三. 说教学目标1.知识与技能：让学生理解灯光与影子的概念，掌握灯光与影子之间的关系，能运用灯光与影子的知识解决实际问题。
2.过程与方法：通过观察、实践、推理等方法，培养学生探索几何图形的性质的能力。
3.情感态度与价值观：激发学生对数学的兴趣，培养学生的观察能力、思考能力和创新能力。
四. 说教学重难点1.教学重点：理解灯光与影子之间的关系，掌握灯光与影子在几何图形中的应用。
2.教学难点：如何引导学生通过观察、实践、推理等方法，探索灯光与影子之间的关系。
五. 说教学方法与手段1.教学方法：采用问题驱动法、案例分析法、小组合作法等，引导学生主动参与课堂，提高学生的思考能力和创新能力。
2.教学手段：利用多媒体课件、几何模型等教具，帮助学生直观地理解灯光与影子之间的关系。
六. 说教学过程1.导入新课：通过一个生活中的实例，如夜晚路灯下的影子，引导学生观察并思考灯光与影子之间的关系。
2.探究新知：让学生分组讨论，每组选择一个几何图形，利用几何模型或者画图工具，观察并分析灯光与影子之间的关系。
然后各组汇报交流，总结出灯光与影子的一般规律。
3.巩固提高：出示一些实际问题，让学生运用灯光与影子的知识解决。
如：在舞台上，如何摆放灯光和物体，使得物体的影子呈现出特定的形状。

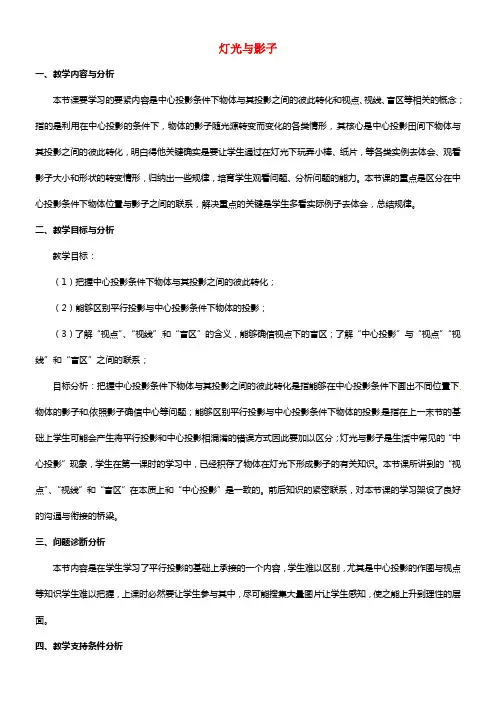

九年级数学上册《4.3 灯光与影子》教学设计
灯光与影子一、教学内容与分析本节课要学习的要紧内容是中心投影条件下物体与其投影之间的彼此转化和视点、视线、盲区等相关的概念；指的是利用在中心投影的条件下，物体的影子随光源转变而变化的各类情形，其核心是中心投影田间下物体与其投影之间的彼此转化，明白得他关键确实是要让学生通过在灯光下玩弄小棒、纸片，等各类实例去体会、观看影子大小和形状的转变情形，归纳出一些规律，培育学生观看问题、分析问题的能力。
本节课的重点是区分在中心投影条件下物体位置与影子之间的联系，解决重点的关键是学生多看实际例子去体会，总结规律。
二、教学目标与分析教学目标：（1）把握中心投影条件下物体与其投影之间的彼此转化；（2）能够区别平行投影与中心投影条件下物体的投影；（3）了解“视点”、“视线”和“盲区”的含义，能够确信视点下的盲区；了解“中心投影”与“视点”“视线”和“盲区”之间的联系；目标分析：把握中心投影条件下物体与其投影之间的彼此转化是指能够在中心投影条件下画出不同位置下物体的影子和依照影子确信中心等问题；能够区别平行投影与中心投影条件下物体的投影是指在上一末节的基础上学生可能会产生将平行投影和中心投影相混淆的错误方式因此要加以区分；灯光与影子是生活中常见的“中心投影”现象，学生在第一课时的学习中，已经积存了物体在灯光下形成影子的有关知识。
本节课所讲到的“视点”、“视线”和“盲区”在本质上和“中心投影”是一致的。
前后知识的紧密联系，对本节课的学习架设了良好的沟通与衔接的桥梁。
三、问题诊断分析本节内容是在学生学习了平行投影的基础上承接的一个内容，学生难以区别，尤其是中心投影的作图与视点等知识学生难以把握，上课时必然要让学生参与其中，尽可能搜集大量图片让学生感知，使之能上升到理性的层面。
四、教学支持条件分析由于本节课需要给学生列举的实例要求较多，在课堂难以大量给学生展现灯光与影子之间的关系，因此选择到多媒体教室，利用课件给学生展现各类实例，有利于帮忙学生去明白得本节课的内容。
北师大版数学九年级上册4.3《灯光与影子》教学设计2
北师大版数学九年级上册4.3《灯光与影子》教学设计2一. 教材分析《灯光与影子》是北师大版数学九年级上册第4.3节的内容，本节主要让学生了解生活中影子的形成和变化，探究投影的性质，学会用数学的视角观察和理解现实世界。
通过学习本节内容，学生能够更好地将数学知识与实际生活相结合，提高解决问题的能力。
二. 学情分析九年级的学生已经具备了一定的空间想象能力和抽象思维能力，对生活中的一些现象有自己独特的理解和认知。
但部分学生可能对光线、影子的形成和变化还缺乏直观的认识，因此，在教学过程中，教师需要注重引导学生从生活中发现数学，用数学的眼光去观察和理解世界。
三. 教学目标1.让学生了解生活中的影子现象，知道影子是由于光的直线传播形成的。
2.让学生通过观察、操作、思考、交流等活动，掌握投影的性质，提高空间想象能力。
3.培养学生的观察能力、动手操作能力和团队协作能力，提高学生运用数学知识解决实际问题的能力。
四. 教学重难点1.重点：了解影子现象，掌握投影的性质。
2.难点：对光线、影子的形成和变化有深刻的认识，能用数学知识解释生活中的现象。
五. 教学方法1.情境教学法：通过创设生活情境，引导学生发现和探究影子现象。
2.动手操作法：让学生亲自动手操作，观察和记录影子的形成和变化。
3.小组讨论法：培养学生团队协作能力，提高学生解决问题的能力。
4.引导发现法：教师引导学生发现问题，激发学生思考，培养学生独立解决问题的能力。
六. 教学准备1.准备一些与影子相关的图片、视频等教学资源。
2.准备投影仪、幕布等教学设备。
3.准备一些手工操作材料，如卡片、剪刀、胶水等。
七. 教学过程1.导入（5分钟）利用图片、视频等教学资源，引导学生关注生活中的影子现象，激发学生学习兴趣。
2.呈现（10分钟）通过投影仪展示一些影子形成的图片，让学生观察和描述影子的形成过程，引导学生了解影子是由于光的直线传播形成的。
3.操练（10分钟）让学生分组进行动手操作，观察和记录不同角度、不同光线条件下影子的形成和变化。
北师大版-数学-九年级上册-4.3灯光与影子
北师大版九年级上第四章第三节灯光与影子（一）教案一、教学目标：（一）知识与技能1、经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用．2、通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化．3、能区别平行投影与中心投影条件下物体的投影．（二）过程与方法1、经历实践、探索的过程．培养学生的实践、探索能力．2、由观察、想象进行中心投影条件下物体与其投影之间的相互转化，训练学生的观察、想象能力．（三）情感态度与价值观1、经历观察、实验、想象等数学活动过程，发展合情推理能力，能有条理地、清晰地阐述自己的观点．2、初步认识数学与人类生活的密切联系及对人类历史发展的作用，体验数学活动充满着探索与创造．3．学会与人合作，并能与他人交流思维的过程和结果．二、教学重点：1、通过实践、探索，归纳中心投影的含义．2、能进行中心投影条件下物体与其投影之间的相互转化．3、能根据投影判断是平行投影还是中心投影．教学难点教学难点：1.通过实践、探索，归纳中心投影的含义．2.平行投影与中心投影的区别．三、教学过程：(一)提出问题，引入新课大家看过皮影戏吗?你知道什么是皮影戏吗?皮影戏是怎样演出来的呢?皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲．表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐．皮影戏的原理实际上就是用灯光把剪影照射在银幕上，在现实生活中我们也经常可见有关灯光与影子的实例．比如，在灯光下．做不同的手势可以形成各种各样的手影．上面我们说的皮影与手影都是在灯光照射下形成的影子．灯光与影子在日常生活中有着非常广泛的应用，这节课我们就来探讨一下这个话题．（二）推进新课1．中心投影的含义．取一些长短不等的小棒和三角形、矩形纸片，用手电筒(或台灯)等去照射这些小棒和纸片．问题1：请大家先想象一下．小棒和三角形、矩形纸片在灯光照射下的影子是什么样子的? （小棒的影子是小棒，三角形、矩形纸片的影子还是三角形和矩形．）问题2：(1)固定手电筒(或台灯)，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化?问题3：(2)固定小棒和纸片，改变手电简(或台灯)的摆放位置和方向，它们的影子发生了什么变化?(1)固定手电筒(或台灯)时，改变小棒或纸片的摆放位置和方向，它们的影子将变大或变小，当改变小棒或纸片的位置时，位置距离灯光越近，影子越大；距离越远，影子越小，当不改变位置只改变方向时，影子随着方向的改变而改变．(2)固定小棒和纸片，改变手电筒(或台灯)的摆放位置，影子随着物体与手电筒(或台灯)之间距离的缩小而增大；改变手电筒(或台灯)的方向，影子随着发生变化．问题4：大家再讨论一下，手电筒或台灯发出的光线与太阳光线是否相同?（太阳光线是平行光线，手电筒或台灯发出的光线可以看成是从一点发出的．）定义：探照灯、手电筒、路灯和台灯的光线可以看成是从一个点发出的，像这样的光线所形成的投影称为中心投影(central projection)．2．由实物与影子确定路灯的位置刚才我们通过实践，总结出了灯光的光线?可以看成是从一点发出的，由此可知，在同—灯光下物体的影子与物体上对应点的连线肯定过灯泡所在位置，利用这个原理，我们做—下练习．确定下图中路灯灯泡所在的位置．根据刚才我们的讨论可知，在同一灯光下物体的影子与物体上对应点的连线过灯泡所在位置，那么如何找物体与影子上的对应点呢?找一对对应点可以吗?这是本题的关键，请大家互相交流，分析：找一对对应点不行，因为一条直线肯定过灯泡所在位置，但究竟是直线上哪一点呢?我们不能肯定，因此要找两对对应点，它们的连线的交点即为灯泡所在地．在找对应点时，一般要找关键点，如三角形找三个顶点，四边形也找四个顶点，线段找端点，其余部分的对应点不好找，也找不准．本题中找木杆的顶端和影子的顶端即可．解：如下图，过一根木杆的顶端及其影子的顶端作一条直线，再过另一根木杆的顶端及其影子的顶端作一条直线，两线相交于点O.点O就是路灯灯泡所在的位置．3．议一议(区分是太阳光线还是灯光光线)我们已经学习了太阳光线与灯光的光线，请大家互相讨论它们各自的特点是什么?如何区分它们?（太阳光线是平行光线，灯光的光线是从一点发出的，如下图所示．因此在判断是太阳光线还是灯光光线时，只要看光线呈什么形就可得出结论．）练习：(1)下图是两棵小树在同一时刻的影子，请在图中画出形成树影的光线．它们是太阳的光线还是灯光的光线?与同伴进行交流．(2)下图的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示)，并与同伴交流这样做的理由．分析：由刚才我们的讨论可知，先找两对物体与影子的对应点，然后连接它们找交点，由两条光线可大致判断它们是否平行．若光线平行则为太阳光线，若光线相交即为灯光光线．(1)是灯光的光线；(2)是太阳光线．这样做的理由是：因为太阳光线是平行光线，而灯光光线是由一点发出的光线，因此分别找到两对对应点以后，过这两对对应线作直线，若两直线平行即为太阳光线，若两直线相交即为灯光光线．五、小结本节课我们先由皮影戏引出灯光与影子这个话题，接着经历实践、探索的过程．掌握了中心投影的含义，进一步根据灯光光线的特点，由实物与影子来确定路灯的位置，并与上节课相联系，找到了太阳光线与灯光光线各自的特点，根据特点宋区分形成树影的光线，是太阳光线还是灯光的光线，并能画出在同一时刻另一物体的影子，还要求大家不仅要自己动手实践，还要和同伴互相交流．同时要用自己的语言加以描述，做到手、嘴、脑互相配合，培养大家的实践操作能力，合作交流能力，语言表达能力．六、作业1、晚上，小华在马路的一侧散步，对面有一路灯，当小华笔直地往前走时，他在这盏路灯下的影子也随之向前移动．小华头顶的影子所经过的路径是怎样的？它与小华所走的路线有何位置关系?解：(1)小华头顶的影子所经过的路径是一条直线；(2)它与小华行走的路线是平行的．北师大版九年级上第四章第三节灯光与影子（二）教案一、教学目标：（一）知识与技能1、经历实践、探索的过程，了解视点、视线、盲区的概念。
初中数学九年级上册灯光与影子-课件
实践活动2：
在路灯下走动，观察自己影子的变化。（结论：离点光源 越近物体的影子就越短。）
初中数学资源网
灯照 光射
灯 光与太 阳光线 有什么 不同？
物 体
投 影 面
影 子
探照灯、手电筒、
路灯和台灯的光线可 以看成是从一点出发 的，像这样的光线所 形成的投影称为中心 投影
初中数学资源网
根据要求完成下列图片：
图1：用线段表示出小红行至B处时，她在路灯
A下的影子.
C
B
ห้องสมุดไป่ตู้
A
初中数学资源网
图2：根据小红在路灯A下的影子，判断其身高 并用线段表示.
C
B
A
初中数学资源网
例：确定图中路灯灯泡所在的位置.
O
怎样确定一个点？
解：过一根木杆的顶端作一条直线，再过另一 根木杆的顶端作一条直线，两直线交于一点O. 点O就是路灯灯泡所在的位置.
是其晚上的俯视图?
(2) (1)
初中数学资源网
作业：习题4.4
初中数学资源网
(3)下图是两棵小树在同一时刻的 影子.请你在图中画出形成树影 的光线.它们是太阳的光线下形 成的还是灯光下形成的?画出同 一时刻旗杆的影子,并与同伴交 流这样做的理由.
平行光线
初中数学资源网
太阳光线
如图(1),中间是一盏路灯,周围有一圈栏杆, 图(2)是其两幅俯视图(图中只画出了部分情形),其 中一幅是白天阳光下的俯视图,另一幅是这盏路灯 下的俯视图.你认为哪个是其白天的俯视图?哪个
初中数学资源网
(2) 同一时刻，两根木棒的影子 如图，请画出图中另一根木棒的影 子。
初中数学资源网
数学北师大版九年级上册投影与中心投影.3灯光与影子1
独立 作业
知识的升华
P131习题4.4 1、2、3题
祝你成功！
同 学 们 再 见 ！
P
解：如图点P就是 此时路灯光源的位置。
例2：下图是两棵小树在同一时刻的影子.
请你在图中画出形成树影的光线.它们 是太阳的光线下形成的还是灯光下形 成的?画出同一时刻旗杆的影子,并与 同伴交流这样做的理由. 平行光线
太阳光线
A B
(2) (1)
走进中考
1、（09年浙江）下面结论正确的有 (
B
)
①物体在任何光线的照射下，影子的方向都是相同的 ②物体在路灯的照射下，影子的方向与路灯的位置有关 ③在同一时刻，物体在阳光的照射下，影子的方向是相 同的 ④物体在阳光的照射下，影子的长短仅与物体的长短有 关 A、1个 B、2个 C、 3个
B
② 如果此时小刚的影子
F
C
D
E
与姐姐小丽的影子一 样长，你能在图中画 出表示小刚身高的线 段吗？
例3
⒈如果两棵小树的影子方向相同，能判断它们 是平行投影吗？ 2.如果两棵小树的影子方向相同，且树高与 影长不成比例，能判断它们是中心投影吗？
3.如果两棵小树影子的方向相反，能判断它们 是中心投影吗？
课后反思 1、课题要在叙述的同时板书，与太阳光与影子对比着讲，完成二者区别的板书 2、增加学生的参与，比如让学生拿个手电筒体会改变光源或物体位置 影子的方向与长度的变化，让学生在大屏幕上指出该如何画光线等 3、学生严办提前布置
D、4个
2、(09年河北)如图是小亮晚上在广场上散步的示意图，图中线段 AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆， 点P表示照明灯的位置。 （1）在小亮由B处沿BD所在的方向行走的过程中，他在地面上 的影子的变化情况为 越来越长 （2）请你在图中画出小亮站在AB处的影子 （3）当小亮离开灯杆的距离OB=4.4m时，身高（AB）为 1.6m的小亮的影长为1.6m，问当小亮离开灯杆的距离OD=6m时 小亮的影长是多少米？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
它们是太 阳的光线还是灯 光的光线?
(1)下图是两棵小树在同 一时刻的影子.请你在图 中画出形成树影的光线.
它们不是平行光线
它们是发散光线
它们是灯光的光线！
(3)下图是两棵小树在同一时刻的 影子.请你在图中画出形成树影 的光线.它们是太阳的光线下形 成的还是灯光下形成的?画出同 一时刻旗杆的影子,并与同伴交 流这样做的理由.
A下的影子.
C
B
A
图2：根据小红在路灯A下的影子，判断其身高 并用线段表示.
C
B
A
例：确定图中路灯灯泡所在的位置.
O
怎样确定一个点？
解：过一根木杆的顶端作一条直线，再过另一 根木杆的顶端作一条直线，两直线交于一点O. 点O就是路灯灯泡所在的位置.
(2) 同一时刻，两根木棒的影子 如图，请画出图中另一根木棒的影
平行光线
太阳光线
如图(1),中间是一盏路灯,周围有一圈栏杆, 图(2)是其两幅俯视图(图中只画出了部分情形),其 中一幅是白天阳光下的俯视图,另一幅是这盏路灯 下的俯视图.你认为哪个是其白天的俯视图?哪个
是其晚上的俯视图?
(2) (1)
作业：习题4.4
个人观点供参考，欢迎讨论！
实践活动2：
在路灯下走动，观察自己影子的变化。（结论：离点光源 越近物体的影子就越短。）
灯照 体
投 影 面
影 子
探照灯、手电筒、
路灯和台灯的光线可 以看成是从一点出发 的，像这样的光线所 形成的投影称为中心 投影
根据要求完成下列图片：
图1：用线段表示出小红行至B处时，她在路灯
第四章 视图与投影 4.3 灯光与影子
实践活动1：
取一些长短不等的小棒和三角形、矩形 纸片，用手电筒（或台灯）等去照射这些 小棒和纸片。
（1）固定手电筒（或台灯），改变 小棒或纸片的摆放位置和方向，它们的影 子分别发生了什么变化？
（2）固定小棒和纸片，改变手电筒 （或台灯）的摆放位置和方向，它们的影 子发生了什么变化？
