滚动轴承材料选用及其热处理
GCr15汽车滚动轴承的热处理工艺设计
设备选择
1．球化退火设备 该炉适用于低合金钢、GCr15轴承钢中
小型零件的球化退火处理等。实现温度P ID自动控制、定时间隔送料、故障报警 记录、自动安全逻辑操作、进出料自动 检测及计数功能，可提供生产日报表等 功能。它的工艺流程是进料 → 预热 → 保温 → 强风冷却(等温转变)→ 保温(等 温分解)→ 出料 。
热处理设计
GCr15钢C曲线
GCr15轴承钢的工艺流程
1.加工路线 材料→冲压或锻制毛坯（材料加热）→热处理（退火）→车削加工→热处理
（淬火、回火）→研磨加工。 2. 锻造工艺设计 锻造是利用锻压机械对金属坯料施加压力，使其产生塑性变形，已获得具有
一定机械性能、一定形状和尺寸的锻件的加工方法。查阅《热处理工艺规范 数据手册》可以找出GCr15轴承钢的锻造工艺的加热温度、始锻温度冷却方 式，本设计具体的锻造工艺参数如表1所示。
轴承钢球化退火温度：GCr15钢为780～810℃，锻件经特殊热处理后，其 退火温度应降低10～20℃。其球化退火工艺曲线如图5所示。
最终热处理工序—淬火、低温回火
淬火目的：淬火可使零件获得高的硬度和耐磨性，高 的接触疲劳寿命和可靠性，高的尺寸稳定性。
回火目的：GCr15轴承钢回火目的是在保持高硬度的 条件下，消除残余内应力，防止开裂，并能使亚稳组 织转变为相对稳定的组织，从而稳定尺寸，提高韧性， 获得良好的综合力学性能。
(2)合金元素的影响： 铬是轴承钢的主要化学成分，铬能够提高淬透性，减少过热倾向，提高 低温回火稳定性。硅、锰在轴承钢中主要提高淬透性。镍在渗碳轴承钢中能 使钢的韧性和塑性有所提高，镍可以提高钢对疲劳的抗力和减小钢对缺口的 敏感性。钼在钢中能提高淬透性和热强性，防止回火脆性，增加在某些介质 中的抗蚀性。
滚动轴承钢的分类,特性用途,性能和化学成分
滚动轴承钢的分类,特性⽤途,性能和化学成分滚动轴承钢滚动轴承钢按使⽤特点可分为：⾼碳铬轴承钢（全淬透型轴承钢）、渗碳轴钢（表⾯硬化型轴承钢）、不锈轴承钢和⾼温轴承钢四⼤类。
⼀、⾼碳铬轴承钢1．⾼碳铬轴承钢的牌号、特性及及⽤途⾼碳铬轴承钢具有⾼的接触疲劳强度和耐磨性能，许多牌号属全淬透型钢，如GCr15GCr15SiMn、GCr15SiMo、GCr18Mo。
但由于有的轴承需要⼼部具有良好韧性⽽表⾯需要⾼硬度，因⽽⼜发展出限制淬透性轴承钢，如GCr4。
①GCr15（全淬透型钢）GCr15是⾼碳铬轴承钢的典型钢种，在淬⽕、回⽕后有⾼的硬度、耐磨性和接触疲劳强度。
其热加⼯性能和可加⼯性良有好，淬透性适中，但焊接性差。
GCr15的⽩点敏感性⼤，但当采⽤真空脱⽓精炼的轴承⾥，此缺陷可消除。
⽤于制造壁厚≤12mm、处径≤250mm的滚动轴承套圈，或制造直径≤22mm的圆锥、圆柱、球⾯滚⼦及全部尺⼨的滚针。
也可⽤于制造模具、量具和⽊⼯⼑具及⾼弹性极限、⾼疲劳强度的机械零件。
②GCr15SiMn（⾼淬透型钢）在GCr15钢的基础上提⾼硅、锰含量，因⽽淬透性、弹性极限、耐磨性均⽐GCr15好。
由其制作的滚动轴承件的使⽤温度不宜超过180℃。
⽤于制造壁厚>12mm、外径>120mm的滚动轴承套圈、直径>50mm的钢球及直径>22mm的圆锥、圆柱、球⾯滚⼦及全部尺⼨的滚针。
其他⽤途与GCr15相同。
③GCr15SiMo（⾼淬透型钢）在GCr15基础上增加含硅量，添加了钼。
其淬透性⾼，耐磨性好，疲劳强度⾼、综合性能良好。
适于制造⼤尺⼨范围的滚动轴承套圈及钢球、滚柱等。
④GCr18Mo（⾼淬透型钢）在GCr15基础上加⼊质量分数0.15%~0.25%的钼，并提⾼了含各量，因⽽淬透性、耐磨性均提⾼警惕。
可进⾏下贝⽒体等温淬⽕，达到与马⽒体淬⽕相近的硬度和耐磨性，⽽且钢的冲击、断裂韧度和抗弯强度都得到提⾼，因⽽提⾼了钢的综合⼒学性能和寿命。
高碳铬轴承钢滚动轴承零件热处理技术条件
高碳铬轴承钢滚动轴承零件热处理技术条件高碳铬轴承钢滚动轴承零件热处理技术条件热处理是一项重要的工艺，在高碳铬轴承钢滚动轴承零件的生产过程中起着至关重要的作用。
通过适当的热处理工艺条件，可以显著改善轴承零件的性能，提高其耐磨性、耐疲劳性和寿命，从而保障其在各种工况下的可靠运行。
首先，对于高碳铬轴承钢滚动轴承零件的热处理，要合理选择热处理温度。
一般来说，淬火温度应在750-800摄氏度之间，保温时间应根据轴承零件的厚度和尺寸进行合理调整。
淬火温度过高会导致过度退火，降低轴承零件的硬度和强度，而淬火温度过低又会使得淬透性变差，影响轴承零件的整体性能。
其次，对于高碳铬轴承钢滚动轴承零件的热处理，要注意适当的淬火介质的选择。
一般来说，可以选择水作为淬火介质，但也要根据具体情况进行调整。
如果轴承零件较大或形状复杂，可以选择油或沥青作为淬火介质，以保证零件的均匀淬火效果。
另外，高碳铬轴承钢滚动轴承零件的回火工艺也是十分重要的环节。
回火可以消除淬火过程中产生的应力，减少零件的脆性，提高其韧性。
一般来说，回火温度在150-250摄氏度之间，保温时间要根据零件的硬度和尺寸进行合理调整。
此外，对于高碳铬轴承钢滚动轴承零件的热处理，要注意在整个热处理过程中的冷却速度控制。
快速冷却可以使轴承零件达到良好的淬火效果，但过快的冷却速度也会增大零件的应力，导致开裂和变形的风险。
因此，冷却速度要根据具体的轴承零件尺寸和形状进行适当调整，以保证零件的质量和性能。
总而言之，高碳铬轴承钢滚动轴承零件的热处理技术条件包括合理选择热处理温度、淬火介质的选择、回火工艺以及冷却速度的控制。
只有在合适的工艺条件下进行热处理，才能确保高碳铬轴承钢滚动轴承零件具有良好的性能和可靠性。
因此，在实际生产中，我们必须严格按照相应的技术条件进行热处理操作，并进行必要的监控和测试，以确保最终产品的质量和性能达到要求。
滚动轴承材料
滚动轴承材料
滚动轴承是一种常见的机械元件，用于减小机械摩擦和承载重量。
滚动轴承材料的选择对于轴承的使用寿命和性能起着至关重要的作用。
本文将介绍几种常见的滚动轴承材料。
1. 钢材：钢材是最常用的滚动轴承材料。
它具有良好的强度和耐磨性，能够承受高压和高温。
钢材可以通过热处理来提高其硬度和强度，以适应不同的应用场景。
根据使用环境和要求，常见的钢材包括碳钢、合金钢和不锈钢等。
2. 陶瓷材料：陶瓷材料在滚动轴承中也得到了广泛应用。
陶瓷材料具有低密度、高硬度和耐磨性的特点，能够在高速和高温环境下工作。
陶瓷材料还具有绝缘性能和抗腐蚀性，适用于特殊的工业领域。
常见的陶瓷材料包括氧化铝和硼氮化硅等。
3. 聚合物材料：聚合物材料在滚动轴承中的应用也日益增多。
聚合物材料具有轻质、绝缘和低摩擦的特点，能够降低摩擦和能量损失。
聚合物材料还具有耐腐蚀性和低噪音的特点，适用于一些对噪音要求较高的应用场景。
常见的聚合物材料包括聚四氟乙烯（PTFE）和聚酰亚胺（PI）等。
4. 涂层材料：在一些特殊的应用场景中，还可以使用涂层材料来改善滚动轴承的性能。
通过在轴承表面涂覆一层特殊的材料，可以提高轴承的耐磨性、耐腐蚀性和润滑性能。
常见的涂层材料包括涂硬膜、涂陶瓷和涂聚合物等。
总的来说，滚动轴承材料的选择应根据具体的应用环境、要求
和性能来确定。
不同的材料具有不同的特点和优劣势，需要根据实际需求进行选择。
随着技术的发展，还会不断出现新的材料，以满足更高的要求和挑战。
汽车轴承材料及热处理技术浅析

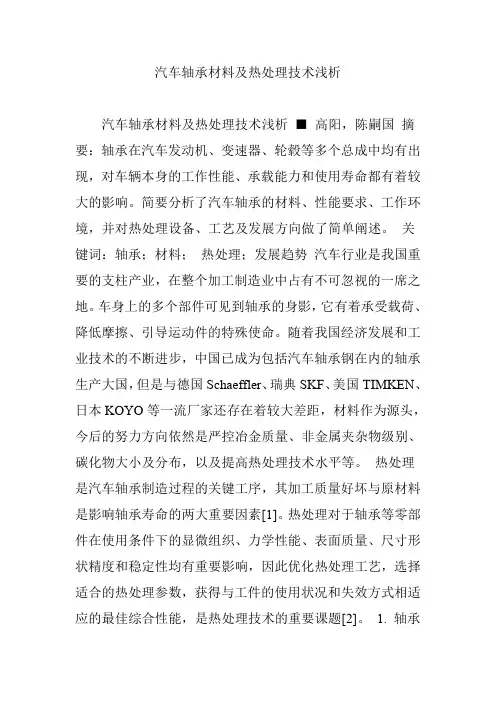

汽车轴承材料及热处理技术浅析汽车轴承材料及热处理技术浅析■高阳，陈嗣国摘要：轴承在汽车发动机、变速器、轮毂等多个总成中均有出现，对车辆本身的工作性能、承载能力和使用寿命都有着较大的影响。
简要分析了汽车轴承的材料、性能要求、工作环境，并对热处理设备、工艺及发展方向做了简单阐述。
关键词：轴承；材料；热处理；发展趋势汽车行业是我国重要的支柱产业，在整个加工制造业中占有不可忽视的一席之地。
车身上的多个部件可见到轴承的身影，它有着承受载荷、降低摩擦、引导运动件的特殊使命。
随着我国经济发展和工业技术的不断进步，中国已成为包括汽车轴承钢在内的轴承生产大国，但是与德国Schaeffler、瑞典SKF、美国TIMKEN、日本KOYO等一流厂家还存在着较大差距，材料作为源头，今后的努力方向依然是严控冶金质量、非金属夹杂物级别、碳化物大小及分布，以及提高热处理技术水平等。
热处理是汽车轴承制造过程的关键工序，其加工质量好坏与原材料是影响轴承寿命的两大重要因素[1]。
热处理对于轴承等零部件在使用条件下的显微组织、力学性能、表面质量、尺寸形状精度和稳定性均有重要影响，因此优化热处理工艺，选择适合的热处理参数，获得与工件的使用状况和失效方式相适应的最佳综合性能，是热处理技术的重要课题[2]。
1. 轴承材料在汽车上的应用众所周知，轴承由外圈、内圈、滚动体（球、圆柱、锥形或滚针等）和保持架四大部分构成，有的带有密封圈，除了密封圈和部分保持架外，其余的制造材料主要是轴承钢。
选择汽车轴承的类型与型号时，主要依据承受的负荷性质、方向、大小、实际部位的工作环境，以及对轴承的刚度、极限转速、寿命、精度等方面的要求，一般由设计人员完成。
轴承在整车上的应用十分广泛，并且随车辆类型、安装部位和生产厂家的变化而变化，如图1所示。
笔者曾走访过国内的一些重要汽车轴承供应商，譬如上海人本、浙江万向精工、湖北新火炬、常州光洋、洛阳东升、重庆长江等，下面仅结合汽车动力系统（发动机中的交流发电机、空调电磁离合器、张紧轮和惰轮等轴承）、驱动系统（变速器中的轴齿、差速器、离合器等轴承）、轮毂轴承等相关产品作简要介绍。
PPT-滚动轴承钢及其热处理
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
3
二、滚动轴承钢的化学成分及应用
B、合金元素：主要加入Cr以提高淬透性、形成 、合金元素：主要加入 以提高淬透性 以提高淬透性、 合金碳化物、细化组织、降低过热敏感性、 合金碳化物、细化组织、降低过热敏感性、提高抗 蚀性， 蚀性，不同牌号含量 0.4 ～1.65﹪；加入 Si、Mn ﹪ 、 提高淬透性； 提高淬透性、 提高淬透性；加入 Mo提高淬透性、提高抗回火稳 提高淬透性 定性；加入RE改善夹杂物的形态分布 细化晶粒、 改善夹杂物的形态分布、 定性；加入 改善夹杂物的形态分布、细化晶粒、 提高韧性。 提高韧性。 C、高的冶金质量：应具有高的纯洁度和良好的 、高的冶金质量： 组织均匀性等，特别对非金属夹杂含量、碳化物偏 组织均匀性等，特别对非金属夹杂含量、 析度等严格控制。 析度等严格控制。
Sieyuan Electric
Copyright © Sieyuan Electric Co., Ltd. All Rights Reserved.
4
二、滚动轴承钢的化学成分及应用
代表牌号如GCr15、GCr15SiMn，见GB/T 、 代表牌号如 ， 18254《高碳铬轴承钢》。 《高碳铬轴承钢》 （2）应用：广泛用于制造各种中小轴承零件。 ）应用：广泛用于制造各种中小轴承零件。 3、渗碳轴承钢 、 成分属优质渗碳钢，牌号如G20CrMo、 成分属优质渗碳钢，牌号如 、 G20CrNiMo，见GB/T3203《渗碳轴承钢技术条 ， 《 件》。 主要用于制造承受强烈冲击载荷或大型机械用轴 承零件，如冶金、矿山机械、农用机械、 承零件，如冶金、矿山机械、农用机械、机车轴承 等。
滚动轴承的热处理
滚动轴承的热处理目的：提高滚动轴承强度、韧性、耐磨性、抗疲劳强度以及良好的尺寸稳定性。
同时通过特殊的热处理是其具有耐腐蚀、耐高温，防磁等特性。
常用的热处理方式有：退火（Th），它是将金属加热到所需的温度并经过一定时间的保温，然后再缓慢冷却（一般是随炉冷却），退火可降低金属的硬度和脆性，增加塑性，消除内应力等。
正火（Z），它是将金属加热到临界温度以上，并经过一定时间的保温，然后在静止的空气中冷却。
正火可以细化晶粒，改善机械性能鱼切削性能。
淬火（C）,它是将金属加热到所需温度，保温后放入淬火剂中冷却，是温度骤然降低。
淬火可增加金属的硬度，但会降低其塑性。
回火，它是将淬火后的金属重新加热到一定的温度然后再用一定的方式进行冷却。
根据回火温度的不同回火可分为，高温回火，中温回火以及低温回火。
回火的目的是为了消除因淬火产生的内应力，降低硬度和脆性，以获得所需的机械性能。
调质，即是所说的淬火加高温回火，这样可以得到所需的强度和韧性。
经过调质处理的钢一般叫调质钢，多指中碳钢和中碳合金结构钢。
钢中的主要金相组织：奥氏体（A）它是碳溶于γ-Fe中形成的固溶体，具有面心立方结构，溶碳能力较铁素体强，机械性能随含碳量的变化而变化，由于它是固溶体，所以不论含碳多少，塑性都很好，而且无磁性。
碳素钢在727°C以上平衡组织中才能看见奥氏体，在有些合金钢中，由于合金元素的作用，在室温下也能得到奥氏体。
铁素体（F）它是碳溶于α-Fe中形成的固溶体，具有体心立方结构，溶碳能力极小，所以也叫纯铁体。
其性能也与纯铁极为相似，即强度、硬度很低，塑性韧性很高，在768°C一下又磁性。
渗碳体（Fe3C）,铁与碳形成的化合物，含碳高达6.69%，晶格结构很复杂，其硬度大脆性大，强度低塑性几乎为零。
各种轴类热处理要求及材质要求
各种轴类热处理要求及材质要求一、工作条件以及材料与热处理要求1.条件:在滑动轴承中工作,υ周＜2m/S,要求表面有较高在硬度的小轴,心轴.如机床走刀箱、变速箱小轴..要求:45、50,形状复杂的轴用40Cr、42MnVB.调质,HB228-255,轴颈处高频淬火,HRC45-502.条件:在滑动轴承中工作,υ周＜3m/S,要求硬度高、变形小,如中间带传动装置的小轴要求:40Cr、42MnVB调质,HB228-255,轴颈高频淬火,HRC45-50.3.条件:υ周≥2m/S,大的弯曲载荷及摩擦条件下的小轴，如机床变速箱小轴。
要求:15、20、20Cr、20MnVB渗碳,淬火,低温回火,HRC58-62.4.条件:高载荷的花键轴,要求高强度和耐磨,变形小.要求:45高频加热,水冷,低温回火,HRC52-58.5.条件:在滚动或滑动轴承中工作,轻或中等负荷,低速,精度要求不高,稍有冲击,疲劳负荷可忽咯的主轴,或在滚动轴承中工作,轻载,υ＜1m/s的次要花键轴.要求:45调质,HB225-255(如一般简易机床主轴)6.条件:在滚动或滑动轴承中工作,轻或中等负荷转速稍高.ρυ≤150N.m/(cm^2.s),精度要求高,冲击,疲劳负荷不大.要求:45正火或调质,HB228-255,轴颈或装配部位表面淬火,HRC45-50.7.条件:在滑动轴承中工作,中或重载,转速较高ρυ≤400N.m/cm^2.S,精度较高,冲击、疲劳负荷不大.要求:40Cr调质,HB228-255或HB248-286,轴颈表面淬火,HRC≥54,装配部位表面淬火HRC≥45.8.条件:其他同上,但转速与精度要求比上例高,如磨床砂轮主轴.要求:45Cr、42CrMo其他同上,表面硬度HRC≥56.9.条件:在滑动或滚动轴承中工作,中载、高速、心部强度要求不高,精度不太高,冲击不大,但疲劳应力较大,如磨床,重型齿轮铣床等主轴.要求:20Cr渗碳,淬火,低温回火,HRC58-62.10.条件:在滑动或滚动轴承中工作,重载,高速(ρυ≤400N.m/cm^2.s)冲击,疲劳应力都很高.要求:18CrMnTi20Mn2B20CrMnMoVA渗碳淬火低温回火HRC≥59.11.条件:在滑动轴承中回转,重载,高速,精度很高≤0.003mm,很高疲劳应力,如高精度磨床镗床主轴.要求:38CrAlMoA调质硬度HB248-286:轴颈渗氮,硬度HV≥900.12.条件:电动机轴,主要受扭.要求:35及45正火或正火并回火,HB187及HB217.13.条件:水泵轴,要求足够抗扭强度和防腐蚀.要求:3Cr13及4Cr131000-1050℃油液,硬度分别为HRC42及HRC48.1U14.条件:C616-416车床主轴,45号钢(1)承受交变弯曲应力,扭转应力,有时还受冲击载荷.(2)主轴大端内锥孔和锥度处圆,经常与卡盘,顶针有相对摩擦.(3)花键部分经常磕碰或相对滑动(4)在滚动轴承中动转,中速,中载.要求:(1)整体调质后硬度HB200-230,金相组织为索氏体.(2)内锥孔和外圆锥面处硬度HRC45-50,表面3-5mm风金相组织为屈氏体和少量回火马氏体.(3)花键部分硬度HRC48-53,金相组织同上15.条件:跃进-130型载重(2.5吨)汽车半轴承受冲击、反复弯曲疲劳和扭转,主要瞬时超载而扭断,要求有足够的抗弯、抗扭、抗疲劳强度和较好的韧性要求:40Cr35CrMo42CrMo40CrMnMo40Cr调质后中频表面淬火,表面硬度HRC≥52,深度4-6mm,静扭矩6900N.m,疲劳≥30万次,估计寿命≥30万km金相组织:索氏体+屈氏体(原用调质加高频淬火寿命仅为4万km)二、备注:1.(1-8)备注:主轴与轴类材料与热处理选择必须考虑受力大小、轴承类型和主轴形状及可能引起的热处理缺陷.在滚动轴承或轴颈上有轴套在滑动轴承中回转,轴颈不需特别高的硬度,可用45、45Cr,调质,HB220-250,50Mn,正火或调质HRC28-35.在滑动轴承中工作的轴承应淬硬,可用15、20Cr,渗碳,淬火,回火到硬度HRC56-62,轴颈处渗碳深度为0.8-1mm.直径或重量较大的主轴渗碳较困难,要求变形较小时,可用45或40Cr在轴颈处作高频淬火.高精度和高转速(＞2000r/min)机床主轴尚须采用氮化钢进行渗氮处理,得到更高硬度.在重载下工作的大断面主轴,可用20SiMnVB或20CrMnMoVBA,渗碳,淬火,回火,HRC56-62.2.(9)备注:内心强度不高,受力易扭曲变形表面硬度高,宜作高速低负荷主轴.热处理变形较大.3.(10)备注:心部有较高的σb及αk值，表面有高的硬度及耐磨性.有热处理变形.4.(11)备注:很高的心部强度,表面硬度极高,耐磨和变形量小.5.(12)备注:860-880℃正火|6.(13)备注:或1Cr131100℃油淬,350-400℃回火,HRC56-62.7"7.(14)备注:加工和热处理步骤:下料→锻造→正火→粗加工→调质→半精车外圆,钻中心孔,精车外圆,铣键槽→锥孔及处圆锥局部淬火,260-300℃回火→车各空刀槽,粗磨处圆,滚铣花键槽→花键高频淬火,240-260℃加火→精磨.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 1 0.17-0.37 0.17-0.37 ≤0.8
Mn
0.2-0.4 0.25-0.45 0.95-1.25 0.2-0.4 0.25-0.4 0.6-0.9 0.9-1.2 0.8-1.1 0.8-1.1 0.3-0.65 0.3-0.65 0.6-0.95 0.3-0.6 0.5-0.8 ≤0.8 ≤0.8 ≤0.8
二、常用轴承材料选择（见表 1）
材料牌号
表 1：材料选用一览表
钢类别
工作载荷
热处理方案
G8Crl5
GCrl5
GCrl5SiMn
GCrl5SiMo GCr18Mo G55 G55Mn G70Mn 20CrMnTi 12Cr2Ni4 20CrNi3 20CrNiMo 38CrMoAl
42CrMo
高碳铬轴承钢
0.08 0.08 0.47-0.54 0.38-0.45 0.65-0.75
0.15-0.35 0.15-0.35 0.45-0.75 0.65-0.85 0.2-0.4 0.15-0.35 0.15-0.35 0.15-0.35 0.17-0.37 0.17-0.37 0.17-0.37 0.17-0.37 0.2-0.45 0.17-0.37 ≤0.8 ≤0.8 ≤0.8
材料牌号
C
Si
G8Crl5 GCrl5 GCrl5SiMn GCrl5SiMo GCr18Mo G55 G55Mn G70Mn 20CrMnTi 12Cr2Ni4 20CrNi3 20CrNiMo 38CrMoAl 42CrMo 95Crl8 102Crl8Mo 65Cr14Mo4V 06Cr18Ni11Ti 06Cr17Ni12Mo2Ti 50CrNi 42CrMo 7Mn15Cr2Al3V2WMo
W 0.5-0.8
Mo
0.3-0.4 0.15-0.25
0.15-0.25 0.15-0.25 15-0.25 0.4-0.7 0.5-0.8
2-3 0.15-0.25 0.5-0.8
Ti 0.04-0.1 ≥5C
Al 0.7-1.1 2.3-3.3
表 3 22 种轴承用材料热处理要求
奥氏体不锈钢 （低温下使用）
中碳合金钢 （大尺寸轴承）
低载荷、中等冲击
固溶处理+渗氮
重载荷、中等冲击 机加前：淬火+回火
7Mn15Cr2Al3V2WMo
工具钢 （无磁轴承）
重载荷、中等冲击 固溶处理+时效
三、常用轴杆类材料化学成分及热处理要求
轴承材料化学成份及热处理要求见表 2、表 3。
表 2 22 种轴承用材料化学成分
1.0-1.4
Cr 1.35-1.65 1.40-1.65 1.40-1.65 1.40-1.70 1.65-1.95
1.0-1.35 1.2-1.75 0.6-0.95 0.35-0.65 0.35-1.65 0.9-1.2 17-19 16-18 13-15
17-19 16-18 0.45-0.75 0.9-1.2 2.0-2.5
0.75-0.85 0.95-1.05 0.95-1.05 0.95-1.05 0.95-1.05 0.52-0.6 0.52-0.6 0.65-0.75 0.17-0.23 0.10-0.17 0.17-0.23 0.17-0.23 0.35-0.42 0.38-0.45 0.9-1.0 0.95-1.1 0.6-0.7
2 2 0.5-0.8 0.5-0.8 14.5-16.5
化学成分 %
P
0.025 0.025 0.025 0.025 0.025 0.025 0.025 0.025 0.02 0.02 0.02 0.02 0.02 0.02 0.035 0.035 0.035 0.045 0.045
0.02 0.03
碳素轴承钢 渗碳钢 渗氮钢 （精密轴承）
重载荷、低冲击
球化退火+淬火+回火
低载荷、低冲击
淬火+回火
重载荷、高冲击
渗碳淬火+回火
重载荷、中等冲击； 淬火+回火+渗氮
95Crl8 102Crl8Mo 65Cr14Mo4V
高碳铬不锈轴承钢
(腐蚀介质或高温下使用)
重载荷、低冲击；
淬火+回火
06Cr18Ni11Ti 06Cr17Ni12Mo2Ti 50CrNi 42CrMo
S
Ni
0.02 0.02 0.02 0.02 0.02 0.015 0.015 0.015 0.02 0.02 0.02 0.02 0.02 0.02 0.03 0.03 0.03 0.03 0.03
0.02 0.03
3.2-3.75 2.7-3.25 0.35-0.75
9.0-12.0 10-14
滚动轴承材料选用及其热处理
一、材料选用依据和原则
轴承是机械设备中一种重要零部件，也是应用最广泛的标准件之一。它的作用是支 撑机械旋转体，降低其运动过程中的摩擦系数和能量损耗。轴承可分为滚动轴承和滑动轴 承两大类，本文仅适用与滚动轴承。
本文对于无磁轴承、低温下轴承、精密轴承、高温轴承、大尺寸轴承也提出材料选 择和独立见解，这些一般资料是查阅不到的。
