各类传感器标校方法
传感器标校操作规程
传感器标校员操作规程
1、将待调传感器悬挂于调校台上，一次只能调校一种传感器，若调校另一种传感器需用空气将气室内的气样冲干净，再行调校。
2、接通电源，预热二十分钟。
3、根据安装地点环境调校报警点、断电点、复电点。
4、调校零点，在新鲜空气中调整数码管在0.00-0.03%之间。
5、调精度，先打开气瓶气阀，后打开标校流量调节阀，用小流量向传感器通入1%-2%的甲烷气体，在显示值缓慢上升的过程中，观察报警值和断电值。
然后调节流量控制阀，将流量调节至200ml/min，使其测量值稳定显示，持续时间大于90s。
调整显示值与校准气浓度一致。
甲烷传感器误差不大于±10%，一氧传感器不大于±5%。
6、退出按调精度方法重新调校一次。
7、调校完毕应按退出键保存。
8、填写调校记录，测试人员签字。
、。
各类传感器标校方法
各类传感器标校方法一、一氧化碳传感器标校方法1零点调校按要求正确连接好传感器，接通电源，本安传感器即进入工作状态。
在新鲜空气中预热20分钟后，观察传感器的显示值是否为零，若有偏差，则请遥控器对准传感器显示窗，按动遥控器上的选择键，使显示窗内的小数码管显示“1”松开选择键，然后同时按住遥控器的上升键和下降键，此时传感器显示值应归零。
按遥控器状态键可继续进行传感器其它功能调校。
2精度调校在完成传感器的零点标校后，第二步是传感器的精度调校。
具体方法是：将通气罩旋在传感头气室的上面，不能太松动保证通气效果。
然后通入浓度约200ppm左右的一氧化碳标准气样，通气流量控制在200ml/min。
此时传感器显示窗内的数字显示应与通入的一氧化碳浓度值相同，持续时间大于180s。
若有偏差，则请将遥控器对准传感器显示窗，轻轻按动遥控器上的选择键，使显示窗内的小数码管显示“2”，然后再根据需要分别按动遥控器的上升键和下降键，直至显示窗内的显示值与实际通入的一氧化碳气体浓度值相同为止。
3报警点调校首先使传感器进入正常工作状态，然后将遥控器对准传感器显示窗，按动遥控器的选择键，使显示窗内的小数码管显示“3”，然后再根据需要分别按动传感器的上升键和下降键，将此时传感器的显示值（即报警点）调节为所需要的数值即可完成本传感器报警点的设置。
4自检传感器的此项功能主要用来检查传感器自身的工作是否正常。
具体方法是：按动遥控器上的选择键，使传感器显示窗内的小数码管显示“4”，此时传感器应显示：200并同时报警，信号输出口应同时输出对应的520HZ频率信号。
5显示左起第一位功能显示：“1”—调零“2”—调精度“3”—调报警点“4”—自检后三位：测量值显示（单位：1×10-6CO）特别提醒：每次对传感器部分参数进行调校后。
断电之前，都必须先再次按动遥控器上的选择键，使显示窗内的小数码管显示的数字循环至消隐，此时传感器即将重新调校后的参数存入单片机。

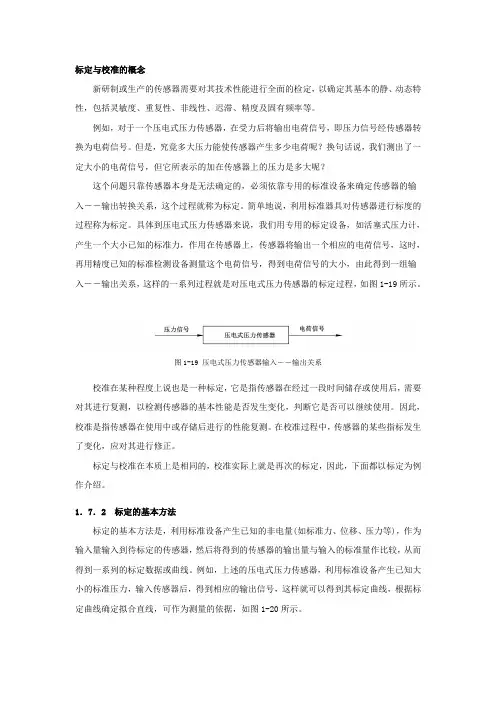

传感器的标定与校准
标定与校准的概念新研制或生产的传感器需要对其技术性能进行全面的检定，以确定其基本的静、动态特性，包括灵敏度、重复性、非线性、迟滞、精度及固有频率等。
例如，对于一个压电式压力传感器，在受力后将输出电荷信号，即压力信号经传感器转换为电荷信号。
但是，究竟多大压力能使传感器产生多少电荷呢？换句话说，我们测出了一定大小的电荷信号，但它所表示的加在传感器上的压力是多大呢？这个问题只靠传感器本身是无法确定的，必须依靠专用的标准设备来确定传感器的输入――输出转换关系，这个过程就称为标定。
简单地说，利用标准器具对传感器进行标度的过程称为标定。
具体到压电式压力传感器来说，我们用专用的标定设备，如活塞式压力计，产生一个大小已知的标准力，作用在传感器上，传感器将输出一个相应的电荷信号，这时，再用精度已知的标准检测设备测量这个电荷信号，得到电荷信号的大小，由此得到一组输入――输出关系，这样的一系列过程就是对压电式压力传感器的标定过程，如图1-19所示。
图1-19 压电式压力传感器输入――输出关系校准在某种程度上说也是一种标定，它是指传感器在经过一段时间储存或使用后，需要对其进行复测，以检测传感器的基本性能是否发生变化，判断它是否可以继续使用。
因此，校准是指传感器在使用中或存储后进行的性能复测。
在校准过程中，传感器的某些指标发生了变化，应对其进行修正。
标定与校准在本质上是相同的，校准实际上就是再次的标定，因此，下面都以标定为例作介绍。
1．7．2 标定的基本方法标定的基本方法是，利用标准设备产生已知的非电量(如标准力、位移、压力等)，作为输入量输入到待标定的传感器，然后将得到的传感器的输出量与输入的标准量作比较，从而得到一系列的标定数据或曲线。
例如，上述的压电式压力传感器，利用标准设备产生已知大小的标准压力，输入传感器后，得到相应的输出信号，这样就可以得到其标定曲线，根据标定曲线确定拟合直线，可作为测量的依据，如图1-20所示。
风速传感器标校操作细则
风速传感器标校操作细则
一、启动风速的标校
1、将JJE2与JJE3连好，JJE3背后的开关位于启动电源处。
2、将风速传感器水平放入仪器中，盖上玻璃盖以及风速探测器。
3、按JJE3的启动键，慢慢调节风速，注意JJE2中风速传感器有
没有开始转动，当风速传感器刚开始转动时记录此时JJE2上
风速探测器的数值。
4、手动使风速传感器停止转动，变换风杯的方位（变化90°），
重新按步骤3进行测试。
5、完成后按照区域自动站风速传感器启动风速性能要求，判定被
测风速传感器启动风速是否合格。
二、风速标校
1、将风速传感器的风杯取下，将轴承与JJE3的速度输出相连
2、JJE3后面的选择开关置于风速位置。
3、将风速传感器与主控器连接好，通过串口线连接电脑。
4、通过读取前面速度旋钮调节的风速和风速传感器读取的风速
值，进行比较。
5、按标校仪器记录表要求，依次测量多组数据并记录
6、合格后对记录表进行复核，复核没有问题，颁发合格证书。
7、标定结束后，整理仪器设备，打扫卫生
附：区域自动站风速传感器性能要求：风速最大允许误差±（0.5+0.03V）m/s(注：V为实际风速值) 启动风速≤0.6m/s。
多个称重传感器校准方法
多个称重传感器校准方法多个称重传感器校准方法可真是个有趣又重要的事儿呢！先来说说步骤吧。
第一步得把称重传感器都安装好，就像搭积木一样，要摆放得稳稳当当。
每个传感器的位置可不能马虎，要按照设计要求来，不然就像一群没排好队的士兵，怎么能打好仗呢？接下来呢，要准备好标准的砝码，这砝码就像是裁判手中的哨子，是衡量准确与否的关键。
把砝码依次放在传感器能感应到的地方，然后记录下每个传感器对应的读数。
这过程中要反复多测几次呀，为啥呢？因为只测一次就像只看了一眼就下结论，太草率啦！注意事项可不少哦。
在安装传感器的时候，一定要确保其连接牢固，要是松松垮垮的，那测量出来的数据肯定是乱七八糟的，就像一个摇摇晃晃的桌子，上面的东西能放稳吗？还有啊，周围的环境也很重要。
不能有太多的震动或者干扰源，这就好比在考试的时候，如果周围很吵闹，考生能静下心来好好答题吗？在这个校准过程中，安全性和稳定性可太重要啦。
安全性嘛，比如说那些大型的称重设备，要是传感器校准不好突然出问题，可能会导致重物掉落之类的危险情况，那可不得了，简直就是一颗随时会爆炸的炸弹啊！稳定性呢，稳定的校准过程就像盖房子打地基，地基不稳房子能结实吗？如果校准过程中数据跳动很大，那这个称重系统就像在波涛汹涌的大海上航行的小船，随时可能翻船。
再讲讲应用场景吧。
在工厂里，多个称重传感器经常被用在大型货物称重上，像那些巨大的钢铁原材料或者成吨的粮食。
还有在物流行业，用来称量包裹的总重量。
它的优势可多了，多个传感器一起工作就像一群蚂蚁抬东西，单个蚂蚁力量有限，但是一群蚂蚁就能搬动很重的食物啦。
多个传感器可以分担重量，能更准确地称量比较重的物体，这难道不厉害吗？举个实际案例吧。
有个矿石加工厂，他们有一个很大的称重平台，上面安装了好几个称重传感器。
一开始的时候，称重的数据总是不太准确，这可把工作人员急坏了，就像热锅上的蚂蚁。
后来他们按照正确的校准方法，仔细地安装好传感器，用标准砝码认真校准。
传感器效调校操作规程
传感器调校操作规程1、安全测控仪器设备必须定期调校。
安全监控设备每月必须调校、测试1次。
2、安全测控仪器使用前和大修后，必须按产品使用说明书的要求测试、调校合格方能下井。
3、采用载体催化原件的甲烷传感器必须使用校准气样和空气样在设备设置地点调校，便携式甲烷检测报警仪在仪器维修室调校，每15天1次。
甲烷电闭锁功能和风电闭锁功能每15天一次。
低浓度甲烷传感器调校方法：（1）、配备器材：、传感器效验仪（标准气体（按煤矿实际情况配备0.5、1.0、2.0%CH4）、配套的减压阀、气体流量计和橡胶软管，空气样等。
）。
（2）、调校前首先检查气瓶和流量阀装配位置是否正确，各连接处是否连接正确可靠。
（3）、效验仪的使用①、导气管与被检传感器连接。
②、首先对传感器进行“校零”，缓慢打开空气瓶瓶阀，调整流量调节阀，流量分别为150-200ml/min进行空气“校零”测试。
（“校零”前仪器是在进入工作状态至少20分钟后）。
观察LED数字显示是否为零，若有偏差，可将遥控器对准传感器显示窗,轻轻按动遥控器上的选择键，使小数码管显示为“1”，然后再同时按动遥控器上的上升键和下降键，使仪器完成校零工作。
使用后关闭空气阀。
③、然后对传感器进行精度调节。
用同“校零”的方法打开标气样瓶瓶阀，调整流量，流量值同上，将通气罩插入传感器气室外面，通入标准甲烷气或预先制好的甲烷气，其浓度按实际地点设定报警断电值选用与之相近的标准气样，气体流量控制在150-200ml/min以上，此时，仪器的数字显示应指示在预先配制的标准甲烷气上，若有偏差，可将要控器对准传感器显示窗，轻轻按动遥控器上的选择键，使小数码管显示为“2”，需增加，按动遥控器上的上升键;若需减少，再按动遥控器上的下降键，使显示值与甲烷浓度值相对应。
④、在通气显示值缓慢上升的过程中，观察报警值与断电值，测量值稳定显示持续时间不得小于90秒。
显示值与校准值浓度应一致，如果经过调校后，显示值与实际标气值相差超过5%以上，说明此传感器故障，必须进行更换合格的传感器。
标校传感器流程
标校传感器流程
标校传感器流程主要包括以下步骤：
首先，对新购置或长期未使用的传感器进行外观检查，确保无明显损坏；其次，将传感器接入专业标校设备，设定对应的标定参数；接着，按照制造商提供的标定规程，施加已知的输入信号，如温度、压力、振动等；然后，记录传感器输出的电信号值，与理论值进行对比分析；若有偏差，通过软件或硬件方式进行校准调整，直至传感器输出与实际输入一致；最后，保存校准结果，出具校准报告，并在日常使用中定期进行复校，确保传感器长期稳定性和准确性。
传感器的标定方法
传感器的标定方法传感器标定是指通过一系列实验和技术手段，对传感器进行参数的测量和调整，以确保传感器输出与被测量的物理量之间的准确关系。
传感器标定方法多种多样，根据不同的传感器类型和应用领域有所差异。
下面将介绍一些常见的传感器标定方法。
1. 建模法标定：建模法是一种常用的传感器标定方法，它通过将传感器的输入和输出建立数学模型，通过实验测量和数据拟合得到模型的参数，从而实现传感器的标定。
常用的建模方法有线性回归、多项式拟合、神经网络等。
例如，在温度传感器中，可以通过将温度传感器输入的电压信号与温度之间建立线性或非线性关系的模型进行标定。
2. 标准物质法标定：标准物质法是一种传感器标定的重要方法，它通过使用已知浓度的标准物质来对传感器进行标定。
例如，气体传感器可以使用标准气体品，电导传感器可以使用标准电解液，光学传感器可以使用标准光源等。
通过将传感器输出与标准物质的浓度进行比较，可以计算传感器的灵敏度、零点漂移等参数。
3. 对比法标定：对比法是一种通过将待标定传感器与已标定的传感器进行比较来进行标定的方法。
例如，压力传感器可以使用静水压力来进行对比标定，通过将待标定传感器与已标定传感器同时暴露在相同的静水压力下，比较两者的输出信号差异，可以得到待标定传感器的准确度。
4. 自标定法标定：自标定法是一种能够实时对传感器进行标定的方法，它利用传感器本身的特性和内部结构来实现标定。
例如，加速度传感器可以通过自标定法来校准，它通过检测传感器在不同加速度条件下的输出信号，得到传感器的灵敏度和零点偏移，并进行自动校正。
5. 外部参考法标定：外部参考法是一种使用外部参考量对传感器进行标定的方法。
例如，使用GPS 定位系统对地磁传感器进行标定，通过将传感器所在位置的真实地磁场与传感器输出信号进行比较，可以得到传感器的准确度和校准系数。
总之，传感器标定是确保传感器输出与被测量物理量之间准确关系的重要步骤。
在进行传感器标定时，需要选择合适的标定方法，并根据具体需求和应用场景进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各类传感器标校方法
一、一氧化碳传感器标校方法
1零点调校
按要求正确连接好传感器，接通电源，本安传感器即进入工作状态。
在新鲜空气中预热20分钟后，观察传感器的显示值是否为零，若有偏差，则请遥控器对准传感器显示窗，按动遥控器上的选择键，使显示窗内的小数码管显示“1”松开选择键，然后同时按住遥控器的上升键和下降键，此时传感器显示值应归零。
按遥控器状态键可继续进行传感器其它功能调校。
2精度调校
在完成传感器的零点标校后，第二步是传感器的精度调校。
具体方法是：将通气罩旋在传感头气室的上面，不能太松动保证通气效果。
然后通入浓度约200ppm左右的一氧化碳标准气样，通气流量控制在200ml/min。
此时传感器显示窗内的数字显示应与通入的一氧化碳浓度值相同，持续时间大于180s。
若有偏差，则请将遥控器对准传感器显示窗，轻轻按动遥控器上的选择键，使显示窗内的小数码管显示“2”，然后再根据需要分别按动遥控器的上升键和下降键，直至显示窗内的显示值与实际通入的一氧化碳气体浓度值相同为止。
3报警点调校
首先使传感器进入正常工作状态，然后将遥控器对准传感器显示窗，按动遥控器的选择键，使显示窗内的小数码管显示“3”，然后再
根据需要分别按动传感器的上升键和下降键，将此时传感器的显示值（即报警点）调节为所需要的数值即可完成本传感器报警点的设置。
4自检
传感器的此项功能主要用来检查传感器自身的工作是否正常。
具体方法是：按动遥控器上的选择键，使传感器显示窗内的小数码管显示“4”，此时传感器应显示：200并同时报警，信号输出口应同时输出对应的520HZ频率信号。
5显示
左起第一位功能显示：
“1”—调零“2”—调精度“3”—调报警点“4”—自检
后三位：测量值显示（单位：1×10-6CO）
特别提醒：每次对传感器部分参数进行调校后。
断电之前，都必须先再次按动遥控器上的选择键，使显示窗内的小数码管显示的数字循环至消隐，此时传感器即将重新调校后的参数存入单片机。
否则，将导致此次调校无效。
6保养
1、传感器的零点、测试精度都需要定期调校，调校期限为15天/次。
气体流量为200ml/min。
2、使用人则应经常擦拭仪器外部的煤尘、污垢，尤其是传感头部位。
保持传感器的清洁、美观。
7传感器的基本误差应符合下列规定。
量程为（0~100）×10-6的基本误差
量程为（0~500）×10-6的基本误差
量程上限＞500×10-6的基本误差
二、甲烷传感器的标校方法
1零点调校
按要求正确连接好传感器，接通电源，本安传感器即进入工作状态。
在新鲜空气中预热20分钟后，观察传感器的显示值是否为零，若有偏差，则请遥控器对准传感器显示窗，按动遥控器上的选择键，使显示窗内的小数码管显示“1”松开选择键，然后同时按住遥控器的上升键和下降键，此时传感器显示值应归零。
按遥控器状态键可继续进行传感器其它功能调校。
调校零点，范围应控制在0.00%—0.03% CH4之内。
2精度调校
在完成传感器的零点标校后，第二步是传感器的精度调校。
具体方法是：将通气罩旋在传感头气室的上面，不能太松动保证通气效果。
然后通入浓度约2%CH4标准甲烷气样，通气流量控制在200ml/min。
此时传感器显示窗内的数字显示应与通入的甲烷标准气样浓度值相同，持续时间大于90s。
若有偏差，则请将遥控器对准传感器显示窗，轻轻按动遥控器上的选择键，使显示窗内的小数码管显示“2”，然后再根据需要分别按动遥控器的上升键和下降键，直至显示窗内的显示值与实际通入的甲烷气体浓度值相同为止。
3报警点调校
首先使传感器进入正常工作状态，然后将遥控器对准传感器显示窗，按动遥控器的选择键，使显示窗内的小数码管显示“3”，然后再根据需要分别按动传感器的上升键和下降键，将此时传感器的显示值
（即报警点）调节为所需要的数值即可完成本传感器报警点的设置。
4断电点设定、调节
待传感器入正常工作状态后，将遥控器对准传感器显示窗，按动遥控器上的选择键，使显示窗内的小数码管显示“4”，然后再根据需要分别按动遥控器的上升键或下降键，将显示窗内的数字调节为所需要的断电点即可完成本传感器断电点设定。
设置范围为0.5%CH4~1.50%CH4。
5自检
为了方便检查传感器工作是否正常，本传感器专门设计了自检功能。
具体的使用方法是：将遥控器对准传感器显示窗，按动遥控器上的选择键，使传感器显示窗内的小数码管显示“5”，此时传感器的显示值应为2.00，对应的输出信号值应为600HZ（或12mA)。
特别提醒：一旦对传感器部分参数进行调节后，断点之前，务必再次按动遥控器上的选择键，使显示窗内的小数码管显示的数字循环至消隐，方可使调校后的参数存入传感器的存贮器内。
否则，将导致此次调校无效。
6显示
左起第一位功能显示：
“1”—调零“2”—精度调节
“3”—调报警点“4”—调断电点
“5”—自检
后三位：测量值显示（单位：%CH4）
7保养
1、传感器的零点、测试精度都需要定期调校，调校期限为15天/次。
气体流量为200ml/min。
2、使用人则应经常擦拭仪器外部的煤尘、污垢，尤其是传感头部位。
保持传感器的清洁、美观。
8传感器的误差应符合下列规定（单位：% CH4）。
