数字加法显示电路
加法运算电路讲解
加法运算电路讲解
加法运算电路是一种用于进行数字加法运算的电路。
它由逻辑门和加法器组成，可以将两个数字进行加法运算并输出结果。
下面是一个基本的加法运算电路的讲解：
1. 输入：加法运算电路有两个输入，即要相加的两个数字。
每个数字都是由多个二进制位组成的，所以输入的每一位将作为电路中的一个输入。
2. 加法器：加法器是加法运算电路的核心部分，它负责执行数字相加的运算。
常用的加法器有全加器和半加器。
全加器可以将两个二进制位加上进位位，得到一个和位和一个进位位。
半加器只能处理两个二进制位的和位，无法处理进位位。
3. 进位位：进位位用于处理数字相加时的进位。
在加法运算中，当两个二进制位相加得到的和大于等于2时，就会产生一个进位。
进位位是从低位到高位依次传递的。
4. 输出：加法运算电路的输出是两个数字相加的结果。
输出将由多个二进制位组成，每个位对应输入的一位。
总结起来，加法运算电路通过加法器对输入的两个数字进行相加，同时处理进位位，最终输出结果。
这样的电路可以用于各种数字计算，例如计算机中的算术运算。
4位加减法并行运算电路(包括拓展8位)
4位加减法并行运算电路(包括拓展8位)二○一二～二○一三学年第一学期电子信息工程系脉冲数字电路课程设计报告书班级：电子信息工程(DB)1004班课程名称：脉冲数字电路课程设计学时： 1 周学生姓名：学号：指导教师：廖宇峰二○一二年九月一、设计任务及主要技术指标和要求➢ 设计目的1. 掌握加/减法运算电路的设计和调试方法。
2. 学习数据存储单元的设计方法。
3. 熟悉集成电路的使用方法。
➢ 设计的内容及主要技术指标1． 设计4位并行加/减法运算电路。
2． 设计寄存器单元。
3． 设计全加器工作单元。
4． 设计互补器工作单元。
5． 扩展为8位并行加/减法运算电路（选作）。
➢ 设计的要求1． 根据任务，设计整机的逻辑电路，画出详细框图和总原理图。
2． 选用中小规模集成器件（如74LS 系列），实现所选定的电路。
提出器材清单。
3． 检查设计结果，进行必要的仿真模拟。
二、方案论证及整体电路逻辑框图➢ 方案的总体设计步骤一因为参与运算的两个二进制数是由同一条数据总线分时串行传入，而加法运算的时候需要两个数的并行输入。
所以需要两个寄存器分别通过片选信号，依次对两个二进制进行存储，分别在寄存器的D c B A Q Q Q Q 端口将两个4位二进制数变成并行输出； 步骤二 为了便于观察置入两个4位二进制数的数值大小，根据人们的习惯，在寄存器的输出端，利用两个七段译码器将二进制数转化为十进制数； 步骤三通过开关选择加/减运算方式；步骤四若选择加法运算方式，对所置入数送入加法运算电路进行运算；即：9)1001()0110()0011(222==+ 【十进制：963=+】又或：15)1111()0100()1011(222==+ 【十进制：15511=+】步骤五若选择减法运算方式，对所置入数送入减法运算电路进行运算；即：2)0010()0101()0111(222==- 【十进制：257=-】又或：10)1010()1101()0011(222=-=- 【十进制：10133-=-】步骤六为了便于观察最后的计算结果，以及对最后的计算结果的正确性能做出快速的判断，根据人们的习惯，同上，将计算出的结果输入七段译码器进行译码显示。
加减法运算器电路
加法器半加法器•输入：2 个 1 位二进制数字 A 和 B•输出：和 S 和进位 C全加法器•输入：2 个 1 位二进制数字 A 和 B，以及一个进位 C•输出：和 S 和进位 C加法器电路一个 n 位加法器可以由多个半加法器或全加法器级联而成。
例如，一个 4 位加法器可以由 4 个全加法器组成。
减法器半减法器•输入：2 个 1 位二进制数字 A 和 B•输出：差 D 和借位 B全减法器•输入：2 个 1 位二进制数字 A 和 B，以及一个借位 B•输出：差 D 和借位 B减法器电路一个 n 位减法器可以由多个半减法器或全减法器级联而成。
减法器通常使用补码来实现。
补码•正数的补码与本身相同。
•负数的补码是其绝对值的 1 的补码，即按位取反并加 1。
减法使用补码•将要减去的数求补码。
•将减数和补码相加。
•如果最高位为 0，则结果为正数。
•如果最高位为 1，则结果为负数，并舍弃最高位。
加减法运算器电路一个加减法运算器电路可以将两个 n 位二进制数字相加或相减。
它通常由以下组成：•一个 n 位加法器•一个 n 位减法器•一个选择器，用于根据控制信号选择加法或减法操作设计步骤1.确定位数：确定输入和输出的位数。
2.选择加法器和减法器：选择合适的加法器和减法器电路。
3.设计选择器：设计一个选择器，用于根据控制信号选择加法或减法操作。
4.连接电路：将加法器、减法器和选择器连接起来。
5.测试电路：使用各种输入对测试电路的正确性。

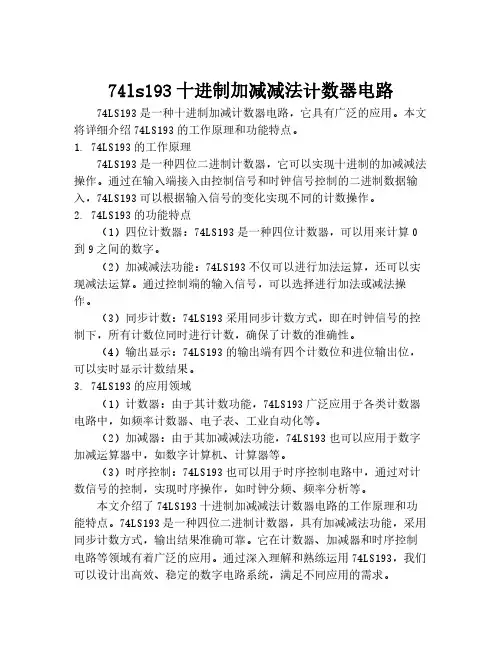

74ls193十进制加减减法计数器电路
74ls193十进制加减减法计数器电路74LS193是一种十进制加减计数器电路，它具有广泛的应用。
本文将详细介绍74LS193的工作原理和功能特点。
1.74LS193的工作原理74LS193是一种四位二进制计数器，它可以实现十进制的加减减法操作。
通过在输入端接入由控制信号和时钟信号控制的二进制数据输入，74LS193可以根据输入信号的变化实现不同的计数操作。
2.74LS193的功能特点（1）四位计数器：74LS193是一种四位计数器，可以用来计算0到9之间的数字。
（2）加减减法功能：74LS193不仅可以进行加法运算，还可以实现减法运算。
通过控制端的输入信号，可以选择进行加法或减法操作。
（3）同步计数：74LS193采用同步计数方式，即在时钟信号的控制下，所有计数位同时进行计数，确保了计数的准确性。
（4）输出显示：74LS193的输出端有四个计数位和进位输出位，可以实时显示计数结果。
3.74LS193的应用领域（1）计数器：由于其计数功能，74LS193广泛应用于各类计数器电路中，如频率计数器、电子表、工业自动化等。
（2）加减器：由于其加减减法功能，74LS193也可以应用于数字加减运算器中，如数字计算机、计算器等。
（3）时序控制：74LS193也可以用于时序控制电路中，通过对计数信号的控制，实现时序操作，如时钟分频、频率分析等。
本文介绍了74LS193十进制加减减法计数器电路的工作原理和功能特点。
74LS193是一种四位二进制计数器，具有加减减法功能，采用同步计数方式，输出结果准确可靠。
它在计数器、加减器和时序控制电路等领域有着广泛的应用。
通过深入理解和熟练运用74LS193，我们可以设计出高效、稳定的数字电路系统，满足不同应用的需求。
加法运算电路
加法运算电路是一种关键的数字电路，它被广泛应用于各种计算机和电子设备中，它可以对两个二进制数进行加法运算，并输出结果。
本文将详细介绍加法运算电路的工作原理以及它的基本设计和应用。
一、加法运算电路的工作原理加法运算电路是基于全加器的原理设计的，全加器是一种可以实现三个二进制数相加的电路，它包括两个输入和三个输出，分别是和值、进位以及输出值。
当两个二进制数相加时，进位信号是从高位到低位传递的，因此需要多个全加器级联使用，这样才能对两个多位二进制数进行加法运算。
二、加法运算电路的基本设计加法运算电路的基本设计需要满足以下要求：1、能够对两个二进制数进行加法运算；2、能够处理进位信号和溢出；3、具有高速和可靠的性能。
基于这些要求，加法运算电路可以采用不同的设计方法，其中最常见的是串行加法器和并行加法器。
串行加法器逐位相加，计算速度慢但结构简单，而并行加法器可以同时处理多位二进制数，因此计算速度快，但结构复杂。
三、加法运算电路的应用加法运算电路广泛应用于各种数字电路和计算机系统中，其中最常见的应用包括：1、算术逻辑单元：在计算机系统中，加法运算电路被设计为算术逻辑单元的一部分，负责处理整数和浮点数的加减法运算；2、信号处理：在音频和视频信号处理中，加法运算电路可用于对信号进行混合和平均；3、加密和解密：在信息安全和保密通信中，加法运算电路被广泛使用于各种加密和解密算法中。
四、总结加法运算电路是一种重要的数字电路，它可以对两个多位二进制数进行加法运算，并输出结果。
加法运算电路的设计需要考虑诸多因素，如计算速度、结构复杂度以及性能可靠性等。
在各种数字电路和计算机系统中，加法运算电路都有着广泛的应用。
加法器电路
加法器电路概述：加法器电路是一种基本的数字电路，用于将两个二进制数相加。
它是数字计算机中常用的关键部件之一。
在本文中，我们将探讨加法器电路的原理、分类、设计和应用。
一、原理加法器电路的原理基于基本的二进制加法规则。
在二进制加法中，相加的两个数字（0或1）称为位，而进位（carry）表示相邻位之间的进位情况。
加法器电路的任务是将这两个输入位和进位位相加，并产生正确的输出位和输出进位。
加法器电路的实现有多种方法，包括半加器、全加器和并行加法器。
1. 半加器：半加器是最基本的加法器电路，用于实现单个位的相加。
它有两个输入，即要相加的两个位（A和B），以及一个进位输入（Carry In）。
半加器的输出包括两个部分：和（Sum）和进位（Carry）。
和位表示两个输入位相加的结果，进位位表示进位情况。
半加器电路可以用逻辑门实现，如异或门和与门。
2. 全加器：全加器扩展了半加器的功能，用于实现两个位和一个进位位的相加。
除了输入位（A和B）和进位输入（Carry In），全加器还有一个输出进位（Carry Out）。
当两个输入位和进位位相加时，全加器产生两个输出：和位（Sum）和进位位（Carry Out）。
全加器电路可以通过组合多个半加器电路来实现。
3. 并行加法器：并行加法器是多位加法器的一种形式，用于实现多位的二进制数相加。
它在每一位上使用全加器电路，并将进位位连接在各个全加器之间。
并行加法器通过同时处理多个位来实现快速的二进制加法，因此在计算机中得到广泛应用。
二、分类根据多位加法器的输入和输出方式，加法器电路可以分为串行加法器和并行加法器。
1. 串行加法器：串行加法器按位进行计算，即逐个位地相加和产生进位。
它的输入和输出仅在单个位上进行。
串行加法器的优点是简单且成本低廉，但它的运算速度较慢。
2. 并行加法器：并行加法器可以同时处理多个位的相加和进位。
它的输入和输出可以同时进行，并且每一位之间可以并行操作。
串行行波进位补码加减法电路
串行行波进位补码加减法电路串行行波进位补码加减法电路是一种常用于计算机中的数字逻辑电路，用于实现二进制数的加法和减法运算。
在计算机中，所有的数字都是以二进制形式进行表示的。
为了能够对二进制数进行加法和减法运算，需要使用补码表示法。
补码是一种将负数转化为二进制表示的方法，它可以简化数字的运算过程。
串行行波进位补码加减法电路主要由以下几个部分组成：1.输入端：用于输入待计算的两个二进制数。
2.补码生成器：用于将输入的负数转换为补码表示。
3.加法器/减法器：用于执行加法和减法运算。
4.进位生成器：用于生成进位信号。
5.输出端：用于输出计算结果。
补码生成器是串行行波进位补码加减法电路的核心部分，它用于将负数转换为补码表示。
补码生成器的基本原理是通过给定的数字的位数和进位信号将输入的负数进行转换。
具体的转换方式与计算机的架构有关，比较常用的有一补数和二补数。
在一补数表示法中，负数的补码是通过将其绝对值的二进制表示取反再加1得到的。
例如，-5的一补数表示为11111101。
在二补数表示法中，负数的补码是通过将其绝对值的二进制表示取反再加1得到的。
例如，-5的二补数表示为11111011。
加法器/减法器是串行行波进位补码加减法电路中的另一个重要组成部分，用于执行加法和减法运算。
加法器/减法器的原理是通过对两个输入数进行位运算，然后将结果相加或相减得到最终的运算结果。
进位生成器是串行行波进位补码加减法电路中的一个辅助部分，用于生成进位信号。
进位生成器通常使用逻辑门电路来实现，它根据输入的两个二进制数的位运算结果产生进位信号。
通过以上的各个部分的组合，串行行波进位补码加减法电路可以完成二进制数的加法和减法运算。
其基本原理是将输入的二进制数转化为补码表示，然后使用加法器/减法器执行运算，并通过进位生成器生成进位信号，最后将计算的结果输出。
串行行波进位补码加减法电路具有高速度和较低的成本等优点，因此在计算机中得到了广泛的应用。
加法计数器电路设计
加法计数器电路设计需要考虑多个因素，包括输入信号、计数器状态、计数规则等。
以下是一个简单的加法计数器电路设计的步骤：
1. 确定计数器的位数：根据需要计数的最大值和最小值，确定计数器的位数。
例如，如果要计数的范围是0到99，则可以选择一个3位的二进制计数器。
2. 确定计数器的状态：根据确定的位数，确定计数器的所有可能状态。
例如，对于一个3位的二进制计数器，有8个可能的状态：000、001、010、011、100、101、110、111。
3. 确定计数规则：根据计数器的状态和输入信号，确定计数器的计数规则。
例如，对于一个3位的二进制加法计数器，可以采用逢十进一的规则，即当计数器的值达到最大值（111）时，下一个输入信号会使计数器的值回绕到最小值（000）。
4. 设计电路：根据上述步骤，设计加法计数器电路。
可以采用门电路、触发器等电子元件来构成加法计数器。
在设计过程中，需要考虑电路的稳定性和可靠性，以及尽量减小功耗和减小体积等问题。
5. 仿真和测试：使用仿真软件对设计的加法计数器电路进行仿真和测试，以确保其功能正确性和性能可靠性。
总之，加法计数器电路设计需要综合考虑多个因素，并采用合适的电子元件和设计方法来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计题目：数字加法显示电路
实
验
报
告
班级：
学号：
姓名：
小组成员：
设计日期：2011.5.18
数字加法显示电路
一、设计目的：
通过设计一个四位数字加法显示电路，充分了解与掌握组合逻辑电路的设计过程。
以及达到一下目的：
1、掌握电路板的初级焊接技术；
2、掌握组合逻辑电路的基本设计过程与方法；
3、了解基本电子芯片的使用；
4、实现组合逻辑电路设计的理论与实际相结合；
5、可以尝试制作PCB板；
6、进一步学习电路的调试与
二、设计要求：
用加法器，比较器，译码器与七段数码管设计一个四位数字加法显示电路。
要求：使用加法器输入两个两位二进和，通过与比较器比较，实现电子屏幕只能够显示小于10的数字。
三、方案论证与比较：
方案1：
方案2：
方案论证：由于方案2线路较复杂，焊接过程中容易出错。
不利于检测单个元器件是否能够正常运行。
而方案一中，将比较器输入端高低电平单独连接，便于焊接与控制、调试，故选择方案1。
四、设计原理和电路图：
设计原理：用八个单刀双掷开关通过高低电平控制输入端，再由加法器输出两数之和，输出结果与比较器进行比较，结果小于10则由显示译码器传递数据给七段显示器显示输出数字；若输出结果大于等于10，小于等于15，通过与比较器比较，大于10的不输出，则不显示；若输出结果大于15的，则不参与比较。
电路图：（见附录）。
五、硬件制作与调试：
实验材料：电路板，插槽，七段显示器，加法器（74283），比较器（7485），显示译码器（4511），非门，与门，8个单刀双掷开关，7个200
千欧电阻。
制作过程：根据设计的电路框架结构图，在限有的电路板进行合理的排布。
依据设计原理对照元器件参数合理的连接。
其中用万用表，选择
二极管档位对气短数码管测量，找出各个引脚。
焊接时尽可能保
证一次焊接，不能直接焊接点进行线路跳焊。
完成后用万能表测
有关元件是否有损换。
六、设计小结：
通过此次试验，深刻感受到了科学的魅力与科学一丝不苟的精神，由于这次试验是自己与组员第一次设计出的成品，所以感受非常深刻。
通过这次试验，我还明白了，数电是可以用自己的想法设计电子产品的一门学科。
通过此次试验，更使我加深了对本章知识的结合与巩固，从而能使我在今后的学习中更好的抓住重点，理解专业上的知识，解决相应的问题；其次，大大提高了自己的动手能力和试验分析，处理能力，并增强了与同学之间的团队协作精神。
最重要的是，这次试验之后，我深刻感受到了自身知识的缺乏，但是，我找到了对这门学科的兴趣，希望老师在今后的学习中能给予更多的指导。
七、参考书目：
《数字电子技术基础》——科学出版社
《电子设计从零开始》——清华大学出版社
参考网址：百度
电子发烧友。
