耐压及接地电阻测试仪点检作业指示
接地电阻测试仪作业指导书
接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。
本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。
二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。
2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。
3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。
4. 严禁在潮湿或有爆炸危险的环境中进行测试。
5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。
三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。
b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。
c) 将测试仪的测试夹具、导线等连接准备好。
2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。
b) 检查连接是否牢固、导线是否有破损或裸露情况。
3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。
b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。
c) 确保测试参数设置正确并保存。
4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。
b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。
5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。
b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。
6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。
b) 存储测试结果和相关数据，确保数据的完整性和安全性。
四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

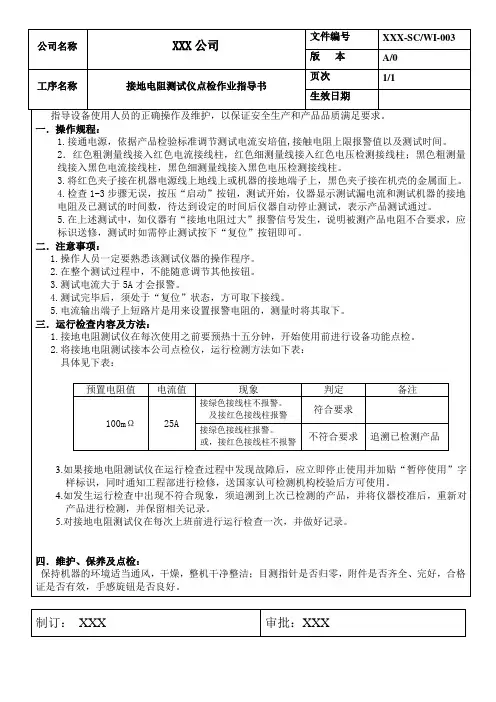

SC003 接地电阻测试仪点检作业指导书
5.对接地电阻测试仪在每次上班前进行运行检查一次，并做好记录。
四．维护、保养及点检：
保持机器的环境适当通风，干燥，整机干净整洁；目测指针是否归零，附件是否齐全、完好，合格证是否有效，手感旋钮是否良好。
制订：XXX
审批：XXX
指导设备使用人员的正确操作及维护，以保证安全生产和产品品质满足要求。
一．操作规程：
1.接通电源，依据产品检验标准调节测试电流安培值,接触电阻上限报警值以及测试时间。
2．红色粗测量线接入红色电流接线柱，红色细测量线接入红色电压检测接线柱；黑色粗测量线接入黑色电流接线柱，黑色细测量线接入黑色电压检测接线柱。
2.将接地电阻测试接本公司点检仪，运行检测方法如下表：
具体见下表：
预置电阻值
电流值
现象
判定
备注
100mΩ
25A
接绿色接线柱不报警。
及接红色接线柱报警
符合要求
接绿色接线柱报警。
或，接红色接线柱不报警
不符合要求
追溯已检测产品
3.如果接地电阻测试仪在运行检查过程中发现故障后，应立即停止使用并加贴“暂停使用”字样标识，同时通知工程部进行检修，送国家认可检测机构校验测试仪器的操作程序。
2.在整个测试过程中，不能随意调节其他按钮。
3.测试电流大于5A才会报警。
4.测试完毕后，须处于“复位”状态，方可取下接线。
5.电流输出端子上短路片是用来设置报警电阻的，测量时将其取下。
三．运行检查内容及方法：
1.接地电阻测试仪在每次使用之前要预热十五分钟，开始使用前进行设备功能点检。
接地电阻测试仪简单使用说明书
接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。
（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。
（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。
3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。
4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。
电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
接地电阻测试仪操作规程
接地电阻测试仪操作规程接地电阻测试仪是一种用于测量接地装置接地电阻的仪器。
接地电阻测试仪操作规程如下：一、安全操作1.使用前，请检查接地电阻测试仪的外观和内部连接线路是否正常。
2.请将接地电阻测试仪安装在干燥、通风良好的环境下。
3.再使用接地电阻测试仪之前，请先检查接地线是否接好。
4.如果发现接地线有损坏或破裂，请立即更换。
5.在操作过程中，请勿将电阻计扔或碰撞。
6.在操作时，请勿在设备上涂布有腐蚀剂或化学药品，以免引起安全事故。
二、使用操作1.连接电缆和接地电极：在使用前，将测试仪与外部设备连接，确保连接好线材和接地电极。
2.选择工作模式：在选择模式后，打开电源，等待几秒钟，电阻计杆上的指示灯会亮起。
3.测量接地电阻：将测试仪的两个静电杆（红色和黑色）插入地面，并按下测试仪的测量按钮。
4.读取测试结果：在测量完成后，仪器上的LED屏幕会显示相应的接地电阻值。
5.保存测试数据：将测试数据记录在相应的文档中，并保持仔细。
三、维护操作1.及时清理：在使用之后，请注意清洁接地电阻测试仪的外观，并将其放置在轻松的环境下。
2.定期校验：请定期将接地电阻测试仪送到专业机构进行校验和维修，以保证设备的正常工作。
3.防止损坏：在操作和存储设备时，请不要将设备放在受潮和高温的环境中，以免影响设备寿命。
四、使用注意事项1.在使用过程中，请避免使用接地电阻测试仪与太阳直接接触或在潮湿、尘土等环境中工作，以免影响测量精度和准确性。
2.在使用过程中，如发现任何故障或质量问题，请及时向相关方面反映，以便提供更好的服务和保障。
3.在使用过程中，请注意防止人身伤害，例如请勿将接地线对着人身和裸体孔。
总之，对于接地电阻测试仪这类电器设备，在操作和使用过程中，一定要遵守严格的规范和操作方法，以确保设备的安全和正常工作，同时为使用者提供更好的服务和体验。
接地电阻测试仪日常点检作业指导书
审核：
批准：
5.注意事项：
5.1 严格按照每2小时进行点检，确保仪器功能处于正常测试状态。
5.2 测试过程中，操作人的双脚应与大地绝缘，必须踩在操作台面下方的绝缘胶垫上。
5.3 长时间不使用仪器，应切断仪器电源，保护仪器和节省电能。
5.4 保持仪器表面清洁，测试前后的点检器和各连接线应妥善保管，避免损伤破坏。
编制：
3.2 调节预置电阻为100毫欧，电流设置为25A，测试时间设置为3秒钟（或是设置为“不定时”）
3.3 取出接地电阻测试仪点检器。
接地机的黑色导线连接至点检器的回路端（GND）， 接地机的红色导线连接至点检器的通过端（OK）， 3.4 按下接地测试仪的启动按钮，输出电流应显示为25A，预警电阻显示的阻值应小于100毫欧，这时 接地机的绿灯亮起，显示是合格，说明预警功能正常。 3.5 确认后等时间到自动复位，或手动按下仪器的复位按钮。 3.6 重复步骤3.4-3.5，。
接地机的黑色导线连接至点检器的回路端（GND）， 接地机的红色导线连接至点检器的报警端（NG）， 3.7 启动接地机，这时红灯应亮起，并发出蜂鸣声，显示是不合格，说明预警功能正常。 4.技术要求： 4.1 在每天生产期间必须对仪器进行点检工作，将结果填写在《仪器日常点检记录》中。 4.2 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长和仪器的相关工程人员进行 处理。待仪器维修合格或更换新的仪器后，生产方可以继续进行。 4.3 一旦发现仪器出现异常或发生故障，线长必须对当下批次的产品进行标识并通知品管进行处理。 4.4 仪器必须每年一次交由相关负责人进行进行校准，操作人员应检查仪器在有效期内使用。
接地电阻测试仪日常点检作业指导书
文件编号： 版本：Ver 1.1 生效日期确保仪器功能处于正常测试状态，以保障产品的检验，确保产品的质量。
接地电阻仪操作点检指导书
接地电阻仪操作点检指导书一、操作概述接地电阻仪是一种用于测量接地系统电阻的仪器。
它主要用于检测接地系统的电气安全性能，确保设备和人员的安全。
本操作点检指导书将为用户提供详细的操作步骤和注意事项，以确保正确操作接地电阻仪并获取准确的测量结果。
二、操作步骤1. 准备工作a. 确保接地电阻仪处于正常工作状态，并能够正常供电。
b. 检查仪器和测试线缆的连接是否牢固，确保没有松动或损坏的情况。
c. 将测试线分别连接到被测接地体和仪器的测试端口，并确保连接牢固。
d. 根据具体测量要求选择合适的测试模式（如点对点法、平行线法等）。
2. 进行测量a. 打开接地电阻仪的电源开关，并根据具体仪器的说明选择合适的测量范围。
b. 按下“开始”按钮开始测量，并保持所需的测量时间。
如果需要手动停止测量，按下“停止”按钮。
c. 在测量过程中，仔细观察仪器显示屏上的数值变化，并确保测试线连接的稳定性。
d. 测量完成后，记录测量结果，并按下“清零”按钮将仪器归零。
3. 常见故障排除a. 若测量结果异常或不稳定，首先检查测试线的连接是否牢固，确保与接地体的接触良好。
b. 若仪器显示屏无法正常显示数值或出现其他故障现象，尝试重新启动仪器或进行维修。
三、注意事项1. 使用前请阅读并熟悉接地电阻仪的使用说明书，确保正确操作和安全使用。
2. 在进行测量之前，确保被测接地体无电压产生并与电源断开连接，以避免电击风险。
3. 在操作过程中，不要将测试线与其他电源线或金属物体接触，以免干扰测量结果。
4. 当测量线路较长时，应采取适当措施减小线路电阻对测量结果的影响。
5. 在测量过程中，应注意仪器的正常工作状态，及时处理故障现象以确保测量的准确性。
6. 使用完毕后，应将接地电阻仪进行合适的存放，并定期进行检查和校准。
四、总结接地电阻仪是一种重要的电气安全检测工具，正确操作和使用对确保设备和人员的安全至关重要。
本操作点检指导书提供了详细的操作步骤和注意事项，帮助用户正确使用接地电阻仪并获取准确的测量结果。
接地耐压仪器点检规范
接地耐压仪器点检规范一、检查仪器外观1.检查仪器外壳是否完好，无明显损伤或变形。
2.检查显示屏是否清晰，无破损或污渍。
3.检查按钮和旋钮是否灵活，无松动或卡住现象。
4.检查连接线是否完好，无断裂或破损。
二、检查电源线和电源插头1.检查电源线是否有断裂、破损或露出，若有损坏应立即更换。
2.检查电源插头是否松动，若松动应重新插紧，确保电源供电正常。
三、检查测量电缆和接地夹1.检查测量电缆是否完好，无断裂或破损，且无裸露的金属线。
2.检查接地夹的夹口是否完好，无变形或松动。
3.检查接地夹与电缆的连接是否牢固，无松动或断开。
四、检查仪器功能1.打开仪器电源，检查显示屏和指示灯是否正常亮起。
2.进入功能选项，检查各功能是否正常运行，如电压测量、电流测量等。
3.检查仪器的自校准功能，确保精度和准确性。
五、检查安全保护系统1.检查仪器的漏电保护装置是否正常工作。
2.检查仪器的过载保护装置是否正常工作。
3.检查仪器是否带有温度保护装置。
六、检查仪器的校准情况1.核对仪器的校准日期和有效期，确保仪器处于有效的校准状态。
2.如有需要，进行仪器的定期校准，确保测量结果的准确性。
七、检查仪器的存放和维护情况1.检查仪器的存放环境是否干燥、通风，并且无任何腐蚀性气体。
2.定期清洁仪器的外壳和各个部件，确保仪器的正常运行。
3.按照仪器的维护手册进行定期维护和保养，如更换电池等。
以上是接地耐压仪器的点检规范。
点检的目的是为了确保仪器的安全可靠性和准确性，以及延长仪器的使用寿命。
在使用接地耐压仪器前，操作人员应仔细阅读并理解仪器的使用手册，并严格按照规范进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 目的
为确保仪器功能的正常，以满足被测产品符合规定的要求。
2. 适用范围
适用于本公司所有耐压测试仪、接地电阻测试仪的运行检查。
3. 定义
3.1 耐压仪点检盒：验证耐压仪的判别和预警功能，并具有简单的校准功能的装置。
3.2 接地电阻测试仪点检盒:验证接地电阻测试仪的判别和预警功能，并具有简单的校准功能的装置
4. 职责
4.1 品质中心：负责仪器的校验计划安排及实施校验。
4.2 使用部门：负责仪器的日常保养及点检。
5. 程序
5.1 仪器操作要求及使用前准备工作：
5.1.1 仪器日常保养及点检需部门指派专员操作，操作员需培训合格才能上岗。
5.1.2 在使用测试仪进行操作前，必须戴上绝缘的橡皮手套。
5.1.3 开机检查屏幕各项显示正常，并仪器预热1分钟或以上才能进行操作。
5.1.4 检查测试线是否有破损或测试夹有无脱落现象，如发现异常及时更换。
5.1.5 测试产品前，测试台面需保证清洁，无铁屑、铜线等导电的杂物。
5.2 耐压测试仪点检：
5.2.1 点检频次：每天开工前点检一次。
5.2.2 参数设置：测试电压：AC 2000V、漏电流：0.5mA、点检时间：10s。
5.2.3 将耐压仪的HV高压端接到耐压仪点检盒的“OK通过”端，耐压仪的RETURN回
路端接到耐压仪点检盒的GND回路端（如图5.2.3.1），按下耐压仪启动按钮，
测试结束仪器无报警且亮绿色指示灯为正常。
文件名称 示
版本号 A0 文件编号
XX-XX-XXXXX
页别
3/6
5.2.4 将耐压仪的HV 高压端接到耐压仪点检盒的“NG 报警”端，耐压仪的RETURN 回
路端接到耐压仪点检盒GND 回路端，（如图5.2.4.1），按下耐压仪启动按钮，测试结束仪器有报警且亮红色指示灯为正常。
5.2.5 耐压仪符合上述5.2.3、5.2.4条要求的内容，则判定为点检合格，并在
图5.2.3.1
图5.2.4.1
文件名称
版本号A0
示
文件编号XX-XX-XXXXX 页别4/6 《点检表》中记录点检结果，反之则判定不合格，若点检不合格时，使
用部门暂停使用并及时报修，耐压仪点检合格后方能进行产品测试。
5.3 接地电阻测试仪点检：
5.3.1 点检频次：每天开工前点检一次。
5.3.2 参数设置：测试电阻：500mΩ，电流：10A，点检时间：3s。
5.3.3 将接地电阻测试仪的“Sense Lo”端接到接地电阻测试仪点检盒的“OK通过”
端，接地电阻测试仪的“Sense Hi”端接到接地电阻测试仪点检盒的GND回路
端（如图5.3.3.1），按下启动按钮，测试结束仪器无报警为正常。
图5.3.3.1
5.3.4 将接地电阻测试仪的“Sense Lo”端接到接地电阻测试仪点检盒的“NG报警”
端，接地电阻测试仪的“Sense Hi”端接到接地电阻测试仪点检盒的GND回路
端，（如图5.3.4.1），按下启动按钮，测试结束仪器有报警且亮红色指示灯为
正常。
文件名称
版本号A0
示
文件编号XX-XX-XXXXX 页别5/6
5.3.5 接地电阻测试仪符合上述5.3.3、5.3.4条要求的内容，则判定为点检合格，并
在《点检表》中记录点检结果，反之则判定不合格，若点检不合格时，
使用部门暂停使用并及时报修，接地电阻测试仪点检合格后方能进行产品测试。
5.4 注意事项：
5.4.1 严禁连续、快速的开关电源开关。
5.4.2 被测产品带电时，不允许进行耐压或接地测试。
5.4.3 耐压仪在测试过程中，操作员请不要触碰仪器的高压输出端口、与被测产品连
接的鳄鱼夹、被测试产品。
5.4.4 更换保险丝时，请务必把电源插头拔掉。
5.4.5 在移动仪器时，需先把电源线拔掉，以免触电。
5.4.6 仪器不要再酒精、稀释剂或者其他可燃性材料旁使用，以免引起火灾。
5.5 仪器失效应急措施：
5.5.1 若仪器在测试完成按下“STOP”键后，测试指示灯仍然亮着，需立即关闭电源
开关，拔掉电源线，停止使用并报修。
5.5.2 若显示器显示的电压值不再变动而高压测试灯、电压指示住仍然亮着，需立即
关闭电源开关，拔掉电源线，停止使用并报修。
5.5.3 若电击事故发生或被测试产品燃烧，必须立即关闭电源开关，拔掉电源线。
5.5.4 若在使用过程中，测试仪器没有任何反应，请先关闭电源，等待5秒以后再重
新打开电源继续使用。
6.相关文件
6.1 《程控安规测试仪使用说明书》
6.2 《接地电阻测试仪使用说明书》
7．相关记录
7.1 《点检表》…………………………。
