新时达一体机参数设置1．模拟量速度曲线配置:F0：加速斜率，F1：减速斜率，F2：S曲线T0，F3：S曲线T1，F4：S曲线T2，F5：S曲线T3。
2. 基本参数配置:F6：电梯额定速度,F7：电机额定转速,F8：编码器每转脉冲数,F11:总楼层数。
3. 启动和停车时序参数:F16 开闸延时:从变频器运行信号给出到开始打开报闸的延时时间.F17 抱闸延时:从开始上抱闸到去除变频器运行方向的延时.F58 启动曲线延时:从打开抱闸到速度曲线给出的延时时间.F59 速度到0后经过F59时间上抱闸.F122 检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间.4并联群控参数设置:F23 ：并联模式设3互为并联方式.设2为群控方式.F181：互为并联电梯编号,设0为主梯,设1为副梯.5输入类型设置:F25 X0-X15常开常闭设定F26 X16-X25常开常闭设定F27 TX0-TX15常开常闭设定F28 TX16-TX19常开常闭设定6服务层站设置:F29 设置1-16层停靠F30 设置17-32层停靠F31 设置33-48层停靠7一体化驱动控制器规格选择参数:F32：5.5kw设0; 7.5kw设1；11kw设2; 15kw设3；18.5kw设4; 22kw设5；30kw设6; 37kw设7；8自动运行设置:F33 自动运行间隔F34 自动运行次数设置完F33和F34后请在轿内登记指令信号来触发自动运行功能.9抱闸开关检测:F36 设0 无抱闸开关检测设1 中国地区标准设2 香港地区标准10司机外呼蜂鸣闪烁功能:F43 设0 无蜂鸣无闪烁设1 有蜂鸣无闪烁设2 无蜂鸣有闪烁设3 有蜂鸣有闪烁11串行通讯地址:F44 串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板. 12设置开门:F50 开门允许1-16层.F51 开门允许17-32层.F52 开门允许33-48层.F53 后门允许1-16层.F54 后门允许17-32层.F55 后门允许33-48层.13 KMC检测模式:F60 ：设0 KMC前置,常通,不检测.设1 KMC前置,常通,粘连检测.设2 KMC前置,每次运行后通断,粘连检测.设3 KMC后置,每次运行后通断,粘连检测.14打滑保护时间限制:F62快车全程运行加10S和45S取小值范围在20S-45S之间15楼层显示代码:F65-F112：对应1-48层楼层显示16强迫关门开门保持时间:F117：强迫关门或者开门保持按钮(TX18)按过后的开门保持时间设定值17残疾人开门保持时间:F118：残疾人开门保持时间设定值18防捣乱功能:F120：设0 无此功能设1 按光幕动作计算(连续3层停靠没有光幕动作)设2-64 防捣乱指令数(根据轻载开关来检测)19强迫关门功能:F121设0 不开通设1 开通20召唤分类功能:F123设0 只有前门召唤(地址1-48)设1 有前门召唤(地址1-48)和后门召唤(地址49-96)设2 有前门召唤(地址1-48)和残疾人召唤(地址49-96)设3 有前门召唤(地址1-32),后门召唤(地址33-64)和残疾人召唤(地址65-96) 21前后门控制模式:F128设0 前后门分开控制(有前后门操纵箱)设1 前后门一起控制(只有一个操纵箱)22提前开门功能:F129设0 没有提前开门和开门再平层功能设1 有提前开门功能设2 有开门再平层功能设3 既有提前开门又有开门再平层功能23开关门力矩保持功能设定:F130设0 无开关门力矩保持设1 有开门力矩保持设2 有关门力矩保持设3 有开关门力矩保持设4 运行中有关门力矩保持24 NS-SW功能设定:(对应02板输入TX16)F137NS-SW功能时设定服务楼层1-16层F138NS-SW功能时设定服务楼层17-32层F139NS-SW功能时设定服务楼层33-48层25称重模式:(匹配STEP称重装置)F164设0 系统不处理称重设1 称重信号通过CAN通讯输入主板,超满载信号也通过CAN通讯输入.设2 称重信号通过CAN通讯输入主板,超满载信号通过轿箱板输入.26调试不开门模式:F165设0 调试时电梯开门设1 检修时禁止门动作设2 调试时电梯不开门设3 检修时禁止门动作和调试时电梯不开门27速度增益:F180 对速度给定峰值的增益出厂值100028井道中减速开关的级数:F182井道中安装有几道强迫减速开关.该参数设置不当会导致井道学习失败.29井道学习速度:F18３模拟量给定时井道自学习速度.30井道学习:1.电梯检修开到最底层平层;2.触发手持操作器中的井道学习菜单;3.转自动,电梯会以井道学习速度上行,直到最顶层停止;4.井道学习完成,可以运行快车.31井道学习不成功的原因:1.自学习的插板数和总楼层数不一样;2.平层插板太长或者太短：（平层插板长度+ 平层开关间距）/2 的距离小于100mm或者大于900mm ；3.平层区太长或太短：（平层插板长度- 平层开关间距）/2 的距离小于10mm 或者大于200mm32减速开关级数（F182）与实际安装减速开关数不一致;5.减速开关的距离不符合规定；33井道数据含义（通过监控界面）:1: 下端站平层基准位置0 mm2: 2 楼平层离开下端站平层位置(mm)3: 3 楼平层离开下端站平层位置(mm)4: 4 楼平层离开下端站平层位置(mm)64: 64楼平层离开下端站平层位置(mm)65: 平层插板的长度(以2 楼的插板为基准,mm)66: 平层感应器间距(mm)67: 上行1 级减速开关到上端站的距离(mm)68: 上行2 级减速开关到上端站的距离(mm)69: 上行3 级减速开关到上端站的距离(mm)70: 上行4 级减速开关到上端站的距离(mm)71: 下行1 级减速开关到下端站的距离(mm)72: 下行2 级减速开关到下端站的距离(mm)73: 下行3 级减速开关到下端站的距离(mm)74: 下行4 级减速开关到下端站的距离(mm)34同步电机自整定:触发手持操作器中电机自学习菜单，检修上行，从电机负载侧看，电机应该顺时针转，如反，可交换主机V，W相，整定完毕会自动上闸，整定出的角度储存在参数F228中。
新时达一体机参数设置
新时达一体机参数设置
1.打印功能：
2.复印功能：
新时达一体机可以进行单面或双面复印，支持自动文稿进纸，能够快
速完成大量文件的复印工作。
复印分辨率可达到600×600dpi，复印速度
可达到25页/分钟。
用户可以通过设置复印选项来调整复印的放大倍数、
缩小倍数、页数等参数。
3.扫描功能：
新时达一体机配有一台高精度的扫描仪，支持扫描纸张的大小范围从
A4到A3、扫描分辨率可达到1200dpi，可扫描彩色或黑白文件。
用户可
以通过设置扫描选项来选择扫描目标（电脑或网络文件夹）、扫描质量等
参数。
4.传真功能：
新时达一体机支持传真功能，用户可以通过一体机直接发送和接收传
真文件。
传真分辨率可达到200×200dpi，传真速度可达到33.6Kbps。
用
户可以通过设置传真选项来设置发送/接收传真的号码、传真质量等参数。
5.网络功能：
以上是新时达一体机的一些基本参数设置，用户可以根据自己的需求
和实际情况进行相应的设置。
通过合理设置，可以提高一体机的工作效率，满足不同办公需求。

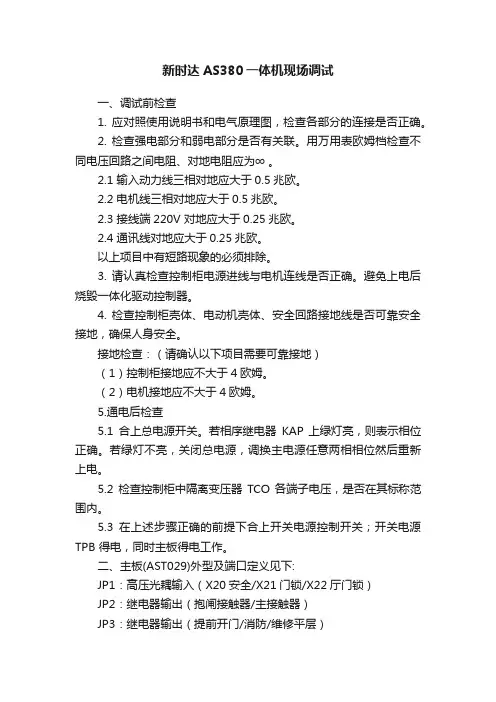

新时达AS380一体机现场调试
新时达AS380一体机现场调试一、调试前检查1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。
2. 检查强电部分和弱电部分是否有关联。
用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞ 。
2.1 输入动力线三相对地应大于0.5兆欧。
2.2 电机线三相对地应大于0.5兆欧。
2.3 接线端220V 对地应大于0.25兆欧。
2.4 通讯线对地应大于0.25兆欧。
以上项目中有短路现象的必须排除。
3. 请认真检查控制柜电源进线与电机连线是否正确。
避免上电后烧毁一体化驱动控制器。
4. 检查控制柜壳体、电动机壳体、安全回路接地线是否可靠安全接地，确保人身安全。
接地检查：（请确认以下项目需要可靠接地）（1）控制柜接地应不大于4欧姆。
（2）电机接地应不大于4欧姆。
5.通电后检查5.1合上总电源开关。
若相序继电器KAP 上绿灯亮，则表示相位正确。
若绿灯不亮，关闭总电源，调换主电源任意两相相位然后重新上电。
5.2检查控制柜中隔离变压器TCO 各端子电压，是否在其标称范围内。
5.3在上述步骤正确的前提下合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作。
二、主板(AST029)外型及端口定义见下:JP1：高压光耦输入（X20安全/X21门锁/X22厅门锁）JP2：继电器输出（抱闸接触器/主接触器）JP3：继电器输出（提前开门/消防/维修平层）JP4：CAN通讯（指令串行信号/厅轿）JP5：CAN通讯（并联串行信号）JP6：CAN通讯（小区监控串行信号）JP7：隔离电源输入（DC5V，DC24V）JP8：低压光耦信号输入（X0~X9）JP9：低压光耦信号输入（X10~X19）JP10：隔离电源DC24V（高低电平区分）JP11：模拟量输入JP13：扩展口JP14：PG 卡连接端口JP15：板载操作器AS.T 030连接端口SW2：监控终端电阻设定（出厂时OFF）,SW3：程序烧写使用（正常时OFF）主板(AST029)外型图：二：便捷调试方法：系统主板里有很多参数，一般的电梯很少使用得到；下面以举例说一下调试的方法：电梯基本配置：电梯层站是:10层/10站电梯速度: 1.5m/s；主机额定转速: 380V， 144转速， 26A， 20级；编码器: ERN1387 ,脉冲数2048，三：慢车调试：1.电梯曳引机、钢丝绳、轿厢、对重框等安装到位，，井道没有卡阻现象2.接好动力电源线,其中包括输入的三相R、S、T和输出的U V W，3.接好抱闸电源线。
新时达C7000电梯一体化控制柜培训调试步骤
新时达C7000电梯一体化控制柜培训调试步骤AS380D（C7000）主板外形图AS380D（C7000）主板接插件板外形图轿顶控制板外形图轿顶控制板 SM.02/H-A(I)插件和端口定义介绍轿顶扩展板 SM.09IO/B 外形图轿顶扩展板 SM.09IO/B 插件和端口定义介绍注：JP7、JP8、JP9的端口定义虽然在SM.02/H-A(I)的轿顶板中也有同样的定义，但是 SM.02/H-A(I)的相关前门输出端口（光耦输出）不是继电器输出，有可能不能驱动直流门机；这种情况下，就需要使用轿顶扩展版的 JP7、JP8、JP9 的输出来实现。
轿厢控制板 SM.02/G(I)外形图轿厢控制板 SM.02/G(I)插件和端口定义介绍用于轿厢扩展板时 SM.09IO/B 输入输出端口定义指令控制板 SM-03 外形图指令控制板 SM-03 插件和端口定义介绍召唤&显示控制板外形图SM-04-VRF 插件规格和端口定小键盘使用方法以含义LED说明通过上、下键切换的各个菜单操作说明1、电梯运行状态（上电后会显示该菜单）运行状态：电梯上电后，板载操作器会显示电梯运行置状态界面。
检修：板载操作器在主界面电梯运行状态下，点按Enter 键可以进入检修条件查看，再按上键可以回复到主界面。
检修查看界面下，数码管显示“Ins.代码”（检修时的运行条件），代码解释如下：如下表Ins.代码说明自学习：检修状态下长按 Enter 键 10S 进入井道自学习，该界面闪烁显示。
2、井道自学习指令对参数进行修改。
12、进程诊断“Enter”确定，指令即登记。
18、前门开门允许如果认证码正确，按“Enter”后，控制参数复位。
输入认证码时，“下”键移位，“上”键选者该位数值。
21、驱动参数复位24、控制程序版本低位：LED 显示的数字和字母的图例慢车需要设置的参数参数F202电机类型如果是同步改1F210编码器类型如果是海德汉编码器1387改1注意是同步机F211编码器脉冲数如果是海德汉编码器1387改2048PPR注意反正上表参数根据现场实际情况设置控制柜和主机接线1. 电梯曳引机、钢丝绳、轿厢、对重框等安装到位，井道没有卡阻现象。
曳引新时达电梯一体机电气调试手册12-3-9
、调试流程框图……………………………………………………………………………………………：功能参数表………………………………………………………………………………………：故障代码说明重要提示：调试流程框图通电前检查控制系统电气线路安装完毕后，通电前必须对电气部分进行检查：应对照电气图纸，检查各部分的连接是否正确。
送电检查）检查控制柜内所有熔断器，）确认所有接线均正确无误后，将手持服务器连接至主板的控制柜开关拨到“检修”2.4V(2.2~2.5V)TXV+ TXV- TXA+ TXA-设置主板参数）控制系统正常通电后，为了方便接下来的调试，建议首先参照本手册附录值将全部参数设置一遍。
个别需根据实际情况调整的参数，可在相应步骤中根据具体的合同值或者参数名称电梯额定速度电机额定转速预设总层数检修速度驱动控制器规格减速开关级数井道自学习速度电机原点自学习将曳引机钢丝绳安全脱离曳引轮，电梯参数按表确认变频器输出相序UVW与电机相序对应，编码器连接正确，编码器屏蔽线已可靠固定整定完成后自动退到主菜单，抱闸在电机原点自学习完成之后，由于一个方向溜车的现象。
所以必须重新检查和设置合适的可以参照下表进行设置：慢车试运行及检修运行检查）通过慢车试运行的程序来检查电梯运行指令的方向与电机实际转动方向是否正确一致，试时电梯无法预知的转动而导致的损害。
） 检修运行检查通过以上步骤的调整，异，如果空载电流或者速度差异偏大，则必须在电梯带负载运行前重新校正。
以尽量避免由于电机检修单梯=== 00000018 = 挂上钢丝绳进行井道检修运行检查，逐层检查各层厅门，不得与轿厢部件干涉碰撞通讯线路检查确认一体机主板CAN1图8.1 SM-02-D板通讯终端电阻设置，按上或下按钮调整图8.2 SM-04-HRF板通讯终端电阻设置调整门机和光幕）断开控制柜SAD2）调整厅、轿门相关机械部件，确保不带电时开关门自由顺畅；监视状态井道楼层数据学习平层装置位置调整）轿厢与厅门地坎保持水平时，平层插板的上端高出下平层开关、下端低于上平层开关的长度均是采用压导板经此两孔将隔磁板安装于平层位置的导轨上须保证每层的隔磁板均居中于磁感应器内，以免轿厢运行时造成碰撞！注：上平层开关安装在下面，而下平层开关安装在上面。
GF21新时达调试说明 3(1)(1)(1)
货梯一体机控制柜调试参数表G8000003-CS/A编制: 校对:标准化: 批准:巨人通力电梯有限公司Giant KONE Elevator Co.r Ltd.20M年04月版本记录1用户界面操作说明E1板载操作界面I1. 1. I板载操作界面I1.1.2显示状态说明 11.2LCD手持操作鬆I1.2.1LCD手持操作歸酿示界面 21.2.2LCD手持操作器按键功能 21.2.3操作实例31.2. 3.1上电至电梯状态显示的操作31.2. 3.2功能状态切换51.2. 3.3査看监视状态方詰 61.2. 3. 4设置参数方法 61.2. 3. 5呼梯功能 B 2慢车调试2,1上电前检査92.2参数设置92,3电机调谐10 3快车调试3.1井道自学习113.2楼层显示设置113.3平层精度调整II3.4舒适感调试113.4. 1起动舒适感调试113. 4. 1. 1谒整零伺服PTD参数和励礎时间改善舒适感113. 4.1.2调整起劫时序改善舒适感123, 4.2运行过程中舒适感调试123, 4. 3停牢舒适感调试133. 4.4电梯运行曲线调整14 附录1功能参数表16 附录2故障代码及处理方案22G8000003-CS/A共小页第1页图L2貨样一体机1用户界面操作说明 1.1板载操作界面1.1.1板载操作器板载搠作界而由七段码显示器及按键组成°外祝如下图1. I 所示-图1」1.2 LCD 手持操作器LU ）手持操作器由LCD 液晶捉示器和薄膜按健I 虾部分组成,手持操作器的外观如下图1. £所示,货样一体机控制拒调试参数表G 8000003 <S/A 共26页第之页1.2.1 LCD手持操作器显示界面1,2. 2 LCD手持操作器按键功能G800Q003-CS/A负暢一体机1.2.3操作实例1.2.3. 1上电至电操状态显示状态的操作当将手持操作器和主板接通之后，披瞪如下的步骤可以进入查看电梯运行状态;电梆法志显示其中，密码登录的界面操作挙例如下：（密码以初始密码1234为例）货梯一体机控制柜调试参数表G8000003-CS/A 共26页第4页顾序 按纏 操作器的显示上电凿码登录Enter密码賢录'□密码登录密码登衆B34按2y ；密码登录■ 234密码登录OOOOOSS= (WOiM[门顿闭台鼓i 次密码.说咬鬱码登录[1234说明密■始入完単和录成功,进入电崩状态显示界而货梯…体机GB000003-CS/A控搦相调试參数表共26页郊5页1.2. 3. 2功能状态切换在非故障充询页而状态下，按下F1攏可回到电梯状态曇示界而，按照如下流程图进行功能选热1.2. 3. 3査看监视状态方法1.2, 3.4设置養数方法黄様一体机碧宣車泪试参数表GB000003-CS/A 共26页第7页-现翳垣参数分类调试操作参数分类爲蠶羸参数按键以实现功能选择进入二级菜刑参数分类参散汇总控制参数复位_…签艶箜__F0= 0.550m/s2 「如速度斜宰』F1 0.550^2，诚速度斜率FI1 巳3预设总层数查呑F参数的債可査看上1个参麹可直看上10个参:故__箜塹匚虹FU = £.预设总层数 ,___婪艶凰__=_ 下ii=E、顼设总层数 , _―鹭塾眞____FU = |2.预毁总层皴, ____经翌―_ pH = m,預设总层敎，參数査看状态按ENTER諷进入編国状态.可以修改卷妝向上数字加I向下数字滅1向左移动到参数克位向右移动丑參数低位1-2. 3.5呼梯功能该功能可以监初到哪些楼层已登记指令，那些楼层的外呼已登记；还可以通过该界而直接在手持操作器中登记指令和召唤，只有在非检修状态才能登记召唤/指令。
新时达一体机最新全参数表
0
0-65535
称重装置有效测量距离共有6档,自学习时只需学习一档即可,称重装置有效距离
称重装置有效测量距离学习:F41 = 10,表示称重进入学习,范围0mm-10mm,学习成功返回10,不成功返回0.
称重装置有效测量距离学习:F41 = 20,表示称重进入学习,范围0mm-20mm,学习成功返回20,不成功返回0.
1：DTZZ-II型称重装置:超、满、轻载由主板根据称重装置反馈信号计算得出.称重补偿信号通过称重装置给出.
2: DTZZ-II型称重装置:超、满、轻载信号输入轿箱板,称重补偿信号通过称重装置给出.
3: DTZZ-III-DC-SC型称重装置:超,满,轻载信号由主板根据称重装置反馈信号计算得出.补偿信号由主板根据称重装置反馈的电梯重量计算.
F42
备用
F43
司机状态外呼蜂鸣闪烁功能选择
3
0-255
F44
串行通讯本机地址（无监控时为255）
255
0-255
F45- F49
——
0
——
——
备用
F50
前开门允许1（1-16层楼能否开门设定值）
65535
0-65535
F51
前开门允许2（17-32层楼能否开门设定值）
65535
0-65535
F52
F165
调试运行不开门模式选择
0
0-65535
0：调试运行时电梯开门；
1：检修时禁止门动作；
2：调试运行时电梯不开门；
3：检修时禁止门动作及调试运行时电梯不开门；
4:基站开门待梯功能.
F166-F167
鲜为人知的新时达主板数码菜单操作
鲜为人知的新时达主板数码菜单操作随着科技的进步，电梯一体化控制技术越来越受到青睐！目前应用比较广泛的一体化控制系统有：默纳克一体机、新时达一体机、蓝光一体机、维多一体机......等。
本节小编与大家特别整理分享了新时达AS380一体机的主板键盘的操作（外接手操器为中文的，故在此不做介绍）。
下图为键盘布局：上图中:S1--F1--在开关门控制界面按此键开门。
S2--上键--浏览菜单时按此键上翻/输入数值时按此键增加。
S3--F2--在开关门控制界面按此键关门。
S4--左键--选择功能时按此键左移菜单/输入或修改数值时左移光标。
S5--MENU--按此键可进入LED功能指示灯选择界面和开关门控制界面。
S6--右键--选择功能时按此键右移菜单/输入或修改数值时右移光标。
S7--ESC--输入数据时按此键取消操作。
S8--下键--浏览菜单时按此键下翻/输入数值时按此键减少。
S9--ENTER--浏览菜单时按此键确认进入/修改参数时按此键保存。
下图为LED功能指示灯亮灭的说明及数码管显示区说明（正常非端站平层检修时）：上图中L1~L18的亮灭及代表的意义可通过按键盘中间的S5-MENU键然后按上下键切换界面查看。
连续按两次S5-MENU键显示开关门控制界面如下图：当参数F165（开关门控制）的bit3位设置为1时，即开通了此键盘的开关门功能，在此界面下按F1执行开门；按F2执行关门。
按ESC 键退出。
接下来我们看看LED灯L1~L18亮灭的含义在不同的数码界面分别代表的含义。
按MENU键一下后按上下键选择不同的LED数码显示界面，然后按ENTER确认即可查看（以下界面均为电梯正常非端站平层停车检修时的状态）。
L1--门锁继电器输入信号L2--主接触器触点输入信号（接触器触点无粘连时点亮）L3--抱闸接触器触点输入信号（接触器触点无粘连时点亮）L4--抱闸开关（输入点正常时点亮）L5--电机过热保护（输入点正常时点亮）L6--上限位开关（组合）状态信号L7--下限位开关（组合）状态信号L8--检修上/下行信号（有信号时点亮）检修运行启动条件，以上8个灯全部点亮，表示外围信号正常，可以检修运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新时达一体机参数设置1.模拟量速度曲线配置:F0:加速斜率,F1:减速斜率,F2:S曲线T0,F3:S曲线T1,F4:S曲线T2,F5:S曲线T3。
2、基本参数配置:F6:电梯额定速度,F7:电机额定转速,F8:编码器每转脉冲数,F11:总楼层数。
3、启动与停车时序参数:F16 开闸延时:从变频器运行信号给出到开始打开报闸的延时时间、F17 抱闸延时:从开始上抱闸到去除变频器运行方向的延时、F58 启动曲线延时:从打开抱闸到速度曲线给出的延时时间、F59 速度到0后经过F59时间上抱闸、F122 检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间、4并联群控参数设置:F23 :并联模式设3互为并联方式、设2为群控方式、F181:互为并联电梯编号,设0为主梯,设1为副梯、5输入类型设置:F25 X0-X15常开常闭设定F26 X16-X25常开常闭设定F27 TX0-TX15常开常闭设定F28 TX16-TX19常开常闭设定6服务层站设置:F29 设置1-16层停靠F30 设置17-32层停靠F31 设置33-48层停靠7一体化驱动控制器规格选择参数:F32: 5、5kw设0; 7、5kw设1;11kw设2; 15kw设3;18、5kw设4; 22kw设5;30kw设6; 37kw设7;8自动运行设置:F33 自动运行间隔F34 自动运行次数设置完F33与F34后请在轿内登记指令信号来触发自动运行功能、9抱闸开关检测:F36 设0 无抱闸开关检测设1 中国地区标准设2 香港地区标准10司机外呼蜂鸣闪烁功能:F43 设0 无蜂鸣无闪烁设1 有蜂鸣无闪烁设2 无蜂鸣有闪烁设3 有蜂鸣有闪烁11串行通讯地址:F44 串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板、12设置开门:F50 开门允许1-16层、F51 开门允许17-32层、F52 开门允许33-48层、F53 后门允许1-16层、F54 后门允许17-32层、F55 后门允许33-48层、13 KMC检测模式:F60 : 设0 KMC前置,常通,不检测、设1 KMC前置,常通,粘连检测、设2 KMC前置,每次运行后通断,粘连检测、设3 KMC后置,每次运行后通断,粘连检测、14打滑保护时间限制:F62快车全程运行加10S与45S取小值范围在20S-45S之间15楼层显示代码:F65-F112:对应1-48层楼层显示16强迫关门开门保持时间:F117:强迫关门或者开门保持按钮(TX18)按过后的开门保持时间设定值17残疾人开门保持时间:F118:残疾人开门保持时间设定值18防捣乱功能:F120:设0 无此功能设1 按光幕动作计算(连续3层停靠没有光幕动作)设2-64 防捣乱指令数(根据轻载开关来检测)19强迫关门功能:F121设0 不开通设1 开通20召唤分类功能:F123设0 只有前门召唤(地址1-48)设1 有前门召唤(地址1-48)与后门召唤(地址49-96)设2 有前门召唤(地址1-48)与残疾人召唤(地址49-96)设3 有前门召唤(地址1-32),后门召唤(地址33-64)与残疾人召唤(地址65-96) 21前后门控制模式:F128设0 前后门分开控制(有前后门操纵箱)设1 前后门一起控制(只有一个操纵箱)22提前开门功能:F129设0 没有提前开门与开门再平层功能设1 有提前开门功能设2 有开门再平层功能设3 既有提前开门又有开门再平层功能23开关门力矩保持功能设定:F130设0 无开关门力矩保持设1 有开门力矩保持设2 有关门力矩保持设3 有开关门力矩保持设4 运行中有关门力矩保持24 NS-SW功能设定:(对应02板输入TX16)F137NS-SW功能时设定服务楼层1-16层F138NS-SW功能时设定服务楼层17-32层F139NS-SW功能时设定服务楼层33-48层25称重模式:(匹配STEP称重装置)F164设0 系统不处理称重设1 称重信号通过CAN通讯输入主板,超满载信号也通过CAN通讯输入、设2 称重信号通过CAN通讯输入主板,超满载信号通过轿箱板输入、26调试不开门模式:F165设0 调试时电梯开门设1 检修时禁止门动作设2 调试时电梯不开门设3 检修时禁止门动作与调试时电梯不开门27速度增益:F180 对速度给定峰值的增益出厂值100028井道中减速开关的级数:F182井道中安装有几道强迫减速开关、该参数设置不当会导致井道学习失败、29井道学习速度:F18３模拟量给定时井道自学习速度、30井道学习:1、电梯检修开到最底层平层;2、触发手持操作器中的井道学习菜单;3、转自动,电梯会以井道学习速度上行,直到最顶层停止;4、井道学习完成,可以运行快车、31井道学习不成功的原因:1、自学习的插板数与总楼层数不一样;2、平层插板太长或者太短:(平层插板长度+ 平层开关间距)/2 的距离小于100mm或者大于900mm ;3、平层区太长或太短:(平层插板长度- 平层开关间距)/2 的距离小于10mm 或者大于200mm32减速开关级数(F182)与实际安装减速开关数不一致;5、减速开关的距离不符合规定;33井道数据含义(通过监控界面):1: 下端站平层基准位置0 mm2: 2 楼平层离开下端站平层位置(mm)3: 3 楼平层离开下端站平层位置(mm)4: 4 楼平层离开下端站平层位置(mm)64: 64楼平层离开下端站平层位置(mm)65: 平层插板的长度(以2 楼的插板为基准,mm)66: 平层感应器间距(mm)67: 上行1 级减速开关到上端站的距离(mm)68: 上行2 级减速开关到上端站的距离(mm)69: 上行3 级减速开关到上端站的距离(mm)70: 上行4 级减速开关到上端站的距离(mm)71: 下行1 级减速开关到下端站的距离(mm)72: 下行2 级减速开关到下端站的距离(mm)73: 下行3 级减速开关到下端站的距离(mm)74: 下行4 级减速开关到下端站的距离(mm)34同步电机自整定:触发手持操作器中电机自学习菜单,检修上行,从电机负载侧瞧,电机应该顺时针转,如反,可交换主机V,W相,整定完毕会自动上闸,整定出的角度储存在参数F228中。
35辩识编码器F203:辨识编码器(正余弦编码器)操作步骤如下:–设置F203=9后F203自动变成10;–将检修速度设置成〈0、050M/S〉,检修运行,使编码器旋转1-2圈后停止, 辨识完成;手动将F203=11,F203变成0时,辨识完成。
36速度环参数:•F204零速比例P0(150)•F205零速积分I0 (50)•F206低速比例P1(60)•F207低速积分I1 (30)•F208低速比例P2 (60)•F209低速积分I2 (30)•F210中速比例P3 (120)•F211中速积分I3 (25)•F212高速比例P4(140-160高速与中速比例相差不要超20)•F213高速积分I4 (5)•F214 低速切换点F215 高速切换点37电机类型:F218 0-异步1-同步38电机参数:F219 电机极数F220 电机额定电压(不要修改,否则速度会提不起来) F221 电机额定转速F222 电机额定电流F223 最大输出转矩F224 电机转差频率(同步请设0)F225 载波频率39编码器参数:F226 编码器类型0: 增量型,差分,SinCos、1: CCW增量型UVW编码器2:CW增量型UVW编码器F227 编码器规格编码器每转脉冲数F228 初始相位角同步电机自整定出来的40调节器模式:F229同步:0(2m/s);1( 1m/s~1、75m/s);异步:设为1,控制增强;★提示:可以设2或3改善电机噪音41电机反转:F2320:方向一致;1:方向相反;自整定时该参数必须设042编码器模式:F233万位:0-标准模式,1-修正模式;千位:电流缓减时间,参数范围1-9,单位:300ms; 其余位备用。
43电流增益2:F246 电流增益2,调大可以增加输出转矩5、5kw 大约在250-300之间7、5kw-15kw 在150-160之间22kw,30kw,37kw 减小该值可以抑制电机噪声确认控制柜TXA+/TXA-之间电阻为60欧姆确认通讯电压TXA+与TXV-为DC2、6V,TXA-与TXV-为DC2、4V、检修上行,经过平层时,确认下平层先动作,上平层后动作、主回路端子的功能说明控制回路端子的功能说明拨码开关设置说明1.若梯速不超过1、75M/S,要求井道中安装上下对应的上极限开关,上限位开关,上单层强慢开关各三个。
2.若梯速超过1、75M/S,要求井道中安装上下对应的上极限开关,上限位开关,上单层强慢开关各三个外,还要求井道安装上下对应的上下双层强迫慢车开关。
轿厢控制板端口定义系统基本参数电机整定慢车试运行CAN通讯线检查以及04板地址设定重要提示停车舒适感调整平层调整不好的原因。
