风云2拆前保险杠及大灯
7.车身外饰件拆装

拆卸大灯支架
旋出清洗液储液罐的紧固螺栓1 按压卡件,并将大灯支架2沿箭头方向取出
安装注意事项 1.在紧固时注意支架上 的螺纹要与螺纹管水 平对齐。 2.用8NM的力矩紧固螺栓1
拆装步骤
1.松开大灯臂2的螺栓1(从轮罩侧)打开引擎盖后,在两个大灯的内 测,有一个铁钩。 在大灯的背后,有一处用来锁定大灯的塑料螺丝。 旋掉大灯背后的两个塑料螺丝,存放好。 再将铁钩向外拉到底,大 灯自然就出来了。
1,近光灯的背后是个透明的大罩子,用两跟钢环扣住来固定的,向 左右两边提起拉下,就可以把罩子轻松取下。取下后就看到灯的内部 了。要取下灯泡非常简单,灯座由两根弹性钢丝压住固定,
2,下钢丝的两端向外拉出,灯座就送下来了。然后把灯座从孔中取 出,灯泡就看到了。摸玻璃,如果留下指印后会影响灯泡的寿命。近 光灯最好不用手指去注意灯罩里的那个金属罩,应为是铝制的,用来 挡住灯泡的直射光,很脆弱,别去碰它,很容易变形。
卤素大灯电路图
灯光检测
灯光检测
灯光检测
位置标准
位置图
灯光分析
调整装后必须进行调整 2装复时注意手不可触碰灯泡 3在安装时,灯凹卡槽在反光罩的凸缘内。
谢谢观赏
就可以去观察一下大灯的底座及其固定方法。 中间的固定导轨用来 滑入或滑出大灯,右边的铁钩是锁止装置,拉出就松开大灯,推进去 就锁住大灯。
4.将大灯4略微拉出脱开插头连接,沿箭头方向拆下大灯。拔掉线束
后,大灯总成就下来了。保护远光灯的橡胶软罩。转向灯,锁得很好, 逆时针旋转就可以拿出来,很紧。
拆装步骤
2.松开螺栓1(对于E92 M3还有螺栓2) 大灯卸出之后,会发现会面 被大灯的线束拖住了。 大灯线束是通过卡口固定的,用手摸接头的 下方,能找到扣子,按下去就可将线束退出,可能会拉坏线的,摸索 一下很容易就拿出来了,结构跟电脑里的电源接口差不多。 拆下

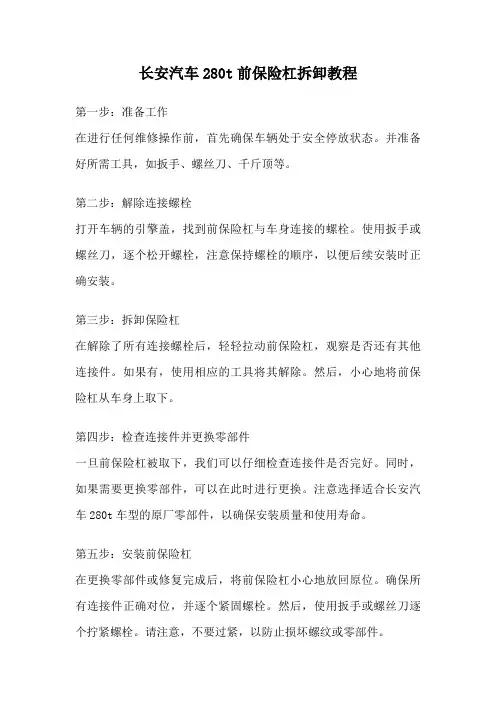

长安汽车280t前保险杠拆卸教程

长安汽车280t前保险杠拆卸教程第一步:准备工作在进行任何维修操作前,首先确保车辆处于安全停放状态。
并准备好所需工具,如扳手、螺丝刀、千斤顶等。
第二步:解除连接螺栓打开车辆的引擎盖,找到前保险杠与车身连接的螺栓。
使用扳手或螺丝刀,逐个松开螺栓,注意保持螺栓的顺序,以便后续安装时正确安装。
第三步:拆卸保险杠在解除了所有连接螺栓后,轻轻拉动前保险杠,观察是否还有其他连接件。
如果有,使用相应的工具将其解除。
然后,小心地将前保险杠从车身上取下。
第四步:检查连接件并更换零部件一旦前保险杠被取下,我们可以仔细检查连接件是否完好。
同时,如果需要更换零部件,可以在此时进行更换。
注意选择适合长安汽车280t车型的原厂零部件,以确保安装质量和使用寿命。
第五步:安装前保险杠在更换零部件或修复完成后,将前保险杠小心地放回原位。
确保所有连接件正确对位,并逐个紧固螺栓。
然后,使用扳手或螺丝刀逐个拧紧螺栓。
请注意,不要过紧,以防止损坏螺纹或零部件。
第六步:测试和调整安装完成后,关闭引擎盖,启动车辆并进行简单的测试。
确保前保险杠安装牢固,并且没有异响或晃动。
如果有需要,可以进行微调,以确保前保险杠与车身完美贴合。
通过以上步骤,我们可以完成长安汽车280t前保险杠的拆卸和安装工作。
在进行拆卸的过程中,需要小心操作,避免对车身或零部件造成损坏。
如果您没有相关维修经验或不确定操作方法,建议寻求专业技术人员的帮助,以确保操作的安全和正确性。
总结一下,拆卸长安汽车280t前保险杠的步骤包括准备工作、解除连接螺栓、拆卸保险杠、检查连接件并更换零部件、安装前保险杠和测试和调整。
正确的拆卸和安装方法能够保证车辆的安全性和使用寿命,同时也提高了维修工作的效率。
希望以上内容对您有所帮助。
2010风云2维修手册

奇瑞风云 2 两厢维修手册
(联合电子 发动机管理系统)
奇瑞汽车销售有限公司售后服务部
目
录
目 录.......................................................................................................................................................................2 第一章 发动机电喷部分 .............................................................................................................................................1 第一节 风云 2 两厢车型发动机联合电子(M780)电喷系统介绍........................................................................1 一、系统介绍.......................................................................................................................................................1 二、发动机管理系统原理图 ....................................................................................
项目2 汽车车身外部部件更换

3、任务实施
操作提示 拆卸前翼子板时首先要找到螺栓,有的螺栓是隐藏在车 门及翼子板后面或下部,有些车型的螺栓会被防腐胶所覆 盖,拆螺栓前要处理掉防腐胶。 拆卸所有螺栓后,小心拿下翼子板,同时注意翼子板内 的线束。 将一些必需的零件(如卡扣)从旧的翼子板上拆下安装 到新的翼子板上。 车身前翼子的调整主要是前翼子板与车门间隙、前翼子 板与发动机罩间隙的调整。 调整完毕后,检查螺栓的拧紧力距。
• 任务5 车门的更换
2、相关理论知识
车门上的儿童锁:手动
方式,它可防止从车里
面打开每个后车门。 儿童锁
项目2 汽车车身外部部件更换
• 任务5 车门的更换
2、相关理论知识 车门防撞杆
车门内防撞杆
项目2 汽车车身外部部件更换
• 任务5 车门的更换
2、相关理论知识 车门防撞杆
y形车门内防撞杆
项目2 汽车车身外部部件更换
3、任务实施
操作提示
保险杠外壳的结构
项目2 汽车车身外部部件更换
• 任务1 保险杠的更换
1、任务引入: 汽车发生碰撞,导致前翼子板出现断裂、拱曲、凹陷与皱褶等损伤, 损伤面积超过翼子板2/3时,翼子板必须更换。
项目2 汽车车身外部部件更换
• 任务2 车身前翼子板的更换
2、相关理论知识
轿车的前翼子板基本是独立 的,尤其是前翼子板,因为前 翼子板碰撞机会比较多,独立 装配容易整件更换。 有些车的前翼子板用有一定 弹性的塑性材料(例如塑料) 做成。塑性材料具有缓冲性, 比较安全。
保险杠缓冲器 可变形泡沫塑料式缓冲器 前部变形泡沫塑料式缓冲器
后部变形泡沫塑料式缓冲器
项目2 汽车车身外部部件更换
大运重卡保险杠拆解教程

大运重卡保险杠拆解教程
第一步:首先将车向右打满转,关闭发动机,断开电池负极。
第二步:拆下固定螺丝。
以别克为例,前保险杠上方会有很多螺丝。
拆卸螺钉、挡泥板、前保险杠蒙皮、能量吸收器等时。
也应该被删除。
第三步:去掉保险杠蒙皮后,可以看到前保险杠、吸能器等。
,断开前雾灯插头,然后拆下最后两个固定螺钉。
这里有一张便条。
记得把螺丝收好,不要弄丢了。
复位时,严格遵循标准。
汽车保险杠是汽车的重要安全保护装置,能吸收和减缓来自外界的冲击力,其主要部件有外板、缓冲材料和横梁。
现在的汽车前后都有保险杠。
一开始保险杠主要是金属材质,用的是3mm以上的钢板冲压而成的U型槽钢。
随着技术的发展,现在的保险杠都是塑料材质,不仅有保护功能,还追求与车身造型的和谐统一。
简述汽车保险杠维修使用的工具以及流程

修车的时候,修保险杠是挺常见的,要用到一些工具,比如热风枪、
打磨机、喷漆枪,还有一些修车的工具。
得把车停在宽敞的地方,周
围没其他车或东西,然后打开车盖,把电源给拔了。
接下来就可以开
始拆保险杠了,用螺丝刀和扳手把保险杠上的螺丝一个个拧下来,小
心地把保险杠取下来,放在安全的地方。
现在轮到我们来给保险杠来一次大变身啦!如果是因为小碰撞或者擦
刮而导致的小小瑕疵,我们可以用一些神奇的修车工具来修复,还要
用打磨机来打磨一番。
但是如果保险杠受损严重,可能需要动用热风
枪来给它来一次SPA,变软后再进行形态修复。
完成修复后,就要来
一次时尚的喷涂,使用喷漆枪对保险杠进行涂色,保持与车身一致的
颜色。
哈哈,修好喷好后,得等它好好晾晒一阵子,然后就可以开始
给它安装上去啦!就像给保险杠来一次美丽的彩妆,让它焕发出新的
光彩!
在安装保险杠的时候,仿佛是在为爱人梳理秀发,需要娴熟的技巧和
温柔的动作。
小心翼翼地调整安装位置,细心地连接每一处细节,如
同绣花般精致。
用螺丝刀和扳手,轻轻拧紧,如同弹指间的琴弦。
当
保险杠与车身浑然一体,如同相守的恋人,我们重新注入车辆的电源,打开引擎盖,一切安稳如初。
仔细审视,确保每一处无懈可击,如同
艺术品上精雕细琢的浮雕。
而后,将车辆推出工作区域,一场精心的
恢复之舞,就这样美丽结束。
自己动手风云2改装氙气大灯(附灯光的调节)

自己动手风云2改装氙气大灯附灯光的调节风云2的大灯一直让我烦恼,晚上不给力,老受到别人的欺负,很多不良司机会车就是不变灯。
我经常上夜班,很多时候需要晚上开车,好的灯光也能带来行车安全,权衡再三还是改了吧!既然要安全就装透镜,经过一段时间的研究决定,改近光灯,用海迪五代双光透镜,带天使眼,雪莱特氙气灯泡,6000K,海澜的安定器。
这个配置比较实惠,取消了恶魔眼,本人不需要这么花哨。
材料已经准备好了灯到了先不要装,首先需要测试一下开始拆卸,先改左大灯拔下插头,拿下大灯放入烤箱,温度控制好,然后暴力打开,其中的滋味自己知道了。
反复烤了N 次才成功自制的简易烤箱,就是传说中的纸板箱外加一把热风枪打开后的三个部件清胶清胶完毕后就开始装透镜了准备从这里出线,量好尺寸,开孔上橡胶圈穿线盖上后盖别忘了上密封胶,注意防水。
看看调光电机上车安装通电试试成功!整体效果车辆的照明系统是否进行正确的指向调整,不仅关乎实际的照射效果,也关乎车辆行驶的安全,大街上经常能看到一些车的近光灯调得很高,使对面车辆产生眩光,非常影响安全。
同时,如果不能正确调节头灯指向,也会影响头灯的照射范围,以及路面的照射效果。
即使是更换一些升级的卤素灯泡,也最好检查一下头灯是否正确指向,因为灯丝位置的细微变化,也会导致光型的巨大变化。
下面的调整方法不需要借助特殊的设备和仪器,但却能获得正确的指向照明。
需要准备的东西:卷尺、封口胶,十字螺丝和内六角套筒步骤1:首先,找到一块地面水平且又有垂直白色墙面的场地――地下停车场里就很好。
正对白色墙面,将车直着慢慢开过去,并在车头最大限度贴近墙面的位置停住。
在墙面上对应车头中心线的位置(对”MM“,就是中网的头标中心点),划一条垂直线(注:为了避免涂鸭别人的墙面,我建议用胶带黏贴,方便去除)。
然后,直线倒车,在车头灯距离墙面25英尺处停住(即约7.6米处)步骤2:进行如下两项测量测量A:测量车灯外罩的几何中心点到地面的高度测量B:近光灯透镜的中心点到车头中心点(对“MM”而言,就是中网的车标中心点)的距离,以及远光灯中心点到车头中心点的距离步骤3:在墙面上,划出两条水平线(可以用胶带黏贴取代,下同),一条对应步骤2中的测量A值,即头灯中心到地面的高度,另一条则比上面的高度低2英寸(即约5厘米)。
任务2 保险杠的的拆装与调整

模块二 典型车身钣金件的拆装
二、整体成形树脂型保险杠的拆装 由于整体成形树脂型保险杠与车身做成一体,根据不 同车型首先观察保险杠与车身的连接螺钉位置,准备好各种 螺钉旋具、开口扳手和套筒扳手。 1.保险杠的拆卸 (1)拆卸前格栅,打开各连接螺钉盖罩。
模块二 典型车身钣金件的拆装
(2)拆下前翼子板衬板与前保险杠总成的连接螺栓。
(2)整体成形树脂型保险杠 现代轿车中主要采用的是与车身造型一体化的树脂型保险杠,保险杠 材料使用聚丙烯树脂,质量轻,容易注塑成形,所以应用广泛。
模块二 典型车身钣金件的拆装
2.吸能保险杠 为了吸收保险杠在碰撞时的冲击能量,使保险杠支架 具有吸能功能,形成一种防冲击的装置。吸能保险杠一般有 直接吸能型和筒状吸能型两种形式。
模块二 典型车身钣金件的拆装
(2)拆下前保险杠总成与前纵梁的连接螺栓。 (3)拔下转向灯插头,拆下转向灯。 (4)两人配合将保险杠卡座向前方推开,然后从车上 卸下前保险杠总成。 (5)拆下前保险杠支架的连接螺栓,拆卸前保险杠支 架分总成。
模块二 典型车身钣金件的拆装
2.前保险杠的装复 前保险杠的装复顺序与拆卸顺序相反。 3.前保险杠的调整 前保险杠的位置注意调整到位,后部位置应与前翼子 板对齐。
模块二 典型车身钣金件的拆装
二、保险杠的功用 保险杠的主要功用是,当轿车前后端与其他物体相撞 时,不仅能有效保护车身,而且还有利于减轻被撞人或物的 伤害程度。另外,保险杠作为车身外部装饰,起到美化外形 的作用。
模块二 典型车身钣金件的拆装
相关实训
一、普通钢制保险杠的拆装 首先准备好开口扳手、套筒扳手、十字起、垫布等 工具。 1.保险杠的拆卸 (1)拆下前翼子板衬板与前保险杠总成的连接螺栓。
