GBT17431.2-1998轻骨料检测实施细则
GBT1743121998轻骨料检测实施细则
轻骨料检测实施细则1、检测依据1.1《轻骨料及其试验方法第二部分:轻集料试验方法》（GB/T17431.2—1998）2、适用范围2.1 本细则适用于于粉煤灰陶粒和陶砂、粘土陶粒和陶砂、页岩陶粒和陶砂、天然轻骨料等到多孔轻骨料的检验。
2.2 取样2.2.1 从每批产品中抽取有代表性的试样。
2.2.2 初次抽取的试样不少于10升，其总料量应多于试验用料量（GB2842—81中表1）的1倍2.2.3 初取试样可在下列场合中抽取。
①对均匀料堆进行取样时，以每300m3为一批，不足一批亦以一批论，试样再从料堆锥体自上而下的不同部位、不同方向任先10个点抽取，但要注意避免抽取离析的及面层的材料；②从袋装料抽取试样时，应从10袋的不同位置和高度中抽取。
2.2.4 初次抽取的试样拌合均匀后，按四分法缩减到试验所需的用料量（按GB2842—81表1规定）。
2.3 需要烘干的试样，应在恒定温度105～110℃的烘箱中进行干燥处理、烘至恒定质量。
3、颗粒级配测定3.1 适用范围：适用于筛分法测定轻骨料的颗粒级配。
3.2 主要仪器设备3.2.1 烘箱：温度控制在105±5℃。
3.2.2 台称：称量粗骨料用10kg台称（感量为5g），称细骨料用1kg 的托盘天平（感量为1g）。
3.2.3 标准筛：筛分用骨料用筛的规程如下：园孔筛孔直径为40.0、30.0、20.0、16.0、10.0、和5.0mm六种，附有筛底和筛盖；筛分细骨料的筛子规格为10.0、5.00、2.50、1.25、0.63、0.315、0.160mm 共七种，并附有筛盖和底盘。
3.3 操作步骤3.3.1 取粗骨料10L （骨料最大粒径小于或等于20mm 时），或20L （骨料最大粒径大于20mm 时），细骨料2L ，置于烘箱中烘至恒定重量，取烘干试样，分成二等份，分别称取试样重量。
筛子按孔径从大到小顺序叠置，孔径最小者置于最下层，附上筛底，将一份试样倒入最上层筛里，加上筛盖，顺序过筛。

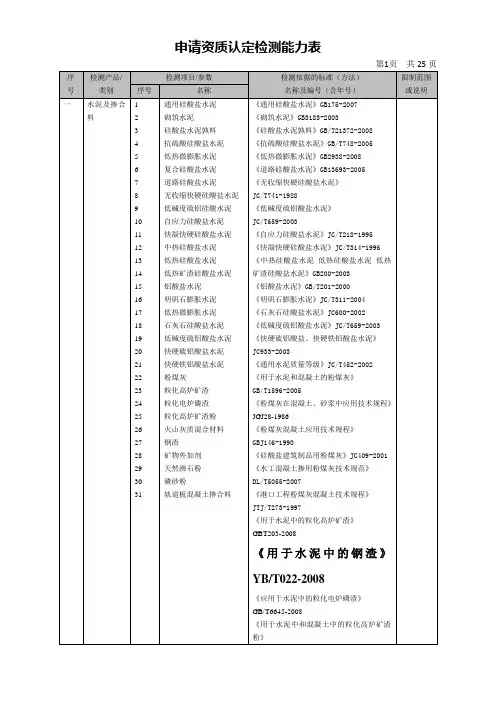

计量认证范围及限制要求N (2)
附表2.1授权签字人申请一栏表机构负责人签名：日期：附表2.2授权签字人申请表实验室名称：注：申请人每人填写一张；附表3组织机构框图①独立法人的画出本实验室内、外（行政或业务指导）部关系；②非独立法人的画出本实验室在母体法人中所处位置、与实验室相关的部门；③直接（属行政）关系用实线连接，间接（属业务指导）关系用虚线连接；④有独立帐号的，请在此页的空白处加盖有本实验室名称和开户银行帐号的印章。
附表4实验室人员一览表第页共页仪器设备配置一览表试验室地址：第1页共30页仪器设备配置一览表试验室地址：第2页共30仪器设备配置一览表试验室地址：第3页共30仪器设备配置一览表试验室地址：第4页共30仪器设备配置一览表试验室地址：第5页共30仪器设备配置一览表试验室地址：第6页共30仪器设备配置一览表试验室地址：第7页共30仪器设备配置一览表试验室地址：第8页共30仪器设备配置一览表试验室地址：第9页共30仪器设备配置一览表试验室地址：第10页共30仪器设备配置一览表试验室地址：第11页共30仪器设备配置一览表试验室地址：第12页共30仪器设备配置一览表试验室地址：第13页共30仪器设备配置一览表试验室地址：第14页共30仪器设备配置一览表试验室地址：第15页共30仪器设备配置一览表试验室地址：第16页共30仪器设备配置一览表试验室地址：第17页共30仪器设备配置一览表试验室地址：第18页共30仪器设备配置一览表试验室地址：第19页共30仪器设备配置一览表试验室地址：第20页共30仪器设备配置一览表试验室地址：第21页共30。

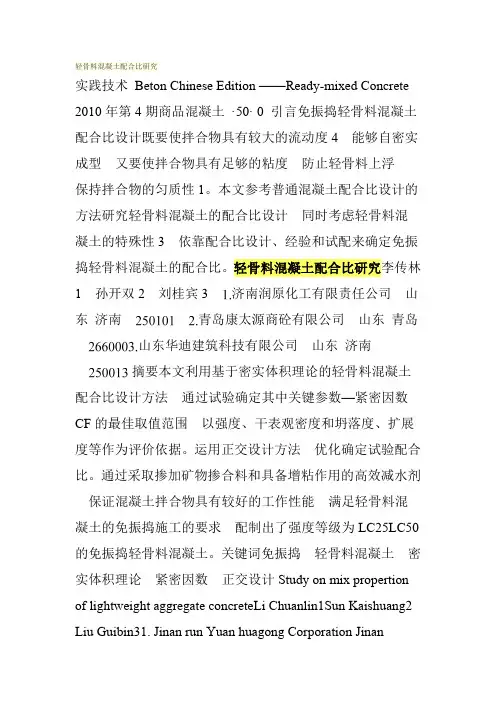

轻骨料混凝土配合比研究
轻骨料混凝土配合比研究实践技术Beton Chinese Edition ——Ready-mixed Concrete 2010年第4期商品混凝土·50· 0 引言免振捣轻骨料混凝土配合比设计既要使拌合物具有较大的流动度4能够自密实成型又要使拌合物具有足够的粘度防止轻骨料上浮保持拌合物的匀质性1。
本文参考普通混凝土配合比设计的方法研究轻骨料混凝土的配合比设计同时考虑轻骨料混凝土的特殊性3依靠配合比设计、经验和试配来确定免振捣轻骨料混凝土的配合比。
轻骨料混凝土配合比研究李传林1孙开双2刘桂宾3济南润原化工有限责任公司山东济南青岛康太源商砼有限公司山东青岛山东华迪建筑科技有限公司山东济南摘要本文利用基于密实体积理论的轻骨料混凝土配合比设计方法通过试验确定其中关键参数—紧密因数CF的最佳取值范围以强度、干表观密度和坍落度、扩展度等作为评价依据。
运用正交设计方法优化确定试验配合比。
通过采取掺加矿物掺合料和具备增粘作用的高效减水剂保证混凝土拌合物具有较好的工作性能满足轻骨料混凝土的免振捣施工的要求配制出了强度等级为LC25LC50的免振捣轻骨料混凝土。
关键词免振捣轻骨料混凝土密实体积理论紧密因数正交设计Study on mix propertion of lightweight aggregate concreteLi Chuanlin1Sun Kaishuang2 Liu Guibin31. Jinan run Yuan huagong Corporation JinanShandong 2501012. Qingdao KangTaiyuan concrete corporation Qingdao Shandong 2660003. Shandong HuaDi building science and Technology Corporation Jinan Shandong 250013Abstract:In this paper based on the theory of dense volume of lightweight aggregate concrete mix design method determined by experiments in which the key parameters - the best close range factor CF in order to strength dry apparent density and slump extended degree re ects the work of performance indicators as a basis for evaluation. Using orthogonal design method optimizing the mixture ratio to determine testing. By taking admixture with mineral admixtures and super plasticizer testifying role to ensure that concrete mixture has good performance and to meet the lightweight aggregate concrete vibrated free of construction requirements.Keywords:vibrated lightweight aggregate concrete compacting volume theory close factor orthogonal design1 原材料及试验方法1.1 原材料1 水泥青岛山水水泥厂生产的山水P·O42.5R水泥主要指标如表1所示。
轻集料试验
一．目的检测轻集料，指导检测人员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准颗粒级配、堆积密度、筒压强度执行标准：GB/T17431.1-1998）《轻集料》GB/T17431.2-1998）《轻集料试验方法》三．适用范围适用于建筑工程中混凝土及其制品中轻集料。
四．职责检测员必须执行国家标准，按照作业指导书操作，作好试验记录，填写检测报告，并对数据负责及解释。
五．样本大小及抽样方法应从每批产品中抽取有代表性的试样，初次取样的试样应不少于10份，其总料量应多于试验料量的1倍。
从200m3为一验收批。
不足上述数量以一批论。
六．仪器设备1．GY64鼓风烘箱（JC411）：能使温度控制在（105±5）℃；2．HCTP12A天平（JC231）：称量1000 g，感量1 g；3．方孔筛(JC371)：孔径为40.0mm-0.160mm的筛共11只，并附有筛底和筛盖；4．T21摇筛机(JC391)；5．承压筒（JC431）;6. 搪瓷盘，毛刷等；7. 直尺、料产、容量筒10L、5L、1L、毛巾；七．环竟条件常温下物理试验内进行。
八．检测步骤及数据处理（一）颗粒级配1.准备好试验用的工具，检查仪器设备的状态是否正常。
按方法规定不同部位取样，放在烘箱中于（105±5）℃下烘干至恒量，待冷却室温后，分为大致相等的两份备用。
2.称取试样粗集料（集料最大粒径小于或等于20mm时或20L集料最大粒径等于或大于20mm）细集料2L。
将试样倒入按孔径大小从上到组合的套筛（附筛底）上，然后进行筛分。
3．细集料筛分筛臵于摇筛机上,摇10min;取下套筛,按筛孔大小顺序再逐个用手筛，筛至每分种通过量不小于试样总量的0.1%为止。
4.试样在各号筛上的筛余量均不得超过0.4L否则，应将该筛余试样分成两份，再一次进行筛分，并以筛余量之和作为该号筛的筛余量。
称取每号筛的筛余量，所有各筛的分计筛余量和筛底中剩余时的总和与筛分前的试样总量相比相差不得超过1%。
轻粗骨料筒压强度测定仪校验规程
轻粗骨料筒压强度测定仪校验规程
1 目的
1.1 本方法适用于新购和使用中的轻粗骨料筒压强度测定仪的校验。
1.2 筒压强度测定仪系用于按《轻粗骨料及其试验方法第二部分：轻集料试验方法》GB/T1743.1-1998测定轻粗骨料颗粒的平均相对强度指标的专用仪器。
2 技术要求
2.1 筒体内部尺寸：内径115mm、高100mm、允许误差-1mm；
2.2 冲压膜外部尺寸：外径113mm、高70mm、允许误差-1mm；
2.3 筒体、导向筒和冲压膜均应是正圆柱形，其上下表面与柱面的垂直度不大于1mm。
3 校验项目
3.1 筒体。
3.2 冲压模。
4 环境条件及校验用标准器具
4.1 环境条件
温度20℃±10℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。
4.2 校验用标准器具
4.2.1 游标卡尺：量程200mm，分度值0.02mm。
4.2.2 直角尺。
4.2.3 塞尺。
5 校验方法
5.1 用游标卡尺测量筒体的内径和净高，量取冲压膜的外径和净高。
5.2 将筒体、导向筒、冲压模至于平板玻璃上，用直角尺的一边放玻璃板上，另一边分别紧贴筒体、导向筒、冲压模的周边，用塞尺量取其垂直度。
6校验结果处理
全部校验项目均符合技术要求为合格。
校验周期为12个月。
7 记录
7.1轻粗骨料承压筒校验记录。

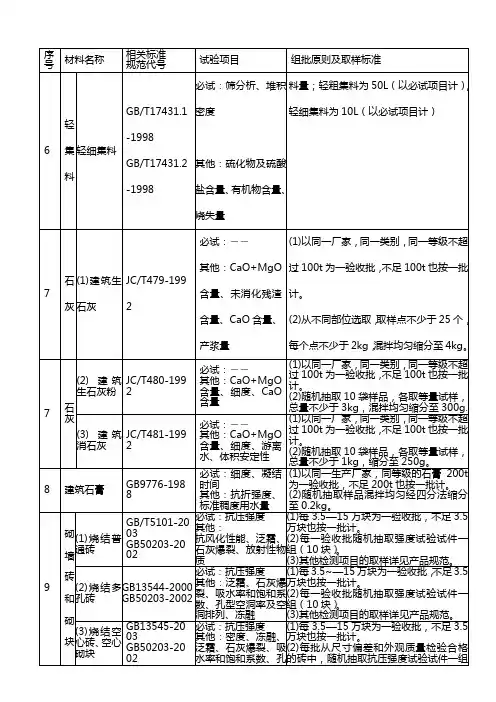

建筑工程检验及取样标准表
（3）在选取的钢筋的任意一端截去不小于500mm后切取。
(4)钢筋混凝土用余热处理钢筋
GB13014-1991
GB/T2975-1998
必试：拉伸试验（屈服强度、抗拉强度、伸长率）弯曲试验
其他：化学成分
（1）同一厂别、同一牌号、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t,也按一批计
(1)以同一厂家，同一类别，同一等级不超过100t为一验收批，不足100t也按一批计。
(2)随机抽取10袋样品，各取等量试样，总量不少于1kg，缩分至250g。
8
建筑石膏
GB9776-1988
必试：细度、凝结时间
其他：抗折强度、标准稠度用水量
(1)以同一生产厂家，同等级的石膏200t为一验收批，不足200t也按一批计。
回填土
回填土
GB50202-2002
GB/T50145-2007
GB/T50123-1999
SL237-1999
必试：压实系数（干密度、含水量）、击实试验（求最大干密度和最优含水量）。
其他：
土粒比重试验、颗粒分析试验、界限含水率试验、承载比试验、渗透试验、固结试验、黄土湿陷试验、三轴压缩试验、无侧限抗压强度试验、剪切试验、反复直剪强度试验、膨胀率试验、膨胀力试验、收缩试验、冻土密度试验、冻结温度试验、酸碱度试验等。
1、焊接
（1）钢筋电阻点焊
GB 5204-2002
JGJ/T27-2001
JGJ18-2003
必试：拉伸试验
剪切试验
其他：------
(1)在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。抽取试件数量及要求如下：
地铁土建工程见证取样、平行检测监理实施细则
XX地铁6号线工程土建监理第X合同段监理实施细则（见证取样、平行检测）编制：审核：批准：XX地铁6号线工程土建监理第X合同段监理联合体20 年月目录第一节工程概况 (2)第二节编制依据 (2)第三节专业工程特点 (3)第四节监理工作控制目标及控制要点 (3)一、监理工作控制目标 (3)二、监理工作控制要点 (4)第五节监理工作流程 (10)1、监理工作流程图 (10)2、见证取样和平行检验程序 (10)第六节监理工作方法及措施 (11)1、明确见证人员职责 (11)2、见证人员素质 (11)3、建立取样员和见证人员工作台账 (12)第一节工程概况XX地铁6号线工程土建监理第10合同段工程包括大毕庄车辆段（含）~新外环东路站（含）~南河庄站U型槽（不含），共1站2区间、1座车辆段以及全线铺轨工程，包括正线轨道、辅助线轨道、出入段线轨道和大毕庄车辆段场区轨道工程。
大毕庄车辆段场区轨道及出入段线铺轨长21.1km，辅助线铺轨长2.33km，正线铺轨双线长57km。
总建筑面积约为250000㎡，最大单体238000㎡。
其中：大毕庄车辆段~新外环东路站~ 南何庄站U型槽，共1站2区间，车站总建筑面积约10251㎡，区间长度约1293.6m大毕庄车辆段上盖平台面积约191601㎡，最大高度13.5m，最大单体跨度27m，无地下结构工程，大毕庄车辆段铺轨工程长约21.1km。
工程内容主要包括以上工程的土建、装修、水电、暖通、消防工程及铺轨工程。
第二节编制依据1、《建设工程监理规范》(GB50319-2013)2、《地下铁道工程施工及验收规范》GB 50299-19993、《普通混凝土拌合物性能试验方法标准》GB／T5 0080-20024、《普通混凝土配合比设计规程》JGJ 55-20115、《混凝土耐久性检验评定标准》JGJ193-20096、《混凝土强度检验评定标准》GB/T 50107-20107、《建设用碎石卵石》GB/T 14685-20118、《建设用砂》GB/T 14684-20119、《建筑工程资料管理规程》JGJ/T 185-200910、《建筑工程施工质量验收统一标准》GB50300-200111、工程设计文件（施工图、技术说明、设计交底、图纸会审、变更设计等）12、合同文件（包括业主与施工单位签定的施工合同文本、业主与监理单位签订的监理委托合同）13、经批准的监理规划和施工组织设计14、建筑工程检测试验技术管理规范JGJ 190-201015、房屋建筑工程和市政基础设施工程实行见证取样和送检的规定(建建〔2000〕211号)16、地下工程防水技术规范GB 50108-2008第三节专业工程特点1、车站施工需要大量的钢筋、混凝土、防水材料，见证取样和平行检验工作量大；2、见证取样、平行取样工作必须在现场进行；3、见证取样及送检需要见证人员全程见证；4、钢筋连接接头量大，需要现场取样，难度较大；第四节监理工作控制目标及控制要点一、监理工作控制目标按照规范及业主要求及时见证取样和平行检验，确保取样的代表性和真实性，核查见证取样试验报告，做好材料的质量验收工作。
污泥陶粒的性能特征与烧制工艺
砖［２］、生产水泥 压 制 品 作 ［３］ 为 烧 制 水 泥 的 原 料 和 燃 煤 的 辅 助 燃 料 等［４］，这 些 综 合 利 用 使 污 泥 得 到 了 彻 底的处理．由于各地 区 的 实 际 情 况 和 现 实 条 件 存 在 差异，面对大量的城 市 污 泥 需 要 更 多 可 供 选 择 的 污 泥处理方法，这就需 要 不 断 地 开 辟 污 泥 无 害 化 和 资 源化处理的新方法和新途径．
ＢＤ＝ （ｍ－ｍ１Ｖ）×１ ０００． 式中：ｍ 为试样和容量筒总质量，ｍ１ 为容 量 筒 质 量， Ｖ 为容量筒容积．
污泥陶粒表观密度（ＡＤ）测 定：待 污 泥 陶 粒 冷 却 后 ，精 确 测 定 质 量 和 体 积 ，计 算 污 泥 陶 粒 的 质 量 与 体 积 的 比 值 ，得 到 污 泥 陶 粒 的 表 观 密 度 ．
本 文 在 分 析 测 定 污 泥 化 学 成 分 、矿 物 成 分 、粒 度 分布和热重变化等理化特性以及对比污泥无机成分 与可用于烧制陶粒 化 学 组 成 的 基 础 上，进 行 干 化 后 污 泥 烧 制 陶 粒 的 过 程 实 验 ．同 时 ，对 烧 制 污 泥 陶 粒 的 控制因素和污泥陶 粒 的 抗 压 强 度、表 观 密 度 和 吸 水 率等性能进行深入 研 究，结 合 污 泥 低 温 干 化 的 技 术 特 点 ，建 立 烧 制 污 泥 陶 粒 的 方 法 及 工 艺 路 线 ．
为了 了 解 污 泥 的 矿 物 组 成，分 别 对 污 泥 样 品 进 行 Ｘ 射线衍射分析［９］．污 泥 粒 度 由 美 国 库 尔 特 公 司 生产的 ＬＳ－２３０粒度分析仪分析．
污泥热重分析在 ＳＤＴ Ｑ６００热分析仪上进行［１０］， 污泥样品在自然条件下风干，破碎后取１０ｍｇ，在 空 气 氛围下，以１０ ℃／ｍｉｎ的升温速率升至８５０ ℃，同时 获取热流（ＤＳＣ）、发 生 转 变 温 度（ＤＴＡ）和 质 量 损 失 （ＴＧＡ）信 息 ． １．２ 污 泥 陶 粒 制 备
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻骨料检测实施细则1、 检测依据1.1《轻骨料及其试验方法第二部分：轻集料试验方法》（GB/T17431.2—1998） 2、 适用范围2.1本细则适用于于粉煤灰陶粒和陶砂、粘土陶粒和陶砂、页岩陶粒 和陶砂、天然轻骨料等到多孔轻骨料的检验。
取样从每批产品中抽取有代表性的试样。
初次抽取的试样不少于10升，其总料量应多于试验用料量 —81中表1）的1倍 初取试样可在下列场合中抽取。
① 对均匀料堆进行取样时，以每300m 3为一批，不足一批亦以一批论， 试样再从料堆锥体自上而下的不同部位、不同方向任先10个点抽取，但要注 意避免抽取离析的及面层的材料； ②从袋装料抽取试样时，应从10袋的不同位置和高度中抽取。
2.2.4初次抽取的试样拌合均匀后，按四分法缩减到试验所需的用料量 （按 GB2842 — 81 表 1 规定）。
轻骨料各项试验的试样用量表1试 样 用 量（L ）序号2.2.1 2.2.2（GB28422.2.3轻砂Dmax < 20mmDmax>20mm颗粒级配松散堆积密度 轻粗骨料的吸水率 轻粗骨料的筒压强度 轻粗骨料的软化系数 轻粗骨料的颗粒密度 轻粗骨料的坚固性 轻粗骨料的煮沸质量损失 有机物含量10 3020 4010 4 210 4 4 4 4〜102.3 需要烘干的试样，应在恒定温度105〜110 C 的烘箱中进行干燥处 理、烘至恒定质量。
3、颗粒级配测定适用范围：适用于筛分法测定轻骨料的颗粒级配。
主要仪器设备烘箱：温度控制在105 ± 5 C 。
台称：称量粗骨料用10kg 台称（感量为5g ）,称细骨料用1kg （感量为1g ） O标准筛：筛分用骨料用筛的规程如下：园孔筛孔直径为40.0、 16.0、10.0、和5.0mm 六种，附有筛底和筛盖；筛分细骨料的筛3.1 3.2 3.2.1 3.2.2的托盘天平3.2.330.0、 20.0、2.22.50 、 1.25 、 0.63 、 0.315 、 0.160mm 共 七 种 ， 并 附 有 筛3.3 操 作 步 骤 3.3.1取粗骨料 料最大粒径大于 20mm 试样， 分成二等 份， 分别称取试样重量。
筛子按孔径从大到小顺序叠置， 孔径最小 者置于最下层， 一份试样倒入最 上层筛里， 加上筛盖， 顺序过筛。
3.3.2 细骨 料的筛分可用振动摇筛机振动过筛 30 分钟， 筛，直 至每分钟通过量 小于筛余量 的 1%时即可，如 用手筛时， 通过量小于筛余量的 1%时即可。
称取每号筛的筛余量。
3.4 结果计算3.4.1粗骨 料的最 大粒 径— 以累计 筛余百 分率小于 10%的 该号筛孔尺 寸定为粗骨料的 最大粒径。
3.4.2 计 算 分 计 筛 余 百 分 率 — 取 每 号 筛 上 的 筛 余 量 对 试 样 总 重 量 的 百 分率，计算精确 至 0.1% 。
3.4.3计算 累计 筛余百分率— 取每号筛上 的 筛余量对 试样百分率 加上 该号筛以上各号筛余百分率之和。
计算精 确至 0.1% 。
细骨 料的细度模数按下式计算： —细度模数， 计 算精确至 0.1% ；A 2, ........................... A 6 —分别为5.00 , 2.5 , 0.16mm 孔径筛上的累计百 分率。
3.5取 两次 试验结果的算 术平均 值， 筛 分后 ， 如每 号筛上的筛余 重量 与底盘 上的筛余量之和同原试样总量相差超过 0.1% 时， 须重做。
4、松 散堆积 密度 测定适用范围： 适用于 轻骨料 在自然堆积状态下单位体积的质量测定。
主要仪器设备地秤： 最大称量 50kg （ 感量为 50g ）； 托盘天平： 最大称量 5kg （ 感量为 5g ）； 容量筒：10L 、5L 、1L 各一只。
粗骨料最大粒径 大于 20mm 时 ，用 10L 的容量筒；粗 骨 料最大粒径小于或 等 20mm 时 ，用 5L 的容量筒。
细 骨 料用 1L 的 容量筒 ；烘箱：温度控制在105 ± 5 C 取样勺或铁铲等。
结果计算式中：P g —松散堆积密度（kg/m 3）计算精确至10kg/m 3;m —试样和容量筒的重量（kg ）; m 1— 容量筒 的重 量（ kg ）； V —容量筒的容积（L ）。
4.5结 果 评 定取三次试验的算术平均值，如 其中 的最 大值与最小值火差大 于平均值的5%时， 须重做 。
子规格为 10.0 、5.00 、 盖和底盘。
10L （骨料最大粒径小于或等于20mm 时），或20L （骨 时 ）， 细骨料 2L ，置 于烘箱 中烘至 恒定重 量， 取烘干附上筛底，将取 下， 再用手 则 筛至 每分钟3.4.4式中：M xA 1， 2， 结果评定4.1 4.2 4.2.1 4.2.2 4.2.34.2.4 4.2.54.3 松散堆积密度按下式计算5、轻 骨料的 吸水 率测定 适用范围：适用于测定干燥状态粗骨料的吸水率。
主要仪器设备 托盘 天平：最大称 量 1kg （感量 为 1g ）； 烘箱： 筛子： 容器、 操作步骤 5.1 5.2 5.2.1 5.2.2 5.2.3 5.2.4 5.3 5.3.1 温度控制在105 ± 5 C 筛 孔 为 5.00mm 的 筛 子 过 筛 ； 瓷盘及毛巾等。
取试样4L ,用筛孔5mm 的筛子过筛，取筛余物烘至恒定重量备 用。
把试 样 拌合均匀，分 成三 等份，称 取每 份重量 。
然 后放入 盛水的 容器中， 如有颗 粒漂 浮于水面上， 必须设 法将其压入 水中。
试样浸水1h 后，将试样倒入5.00mm 筛子中，滤水1〜2分钟，然后倒 在 拧干的 湿毛 巾上， 用 手抓 住毛 巾两端 , 使其 成槽形 ， 让 骨料在 毛巾 上往返 滚动四次 后 , 将 骨料 倒 入 瓷 盘里， 拧干 毛巾， 再重复 上述 步骤一次， 然 后 称 量。
5.3.2 5.4 粗骨料的 1h 吸 水 率按 下式计 算： 式中：W a —粗骨料的1h 吸水率（%）计算精确至0.1% ； m 1— 浸 水 试 样 重 量 （ g ）； m — 烘 干试样 重 量 （ g ）。
5.5 结 果 评 定 取 三次 试验的 算 术平 均值作 为试 验的 结 果。
6、轻 骨料的 筒压 强度测 定 适用 范围： 适用 于 测定粗 骨 料 颗粒的 平均相 对强度 指标 。
主要仪器设备 承 压 筒压力 机：根 据 筒压强度 的 大小选 择适合 规格的 压力 机，测 定 值的6.1 6.2 6.2.16.2.2 大小宜位于所选 压力 机表盘读数的 20〜 80% 的 范围。
托盘 天平： 最大称 量 5kg ，（ 感量 为 2g ）烘箱：温度控制在105 ± 5 C 操作步骤 筛取 10〜 20mm 粒 级（ 粉煤灰 陶粒允 许采用 10〜 15mm 的粒径 ） 其中 10〜 15mm 的 粒 径的 体积含量 应为 50〜 70% 。
用 承 压 筒（ 带 筒 底 ）装 试 样 ，分 别 测 定 三 次 松 散 料 重 量 ，取 其 算 对天 然 轻 骨料 ， 取 测得的 平均 松散重 量值 乘以 1.15 的 填充系数作 对其 它轻 骨 料乘以1.10 的 填充系数作为试样量 。
按上 述试样量 称取 试样 ，装 入 承 压筒，先 用 木 锤沿筒壁四 周轻敲6.2.3 6.2.4 6.3 6.3.1 的 试 样 5L 。
6.3.2 术平均值。
为试样量；6.3.3 数次， 然 后 装 上导向筒和冲 压模 ， 检查 冲压模 的 下 刻度线 是否与 导向 筒的 上 缘重 合， 如不重 合， 再轻敲筒壁四 周直至 完全重 合为 止。
把承压筒放 在压 力机的 下压板 上，以每 秒约 300 〜 500N 的 速度匀 速加荷。
当冲压模压入深 度为 20mm 时， 记 下压力值。
6.4 结果计 算 粗 骨料 的 筒压强度 按 下式 计 算：式中：R i —粗骨料的筒压强度（MPa ）,计算精确至0.1M Pa ;D —压入深度为20mm 时的压力值（N ） F —承压面积（即冲压模面积F=100cm 2）6.5结果评定： 粗骨料的筒压强度以三次试验结果为一组，取其平均 值。
若三次试验结果中最大值与最小值之差大于平均值的确良 5%时，须重做。
7 、 轻 骨 料 的 软 化 系 数 测 定7.1 适用范围： 适用于测定粗骨料浸水 1h 的筒压强度与干燥状态下筒 压强度的比值，用作评定粗骨料软化程度与生烧程度的质量检验之用。
主要仪器设备 粗骨料的筒压强度”及“粗骨料的吸水率”试验所需设备相同。
操作步骤 结果计算粗骨料的软化系数按下式计算 式中：K —粗骨料的软化系数；计算精确至0.1 ; R i —浸水1h 的粗骨料筒压强度值（MPa ）; R i —干燥状态下粗骨料筒压强度值（MPa ）。
7.5结果 评 定 浸水试样和干燥试样的筒压强度的试验结果计算和评定方法与第 6.4、 第 6.5 条同。
软化系数取三次试验结果的算术平均值。
8、轻 骨料的 颗粒 密度测 定8.1适用范围： 适用于测定粗骨料的颗粒单位体积（ 包括颗粒内部孔 隙） 的干燥质量，作为评定粗骨料质量、计算空隙和设计砼配合比之用。
8.2 主要仪器设备8.2.1 烘箱：温度控制在105 ± 5 C 8.2.2 托盘天平：最大称量1kg （感量1g ）;8.2.3 量筒： 容积为 1000mL 或 500mL ； 8.2.4 瓷盘：尺寸为40 X 30cm 左右; 8.2.5取样勺和毛巾等8.3 操作步骤 8.3.1 取试样4L ,用筛孔为5.00mm 的筛子过筛，取筛余物烘至恒定重量备用。
8.3.3 将试样倒入 1000mL 的量筒里，再注入 500mL 清水。
如有试样漂浮水面上,可用已知体积（V i ）的园形金属板压入水中,读出量筒的水位（V ）。
8.4结果计算粗骨料的颗粒堆积密度按下式计算式中：P k -—粗骨料的颗粒堆积密度（kg/m 3）计算精确至10kg/m 3。
m — -试样重量（g ）V 1 —园形金属板的体积（mL ）V — -倒入试样和放入压板后量筒的水位（mL ）。
8.5 结果评定取三次试验结果的算术平均值。
9、轻 骨料的 坚固 性测定9.1 适 用 范 围 ： 适 用 于 硫 酸 钠 饱 和 溶 液 法 间 接 地 检 验 粗 骨 料 的 坚 固 性 , 作为评定粗骨料质量之用。
9.2主 要 仪 器 设 备7.2 与7.37.410、烘箱：温度控制在105 ± 5 C托盘天平：最大称量2kg （感量为1g ） 搪瓷盆或瓷缸：容积不小于50L带盖三角网篮：用铜丝网制成，其外径为100mm ，高为150mm , 铜丝的孔径不大于2.5mm 。
