锅炉水处理系统

结垢
• 水质不良，是指水中含有较多的有害物质。这种水如果不经任何 处理，一旦进入锅炉内，将会带来以下危害：
• 结垢：水在锅炉内受热后蒸发的结果，为水中的杂质提供了化学 反应和不断浓缩的条件。当这些杂质在锅水中达到饱和时，便有 固体物质析出。所析出的固体物质，如果悬浮在锅水中，成为水 渣；如果沉积在受热面上，称为水垢。
• 用途 • 主要用于锅炉、热电站、化工、轻工、纺织、医药、生物、电子、
原子能及纯水处理的前道处理，工业生产所需进行硬水软化、去 离子水制备的场合，还可用于食品药物的脱色提纯，贵重金属、 化工原料的回收，电镀废水的处理等。
自动加药装置
Байду номын сангаас 除氧器
除氧器的作用
• 除氧器的主要作用就是用它来除去锅炉给水中的氧气及其他气体， 保证给水的品质。同时，除氧器本身又是给水回热加热系统中的 一个混合式加热器，起了加热给水、提高给水温度的作用。
天然水中杂质及其对锅炉的危害
3. 水中溶解的物质 主要是气体和矿物质的盐类，它们都以分子 或离子状态存在
于水中。水中溶解的气体都以分子状态存在。能 够引起锅炉腐蚀 的有害气体主要是氧气和二氧化碳气体，有时还 有些硫化氢气体。 氧是由大气中溶解进去的，二氧化碳和硫化氢 是有机物分解或氧 化而产生的。水中溶解的盐类都是以离子状态存在的。它们是由于 地层中 矿物质溶解而来的。天然水中溶解的盐类主要是钙、镁、 钠、铁 的碳酸氢盐，氯化物和硫酸盐等。这些杂质若不除去，会 造成锅 炉结垢、腐蚀和污染蒸汽品质，使锅炉金属过热变形、腐 蚀穿 孔、缩短锅炉使用寿命、浪费燃料、降低锅炉热效率，或者 产生汽水共腾，以至发生堵管、爆管等重大事故，破坏锅炉的安全 经 济运行。
水被污染不能回收利用,或无蒸汽回水时,都必须补充符合水质要求的水,这部 分水叫补给水。补给水是锅炉给水中去除一定量的生产回收外,补充供给的 那一部分水。因为锅炉给水有严格规定的质量要求,所以补给水一般都要经 过适当的处理。当锅炉没有生产回水时, 补给就等于给水。
锅炉用水的分类
• 4. 生产回水 • 当蒸汽或热水的热能利用之后, 其凝结水或低温水应尽量回
它的钙硬度占总硬度的70×10±2 左右,含盐量为中等,硅酸盐含量 在20mg/L以下,悬浮物的含量变化较大。
天然水中杂质及其对锅炉的危害
• 天然水中含有各种杂质,按其颗粒大小不同,可以分为三类 : • 1）悬浮物质 • 悬浮物质颗粒直径在4-10mm以上的杂质,这些杂质构成了天
然水的浑浊度和色度,悬浮物质在水中是不稳定的 , 其较轻物质浮 于水面(如油脂等),较重物质静置时会下降(如沙石、粘土和动植物 尸体碎片和纤维等)。 • 悬浮物的存在，会影响离子交换设备及锅炉的安全经济运行, 如果它们在离子交挠器内沉积,将会使离子交换剂受到污染,从而 使其交换容量降低, 周期出水量减少, 并影响离子交换器的出水质 量。如悬浮物直接进入锅炉, 它会在锅筒内沉积,使传热情况变坏, 金属因过热损坏而发生事故。
• 水是地球上分布最广的物质当中的其中的一种。如海洋、江 河、湖所覆盖的面积, 就约占地球表面的三分之二。天然水按其 来源可分为三种：1. 雨水 2.地表水 3.地下水
天然水的分类
1）按硬度来分 • (1)低硬度水:硬度为1.0 mmol/L以下 ; • (2)一般硬度水:硬度为1.0~3.5mmol/L; • (3)较高硬度水:硬度为3.5~6.0mmol/L; • (4)高硬度水:硬度为6.0~9.0mmol/L; • (5)极高硬度水:硬度为 9.0mmol/L 以上。
收,循环使用这部分水称为生产回水。提高给水中回水所占的比例, 不仅可以改善水质,而且可以减少生产补给水的工作量。如果蒸汽 或热水在生产流程中已被严重污染,那就不能进行回收。 • 5. 软化水 • 原水经过软化处理, 使总硬度达到一定的标准, 这种水称为软 化水。简称软水。 •
锅炉用水的分类
6. 锅水 正在运行的锅炉本体中流动着的水称为锅炉水。简称锅水。 7. 排污水 为了去除锅水中的杂质(过量的盐分、碱度等)和悬浮性水渣,
结垢的危害
•一 • 1.浪费燃料若结有1mm厚的水垢，浪费燃料约10%。 • 2.受热面损坏结有水垢的锅炉，传热性能燃料燃烧的热量不能
迅速的传递变差，给炉水，致使受热面金属的温度超过正常工 作条件的温度，此时受热面过热。发生受热面变形、爆破、爆 炸。
结垢的危害
• 3.锅炉出力降低结垢后，由于传热变差，要达到锅炉的额定蒸发 量或额定供热量，就需要多消耗燃料。但随着结垢厚度增加，以 及炉膛容积和炉排面积是一定的(燃料的供热量是一定的)，燃料 的消耗受到限制，因此，锅炉的出力就会降低。
以保证锅炉水质符合GB1576 水质标准的要求 , 就必须从锅炉的一 定部位排放掉一部分锅水,这部分水称为排污水。
8. 冷却水 锅炉运行中用于冷却锅炉某一附属设备的水,称为冷却水。冷 却水往往是生水。
锅炉配套水处理设备（离子交换器）
离子交换器
• 离子交换器分为:钠离子交换器、阴阳床、混合床等种类，。离子 交换柱(器)外壳一般采用硬聚氯乙烯(PVC)、硬聚氯乙烯复合玻璃 钢(PVC-FRP)、有机玻璃(PMMA)、有机玻璃复合透明玻璃钢 (PMMA-FRP)、钢衬胶(JR)、不锈钢衬胶等材质。
锅炉用水的分类
• 1. 原水(源水) • 又称生水,是未经任何处理的天然水。原水主要来自江河水、井水或城
市自来水等。 • 2. 给水 • 直接进入锅炉,被锅炉蒸发或加热使用的水称为锅炉给水。给水通常由
补给水和生产回水两部分混合而成。 • 3. 补给水 • 锅炉在运行中由于取样、排污、泄漏等要损失掉一部分水,而且生产回
腐蚀
一 1.金属构件破损省煤器、水冷壁、对流管束及锅筒等构件都会
因水质不良而引起腐蚀。使这些金属构件变薄、凹陷，甚至穿孔。 可造成金属强度降低。缩短锅炉使用年限。尤其是热水锅炉，由于 循环水量大，溶解氧含量大，发生氧腐蚀的儿率大。故热水锅炉腐 蚀问题更为严重。
腐蚀
• 2 产生垢下腐蚀： • 含有高价铁的水垢，容易引起与水垢接触的金属腐蚀。而铁
• 除氧器水箱的作用是储存给水，平衡给水泵向锅炉的供水量与凝 结水泵送进除氧器水量的差额。也就是说，当凝结水量与给水量 不一致时，可以通过除氧器水箱的水位高低变化调节，满足锅炉 给水量的需要。
软水箱
加药控制系统
除氧泵控制系统
除氧泵
进水阀/进气阀

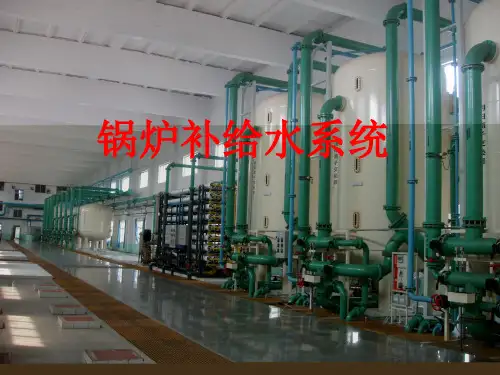

锅炉水处理系统
部门：自动化 编辑：王贤乐
什么是水处理
锅炉内水处理的方法是通过向锅炉内加入一定 数量的软水剂 , 使锅炉给水中的污垢转变成泥垢然 后将泥垢从锅内排出,从而达到防止水垢结生或减缓 的目的。这种处理水的方法是在锅炉内部进行的,所 有被称为锅炉内水处理。
一·基础知识
• 1.锅炉： • 是利用燃料的化学能或其他能源的热能，把锅 内工质加热到一定参数的热能转换设备。 • 2.锅炉水处理的重要性： • (1) 结垢 • (2)腐蚀 • (3)影响蒸汽品质
天然水中杂质及其对锅炉的危害
• 2）胶体物质 • 胶体物质是指颗粒直径在4mm-10mm或6mm-10mm之间的杂
质。 • 天然水中的胶体, 一类是硅、铁、铝等矿物质胶体;另一类是
由动植物腐败后的腐殖质形成的有机胶体。由于胶体表面带有同 性电荷, 它们的颗粒之间互相排斥 ,所以颗粒不会长大,不能靠重力 下降, 所以可以在水中稳定存在。若不除去水中的胶体物质,将会 使锅炉结成难以去除的坚硬水垢，并使锅炉水产生大量泡沫, 引 起汽水共腾, 污染蒸汽品质, 影响锅炉的正常运行。
天然水的分类
• 2）按含盐量来分 • (1)低含盐量水:含盐量为200 mg/L以下 ; • (2)中等含盐量水:含盐量为200~500mg/L; • (3)较高含盐量水:含盐量为500~1000mg/L； • (4)高含盐量水:含盐量为1000mg/L以上。
天然水的分类
• 3）按硬度与碱度的关系来分 • (1)非碱性水:水中总硬度大于总碱度, • (2)碱性水:水中总碱度大于总硬度, • (3)碳酸盐型水:水中暂硬大于永硬, • (4)非碳酸盐型水:水中暂硬小于永硬。 • 我国地域辽阔,水质情况很复杂,较大多数是非碱性的碳酸盐型水,
的腐蚀产物又容易重新结成水垢。这是一种恶性循环，它会迅速 导致锅炉部件损坏。尤其是燃油锅炉金属腐蚀产物的危害更大。
• 3）汽水共腾：
• 发生在蒸汽锅炉上，是锅内的水被蒸汽大量带走的现象。产生汽 水共腾的原因除了运行操作不当外，主要因水质不良造成（当炉 水中含有较多的氯化钠、磷酸钠、油脂和硅化物时，或锅水中的 有机物和碱作用发生皂化时，在锅水沸腾蒸发过程中，液面就会 产生泡沫，形成汽水共腾）。
• 3、杂质堵塞
• 由于不同使用环境当中的水质不同，当锅炉水循环系统当中 出现了各种杂质时，会导致堵塞管子，使锅炉的蒸汽品质降低； 水位计看不清水位，出现水击等运行不安全的事故。这对于锅炉 的安全运行和能源消耗会有很大影响。因此，做好锅炉水处理工 作对锅炉安全运行有着及其重要的意义。
天然水的种类
