NTC热敏电阻参数及其对照表
10K NTC热敏电阻参数及其对照表
常温下R25℃ = 10K
B(25-85)=3435
10K NTC热敏电阻负温度系数（NTC电阻随着温度的升高而降低）温度传感器探头是基于一个10K的±1% @ 25ºC传感器-即电阻值在25ºC是10K，一般用途的温度测量，NTC温度传感器可以在很宽的温度范围内工作（-40 + 125°C）他们是稳定的，年/阻值漂移小于1PPM。
10K NTC热敏电阻产品尺寸图：
10K 3435NTC热敏电阻特点：
1：MF52系列产品为径向绝缘引线，使用时无需引脚绝缘处理
2：产品稳定性好，可靠性高，年漂移率小于1PPM
3：热敏电阻阻值范围宽：1KΩ~1000KΩ
4：阻值及B值精度高，一致性好
6：体积小热感应时间快灵敏度高,便于自动化安装
7：使用温度范围-40℃~+125℃
R25=10K B=3435NTC热敏电阻应用范围：
• 充电器、温湿度计、美容仪器、电源、电子玩具
• 气体分析计手机电池、NB电池、电动车电池、医疗仪器
• 太阳能热水器、冷藏库、汽车、複印机、传真机
• 电子体温计、电子炉台、电子锅、电热水瓶 • 即热式热水器、瓦斯热水器、电毯、空调
• 3C家电产品、石油暖炉、打印机
103F3435NTC热敏电阻机械性能标准：
MF52产品型号说明
MF 52 103 F 3435
① ② ③ ④ ⑤
①MF ——负温度系数（NTC）热敏电阻编号。
②52——树脂封装小黑头热敏电阻（包括漆包线、小皮线）
③103 ——热敏电阻的标称阻值（10K欧），表示该电阻标称阻值为：10×103（Ω）。
④F——电阻值的误差（精度）为：S=±0.5% F=±1%，G=±2%，H=±3%，J=±5%
⑤3435——电阻的热敏指数（材料系数）B值为：343×10(K)
R25=10K B=3435NTC热敏电阻阻温特性R/T表：
T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ) -40 206.2 5 22.17 50 4.160 95 1.111 140 0.3850
-39 194.6 6 21.25 51 4.025 96 1.083 141 0.3977
-38 183.9 7 20.36 52 3.895 97 1.056 142 0.3600
-37 173.8 8 19.53 53 3.770 98 1.030 143 0.3950
-36 164.4 9 18.73 54 3.649 99 1.004 144 0.3538
-35 155.5 10 17.97 55 3.533 100 0.9788 145 0.3465
-34 147.1 11 17.25 56 3.421 101 0.9546 146 0.3394
-33 139.3 12 16.56 57 3.313 102 0.9312 147 0.3325
-32 131.9 13 15.91 58 3.210 103 0.9082 148 0.3258
-31 125.0 14 15.28 59 3.109 104 0.8860 149 0.3192
-30 118.4 15 14.69 60 3.013 105 0.8644 150 0.3100
-29 112.3 16 14.12 61 2.928 106 0.8434
-28 106.5 17 13.57 62 2.830 107 0.8229
-27 101.0 18 13.05 63 2.743 108 0.8031
-26 95.85 19 12.56 64 2.660 109 0.7838
-25 91.00 20 12.08 65 2.579 110 0.7650
-24 86.43 21 11.63 66 2.502 111 0.7467
-23 82.12 22 11.20 67 2.427 112 0.7290
-22 78.05 23 10.78 68 2.354 113 0.7117
-21 74.20 24 10.38 69 2.285 114 0.6949
-20 70.58 25 10.00 70 2.217 115 0.6785
-19 67.16 26 9.635 71 2.152 116 0.6626
-18 63.93 27 9.285 72 2.089 117 0.6471
-17 60.87 28 8.949 73 2.029 118 0.6320
-16 57.98 29 8.627 74 1.970 119 0.6173
-15 55.24 30 8.319 75 1.914 120 0.6030
-14 52.65 31 8.022 76 1.859 121 0.5891
-13 50.20 32 7.732 77 1.807 122 0.5756
-12 47.87 33 7.465 78 1.756 123 0.5624
-11 45.66 34 7.203 79 1.707 124 0.5496
-10 43.56 35 6.952 80 1.659 125 0.5371
-9 41.58 36 6.710 81 1.613 126 0.5249
-8 39.19 37 6.478 82 1.569 127 0.5131
-7 37.90 38 6.255 83 1.526 128 0.5016
-6 36.20 39 6.040 84 1.484 129 0.4904
-5 34.58 40 5.834 85 1.451 130 0.4795
-4 33.05 41 5.636 86 1.406 131 0.4688
-3 31.59 42 5.446 87 1.369 132 0.4537
-2 30.21 43 5.262 88 1.333 133 0.4484
-1 28.89 44 5.086 89 1.299 134 0.4386
0 27.63 45 4.917 90 1.265 135 0.4291
1 26.42 46 4.753 91 1.232 136 0.4198
2 25.27 47 4.596 92 1.201 137 0.4107
3 24.17 48 4.445 93 1.170 138 0.4019
4 23.17 49 4.300 94 1.140 139 0.3935
NTC热敏电阻规格书
NTC---加电瞬间浪涌电流抑制负温度系数热敏电阻
产品简介：
在有电容器，加热器和马达的电子电路中，在电流接通的瞬间，必将产生一个很大的电流，这种浪涌电流作用的时间虽短，但其峰值却很大。在转换电源，开关电源，UPS电源中，这种浪涌电流甚至超过工作电流的100倍以上。因此 ，必须有效的抑制这种浪涌电流。功率型NTC热敏电阻器是以过渡金属氧化物为主要原料制造的半导体陶瓷元件，属于负温度系数热敏电阻器范畴， 当电流直接加在功率型NTC热敏电阻器上时，其电阻值就会随着电阻体发热而迅速下降。由于功率型NTC热敏电阻器有一个规定的零功率电阻值， 当其串联在电源回路中时，就可以有效地抑制开机浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度， 它消耗的功率可以忽略不计，不会对正常的工作电流造成影响。所以，在电源回路中使用功率型NTC热敏电阻器，是抑制开机时的浪涌电流，以保护电子设备免遭破坏的最为简便而有效的措施。
应用范围：
用于转换电源，开关电源，UPS电源，各类电加热器、电子节能灯，电子镇流器，各种电子装置电源电路的保护以及彩色显像管、 白炽灯及其它照明灯具的灯丝保护
特点：
体积小、功率大。抑制浪涌电流能力强。
反应速度快
材料常数(B值)大，残余电阻小
寿命长．可靠性高
系列全、工作范围宽
NTC在电路中抑制浪涌电流示意图 负荷-温度特性曲线
芯片直径 A B C D E F G H
20 MAX22 MIN25 7.5/10±1 MAX7 1.0 MAX4 28±3.5 MIN4.5
15 16.5 25 7.5/10±1 6 1.0 4 24±3.5 4.5
13 14.5 25 7.5±1 6 0.8 4 22±3.0 4.5
11 12.5 25 5±1 5 0.8 4 20±2.0 3.0
NTC热敏电阻RT对照表
NTC热敏电阻R/T对照表
型号: mfh103-3950
T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ)
-20.0 95.3370 20.5 12.2138 61.0 2.3820
-19.5 92.6559 21.0 11.9425 61.5 2.3394
-19.0 90.0580 21.5 11.6778 62.0 2.2977
-18.5 87.5406 22.0 11.4198 62.5 2.2568
-18.0 85.1009 22.5 11.1681 63.0 2.2167
-17.5 82.7364 23.0 10.9227 63.5 2.1775
-17.0 80.4445 23.5 10.6834 64.0 2.1390
-16.5 78.2227 24.0 10.4499 64.5 2.1013
-16.0 76.0689 24.5 10.2222 65.0 2.0644
-15.5 73.9806 25.0 10.0000 65.5 2.0282
-15.0 71.9558 25.5 9.7833 66.0 1.9928

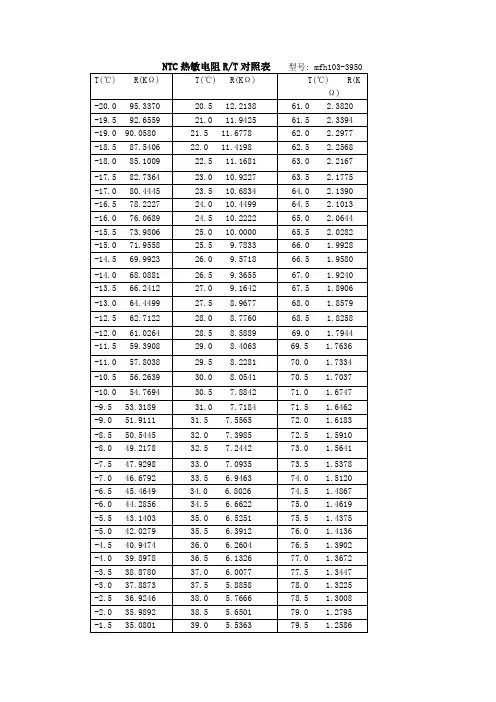

NTC10K_热敏电阻温度阻值对应表
NTC热敏电阻R/T对照表 型号: mfh103-3950
T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ)
-20.0 95.3370 20.5 12.2138 61.0 2.3820
-19.5 92.6559 21.0 11.9425 61.5 2.3394
-19.0 90.0580 21.5 11.6778 62.0 2.2977
-18.5 87.5406 22.0 11.4198 62.5 2.2568
-18.0 85.1009 22.5 11.1681 63.0 2.2167
-17.5 82.7364 23.0 10.9227 63.5 2.1775
-17.0 80.4445 23.5 10.6834 64.0 2.1390
-16.5 78.2227 24.0 10.4499 64.5 2.1013
-16.0 76.0689 24.5 10.2222 65.0 2.0644
-15.5 73.9806 25.0 10.0000 65.5 2.0282
-15.0 71.9558 25.5 9.7833 66.0 1.9928
-14.5 69.9923 26.0 9.5718 66.5 1.9580
-14.0 68.0881 26.5 9.3655 67.0 1.9240
-13.5 66.2412 27.0 9.1642 67.5 1.8906
-13.0 64.4499 27.5 8.9677 68.0 1.8579
-12.5 62.7122 28.0 8.7760 68.5 1.8258
NTC 10K 3435 阻值表
实用标准
文档大全
TEMPERATURE VS RESISTANCE TABLE
Resistance 10k Ohms at 25deg. C
Resistance Tolerance + / -1%
B Value 3435K at 25/85 deg. C
B Value Tolerance + / - 1%
-50 383.6636 366.4100 349.9328
-49 360.5607 344.5753 329.2657
-48 339.0119 324.1796 309.9653
-47 318.9022 305.1344 291.9319
-46 300.1258 287.3413 275.0738
-45 282.5857 270.7097 259.3068
-44 266.1922 255.1561 244.5530
-43 250.8629 240.6035 230.7407
-42 236.5216 226.9810 217.8035
-41 223.0983 214.2231 205.6803
-40 210.5283 202.2693 194.3600
-39 198.7519 191.0637 183.6545
-38 187.7137 180.5546 173.6511
-37 177.3900 170.6944 164.2601
-36 167.6522 161.4387 155.4400
-35 158.5379 152.7468 147.1525
-34 149.9798 144.5807 139.3620
-33 141.9402 136.9052 132.0356
-32 134.3847 129.6879 125.1427
-31 127.2809 122.8985 118.6550

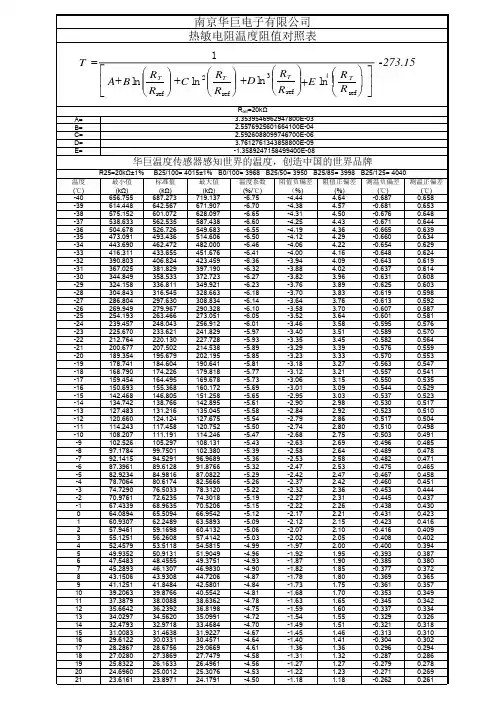

NTC热敏电阻R25=20kΩ±1%,B25-50=3950±1%阻值温度R-T对照表
A=B=C=D=E=温度(℃)最小值(kΩ)标准值(kΩ)最大值(kΩ)温度系数(%/℃)阻值负偏差（%)阻值正偏差(%)测温负偏差(℃)测温正偏差(℃)-40656.755687.273719.137-6.75-4.444.64-0.6870.658-39614.448642.567671.907-6.70-4.384.57-0.6810.653-38575.152601.072628.097-6.65-4.314.50-0.6760.648-37538.633562.535587.438-6.60-4.254.43-0.6710.644-36504.678526.726549.683-6.55-4.194.36-0.6650.639-35473.091493.436514.606-6.50-4.124.29-0.6600.634-34443.690462.472482.000-6.46-4.064.22-0.6540.629-33416.311433.655451.676-6.41-4.004.16-0.6480.624-32390.803406.824423.459-6.36-3.944.09-0.6430.619-31367.025381.829397.190-6.32-3.884.02-0.6370.614-30344.849358.533372.723-6.27-3.823.96-0.6310.608-29324.158336.811349.921-6.23-3.763.89-0.6250.603-28304.843316.545328.663-6.18-3.703.83-0.6190.598-27286.804297.630308.834-6.14-3.643.76-0.6130.592-26269.949279.967290.328-6.10-3.583.70-0.6070.587-25254.193263.466273.051-6.05-3.523.64-0.6010.581-24239.457248.043256.912-6.01-3.463.58-0.5950.57623225670233621241829597340351058905702.5576925601664100E-042.5926088099746700E-063.7612761343858800E-09-1.3589247158499400E-08华巨温度传感器感知世界的温度，创造中国的世界品牌R25=20kΩ±1% B25/100= 4015±1% B0/100= 3968 B25/50= 3950 B25/85= 3998 B25/125= 4040南京华巨电子有限公司热敏电阻温度阻值对照表

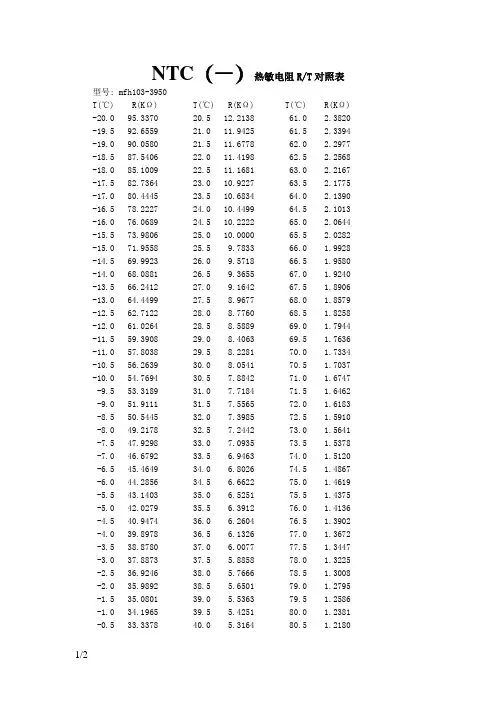

NTC10K_热敏电阻温度阻值对应表 2
NTC（一）热敏电阻R/T对照表
型号: mfh103-3950
T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ)
-20.0 95.3370 20.5 12.2138 61.0 2.3820
-19.5 92.6559 21.0 11.9425 61.5 2.3394
-19.0 90.0580 21.5 11.6778 62.0 2.2977
-18.5 87.5406 22.0 11.4198 62.5 2.2568
-18.0 85.1009 22.5 11.1681 63.0 2.2167
-17.5 82.7364 23.0 10.9227 63.5 2.1775
-17.0 80.4445 23.5 10.6834 64.0 2.1390
-16.5 78.2227 24.0 10.4499 64.5 2.1013
-16.0 76.0689 24.5 10.2222 65.0 2.0644
-15.5 73.9806 25.0 10.0000 65.5 2.0282
-15.0 71.9558 25.5 9.7833 66.0 1.9928
NTC热敏电阻的主要技术参数说明
NTC热敏电阻的主要技术参数说明
NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感元件，其电阻值随温度的变化而变化。它在温度测量、温度补偿、温度控制等领域中得到广泛应用。下面是NTC热敏电阻的主要技术参数说明：
1. 电阻值（Resistance Value）：NTC热敏电阻的电阻值在不同温度下会有不同的取值，通常以欧姆（Ω）为单位表示。常见的电阻值有1Ω、10Ω、100Ω等。
2. 温度系数（Temperature Coefficient）：温度系数是指NTC热敏电阻的电阻值随温度变化的速率。一般使用ppm/℃（每百万分之一度每摄氏度）来表示。温度系数越大，说明NTC热敏电阻对温度的敏感性越高。
3. 工作温度范围（Operating Temperature Range）：NTC热敏电阻能够正常工作的温度范围。一般来说，工作温度范围为-40℃至+125℃。
4. 额定功率（Rated Power）：NTC热敏电阻能够长时间连续工作的功率。额定功率以瓦特（W）为单位表示。通常的额定功率有0.1W、0.25W、0.5W等。
5. 热时间常数（Thermal Time Constant）：热时间常数是NTC热敏电阻从一个温度到另一个温度所需的时间。热时间常数可以用来描述NTC热敏电阻的响应速度和惯性。热时间常数越小，NTC热敏电阻的响应速度越快。
6. 稳定偏差（Stability Tolerance）：稳定偏差是指NTC热敏电阻在标准温度下的电阻值与额定值之间的差异。通常以百分比（%）来表示。稳定偏差越小，说明NTC热敏电阻的稳定性越好。 7. 破坏温度（Maximum Operating Temperature）：NTC热敏电阻能够承受的最高温度。超过破坏温度，NTC热敏电阻可能会发生损坏。
8. 尺寸（Size）：NTC热敏电阻的尺寸对于具体应用场景和安装要求非常重要。尺寸通常以长度、宽度和高度等尺寸来描述。
NTC10D-25热敏电阻参数分析和相关型号表
热敏电阻诠释及NTC10D-25细节分析
热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器
（PTC）和负温度系数热敏电阻器（NTC）。热敏电阻器的典型特点是对温度
敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器（PTC）在
温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值
越低，它们同属于半导体器件。
热敏电阻将长期处于不动作状态；当环境温度和电流处于c区时，热敏电
阻的散热功率与发热功率接近，因而可能热敏电阻动作也可能不动作。热敏电
阻在环境温度相同时，动作时间随着电流的增加而急剧缩短；热敏电阻在环境
温度相对较高时具有更短的动作时间和较小的维持电流及动作电流。
热敏电阻的主要特点是：
①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温
度变化；
②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于
315℃（目前最高可达到2000℃），低温器件适用于-273℃～-55℃；
③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；
④使用方便，电阻值可在0.1～100kΩ间任意选择；
⑤易加工成复杂的形状，可大批量生产；
⑥稳定性好、过载能力强。通过上面的了解下面我们将更进一步了解一下热敏电阻NTC10D-25这个型号一：产品图片
二：NTC10D-25产品的性能参数
1：额定电阻： 10欧姆
2：最大稳态电流: 7A
3：残余电阻： 0.117欧姆
4：耗散功率： 38W
5：时间常数： 128S
6：引线： 铜线
三：NTC10D-25的尺寸参数
直径最大： 26.5MM
脚距： 10MM
引线长度： 25MM
引线粗： 1.0MM
片厚： 8MM
以上单位为：毫米四：直径20-25MM热敏电阻常用型号参数表
通过上面的了解是不是会更好去怎么选择热敏电阻呢？尧丰发科技为您做好了准备！
ntc热敏电阻温度对照表
温度阻值028836.77127538.36226307.23325139.46424031.4522979.62621980.93721032.31820130.94919274.191018459.571117684.751216947.561316245.921415577.931514941.751614335.681713758.131813207.571912682.62012181.852111704.092211248.112310812.82410397.092510000269620.578279257.937288911.24298579.693308262.549317959.098327668.672337390.639347124.399356869.385366625.061376390.92386166.48395951.284405744.902415546.923425356.959435174.641444999.619454831.563464670.155474515.099484366.108494222.914504085.258513952.899523825.602533703.148543585.327553471.938563362.793573257.708583156.513593059.042602965.139612874.656622787.448632703.382642622.328652544.162662468.766672396.028682325.842692258.103702192.715712129.585722068.622732009.741741952.861751897.904761844.795771793.463781743.84791695.86801649.461811604.582821561.167831519.161841478.511851439.166861401.079871364.203881328.494891293.909901260.407911227.95921196.5931166.02941136.477951107.836961080.067971053.138981027.02991001.685100977.1062101953.2568102930.1121103907.648104885.8412105864.6696106844.1116107824.1468108804.7552109785.9179110767.6164111749.833112732.5508113715.7533114699.4249115683.5502116668.1146117653.1041118638.5049119624.3041120610.489121597.0474122583.9675123571.2381124558.8482125546.7872126535.045127523.6118128512.4781129501.6347130491.0729-130206.62-231652.37-333178.81-434791.03-536494.5-638295.09-740199.05-842213.13-944344.53-1046600.99
