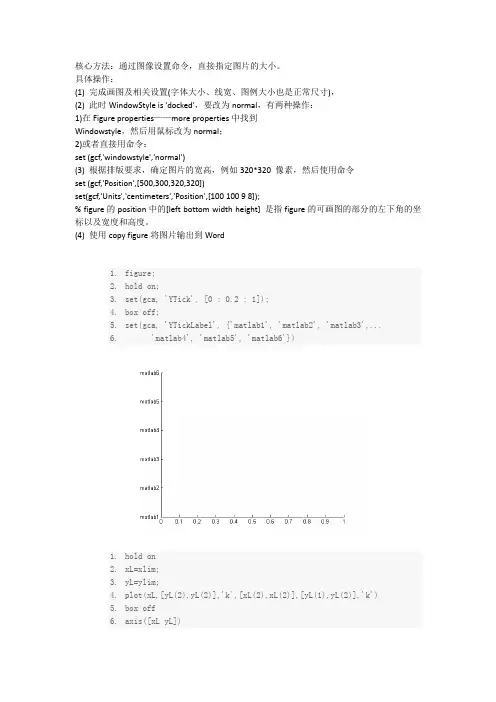

matlab图像输出设置
核心方法：通过图像设置命令，直接指定图片的大小。
具体操作：(1) 完成画图及相关设置(字体大小、线宽、图例大小也是正常尺寸)，(2) 此时WindowStyle is 'docked'，要改为normal，有两种操作：1)在Figure properties——more properties中找到Windowstyle，然后用鼠标改为normal；2)或者直接用命令：set (gcf,'windowstyle','normal')(3) 根据排版要求，确定图片的宽高，例如320*320 像素，然后使用命令set (gcf,'Position',[500,300,320,320])set(gcf,'Units','centimeters','Position',[100 100 98]);% figure的position中的[left bottom width height] 是指figure的可画图的部分的左下角的坐标以及宽度和高度。
(4) 使用copy figure将图片输出到Word1.figure;2.hold on;3.set(gca, 'YTick', [0 : 0.2 : 1]);4.box off;5.set(gca, 'YTickLabel', {'matlab1', 'matlab2', 'matlab3',...6. 'matlab4', 'matlab5', 'matlab6'})1.hold on2.xL=xlim;3.yL=ylim;4.plot(xL,[yL(2),yL(2)],'k',[xL(2),xL(2)],[yL(1),yL(2)],'k')5.box off6.axis([xL yL])1.t=linspace(0,8,100);%%% linspace(X1, X2) generates a row vector of 100 linearlyequally spaced points between X1 and X2.linspace(X1, X2, N) generates N points between X1 and X2.2.a1=axes;%% axes Create axes in arbitrary positions.axes('position', RECT) opens up an axis at the specified locationand returns a handle to it.RECT = [left, bottom, width, height] specifies the location and size of the side of the axis box, relative to the lower-left corner of the Figure window, in normalized units where (0,0) is the lower-left corner and (1.0,1.0) is the upper-right.3.plot(t,sin(t));4.xt=get(gca,'xtick');5.set(gca,'XTick',[],'XColor','w');6.xL=xlim;7.p=get(gca,'Position');8.box off;1.figure2.a2=axes('Position',p+[0,p(4)/2,0,-p(4)/2]); % 确定坐标位置，p为上述3.xlim(xL); %定义x轴坐标4.box off;5.set(gca,'XTick',xt,'Color','None','YTick',[]);简单点儿说吧：xtick是刻度（小竖线）；xticklabel 刻度值（竖线下面的数值）。
set(gca,'xtick',-pi:pi/2:pi)这句的意思是：手动设置x轴刻度，-pi到pi之间，每间隔pi/2，划一小竖线；set(gca,'xticklabel',{'-pi','-pi/2','0','pi/2','pi'})这句的意思是：给刚才划上的小竖线，标个数值。
如果你把它改成：set(gca,'xticklabel',{'a','b','c','d','e'})，那么那小竖线下就变成：a,b,c,d,e了。
希望对你有用！findobjfindobj：特殊属性的图形对象语法：1.findobj:findobj返回根对象的句柄和所有子对象（findobj returns handles of the root object and all its descendants without assigning the result to a variable.）2.h = findobj：返回根对象的句柄和所有子对象3.h = findobj('PropertyName',PropertyValue,...)返回所有属性名为‘PropertyName’，属性值为'PropertyValue'的图形对象的句柄。
可以指定多个属性/值对。
4.h = findobj('PropertyName',PropertyValue,'-logicaloperator',PropertyName',PropertyValue,...)-logicaloperator可以取值：-and-or-xor-not等5.h = findobj('-regexp','PropertyName','regexp',...)属性名可以使用正则表达式6.h = findobj('-property','PropertyName')如果存在‘PropertyName’这个属性名，就返回此图形句柄7.h = findobj(objhandles,...)限制搜索范围为objhandles和他们的子图中8.h = findobj(objhandles,'-depth',d,...)指定搜索深度，深度参数'd'控制遍历层数，d为inf表示遍历所有层，d为0等同d='flat'9.h = findobj(objhandles,'flat','PropertyName',PropertyValue,...)'flat'限制搜索范围只能是当前层，不能搜索子图。
如果句柄指向一个不存在的图形，findobj返回一个错误。
findobj正确匹配任何合法属性值，例如：findobj('Color','r')找到所有color值为红的对象。
为了寻找满足指定条件的额handle对象，我们可以使用handle.findobj。
例子：在当前坐标下查找所有直线对象：h = findobj(gca,'Type','line') %gca为当前坐标的句柄查找Label属性设为'foo'和String设为'bar'的所有对象:h = findobj('Label','foo','-and','String','bar');查找String不为'foo'也不为'bar'的所有对象:h = findobj('-not','String','foo','-not','String','bar');h = findobj('String','foo','-and','Tag','button one',...'-and','-not',{'Color','red','-or','Color','blue'})Find all objects for which you have assigned a value to the Tag property (that is, the value is not the empty string ''):h = findobj('-regexp','Tag','[^'']')Find all children of the current figure that have their BackgroundColor property set to a certain shade of gray ([.7 .7 .7]). This statement also searches the current figure for the matching property value pair.h = findobj(gcf,'-depth',1,'BackgroundColor',[.7 .7 .7])Matlab正则表达式正则表达式在处理字符串及文本时显得十分方便，在perl, python等脚本语言，以及java, .net 等平台上都支援正则表达式。
事实上，在MATLAB中也提供了正则表达式的支持。
主要包含三个常用的函数：regexp(), regexpi(), regexprep()。
matlab图像输出设置
返回根对象的句柄和所有子对象
3.h = findobj('PropertyName',PropertyValue,...)
返回所有属性名为‘PropertyName’，属性值为'PropertyValue'的图形对象的句柄。可以指定多个属性/值对。
4.h = findobj('PropertyName',PropertyValue,'-logicaloperator', PropertyName',PropertyValue,...)
$<name>引用名叫name的被捕获字符串
(?(name) s1 | s2)我想您应该知道是什么意思
nargin是用来判断输入变量个数的函数，这样就可以针对不同的情况执行不同的功能。通常可以用他来设定一些默认值，如下面的函数。
例子，函数test1的功能是输出a和b的和。如果只输入一个变量，则认为另一个变量为0，如果两个变量都没有输入，则默认两者均为0。
findobj
findobj：特殊属性的图形对象
语法：
1.findobj:
findobj返回根对象的句柄和所有子对象（findobj returns handles of the root object and all its descendants without assigning the result to a variable.）
பைடு நூலகம்例子：
在当前坐标下查找所有直线对象：
h = findobj(gca,'Type','line') %gca为当前坐标的句柄
查找Label属性设为'foo'和String设为'bar'的所有对象:
matlab中仿真的scope图像的设置
如何设置显示matlab中的scope 图像1、我们使用Matlab绘制出数据的各种图形需要保存的时候，不少同学是直接用屏幕截图的办法来做的，但这样出来的图并不清晰，不便于后续应用和处理，并且往往不符合发表论文的要求，很多论文是要求用.eps 格式的图片的。
实际上，我们可以有下面两种更好的处理方法：（1）在论文里插入图片在Matlab的Figure窗口，点击菜单栏的Edit，选择Copy Figure，然后转到你的文档界面，把光标放到需要插入图片的位置，然后Ctrl+C，你就可以得到比较清晰的图片了。
需要注意的是，这时候的图片有相当一部分空白区域，你可以用word图片工具栏的‘裁剪’功能把图片空白区域消除掉。
另外，如果需要对图片的大小进行拉伸，最好不要直接用鼠标拖拉，这样容易导致图中的点线分布变形，可以右键点击图片，选择‘设置图片格式’，在‘大小’标签的‘缩放’栏里，设置图片的大小。
（2）直接保存Figure为了便于后续处理和应用，建议大家形成一个良好习惯，即把绘制所得的Figure窗口直接保存为.fig文件，以后你就可以多次打开它，对图像进行修改处理，例如加注标签（label）等，也可以打开.fig文件把所显示的图像转存为其它格式的文件，例如.eps、.jpg等。
2、在做Simulink仿真时，使用的Scope波形显示模块实际上也是一种Figure窗口，不过Matlab把Scope的菜单栏隐藏起来，只提供了几个有限的参数设置。
如果需要对Scope中的图加上坐标、更改界面背景色等，没有菜单栏就基本上无从下手了。
可以在打开你的mdl文件之后，在Matlab的命令行输入以下指令来恢复显示Scope的Figure 菜单栏：>> set(0,'ShowHiddenHandles','on');>> set(gcf,'menubar','figure');这样Scope窗口就如下所示：然后点击菜单栏的Edit ，可以选择Copy Figure 来保持波形图，也可以选择Figure Properties 来调整Scope 的各种图形属性，包括添加xlabel、ylabel、title，更改背景颜色，调整波形曲线的线型、粗细等等：P.S.：除了上面说的那两行指令外，在网上还找到一段相似的程序，不过我使用时Matlab提示第4行代码出现Error，不知是何原因，也贴在这里大家分析下吧，呵呵。
matlab中paperposition
在MATLAB中，paperposition是一个用于控制图形在打印或保存为图像时的位置和尺寸的重要属性。
在本文中，我们将探讨paperposition的含义、用法以及其在MATLAB中的应用。
1. paperposition的含义paperposition是MATLAB中用于控制图形在打印或保存为图像时位置和尺寸的属性。
通常情况下，图形在屏幕上的大小和位置可能会和在打印或保存为图像时的大小和位置不一样。
paperposition属性可以帮助用户调整图形在打印或保存为图像时的位置和尺寸，以保证最终输出的图像符合用户的需求。
2. paperposition的用法paperposition是图形对象的一个属性，可以通过设置该属性来调整图形在打印或保存为图像时的位置和尺寸。
用户可以使用set和get 函数来获取或设置paperposition属性的数值。
要将当前图形的paperposition属性设置为四个边界的值为[0, 0, 6, 4]（左下角的X坐标、左下角的Y坐标、宽度、高度），可以使用以下代码：```matlabset(gcf, 'PaperPosition', [0, 0, 6, 4]);```3. MATLAB中paperposition的应用在实际应用中，paperposition属性可以用于控制图形在打印或保存为图像时的大小和位置，以实现按照用户需求生成符合要求的图像。
当用户需要将图形保存为特定尺寸的图像文件时，可以通过设置paperposition属性来控制最终输出图像的大小。
另外，当用户需要在打印时确保图形的位置和尺寸符合特定的打印需求时，也可以通过设置paperposition属性来实现。
在MATLAB中，paperposition属性的灵活运用可以帮助用户更好地控制图形的打印或图像保存过程，从而达到更好的可视化效果。
paperposition是MATLAB中一个重要的图形属性，用于控制图形在打印或保存为图像时的位置和尺寸。
matlab print用法 -回复
matlab print用法-回复标题：深入理解与应用Matlab中的Print用法Matlab，作为一种强大的数值计算和数据可视化软件，其内置的Print 函数在数据输出和结果呈现中起着至关重要的作用。
本文将详细解析Matlab中的Print用法，帮助用户更好地理解和应用这一功能。
一、基础用法1. 基本打印在Matlab中，最基本的打印操作非常简单，只需在命令窗口中输入以下命令：matlabprint('-dpng', 'filename.png');这条命令的意思是将当前图形窗口的内容保存为一个名为'filename.png'的PNG格式图片。
其中，'-dpng'表示输出的文件格式为PNG，你可以根据需要更改为其他格式，如'-djpeg'、'-dtiff'等。
2. 打印多个图形窗口如果你的工作空间中有多个图形窗口，你可以通过指定窗口编号来打印特定的窗口。
例如：matlabprint('-dpng', 'filename.png', gcf);在这里，gcf是"get current figure"的缩写，表示获取当前活动的图形窗口。
如果你想要打印第二个图形窗口，可以使用gcf(2)。
二、高级用法1. 打印特定尺寸的图像有时候，我们可能需要打印出特定尺寸的图像。
这可以通过设置'-r'选项来实现：matlabprint('-dpng', '-r300', 'filename.png');在这个例子中，'-r300'表示输出的图像分辨率为300dpi（每英寸点数）。
你可以根据实际需求调整这个值。
2. 打印彩色或灰度图像默认情况下，Print函数会打印出彩色图像。
如果你想打印灰度图像，可以添加'-gray'选项：matlabprint('-dpng', '-gray', 'filename.png');3. 打印透明背景的图像如果你需要打印具有透明背景的图像，可以使用'-transparent'选项：matlabprint('-dpng', '-transparent', 'filename.png');注意，不是所有的图像格式都支持透明背景，例如JPEG格式就不支持。
matlab图像输出设置
matlab图像输出设置核心方法：通过图像设置命令，直接指定图片的大小。
具体操作：(1) 完成画图及相关设置(字体大小、线宽、图例大小也是正常尺寸)，(2) 此时WindowStyle is 'docked'，要改为normal，有两种操作：1)在Figure properties——more properties 中找到Windowstyle，然后用鼠标改为normal；2)或者直接用命令：set (gcf,'windowstyle','normal')(3) 根据排版要求，确定图片的宽高，例如320*320 像素，然后使用命令set (gcf,'Position',[500,300,320,320]) set(gcf,'Units','centimeters','Position', [100 100 9 8]);% figure的position中的[left bottom width height] 是指figure的可画图的部分的左下角的坐标以及宽度和高度。
(4) 使用copy figure将图片输出到Word1.f igure;2.h old on;3.s et(gca, 'YTick', [0 : 0.2 : 1]);4.b ox off;5.s et(gca, 'YTickLabel', {'matlab1', 'matlab2', 'matlab3',...6. 'matlab4', 'matlab5','matlab6'})1.h old on2.x L=xlim;3.y L=ylim;4.p lot(xL,[yL(2),yL(2)],'k',[xL(2),x L(2)],[yL(1),yL(2)],'k')5.b ox off6.a xis([xL yL])1.t=linspace(0,8,100);%%% linspace(X1, X2) generates a row vector of 100 linearly equally spaced points between X1 and X2.linspace(X1, X2, N) generates N points between X1 and X2.2.a1=axes;1.f igure2.a2=axes('Position',p+[0,p(4)/2,0,-p(4)/2]); % 确定坐标位置，p为上述3.x lim(xL); %定义x轴坐标4.b ox off;5.s et(gca,'XTick',xt,'Color','None','YTick',[]);简单点儿说吧：xtick是刻度（小竖线）；xticklabel 刻度值（竖线下面的数值）。
matlab中stereo camera calibrator参数
matlab中stereo camera calibrator参数在计算机视觉中，立体相机校准是一个关键步骤，它用于建立相机的内部参数和相机的畸变模型。
这些参数对于后续的立体视觉测量、三维重建和目标检测等任务非常重要。
在MATLAB中，StereoCamera Calibrator工具箱提供了相机校准功能。
在本文档中，我们将详细介绍Stereo Camera Calibrator工具箱中的主要参数。
一、相机参数设置1. 输入图像：在使用Stereo Camera Calibrator之前，需要提供两幅或多幅图像作为输入。
这些图像应该具有相同的视角和照明条件。
2. 相机模型：Stereo Camera Calibrator支持多种相机模型，包括针孔相机模型、鱼眼相机模型和单应性矩阵等。
根据实际需求选择合适的相机模型。
3. 畸变矫正：Stereo Camera Calibrator可以自动检测并校正相机的畸变。
通过校正畸变，可以获得更准确的相机内部参数和畸变系数。
二、校准步骤1. 图像对齐：Stereo Camera Calibrator首先需要对两幅输入图像进行对齐，以确保它们具有相同的坐标系。
2. 特征检测：Stereo Camera Calibrator使用特征检测算法，如SIFT、SURF或FAST等，从输入图像中提取关键点和描述符。
这些特征用于校准过程中的匹配和优化过程。
3. 校准参数优化：通过使用优化算法，如最小二乘法或BFGS算法等，Stereo Camera Calibrator可以找到最优的相机内部参数和畸变系数。
三、主要参数说明1. `IntrinsicMatrix`：输入图像的内在矩阵，即不考虑畸变和视角变化的相机成像矩阵。
2. `R` 和 `T`：相机的旋转和平移矩阵，用于描述相机的外部几何关系。
3. `K` 和 `D`：相机内参和畸变系数。
内参包括焦距、光心坐标等，而畸变系数描述了实际图像与理想图像之间的畸变差异。
matlab图形操作
matlab图形操作本⽂对matlab中利⽤图形句柄对图⽚属性进⾏设置的操作进⾏简单的总结说明：(1)对图窗和坐标轴属性进⾏整体设置可以通过gcf和gca语句获取当前图窗句柄和坐标轴句柄，通过该句柄可以对图窗和坐标轴的各项属性进⾏操作。
图窗和坐标轴分别包含如下属性：% 图窗属性... ...Children: [1×1 Axes] Color: [0.9400 0.9400 0.9400]Colormap: [256×3 double] CurrentAxes: [1×1 Axes]... ...InnerPosition: [680 558 560 420] PaperUnits: 'centimeters'OuterPosition: [672 550 576 514] Position: [680 558 560 420]Units: 'pixels'% 坐标轴属性... ...Box: 'on' BoxStyle: 'back'Children: [1×1 Line] Color: [1 1 1]FontAngle: 'normal' FontName: 'Helvetica'FontSize: 10 FontSizeMode: 'auto'FontSmoothing: 'on' FontUnits: 'points'FontWeight: 'normal' GridColor: [0.1500 0.1500 0.1500]GridLineStyle: '-' Legend: [0×0 GraphicsPlaceholder]LineWidth: 0.5000 OuterPosition: [0 0 1 1]Parent: [1×1 Figure] Position: [0.1300 0.1100 0.7750 0.8150]Title: [1×1 Text] TitleFontWeight: 'normal'Units: 'normalized' UserData: []View: [0 90] Visible: 'on'... ...XAxis: [1×1 NumericRuler] XAxisLocation: 'bottom'XColor: [0.1500 0.1500 0.1500] XColorMode: 'auto'XDir: 'normal' XGrid: 'off'XLabel: [1×1 Text] XLim: [0 100]XScale: 'linear' XTick: [0 10 20 30 40 50 60 70 80 90 100]XTickLabel: {11×1 cell} XTickLabelRotation: 0YAxis: [1×1 NumericRuler] YColor: [0.1500 0.1500 0.1500]YGrid: 'off' YLabel: [1×1 Text]YLim: [0 100] YScale: 'linear'YTick: [0 10 20 30 40 50 60 70 80 90 100] YTickLabel: {11×1 cell}YTickLabelRotation: 0 ZLabel: [1×1 Text]ZLim: [-1 1] ZScale: 'linear'ZTick: [-1 0 1] ZTickLabel: ''ZTickLabelRotation: 0... ...上⾯仅仅是展⽰了图窗和坐标轴部分重要且常⽤的属性，它们的全部属性可通过查matlab的帮助⽂档或直接在matlab的命令⾏上输⼊gcf、gca或通过如下图所⽰的属性窗⼝进⾏查询和设置。
【matlab】 输出图像大小调整
Matlab图形窗口大小的控制，plot窗口大小，figure大小，axis设置，实用Matlab中保存图像时，图形窗口大小的控制zz首先要了解的是Matlab是面向对象的。
最高等级的对象是screen，它定义了figure可以用的最大szie。
screen下面是figure。
figue就是你画图的时候跳出来的那个新的对话窗口。
如果figure变化，screen是不会跟着变化的。
但screen变化的话，figure就要跟着变化了。
figure下面是axes。
axes是那个窗口里面你要画的东西。
axes的大小和位置取决于figure，如果你放大缩小figure的大小的话，里面的图线也会跟着变化的。
set(gca,'position',[])因此，set (gca,'position',[0.1,0.1,0.9,0.9] );的作用是：设置坐标轴距离画板（图形窗口figure）边距。
[0.1,0.1,0.9,0.9] 分别为axes在figure中的左边界，下边界，宽度，高度，最小为0，最大为1（左边界，下边界为0，上边界，右边界为1）见下面的例子：-----------------------------------------------------------------------------figureset (gca,'position',[0.1,0.1,0.9,0.9] );x=1:0.1:10;y=sin(x);plot(x,y)-----------------------------------------------------------------------------结果见下图：set(gcf,'position',[])一般matlab绘出来图的框架（图形窗口）大都是正方形或者近似正方形的矩形，能不能画一些扁的矩形呢？使用图形的position属性可以做到。
matlab曲线点输出方法
matlab曲线点输出方法Matlab是一款广泛应用于数值计算和图形处理的软件工具，它提供了丰富的函数库和接口，方便用户进行各种数据分析和可视化操作。
在Matlab中，曲线图是一种常用的可视化方式，它可以清晰地展示数据的趋势和变化。
为了更好地理解和使用Matlab曲线图，本文将介绍一种曲线点输出的方法，以帮助用户更直观地查看曲线的细节和异常值。
在Matlab中，可以使用plot函数绘制曲线。
该函数可以根据给定的数据点，绘制出一条光滑的曲线。
常用的plot函数参数包括：* x：表示横坐标的数据向量；* y：表示纵坐标的数据向量；* 颜色：可选参数，用于设置曲线的颜色；* 标记：可选参数，用于在曲线上添加标记；* 类型：可选参数，用于设置曲线的类型（如线型、线宽等）。
通过这些参数的设置，用户可以方便地绘制出各种类型的曲线图。
二、曲线点输出方法为了更详细地查看曲线的细节和异常值，可以使用一些额外的函数和方法来实现曲线点的输出。
具体步骤如下：1. 使用scatter函数绘制散点图，该函数可以根据给定的数据点，绘制出散点图。
在散点图中，每个数据点都用一个点表示，用户可以通过调整点的颜色、大小和形状等参数，来更好地识别数据点的特征。
2. 使用grid on语句在散点图上添加网格线，以便更清晰地观察曲线的趋势和变化。
3. 使用xlabel和ylabel函数为散点图添加横纵坐标标签，以便更好地识别数据点的位置。
4. 使用title函数为散点图添加标题，以便更好地概括数据的特点和趋势。
5. 使用legend函数为散点图添加图例，以便更好地识别不同数据点的类型和特征。
通过以上步骤，用户可以方便地输出曲线的详细信息，包括异常值和趋势变化等。
这些信息对于进一步的数据分析和建模具有重要的参考价值。
三、示例代码下面是一个简单的示例代码，演示了如何使用Matlab输出曲线点：```matlab% 生成示例数据x = [1 2 3 4 5];y = [2 3 4 5 6];% 绘制散点图并添加图例和标题scatter(x, y, 'filled', 'r', 'MarkerSize', 10);hold on; % 保持当前图像打开，以便添加其他图形元素grid on; % 添加网格线xlabel('X轴'); % X轴标签ylabel('Y轴'); % Y轴标签title('示例曲线'); % 图像标题legend('数据点', '拟合曲线'); % 图例显示数据点和拟合曲线```以上代码生成了一个简单的散点图，并使用scatter函数绘制了数据点。
MATLAB输入输出格式变换
课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目：MATLAB仿真软件进行图像的输入、输出和格式变换。
初始条件：1.仿真软件matlab2.数字信号处理与图像处理基础知识。
要求完成的主要任务：MATLAB仿真软件进行图像的输入、输出和格式变换。
要求：读取、保存和显示不同格式的图像，并进行图像格式的相互变换如索引图像、灰度图像、RGB图像和二值图像的相互转换。
时间安排：第15周：理论讲解。
第17周：理论设计，仿真调试，撰写试验报告，准备答辩。
第18周：答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录1．图像的格式及类型 (5)2．图像的输入 (7)2.1从图形图像上读取数据 (7)3．图像的输出 (8)3.1以图像形式输出 (8)3.1.1索引图像的显示 (8)3.1.2灰度图像的显示 (9)3.1.3二值图像的显示 (9)3.1.4 RGB图像的显示 (10)3.2以图像文件的形式输出 (11)4．图像的保存 (12)5．图像的格式转换 (14)5.1 RGB转换成灰度图像 (14)5.2 灰度图像转换为索引图像 (15)5.3 灰度图像转化为二值图像 (15)5.4 RGB图像转化为索引图像 (16)小结与体会 (17)参考文献 (18)摘要MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言的编辑模式，代表了当今国际科学计算软件的先进水平。
本次课程设计就是利用MATLAB来进行读取，保存和显示不同格式的图像，并进行图像格式的相互变换，包括了索引图像、灰度图像、RGB图像和二值图像的相互转换的应用。
