习题讲解_IV(铁碳合金相图)
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 共晶白口铸铁
LLd P L Ld L'd (P+Fe3C共晶)
WL' WLd =100%
d
4.30 100% 6.69 6.69-4.30 WP 1-WFe3C晶 = 100% 6.69 WFe3C晶
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 亚共晶白口铸铁
LLd Fe3CII Lγ L L+ +Ld
P Fe3CII Ld P+Fe3CII +L'd
x 2.11 2.11 0.77 4.30 x 100% WFe3CII 100% d 4.30 2.11 6.69 0.77 4.30 2.11 6.69-2.11 4.30 x WP 1-WL' -WFe3CII = 100% d 6.69-0.77 4.30 2.11 WL' WLd =
P P（F+Fe3C析）
WP 100%
WF 6.69-0.77 100% 6.69 WFe3C析 0.77 100% 6.69
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 过共析钢
铁碳合金相图
习题讲解
铁碳合金相图
铁碳相图应用
合金相 平衡组织
铁素体 奥氏体 渗碳体 Fe3C 珠光体 P
莱氏体 Ld、L· d
一次渗碳体 共晶渗碳体 二次渗碳体 共析渗碳体
三次渗碳体
Fe－Fe3C 平衡相图
铁碳合金
铁碳合金相图
画出完整的Fe-Fe3C相图，回答下列问题： 1. 标明各特征温度、成份点；
2.11%C～4.30%C
4.30%C 4.30%C～6.69%C
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 工业纯铁
Fe C + +Fe3CIII
铁碳合金
过共析钢 亚共晶白口铸铁
共晶白口铸铁
过共晶白口铸铁
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 工业纯铁 亚共析钢 共析钢 过共析钢 亚共晶白口铸铁 共晶白口铸铁 过共晶白口铸铁 ≤0.0218%C 0.0218%C～0.77%C 0.77%C 0.77%C～2.11%C
3 III
WFe3CIII
x 100% 6.69 6.69-x 100% 6.69
W =1-WFe3CIII
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 亚共析钢
Fe C P + +P +P+Fe3CIII
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 过共晶白口铸铁
LFe3CI LLd P L L+Fe3CI Ld +Fe3CI L'd +Fe3CI
Fe C P +Fe3CII P+Fe3CII
3 II
WFe3CII
x 0.77 100% 6.69 0.77
6.69 x WP (1 WFe3CII ) 100%= 100% 6.69 0.77
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
2. 写出单相区（-Fe，-Fe，L）；
3. 写出共晶反应，共析反应方程式；
共晶反应方程：
1148℃ LC L （ d E +Fe3C）
共析反应方程：
727℃ S P（P +Fe3C）
铁碳相图应用
合金相 平衡组织
工业纯铁 亚共析钢 共析钢3CI
x 4.30 100% 6.69 4.30 6.69 x 100% 6.69 4.30
WL' 1 WFe3CI
d
3 III
x-0.0218 100% 0.77-0.0218 x WFe3CIII （1-WP） 100% 6.69 WP
W =（ 1-WP -WFe3CIII） 100%
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温
组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。 共析钢
铁碳合金相图详细讲解

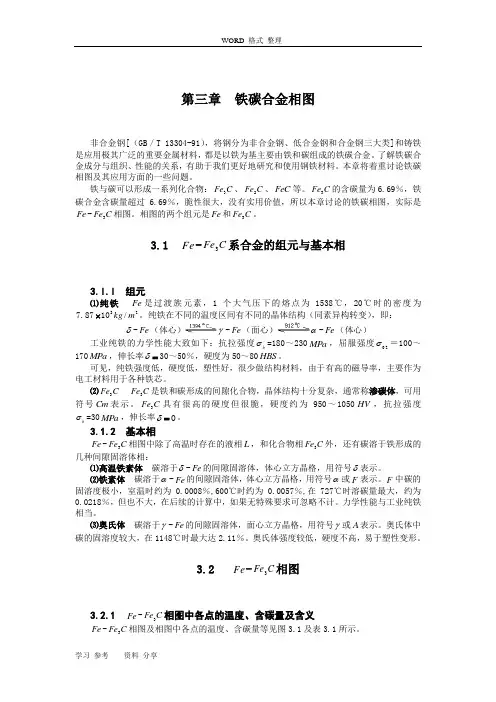

第三章 铁碳合金相图非合金钢[（GB ／T 13304-91），将钢分为非合金钢、低合金钢和合金钢三大类]和铸铁是应用极其广泛的重要金属材料，都是以铁为基主要由铁和碳组成的铁碳合金。
了解铁碳合金成分与组织、性能的关系，有助于我们更好地研究和使用钢铁材料。
本章将着重讨论铁碳相图及其应用方面的一些问题。
铁与碳可以形成一系列化合物：C Fe 3、C Fe 2、FeC 等。
C Fe 3的含碳量为6.69％，铁碳合金含碳量超过6.69％，脆性很大，没有实用价值，所以本章讨论的铁碳相图，实际是Fe -C Fe 3相图。
相图的两个组元是Fe 和C Fe 3。
3.1 Fe -C Fe 3系合金的组元与基本相3.l.l 组元⑴纯铁 Fe 是过渡族元素，1个大气压下的熔点为1538℃，20℃时的密度为2/m kg 3107.87⨯。
纯铁在不同的温度区间有不同的晶体结构（同素异构转变），即： δ-Fe （体心）γ-Fe （面心）α-Fe （体心） 工业纯铁的力学性能大致如下：抗拉强度b σ=180～230MPa ，屈服强度2.0σ＝100～170MPa ，伸长率=δ30～50％，硬度为50～80HBS 。
可见，纯铁强度低，硬度低，塑性好，很少做结构材料，由于有高的磁导率，主要作为电工材料用于各种铁芯。
⑵C Fe 3 C Fe 3是铁和碳形成的间隙化合物，晶体结构十分复杂，通常称渗碳体，可用符号Cm 表示。
C Fe 3具有很高的硬度但很脆，硬度约为950～1050HV ，抗拉强度b σ=30MPa ，伸长率0=δ。
3.1.2 基本相Fe -C Fe 3相图中除了高温时存在的液相L ，和化合物相C Fe 3外，还有碳溶于铁形成的几种间隙固溶体相：⑴高温铁素体 碳溶于δ-Fe 的间隙固溶体，体心立方晶格，用符号δ表示。
⑵铁素体 碳溶于α-Fe 的间隙固溶体，体心立方晶格，用符号α或F 表示。
F 中碳的固溶度极小，室温时约为0.0008％,600℃时约为0.0057％,在727℃时溶碳量最大，约为0.0218％，但也不大，在后续的计算中，如果无特殊要求可忽略不计。
铁碳合金相图知识点讲解
铁碳合金相图1、纯铁的同素异构转变许多金属在固态下只有一种晶体结构，如铝、铜、银等金属在固态时无论温度高低，均为面心立方晶格（金属原子分布在立方体的八个角上和六个面的中心，如图a）。
钨、钼、钒等金属则为体心立方晶格（八个原子分布在立方体的八个角上，一个原子处于立方体的中心，如图b所示）。
但有些金属在固态下存在两种或两种以上的晶格形式，如铁、钴、钛等，这类金属在冷却或加热过程中，其晶格形式会发生变化。
金属在固态下随着温度的改变，由一种晶格转变为另一种晶格的现象，称为同素异构转变。
图a 面心立方晶体图b 体心立方晶体图1是纯铁的冷却曲线。
液态纯钛在1538℃进行结晶，得到体心立方晶格的δ-Fe 。
继续冷却到1394℃发生同素异构转变，成为面心立方晶格γ-Fe。
在冷却到912℃又发生一次同素异构转变，成为体心立方晶格α-Fe。
正因为纯铁的这种同素异构转变，才使钢和铸铁通过热处理来改变其组织和性能成为可能。
图1 纯铁的冷却曲线纯铁的同素异构转变与液态金属的结晶过程相似，遵循结晶的一般规律：有一定的平衡转变温度（相变点）；转变时需要过冷度；转变过程也是由晶核的形成和晶核的长大来完成。
但是这种转变是在固态下进行的，原子扩散比液态下困难，因此比液态金属结晶具有较大的过冷度。
另外，由于转变时晶格致密度的改变，将引起晶体体积的变化。
如：γ-Fe转变为α-Fe时，他可能引起钢淬火时产生应力，严重时会导致工件变形或开裂。
纯铁的磁性转变温度为770℃。
磁性转变不是相变，晶格不发生转变。
770℃以上无铁磁性，770℃以下有铁磁性。
2、铁碳合金的基本组织在铁碳合金中，铁和碳是两个基本组元。
在固态下，铁和碳有两种结合方式：一是碳溶于铁中形成固溶体，二是铁与碳形成渗碳体，它们构成了铁碳合金的基本组成相。
（1）液相用”L”表示。
是铁碳合金在熔化温度以上形成的均匀液体。
（2）铁素体用符号"F"（或“α”、“δ”）表示。
课题四 铁碳合金相图
课题四 铁碳合金相图 ☂铁碳合金相图各特性点表5-1 铁碳合金相图各特性点表5
符号
A点 C点 D点 E点 F点 G点 P点 S点
温度/℃
1538 ℃ 1148 ℃ 1227 ℃ 1148 ℃ 1148 ℃ 912 ℃ 727 ℃ 727 ℃
碳含量(%)
0% 4.30% 6.69% 2.11% 6.69% 0% 0.0218% 0.77%
课题四
铁碳合金相图
☂典型铁碳合金结晶过程及组织
铁碳合金按其含碳量及室温组织分类 纯铁 （wC≤0.0218%） 钢（0.0218%<wC≤2.11%）
亚共析钢（0.0218%<wC <0.77%） 共析钢（wC =0.77%） 过共析钢（0.77%<wC≤2.11%）
白口铸铁 （2.11%<wC <6.69%）
课题四 铁碳合金相图 ☂在选材方面的应用
在铸造方面的应用 在锻造和焊接方面的应用 在热处理方面的应用
含
义
纯铁的熔点 共晶点Lc←→AE+Fe3C Fe3C的熔点 碳在γ-Fe中的最大溶解度 共晶生成Fe3C的成分 α-Fe←→γ-Fe同素异构转变点 碳在α-Fe中的最大溶解度 共析点As→FP+Fe3C
课题四 铁碳合金相图
☂相图中的特性线
ACD线为液相线。此线以上的区域是液相区，液态合金 冷却到此线温度时，便开始结晶 . AECF线为固相线。表示合金冷却到此线温度时将全部 结晶成固态 .液相线和固相线之间所构成的两个区域，是 由液态合金和结晶体组成的两相区。不过这两个区所包含 的结晶体不同，液态合金沿AC线结晶出来的是奥氏体，而 沿CD线结晶出来的是渗碳体。由液态合金直接析出的渗碳 体称为一次渗碳体（Fe3CⅠ）．
第04章 铁碳合金相图
铁和碳的合金称为铁碳合金， 如钢和铸铁都是铁碳合金。要掌握各种钢和铸铁的 组织、性能及加工方法等，必须首先了解铁碳合金中的
化学成分、组织和性能之间的关系。
铁碳合金相图是研究铁碳合金组织与成分、温度关 系的重要图形，了解和掌握它对制定钢铁的各种加工工 艺都有着重要的作用。
4.1
铁碳合金的基本组织 在铁碳合金系中，可配制多种成分不同的铁碳合金，它们
γ -Fe的最大空隙半径 4-3所示。由于 γ -Fe是面心立方晶格，而
略小于碳原子的半径，其晶格的间隙较大，故奥氏体的溶碳能
力较强，溶解度比铁素体高得多。在1 148℃时溶碳量可达 2.11%的最大溶解度，随着温度的下降，溶解度逐渐减小，在 727℃时溶碳量为0.77%。
4.1
铁碳合金的基本组织
应该指出的是：稳定的奥氏体属于铁碳合金的高温组织，当铁
碳合金缓冷到 727℃时，奥氏体将发生转变，转变为其他类型 的组织。
4.1
铁碳合金的基本组织
图4-4
奥氏体的显微组织
4.1
铁碳合金的基本组织
4.1.3
渗碳体
渗碳体(Fe3C)是指晶体点阵为正交系、分子式为Fe3C的一 种金属化合物。渗碳体碳的质量分数是6.69%。渗碳体具有复 杂的斜方晶格结构，如图4-5所示，与铁和碳的晶格结构完全
在不同温度下的平衡组织是各不相同的，但它们总是由几个基 本相所组成。 在液态，铁和碳可以无限互溶。在固态，碳可溶于铁中，
形成两种间隙固溶体——铁素体和奥氏体。
当碳的质量分数超过其固态溶解度时，则会出现化合物—
—渗碳体(Fe3C)。因此，在铁碳合金中，碳可以与铁组成化合
物，也可以形成固溶体，还可以形成混合物。铁碳合金在固态 下的基本组织有铁素体、奥氏体、渗碳体、珠光体和莱氏体等，
课题四铁碳合金相图课件
市场需求的预测
汽车工业需求
随着电动汽车和智能网联汽车的发展，对高性能、轻量化铁碳合 金材料的需求将不断增加。
航空航天需求
随着航空航天技术的进步，对高强度、耐高温的铁碳合金材料的 需求也将不断增长。
基础设施建设需求
随着全球基础设施建设的不断推进，对高强度、耐腐蚀的铁碳合 金材料的需求也将持续增加。
THANKS
化学成分和组织结构等。
数据处理
对实验数据进行整理、分析和处 理，利用数学方法绘制出相图。
图形绘制
将处理后的数据用图形的方式表 示出来，形成铁碳合金相图。
相图的解读
平衡状态
根据相图可以确定不同成分的铁碳合金在不同温度下的平衡状态 ，如单相区、两相区、固溶体区等。
相变规律
相图描述了铁碳合金在不同温度和成分下的相变规律，包括同素异 晶转变、共晶反应和共析反应等。
感谢观看
生产工艺的改进
高效成形技术
01
采用先进的成形工艺，如精密铸造、粉末冶金等，提高铁碳合
金材料的生产效率和产品质量。
节能减排技术
02
在生产过程中引入节能减排技术，降低铁碳合金生产的能耗和
污染物排放，实现绿色制造。
智能化生产
03
利用物联网、大数据等先进技术，实现铁碳合金生产的智能化
和自动化，提高生产效率和产品质量。
相图中的各个区域代表了不同成分 的铁碳合金在不同温度下的平衡状 态，包括液相区、固相区和两相区 。
特性线
特性线是相图中的一些关键温度线 ，如熔点线、共晶点线、共析点线 等，它们对确定合金的平衡状态和 相变过程具有重要意义。
相图的绘制
实验数据
铁碳合金相图的绘制需要大量的 实验数据，包括不同成分的铁碳 合金在不同温度下的物理性质、
铁碳合金相图详解
第三章 铁碳合金相图非合金钢[（GB ／T 13304-91），将钢分为非合金钢、低合金钢和合金钢三大类]和铸铁是应用极其广泛的重要金属材料，都是以铁为基主要由铁和碳组成的铁碳合金。
了解铁碳合金成分与组织、性能的关系，有助于我们更好地研究和使用钢铁材料。
本章将着重讨论铁碳相图及其应用方面的一些问题。
铁与碳可以形成一系列化合物：C Fe 3、C Fe 2、FeC 等。
C Fe 3的含碳量为6.69％，铁碳合金含碳量超过6.69％，脆性很大，没有实用价值，所以本章讨论的铁碳相图，实际是Fe -C Fe 3相图。
相图的两个组元是Fe 和C Fe 3。
3.1 Fe -C Fe 3系合金的组元与基本相3.l.l 组元⑴纯铁 Fe 是过渡族元素，1个大气压下的熔点为1538℃，20℃时的密度为2/m kg 3107.87⨯。
纯铁在不同的温度区间有不同的晶体结构（同素异构转变），即：δ-Fe （体心）γ-Fe （面心）α-Fe （体心） 工业纯铁的力学性能大致如下：抗拉强度b σ=180～230MPa ，屈服强度2.0σ＝100～170MPa ，伸长率=δ30～50％，硬度为50～80HBS 。
可见，纯铁强度低，硬度低，塑性好，很少做结构材料，由于有高的磁导率，主要作为电工材料用于各种铁芯。
⑵C Fe 3 C Fe 3是铁和碳形成的间隙化合物，晶体结构十分复杂，通常称渗碳体，可用符号Cm 表示。
C Fe 3具有很高的硬度但很脆，硬度约为950～1050HV ，抗拉强度b σ=30MPa ，伸长率0=δ。
3.1.2 基本相Fe -C Fe 3相图中除了高温时存在的液相L ，和化合物相C Fe 3外，还有碳溶于铁形成的几种间隙固溶体相：⑴高温铁素体 碳溶于δ-Fe 的间隙固溶体，体心立方晶格，用符号δ表示。
⑵铁素体 碳溶于α-Fe 的间隙固溶体，体心立方晶格，用符号α或F 表示。
F 中碳的固溶度极小，室温时约为0.0008％,600℃时约为0.0057％,在727℃时溶碳量最大，约为0.0218％，但也不大，在后续的计算中，如果无特殊要求可忽略不计。
铁碳相图习题与思考题剖析
习题与思考题剖析【例题】用铅锑合金制成的轴瓦，要求其组织为在共晶体上分布有5%Sb 作硬质点，试求该合金的成分及硬度（已知条件：纯铅的硬度为3HBS ，纯锑的硬度约为30HBS ）。
1. 分析Pb-Sb 二元合金相图如题图1所示。
由题意可知，在共晶体基体上分布有5%Sb 作硬质点，即指该合金的组织为95%的共晶体组织+5%Sb 硬质点所组成，那么即可判断该合金一定是过共晶成分。
那么，如何利用杠杆定律求出该合金组织的相对百分含量呢？由于杠杆定律仅适用于两相区，那么必须使所求的组织与相应的两相区相对应。
由题图1所示的相图可以看出，只有影线所示的两相区中的两相才有可能与所求的组织近似对应，即共晶体与液相对应（因为，在共晶线上一定成分的液相全部转变为共晶体组织），硬质点与先共晶相相对应。
那么，又如何来求硬度呢？这就要联想到相图与性能之间的对应关系，即硬度与成分对应为直线关系（如题图2所示），这样就可利用题目所给的已知条件，求出该合金的算术平均值来。
题图 1 PB – SB 二元合金相图 题图 2 化学成分与硬度之间的关系 2. 解答设该合金的成分为X%Sb ，则根据杠杆定律：W Sb =2.111002.11--X =5 ， X=15.6 或 X X --=1002.11955 ，X=15.6 该合金的硬度为：3+7)330(1006.15=-⨯HBS或 先求出铅和锑这两个相的相对百分含量，即W Pb =1001006.15100⨯-%=84.4% ，W Sb =15.6% 所以，该合金的硬度为：3×84.4%+30×15.6%=7HBS3. 常见错误剖析（1）对于题目所叙“要求其组织为在共晶体基体上分布有５% Ｓｂ作硬质点”这句话不理解，误认为两相的相对百分含量为5%的Sb，95%的Pb，那么该合金变为亚共晶合金，其结果必然造成一错再错；（2）不会应用杠杆定律来求解该合金组织的相对百分含量，具体表现在直接利用室温下的两相区来进行计算，“组织”和“相”混为一谈；（3）对于求解该合金的硬度感到茫然而不知所措，无从着手。
4 铁碳合金的相图的详细讲解
P,钢的性能即P的性能
b. ＞0.9%C，Fe3CⅡ为晶界 连续网状，强度下降, 但 硬度仍上升。 c. ＞2.11%C，组织中有以
Fe3C为基的Ld,合金太脆.
45
3 含碳量对工艺性能的影响
(1) 切削性能: 中碳钢合适 (2) 可锻性能: 低碳钢好 (3) 焊接性能: 低碳钢好 (4) 铸造性能: 共晶合金好
二次渗碳体
白 口 铸 铁
共晶白口铸铁 亚共晶白口铸铁 过共晶白口铸铁
4.3
6.69
一次渗碳体
组织组 成物相 对量%
铁素体 珠光体 莱氏体
0
三次渗碳体
相组成 物相对 量%
100
Fe3C
0
44
2 含碳量对力学性能的影响
• 亚共析钢随含碳量增加，P 量增加，钢的强度、硬度升
高，塑性、韧性下降。
a. 0.77%C时，组织为100%
Fe3CⅠ+Ld
K
F + P
L'd
Fe3CⅠ+L'd
F+Fe3CⅢ
Fe
1.0
2.0
3.0
Fe3C 4.0
wc(%)
5.0
6.0
6.69
17
(一)铁碳合金相图中主要点和线的意义
• 五个重要的成份点: P、S、E、C、K。 • 四条重要的线: EF、ES、GS、PSK。 • 三个重要转变: 包晶转变、共晶转变、共析 转变。 • 二个重要温度: 1148 ℃ 、727 ℃ 。
L+δ
δ+
L+ L+ Fe3C + + Fe3C
F+ Fe3C
习题讲解_IV(铁碳合金相图)
Fe3CII Ld P P+Fe3CII +L'd
x 2.11
2.11 0.77 4.30 x
WL'd
WLd =
100% 4.30 2.11
WFe3CII
6.69 0.77
100% 4.30 2.11
6.69-2.11 4.30 x
WP
1-WL'd
-WFe3CII
=
6.69-0.77
4.30
100% 2.11
铁碳合金相图
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温 组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。
共晶白口铸铁
L LLd Ld PL'd (P+Fe3C共晶)
WL'd WLd =100%
4.30
WFe3C晶
100% 6.69
4. 画出xxx%C的Fe-C合金从高温缓冷到室温的冷却转变曲线及室温 组织示意图；
5. 计算xxx%C的Fe-C合金组织中组织组成物的相对量。
ห้องสมุดไป่ตู้
亚共析钢
+ P +P Fe3CIII +P+Fe3CIII
x-0.0218 WP 0.77-0.0218 100%
WFe3CIII
x 6.69
（1-WP）100%
铁碳合金相图
习题讲解
铁碳合金相图
铁碳相图应用
合金相
Fe－Fe3C 平衡相图
平衡组织
铁素体 奥氏体 渗碳体 Fe3C
珠光体 P
莱氏体 Ld、L·d
一次渗碳体 共晶渗碳体 二次渗碳体 共析渗碳体 三次渗碳体
铁碳相图详解
三、典型铁碳合金的平衡结晶过程铁碳相图上的合金,按成分可分为三类：⑴ 工业纯铁（〈0.0218％ C ），其显微组织为铁素体晶粒，工业上很少应用。
⑵ 碳钢(0.0218%~2。
11％C ），其特点是高温组织为单相A,易于变形，碳钢又分为亚共析钢（0.0218%~0。
77%C)、共析钢（0.77％C ）和过共析钢(0。
77%～2.11％C ）。
⑶ 白口铸铁（2。
11％～6。
69%C ），其特点是铸造性能好，但硬而脆,白口铸铁又分为亚共晶白口铸铁（2。
11％~4。
3%C ）、共晶白口铸铁（4.3%C ）和过共晶白口铸铁(4.3-6.69%C)下面结合图3-26，分析典型铁碳合金的结晶过程及其组织变化.图3—26 七种典型合金在铁碳合金相图中的位置㈠ 工业纯铁(图3-26中合金①）的结晶过程合金液体在1~2点之间通过匀晶反应转变为δ铁素体.继续降温时，在2~3点之间，不发生组织转变。
温度降低到3点以后，开始从d 铁素体中析出奥氏体，在3～4点之间，随温度下降，奥氏体的数量不断增多，到达4点以后，d 铁素体全部转变为奥氏体。
在4~5点之间,不发生组织转变。
冷却到5点时,开始从奥氏体中析出铁素体，温度降到6点，奥氏体全部转变为铁素体。
在6-7点之间冷却，不发生组织转变.温度降到7点，开始沿铁素体晶界析出三次渗碳体Fe 3C III 。
7点以下，随温度下降，Fe 3C III 量不断增加，室温下Fe 3C III 的最大量为:%31.0%1000008.069.60008.00218.03=⨯--=ⅢC Fe Q .图3—27为工业纯铁的冷却曲线及组织转变示意图。
工业纯铁的室温组织为a+Fe 3C III ,如图3—28所示，图中个别部位的双晶界内是Fe 3C III 。
图3-27 工业纯铁的冷却曲线及组织转变示意图 图3-28 工业纯铁的显微组织 400× ㈡ 共析钢（图3-26中合金②)的结晶过程共析钢的含碳量为0.77%，超过了包晶线上最大的含碳量0。
