导热硅胶的组成及性能

合集下载

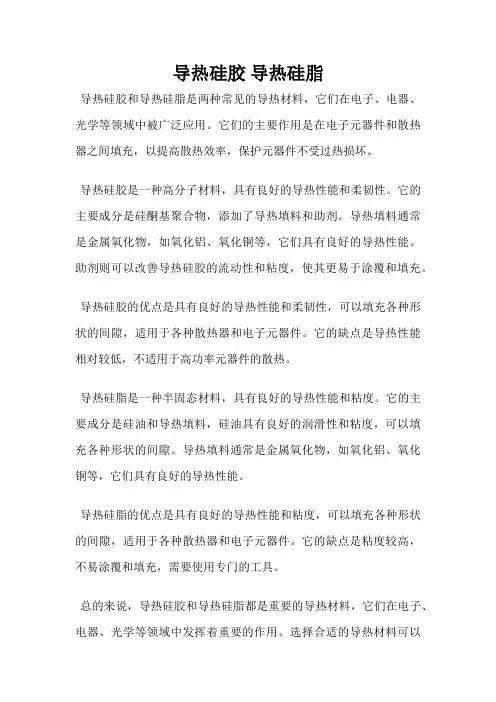

导热硅胶 导热硅脂

导热硅胶 导热硅脂

导热硅胶导热硅脂
导热硅胶和导热硅脂是两种常见的导热材料,它们在电子、电器、光学等领域中被广泛应用。

它们的主要作用是在电子元器件和散热器之间填充,以提高散热效率,保护元器件不受过热损坏。

导热硅胶是一种高分子材料,具有良好的导热性能和柔韧性。

它的主要成分是硅酮基聚合物,添加了导热填料和助剂。

导热填料通常是金属氧化物,如氧化铝、氧化铜等,它们具有良好的导热性能。

助剂则可以改善导热硅胶的流动性和粘度,使其更易于涂覆和填充。

导热硅胶的优点是具有良好的导热性能和柔韧性,可以填充各种形状的间隙,适用于各种散热器和电子元器件。

它的缺点是导热性能相对较低,不适用于高功率元器件的散热。

导热硅脂是一种半固态材料,具有良好的导热性能和粘度。

它的主要成分是硅油和导热填料,硅油具有良好的润滑性和粘度,可以填充各种形状的间隙。

导热填料通常是金属氧化物,如氧化铝、氧化铜等,它们具有良好的导热性能。

导热硅脂的优点是具有良好的导热性能和粘度,可以填充各种形状的间隙,适用于各种散热器和电子元器件。

它的缺点是粘度较高,不易涂覆和填充,需要使用专门的工具。

总的来说,导热硅胶和导热硅脂都是重要的导热材料,它们在电子、电器、光学等领域中发挥着重要的作用。

选择合适的导热材料可以
提高散热效率,保护元器件不受过热损坏。

导热硅胶原理

导热硅胶原理

导热硅胶原理导热硅胶原理什么是导热硅胶?导热硅胶是一种高导热性能的材料,主要用于传导热量。

它由硅胶和导热填料组成,具有良好的软硬度、化学稳定性和导热性能。

导热硅胶的应用领域电子产品散热导热硅胶广泛应用于电子产品的散热领域,如计算机、手机、平板电脑等。

它能够有效地提高散热效果,保护电子产品的长期稳定运行。

电力电子器件导热硅胶还被广泛应用于电力电子器件的散热和绝缘。

它能够减少器件温度,延长器件的寿命和稳定性。

光电子设备导热硅胶也被用于光电子设备的散热和保护。

它具有高透光性和导热性能,能够提高设备的工作效率和稳定性。

导热硅胶的工作原理1.硅胶基体:导热硅胶的基体是由交联的硅胶组成,具有柔软的特性和较低的热阻,能够将热量快速传导到填料中。

2.导热填料:导热硅胶中的填料是导热性能较好的材料,如金属氧化物、陶瓷颗粒等。

填料的存在能够增加导热路径,提高导热性能。

3.导热路径:导热硅胶中的填料形成了一条导热路径,通过填料与填料之间的接触,使热量能够快速传导到整个导热硅胶中。

导热硅胶的优势•高导热性能:导热硅胶具有比传统的绝缘材料更好的导热性能,能够快速传导热量,提高散热效果。

•良好的柔软性:导热硅胶具有良好的柔软性和可塑性,能够适应各种复杂的形状和结构,提高散热的接触面积。

•化学稳定性:导热硅胶具有较好的化学稳定性,能够在恶劣的环境下长期稳定使用。

•电绝缘性能:导热硅胶具有优良的电绝缘性能,能够有效地隔离电路,保护电子器件。

总结导热硅胶是一种高导热性能的材料,通过硅胶基体和导热填料的结合,构成了导热路径,能够快速传导热量。

它在电子产品散热、电力电子器件和光电子设备领域应用广泛,具有高导热性能、良好的柔软性和化学稳定性的优势。

导热硅胶的应用将为各行各业带来更好的散热和保护效果。

导热硅胶的制备方法1.准备材料:将硅胶和导热填料按一定比例混合。

2.混合:将硅胶和导热填料放入混合机中,进行充分混合,确保填料均匀分布在硅胶中。

制冷片导热硅胶

制冷片导热硅胶

制冷片导热硅胶制冷片导热硅胶是一种常用的导热材料,广泛应用于电子设备、汽车制冷系统和工业制冷领域。

它具有优异的导热性能和良好的柔韧性,能够有效地传导和散发热量,提高设备的散热效果。

制冷片导热硅胶主要由硅胶基体和导热填料组成。

硅胶基体具有良好的柔韧性和绝缘性能,能够适应不同形状的设备表面,并保持较高的导热性能。

导热填料一般采用金属粉末或陶瓷粉末,如铝、铜、氧化铝等,通过填充到硅胶基体中,能够增加导热效果,提高散热能力。

制冷片导热硅胶的导热性能是其最重要的特点之一。

导热硅胶的导热系数通常在1.0-5.0W/m·K之间,这使得它能够快速将设备产生的热量传导到散热器或外部环境中。

相比之下,一般的绝缘材料导热系数较低,不能有效传导热量。

因此,在高功率电子设备中,使用制冷片导热硅胶能够提高设备的稳定性和可靠性。

制冷片导热硅胶还具有良好的耐高温性能。

一般硅胶基体的耐温范围可以达到-50℃至200℃,部分高温型号甚至可以达到300℃以上。

这使得导热硅胶能够在恶劣的工作环境下保持稳定的性能,不受高温或低温的影响。

制冷片导热硅胶还具有一定的绝缘性能。

硅胶基体具有较高的绝缘强度和绝缘电阻,能够有效地隔离电子元器件与导电部件之间的电流,并防止电流泄漏或短路现象的发生。

这对于保护电子设备的安全性和稳定性非常重要。

制冷片导热硅胶的柔韧性也是其优点之一。

硅胶基体具有良好的弹性和可塑性,能够适应不同形状和尺寸的设备表面,并确保与设备表面的完全贴合,从而提高导热效果。

此外,导热硅胶还具有一定的粘性,可以在设备表面形成一层均匀的导热胶层,提高热传递的效率。

在实际应用中,制冷片导热硅胶通常以片状或块状形式存在。

使用时,只需要将导热硅胶片或块放置在电子元器件或散热器之间,通过压力和温度的作用,使其与设备表面紧密贴合,形成一个导热通道,实现热量的传导和散发。

制冷片导热硅胶作为一种优秀的导热材料,在电子设备和制冷领域具有广泛的应用前景。

导热硅胶

导热硅胶

一、导热硅胶概念“导热硅胶片”是以硅胶为基材,添加金属氧化物等各种辅材,通过特殊工艺合成的一种导热介质材料,在行业内,又称为导热硅胶垫,导热矽胶片,软性导热垫,导热硅胶垫片等等,是专门为利用缝隙传递热量的设计方案生产,能够填充缝隙,打通发热部位与散热部位间的热通道,有效提升热传递效率,同时还起到绝缘、减震、密封等作用,能够满足设备小型化及超薄化的设计要求,是极具工艺性和使用性,且厚度适用范围广,一种极佳的导热填充材料。

二、性能优点1、材料较软,压缩性能好,导热绝缘性能好,厚度的可调范围比较大,适合填充空腔,两面具有天然粘性,可操作性和维修性强;2、选用导热硅胶片的最主要目的是减少热源表面与散热器件接触面之间产生的接触热阻,导热硅胶片可以很好的填充接触面的间隙;3、由于空气是热的不良导体,会严重阻碍热量在接触面之间的传递,而在发热源和散热器之间加装导热硅胶片可以将空气挤出接触面;4、有了导热硅胶片的补充,可以使发热源和散热器之间的接触面更好的充分接触,真正做到面对面的接触.在温度上的反应可以达到尽量小的温差;5、导热硅胶片的导热系数具有可调控性,导热稳定度也更好;7、导热硅胶片在结构上的工艺工差弥合,降低散热器和散热结构件的工艺工差要求;8、导热硅胶片具有绝缘性能(该特点需在制作当中添加合适的材料);9、导热硅胶片具减震吸音的效果;10、导热硅胶片具有安装,测试,可重复使用的便捷性。

三、如何使用选用导热硅胶片的最主要目的是减少热源表面与散热器件接触面之间产生的接触热阻.导热硅胶片可以很好的填充接触面的间隙,将空气挤出接触面,空气是热的不良导体,会严重阻碍热量在接触面之间的传递;有了导热硅胶片的补充,可以使接触面更好的充分接触,真正做到面对面的接触.在温度上的反应可以达到尽量小的温差。

导热硅胶的导热效果是相对的,虽然在柔性物质中它的导热性能较好,一般在0.6-1.5W/(m·K)范围内,少数性能可能会更高,但都不超过2W/(m·K)。

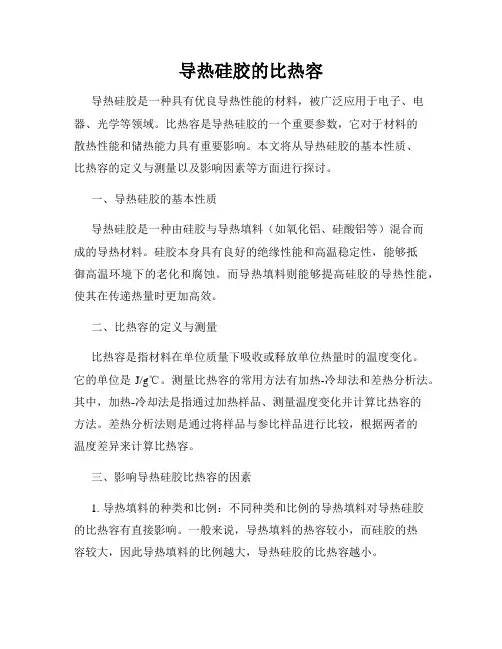

导热硅胶的比热容

导热硅胶的比热容

导热硅胶的比热容导热硅胶是一种具有优良导热性能的材料,被广泛应用于电子、电器、光学等领域。

比热容是导热硅胶的一个重要参数,它对于材料的散热性能和储热能力具有重要影响。

本文将从导热硅胶的基本性质、比热容的定义与测量以及影响因素等方面进行探讨。

一、导热硅胶的基本性质导热硅胶是一种由硅胶与导热填料(如氧化铝、硅酸铝等)混合而成的导热材料。

硅胶本身具有良好的绝缘性能和高温稳定性,能够抵御高温环境下的老化和腐蚀。

而导热填料则能够提高硅胶的导热性能,使其在传递热量时更加高效。

二、比热容的定义与测量比热容是指材料在单位质量下吸收或释放单位热量时的温度变化。

它的单位是J/g℃。

测量比热容的常用方法有加热-冷却法和差热分析法。

其中,加热-冷却法是指通过加热样品、测量温度变化并计算比热容的方法。

差热分析法则是通过将样品与参比样品进行比较,根据两者的温度差异来计算比热容。

三、影响导热硅胶比热容的因素1. 导热填料的种类和比例:不同种类和比例的导热填料对导热硅胶的比热容有直接影响。

一般来说,导热填料的热容较小,而硅胶的热容较大,因此导热填料的比例越大,导热硅胶的比热容越小。

2. 填料的分散性:填料的分散性对导热硅胶的比热容也有一定影响。

分散性好的填料能够更均匀地分布在硅胶中,使得热量能够更快速地传递,因此导热硅胶的比热容较小。

3. 导热硅胶的结构和形态:导热硅胶的结构和形态也会对比热容产生影响。

一般来说,结构疏松的导热硅胶比热容较大,结构紧密的导热硅胶比热容较小。

4. 温度:温度对导热硅胶的比热容有一定的影响。

一般来说,在较低的温度下,导热硅胶的比热容较小;而在较高的温度下,由于材料的热膨胀效应,导热硅胶的比热容可能会有所增加。

总结:导热硅胶的比热容是影响其导热性能和储热能力的重要参数。

导热填料的种类和比例、填料的分散性、导热硅胶的结构和形态以及温度等因素都会对比热容产生影响。

因此,在使用导热硅胶进行散热设计时,需要根据实际需求选择合适的导热硅胶,并合理控制比热容的数值,以确保其良好的导热性能和储热能力。

导热硅胶垫的导热系数

导热硅胶垫的导热系数

导热硅胶垫的导热系数摘要:1.导热硅胶垫的概述2.导热硅胶垫的导热系数范围3.导热硅胶垫的类型及特点4.导热测试方法5.导热硅胶垫的应用领域6.结论正文:一、导热硅胶垫的概述导热硅胶垫是一种具有良好导热性能的硅胶制品,其主要功能是在发热设备与散热设备之间传递热量,以实现设备的稳定运行。

导热硅胶垫广泛应用于电子、电器、通讯、汽车等领域。

二、导热硅胶垫的导热系数范围导热硅胶垫的导热系数一般在1.0-3.0W/m.K 之间,不同类型的导热硅胶垫导热系数也有所不同。

导热硅胶垫分为高导热硅胶垫、普通导热硅胶垫、强粘性导热硅胶垫和强韧性导热硅胶垫等。

三、导热硅胶垫的类型及特点1.高导热硅胶垫:具有较高的导热性能,可以快速传递热量,保证设备的正常工作。

2.普通导热硅胶垫:导热性能一般,适用于一般的散热需求。

3.强粘性导热硅胶垫:具有较强的粘性,可以有效地粘附在设备表面,提高散热效果。

4.强韧性导热硅胶垫:具有较强的韧性,可以适应设备的变形,保证散热效果。

四、导热测试方法导热测试方法是稳态热流法,通过将试样置于热稳态,并采用一维无限大平板稳态导热模型进行测试。

测试标准包括ASTM D 5470-06,MIL-I-49456A,GB 5598-85 等。

五、导热硅胶垫的应用领域导热硅胶垫广泛应用于电子、电器、通讯、汽车等领域。

例如,在电子产品中,导热硅胶垫可以有效地将发热元件产生的热量传递到散热设备,以保证设备的正常工作和延长使用寿命。

六、结论导热硅胶垫是一种具有良好导热性能的硅胶制品,其导热系数范围为1.0-3.0W/m.K。

根据不同的应用需求,可以选择不同类型的导热硅胶垫。

硅胶加热片

硅胶加热片
1、硅胶电热膜优异的物理强度及柔软性能;给电热膜施以外力,可以使电热元件和被加热物体良好接触;
2、硅橡胶电热膜可制成任意的形状,包括立体形状,也可预留各种开孔以方便安装;
3、硅胶电热片重量轻,厚度可以较大范围调节(最小厚度仅为),热容量小,可达到很快的加热速率以及较高的温度控制精度。
4、硅橡胶具有良好的耐候性和抗老化性,作为电热膜的表面绝缘材料可以有效防止了产品表面开裂及增强机械强度,大大延长了产品的使用寿命;
硅胶加热片
第一种:导热硅胶片
导热硅胶片的定义
导热硅胶片是以硅胶为基材,添加金属氧化物等各种辅材,通过特殊工艺合成的一种导热介质材料,是专门为利用缝隙传递热量的设计方案生产,能够填充缝隙,完成发热部位与散热部位间的热传递,同时还起到绝缘、减震、密封等作用,能够满足设备小型化及超薄化的设计要求,是极具工艺性和使用性,且厚度适用范围广,是一种极佳的导热填充材料。
导热硅胶片的作用
作用:绝缘、导热、耐磨、阻燃、填充间隙、抗压缩、缓冲等。
用途:用于电子电器产品的控制主板,电机内、外部的垫板和脚垫,LED灯具、电子电器、汽车机械、电脑主机、笔记本电脑、DVD、VCD及任何需要填充以及散热模组的材料。
为什么要用导热硅胶片
1)选用导热硅胶片的最主要目的是减少热源表面与散热器件接触面之间产生的接触热阻.导热硅胶片可以很好的填充接触面的间隙,
技术参数:
1、最高使用温度:最高使用温度可达:225℃,最低环境温度为-60℃(若采用3M双面胶层,则最低使用环境温度为-32℃)
2.最佳温度:150℃
3、绝缘电阻:≥5MΩ
4、耐压强度:1500v/5s
5.电压:220V/380V
6、功率偏差:±8%
硅胶加热片主要用途:面状防冻、保温加热等。

导热硅胶片的介绍

导热硅胶片的介绍

导热硅胶片的介绍导热硅胶片,又称热导硅胶片,是一种具有优异导热性能的材料,常用于电子产品中的散热问题。

具有导电、导热、绝缘、可塑性等特点,适用于高热量集中、热扩散不良的电子元器件散热、绝缘接合和导热透镜填充等领域。

以下将对导热硅胶片的结构、特点、应用等方面进行详细介绍。

导热硅胶片的结构通常由硅胶作为基材,添加导热填料和稳定剂等制成。

硅胶具有良好的柔软性和可塑性,能够适应不同形状的元器件表面。

导热填料可以提高导热硅胶片的导热性能,常见的填料有金属氧化物、氧化铝、氧化铝陶瓷纤维等。

稳定剂则能够增强导热硅胶片的稳定性,延长其使用寿命。

导热硅胶片的主要特点有以下几个方面。

首先,导热性能优异,导热系数高,能够迅速将热量传递到散热器等散热设备上,提高元器件的散热效率。

其次,具有较好的绝缘性能,能够有效隔离元器件之间的电气接触,提供安全保护。

此外,导热硅胶片具有良好的耐温性,可以在较宽的温度范围内使用,不会出现软化、熔断等问题。

同时,导热硅胶片还具有良好的耐腐蚀性和化学稳定性,能够在恶劣的环境下稳定工作。

最后,导热硅胶片具有较高的压缩弹性模量和柔软性,能够适应不同形状的元器件表面,提供紧密的接触,提高导热效果。

导热硅胶片在电子产品的散热问题中有着广泛的应用。

首先,它常用于电子元器件的散热接触界面,如CPU、GPU等集成电路。

导热硅胶片能够有效将元器件的热量传递到散热器上,提高热量的散发效率,降低元器件的温度。

其次,导热硅胶片还可用于电源模块、变频器、光电元件等的散热处理。

这些元件在工作过程中常产生大量热量,如果不能及时散发,会导致元器件寿命缩短、性能下降甚至损毁。

再次,导热硅胶片还可以用于LED灯具的导热散热。

导热硅胶片可以有效将LED芯片的热量传递到散热器上,提高LED灯具的散热效率,延长使用寿命。

此外,导热硅胶片还可以用于电子产品的绝缘接合和导热透镜填充等方面,提供综合的散热和绝缘解决方案。

综上所述,导热硅胶片是一种具有优异导热性能的材料,在电子产品的散热问题中有着广泛应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

导热硅胶的组成及性能
导热硅胶一般我们常见的就是用在CPU、LED等电子产品上,主要就是起到一个导热和散热的作用。

那么导热硅胶是由什么成份组成,才能具有这些特别的性能呢?除了导热和散热的特点,导热硅胶还有哪些特性呢?下面让奥斯邦的小编来告诉你吧。

一、导热硅胶的组成:
(1) 高分子硅油:硅橡胶(抗老化,耐酸碱,使用寿命,化学性能稳定,使用寿命和客户的设备使用寿命一致)
(2) 导热填充剂:导热系数(传导效率)分子热运动,(IC,发热体上看起来光滑,实际上不光滑的,用导热垫是把所有的空气赶出去,填充起来)
(3) 阻燃填充剂(1氢氧族、2卤素、3十溴联笨醚)
(4) 交联剂(联接作用)
(5) 色胶
二、产品特性:
(1) 传导热量的能力
(2) 优良化学稳定性能
(3) 抗老化性能,使用寿命长
(4) 优良电气绝缘性能(抗高压的能力是随着厚度的增加而增加,成正比,线性关系)
(5) 防阻燃能力
(6) 对金属、玻璃、瓷砖、塑料等材质有很好的粘接力。

奥斯邦专业生产各种胶水,提供多种无腐蚀、热传导性有机硅导热硅胶,其主要是具有良好的导热和粘接性,有效的填充散热器件和热源之间的空隙。

在常温下,导热胶吸收空气中水份反应并固化,形成阻燃、耐压、导热、高粘接力的硅胶体。

有需要可联系奥斯邦的覃小姐,可为您解答更多有关导热硅胶的相关问题。
