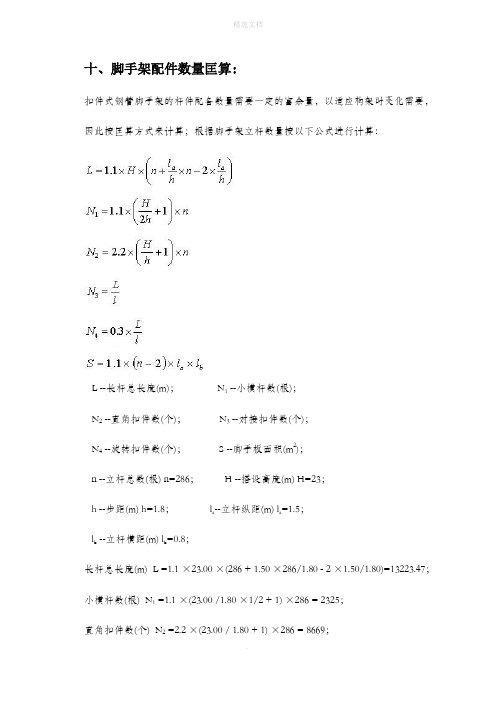

十、脚手架配件数量匡算:
扣件式钢管脚手架的杆件配备数量需要一定的富余量，以适应构架时变化需要，因此按匡算方式来计算；根据脚手架立杆数量按以下公式进行计算：
L --长杆总长度(m)； N1 --小横杆数(根)；
N2 --直角扣件数(个)； N3 --对接扣件数(个)；
N4 --旋转扣件数(个)； S --脚手板面积(m2)；
n --立杆总数(根) n=286； H --搭设高度(m) H=23；
h --步距(m) h=1.8； l a--立杆纵距(m) l a=1.5；
l b --立杆横距(m) l b=0.8；
长杆总长度(m) L =1.1 ×23.00 ×(286 + 1.50 ×286/1.80 - 2 ×1.50/1.80)=13223.47；小横杆数(根) N1 =1.1 ×(23.00 /1.80 ×1/2 + 1) ×286 = 2325；
直角扣件数(个) N2 =2.2 ×(23.00 / 1.80 + 1) ×286 = 8669；
对接扣件数(个) N3 =13223.47 / 6.00 = 2204；
旋转扣件数(个) N4 =0.3 ×13223.47 / 6.00 = 662；
脚手板面积(m2) S = 1.1 × ( 286-2) × 1.50 / 0.80=585.75。
根据以上公式计算得长杆总长13223.467m；小横杆2325根；直角扣件8669个；对接扣件2204个；旋转扣件662个；脚手板585.75m2。
