人防弱电线管预埋(建工)
人防工程预埋施工技术交底
人防工程预埋施工技术交底一、项目背景人防工程是指为了保障人民生命财产安全而建造的地下避难场所。
预埋施工是人防工程建设的重要环节，涉及到各种管线、设备的预先安装和布置。
本次技术交底旨在详细介绍人防工程预埋施工的相关技术要点和注意事项，确保施工质量和安全。
二、施工流程1. 施工前准备在进行预埋施工前，必须做好充分的施工准备工作。
包括但不限于：- 确认预埋施工的具体位置和范围；- 制定详细的施工方案，包括施工序列、施工工艺和施工方法等；- 准备所需的材料和设备，并进行检查和验收；- 按照相关规范和标准，组织人员进行安全培训。
2. 预埋管线施工预埋管线施工是预埋施工的核心环节，主要包括以下步骤：- 确定管线的走向和埋深，并进行标记；- 进行地面开挖和土方支护工作；- 按照设计要求，进行管线的敷设和连接；- 对管线进行检查和试验，确保质量和安全。
3. 预埋设备安装预埋设备安装是人防工程预埋施工的另一个重要环节，主要包括以下内容：- 安装人防门、通风设备、照明设备等；- 进行设备的接线和调试；- 对设备进行功能测试和验收。
4. 施工验收和记录在预埋施工完成后，必须进行施工验收和记录，确保施工质量和安全。
具体步骤如下：- 对预埋管线和设备进行检查和测试，确保符合设计要求；- 对施工过程进行记录，包括施工日期、施工人员、施工方法等；- 填写施工验收报告，并进行签字确认。
三、施工要点和注意事项1. 施工图纸和设计文件必须准确无误，施工人员在施工前必须对施工图纸进行仔细研究和理解。
2. 施工过程中，必须按照相关规范和标准进行施工，严禁违章施工和偷工减料。
3. 施工现场必须设置明显的安全警示标志，确保施工人员的安全。
4. 施工过程中，必须进行严格的质量控制和安全监督，及时发现和纠正问题。
5. 施工结束后，必须对施工现场进行清理和整理，保持施工现场的整洁和安全。
四、施工质量和安全控制1. 施工质量控制- 施工人员必须具备相关的技术资质和经验，确保施工质量；- 施工过程中，必须进行严格的质量检查和测试，确保施工质量符合设计要求；- 对施工过程进行记录和归档，以备后期查验。
人防预留预埋工程施工方法详解，含大量详图
人防预留预埋工程施工方法详解，含大量详图建筑工程项目管理14篇原创内容公众号人防工程预留预埋面广点多，需配合土建专业底板、外墙、结构柱、板、构件结构钢筋施工进度密切跟进施工。
施工图纸需各专业技术准备充分，管路走向、开关插座盒与接线盒定位，套管标高、坐标，预留孔洞位置，防雷接地系统走向、预留点位置等要考虑周全。
人防地下室面积较大，安装工程需要配合土建施工进行预留预埋的工程内容较多，一般内容包括以下几项：1、给排水1）外墙、水池刚性防水套管与柔性防水套管；2）人防区穿防护墙密闭套管与防护密闭套管；3）人防防爆地漏及其管道安装；4）其它穿剪力墙、穿梁及楼板一般套管；2、电气1）强弱电电线导管、接线盒、开关盒预留预埋，电线导管主要为镀锌钢管，有少部分PVC管；2）人防防护密闭套管及预留通信、采样检测管等；3）防雷接地焊接施工及接地点、等电位点、测试点预留；3、通风1）预留穿剪力墙孔洞；2）人防预留套管及口部穿防护墙风管制作安装；以下为各项施工方法，分为防水套管制作工艺、电气管线预埋、人防区预留预埋及主要通病防治方法四个部分，供参考。
01 防水套管制作工艺1、制作工艺流程：2、材质要求：防水套管采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定，表面不得有明显的疤痕、碰伤，局部凸出高度不应大于0.35mm。
3、制作方法：1）根据施工图纸核对结构墙、板厚度以确定套管长度，按照相关规范规定选定套管管径。
2）用钢尺量好长度，在管道上画出切割线，对于DN150以下管道可以采用切割机进行切割，DN200以上管道使用空气型等离子切割机、割管机或气割进行切割，镀锌钢管禁止使用热切割，套管切割后应剔除切口的卷边、瘤渣、毛刺，复核切口的平整度，若出现马蹄口、斜口等情况，需进行打磨处理。
3）选定合格厚度的钢板，先在钢板上用“冲子”冲出圆心点，然后用圆规按照套管外径作为翼环内圈的半径画出翼环的内圈线，再按规范要求翼环宽度画出翼环的外圈线。

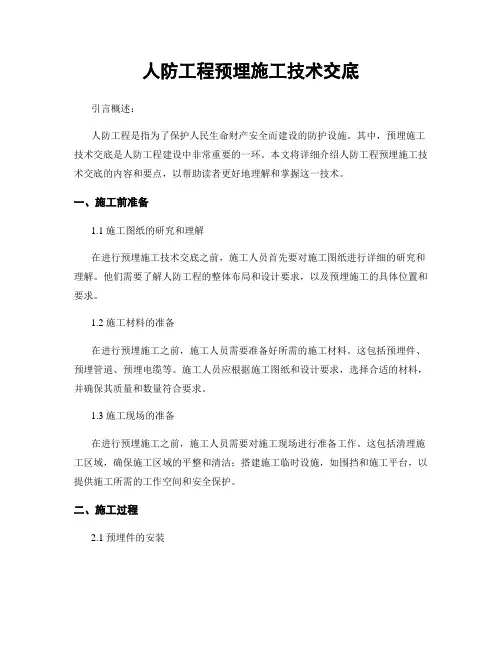

人防工程预埋施工技术交底
人防工程预埋施工技术交底引言概述：人防工程是指为了保护人民生命财产安全而建设的防护设施。
其中，预埋施工技术交底是人防工程建设中非常重要的一环。
本文将详细介绍人防工程预埋施工技术交底的内容和要点，以帮助读者更好地理解和掌握这一技术。
一、施工前准备1.1 施工图纸的研究和理解在进行预埋施工技术交底之前，施工人员首先要对施工图纸进行详细的研究和理解。
他们需要了解人防工程的整体布局和设计要求，以及预埋施工的具体位置和要求。
1.2 施工材料的准备在进行预埋施工之前，施工人员需要准备好所需的施工材料。
这包括预埋件、预埋管道、预埋电缆等。
施工人员应根据施工图纸和设计要求，选择合适的材料，并确保其质量和数量符合要求。
1.3 施工现场的准备在进行预埋施工之前，施工人员需要对施工现场进行准备工作。
这包括清理施工区域，确保施工区域的平整和清洁；搭建施工临时设施，如围挡和施工平台，以提供施工所需的工作空间和安全保护。
二、施工过程2.1 预埋件的安装预埋件是人防工程中常用的一种预埋施工材料，用于固定和支撑其他构件。
在预埋施工过程中，施工人员需要按照设计要求和施工图纸的指示，将预埋件按照正确的位置和方向进行安装。
安装时要注意预埋件的垂直度和水平度，确保其稳固和牢固。
2.2 预埋管道的铺设预埋管道是人防工程中常用的一种预埋施工材料，用于输送水、电、气等。
在预埋施工过程中，施工人员需要按照设计要求和施工图纸的指示，将预埋管道进行合理的铺设。
铺设时要注意管道的坡度和弯曲半径，确保其畅通和顺利。
2.3 预埋电缆的敷设预埋电缆是人防工程中常用的一种预埋施工材料，用于输送电力和信号。
在预埋施工过程中，施工人员需要按照设计要求和施工图纸的指示，将预埋电缆进行合理的敷设。
敷设时要注意电缆的绝缘和保护，确保其安全和可靠。
三、施工质量控制3.1 施工过程的监控在预埋施工过程中，施工人员需要对施工过程进行监控，确保施工的质量和进度。
他们需要检查预埋件、预埋管道和预埋电缆的安装和敷设质量，以及施工现场的整洁和安全情况。

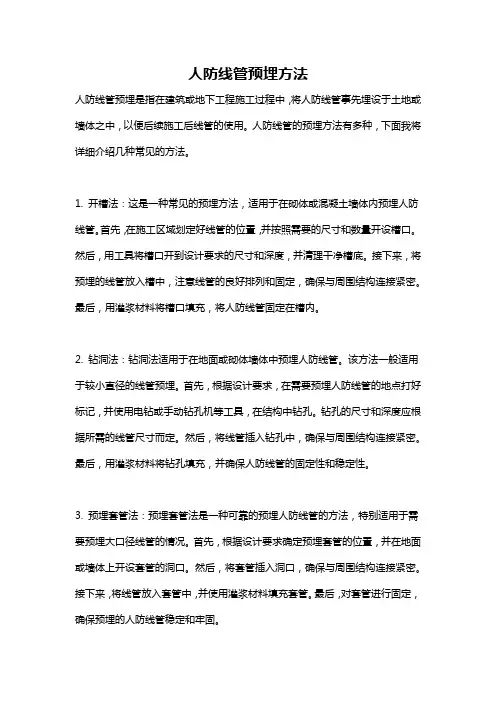

人防线管预埋方法
人防线管预埋方法人防线管预埋是指在建筑或地下工程施工过程中，将人防线管事先埋设于土地或墙体之中，以便后续施工后线管的使用。
人防线管的预埋方法有多种，下面我将详细介绍几种常见的方法。
1. 开槽法：这是一种常见的预埋方法，适用于在砌体或混凝土墙体内预埋人防线管。
首先，在施工区域划定好线管的位置，并按照需要的尺寸和数量开设槽口。
然后，用工具将槽口开到设计要求的尺寸和深度，并清理干净槽底。
接下来，将预埋的线管放入槽中，注意线管的良好排列和固定，确保与周围结构连接紧密。
最后，用灌浆材料将槽口填充，将人防线管固定在槽内。
2. 钻洞法：钻洞法适用于在地面或砌体墙体中预埋人防线管。
该方法一般适用于较小直径的线管预埋。
首先，根据设计要求，在需要预埋人防线管的地点打好标记，并使用电钻或手动钻孔机等工具，在结构中钻孔。
钻孔的尺寸和深度应根据所需的线管尺寸而定。
然后，将线管插入钻孔中，确保与周围结构连接紧密。
最后，用灌浆材料将钻孔填充，并确保人防线管的固定性和稳定性。
3. 预埋套管法：预埋套管法是一种可靠的预埋人防线管的方法，特别适用于需要预埋大口径线管的情况。
首先，根据设计要求确定预埋套管的位置，并在地面或墙体上开设套管的洞口。
然后，将套管插入洞口，确保与周围结构连接紧密。
接下来，将线管放入套管中，并使用灌浆材料填充套管。
最后，对套管进行固定，确保预埋的人防线管稳定和牢固。
4. 预留法：预留法适用于在混凝土地面或墙体上预留人防线管的位置，以便后续施工后再进行预埋。
首先，根据设计要求确定线管的位置，并在地面或墙体上进行标记。
然后，在施工过程中预留线管的空位，留出足够的空间，并在预留区域内加设临时保护措施。
最后，在后续的施工中，将线管放入预留空位中，并进行固定和连接。
以上是几种常见的人防线管预埋方法，每种方法都有其适用的场合和特点，施工过程中应根据具体情况选择合适的方法。
在预埋过程中，需要注意线管的排列和固定，以及与周围结构的连接，确保预留的人防线管安全可靠，并满足设计和使用要求。
人防安装预留预埋施工方案
一、项目概述本项目为某地区人防工程，主要包括地下室、防护密闭区、通风系统、给排水系统、电气系统等。
为确保人防工程的施工质量和安全，特制定本预留预埋施工方案。
二、施工准备1. 施工图纸：熟悉人防工程施工图纸，了解各系统的预留预埋要求。
2. 材料设备：准备好施工所需的各类材料、设备，如套管、预埋件、电线导管、电缆等。
3. 人员组织：成立施工队伍，明确各工种人员职责。
4. 施工现场：确保施工现场安全、整洁，满足施工要求。
三、施工方法1. 预留预埋施工流程：（1）根据施工图纸，确定预留预埋位置、尺寸、数量等。
（2）在土建施工过程中，根据预留预埋要求，提前进行预埋。
（3）安装套管、预埋件等。
（4）检查预留预埋质量，确保符合要求。
2. 各系统预留预埋施工要点：（1）给排水系统：1）外墙、水池刚性防水套管与柔性防水套管：采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定。
2）人防区穿防护墙密闭套管与防护密闭套管：采用镀锌钢管，管径根据实际情况确定。
3）人防防爆地漏及其管道安装：按照07FS02（人防水）规定进行安装。
（2）电气系统：1）强弱电电线导管、接线盒、开关盒预留预埋：电线导管主要为镀锌钢管，有少部分PVC管。
2）人防防护密闭套管及预留通信、采样检测管等：采用镀锌钢管，管径根据实际情况确定。
3）防雷接地焊接施工及接地点、等电位点、测试点预留：按照相关规范进行施工。
（3）通风系统：1）预留穿剪力墙孔洞：按照施工图纸要求预留孔洞。
2）人防预留套管及口部穿防护墙风管制作安装：采用镀锌钢管，管径根据实际情况确定。
四、质量控制1. 材料质量：确保所用材料符合国家相关标准和规范。
2. 施工质量：严格按照施工图纸和规范要求进行施工，确保预留预埋质量。
3. 工程验收：预留预埋完成后，进行质量检查和验收，确保符合要求。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 施工过程中，注意防止交叉作业，确保施工安全。

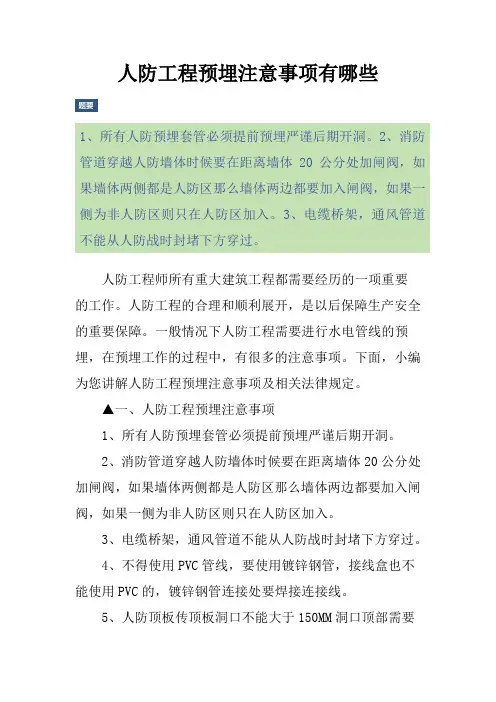

人防工程预埋注意事项有哪些
人防工程预埋注意事项有哪些1、所有人防预埋套管必须提前预埋严谨后期开洞。
2、消防管道穿越人防墙体时候要在距离墙体20公分处加闸阀，如果墙体两侧都是人防区那么墙体两边都要加入闸阀，如果一侧为非人防区则只在人防区加入。
3、电缆桥架，通风管道不能从人防战时封堵下方穿过。
人防工程师所有重大建筑工程都需要经历的一项重要的工作。
人防工程的合理和顺利展开，是以后保障生产安全的重要保障。
一般情况下人防工程需要进行水电管线的预埋，在预埋工作的过程中，有很多的注意事项。
下面，小编为您讲解人防工程预埋注意事项及相关法律规定。
▲一、人防工程预埋注意事项1、所有人防预埋套管必须提前预埋严谨后期开洞。
2、消防管道穿越人防墙体时候要在距离墙体20公分处加闸阀，如果墙体两侧都是人防区那么墙体两边都要加入闸阀，如果一侧为非人防区则只在人防区加入。
3、电缆桥架，通风管道不能从人防战时封堵下方穿过。
4、不得使用PVC管线，要使用镀锌钢管，接线盒也不能使用PVC的，镀锌钢管连接处要焊接连接线。
5、人防顶板传顶板洞口不能大于150MM洞口顶部需要加6MM厚的抗力片，用螺栓上紧。
6、防爆地漏不能遗漏，必须提前预埋安装。
7、防爆波排气活门和超压排气活门需要成品焊接安装。
8、密闭测压管需要套丝两边都要封堵。
▲二、《中华人民共和国人民防空法》的规定第2条，人民防空是国防的组成部分。
人民防空实行长期准备、重点建设、平战结合的方针，贯彻与经济建设协调发展、与城市建设相结合的原则。
第11条，城市是人民防空的重点。
国家对城市实行分类防护。
城市的防护类别、防护标准，由国务院、中央军事委员会规定。
第13条，城市人民政府应当制定人民防空工程建设规划，并纳入城市总体规划。
第16条，对重要的经济目标，有关部门必须采取有效防护措施。
重要的经济目标，包括重要的工矿企业、科研基地、交通枢纽、通信枢纽、桥梁、水库、仓库、电站等。
第18条，人民防空工程包括为保障战时人员与物资掩蔽、人民防空指挥、医疗救护等而单独修建的地下防护建筑，以及结合民用建筑的战时可用于防空的地下室。
人防工程预埋施工技术交底
人防工程预埋施工技术交底一、任务背景人防工程是指为了保障人民生命财产安全而建设的具有防护功能的工程。
预埋施工是人防工程中的重要环节，它涉及到各种预埋管线、设备的安装和连接工作。
为了确保预埋施工的质量和安全，提高工作效率，本次技术交底旨在详细介绍人防工程预埋施工的相关要求和操作流程。
二、施工要求1. 施工前准备(1) 确认施工图纸，了解预埋管线和设备的种类、规格和数量。
(2) 检查施工现场，确保场地平整、无障碍物，并清理杂物。
(3) 准备必要的施工工具和设备，包括起重机械、焊接设备、测量工具等。
2. 施工过程(1) 根据施工图纸和设计要求，确定预埋管线和设备的安装位置和高度。
(2) 进行地面测量和标线，确保预埋管线和设备的准确位置。
(3) 进行土方开挖工作，保持开挖面的垂直度和平整度。
(4) 进行管线和设备的安装，包括管线的连接、焊接和固定等工作。
(5) 进行验收和试压，确保预埋管线和设备的质量和安全性。
(6) 完成施工后，及时清理施工现场，确保安全和环境卫生。
3. 施工安全(1) 施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、防护眼镜等。
(2) 施工现场必须设置明显的安全警示标志，防止他人误入。
(3) 施工过程中严禁吸烟、明火作业，禁止使用易燃和爆炸物品。
(4) 施工人员必须熟悉应急处理措施，能够迅速应对突发情况。
三、施工流程示意图以下是人防工程预埋施工的流程示意图，供参考：1. 施工前准备- 确认施工图纸- 检查施工现场- 准备施工工具和设备2. 地面测量和标线- 根据施工图纸确定安装位置和高度- 进行地面测量和标线3. 土方开挖- 进行土方开挖工作- 保持开挖面的垂直度和平整度4. 管线和设备安装- 进行管线的连接、焊接和固定- 安装设备并进行调试5. 验收和试压- 进行验收，确保质量和安全性- 进行试压，检测管线的密封性6. 施工完工- 清理施工现场- 进行安全检查和环境卫生处理四、施工质量控制1. 施工前的质量控制- 检查施工图纸和设计要求是否一致- 确认施工材料的质量和规格是否符合要求2. 施工过程中的质量控制- 严格按照施工规范和操作规程进行施工- 进行管线和设备的质量检查和验收3. 施工后的质量控制- 进行试压和泄漏测试，确保管线的密封性- 进行最终验收，确认施工质量是否符合要求五、技术交底记录本次技术交底的记录内容包括但不限于：1. 交底时间、地点和参预人员名单；2. 交底内容的详细描述，包括施工要求、安全注意事项等；3. 交底过程中的问题和解决方案；4. 交底人员的签字确认。
人防工程施工预埋件(3篇)
第1篇一、引言人防工程作为我国城市基础设施的重要组成部分，具有防灾减灾、保障人民生命财产安全的重要作用。
在施工过程中，预埋件作为连接结构主体与附属设备的关键部件，其质量直接影响着整个工程的稳定性和安全性。
本文将重点介绍人防工程施工预埋件的重要性及其施工要点。
二、人防工程施工预埋件的重要性1. 确保结构整体性：预埋件在结构中起到连接和固定作用，使各个构件之间形成一个整体，提高结构的整体稳定性。
2. 保证施工质量：预埋件的质量直接关系到施工质量，合理的预埋件设计能够确保施工过程中的顺利进行。
3. 便于设备安装：预埋件为后续设备安装提供了方便，提高了安装效率，降低了施工成本。
4. 适应不同地质条件：针对不同地质条件，合理选择预埋件材料及施工方法，确保工程的安全性。
三、人防工程施工预埋件施工要点1. 设计阶段（1）充分考虑预埋件的位置、数量、尺寸及材料等参数，确保预埋件满足设计要求。
（2）结合人防工程结构特点，合理选择预埋件类型，如锚筋、钢板、螺栓等。
2. 施工准备（1）熟悉图纸，明确预埋件的位置、尺寸及要求。
（2）准备预埋件材料、工具及施工设备。
（3）做好施工前的技术交底，确保施工人员了解预埋件施工要点。
3. 施工过程（1）根据设计要求，准确放样预埋件位置，确保预埋件与结构主体相对位置准确。
（2）严格按照设计要求，选用合适的预埋件材料及施工方法。
（3）在施工过程中，注意保护预埋件，防止损坏。
（4）确保预埋件与结构主体连接牢固，满足设计要求。
4. 施工验收（1）检查预埋件的位置、尺寸及数量是否符合设计要求。
（2）检查预埋件与结构主体的连接是否牢固。
（3）验收合格后，方可进行下一道工序施工。
四、结论人防工程施工预埋件在确保工程质量和安全方面具有重要意义。
施工过程中，应严格按照设计要求，选择合适的预埋件材料及施工方法，确保预埋件的质量和稳定性。
只有这样，才能确保人防工程的整体性能，为我国城市安全提供有力保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人防通讯弱电线管预埋
工程量计算合计备注审核
序号安装部位名称导管规格单
位
1 负二层插座H管SC20 m 63.4+4*0.8+5.22+0.8+28.28+2*0.8+10.34+2*0.8+18.05+2*0.8+47.03+4*0.8+3
433 426.8
4.51+0.8+9.28+0.8+6.87+0.8+2
5.27+3*0.8/+
6.08+0.8+5.59+35.48+2*0.8+10.3
3+0.8+2.75+0.8+10.67+2*0.8+2.44+2*0.8+13.76+0.8+5.8-0.3+20*(5.8-2.5)=43
3
2 负二层插座2H管SC25 m 9.19+0.8+19.35+2*0.8+46.82+2*0.8+15.93+0.8+8.25+2*0.8+4.88+0.8+10.99+
123.41 121.6
0.8=123.41
3 负二层插座3H管SC32 m 43.93+0.8+21.8+2*0.8+1.86+0.8=70.79 70.79 69.10
SC40 m 72+55.21+0.8=128.01 128.01 124.8 4 负二层插座
2H+3H管
1154.78 1151.9 5 负二层按扭X管SC20 m 14.91+4*0.8+42.06+6*0.8+26.05+6*0.8+42.32+4*0.8+33.06+4*0.8+27.73+0.8
+11.52+2*0.8+90.33+10*0.8+44.28+4*0.8+44.43+5*0.8+23.99+5*0.8+36.91+
8*0.8+56.32+5*0.8+9.95+2*0.8+27.52+4*0.8+23.17+6*0.8+15.75+0.8+47.13+
5*0.8+53.98+3*0.8+38.83+8*0.8+66+5*0.8+18+2*0.8+34.31+6*0.8+30.19+7*
0.8+102.19+15.85+5*0.8+19*(5.8-1.4)=1154.78
1016.56 1012.47 6 负二层信号灯F管SC20 m 82.79+5*0.8+34.33+3*0.8+27.73+3*0.8+10.67+2*0.8+25.68+4*0.8+28.81+2*
0.8+45.91+7*0.8+37.76+9*0.8+62.01+5*0.8+34.5+4*0.8+79.08+10*0.8+25.55
+2*0.8+30.21+6*0.8+90.34+6*0.8+16.75+4*0.8+33.85+0.8+37.58+116.85+5*
0.8+31.76+4*0.8+26*（5.8-2）=1016.56
7 防爆按扭接线盒个混泥土剪力墙部位安装21 21
8 通讯插座接线盒个混泥土剪力墙部位安装21 21
9 信号灯接线盒个混泥土剪力墙部位安装29 29
10 桥架上方接线盒个混泥土顶板17 17
11 密闭管SC20 个R交6-7轴 1 1
12 密闭管SC20 个Q-R交6轴 1 1
13 密闭管SC20 个J-K交1轴 1 1
14 密闭管SC20 个J交5-6轴 1 1
15 密闭管SC20 个H-J交5-6轴 1 1
16 密闭管SC20 个1/G交8-9轴 1 1
17 密闭管SC20 个G-1/G交8轴 2 2
18 密闭管SC20 个G-1/G交7轴 1 1
19 密闭管SC20 个G交6-7轴 1 1
20 密闭管SC20 个G交8-9轴 1 1
21 密闭管SC20 个B交2-3轴 1 1
22 密闭管SC20 个A-B交2轴 1 1
23 密闭管SC20 个B交7-8轴 1 1
24 密闭管SC20 个A-B交8轴 1 1
25 密闭管SC20 个E交11-12轴 1 1
26 密闭管SC20 个D-E交11-12 1 1
27 密闭管SC20 个D-E交17-18轴 1 1
28 密闭管SC20 个E交17-18轴 1 1
29 密闭管SC20 个B交20-21轴 1 1
30 密闭管SC20 个A-B交21轴 1 1
31 密闭管SC20 个B交26-27轴 1 1
32 密闭管SC20 个F交25-26轴 1 1
33 密闭管SC20 个F-G交25-26轴 1 1
34 密闭管SC20 个G交23-24轴 1 1
35 密闭管SC20 个G-1/G交23轴 1 1
36 密闭管SC20 个G-1/G交20-21轴 1 1
37 密闭管SC20 个G-1/G交21轴 1 1
38 密闭管SC20 个1/G交21-22轴 1 1
39 密闭管SC20 个1/G交23-24轴 1 1
40 密闭管SC20 个1/G-H交27-28轴 1 1
41 密闭管SC20 个1/G-H交28轴 1 1
42 密闭管SC20 个H-J交22-23轴 1 1
43 密闭管SC20 个J交23-24轴 1 1
44 密闭管SC20 个J交28-29轴 1 1
45 密闭管SC20 个J-K交28轴 1 1
46 密闭管SC20 个J-K交17-18轴 1 1
47 密闭管SC20 个K交18-19轴 1 1
48 密闭管SC20 个Q-R交17-18轴 1 1
49 密闭管SC20 个Q交18-19轴 1 1
50 密闭管SC20 个Q-R交21轴 1 1
51 密闭管SC20 个R交22-23轴 1 1
52 密闭管SC20 个Q-R交23轴 1 1
53 密闭管（2H+3H）SC40 个1/G交9-10轴 1 1
54 密闭管(2H+3H) SC40 个D-E交9轴 1 1
55 镀锌防水钢套管SC200 个D-E交20轴（桥架穿混泥土剪力墙预留套管） 1 1
56 镀锌防水钢套管SC200 个D-E交14-15轴（桥架穿混泥土剪力墙预留套管） 1 1
57 镀锌防水钢套管SC80+SC50 个C-D交29轴 4 4
58 镀锌防水钢套管SC200 个1/G-H交22-23轴（桥架穿混泥土剪力墙预留套管） 1 1
59 镀锌防水钢套管SC200 个N-P交20-21轴（桥架穿混泥土剪力墙预留套管） 1
60
注明：此工程量为图纸内量，漏埋、管堵及不通另外扣除。
北京建工：业主单位：。
