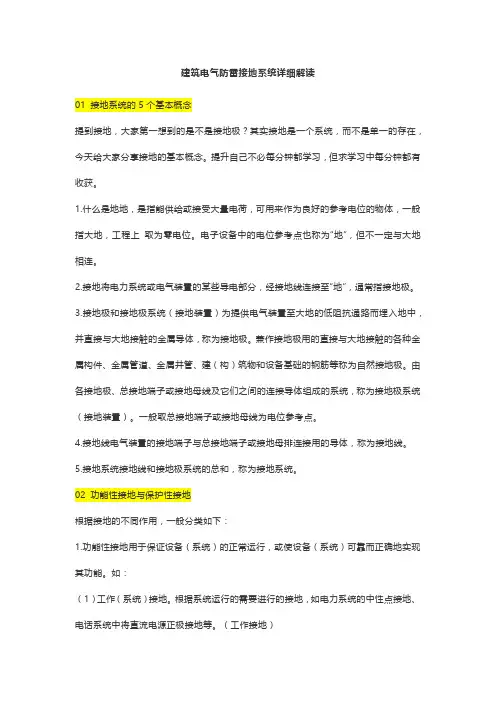

建筑电气防雷接地系统简述

摘要：建筑工程基础设施系统设计中，防雷接地系统设计在其中起到非常重要的作用，它能够在很大程度上保证建筑物的质量以及人们的生命财产安全。在实际生活中，由于雷电引起的安全事故数不胜数，它主要是通过强大的电力来对建筑物以及电气系统造成较大的破坏。在设计电气系统中，监理部门必须要认真执行工作，尤其是防雷接地系统的设计，如果技术人员安装过程中针对某些问题不够重视或者粗心大意，在施工中不了了之，就会给建筑带来更多的安全隐患。所以防雷接地系统的安装以及其中的监理工作是非常重要的，必须要认真执行，才能够保证建筑物的质量、使用寿命以及人们的生命财产安全。本文就建筑中电气防雷接地系统的重要性作简要论述。

关键词：避雷装置引下线接地装置等电位联结目前，建筑行业随着社会的发展而得到进一步的发展，在建设建筑工程是电气系统的安装至关重要，它与人们的生活、工作、学习存在着非常重要的联系，为人们带来更多的便利，但是就目前社会而言，电气系统仍然不够完善，存在着相对较多的问题与不足，如果不在工作中认真执行，不认真进行监督管理，那么就会在实际生活中为人们带来更多麻烦以及安全事故，不能够保证人们的生命财产安全。所以，为了能够从根本上消除安全隐患，防止安全事故的发生，那么就需要相关技术人员在工作中不马虎、认真执行，并引进各种先进的技术来保证电气的安全系数，尤其是电气系统中的防雷接地系统。

机房防雷接地施工工艺

编号：机房防雷接地系统施工工艺要求 ?浪涌保护器的规格、型号应符合设计要求，浪涌保护器安装位置、安装方式应符合设计要求或产品安装说明书的要求 ?接地装置的规格、型号必须符合设计要求，并有相关机构出具的检测报告。 ?测试仪表应为接地电阻测试仪，量程在0.001～100Ω时，精度应为±2%（读数+2 个数）。 ?为保持稳定的系统信号及可靠的安全接地，机房内所有电源插座的极性必须保持一致。 ?严禁在电源插座内将交流工作地与安全地连接在一起。施工机具电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨（或倒链）、紧线器、铁镐、铁锹等。作业条件 ?地面找平、防锈等施工已经完毕。 ?地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。 ?各预留接地线预留到位。技术准备 ?施工图纸和技术资料齐全。 ?施工方案编制完毕并经审批。 ?施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。

操作工艺工艺流程：等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。等电位均压带制作主机房和辅助区的地板或地面应有静电泄放措施和接地构造，防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω，且应具有防火、环保、耐污耐磨性能。等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为0.6~3m的矩形网格。铜排之间连接采用钻孔，螺丝拧紧，要求更高的采用氧焊焊接。每台电子信息设备（机柜）应采用两根不同长度的等电位联结导体就近与等电位联结网格连接。机房四个角的静电地板支撑架应采用不小于6 mm2的铜芯线连接到均压环上。等电位连接带应与地绝缘悬浮安装。接地引线与接地极相连之前，宜安装接地连接箱，作为接地阻值的测试点。

防雷接地装置工程量清单计价详解

防雷接地装置工程量清单计价详解一、接地装置 1、名词解释：接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。地装置由接地极、接地极引线和接地母排三部分组成，它被用以实现电气系统与大地相连接的目的。与大地直接接触实现电气连接的金属物体为接地极。它可以是人工接地极，也可以是自然接地极。对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。它还起另一作用，即通过它将电气装置内诸等电位联结线互相连通，从而实现一建筑物内大件导电部分间的总等电位联结。接地极与接地母排之间的连接线称为接地极引线。按接地的目的，电气设备的接地可分为：工作接地、防雷接地、保护接地、仪控接地。工作接地：是为了保证电力系统正常运行所需要的接地。例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。防雷接地：是针对防雷保护的需要而设置的接地。例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称过电压保护接地。保护接地：也称安全接地，是为了人身安全而设置的接地，即电气设备外壳(包括电缆皮)必须接地，以防外壳带电危及人身安全。仪控接地：发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。也称为电子系统接地。 2、工程量清单示例

3、相关定额计算规则及有关规定（1）、接地极接地极制作安装：接地极即接地体，接地装置的散流电阻称为接地极，直接与土壤接触，用以与大地作电气连接。定额套用2-688~2-695，分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块），同时还应区分普通土和坚土。接地极制作安装以“根”为计量单位，长度按设计长度计算，设计无规定时，每根长度按米计算，若设计有管帽时，管帽另按加工件计算。接地极一般使用在小型建筑，而且无桩基的工程。如用整个底板钢筋作为接地极，应套用江苏省补充定额省补2-18定额子目，如基础接地采用基础主次梁内两根主筋做接地极，可参照柱梁引下线子目。（2）、接地母线：就是将引下线送来的雷电线分送到接地极的导体。户外接地母线一般敷设在沟内，敷设前应设计要求挖沟，沟底不得小于米，然后埋入扁钢。其定额套用 2-696~2-700，可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设等。户外

建筑电气各系统概述

建筑电气主配电室的简要概况 1、变电和配电系统变电和配电系统380伏,但输电线路一般电压为10千伏、35千伏或以上。因此，独立的建筑物需设自备变压设备，并装设低压配电装置。这种变电、配电的设备和装置组成变电和配电系统。 2、动力设备系统建筑物内有很多动力设备，如水泵、锅炉、空气调节设备、送风和排风机、电梯、试验装置等。这些设备及其供电线路、控制电器、保护继电器等，组成动力设备系统。 3、照明系统包括电光源、灯具和照明线路。根据建筑物的不同用途，对电光源和灯具有不同的要求。照明线路应供电可靠、安全，电压稳定。 4、防雷和接地装置建筑防雷装置能将雷电引泄入地，使建筑物免遭雷击。另外，从安全考虑，建筑物内用电设备的不应带电的金属部分都需要接地，因此要有统一的接地装置（接地极，接地母线、接闪器、引下线、均压环、等电位；等电位可以将静电安全导入地下，防止电击伤，这是漏电保护和短路保护装置无法做到的。等电位的运作原理，是将卫生间内金属给排水管、金属淋浴杆、金属采暖管、金属浴盆以及建筑钢筋网和卫生间电源插座的PE线联结到等电位装置上，形成一个相对独立的整体，做了卫生间局部等电位联结后，整个卫生间没有电位差，即使卫生间发生漏电、雷电，也不会有电流产生，等电位联结就是在卫生间中构造一个这样的电位相等的空间。没有电位差就形成不了电流，人体发生触电死亡是因为人体高电阻像一个用电设备，等电位联结导致电流处于静止状态没有流动，没有电流通过人体也就不会发生触电。 5、弱电系统主要用于传输信号。有电话系统、有线广播系统、消防监测系统、闭路监视系统，共用电视天线系统、对建筑物中各种设备进行统一管理和控制的计算机管理系统等变电和配电系统配电室高压主要设备有 1、高压柜五防概念（防止带负荷合刀闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔）、开关间隔；母线间隔；电缆间隔；操作机构间隔；控制保护间隔；二次仪表室；母线室；断路器手车室；电缆室 2高压断路器 3、高压负荷开关高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 4、10kV电流互感器环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。 5、10kV电压互感器环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。高压柜内电压互感器常规将10kV变为100V。 6、零序电流互感器当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作使配电柜自动断开。 7、氧化锌避雷器

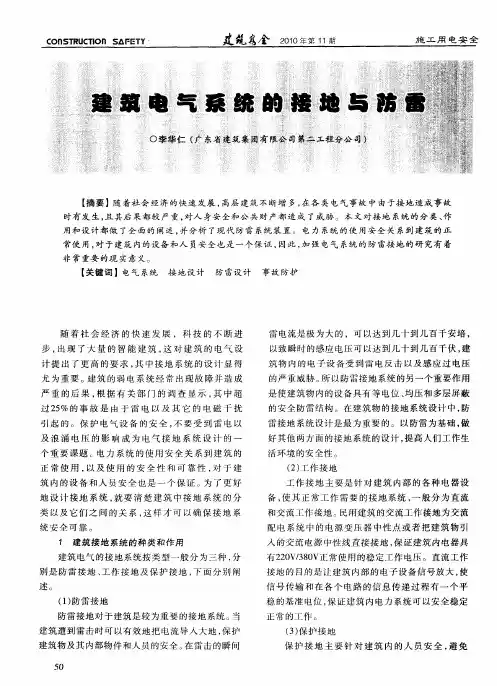

建筑电气系统的接地与防雷

安全管理编号：LX-FS-A48731 建筑电气系统的接地与防雷 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑

建筑电气系统的接地与防雷使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。随着社会经济的快速发展，科技的不断进步，出现了大量的智能建筑，这对建筑的电气设计提出了更高的要求，其中接地系统的设计是尤为重要的一个环节，对于建筑的弱电系统经常出现故障造成严重的后果，根据有关部门的调查显示，其中超过25%的事故是由于雷电以及其它的电磁干扰引起的，保护电气设备的安全，不要受到雷电以及浪涌电压的影响成为电气接地系统设计的一个重要课题。电力系统的使用安全关系到建筑的正常使用，以及使用的安全性和可靠性，对于建筑内的设备和人员安全也是一个保证，为了更好的设计接地系统，就要清楚建筑中接地系统

※防雷接地工程量计算(安装预算初学者必看)

※防雷接地工程量计算 MEB箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。若设计有管帽时，管帽另按加工件计算。二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。长度、高度、数量均按设计规定。五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。装置本身由设备制造厂成套供货。六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。七、断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。九、钢、铝窗接地以“10处”为计量单位（高层建筑六层以上的金属窗设计一般要求接地），按设计规定接地的金属窗数进行计算。十、柱子主筋与圈梁连接以“10处”为计量单位，每处按2根主筋与2根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过2根时，可按比例调整。柱子主筋与圈梁连接的“处”数按设计规定计算。十一、利用基础钢筋作接地极是按满堂基础、带形基础考虑的，以“m2”为计量单位，按基础尺寸计算工程量。

防雷接地专项施工方案42735

东原北碚蔡家项目3-1期重庆庆华建设工程有限公司东原北碚蔡家项目3-1期重庆庆华建设工程有限公司二零一八年三月

第一章编制依据及执行规范一、编制依据 1、东原北碚蔡家项目3-1期设计施工蓝图以及《施工组织设计》。 2、东原北碚蔡家项目3-1期《建设工程施工合同》。 3、《建筑施工安全检查标准》（JGJ59-2011）； 4、《建筑施工高处作业安全技术规范》（JGJ80-91）。 5、国家和地方现行施工验收规范、操作规程、质量检验评定标准和安全检查标准。 6、2002年国家颁发的《建设工程施工强制性条文—房屋建筑部分》、《建设工程质量管理条例》。 7、《重庆市建设工程质量通病防治要点》2009版 8、重庆市城乡建设委员会《关于印发重庆市住宅工程质量通病预防措施的通知》（渝建[2012]301 号）二、执行规范本工程施工应执行的现行施工及验收规范、技术规程、技术标准及检验评定标准，并严格执行。《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑电气工程施工质量验收规范》（GB50303-2002）国标图集《等电位联结安装》02D501-2 《钢筋焊接及验收规程》（JGJ18-2012）《电气装置安装工程接地装置施工及验收规》（GB50169-2006）《建筑电气照明装置施工与验收规范》（GB50617-2010）《建设工程施工现场用电安全规范》（GB50194-93）第二章工程概况原北碚蔡家项目3-1期项目用地属于北碚蔡家组团，位于北碚区蔡家

嘉景大道附近。本项目东侧紧临嘉陵江，北距嘉悦大桥约2公里；西面为自然山地，南面与中央公园紧密连接。本工程为商住楼，包括高层2栋、地下车库3层、临街商业门面三层、内部道路、管网、挡墙等附属工程,建筑物室外地面以上最大高度约为81米，建筑总面积约为47980.26平方米，其中车库建筑面积约为11200.00平方米，商业建筑面积约为6862.00平方米，高层建筑面积约为29918.26平方米。本工程建设单位为重庆东原创博房地产开发有限公司，监理单位为重庆林鸥监理咨询有限公司，勘察单位为中国建筑西南勘察设计研究院有限公司，设计单位为长夏安基建筑设计有限公司，施工单位为重庆庆华建设工程有限公司，由重庆市北碚区建筑工程质量监督站全程进行质量监督,重庆市北碚区建筑工程安全监督站全程进行安全监督。本工程施工范围包括：基础、主体、楼地面、屋面、门窗总包管理及配合、室内外初装饰、给排水、电气、有关的预留预埋和配合（如暖通等）。室外管网工程、环境挡墙工程及合同协议约定相关内容。第三章防雷接地施工第一节安装工程设计概况根据建设单位交底要求、施工图纸设计和施工合同要求，本工程电气安装内容主要包括电气工程、生活给排水及消防给水系统安装。 1、电气工程设计内容：本工程电气设计包括低压配电动力照明系统、防雷接地系统及自动报警、电视电话弱电系统。电源由车库内配电室引入，包括各种低压配电柜和箱安装，低压配电设备箱包括各种双电源箱、电机

机房工程与防雷接地等系统方案

机房工程及防雷接地等系统 12.1概述 XXXX大酒店弱电机房共有 2 个，一层西侧为监控和消防机房，主要布臵安保监控、背景音乐等系统，机房面积约为 80 平方；五层为通信及计算机网络机房，它也是我们所设计的重点，机房内布臵计算机网络设备、配线架机柜、程控交换、话务管理、卫星机房、 UPS 机房以及智能化服务中心等。根据国家对弱电机房的要求，浙江XXXX 大酒店的机房按照 C 类机房进行设计。其中重点考虑五层的计算机网络机房，一层的机房主要考虑静电地板、应急照明、双电源以及UPS 系统的设臵，其中 UPS 系统是从五层 UPS 机房引出 5KW 作为其后备电源。五层网络机房除上述功能外，还要求考虑机房的供电、接地、消防、装修、静电处理等要求，装修可由专业公司统一装修。中心机房位于一层的通信机房，面积为 80 平方，根据功能区分可以分为网络中心、通信中心、 UPS 间、监控中心、数字电视机房、配线区及管理值班间。其中 UPS 间、网络中心二者之间应有分割，便于管理与操作。房间的分割也应根据功能区进行划分。 UPS 间采用隔音轻钢龙骨石膏板（中间采用石膏棉）隔离，并设臵不同的进出通道，网络中心内的隔断采用透明玻璃隔断完成（玻璃隔断下方 1.2M 为轻钢龙骨石膏板）。 12.2设计原则参照国家机房设计标准 C 级标准设计。 12.3设计依据在计算机机房设计中必须遵循国家以及相关行业的标准规范执行。《电子计算机机房规范》GB 50174-93 《计算机场地技术条件》GB 2887-89 《计算机站场地安全要求》GB 9361-88 《计算机机房用活动地板技术条件》GB 6550-86

建筑电气与智能化建筑的发展和应用

建筑电气与智能化建筑的发展和应用摘要本文结合工作实践对我国智能化建筑与建筑电气当前的发展现状进行了探讨，详细论述了传统电气与智能化建筑的特点及其应用现状；并对智能建筑智能化发展的趋势做了进一步的分析阐述。关键词建筑电气；智能化；建筑；电气设备 1建筑电气与智能化建筑发展概述随着我国房地产业的飞速发展，国内大型现代化建筑和高层居民建筑拔地而起，建筑电气行业迎来了空前的发展机遇。同时，在国家倡导低碳经济的发展模式下，对于建筑电气系统节能、安全、环保的要求越来越高，建筑电气系统与智能化建筑的发展得到业界的关注。电气产品的质量和安全是保证建筑电气行业持续发展的前提。电气设备是建筑装饰工程的重要组成部分，电气设备的质量、环保、安全水平是衡量装饰工程舒适度的重要因素。对于电气设备行业来说，产品要以终端智能化为目标。建筑电气产品的节能、安全，需要产品更新换代，需要调整产品结构，因为智能电网大量的用户终端离不开电气产品。当前，我国建筑电气行业存在的主要问题是传统的制造模式和传统的销售方式、以及粗放式的管理，还有能源的浪费比较严重。随着智能化建筑电气系统开始应用于现代建筑，智能化建筑电气系统的相关标准制定也在加快进行。因此，人们对建筑在信息交换、安全性、舒适性、便利性和节能性等诸多方面提出更高要求的同时，必须通过建筑物内置的越来越多的基于高新技术的计算机网络、通信、自动控制等现代化建筑设备来实现，这一切集中反映到建筑观念和建筑实践中，于是建筑中增加了各种智能化系统，智能建筑应运而生。 2 传统建筑电气与智能建筑的特点 2.1传统自动控制系统的分析传统的建筑每个子系统相互独立、强弱电截然分立的建筑方式已经不能适应智能化建筑高速发展的要求。传统建筑物中通常存在多套独立的不同的布线系统，如电话系统使用普通平行线对、闭路电视系统使用同轴电缆、计算机局域网一般使用非屏蔽双绞线、火灾自动报警系统多使用屏蔽双绞线、电视监控系统使用视频线缆等，这些布线系统的线缆、接插件及配线架等设备都各不相同，是不能互换使用的。另外，由于传统的布线过程中要使用不同类型的电缆、电线以及接线设备，因此，这就导致了相互之间技术性能的较大差别，从而难以互通不能兼容的问题时有发生。在以往进行传统的布线时，如果在布设施工中需要改变终端设备位置和数量

建筑电气设计说明书概述

南华大学城市建设学院建筑电气课程设计说明书课程名称：建筑电气课程设计设计项目：某小区单元电气设计指导教师：学生年级：给排水科学与工程2011级学生姓名：学生学号：设计日期：2014年5月

目录一．用电回路方案的确定二．照度的计算 2.1 客厅照度计算 2.2 起居室照度计算 2.3 卧室照度计算 2.4 卫生间照度计算 2.5餐厅照度计算 2.6 厨房照度计算 2.7 书房照度计算 2.8楼梯照度计算三．用电设备分布情况四．负荷计算 4.1客厅空调回路 4.2其余空调回路 4.3厨房回路 4.4卫生间路 4.5插座回路 4.6照明回路五．照明平面图布置 5.1室内灯具布置应满足的要求是 5.2室内插座布置六．负荷计算(需要系数法) 七．设备选型八．防雷接地系统设计九．心得体会

一.用电回路方案的确定每户照明为一个回路，客厅、卧室公共插座一个回路，客厅空调一个回路，书房、卧室空调插座为一个回路，卫生间、厨房插座各为一个回路。插座回路应加30mA漏电保护。卫生间、厨房标明选防潮防尘灯。楼梯的照灯选用人体感应灯，二至九楼层应在住户门口的平台上居中布置灯。住宅内的插座应有足够的数量，以确保住户所有家用电器都能够用而不再布线。空调，电冰箱，洗衣机、排烟罩等功率较大和需要接地的家用电器，应使用单独安装的专用插座。主要场所的照度如下: 起居室 100/300 lx 卧室 75/150lx 客房 75 lx 客厅100/150 lx 厨房 100/150 lx 餐厅 150/200lx 卫生间 100 lx 书房 300/150 lx 楼梯间 75 lx 二．照度计算客厅长5.3m，宽4.8m，起居室长6.5m，宽4.2m，卧室长4.2m，宽3m,卫生间长2.3m，宽2.1m,餐厅长5.3m，宽3m,厨房长4m，宽2.2m，书房长6.3m，宽3.1m,楼梯长5.2m，宽2.6m,净高3，室内工作面高0.75，楼梯参考平面为地面。天花板，墙面和桌面反射比分别为0.7，0.5，0.1。采用直接照明，光源选用飞利浦的TLD36W/840/3350型和

UPS和防雷接地系统方案

1.1.UPS和防雷接地系统方案 1.1.1.UPS系统概述随着信息产业的蓬勃兴起，计算机网络、通讯设备、精密仪器、工业控制系统等高精尖设备越来越广泛的应用在各行各业。这些设备承担着十分重要的任务，时时都进行着大量的数据处理和传送。然而，由于客观上的原因，电力供应在我国的大部分地区尚且不足，再加上其它一些自然现象，使电网质量问题尤为突出。由于各行业对信息产业的依赖加强，因电源问题使计算机网络等造成数据丢失甚至损坏设备，其造成的损失越来越无法估量，实际上，45.3%的数据丢失都是因电源问题造成的，是病毒危害的15倍。为了克服这些电源问题，合理、准确的选择UPS电源具有十分重大的现实意义。 UPS，即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断( 事故停电)时, UPS 立即将机内电池的电能,通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。 1.1. 2.系统建设目标本系统主要是为嘉兴教育学院校内的计算机系统、通信系统、安防系统、电视系统、广播系统和重要部门等的重要设备等提供一套UPS解决方案。通过UPS 系统解决来自电网的电涌、高压尖脉冲、暂态过电压、电压下降、电线噪声、频

率偏移、持续低电压、市电中断等影响电源质量的因素，从而保证负载正常和安全运行。 UPS作为一级供电设备，连接着很多重要的负载，因此，它的可靠性是最重要的，如果市电一切正常，而由于UPS出现故障使负载断电，造成经济损失，那可真是得不偿失，还不如将负载直接接到市电上。衡量UPS可靠性的指标有工作效率、输出电流峰值系数、输出电流浪涌系数、过载能力和年均无故障时间等。这些指标是衡量一台UPS可靠性的标准，也是在购买UPS时应该重点考虑的。用户也要注意UPS对电网的适应能力。UPS对电网的适应能力包括输入电压范围、输入功率因数、对电网的谐波干扰和频率跟踪能力等。UPS对电网的适应能力越强，它对用户负载的限制就越少。 1.1.3.UPS系统主要设备介绍 1.1.3.1.城堡系列在线式UPS 山特（Castle）系列在线式UPS，包括容量1KVA至20KVA的一系列的UPS产品，与在线互动式或后备式UPS相比，在线式UPS能够为负载提供更佳的电源环境，无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑，在线式均是最佳的UPS结构，因此，重要的设备，或是对电力环境要求苛刻的设备几乎都应选用在线式UPS。城堡系列在线式UPS，除了具备传统在线式功能外，更为要求极高可靠度的用户着想，除了全面供应长效机以外，容量6KVA以上的机种，更可以使用双机热备份，使故障率大为降低，有效提高使用电源的安全性与可靠性，为用户最重要的设备提供安全无忧的电力保障。

防雷接地系统

防雷接地系统一、概述随着计算机及其网络技术应用的普及，建筑物的建设已成为办公大楼、写字楼、工厂及宾馆饭店的基础设施，其中综合布线在建筑物建设中占有重要的地位。在建筑物综合布线的工程属于建筑物弱电工程，耐压值很低，工程设计、施工中必须优先考虑保护人和设备不受电、火灾和雷灾的侵害，必须考虑布线系统与优先照明电线、动力电线、通信线路、暖气管道、冷热空气管道、电梯之间的距离，布线系统和绝缘线、裸线以及接地与焊接的安全，必须建设建筑物防雷系统，防雷系统不仅考虑建筑物防雷，还要考虑计算机及其他弱耐压设备防雷。其次才考虑线路的走向及美观程度。根据百年来人们对雷电现象研究得出的结论，认为雷电过电压入侵电器设备的形式有两种：直接雷和感应雷。雷电直接击中线路并经过电器设备入地的雷击过电流称为直击雷；由雷闪电流产生的强大电磁场变化与导体感应出的过电压、过电流形成的雷击称为感应雷。按照国家标准GB50057－94《建筑物防雷设计规范》的要求银行大楼为第二类或第三类防雷建筑物，按要求建设防雷设施，设计由避雷网（带）、避雷针或混合组成的接闪器，立柱基础的钢筋网与钢屋架、屋面板钢筋等构成一个整体，避雷网通过全部力柱基础的钢筋作为接地体，将强大的雷电流引入大地。计算机系统安置在建筑物内，受建筑物防雷系统保护，直击雷击中计算机网络系统可能性非常小，计算机设备抗直击雷能力很低，防护设备非常昂贵，通常不必安装防护直击雷的设备。 1、计算机网络必须防感应雷：感应雷可由静电感应产生，也可由电磁感应产生，形成感应雷电压的机率很高，对建筑物内的低压电子设备威胁巨大，计算机网络系统及电话程控交换机的防雷工作重点是防止感应雷入侵。入侵计算机系统的雷电过电压过电流主要有以下三个途径。（1）由交流电220V电源供电线路入侵计算机系统的电源由电力线路输入室内，电力线路可能遭受直击雷和感应雷；直击雷击中高压电力线路，经过变压器耦合到220伏低

防雷接地系统安装

防雷接地系统安装本工程低压配电系统的接地采用TN-S系统，N线仅在电源侧（变压器低压侧）一次性接地，接地保护干线（PE干线）宜重复接地。所有电缆桥架，穿线金属管均应用φ16园钢做好跨接连线。从变配电所至强电竖井的桥架上敷设一条40x4mm镀锌扁钢接地线，将变配电所接地与强电竖井内接地线相连。弱电竖井内的接地线其下端应与接地网可靠连接。竖向敷设的金属管道（如电梯轨道等）的两端分别与防雷接地装置焊接。变配电所、电梯机房等设置专用接地板，接地板与附近柱子引上的两根φ16镀锌圆钢焊接，这两根φ16镀锌圆钢应与防雷引下线分别设置并一直往下通长焊接至接地网。在屋顶采用φ12镀锌圆钢做避雷带，并设计要求装设避雷网格。利用柱内两根Φ16以上主筋作引下线与基础钢筋相连。突出屋面的所有金属管件均应与屋面避雷装置可靠连接，为防侧击雷，45米以上每层设均压环。均压环均与该层外墙上的所有金属窗、构件、引下线连接，均压环利用圈梁内两根Φ16以上主筋通长焊接。利用建筑物基础接地网做接地极。 1）防雷接地、工作接地、电气保安接地及弱电系统接地共用接地装置，接地电阻不大于1Ω。 2）.利用建筑物基础钢筋做接地装置。接地装置采用桩基础钢筋作为垂直接地体。底板内两根不小于Φ12的钢筋作为水平接地体，水平接地体应与其所经过桩台内的桩头钢筋笼相连。水平接地体均应连接成为.良好的电气通路，并应与其所经过桩台内的有关钢筋焊接。 3）.利用柱或剪力墙的主筋（两根不小于Φ16钢筋或四根不小于Φ10钢筋）或钢柱作为引下线。建筑物上部占高度20%并超过60m的部位，引下线的间距不大于10m；其余部位，引下线间距不大于18m。引下线接驳处均应焊接连通，上部与接闪网格及各层均压环焊接连通，下部与作为接地体的钢筋焊接连通。作为防雷装置的圆钢要求双面焊接连通，焊接长度不小于6倍直径；扁钢要求三面焊，焊接长度不小于宽度的2倍；十字交叉焊接应加辅助角件以满足焊缝长度的要求。 4）.利用钢柱或钢筋混凝土柱子内钢筋作为防雷装置引下线，45m以上

避雷接地工程量计算规则

※防雷接地工程量计算 MEB 箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m 计算。若设计有管帽时，管帽另按加工件计算。二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。三、接地跨接线以“10 处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。长度、高度、数量均按设计规定。五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。装置本身由设备制造厂成套供货。六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。七、断接卡子制作安装以“10 套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。

机房防雷接地系统知识讲解

机房防雷接地系统

（5）机房防雷接地系统 ●按照《民用建筑电气设计规范》要求。机房设直流工作地、交流工作地、安全保护地及防雷保护地共用一组接地装置，采用大楼共用接地系统，接地电阻不大于1欧姆。如大楼共用接地系统不能满足上述要求，需要与大楼防雷接地系统分开单独做接地网，两接地网距离需大于10米。 ●系统静电泄放接地，在机房地板下采用600mm*600mm网格均压等电位网，接地网采用30x3铜带连接而成，并绝缘架空安装，将各机房内的设备、机架、机柜与等电位带进行最短距离连接，使各机房设备在同一个等电位上。 ●直流接地采用40*3铜排在机柜位置安装。

1)防雷原理雷击是年复一年的严重自然灾害之一。随着我国现代化建设的不断提高，通信设备越来越多，规模越来越大。一方面大型电子计算机网络，程控交换机组等系统设备耐过电流，耐雷电压的水平越来越低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害频频发生。据统计，雷电对电子设备的损坏占设备损坏因素的比例高达26%，防雷过电压已成为具有时代特点的一项迫切要求。 2)雷击的分类雷击一般分为直击雷击和感应雷击。直击雷击——指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等。由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。感应雷击（又称二次雷击）——指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧毁微电子设备。感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的。另外还有操作过电压，即是指当电流在导体上流动时，会产生磁场储存能量，当负载（特别是电感性大的负载）电器设备开关时，会产生瞬时过电压，操作过电压同感应雷击一样，可以间接损坏微电子设备。

建筑电气各系统概述

建筑电气主配电室得简要概况 1、变电与配电系统变电与配电系统380伏,但输电线路一般电压为10千伏、35千伏或以上。因此,独立得建筑物需设自备变压设备,并装设低压配电装置。这种变电、配电得设备与装置组成变电与配电系统。 2、动力设备系统建筑物内有很多动力设备,如水泵、锅炉、空气调节设备、送风与排风机、电梯、试验装置等。这些设备及其供电线路、控制电器、保护继电器等,组成动力设备系统。 3、照明系统包括电光源、灯具与照明线路。根据建筑物得不同用途,对电光源与灯具有不同得要求。照明线路应供电可靠、安全,电压稳定。 4、防雷与接地装置建筑防雷装置能将雷电引泄入地,使建筑物免遭雷击。另外,从安全考虑,建筑物内用电设备得不应带电得金属部分都需要接地,因此要有统一得接地装置(接地极,接地母线、接闪器、引下线、均压环、等电位;等电位可以将静电安全导入地下,防止电击伤,这就是漏电保护与短路保护装置无法做到得。等电位得运作原理,就是将卫生间内金属给排水管、金属淋浴杆、金属采暖管、金属浴盆以及建筑钢筋网与卫生间电源插座得PE线联结到等电位装置上,形成一个相对独立得整体,做了卫生间局部等电位联结后,整个卫生间没有电位差,即使卫生间发生漏电、雷电,也不会有电流产生,等电位联结就就是在卫生间中构造一个这样得电位相等得空间。没有电位差就形成不了电流,人体发生触电死亡就是因为人体高电阻像一个用电设备,等电位联结导致电流处于静止状态没有流动,没有电流通过人体也就不会发生触电。 5、弱电系统主要用于传输信号。有电话系统、有线广播系统、消防监测系统、闭路监视系统,共用电视天线系统、对建筑物中各种设备进行统一管理与控制得计算机管理系统等变电与配电系统配电室高压主要设备有 1、高压柜五防概念(防止带负荷合刀闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔)、开关间隔;母线间隔;电缆间隔;操作机构间隔;控制保护间隔;二次仪表室;母线室;断路器手车室;电缆室 2高压断路器 3、高压负荷开关高压负荷开关具有简单得灭弧装置,能通断一定得负荷电流与过负荷电流,但就是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。 4、10kV电流互感器环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量与继电保护用。 5、10kV电压互感器环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级得标准二次电压,供保护、计量、仪表装置使用。高压柜内电压互感器常规将10kV变为100V。6、零序电流互感器当电路中发生触电或漏电故障时,互感器二次侧输出零序电流,使所接二次线路上得设备保护动作使配电柜自动断开。 7、氧化锌避雷器

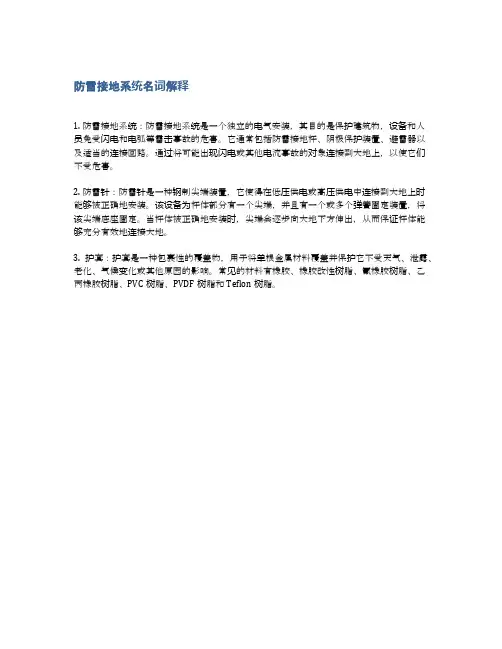

防雷接地知识解析

一、雷暴日（keraunic zones）可划分为少雷区，多雷区，高雷区，强雷区（根据年平均雷暴日的多少，雷电活动区分） 1、少雷区：年平均雷暴日在25天及以下的地区 2、多雷区：年平均雷暴日大于26天，不超过40天的地区 3、高雷区：年平均雷暴日大于41天，不超过90天的地区 4、强雷区：年平均雷暴日超过90天以上地区解释：雷暴日：一天中可听到一次以上的雷声二、雷击（lightning stroke）雷云对大地及地面物体的放电现象三、直击雷(Direct Lightning Flash) 是指带电云层与大地上某一点之间发生迅猛的放电现象，直击雷威力巨大，雷电压可达几万伏至几百万伏，瞬间电流可达十几万安，在雷电通路上，物体会被高温烧伤甚至融化，通常在建筑物顶部安装避雷针或避雷网等来防直击雷解释：直击雷在建筑物或防雷装置上的闪电四、非直击雷（indirect Lightning Flash）解释：击在建筑物附近的大地，其他物体或与建筑物相连的引下设备的闪电。五、雷电过电压（Lightning Overvoltage）雷云放电在电网(或电力系统)中引起的过电压，统称为雷电过电压，于这种过电压和电网的工作电压本身没有直接关系，其所需要的电磁场能量来自电网外部，所以又称为外部过电压；又由于雷云放电发生在大气中，所以这种过电压也称为大气过电压。该种过电压通常为单极性，持续时间很短，为us级(几至数十微秒)，幅值可能极高(可达100MV)，对电网危害很大，应当加以限制。雷电过电压又分为直击雷过电压和感应雷过电压。直击雷过电压是由于雷直击于电网引起的；感应雷过电压则是雷击于设备附近，由于电磁感应而在电网中产生的。感应过电压的幅值不太高，一般不超过500～600kV，它主要对35kY及以下电网构成威胁；在电网内部，由于断路器操作和各类故障(接地、断线等)，使得系统参数发生变化，引起电磁能量的振荡和传递而出现的电压升高，称为内部过电压。与雷电过电压的外部现象不同，内部过电压的能量来源于电网本身，并在额定电压的基础之上振荡产生，故其幅值大体与额定电压的大小成正比关系，并且具有统计性质因特定的雷电放电，在系统中一定位置上出现的瞬态过电压。六、地（Earth Ground）大地或代替大地的其种较大导电体七、接地（Earthing）为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线利用大地作电流回路将导体连接到“地”，使之具有近似大地（或代替大地导电体）的电位，可以使地电流流入或流出大地（或代替大地的导电体）八、接地系统（Earthing System）接闪系统、雷电引下线、接地网、接地汇集线（排）、接地线、建筑物钢筋、接地金属支架、以及接地的电缆屏蔽层和接地体相连的设备外壳或裸露金属部分的总称九、综合防雷（Synthetical Lightning Protection Technology）综合防雷就是要针对直击雷、传导雷、雷电电磁感应和地电压反击而设计的比较全面的防雷措施。对建筑物及内部电子信息系统，进行直击雷防护、联合接地、等电位连接、电磁屏蔽

关于防雷接地-跨接线

3.1接地线跨接线安装：定额套用，可分为接地跨接线、构架接地和钢铝窗接地 3.2说明：接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。 3.3接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。 3.4构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。 3.5钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。 3.6利用基础钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量） 3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱应套接线盒安装子目，总等电位箱套接线箱安装子目。接地跨接线是指接地母线遇有障碍(如建筑物伸缩缝,沉降缝等)需跨越时相连接的连接线,或利用金属构件,金属管道作为接地线时需要焊接的连接线；常见的接地跨线有伸缩(沉降)缝、管道法兰、吊车钢轨接地跨接线等,计算工程量按“处”为单位。1、标准的楼房接地一般采用综合接地（防雷接地与设备接地共用接地装置），要求接地电阻值小于1欧姆。其做法是利用土建结构地梁钢筋（没有时采用-40*4热镀锌扁钢间距10*10网格人工敷设）及桩筋作接地体，并采用φ10以上圆钢跨接焊通后成整体后与防雷引下线（根据设计要求选用的柱主筋，土建柱主筋d≥16时2根、d＜16时4根）跨接焊通，且防雷引下线与均压环（利用土建外圈梁钢筋2根）跨接焊通后与屋面避雷带跨接焊通，形成一个闭合的防雷整体，所有跨接线均采用φ10圆钢，三面施焊，搭接倍数按规范规定。如果是高层建筑的话，30米以上的金属门窗及金属物体都需与防雷综合体相连接。至于卫生间等电位可与就近柱相连接就行。现在的楼房都应该做，因为开发商在报建时同时要报防雷办批准方案，一般地方防雷办的要求比建筑规范要求高多了。接地体不全是-40*4接地板。接地体分人工辅助接地和利用土建结构钢筋作为接地体，具体材质有角钢、钢板、铜板、圆钢、扁钢等。接地阻值的大小主要与土壤的电阻率有关，根据当地的土质及是否为雷击区，根据设计规范确定，即按照施工图纸进行施工。 2、你所说的插座接地与上述接地有所区别。你说的插座接地与电源入户线有关，根据现代规范要求，电源进线应采用三相五线制（三相及接零接地，此接地为变压器的中性点直接接地）且在入户处应做重复接地。进入家庭的电源线也是3根即火线、零线、地线。 3、楼顶的接地是防直击雷的接地，插座的接地是防电位差触电的接地。这两个接地在综合接地楼房的总配电箱的接地端子排上接分。一般住宅要求防雷接地小于10欧姆，配电房设备的接地电阻值小于4欧姆，综合接地电阻值小于1欧姆。 1、标准的楼房接地一般采用综合接地（防雷接地与设备接地共用接地装置），要求接地电阻值小于1欧姆。其做法是利用土建结构地梁钢筋（没有时采用-40*4热镀锌扁钢间距10*10网格人工敷设）及桩筋作接地体，并采用φ10以上圆钢

防雷及接地清单计算规则

1.防雷及接地清单计价中的计量单位为项，清单计价表中的综合单价为每项的价。提清单量时，如防雷及接地各自为一个系统，则可分别计算一个防雷装置和一个接地装置。如防雷及接地合用一组接地极，则可合并为一个编码，清单量为一项。 ⑴接地装置项目特征应表述清除接地母线的材质、规格、敷设部位（室内还是室外）及接地极的材质、规格。如需作特别处理，如换土、化学处理时应表述出。工程内容应按实际需要描述清楚，只作定性描述不作定量分析，既只描述工程内容，不提出工程数量。 ⑵防雷装置和接地装置一样对于项目特征须按设计要求表述清楚，工程内容描述清楚。 ⑶防雷及接地装置接地电阻试验应作编码，其一项中不含接地电阻试验。 2.接地极一般用钢管（Φ50镀锌管，每根长2.5米）角钢（用L50×5，长2.5米镀锌）、元钢（Φ16镀锌，长2.5米）、接地板（又分钢板和紫铜板，其规格由设计定）选用何种接地极由设计定。 3.接地极按在现场制作考虑，安装包括打入地下并与主接地网焊接。 4.户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。卡子的水平距离为1米，垂直方向1.5米，穿墙时用 Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。

5.户外接地母线敷设包括地沟的挖填土和夯实。挖沟的沟底宽按 0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34 米3计算。如设计要求埋深不同时，则可按实际土方量计算调整。土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。 6.接地母线、避雷线敷设其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯上下波动、避绕障碍物、搭接头所占长度）计算。即3.9％计入工程量。计算主材时应增加规定的损耗率。 7.铜接地绞线适用于户外埋设，管内敷设时执行管内穿线定额。 8.构架接地是接户外钢结构或混凝土杆构架接地考虑的。每处接地包括4米以内的水平接地线。接地跨接线安装扁钢按40×4，采用钻孔方式，管件跨接利用法兰盘连接螺栓；轨道利用鱼尾板固定螺栓；平行管道采用焊接进行综合考虑的。 9.接地跨接线 ⑴适用于避雷针、避雷网与引下线连接。（2）易燃气体管道法兰盘之间的连接。（3）接地线和金属体之间的连接。 10.利用柱子主筋作为接地引下线，利用圈梁主筋作均压环，利用地梁主筋作接地体。均压环与引下主筋焊接，定额均是按两根考虑
