供配电基础知识 (1)
➢供电将造成公共场所秩序混乱者。
• 3．三级负荷 凡不属一级和二级负荷者。
➢下面对民用建筑及工业建筑的常用设备 及部位的负荷分级列表分类，如下表 1.2所示：
➢各个级别的负荷对用电的可靠性有不同 的要求，以一级要求最重要、最严格,二 级、三级逐渐降低要求。
• 2. 二级负荷的供电要求
对于二级负荷，应由二回线路供电， 供电变压器也应有两台(这两台变压器 不一定在同一变电所)。在其中一回路 或一台变压器发生常见故障时，二级负 荷应做到不致中断供电，或中断后能迅 速恢复供电。
• 3. 三级负荷的供电要求
三级负荷属不重要负荷，对供电无特殊 要求。但在条件允许的情况下，应尽量 提高供电的可靠性和连续性。
➢由于用电设备运行时线路上要产生 电压降，所以线路上各点电压都略 有不同.
（3）发电机的额定电压
➢发电机的额定电压规定高于同级电网额 定电压5%。
➢由于电力线路允许的电压偏差一般为 ±5%，即整个线路允许有10%的电压 损失，
➢所以为了维持线路的平均电压在额定值， 线路首端（电源端）的电压可较线路额 定电压高5％，而线路末端则可较线路 额定电压低5%.
建筑类别 住宅建筑 旅馆建筑 办公建筑
教学建筑
表1.2 民用建筑常用重要电力负荷级别
建筑物名称
用电设备及部位
高层普通住宅 高级旅馆 普通旅馆 省、市、部级办公室 银行 教学楼
电梯、照明 宴会厅、新闻摄影、高级客房电梯等 主要照明 会议室、总值班室、电梯、档案室、主要照明 主要业务用计算机及外部设备电源、防盗信号电源 教室及其他照明
❖(3)l0kV高压供电电源
➢用于建筑物很大或用电设备的容量很 大，虽全部为单相和三相低压用电设 备，但采用高压供电在技术和经济上 合理且满足供电部门要求的场合。
➢此时，在建筑物内应装设变压器，布 置变电室。若建筑物内有高压用电设 备时,应引入高压电源供其使用，同时 装设变压器，满足低压用电设备的电 压要求。
手术室、分娩室、急症室、婴儿室、理疗室、广播照明 细菌培养室、电梯等 营业厅主要照明 其他附属 珍贵展品室的照明、防盗信号电源 商品展览用电 大型冷库、有特殊要求的冷酷压缩机及附属设备、电梯、库内照
明 警卫信号
一级 二级 一级 一级 二级 一级 二级 一极 二级
二级
一极
• 1. 一级负荷的供电要求
• 方案b为一路高压进线，双台变压器，低压母线分 段供电方式
与方案a比较，除变压器有备用外，其他环节也无 备用，一般情况下，变压器出现故障或检修的可能 性比其他元件少得多，故其可靠性增加不多而投资 大为增加。对于电力负荷较大需设置两台变压器或 考虑变压器经济运行而选择两台变压器的情况可采 用此供电方式。
§1.4 建筑动力系统 1.4.1 动力设备的配电 1.4.2 动力设备的控制
§1.5 变配电所布置图实例
§1.6 建筑装饰与建筑电气的关系
§1.1 概述
建筑供配电系统是建筑电气的最基本 系统，它对电能起着接受、更换和分 配的作用，向各种用电设备提供电能。
系统应既能满足供电可靠性和运行维 护的安全、灵活、方便的要求，又要 使系统投资少，做到技术上合理和经 济上节约。
4．电能用户 电能用户是所有用电设
备的总称。
1.1.2 电力系统的电压
一切电力设备都是在一定的电压下和频率下 工作的。电压和频率是衡量电能质量的两个 基本参数。我国交流电力设备的额定频率为 50Hz，此频率通常为“工频”。 电气设备的额定电压是保证设备正常运行， 并获得最佳经济效果的电压。如果设备的端 电压偏离其额定电压，则设备的工作性能和 寿命都将受到影响。 对建筑供配电系统来说，提高电能质量主要 是提高电压的质量。
图1—1是一个大型电力系统的 示意图。
• 电力系统示意
110KV
~
火力发电站
10KV
110KV 35KV
地区枢纽
0.4KV 变电站
低压变电所
0.4KV
水力发电站
110KV
0.4KV
~
10KV变电所
0.4KV
35KV
10KV
110KV
10KV
负荷变电站
35KV
110KV
电力网
110KV
35KV
35KV
建筑用电，差不多都是电力系统供 给的。一般的建筑采用低压供电， 高层建筑采用10kv甚至35kv供电。
供配电设计是建筑电气设计的重要 内容。为做好建筑供配电系统的设 计，必须对电力系统有所了解。
1.1.1 电力系统的组成
由各种电压的电力线路及一些 发电厂、变电所和电能用户联 系起来的一个发电、输电、变 电和用电的整体，称为电力系 统。
• 方案f为二路高压进线，两台变压器，低压 母线分段的供电方式，该系统基本设备均有 备用，供电可靠性高，可适用于一、二级负 荷。
• 方案g为二路高压进线，两台变压器，高压母线 分段，低压母线也分段的供电方式，该系统投资 虽高但供电可靠性更高，可试用于一级负荷。
• 方案h为在方案g的基础上增加了柴油发电机作为 第三电源，适用于一级负荷中的特别重要负荷的 供电。目前，超高层建筑及重要的高层建筑大多 采用此供电方式。
在现代的电力系统中，各国都以
火力发电厂和水力发电厂为主。近些 年来，各国正在大力发展原子能发电。
2．变电所 变电所是接受电能、变换电压和分配电
能的场所，主要由电力变压器和高低压 配电装置组成，是电力系统中的重要组 成部分。
按照变压的性质和作用不同，又可以分 为升压变电所和降压变电所两种，装有 升压变压器的变电所叫做升压变电所， 装有降压变压器的变电所叫做降压变电 所。
➢ —级负荷应由两个独立电源供电，按照生产需要和允许停 电时间，采用双电源自动或手动切换的接线，或双电源对多 台一级用电设备分组同时供电的接线，具体供电形式见图43。
➢ 所谓独立电源，是指若干电源中任一电源发生故障或停止供 电时，不影响其他电源继续供电。同时，具备下列两个条件 的发电厂或变电所的不同母线段，均属独立电源。
• 需要指出的是，电力用户的供电电压，供电方式 的确定应从供用电安全，经济，合理和便于管理， 依据当地电网规划、供电条件等因素进行技术经 济比较，与供电部门协商确定。
1.2.2 供电电源
• 供电电源应根据建筑物内的用电负荷的大小 和用电设备的额定电压数值以及供电可靠性 要求等因素确定。一般有如下几种方式：
• (1)单相220V电源 用于建筑物较小或用电设备负荷量较小， 而且均为单相、低压用电设备的场合。
• (2)三相380／220V电源 用于建筑物较大或用电设备的容量较大， 但全部为单相和三相低压用电设备而且总设 备功率在240kW以下的场合。
• 1)每段母线的电源来自不同发电机或变压器．
• 2)母线段之间无联系，或虽有联系但在一段发生故障时，能 自动将其联系切断，不影响另一段母线继续供电。
➢ 对于一级负荷中特别重要的负荷，除要求有上述两个电源外， 还要求增设应急电源。
➢ 常用的应急电源有：独立于正常电源之外的发电机组、干电 池、蓄电池、专门供电线路等。
1.2.3 供电系统主要形式
• 供电系统应根据负荷等级，按照供电 安全可靠、投资费用少、维护运行方 便、系统接线简单等原则进行设计， 图1—3是一些可供选择的方案。
(a)
(b)
(c)
(d)
(e)
(f)
(g)
(h)
图1-3 常用供电系统方案
• 方案a为一路高压进线单台变压器情况
该系统供电可靠性较差，系统中电源、变压器、开 关及母线中任一环节出现故障或检修时，均不能保 证供电，但接线简单，造价低，可适用三级负荷。
建 筑 电 气 工 程
第1章 供配电系统
§1.1 概述
§1.2 建筑的供配电系统 1.2.1 电力负荷分级及其供电可靠性
要求 1.2.2 供电电源 1.2.3 供电系统主要形式 1.2.4 民用建筑供配电线路 1.2.5 供配电设备 1.2.6 建筑供配电系统图实例
§1.3 建筑电气照明系统 1.3.1 基本组成 1.3.2 建筑照明系统的分类
实验室
负荷级别 二级 一级 二级 一级 一级 二级
一级
科研建筑 文娱建筑
科研所重要实验室，计算 中心、气象台
大型剧院
医疗建筑 县级及以上医院
商业建筑
省辖市及以上百货 大楼
博物建筑
省、市、自治区及以上博 物馆、展览管
商业仓库建 筑
冷库
司法建筑 监狱
主要用电设备 电梯 舞台、电声、贵宾室、广播及电视转播、化装照明
仅用来接受和分配电能而不改变电压的 场所称为配电所。
3．电力网 电力系统中各种不同电压等级的电力线路及其 所联系的变电所，称为电力网。其任务是将发 电厂生产的电能输送、变换和分配到电能用户。 电力网按其功能常分为输电网和配电网两大类。 由35KV及以上的输电线路和与其连接的变电所 组成的电力网称为输电网，它是电力系统的主 要网络。它的作用是将电能输送到各个地区或 直接输送给大型用户。 由10kv及以下的配电线路和配电变压器所组成 的电力网称为配电网。它的作用是将电能分配 给各类不同的用户。
• 1．一级负荷 ➢ 中断供电将造成人员伤亡者； ➢中断供电将造成重大政治影响者； ➢中断供电将造成重大经济损失者； ➢中断供电将造成公共场所秩序严重
混乱者。
➢如火车站，大会堂，重要宾馆，通讯交 通枢纽，重要医院的手术室，炼钢炉， 国家级重点文物保护场所等。
• 2．二级负荷 ➢中断供电将造成较大政治影响者； ➢中断供电将造成较大经济损失者，
⑧其他用电设备，当无特殊规定时为±5%。
当电网电压不能满足要求时，必须采取相应的 电压调整措施。
供配电基础知识电力配电知识
供配电基础学问 - 电力配电学问一、什么是自投自复功能？当主电源正常有电时，主电源自动投入，备用电源备用，当主电源失电时，把握装置使主电源断路器断开，备用电源断路器闭合，备用电源供电；当主电源恢复供电时，把握装置使备用电源断路器断开，主电源断路器闭合，恢复主电源断路器供电。
二、什么是互为备用功能？当主电源正常有电时，主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，假如主电源恢复正常时，不再自动切换到主电源供电。
只有当人为切换或备用电源故障或失电时才能切换到主电源供电。
三、什么是自投不自复功能？当主电源正常有电时,主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，假如主电源恢复正常时，不再自动切换到主电源供电。
只有当人为切换或备用电源故障或失电时才能切换到主电源供电。
四、什么是过负荷？指实际使用负荷超过额定负荷，大多是由于用电设备增多，超过供电企业批准的使用容量或着超过电气线路设计使用容量，会造成烧毁计量装置和电气设备。
五、什么是过负荷爱护？当电路电流超过额定值时，依据超出的幅度设定不同的动作时限，又能躲开电动机启动之类的短时过负荷。
六、什么是短路？在正常供电的电路中，电流是流经导线和用电负荷，再回到电源上成一个闭合回路的。
但是假如在电流通过的电路中，中间的一部分有两根导线碰在一起时，或者是被其他电阻很小的物体短接的话，就称为短路。
七、什么是短路爱护？指在电气线路发生短路故障后能保证快速、牢靠地将电源切断，以避开电气设备受到短路电流的冲击而造成损害的爱护。
八、什么是断相？指计量回路中的一相或多相断开的现象，但不是全部的相，都失去电压。
九、什么是断相爱护？依靠多相电路的一相导线中电流的消逝而断开被爱护设备或依靠多相系统的一相或几相失压来防止将电源施加到被爱护设备上的一种爱护方式。
十、什么是断路？当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。
供配电系统基础知识学习
供配电系统根底知识供配电系统常用电气设备变电所的电气主接线变电所的构造与布置供配电网络的网络构造供电网络的构造与敷设1、供配电系统常用电气设备1.1 电力变压器电力变压器:是变电所的核心设备，通过它将一种电压的交流电能转换成另一种电压的交流电能，以满足输电、供电、配电或用电的需要。
1). 常用电力变压器的种类:〔1〕按相数分类：有三相电力变压器和单相电力变压器。
大多数场合使用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压器。
〔2〕按绕组导电材料分类：有铜绕组变压器和铝绕组变压器。
目前一般均采用铜绕组变压器。
〔3〕按绝缘介质分类：有油浸式变压器和干式变压器。
油浸式变压器由于价格低廉而得到了广泛应用；干式变压器有不易燃烧、不易爆炸的特点，特别适宜在防火、防爆要求高的场合使用，绝缘形式有环氧浇注式、开启式、六氟化硫〔SF6〕充气式和缠绕式等。
干式变压器现已在中压等级的电网中逐步得到了广泛的应用。
2). 常用变压器的容量系列我国目前的变压器产品容量系列为R10系列，即变压器容量等级是按为倍数确定的，如：100kVA、125 kVA、160 kVA、200 kVA、250 kVA、315 kVA、500 kVA、630 kVA、800 kVA、1000 kVA、1250 kVA、1600 kVA等。
3). 电力变压器的型号标示◆电力变压器的型号代表符号：绕组的耦合方式：自耦—O；互耦—无标示。
1.按相数：单相—D；三相—S。
2.按冷却方式：油浸自冷—缺省或无标示。
油浸风冷—F油浸水冷—S强迫油循环风冷——FP强迫油循环水冷——SP3.按绕组数：双绕组—缺省；三绕组—S绕组导线材料：铜—无标示；铝—L。
4.按调压方式：无载调压〔无励磁调压〕——缺省。
有载调压——Z。
◆变压器的并联运行及其并联条件：两台或两台以上变压器的一次侧绕组共同接到一次母线上，二次绕组共同接到二次母线上的运行方式：并联运行的条件：1、连接组别必须一样〔否那么将产生环流〕2、变比应相等3、阻抗电压应一样◆变压器的损耗：铁损——消耗在铁心上的电能，发热，属于有功功率损耗，属于固定损耗——简称：励磁损耗。
项目1工厂供配电基础知识
保护线（PE线）的功能：用来保障人身安全、防止发生 触电事故用的接地线。
保护中性线（PEN线）的功能：兼有中性线（N线）和保 护线（PE线）的功能。
子任务一： 工厂供配电系统的运行方式
子任务二：工厂变配电所的主电路图认识
（1）电气主电路图的基本形式
1．单母线接线 单母线接线的特点是整
个配电装置只有一组母线， 所有电源进线和出线都接在 同一组母线上。
每一回路均装有断路器 QF和隔离开关QS。
子任务二：工厂变配电所的主电路图认识
子任务二：工厂变配电所的主电路图认识
4．桥形接线 桥形接线适用于仅有两台变压器和两条出线的装置。桥
形接线仅用三台断路器，可分为内桥和外桥两种接线方式。
子任务二：工厂变配电所的主电路图认识
发电机额 定
电压/kV
0.40 0.69
3.15 6.3 10.5 13.8, 15.75, 18,20,22, 24,26
电力变压器额定电压/kV
一次绕组
二次绕组
0.38
0.40
0.66
0.69
3及3.15 6及6.3 10及10.5 13.8, 15.75, 18,20,22,24,2 6 35 66 110 220 330 500 750
发动机额定电压相同，即高于同级电网额定电压5% 。
②当变压器不与发动机相联而是连接在线路上，则可看作是 线路的用电设备，因此其一次绕组额定电压应与同级电网 额定电压相同。
（2）电力变压器二次绕组的额定电压
亦分两种情况：
供配电基础知识

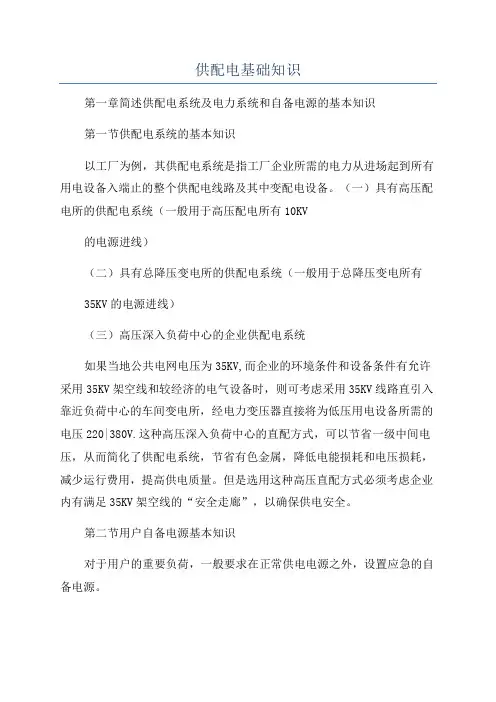

供配电基础知识第一章简述供配电系统及电力系统和自备电源的基本知识第一节供配电系统的基本知识以工厂为例，其供配电系统是指工厂企业所需的电力从进场起到所有用电设备入端止的整个供配电线路及其中变配电设备。
（一）具有高压配电所的供配电系统（一般用于高压配电所有10KV的电源进线）（二）具有总降压变电所的供配电系统（一般用于总降压变电所有35KV的电源进线）（三）高压深入负荷中心的企业供配电系统如果当地公共电网电压为35KV,而企业的环境条件和设备条件有允许采用35KV架空线和较经济的电气设备时，则可考虑采用35KV线路直引入靠近负荷中心的车间变电所，经电力变压器直接将为低压用电设备所需的电压220|380V.这种高压深入负荷中心的直配方式，可以节省一级中间电压，从而简化了供配电系统，节省有色金属，降低电能损耗和电压损耗，减少运行费用，提高供电质量。
但是选用这种高压直配方式必须考虑企业内有满足35KV架空线的“安全走廊”，以确保供电安全。
第二节用户自备电源基本知识对于用户的重要负荷，一般要求在正常供电电源之外，设置应急的自备电源。
最常用的自备电源是柴油发电机组。
对于重要的计算机系统等，除了应设柴油发电机组外，往往还另设不间断电源UPS。
对于电源频率和电压稳定要求很高的场所，宜采用稳频稳压不停电电源。
（一）采用柴油发电机组的自备电源采用柴油发电机组作应急自备电源，有下列优点：1）柴油发电机组操作简便，起动迅速。
当公共电网停电时，柴油发电机组一般能在10~15S内起动并接上负荷，这是汽轮发电机组无法做到的，水轮发电机组更是望尘莫及。
2）柴油发电机组效率较高，功率范围大，可从几KW到几千KW，而且体积小，重量轻。
特别是在高层建筑中，采用体型紧凑的高效柴油发电机组是最合适的。
3）柴油发电机组的燃料采用柴油，其储存和运输比较方便，这一优点是以燃煤为主的汽轮发电机组无法比拟的。
4）运行可靠，维修方便。
作为应急的备用电源，可靠性是非常重要的指标，离开可靠性，就谈不上“应急”。
《供配电专业知识》课件
电源：包 括发电厂、 变电站等
输配电线 路：包括 高压输电 线路、中 压配电线 路等
配电设备： 包括变压 器、断路 器、隔离 开关等
用电设备： 包括照明、 空调、电 梯等
供配电系统的重要性
供配电系统是电力 系统的重要组成部 分，负责将电能输 送到用户端
供配电系统的稳定 运行是保障电力系 统安全、可靠运行 的关键
配电柜（箱）
配电柜（箱） 是供配电系统 的重要组成部 分，用于分配 和保护电力。
配电柜（箱）的 主要功能包括： 分配电能、保护 设备、控制电路、 监测和显示等。
配电柜（箱）的 种类包括：固定 式配电柜、抽屉 式配电柜、落地
式配电柜等。
配电柜（箱）的 组成包括：开关 设备、保护设备、 控制设备、测量 设备、辅助设备
供配电系统的效率 直接影响到电力系 统的经济性和环保 性
供配电系统的智能 化和自动化是未来 电力系统发展的趋 势
供配电系统基础 知识
电力负荷分类与计算
01
电力负荷分类：分为连续负荷、短时负荷、周期性 负荷等
02
连续负荷：长时间连续工作的负荷，如照明、空调 等
03
短时负荷：短时间内工作的负荷，如电梯、电动机 等
等。
电缆及敷设方式
电缆类型：电力电缆、控制电缆、通信电缆等 敷设方式：直埋、架空、管道、桥架等 敷设要求：安全、可靠、经济、美观 敷设注意事项：避免交叉、防止损伤、保证绝缘
开关设备与保护装置
开关设备：包括断路器、隔 离开关、负荷开关等，用于 控制电路的通断和保护
保护装置：包括熔断器、 继电器、避雷器等，用于 保护电路和设备免受过载、 短路、雷击等故障的影响
事故应急处理预案
事故类型：短路、接地、过载、漏电等 应急处理原则：迅速、准确、有序、有效 应急处理措施：切断电源、隔离故障点、疏散人员、报告上级 应急处理流程：发现事故-判断事故类型-采取应急措施-报告上级-等待救援
供配电系统基础知识
三相交流电路—教学楼照明系统电路
三相三线制系统 特点：只提供380V一种电压，负载必须对称。
小结
• 用电负荷不同，应采用不同的供电电压和供电方 式。
• 三相对称：相电压相等、线电压相等、工频 （50Hz）。
• 中性线的主要作用是，星形连接时，保证三相负 载不对称时相电压也能保持对称，而起到保护作 用。
• 三相负载对称时，可以采用三相三线制；若三相 负载不对称则一定要加中线，用三相四线制或三 相五线制。
小结
• 相电压：相线与中性线之间的电压。 • 线电压：相线与相线之间的电压。
• 零线与地线的区别：零线：中性点接地 时的中性线，浅蓝色线；地线：接地装 置引出的线，对人身设备起保护作用， 黄绿双色线
三相四线制供电系统
• 相电压：相线与中性线之间的电压。即 U-N、V-N、W-N之间的电压。
• 线电压：相线与相线之间的电压。即UV、V-W、U-W之间的电压。
• 三相对称：相电压相等、线电压相等。
• 中性线的主要作用是，星形连接时，保 证三相负载不对称时相电压也能保持对 称，而起到保护作用。
• 4、特点：三相四线制系统提供 380V/220V两种电压。
• （2）二类负荷：指中断供电将造成较大的政治影 响、较大的经济损失的负荷。——要求尽可能有两 个独立电源供电，若地区供电条件困难，可由一路 6KV以上专用架空线供电。
• （3）三类负荷：不属于一类、二类的负荷。—— 可非连续性供电。
10KV变配电所接线图
（一）三相四线制系统
电源的分类
1、相线（火线）：从绕组首端引出的三根电源线。 即U、V、W。用黄、绿、
供配电系统基础知识
图1 电力的产生及传输分配源自一、电力系统概述1、电力系统：由发电、送电、变电、 配电和用电组成的“整体”。
供配电基础知识
110KV 220KV
35KV 110KV 35KV
负荷变电站
35KV
电力网
10KV
~
发电厂
1．发电厂 发电厂是将自然界蕴藏的各种一
次能源(如煤、水、风和原子能等)转换 为电能(称二次能源)，并向外输出电能 的工厂。
发电厂的种类很多，根据所利用
能源的不同，有火力电厂、水力发电
厂、原于能发电厂、地热发电厂、潮
仅用来接受和分配电能而不改变电压的 场所称为配电所。
3．电力网 电力系统中各种不同电压等级的电力线路及其 所联系的变电所，称为电力网。其任务是将发 电厂生产的电能输送、变换和分配到电能用户。 电力网按其功能常分为输电网和配电网两大类。 由35KV及以上的输电线路和与其连接的变电所 组成的电力网称为输电网，它是电力系统的主 要网络。它的作用是将电能输送到各个地区或 直接输送给大型用户。 由10kv及以下的配电线路和配电变压器所组成 的电力网称为配电网。它的作用是将电能分配 给各类不同的用户。
➢由于用电设备运行时线路上要产生 电压降，所以线路上各点电压都略 有不同.
Hale Waihona Puke （3）发电机的额定电压➢发电机的额定电压规定高于同级电网额 定电压5%。
➢由于电力线路允许的电压偏差一般为 ±5%，即整个线路允许有10%的电压损 失，
➢所以为了维持线路的平均电压在额定值， 线路首端（电源端）的电压可较线路额 定电压高5％，而线路末端则可较线路 额定电压低5%.
4．电能用户 电能用户是所有用电设
备的总称。
1.1.2 电力系统的电压
一切电力设备都是在一定的电压下和频率下 工作的。电压和频率是衡量电能质量的两个 基本参数。我国交流电力设备的额定频率为 50Hz，此频率通常为“工频”。 电气设备的额定电压是保证设备正常运行， 并获得最佳经济效果的电压。如果设备的端 电压偏离其额定电压，则设备的工作性能和 寿命都将受到影响。 对建筑供配电系统来说，提高电能质量主要 是提高电压的质量。
(精品)第1章供配电系统基础知识
第1章 供配电技术基础知识
电力系统中性点的运行方式共三种
中性点直接接地 中性点经消弧线圈接地 中性点不接地
1.3.1 中性点直接接地方式
中性点直接接地方式就是把电 源中性点直接与“地”相接，我 国110kV及以上电压等级的电力 系统均属于这种大接地电流系统。
该系统运行中若发生一短路，
立即造成系统中流过很大的单相
《全国电力供需与经济运行形势分析预测报告(20072008)》数据显示：2007年全社会用电量完成32458亿千瓦 时，其中工业用电量为24566亿千瓦时，比重为75.09%。这 一数字说明我国目前用电结构趋于重型化。
第1章 供配电技术基础知识
为满足经济增长对电力的需求，国家加大电力建设投资， 计划全国每年发电规模在1500万千瓦以上。预计2010年我 国电力装机容量将达到6.7亿千瓦，全社会用电量达到3.09 万亿千瓦时；2020年，装机容量将达到10亿千瓦，全社会 用电量达到4.6万亿千瓦时。
第1章 供配电技术基础知识
3. 电力系统的额定电压
第一类：100V以下额定电压，用于蓄电池和安全照明 用具等电气设备。
第二类：大于100V、小于1000V的额定电压，用于一般 工业和民用电气设备。
第三类：1000V以上的额定电压，用于高压电气设备。 国家规定：电力网的额定电压分有500KV、220KV、 110KV、63KV、35KV、10kV。为保证电力设备端电压不 超过额定电压的±5%，通常允许发电机额定电压比电网额 定电压高5%，末端受电变电站端电压比电网额定电压低 5%。
第1章 供配电技术基础知识
1.3.3 中性点经消弧线圈接地方式
利用消弧线圈的电感电流对接地电容 电流进行补偿，使通过故障点的电流 减小到能自行熄弧范围。利用对消弧 线圈无载分接开关的操作，使其在一 定范围内达到过补偿运行，从而实现 减小接地电流的目的。使电网持续运 行时间延长，相对提高了供电可靠性。 此方式也是小接地电流系统。
供配电技术-供配电技术基础知识
自动熄弧，非故障相电压升高不大，不会破坏系统的对称性， 故可带故障连续供电2小时，供电的可靠性相对提高。
缺点：中性点不接地方式的中性点绝缘在发生弧光接地时，电弧的反复
熄灭与重燃，相当于电容反复充电。由于对地电容中的能量不能 释放，可造成电压升高，从而对设备绝缘造成威胁。
国家电网公司掌握了具有自主知识产权的特高压输电技术，成功 中标巴西美丽山水电特高压直流的一期与二期项目，实现了我国 特高压技术、装备、工程总承包和生产运营成套“走出去”。
我国供配电技术的发展，必然拉动国家经济增长
截止2018年底，全国全口径发电装机容量19.0亿千瓦，同 比增长6.5%，增速比上年提高2.0个百分点。其中，非化石 能源发电量占比已近40.8%。
高压输电线路
总降压变电所
35~220kV
6~10kV
高压电动机
低压配电线路 0.38/0.22kV
住宅楼群
低压配电所 高压配电所
商场
高压设备
输电线路
0.38/0.22kV
高压配电所集中接收6~10kV电压，再分配到附近各变电所、箱变和高压用 电设备。
供配电系统是电力系统的重要组成部分
供配电系统结构框图
1.2 电力系统的额定电压
电力系统的额定电压只能使用国家规定的额定电压。 主要有0.38kV、6kV、 10kV、35kV、 110kV、220kV、 500kV等。 4.电力变压器的额定电压：一次侧相当于用电设备，其额
定电压与发电机的额定电压相同，为线路电压的105%；
电力变压器二次侧相当于电源，其额定电压应比它所连接
我国西部、北部地区能源资源丰富，实施大规模“西电东送”、“北 电南送”是我国能源发展的重大战略。但大规模送电需要大容量 输电通道，发展特高压输电技术，就是建设实施这一重大战略的 电力高速公路。
电工技能实训基础PPT课件(共五章)第一章供配电知识
第一章 供配电知识
对重要用户的供电就有了保证,当系统中某局部设备故障或某部分线路检修时,可以通过变更电力 网的运行方式, 对用户连续供电,这就减少了由于停电所造成的损失,减少了系统的备用 容量,使电力系统的运行更具有灵活性。 另外,各地区也可以通过电力网互相支援,电网 所必需的备用机组数量可大大地减少。
第一章 供配电知识
② 停电将造成巨大的甚至不可挽回的政治或经济损失的用电设备和用电单位的负荷。 例如,电视台、电台、 大使馆或重要的活动场所的用电负荷。
③ 重要交通枢纽、通信枢纽及国际、国内带有政治性的公共活动场所的用电负荷。 对Ⅰ类负荷供电电源的要求如下: ① 应由两个或两个以上的独立电源供电,当一个电源发生故障时,其他电源仍可保证 重要负荷的连续供电。 必要时,应安装柴油发电机组作为紧急备用电源。 ② 为保证重要负荷用电,严禁将其他非重要用电的负荷与重要用电负荷接入同一个 供电系统。 (2)Ⅱ类负荷。其主要包括下列类型: ① 停电将大量减产或破坏生产设备,在经济上造成较大损失的用电负荷。 ② 停电会造成较大政治影响的重要用电单位正常工作的用电负荷。 ③ 大型影剧院、商店、体育馆及公共场所的用电负荷。 对于Ⅱ类负荷,应尽可能由两个独立的电源供电。 (3)Ⅲ类负荷。这是指不属于Ⅰ、Ⅱ类的用电负荷。
第一章知识
1.2.1 供电系统的基本要求 1.供电可靠性 用户要求供电系统有足够的可靠性,特别是连续供电。要求供电系统能在任何时间内 都能满足用户用电的需 要,即使在供电系统局部出现故障的情况下,也不能对某些重要用 户的供电有很大的影响。因此,为了满足供电系 统的供电可靠性,要求电力系统至少具备 10%~15%的备用容量。 2.供电质量 供电质量的优劣直接关系到用电设备的安全经济运行和生产的正常运行,对国民经济 的发展有着重要的意义。 无论是供电的电压还是频率,哪一方面达不到标准,都会对用户 造成不良的后果。因此,应确保供电系统对用户供 电的电能质量。 3.供电的安全性、经济性与合理性 供电系统要能够安全、经济、合理地供电,这也是供、用电双方要求达到的目标。为达 到这一目标,就需要供、 用电双方共同加强运行的管理,做好技术管理工作,同时还要求 用户积极配合和密切协作,提供必要的方便条件。 4.电力网运行调度的灵活性
