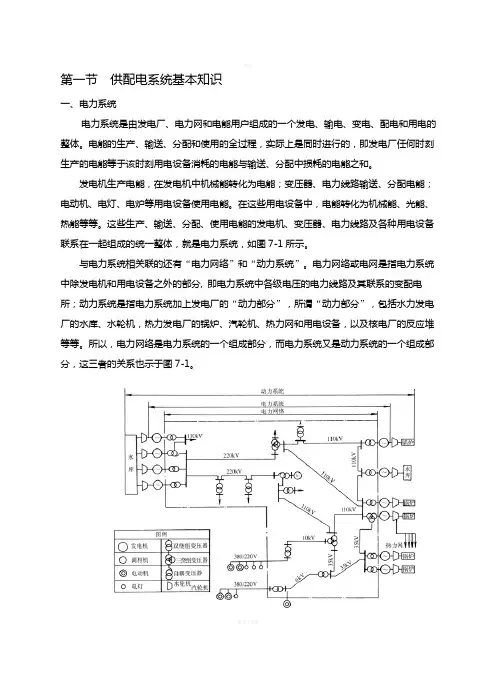

一些供配电基础知识

1.变电所、配电房、开关站、开闭所的概念区别

输入电压等级在35KV及以上，供出电压为10KV(或者6kv）的，有主变压器，有电压改变的叫变电所;10kv 及以下电压等级输入的，叫配电房.电压不变，没有变压器,只有同一电压等级输入输出的，10kv电压等级的，就是开闭所。35kv及以上电压等级的，叫开关站。

变电所含有变压器,开闭所只有开关柜,包括高压负荷开关、高压断路器.配电房是高、低压成套装置集中控制，接受和分配电能的场所.配电房内设备主要有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等.主要由空气开关、计量、指导仪表、保护装置、电力电容器、接触器等组成。

2。负荷开关、隔离开关、断路器的区别

隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的。它本身的工作原理及结构比较简单，但是由于使用量大,工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路.

负荷开关是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。能通断一定的负荷电流和过负荷电流,但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件.

在价格和功能上隔离开关<负荷开关〈断路器。

3。预装箱式变电站

指由高压开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件组成的成套配电设备,这些元件中工厂内预先组装在一个或几个箱壳内，用来从高压系统向低压系统输送电能.俗称欧式箱变。

4. 组合式变压器

将变压器器身﹑开关设备﹑熔断器﹑分接开关及相应辅助设备进行组合的变压器.俗称美式箱变.

5.高供高计和高供低计

"高供低计"即由高压供电到用户，它的电能计量装置安装在用户电力变压器的低压侧，实行的低压计量，这种计量方式的特点是电力变压器的损耗在计量装置的前面,未包含在计量数据内。而"高供高计”即由高压供电到用户,它的电能计量装置安装在用户电力变压器的高压侧，实行的高压计量，这种计量方式的特点是电力变压器的损耗在计量装置的后面,已包含在计量数据内。

6。互感器问题

1、电力部门计量用CT必须独立,不带任何其他元件(电流表也不准接）；

2、高压电流互感器除计量用外，最少也有二组二次，测量绕组接电流表,单位内部自己计时共用测量绕组；

3、高压继电保护常规电流保护以外有差动时，需要另加一组（差动保护用CT二次单独）,这样，就有一组

测量二组保护了.

4、35KV及以上系统会在条线路上出现“常规电流保护"、线路差动、母线差动(还在大差和小差）,这样就会

出现二次绕组四组，一组测量、一组常规电流保护、二组差动保护（但多数母线差动单独装电流互感器）.

5、发电机上用的电流互感器可能还会多一组。

7.补偿电容的共补和分补

如上图所示：

1、接线方式,三相共补电容器有三个接线端,分别接（A、B、C）分补电容器有四

个接线端，分别接(A、B、C、N)

2、投入补偿方式：三相共补电容器投入时，三组电容器同时投入。分补电容器可

以单相分别投入运行。

低压补偿电容柜内装有共补（三相)电容器与分补（单相）电容器，在电容投切时，是共补的先投入运行，分补的后投入运行，因为负荷分配时做到三相负荷尽量平衡,对一个变压器来说,不会只用某一相的负荷，所以三相都有的负荷是大头，各相之间的差异是小头，所以,大部分应该是共补，小部分是分补，这样更合理，更经济（分补比共补贵），共补是三相同时补偿相同的容量,分补是每一相的补偿容量分别计算，分别补偿。

8.浪涌保护器和避雷器的区别

浪涌保护器与避雷器都是用于防止过电压，特别是在防止雷电过电压的功能上，但是浪涌保护器与避雷器却在应用上有着诸多的区别。

1、浪涌保护器一般都只是低压浪涌产品，但是避雷器却有着多个电压等级,从我们一般的低压0。38KV到500KV 的特高压都是有的；

2、浪涌保护器一般都是安装在二次系统上,是为了防护遭受过电压或者是浪涌伤害，是在避雷器消除了雷电的破坏后，或者是避雷器没有将雷电波清除干净是的一个后补行为;而避雷器是直接安装在一次系统上，直接防止雷电的侵袭;

3、浪涌保护器着重保护的是电源电子上的电子仪器或者是电子仪表的，而避雷器是为了保护电气等大件设备的;

4、在尺寸上，避雷器是因为接在了电气的一次系统上，有足够的外绝缘性能，所以尺寸相对较大，而浪涌保护器则是因为低压要接入，尺寸相对很会很小；

5、在标称放电电流这个内容上来讲：避雷器的标放电是指电流In从1.5 kV、2.5 kV、5 kV、10 kV、20 kV。8/20us 的标称雷电流，浪涌保护器标称放电电流则是从5 kA、10 kA、0。5 kA 、20 kA 、30、20、120 kV。

6、在相关的试验标准和要求上讲,浪涌保护器与避雷器有很大的区别。

7、在外观体积上，避雷器的材料主要以硅橡胶、陶瓷、铁罐为主,体积要大，浪涌保护器的材料则是以硅胶少量、环氧包、塑料外壳、金属与陶瓷、金属与塑料。体积相对要小。

8、在使用的场所上，电站、线路、配电站、发电，电容器，电机、变压电器、中性点、炼钢铁、铁路是避雷器

主要用所所在。而浪涌保护器却主要用在低压配电、柜、低压电器、通信、信号、机站、机房等场所上.

浪涌保护器接线方式:在只保护三根火线，如L1\L2\L3时，用“3”，标准叫法为“3+0”浪涌保护器,这种供电系统叫做“TN-C/IT系统”。当零线需要保护时又分为两种情况，当供电线路是“TN—S系统”时可以用“4+0”浪涌保护器，也就是4模块；当供电线路是“TT 系统“3+1”电路"时,用“3+1”浪涌保护器。“+1”即是指气体放电管模块.
