调度通信系统

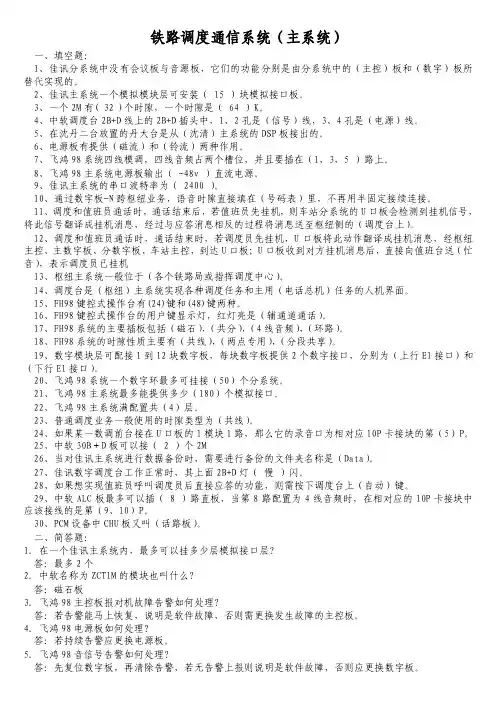

4、铁路调度通信系统（主系统）
铁路调度通信系统（主系统）一、填空题：1、佳讯分系统中没有会议板与音源板，它们的功能分别是由分系统中的（主控）板和（数字）板所替代实现的。
2、佳讯主系统一个模拟模块层可安装（ 15 ）块模拟接口板。
3、一个2M有( 32 )个时隙，一个时隙是（ 64 ）K。
4、中软调度台2B+D线上的2B+D插头中，1、2孔是（信号）线，3、4孔是（电源）线。
5、在沈丹二台放臵的丹大台是从（沈清）主系统的DSP板接出的。
6、电源板有提供（磁流）和（铃流）两种作用。
7、飞鸿98系统四线模调，四线音频占两个槽位，并且要插在（1，3，5 ）路上。
8、飞鸿98主系统电源板输出（ -48v ）直流电源。
9、佳讯主系统的串口波特率为（ 2400 ）。
10、通过数字板-N跨枢纽业务，语音时隙直接填在（号码表）里，不再用半固定接续连接。
11、调度和值班员通话时，通话结束后，若值班员先挂机，则车站分系统的U口板会检测到挂机信号，将此信号翻译成挂机消息，经过与应答消息相反的过程将消息送至枢纽侧的（调度台上）。
12、调度和值班员通话时，通话结束时，若调度员先挂机，U口板将此动作翻译成挂机消息，经枢纽主控、主数字板、分数字板、车站主控，到达U口板；U口板收到对方挂机消息后，直接向值班台送（忙音），表示调度员已挂机13、枢纽主系统一般位于（各个铁路局或指挥调度中心）。
14、调度台是（枢纽）主系统实现各种调度任务和主用（电话总机）任务的人机界面。
15、FH98键控式操作台有(24)键和(48)键两种。
16、FH98键控式操作台的用户键显示灯，红灯亮是（辅通道通话）。
17、FH98系统的主要插板包括（磁石），（共分），（4线音频），（环路）。
18、FH98系统的时隙性质主要有（共线），（两点专用），（分段共享）。
19、数字模块层可配接1到12块数字板，每块数字板提供2个数字接口，分别为（上行E1接口）和（下行E1接口）。
20、飞鸿98系统一个数字环最多可挂接（50）个分系统。
调度指挥通信系统-调度指挥通信系统
PPT文档演模板
通信系统总体架构图
调度指挥统——宽带卫星通信系统
宽带卫星通信系统架构图
宽带卫星通信系统也称多媒体卫星通信系统，指的是通过 卫星进行语音、数据、图像和视频的处理和传送。
PPT文档演模板
调度指挥通信系统-调度指挥通信系 统
无线通信系统——北斗卫星通信系统
型号：TSD3； 屏幕尺寸：LCD19.1英寸； 最佳分辨率：1366×768； 对比度：1000:1； 显示颜色：256K。
PPT文档演模板
调度指挥通信系统-调度指挥通信系 统
指挥调度系统——迈可行
调度界面
PPT文档演模板
1、调度中心列表：显示调度中心信息。 2、调度分机及调度组显示区：调度成员之间 进行电话呼叫，调度台可正确显示调度成员 电话的忙与空闲状态（已连接本地用户信 息）。 3、呼叫等待窗口：显示等待队列状态，多个 电话呼入调度台，已接电话显示通话中，未 接电话显示未接（等待）状态。紧急电话指 示：紧急电话呼入调度台，未接时，图标显 示红色。调度电话摘机时优先接听。 4、通话记录：通话记录相关查询。 5、功能键控制区：对控制区成员进行点呼、 组呼、监控、拆线、加入会议、传真、短信 等操作。 6、会议显示区：在会议控制区进行禁言、发 言、单独通话等操作。组呼监控：一个组或 者多个组组呼以后，呼通成员进入当前会议 区，可以进行会议控制。 7、主菜单：菜单切换与选择。 8、状态栏：显示当前调度台的状态。
边缘接入网关
边缘接入网关是用来提供公网和私网的 接入，处理sip协议，语音转换转发设备， 信令为sip，语音编码为G711，G729，支持 对协议和语音加密，支持Nat穿透，能检测 语音包抖动情况。
PPT文档演模板
调度指挥通信系统-调度指挥通信系 统
高速铁路调度通信系统
高速铁路调度通信系统摘要：高铁通信系统是高铁的神经系统，是高铁重要的关键技术，是高铁发展的重要推动力。
高速铁道通信系统各子系统包括：传输系统、电话交换及接入系统、数据通信系统、专用移动通信系统、调度通信系统、会议电视系统、应急通信系统、综合网管系统、时钟及时间同步系统、通信电源、电源及环境监控系统、综合视频监控系统、通信防雷等系统。
调度通信系统是高铁通信系统的核心之一，是指挥运输的重要基础设施，对铁路运输指挥与安全生产起着至关重要的作用。
为适应在高速铁路GSM-R大环境下铁路有线、无线调度通信统一的要求，GSM-R调度通信系统中的固定用户接入系统（FAS），得到了广泛的应用。
关键词：高速铁路通信系统调度通信系统FASAbstract: the high speed rail communication system is high iron nervous system, is the key technology of high iron important, is an important impetus of the development of the high iron. High speed railway communication system each subsystem including transport system, telephone exchange and access system, data communication system, special mobile communication system, scheduling communication system, meeting TV system, emergency communication system, integrated network management system, clock and time synchronization system, communication power supply, power supply and environment monitoring system, integrated video monitoring system, the lightning protection system such as communication. Scheduling communication system is the core of high iron communication system, was one of the important infrastructure command transportation, railway transportation command and safety production play a crucial role. In order to adapt to the high speed railway GSM-R environment railway cable, wireless scheduling communication uniform requirements, GSM-R scheduling communication system of fixed user access system (FAS), a wide range of applications.Keywords: high speed railway communication system scheduling FAS communication system一、铁路调度通信的发展简介高速铁道通信系统把通信技术、计算机及网络技术结合在一起，构成了一个综合性的通信系统。
数字调度通信系统(中软)
区间通信
• 为铁路各专业相关人员在区间与列车调度员、电力调度员、车站值班 员、其他专业调度员等联系的专用电话业务。
会议等公共资源
1.4 容错处理提高系统的可靠性
• 控制模块并行处理：两个模块处理机对本模块内所有事件并行处理， 而非主备控制；
• 并行运行的双套网络总线：系统分布式网络为双套4096×4096无阻 塞交换网络；每块接口板通过双套网络总线分别与两块模块处理机相 连；
• 并行运行的双套控制总线：模块间通信由独立运行的两套IP网络完成； 每块接口板通过双套控制总线分别与两块模块处理机相连；
• 完全同步的双时钟系统：整个系统具有双套完全同步的时钟系统用于 模块间时钟同步；每块接口板通过双套时钟总线分别与两块模块处理 机相连
• 全星型容错拓扑结构：各接口板的网络和控制总线均为全星型容错拓 扑结构
1.5编号方案功能
• 系统支持对固定用户终端进行统一编号，分配唯一的ISDN号码。编 号方案符合《铁路GSM-R数字移动通信网编号计划》的要求。
E
E
N
N
T
T
A
B
C
C
L
L
K
K
A
B
风扇单元
P W R A
A D L C 0
A D L C 1
A D L C 2
A D L C 3
A D L C 4
A D L C 5
MM PP UU AB
调度通信系统安装图(网路图)
煤矿调度通信系统安装图按照煤矿“六大系统”建设实施方案的要求，全国煤矿企业正建设“六大系统”中的矿井井下电话通信联络系统!重庆申欧历经16年专注于煤矿调度通信联络系统建设!特推荐SOC8000B+KTA16型数字程控调度系统解决煤矿通信联络系统方案!为企业量身提供煤矿调度通信联络系统解决方案！是煤矿用户采购通信联络系统时首选！煤矿井下通讯系统图系统图及组网方案图说明本煤矿调度通信联络系统组网图由机房内设备，调度室设备，布线工程，终端设备等四个部分组成！一、机房内主要设备1.1、调度主机(32门到1536门)申瓯SOC8000B+KTA16数字程控调度机。
容量从32门,48门,64门,96门,128门,256门.....直到大型煤矿1536门等选择.中继接口丰富可以是普通中继或数字中继线(一号信令,七号信令,PRI,E/M,VOIP,移动IMS)等1.2、卡接式配线架适用于调度系统主机与出线端连结(一般是通信电缆或电话线），接线排采用科龙卡接模块;可配上保安排，具有过压保护功能；配上保安单元，具有过压过流及接地告警等功能1.3、数字式调度录音系统内置式调度主机内置硬盘对整个属于数字调度机系统任何调度总机或分机进行录音(最先进的录音系统无需要工控机)。
也可选配外置SOC1800录音系统只对调度室总机与所有分机之间通话录音!1.4、电话耦合器(必配井下与地面信号安全隔离)是连接调度系统主机信号与本安防爆电话机的关联设备，是煤矿安全中间隔离设备。
其作用是隔离干扰信号，防止电话机线路过压和过流，从而确保井下通讯电话安全工作和工作场所安全。
完成安全场所与危险场所的生产调度指挥和通讯联系任务。
1.5、机房专用接地线二、调度室主要设备2.1、双屏双手柄调度台采用丹麦按键式64,128,256键调度台。
配双席显示屏,西门子电话机组成双手柄,为生产行政调度,调度台通过设置按键与被叫号码相对应，使调度台呼叫做到一键到位。
铁路数字调度通信系统
1.2 铁路数字调度通信设备的特点
铁路数字调度通信设备有以下几个主要特点： （1）基于数字传输的数字通信设备具有优良的传输性能。数字调 度通信系统提供端到端的数字连接，即从调度台至车站值班台之间 的传输全部实现数字化，噪声、串音、信号失真都非常小；数字通 道为无衰耗通道，所以近端分机的声音大小和远端分机一样；呼叫 接续时间短，不超过50 ms，比程控调度总机的600 ms又缩短了 一个数量级。 （2）基于数字交换平台，与计算机技术融为一体，体现了技术先 进性。利用计算机硬件、软件控制时分交换网络的交换接续来实现 各种调度功能；以大规模集成电路芯片为主要器件，采用模块化设 计和分散式控制。
高
速 铁
项目
铁路数字调度通信系统
路
铁路数字调度信系统
铁路数字调度通信系统是铁路专用 通信系统的重要组成部分，是直接 指挥列车运行的通信设施，按铁路 运输指挥系统分干线、局线、区段 三级调度通信体系。干线调度通信 是国家铁路局为统一指挥各铁路局， 协调完成全国铁路运输计划，在国 家铁路局与各铁路局之间设立的各 种调度通信；局线调度通信是铁路 局为统一指挥所属调度区段及主要 站段，协调完成全局运输计划，在 铁路局与编组站、区段站、主要大 站之间设立的各种调度通信；
区段调度通信是各调度区段为指挥运 输生产，在调度员与所管辖区段的铁 路各中间站按专业、部门设置的调度 通信系统，统称区段调度。区段调度 按业务性质可分为列车调度、货运调 度、电力牵引调度及无线列车调度等。 我国铁路将通过综合数字调度移动通 信网络的建设，实现铁路各种移动信 息资源的采集和传输，为实现现代化 调度、指挥和控制提供通信平台。铁 路部门各级生产和管理人员通过综合 数字调度移动通信网络共享全路范围 内的生产和管理领域信息，并且向社 会实时提供铁路客货运信息及其服务 信息。
调度通信系统技术要求
调度通信系统技术要求一、总则二、设备运行环境条件三、主要技术参数要求调度电话交换机采用多CPU集中分散控制方式。
系统结构简洁、高度模块化、可编程器件。
无阻塞交换网络，单槽容量可达128线。
公共部件可热备，能进行自动、手动切换，电信级热插拔，各分盘可带电热插拔，不会影响正常通信。
系统采用大容量flash存储器，具备数据掉电保护功能。
内置式电脑话务员，可对外线拨入用户提供语音提示。
调度员能集呼、组呼。
话机配置及号码分配，可由维护终端设定。
具备中继多局向处理能力。
用户可分群。
具备主叫号码与系统时间显示功能。
系统支持中国1号随路信令（DP、DTMF、MFC），可与任何制式的交换设备组网。
用户与中继板，槽位兼容可混插。
容量按需配置。
具备中继汇接能力。
采用本机组网，可实现等位拨号、全网强拆强插、操作一键到位等功能。
主机柜总成：1套含机柜、插箱、母板等。
主控板（CPU）：2块(双热备份)完成检测、分析、控制接续等功能，采用INTEL80188处理器。
CPU互为热备份，备份CPU不断检查运行CPU的运行情况，发现故障自动切换。
综合网络板（NET）：一块提供无阻塞时分交换网；系统工作时钟；会议电话处理模块；8路串行通讯接口模块；TTL与RS422间电平相互转换模块。
包括8路DTMF、MFC收号器，并提供系统所需的450Hz信号音、900Hz催挂音、音乐信号、提示语音等。
模拟用户板（ASL）：6块48门提供8路模拟用户接口，各用户接口采用厚膜电路，完成BORSCHT的全部功能。
有过流过压保护及三防措施。
环路中继板（AT2）：1块8门8路环路中继接口，采用厚膜电路。
线路信号为直流环路信号。
防爆自动电话机(含防爆扬声器)3台扩音呼叫防爆自动电话机的接口为两线制，能与各种制式的交换机配接使用，与国外同类型产品可兼容。
话机的防爆腔体采用铝合金材料铸造，设备需要具与极好的抗振能力，且造型美观，防腐耐用。
与防爆扬声器配接可实现扩音功能高清液晶触摸屏智能调度台触摸屏数字调度台含高清晰度数字化全方位可视的液晶触摸屏和调度话机。
区段调度通信系统
区段调度通信系统1.区段调度通信系统（1）系统组成。
区段调度通信系统一般由数字调度主机、操作台、集中维护管理系统等组成。
①数字调度主机。
数字调度主机是为调度所和站场提供调度指挥的数字交换设备。
其主要功能为：网络和通道管理、组网、呼叫处理、交换及各种通信业务的综合接入。
数字调度主机为模块化结构设计，一般由电源模块、控制模块、交换模块、资源模块、时钟模块、接口模块组成。
②操作台。
操作台是调度（值班）员进行调度操作的终端设备。
调度（值班）员通过操作台上的按键进行各种调度操作，如应答来话、单呼/组呼/全呼用户、转移或保持来话、召集会议等。
操作台一般由键盘部分、显示部分、接口部分、控制部分、通话回路部分、电源部分和其他辅助功能部分组成。
③集中维护管理系统。
集中维护管理系统由一台或多台集中维护管理终端、打印机组成。
当系统有多台集中维护管理终端时，放置于主系统所在地的终端称为主维护管理终端，其他终端称为分维护管理终端。
该系统可对主系统和主系统管辖范围内的所有分系统进行集中的维护管理及监控，但主系统与分系统之间需通过2M数字通道相连。
（2）系统运用。
系统运用包括单机运用和多机组网综合运用。
①单机运用。
单机运用是指采用一套主机完成单一功能的通信设施，根据不同的需求，可在多种场合下使用。
作为固定交换机使用。
作为站场通信使用。
②多机组网综合运用。
多机组网综合运用是指采用一套主系统和若干套分系统组网，完成多种业务的通信设施。
区段调度通信系统就是一个典型的多机组网综合运用实例。
主系统放置于调度区段中心调度所或大型调度指挥中心，主要用于接入各调度操作台和各种调度电路，是整个系统的核心。
主系统由数字调度主机、调度操作台、集中维护管理系统和录音系统等组成。
分系统放置于调度区段管辖范围内的各车站，通过数字传输通道与主系统相连，主要用于接入车站操作台、远端调度分机、站间电话、区间电话和站场电话等。
分系统由数字调度主机和车站操作台等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调度通信系统
一、概述
高速铁路调度通信系统是高速铁路通信系统的主要核心子系统之一，是指挥高速铁路运输的重要基础设施，对高速铁路运输调度指挥及安全生产起着至关重要的作用。
为适应在高速铁路的GSM-R大环境下铁路有线及无线调度通信的统一要求，GSM-R调度通信系统中的固定用户接入系统（FAS）得到了广泛的应用。
FAS和数调是同一设备，只是在不同的使用场合，配置有所不同，称谓也就不同，与GSM-R网络互联的调度通信系统称为FAS，不与GSM-R网络互联的调度通信系统称为数调。
高速铁路的调度通信系统主要包括列车调度通信、客运调度通信、牵引变电调度通信、其他调度及区间通信、应急通信、施工养护通信等内容。
FAS系统能完成调度电话业务、车站电话业务、其他专用电话业务和站间行车电话业务。
二、数字调度通信系统的组成
GSM-R 系统主要由移动交换中心（MSC）、交换子系统（CSS）、基站子系统（BSS）、通用分组无线业务系统(GPRS)、移动智能网系统(IN)、固定接入交换机（FAS）、运行支持子系统（OMSC）、终端子系统等构成。
数字调度系统的组网方式：
1.数字环形
分系统分系统分系统2.星型方式
调度主系统
主/分系统
E1
E1E1
E1
主/分系统主/分系统主/分系统
三、设计方案
西宁至敦煌，拟设立6个调度台，分别为西宁、兰州、武威、张掖、嘉峪关和敦煌，并在兰州设立调度中心，以行车安全为核心，围绕安全、正点，通过各专业调度台，向基层站段发送调度命令。
1.组网方案
铁道部与兰州铁路局调度指挥中心之间的数字调度交换机设立干线调度通信网，采用星型连接的方式。
同时兰州局和相邻铁路局之间的数字调度交换机也用一条直达路由相连。
兰州与其他5个大站之间的数字调度交换机之间设立局线调度通信网。
采用星型连接方式。
调度区段与下属车站设立区段调度通信网。
采用2M 自愈环呈串联型逐站相连，每种调度业务占一个时隙。
兰州2M 铁道部
铁路局
西安2M
2. GSM -R 调度通信
GSM -R 调度通信系统主要是针对行进中的列车而言的。
在GSM -R 调度通信系统中，6大调度中心与下属各站之间采用光纤自愈环连接，车站与调度值班台采用E1电缆双冗余备份连接。
车站值班台通过2B+D 接口与FAS 相连，再通过30B+D 连接MSC 后连接基站，通过GSM -R 网络发布调度信息。
3. 分界点调度业务
当列车从西宁出发，由青藏局管段进入兰州局管段内时，青藏局调度主系统通过30B+D 通道与兰州局调度主系统互联，实现在调度分界点和交叉站的调度与站间通信业务。
4. 远距离调度通信
当牵引变电所、综合维修工区距离车站较远时，用ONU 通过2M 线接入SDH ，再使用光纤通信，接入车站分系统实现调度业务。
