泵宝水泵控制器说明书
水泵自动化控制系统使用说明书
水泵自动化控制系统使用说明书一、···················概述乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。
通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和KJ95监控系统的联网运行，实现地面监控。
基本参数：水泵：200D43*33台（无真空泵）扬程120 米流量288 米3/ 小时主排水管路直径200mm补水管路直径100mm水仓：3 个水仓深度分别为：3总容量：1800 米主电机：3*160KW 电压：AC660V启动柜控制电压：AC220V220变压器容量：1500VA二、系统组成本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。
参见“水泵控制柜内部元件布置图：。
1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95 分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。
其中，净化电源主要是提供一个稳定的交流220V电压给研华一体化工控机，以保证研华一体化工控机的正常工作，直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。
控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮，分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。
本控制柜共有40 个按钮，从按钮本身的工作形式来说这些按钮有两种，一种为瞬间式，即按钮按下后再松开，按钮立刻弹起，按钮所控制的接点也不保持；另外一种为交替式，即按钮按下后再松开按钮，按钮并不立刻弹起，而是再按一次后才弹起，按钮所控制的接点保持（如方式转换按钮、水泵选择按钮等）。
泵宝变频器BH386说明书V1.02
安装/调试/使用产品前敬请仔细阅读此说明书！ (V1.02版)注意事项！1、安装环境2、安装安全事项注意警告危险警告单相三相电压220V220V(240V)380V(415V)功率(KW)电流(A)电流(A)电流(A) 22-904530-1106037-1527545-1769055-21011075-30415293--176 110--210 132--253 160--304 200--380 220--426 250--465 280--520 315--585 355--650 400--725 450--8202.1 接线端子图2.1.1 (7.5KW及以下)主回路端子的功能说明如下：电源类型端子名称功能说明单相L1、L2单相电源输入端子U、V、W三相交流输出端子接地端子三相R、S、T三相电源输入端子P、PB外接制动电阻预留端子U、V、W三相交流输出端子接地端子第二章 配线端子名称功能说明R、S、T三相电源输入端子(+)、（-）外接制动单元预留端子(+)、PB外接制动电阻预留端子(11KW~18.5KW)P1、(+)外接直流电抗器预留端子(-)直流负母线输出端子U、V、W三相交流输出端子接地端子2.1.2 (11KW及以上)主回路端子的功能说明如下：2.4 外围电气选型指导：电压变频器功率空开(MCCB)(A)推荐接触器(A)推荐输入侧主回路导线(m㎡)推荐输出侧主回路导线(m㎡)推荐控制回路导线(m㎡)单相220V0.4KW1610 2.5 2.5 1.50.75KW1610 2.5 2.5 1.51.5KW201642.5 1.52.2KW322064 1.5三相380V 0.75KW1010 2.5 2.5 1.51.5KW16102.5 2.5 1.52.2KW1610 2.5 2.5 1.54.0KW251644 1.55.5KW322544 1.5 7.5KW403244 1.5 11KW634044 1.5 15KW634066 1.5 18.5KW1006366 1.5 22KW100631010 1.5 30KW1251001616 1.5 37KW1601001616 1.5 45KW2001252525 1.5 55KW2001253535 1.5 75KW2501605050 1.5 93KW2501607070 1.5 110KW350350120120 1.5 132KW400400150150 1.5 160KW500400185185 1.5注：表中参数仅供参考，不作为标准！2.5 外围电气使用说明：配件名称安装位置功能说明空气开关输入回路前端下游设备过流时分断电源接触器空开和变频器输入侧之间变频器通断电操作，应避免通过接触器对变频器进行频率上下电操作(每分钟少于二次)或进行直接启动操作交流输入电抗器变频器输入侧①提高输入侧的功率因数；②有效消除输入侧的高次谐波，防止因电压波形畸变造成其它设备损坏；③消除电源相间不平衡而引起的电流不平衡。

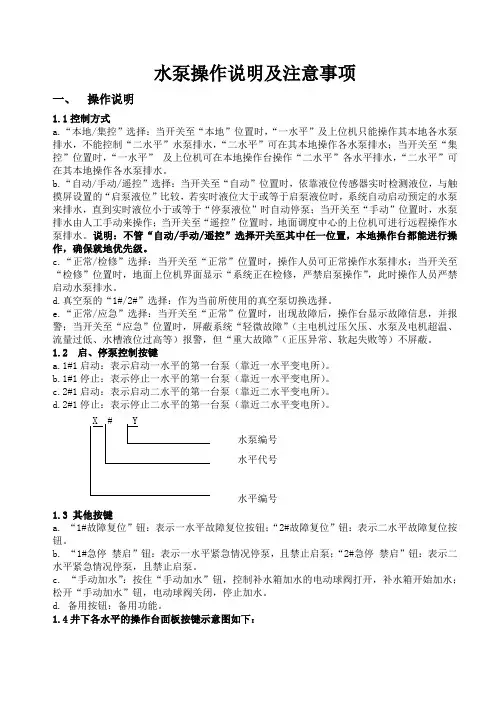

水泵操作说明及注意事项
水泵操作说明及注意事项一、操作说明1.1控制方式a.“本地/集控”选择：当开关至“本地”位置时，“一水平”及上位机只能操作其本地各水泵排水，不能控制“二水平”水泵排水，“二水平”可在其本地操作各水泵排水；当开关至“集控”位置时，“一水平”及上位机可在本地操作台操作“二水平”各水平排水，“二水平”可在其本地操作各水泵排水。
b.“自动/手动/遥控”选择：当开关至“自动”位置时，依靠液位传感器实时检测液位，与触摸屏设置的“启泵液位”比较，若实时液位大于或等于启泵液位时，系统自动启动预定的水泵来排水，直到实时液位小于或等于“停泵液位”时自动停泵；当开关至“手动”位置时，水泵排水由人工手动来操作；当开关至“遥控”位置时，地面调度中心的上位机可进行远程操作水泵排水。
说明：不管“自动/手动/遥控”选择开关至其中任一位置，本地操作台都能进行操作，确保就地优先级。
c.“正常/检修”选择：当开关至“正常”位置时，操作人员可正常操作水泵排水；当开关至“检修”位置时，地面上位机界面显示“系统正在检修，严禁启泵操作”，此时操作人员严禁启动水泵排水。
d.真空泵的“1#/2#”选择：作为当前所使用的真空泵切换选择。
e.“正常/应急”选择：当开关至“正常”位置时，出现故障后，操作台显示故障信息，并报警；当开关至“应急”位置时，屏蔽系统“轻微故障”（主电机过压欠压、水泵及电机超温、流量过低、水槽液位过高等）报警，但“重大故障”（正压异常、软起失败等）不屏蔽。
1.2 启、停泵控制按键a.1#1启动：表示启动一水平的第一台泵（靠近一水平变电所）。
b.1#1停止：表示停止一水平的第一台泵（靠近一水平变电所）。
c.2#1启动：表示启动二水平的第一台泵（靠近二水平变电所）。
d.2#1停止：表示停止二水平的第一台泵（靠近二水平变电所）。
水泵编号水平代号水平编号1.3 其他按键a. “1#故障复位”钮：表示一水平故障复位按钮；“2#故障复位”钮：表示二水平故障复位按钮。
智能水泵控制器说明书
智能水泵控制器 使用说明书● 安装使用产品前，请阅读使用说明书并妥善保管；● 控制器必须由熟悉低压电器技术的专业人员进行安装；● 进行安装、接线、拆卸、维护时必须断开电源；● 严禁通电状态下直接用手触摸带电元器件；● 控制器通电前必须进行可靠接地。
● 若使用发电机作控制器电源时，待发电机电源稳定后，才可给控制器通电！<一控二>智能控制器说明书水泵一 产品简介应用范围：适用于两台水泵（一控二）直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。
特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能更使供水系统的可靠性得到保障。
本机型通过连接与其配套的远程同步显示控制器，可实现远程监控，远程同步显示控制器可实时显示电压、电流等工况，并实现所有控制功能。
主要特征：手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护；可以实现液位、压力、浮球的自动控制，通过连接与其配套的远程同步显示控制器，可实现远程监控(RS485)，远程同步显示控制器上可实时显示电压、电流等工况，并实现所有控制功能<选配功能>。
技术参数：额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟（反时限特性—电流越大时间越短）干转故障恢复时间: 30分钟（手动），自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟（手动），自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间：2分钟（手动），自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1：1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离：1200米（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN one pair 20 AWG）液晶屏显示图注意：若遇雷雨天气，请务必关闭控制器输入电源注：高配机型具备：错相/三相不平衡/超温功能及故障干接点输出端口注：单相机型：无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。
泵宝水泵控制器说明书
泵宝水泵控制器说明书泵宝水泵控制器说明书目录1.产品简介1.1 产品概述1.2 产品特点1.3 技术规格2.安装与连接2.1 安装准备2.2 安装步骤2.3 连接电源2.4 连接水泵3.控制器功能说明3.1 启停控制3.2 压力控制3.3 流量控制3.4 故障保护3.5 远程监控4.操作指南4.1 开机与关机操作4.2 设置启停参数4.3 设置压力控制参数 4.4 设置流量控制参数 4.5 远程监控操作4.6 故障排除5.注意事项5.1 安全注意事项5.2 使用环境要求5.3 维护保养6.常见问题与解答7.附件附件1：产品安装示意图附件2：控制器接线图附件3：用户登记卡法律名词及注释：1.泵宝水泵控制器：指本文中所述的泵宝公司生产和销售的水泵控制器产品。
2.启停控制：指调控水泵启动和停止操作的功能。
3.压力控制：指根据预设压力范围，自动控制水泵启停的功能。
4.流量控制：指根据预设流量范围，自动控制水泵启停的功能。
5.故障保护：指当控制器检测到水泵或其他相关设备故障时，自动采取保护措施的功能。
本文档涉及附件：1.附件1：产品安装示意图附件1为泵宝水泵控制器的产品安装示意图，可供用户参考进行正确的安装操作。
2.附件2：控制器接线图附件2为泵宝水泵控制器的接线图，有助于用户正确连接控制器和水泵，确保正常使用和操作。
3.附件3：用户登记卡附件3为泵宝水泵控制器的用户登记卡，用户可填写相关信息，以便在需要维护或售后服务时提供准确的用户信息。
水泵操作说明书
水泵操作说明书1. 概述本操作说明书旨在为用户提供水泵的正确操作方法和安全使用指南，以确保水泵的性能和寿命。
2. 安全注意事项2.1 在使用水泵之前，请确保已经仔细阅读并理解本操作说明书中的所有内容。
2.2 在操作水泵之前，必须确保操作人员已经接受相关培训并熟悉水泵的各项功能和操作方法。
2.3 在进行任何维修和保养之前，必须先切断水泵的电源，并确保电源线已经拔掉。
2.4 在操作水泵时，应穿戴合适的防护设备，如手套、护目镜等，以防意外事故发生。
2.5 水泵安装位置应稳固，以免在操作过程中出现震动和倾斜，引发危险情况。
3. 操作步骤3.1 开启水泵3.1.1 检查水泵供电情况，确保电源良好连接。
3.1.2 打开水泵电源开关，并观察是否有正常的运转声音。
3.1.3 若水泵正常运转，即可进行下一步操作。
若异常，应立即切断电源并联系维修人员。
3.2 运行水泵3.2.1 在水泵正常运转的情况下，慢慢打开进水阀门，逐渐增加水流量。
3.2.2 观察水泵的工作状态，确保水泵没有异响或明显震动。
3.2.3 根据需要，可调节水泵的流量和压力，以适应特定的工作环境。
3.3 停止水泵3.3.1 当需要停止水泵时，首先关闭水泵的进水阀门。
3.3.2 等待水泵运转几分钟，以确保水泵内的水排空。
3.3.3 断开水泵的电源。
4. 维护保养4.1 定期检查水泵的电源线是否有破损或老化情况，及时更换。
4.2 清洁水泵的进水孔和出水孔，防止堵塞影响水泵的正常运转。
4.3 检查水泵的密封件，如有磨损或老化应及时更换，以保证密封性能。
4.4 定期检查水泵的过滤器，清洁或更换过滤器，确保水质不受污染。
4.5 在长时间不使用水泵时，应将水泵存放在干燥通风的地方，避免因潮湿引起的腐蚀和故障。
5. 故障排除5.1 若水泵无法启动，请检查电源是否正常连接。
5.2 若水泵工作时有异响或震动，请立即停止使用并联系维修人员。
5.3 若水泵泵水不畅或无法达到预期流量和压力，请检查是否有堵塞或泄漏的地方，并及时清理和修复。
(完整word版)水泵操作手册
操作手册一、触摸屏操作1、下面界面为提升泵操作界面a:自动运行：点击操作界面:手/自动-转换按钮，同时观察操作界面顶部是否显示自动，：当提升泵切换为自动时，系统会根据生化池是否需进水来自动开启能自动开启的泵进行上水。
水位设置：当水位高于开泵水位时，电脑会自动开启水泵上水，当水位低于最低水位时电脑会停止运作的水泵进入等待状态。
请设置合适的水位，以免影响系统工作浮球开关：当水位低于浮球关泵时，系统会停止工作，浮球开关是超低水位，请设置合适的浮球开关位置。
水泵选择：在自动状态下可以选择开两个泵和开一个泵点击：水泵选择。
检修：在自动状态下，当某一台泵出现故障时，系统会自动开启没故障的泵，检修时请切断电源并把现场转换按钮转到手动，检修完毕后请在任何一个操作界面上点击：复位：按钮，此泵将自动进入后备自动运行状态。
b:手动运行：点击操作界面:手/自动-转换按钮，同时观察操作界面顶部是否显示手动点击：手动/设置-按钮进入以下操作菜单a:在这个菜单里点击相应的按钮，可以启停任何一台设备，并且可以同时启停多台设备，启动时请考虑其他设备和安全性，以免引起设备损坏在上面操作界面点击上一页，返回整体监视界面点击下一页将进入下一菜单在此菜单可设置格栅和压榨机运行时间及停止时间。
并且可以在手动状态可以任意启停设备。
自动操作：手自动操作可以使系统进入自动和手动状态。
在旋流沉沙池界面可以观察细格栅前后液位以及设备运行状态，并且可以观察到巴士流量计瞬时流量和累计流量（流量计误差在5%）手自动操作可以使系统进入自动和手动状态。
手动操作：点击-手自动操作-按钮进入手动状态，点击手动/设置-按钮在此界面可以设置格栅压榨和鼓风砂水等设备的自动运行时运行和停止时间罗茨鼓风机房自动运行：一、当生化池需要鼓风时在界面上方会显示出：需开风机指令点击-手/自动转换按钮-系统将进入自动状态开启风机警戒风压：点击警戒风压可设置管道最高风压值，当管道风压超过设定警戒风压时，放空阀会自动打开，当风压正常时系统会自动关闭放空阀，放空阀要时常检查，以免出现事故轮换使用风机：设置风机切换时间可以按一定的时间轮流运行检修：检修风机时切断电源即可检修不影响系统工作，系统会自动开启备妥的风机设置风机转速：点击手动/设置按钮-设定鼓风机最高转速（最高转速不能超过50hz）手动操作:手动操作具有一定危险性，点击手动/设置-按钮进入下面手动操作界面a:点击相应按钮即可启停任何设备，并且可以同时启停多台设备注意：启动风机时请观察风机阀门-放空阀-生化池进气阀开度，以免损坏设备。
消防泵控制器使用说明书
消防泵控制器使⽤说明书电动消防泵控制器使⽤说明书⼀、概述：电动消防泵控制器是依据国标GB21208-2007、针对国消防泵使⽤的实际情况开发的⼀种专⽤、智能型控制器。
⼆、功能特点：1.功能描述1.1 系统状态的实时显⽰：当前使⽤的电源类型、泵状态、电压状态、电流状态以及后备电源类型；1.2 参数可设置：过压、⽋压、系统密码、消防泵参数、ATSE⾃复延时时间、消防泵⾃动停⽌时间、消防泵类型、后备电源类型、时间⽇期、周测试时间等可以同过⾯板上的按键进⾏设置；1.3 系统故障报警：当出现过压、⽋压、断相、错相、堵转、ATS切换失败、通信失败、泵状态异常等故障时，通过显⽰屏界⾯实时提⽰、蜂鸣器鸣叫、声光报警器以及led灯点亮的⽅式进⾏报警；1.4 周测试功能：设定好测试时间后，系统⾃动每周测试⼀次消防泵，并可⾃动判别消防泵能否正常启动；1.5 电源切换功能：当⼀路电源出现故障时，⾃动切换到另⼀路电源；1.6 实时采集、显⽰常⽤和备⽤电源的三相电压及⼲路电流；1.7 泵异常情况处理：能⾃动识别泵异常启动、异常停⽌；1.8 泵的紧急启动和紧急停⽌功能：出现紧急情况时，可对消防泵进⾏紧急启动和停⽌；1.9 泵的启动互锁：泵⼿动启动或紧急启动时，系统在软件和硬件上采⽤了互锁控制，保证任何时候只有⼀个泵运⾏；1.10当发⽣过载、堵转或短路情况时，系统会按照标准要求进⾏保护；1.11⽇历功能：显⽰当前的时间，并可随时修改；1.12 具有远程启动和远程报警功能。
1.13 具有软件复位功能；1.13 带有485通信接⼝，可通过该通信接⼝对各参数进⾏设定和修改，也可进⾏远程监测和控制（此功能有待完善）。
2.特点2.1通过⾼亮的LED灯显⽰故障，保证⽕灾发⽣时，⼈能在烟雾中清楚识别；2.2系统操作有A、B两种操作级别，⼿动和外部操作等A操作级别⾼于⾃动操作等B操作级别；2.3控制发电机的继电器与常⽤电源联锁，保证常⽤电源出现故障后，系统⾃动启动发电机；2.4控制器外部装有⼿柄和按钮，操作⼈员可以很⽅便的进⾏柜外操作；2.5⾃动定期检测消防泵和线路的好坏，可有效保证⽕灾发⽣时不出现泵不能启动的情况；2.6清晰迷离的⼈机界⾯，采⽤192*64⼤屏幕液晶中⽂显⽰，设置参数可以很⽅便的通过按键进⾏操作；2.7采⽤AC23级别的隔离开关，可在柜外进⾏带电操作；2.8各继电器的输出和开关的接线进⾏了互锁设计，保证不会同时启动两台消防泵；2.9控制器采⽤特种电线进⾏接线，使控制柜具有体积⼩、结构紧凑、安装⽅便、电线使⽤寿命长等特点；2.10采⽤电机保护型的断路器，对泵出现的短路故障能进⾏实时保护；2.11时间⽇期的设置能⾃动判断是否越界；2.12柜外装有模拟开关，可⽅便地演⽰控制器的电源切换功能；2.13⽕灾发⽣时，⾃动退出测试模式，保证了“消防优先”的原则；2.14⼤功率消防泵可以采⽤降压启动的⽅式，减⼩泵启动时对电⽹的冲击；2.15只需简单地更换直接启动或降压启动装置，就可实现消防泵控制器两种启动⽅式的转换三、主要技术指标：1.符合标准GB16806-2006 消防联动控制系统GB21208-2007 低压开关设备和控制设备-固定式消防泵驱动器的控制器2.设定技术参数说明：ATSE切换延时时间：两路电源均正常时，从备⽤电源切换到常⽤电源的延时时间；泵⾃动停⽌时间：泵⾃动运⾏后，⾃动停⽌所需的延时时间；3.主要器件参数4.其他参数⼯作电源：三相四线制，相电压AC220V MCU控制部分电源功耗：<1W⼯作温度/存储温度：-5℃～45℃液晶分辨率：192*64防护等级：IP31⼆次电流输⼊：5A/2mA四、安装接线：1、安装注意事项1.1电⽓环境■外部接线时，注意强电信号与弱电信号分开⾛线；■输⼊电源的电压波动围必须⼩于仪表的容限，尤其是在⽤户定制电源的情况下；1.2⽓候环境■周围环境没有滴⽔，⽓温不超过-5℃～45℃，且24h平均温度不超过+35℃；■安装地点海拔不超过2000⽶；■当⽔压驱动控制器⽤于户外时，管道中的⽔温不低于+4℃；■相对湿度<90％；1.3运输与存储环境■本产品运输时，需在包装条件下进⾏，运输和拆封过程中不应收到剧烈震动和冲击。
