故障波形分析工具使用说明书
故障诊断工具使用指南
故障诊断工具使用指南一、引言故障诊断工具在现代社会中扮演着重要的角色，它们能够帮助我们快速、准确地定位和解决各种设备和系统的故障。
本文将为您介绍故障诊断工具的使用指南，帮助您更好地利用这些工具解决问题。
二、故障诊断工具的分类故障诊断工具可分为硬件工具和软件工具两大类。
硬件工具包括万用表、示波器、电源供应器等，而软件工具则包括故障码读取软件、数据分析软件等。
三、使用故障诊断工具的基本步骤1. 确定故障现象：首先，需要准确描述出现的故障现象，例如设备无法启动、系统崩溃等。
这有助于我们选择合适的故障诊断工具。
2. 选择合适的工具：根据故障现象，选择适合的故障诊断工具。
例如，如果需要检测电路中的电压波动，可以选择示波器进行测量。
3. 连接设备和工具：将故障诊断工具与需要诊断的设备进行连接。
确保连接正确，以避免误诊。
4. 运行工具并分析数据：启动故障诊断工具，并根据其使用说明进行操作。
收集并分析相关数据，以便进一步确定故障原因。
5. 解决问题：根据故障诊断结果，采取相应的措施解决问题。
这可能包括更换故障部件、修复电路等。
四、常见故障诊断工具的使用技巧1. 万用表的使用技巧：在使用万用表时，应注意选择正确的测量范围和测量模式。
同时，要确保测试点与设备断电并处于安全状态。
2. 示波器的使用技巧：使用示波器时，需要正确设置时间和电压的刻度，以便观察波形。
此外，还应注意选择合适的探头和连接方式。
3. 故障码读取软件的使用技巧：在使用故障码读取软件时，需要根据设备的品牌和型号选择相应的软件，并按照软件的操作指南进行操作。
4. 数据分析软件的使用技巧：使用数据分析软件时，需要熟悉软件的功能和界面，能够正确导入和分析数据，并根据分析结果做出合理的判断。
五、故障诊断工具的注意事项1. 安全第一：在使用故障诊断工具时，要确保自身安全，并遵守相关的安全操作规程。
2. 仔细阅读说明书：在使用故障诊断工具之前，务必仔细阅读工具的使用说明书，了解其功能和使用方法。
示波器使用方法说明书
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。
2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。
2. 调整水平扫描控制，使波形在屏幕上水平移动。
3. 调整垂直幅度控制，使波形在屏幕上垂直移动。
4. 调整触发控制，使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。
2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。
3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。
2. 遵循电路安全操作规范，避免触电和短路等事故发生。
3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。
4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。
2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。
3. 若问题仍未解决，请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。
示波器简易使用说明
示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。
下面是示波器的简易使用说明。
1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。
通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。
2.打开示波器：在接好电路后，打开示波器的电源开关。
等待示波器启动，并确保示波器显示屏亮起。
3.调整示波器设置：示波器的设置包括时间和幅度的测量。
通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。
-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。
可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。
一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。
-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。
可以通过旋转垂直灵敏度控制旋钮来调整幅度。
它控制着显示上下移动的波形的垂直高度。
- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。
触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。
如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。
-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。
4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。
5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。
-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。
通过按下自动测量按钮，示波器将自动计算并显示这些参数。
-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。
这对于需要长时间观察波形并进行比较分析的应用非常有用。
-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。
故障录波分析系统使用说明书
故障录波分析系统使用说明书一、概述故障录波分析系统主要功能是对保护单元中保存的故障录波数据进行处理和分析。
具体功能有故障点的选择、各通道数据的波形显示、波形的谐波分析、差分分析、向量分析、阻抗分析以及保护特性分析等。
波形、差分、向量、阻抗和保护特性等分析都要求用图形显示。
二、基本功能2.1数据读取及格式转换系统读取从保护测控单元储存内存中的故障录波数据直接导出的文本文件，该文件最大可储存10次录波数据，每次录波数据最大可记录26个测量通道数据。
系统每一次录波数据可以转换为电力系统暂态数据交换（COMTRADE）共用格式。
下图所示是各通道曲线设置窗口，可以设置各通道的名称、系数、比例等属性。
2.2波形显示显示录波数据的瞬时数据曲线，以及分析后的差分曲线以及数据基波曲线。
曲线的颜色、比例都有可以调整。
还可以选取需要显示的曲线，简单方便，直观形象。
波形显示窗口还给用户提供故障线和观察线的选定和显示功能。
用户只要在波形上双击故障点坐标，波形上即会显示出一条黄色竖形的故障线；当用户按住鼠标左键在波形上移动时波形上会显示出两条浅蓝色的观察线，靠近鼠标下面的实线与左边的虚线之间的时间间隔为一个周期，此时观察谐波分析或者向量分析的数据是以实线所表示的时刻为准。
另外，在系统状态栏中还显示了观察实线的采样点及该点距离故障线的时间间隔。
2.3差分分析差分是指将每个当前采样点数据与前一采样点之差组成新的数列，分析该数列的基波幅值和相位。
差分分析结果可以在基本信息窗口显示或者向量显示。
2.4谐波分析谐波分析是运用傅里叶级分解原理离散分析方法，得到直流分量、基波分量、2次谐波、3次谐波一直到20次谐波分量。
谐波分析结果显示时，可以显示各分量的幅值、相位以及高次幅值占基波幅值的百分比。
2.5向量分析向量分析是根据各道通波形的基波分量以及其差分分量的幅值和相位在向量坐标系中作向量图，提供电压组(Ua、Ub、Uc)和电流组(Ia、Ib、Ic)两组6个向量以及向量之间的计算(Uab、Ubc、Uca、1U0、2U0、3U0、Iab、Ibc、Ica、1I0、2I0、3I0等)向量。

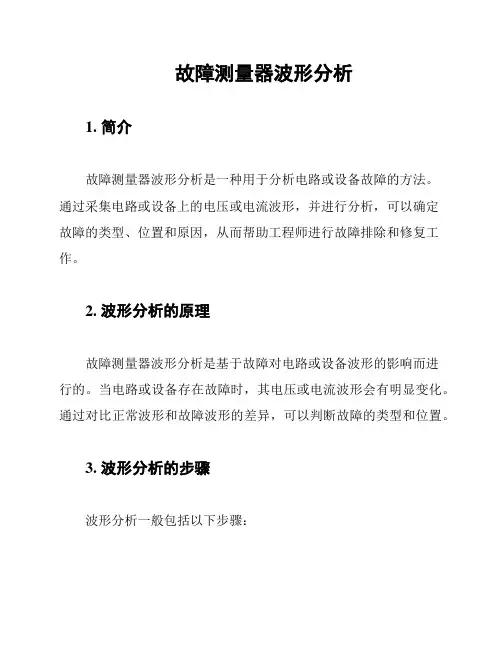

故障测量器波形分析
故障测量器波形分析1. 简介故障测量器波形分析是一种用于分析电路或设备故障的方法。
通过采集电路或设备上的电压或电流波形，并进行分析，可以确定故障的类型、位置和原因，从而帮助工程师进行故障排除和修复工作。
2. 波形分析的原理故障测量器波形分析是基于故障对电路或设备波形的影响而进行的。
当电路或设备存在故障时，其电压或电流波形会有明显变化。
通过对比正常波形和故障波形的差异，可以判断故障的类型和位置。
3. 波形分析的步骤波形分析一般包括以下步骤：- 采集波形数据：使用故障测量器采集电路或设备上的电压或电流波形数据。
一般可以通过连接探头或传感器来实现。
采集波形数据：使用故障测量器采集电路或设备上的电压或电流波形数据。
一般可以通过连接探头或传感器来实现。
- 显示波形图：将采集到的波形数据显示在波形分析软件或示波器上。
确保波形图的清晰可见，并能准确反映电路或设备的波形变化。
显示波形图：将采集到的波形数据显示在波形分析软件或示波器上。
确保波形图的清晰可见，并能准确反映电路或设备的波形变化。
- 比较正常与故障波形：将正常波形和故障波形进行比较。
分析波形之间的差异，包括振幅、频率、相位等方面的变化。
比较正常与故障波形：将正常波形和故障波形进行比较。
分析波形之间的差异，包括振幅、频率、相位等方面的变化。
- 确定故障类型和位置：根据波形差异分析结果，确定故障的类型和位置。
例如，如果波形出现明显的谐波成分，可能意味着存在电源滤波器故障。
确定故障类型和位置：根据波形差异分析结果，确定故障的类型和位置。
例如，如果波形出现明显的谐波成分，可能意味着存在电源滤波器故障。
4. 波形分析的应用故障测量器波形分析在电力系统、电子设备、工业自动化等领域有广泛应用。
例如：- 在电力系统中，波形分析可用于检测电力质量问题，如电压波动、电流谐波等。
- 在电子设备中，波形分析可用于识别电路元件故障、时钟信号失真等问题。
- 在工业自动化中，波形分析可用于监测传感器信号、控制器输出等，并判断是否存在故障或异常情况。
中元华电ZH-5故障录波器技术使用说明
武汉中元华电科技股份有限公司
Wuhan Zhongyuan Huadian Science &Technology Co., Ltd
文档历史记录
历史记录
修改历史记录
序号 01 02 03
日期 2009.2.18 2009.4.09 2009.8.10
5. 技术指标 ......................................................................................10
5.1. 输入信号 ................................................................................................... 10 5.2. 性能指标 ................................................................................................... 10 5.3. 稳态连续记录 .............................................................................................11 5.4. 时钟及同步精度..........................................................................................11 5.5. 基于 IEC61850 的录波装置模型和通信规约 ...............................................11 5.6. 通信接口和规约..........................................................................................11 5.7. 3/2 接线......................................................................................................11 5.8. 主变录波 ................................................................................................... 12 5.9. 数据格式 ................................................................................................... 12 5.10. 抗电磁干扰能力...................................................................................... 12 5.11. 供电电源 ................................................................................................ 12
关于ZH-5型故障录波器的一些基本操作说明
ZH-5嵌入式电力故障录波分析装置精简板使用说明书此精简版说明主要是为了方便用户使用，主要从以下7个常见功能的使用方法做个简单的介绍：一、前面板指示灯的各种状态的简单说明：运行灯：绿色，正常运行时，每秒钟闪烁1次；装置死机时，不闪烁；装置掉电时，不亮。
故障灯：红色，装置故障时亮；装置正常时，熄灭。
录波灯：橙色，装置启动录波时亮，录波复归后熄灭。
对时灯：橙色，装置每次收到GPS对时信号时闪烁一次，如果没有收到GPS对时信号，则熄灭。
装置在启动过程中，这些指示灯会全亮，以测试指示灯是否损坏，这是正常现象。
二、历史录播查询历史录波查询用户可输入不同的时间段、故障类型和跳闸相别，来检索录波数据。
双击列表中的条目，可以调用波形查看和分析软件打开此数据。
三、实时波形检测上图左侧为实时波形监视页面，用户可通过下拉列表选择监视的通道或一次设备。
如果信号太小或太大，需要垂直放大或缩小显示，可点击“设置显示比例”，设置界面如右图，可通过设置各种信号的峰值在垂直方向上放大或缩小图形。
如果某类信号禁止设置，则表明当前没有监视此类通道。
用户可用鼠标单击快捷工具栏的“暂停实时波形监视”按钮使之处于按下状态，则本页面停止刷新，保持不变；再次单击此按钮，按钮弹起，则取消暂停，波形图重新开始刷新。
用户也可按下“显示一次值”按钮以一次值显示当前值，弹起则显示二次值四、修改配线配置母线点击右侧“添加母线/电压组”可弹出以下界面配置母线参数。
配置线路点击右侧“添加线路/电流组”可弹出以下界面配置线路参数。
线路阻抗参数是一次侧物理参数，对于输电线，必须正确填写，否则影响故障测距；对于不需要测距的成组电流，可将线路类型设为“其它”。
对于3/2接线的线路且接入的是开关电流，请选中“3/2接线且接入开关电流”，这样该线路就可以关联2组TA（通常是断路器电流），且可以配置TA极性。
线路电流是两组TA的矢量和。
这种线路同普通线路一样可以进行故障测距。
故障录波分析系统使用说明书
故障录波分析系统使用说明书一、概述故障录波分析系统主要功能是对保护单元中保存的故障录波数据进行处理和分析。
具体功能有故障点的选择、各通道数据的波形显示、波形的谐波分析、差分分析、向量分析、阻抗分析以及保护特性分析等。
波形、差分、向量、阻抗和保护特性等分析都要求用图形显示。
二、基本功能2.1数据读取及格式转换系统读取从保护测控单元储存内存中的故障录波数据直接导出的文本文件，该文件最大可储存10次录波数据，每次录波数据最大可记录26个测量通道数据。
系统每一次录波数据可以转换为电力系统暂态数据交换(COMTRADE )共用格式。
下图所示是各通道曲线设置窗口，可以设置各通道的名称、系数、比例等属性。
2.2波形显示显示录波数据的瞬时数据曲线，以及分析后的差分曲线以及数据基波曲线。
曲线的颜色、比例都有可以调整。
还可以选取需要显示的曲线，简单方便，直观形象。
波形显示窗口还给用户提供故障线和观察线的选定和显示功能。
用户只要在波形上双击故障点坐标，波形上即会显示出一条黄色竖形的故障线；当用户按住鼠标左键在波形上移动时波形上会显示出两条浅蓝色的观察线，靠近鼠标下面的实线与左边的虚线之间的时间间隔为一个周期，此时观察谐波分析或者向量分析的数据是以实线所表示的时刻为准。
另外，在系统状态栏中还显示了观察实线的采样点及该点距离故障线的时间间隔。
事之拌⑹ 妇护工具① 帮脉少tflQQl^in^Oal^l ? ：釆拝点、丹iti-26.9ms 邂2.3差分分析差分是指将每个当前采样点数据与前一采样点之差组成新的数列，分析该数列的基波幅值和相位。
差分分析结果可以在基本信息窗口显示或者向量显示。
讨散障录破分gift障录破J J I叭hl.iwd)-[曹輿glJt]-\n\x|典立忡日曲掀帮肋®(^|GIQ|^||$0ai^|-?圍尿噺商背顫芭第4：且亘第5®直片第E更道新虽直｛/^i\/7卜丿i^Xx:-■ - -ji ■■ •第迪誉・「\刀八-\yI2.4谐波分析.显齐莊绽Q编小固恢角玖抽才茎週相便修專时值|差分帖信|洼分相仕第:通道272. 0022. 1035. T1res. 94-mo. os颗通道-160. 00282.08-101. 632H.2S2SD. 417] , 9G第3通道-113. CO262.88133.73-260.1E245. 21W 55第湎苴违00；58-173 (19 5 10 2 53 f 47第5通道25895 0J25851. 1520.085329.7325108.80-J65. 37第龍道-15601.302B565.59139T6. 27244E9.4T73. 14弟”通道-10139.0025毗TT£31.41-三以H甜立盒册V 32第砸道2^691 03Z57O1. JS Z0. 0343T3.T224925.54-165. 41删1道0.00 1 2€53. 1S-10 S3 2. 96-102. '2丄船林曲谐波分析是运用傅里叶级分解原理离散分析方法，得到直流分量、基波分量、2次谐波、3次谐波一直到20次谐波分量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统故障波形分析工具使用说明书版本<1.0>修订历史目录1 概述2. 界面介绍1.1. 概述1.1.1.使用范围《故障波形显示分析程序》项目设计生成故障波形的显示分析程序。
提供给电力系统分析人员和一般技术人员一个离线的软件工具，用于显示故障波形、分析故障、打印波形及分析结果。
可以单独使用，或与故障录波系统、保护分析系统、监控及自动化系统配合使用。
1.1.2.版权本软件由南京南瑞继保电气有限公司自主开发，版权属南瑞继保电气有限公司所有，用户具有使用权。
用户在使用中遇到任何问题，请与南京南瑞继保电气有限公司联系。
1.1.3.功能简介电力系统故障波形分析工具包括波形文件操作、波形显示与打印、波形分析功能、公式计算以及分析结果数据显示等部分组成。
波形文件操作包括文件打开、保存、格式转换、文件合并几个功能。
波形显示与打印包括波形浏览、缩放、数值察看、标注、波形画面复制以及打印设置、打印预览、打印等功能。
波形分析功能包括波形导出、故障测距、故障选线、谐波分析、功率分析、阻抗分析以及序分量分析等功能，波形分析功能可通过增加新的分析插件来扩充新的波形分析功能。
公式计算功能可通过公式将选择的通道通过计算生成新的波形输出。
计算公式可以扩充。
分析结果采用列表、极坐标、直角坐标、柱状图、饼图以及文本等方式来显示分析结果。
本书将详细介绍以上功能的使用方法。
1.1.4.系统文件以及环境参数设置系统要求将执行文件的当前目录设置在操作系统的环境参数COMTRADEPATH中。
在Windows操作系统中，如果当前路径为：E:\WaveAna\bin，则必须在系统的环境变量中添加一个环境变量COMTRADEPA TH,值为: E:\WaveAna\bin\。
注意：值中最后的斜杠“\”必须写上。
在Unix操作系统中，如果当前路径为：\user\ems\WaveAna\bin，则必须在系统的环境变量中添加一个环境变量COMTRADEPATH,值为: \user\ems\WaveAna\bin\。
注意：值中最后的斜杠“\”必须写上。
在执行文件所在目录中（如E:\WaveAna\bin）,必须有如下几个文件：allplugin.setCurveAlgorithm.set如果没有，则分析功能无法使用.1.2. 使用说明1.2.1.主界面介绍主界面是给用户提供一个调用各个模块的操作入口，采用传统的菜单、工具栏、状态栏、浮动窗口和多文档的界面风格，多文档界面显示原始波形和经过分析生成的1-8号页面波形。
通过菜单、工具栏或快捷菜单可方便的选择各种功能进行分析。
1.2.2.文件操作1.2.2.1.打开波形文件选择菜单“打开”或工具栏按钮，打开波形文件，弹出如下的打开文件对话框。
选择录波波形中的数据文件（*.DAT），即可打开波形文件。
1.2.2.2.路径和最近打开的历史文件列表文件打开后下次再次打开时能够记录上次的路径，下次调用波形打开对话框时就采用该路径。
记录最近打开的十个波形，通过“文件” “最近打开文件”,可以快速打开最近的打开过的波形文件。
1.2.2.3.波形的保存原始的波形文件不能修改，所有的修改只能另存为另外一个文件。
保存时不能覆盖已有波形。
如果发现有重名波形文件，则提示输入新名称。
1.2.2.4.波形另存1.2.2.5.波形文件转换选择菜单中“波形转换”项即可打开波形文件转换对话框。
如下图所示：从界面中选择需要转换的源文件和转换输出文件，并从源波形的通道列表中选中需要转换并输出到新波形文件中的通道，选择“转换”按钮，将进行转换，转换完成之后提示转换完成，并自动保存转换后的输出文件。
波形转换的参数有转换输出波形格式、采样分辨率，起始时间以及波形持续时间。
这些参数可以通过“保存参数”按钮保存为一个*.attr的属性文件中，在需要时可通过“读入参数按钮”来导入原来存好的波形转换参数。
1.2.2.6.波形文件合并选择菜单中的“波形合并”项即可进入波形合并界面，如下图所示：文件合并是将两个录波波形中的录波通道合并形成一个新的波形，以便于对故障过程进行更全面的分析。
文件合并提供这样的一些设置，首先，是对两个波形进行合并，并波形的通道进行有选择性的合并，每个通道合并后的名称可以重新命名；其次合并的策略包括启动时的启动点校正和启动点不校正、时间段采用重叠的时间段、第一波形时间段、第二波形时间段和自定义时间段。
第三，合并后波形文件格式和分辨率。
启动点策略包括启动点校正和启动点不校正是针对故障点处理的策略，针对同一故障的不同的波形，由于录波装置时间上的差别，可能导致两个波形故障点时标不一样，为了反应实际情况，可采用启动点校正，将第二个波形的所有点时标平移使得其启动点时标与第一个波形的启动点时标一致。
当然，也可以不用作这种处理，那么请选择启动点不校正。
时间段策略有四种：重叠时间段，表示输出波形时间段选取两个波形时间段的重叠部分；第一时间段，表示输出波形时间段选取第一个波形的时间段；第二时间段，表示输出波形时间段选取第二个波形的时间段；自定义时间段，表示输出波形时间段由用户在界面中输入的“起始时间”和“持续时间”来决定。
设置好合并参数后，点击“合并”即可进行波形合并，并提示完成，自动保存合并后的输出波形文件。
合并参数可通过“保存参数”保存进属性文件，并通过“载入参数”读入原有的合并参数。
1.2.3.波形显示与打印1.2.3.1.波形显示打开一个波形文件后，界面将自动显示波形。
打开一个波形后，波形自动显示为六个区域、4条竖直的时标线（如上图）。
通过菜单或工具栏可显示出信息窗口。
1.2.3.1.1.六个区域●模拟通道波形区●状态量通道模型区●模拟通道名称区●状态量通道名称区●时间轴区●状态区模拟通道波形区显示所有模拟通道波形和模拟波形的标签，默认为所有通道波形等高，在该区移动时标线旁显示各个通道的瞬时值。
状态量通道波形区显示所有状态量通道的波形和状态波形的标签，0为水平线，1显示栅状块。
在该区，第二时标线旁显示各个状态量通道的状态值。
模拟量标尺区显示各个模拟通道的名称、标尺最大刻度以及纵坐标轴。
通过修改标尺的最大刻度可以放大缩小波形；通过左（右）键点击纵坐标顶点可以改变该通道的显示区域大小。
其颜色于对应的模拟通道波形颜色一样。
状态量通道用于显示各个状态量通道名称，其颜色于对应的状态通道波形颜色一样。
时间标尺区显示各个采样点的相对时间。
状态区显示当前波形的起始时间、触发时间、Ｃ线时间（点）、Ｂ线时间（点），ＢＣ线的间隔时间(点)1.2.3.1.2.时标线●0时标线●当前时标线（Ｃ线）●游标线●基准时间线(Ｂ线)1.2.3.1.3.信息窗口通过菜单或工具栏，调出信息显示窗口。
或信息显示窗口如下所示，主要显示每个采样时刻各模拟通道的瞬时值、有效值、相角预计基波频率。
1.2.3.1.4.显示数值类型切换通过工具栏或菜单切换显示的数值类型：原始值、一次值，二次值。
工具栏菜单1.2.3.1.5.Ｂ线和Ｃ线的移动在时间区有Ｂ线和Ｃ线的按钮，用鼠标按住并移动，就可以移动Ｂ线和Ｃ线的位置。
1.2.3.1.6.移动线的微调通过工具栏或菜单或快捷健LEFT/Right来微调移动线的位置。
每次移动一个采样点。
工具栏菜单快捷键Left或Right1.2.3.1.7.多波形显示●可以同时打开多个波形，分多窗口显示●平铺、水平层叠、垂直层叠1.2.3.2.波形显示操作1.2.3.2.1.波形显示属性设置选择菜单“显示”－>“显示属性”，将显示“波形显示属性设置”对话框，在其中可以设置波形的显示属性。
1.2.3.2.1.1. 在线语言切换“文件”菜单“语言选项”,弹出如下界面，选择语言后，立即更改显示。
1.2.3.2.1.2. 显示参数配置选择菜单“显示”－>“显示参数配置”，将显示“波形工具配置”对话框，在其中可以设置波形的显示属性。
可配置的内容：●线和网格显示●波形显示；●分析选项●语言1.2.3.2.1.3. 界面颜色配置选择菜单“显示”－>“界面颜色配置”，弹出界面颜色配置窗口。
1.2.3.2.1.4. 模拟通道显示选择菜单“显示”－>“模拟量通道信息”上图显示模拟通道显示参数设置，其中可以修改各个通道的颜色、线型、线宽、分组等值。
1.2.3.2.1.5. 状态量显示选择菜单“显示”－>“状态量通道信息”。
图中显示状态量通道显示参数设置，其中可以修改各个通道的颜色、线型、线宽、分组等值，其中分组值小于0不显示。
1.2.3.2.1.6. 模拟量分组显示（叠加显示）选择菜单“显示”－>“模拟量分组”，弹出模拟量分组对话框。
模拟量分组如上图所示。
默认情况为每个通道为一个组。
同一个组显示时在叠在一起显示，共用一个坐标轴。
下图所示为一种分组后显示的效果：【叠加显示快捷方式】可以在模拟通道名称区用鼠标拖拽一个通道到另一个通道上，形成叠加显示。
1.2.3.2.1.7. 状态量选择显示选择菜单“显示”－>“模拟量分组”，弹出模拟量分组对话框。
上图所示为状态量选择显示的设置界面，左侧状态量列表为不显示的状态量通道，右侧显示列表为将被显示的状态量通道。
【选择显示快捷方式】可以在状态通道名称区用鼠标拖拽一个通道出名称区，则该通道不显示。
1.2.3.2.1.8. 单个通道的颜色设置选中某个通道，从显示区的右键菜单中选择“颜色设置”。
1.2.3.2.1.9. 单个通道的线型设置选中某个通道，从从显示区的右键菜单中选择“线型设置”。
1.2.3.2.1.10. 恢复通道默认设置选择菜单“显示”－>“恢复通道默认设置”，则将模拟量、状态量的分组、颜色、线型、线宽等恢复为默认状态。
1.2.3.2.2.缩放功能波形缩放功能包括：1.2.3.2.2.1. 时标放大缩小有三种方法来对波形在时间轴上进行放大缩小：操作菜单“显示”→“放大时标”和“缩小时标”；工具栏的按钮；快捷键PageUp和PageDown。
在放大缩小过程中，保持当前点始终在显示区。
1.2.3.2.2.2. 模拟量整体波形放大缩小有四种方法来对模拟量波形在纵向的显示区域进行放大缩小：操作菜单“显示”→“波形放大”和“波形缩小”；工具栏的按钮；快捷键Up和Down；通过左键或右键点击某个模拟量标尺的顶点可以改变该模拟通道显示区大小。
1.2.3.2.2.3. 状态量整体波形放大缩小有三种方法来对状态量波形在纵向的显示区域进行放大缩小：操作菜单“显示”→“状态量放大”和“状态量缩小”；工具栏的按钮；快捷键Left和Right。
1.2.3.2.2.4. 名称区整体放大缩小有三种方法来对状态量波形在纵向的显示区域进行放大缩小：操作菜单“显示”→“名称区放大”和“名称区缩小”；工具栏的按钮；快捷键Home和End。
