3LCD投影机光路清洗

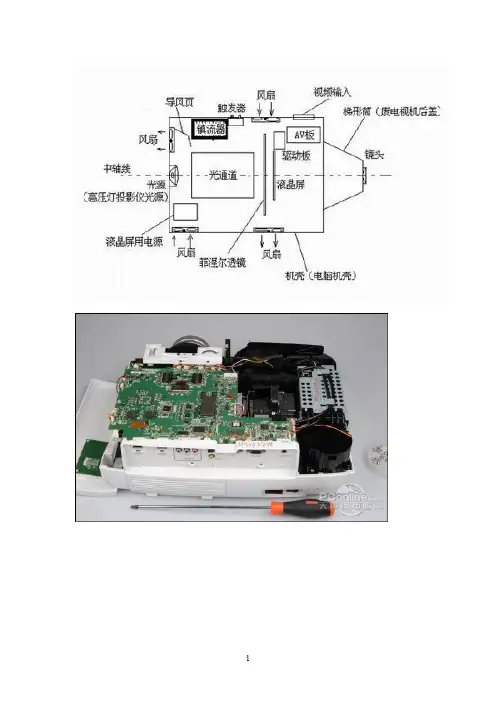

投影仪安装清洗和拆卸
拆解后笔者发现爱普生TW3500投影机内部各个细节部分粘连均较为紧密细致，用料也较足，特别是各个光学部件相隔的空间均采用黑色纸片进行遮挡，最大限度的降低了对画面的影响。
爱普生TW3500投影机采用超大的风扇也给笔者留下了深刻的印象，爱普生官方宣称这款投影机运行之时噪音仅为22分贝，这和其采用的超大号风扇是分不开的。
众所周知，相同的条件下，大号风扇散热效率更高，也在一定程度上减少了噪音。
爱普生TW3500投影机使用的是200W UHE灯泡，原装灯泡市场价为2500元左右，灯泡在标准亮度模式下寿命为4000小时，折合使用成本来看，每小时使用成本为0.6元左右，尚在普通消费者接受的范围之内。
当然，通过上图我们也可以看到TW3500投影机的灯泡采用了防尘设计，保证其能长时间稳定工作。
恢复亮度投影机内部拆解清洗方法1.电源风扇的进风口正安装在镜头上方（投影仪采用吊装方式），电源风扇紧靠镜头，使灰尘在镜头周围大量沉积。
2.镜头未采取防尘措施，投影仪投影面积的缩放由调焦环后的缩放环来实现，缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头内的通道，因镜头冷热变化使灰尘由滑槽缝隙进入镜头内腔，使镜片组污染，这是导致亮度下降的最主要原因。
另外调焦镜筒座上涂有润滑脂，润滑脂因高温融化浸润聚焦镜片，也是投影仪亮度下降的一个原因。
3.投影仪的光箱部分密封不严，导致灰尘从缝隙中进入光箱，并沾染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗。
4.液晶板冷却系统仅使用较简易的单层滤网，且风路密封不好，易受灰尘沾染，使液晶板通光效率下降。
下面我们就来看看如何拆解清洗投影仪解决这些问题，机器型号不同的朋友也可以借鉴一下。
一、投影仪拆解1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网髦匦路迫ド峡恰?/P>2.卸主板，拿走灯泡上的防护罩。
将主板四周的接插线拔除，然后将液晶板上的信号线取下。
扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。
投影机保养护理除尘
投影机保养护理除尘
除尘是投影机必不可少的维护工作，对液晶投影机来讲尤为重要。
由于投影机LCD板充分散热一般都有专门的风扇以每分钟几十升空气的流量对其进行风冷，高速气流经过滤尘网后还有可能夹带微小尘粒，它们相互磨擦产生静电而吸附于系统中，这将对投影画面产生影响。
因此，在投影机使用环境中防尘非常重要，一定要严禁吸烟，因烟尘微粒更容易吸附在光学系统中。
要经常清洗进风口处的滤尘网，每月至少清洗一次。
任何时候，务必确保通风过滤器妥善盖好，每使用50小时对投影机通风过滤器进行清理，清理步骤如下：
1.拔掉电源线
2.卸下通风过滤器盖
3.清洁过滤器(可使用吸尘器清理过滤器尘土)
4.将滤尘网用清水洗净晾干后放回
5.将通风过滤器后盖妥善盖好
除尘的过程其实并不麻烦，只是其无法做到一劳永逸，所以您要有耐心定期进行，切不可存在侥幸心理，要知道，空气中的灰尘是永远存在且无孔不入的。
一般保养项目
说明及步骤标准
机身外壳除尘修复
专业塑料清洁剂或无水酒精
过滤网清洁保养
无尘布或吹气球进行清理
进风口清洁
重点除尘大型风机
灯泡清洁维护
液晶板清洁保养
电路板主板除尘维护
光学镜头除尘保养
D/A转换接收板除尘
液晶片偏光片分光镜
透镜、棱镜电阻器、电容器、电感器清洁除尘
防静电软毛刷、吹风机、
二极管、三极管
MOS绝缘场效应管
芯片焊接阵脚清洁。
投影机光路部件除尘清洗流程(有图解)
投影机清洗、除尘操作流程给需要的朋友们1、拆下投影机外表除尘2、拿下过滤网、投影机拆解内外表除尘3、拆解光箱镜片的清洗〔一、物理清洗，二、化学清洗〕4、拆解镜头清洗5、机箱内部除尘6、组装恢复LCD投影机清洗、除尘图示下面咱们就来看看如何拆解清洗投影机解决这些问题，机械型号不同的朋友也能够借鉴一下。
一、投影机拆解1.将机械翻过来，拆下6颗螺丝，简单地打扫一下尘埃，拿下过滤网，将机械从头翻正，掀去上壳。
2.卸主板，拿走灯泡上的防护罩。
将主板周围的接插线拔除，然后将液晶板上的信号线取下。
扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。
卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。
现在机芯已经暴露在眼前，其要紧组成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等。
3.接下来拆下灯泡温度传感器螺丝，取下点灯器高压线。
4.轻轻取下三块液晶板上方的空气过滤器。
5.拆下光机总成〔包括灯泡、光机、镜头、液晶板散热风扇〕的固定螺丝，将光机总成从机箱中提出。
机壳局部可清楚看出冷却系统风的流向。
不幸的是进风口恰好设计在镜头下方，造成尘埃进入镜头腔，污染镜头。
6.分解光机总成：用平口螺丝刀松开两只固定螺丝，掏出灯泡，能够看到灯泡舱通向光箱的一面玻璃片积有尘埃，阻碍了通光量。
将液晶板独立的散热风扇从光机总成上拆下来。
卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。
然后就可以拆下液晶板通风盖板，里面也有积尘。
液晶板过滤器难以阻隔大量灰尘。
拆下固定镜头的4颗螺丝，取下镜头，可以发现下半局部很多尘埃，将镜头对光观看也是灰蒙蒙的。
拆下代表红色的箭头所指的4颗螺丝。
注意：代表黄色的箭头所指局部是四块黑塑料片，其下面点了胶，用以固定光箱中的反光镜片，因此揭起光箱盖板动作必然要轻，万万不要将粘住的镜片带出摔坏或弄破。
[原创]投影机光路部件除尘清洗流程[有图解]
![[原创]投影机光路部件除尘清洗流程[有图解]](https://img.taocdn.com/s3/m/6491cf2dc281e53a5802fff4.png)
投影机清洗、除尘操作流程给需要的朋友们1、拆下投影机表面除尘2、拿下过滤网、投影机拆解内表面除尘3、拆解光箱镜片的清洗（一、物理清洗，二、化学清洗）4、拆解镜头清洗5、机箱内部除尘6、组装还原LCD投影机清洗、除尘图示下面我们就来看看如何拆解清洗投影机解决这些问题，机器型号不同的朋友也可以借鉴一下。
一、投影机拆解1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网，将机器重新翻正，掀去上壳。
2.卸主板，拿走灯泡上的防护罩。
将主板四周的接插线拔除，然后将液晶板上的信号线取下。
扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆。
卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。
此时机芯已经暴露在面前，其主要组成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等。
3.接下来拆下灯泡温度传感器螺丝，取下点灯器高压线。
4.轻轻取下三块液晶板上方的空气过滤器。
5.拆下光机总成（包括灯泡、光机、镜头、液晶板散热风扇）的固定螺丝，将光机总成从机箱中提出。
机壳部分可清晰看出冷却系统风的流向。
不幸的是进风口恰好设计在镜头下方，造成灰尘进入镜头腔，污染镜头。
6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量。
将液晶板独立的散热风扇从光机总成上拆下来。
卸去主板上的3颗螺丝，拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板。
然后就可以拆下液晶板通风盖板，里面也有积尘。
液晶板过滤器难以阻隔大量灰尘。
拆下固定镜头的4颗螺丝，取下镜头，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的。
拆下代表红色的箭头所指的4颗螺丝。
注意：代表黄色的箭头所指部分是四块黑塑料片，其下面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作一定要轻，千万不要将粘住的镜片带出摔坏或弄破。
投影机清洗标准流程细则
液晶投影机清洗标准流程细则1、 登记投影机相关信息：客户单位、安装位置、品牌型号、机身码、外观有无缺陷；2、 开机检测投影机基本状况：亮度、各种信号切换、灯泡使用时间、图像状况等，并做好记录；3、 拆卸灯泡，将灯泡放在安全位置；4、 拆卸滤网，先将滤网表面粉尘清理干净，然后将滤网放置在有清洗剂的容器中浸泡，严禁在水龙头旁直接用水冲洗滤网；先浸泡15分钟后，然后在清水中漂洗5分钟后，晾干备用；5、 拆卸投影机外盖，螺丝分类存放于盒子里，并标明机型；取外盖时要注意检查外盖与主板是否有连接线，防止损坏连接线；拆卸外壳时严禁硬撬、乱撬；6、 将主板上的插头、插座做好标记；7、 拆卸液晶板排线时，取下排线后，排线座的卡子要及时复位，以免卡子脱落、遗失或损坏；8、 拆卸主板后，应将主板后放在安全位置；9、 拆卸液晶组件和光学通道：拆卸液晶组件时严禁拖拽液晶排线，以防损坏排线，拆下后分别放置在容器中，浸泡20分钟左右，然后再放置清水中漂洗10分钟，最后用吹风微风档吹干（操作中注意有的偏光片是不能触碰的）；10、 将投影机机箱内部用气泵清理干净；11、 组装投影机：注意检查螺丝数量是否与拆机前一致，如有出入，应及时查找原因，防止螺丝遗落在机箱内损坏机器；12、 复查机器组装情况，确认无误后才能通电测试；13、 通电测试检查内容包括：机器运转噪音、有无异味；信号切换、按键操作是否灵敏可靠、镜头转动是否灵活可靠、聚焦是否准确一致，然后输入测试信号检查图像色彩是否正常；输入字体信号检查液晶重合是否良好；再输入纯白信号检查图像有无色斑，如有异常，必须返工处理；14、 机器正常后，测量亮度值，做好记录；15、 清洁机器外观，贴上封条、维修维护人员签字，入库或交还客户；16、 出现异常的设备严禁出库。
投影机清洁作业指导书-除尘步骤分解(以NEC投影机为例)
投影机除尘步骤三：灯泡
注：首选用高压气泵将角落的飞尘清理掉，注意控制气泵风速。然后用干净 棉布蘸取95%的医用酒精溶液来擦拭灯泡表面，直至酒精完全挥发才能装机。
投影机除尘步骤四：镜头
注：一定要翻转镜头从底部用高压气泵将角落的飞尘清理掉，且除尘过程中 镜头一定平衡放置，切勿用气泵直接吹排线，以免风速过大把排线吹断。
注：此步骤一定要轻拿轻放，平行挪动镜头，且不能碰到三色平 面镜，总共4个螺丝。
投影机拆卸步骤10：光阀
2个螺丝
2个螺丝
双手平行拉出光阀， 切勿用力折压光阀
注：此步骤一定要轻拿轻放，不能弯曲光阀，总共4个螺丝。
过滤网 液晶板
投影机拆卸步骤11：整体展示
灯泡 光阀
镜头
机身
机壳
投影机除尘步骤一：过滤网
投影机清洁作业指导书 -除尘步骤分解
(以NEC投影机为例)
2013年5月
提纲
除尘工具展示 投影机拆卸步骤 投影机除尘步骤 投影机组装步骤
目标达成工具展情示 况分析
普通工具:螺丝刀，夹子，毛刷，尖嘴钳，螺丝盒,剪刀等。
工具展示
专业工具:高压除尘气泵，超声波清洗器
投影机拆卸步骤1：过滤网
用双手同时轻轻扣动此处来卸下过滤网
投影机拆卸步骤5：排线
拆卸小排线只需轻轻拉动排线
拆卸大排线需要双手轻轻扣动卡槽
投影机拆卸步骤6：排线
拆卸中心排线需要要搬开黑色压条，才能拔出排线 注：此步骤不需要工具螺丝刀，主板周围有12根排线，中 心有3根排线，拆卸时注意不要过度用力，以免使排线折断。
投影机拆卸步骤7：主板
1个螺丝
3个螺丝
2个螺丝
投影机拆卸步骤8：主板
此步骤要用双手轻轻搬动主板对角，如果 不能移开主板，须检查排线和螺丝是否拆 卸完成，请勿用力搬动主板，以免损害主 板或排线。
光路系统中镜片的清洗方法
光路系统中镜片的保养与维护武汉三工光电设备制造有限公司一、概述激光的光路系统在工作时, 容易使光路中的光学元件接触悬浮物; 当激光对材料进行切割. 焊接和热处理等加工时, 材料表面会释放出很多的气体及飞溅物, 这些都会对镜片造成伤害; 当污染物落在镜片表面, 会从光束中吸收能量, 一方面降低激光能量, 使加工能力下降; 另一方面产生热量, 时间过久会导致镜片本身和表面的光学膜层烧坏;激光光路系统中的光学镜片也该算是损耗品, 但是, 只要我们在日常操作中, 正确使用并作好维护工作, 就可以最大限度延长激光器使用寿命, 减少更换镜片次数, 从而降低使用成本;在使用过程中, 光学镜片的位置的安装、检测, 都要注意使其免于受损和污染; 同时一个新镜片安上后, 应定期进行清洗, 这个过程很简单; 操作正确将延长使用寿命并降低成本; 如果镜片已经污染但未被损坏, 可将其拆卸清洗干净, 当然需采用避免损坏和进一步污染的方法。
二、工具和材料1、表面干燥、柔软、平整、清洁无其它杂物的工作台；2、20张高档光学擦镜纸（建议使用品牌为柯达的擦镜纸）；3、长纤维脱脂棉一包；4、无尘橡胶手套一双；5、指套若干；6、空气球一个；7、60W白光台灯一个；可用手电筒代替。
8、丙酮500毫升；9、50%实验级酸醋或家庭用的含6%乙酸的白醋500毫升；10、镜片调整架装卸工具一套。
依据座装的安装方式准备相应工具。
三、方法与步骤清洗镜片的目的是将除去镜片表面的污染物。
应避免因操作不当，对镜片造成的污染和损坏。
1、带上无尘橡胶手套，卸下镜片调整架，做好标记，依次放在工作台上；2、用空气球将镜片表面达的浮物吹掉，严禁使用压缩空气；3、用擦镜纸轻轻擦拭；4、用棉球蘸上丙酮，在光照下做环状清洗，每擦一次需更换棉签，要求一次性完成清洗, 以免产生波状筋；5、用干棉球擦拭；6、如果丙酮不能清除所有污物；可先用酸醋清洗，再用丙酮清洗干净，此时要频繁的更换棉球, 完全的吸走酸水合物。
清洁投影机
清洁投影机:1 清洁投影机之前，请务必拔下电源线。
2 机柜及操作面板是塑料做的，应避免使用苯、稀释剂，因为它们会损坏机柜表面的油漆。
3 请勿在投影机上喷洒挥发性溶剂，如杀虫剂。
请勿在投影机上长时间放置橡胶制品或塑料制品。
塑料中的某些溶剂会损坏投影机表面油漆的质量。
4 用软的绒布轻轻擦去污垢。
5 如果污垢难以擦去，可将布在用水冲淡的无有朗物质洗涤剂中浸湿，拧干后擦拭投影机。
强的洗涤剂可能会使投影机的涂层褪色、翘曲或损坏。
在使用前，请务必在投影机上的小块地方、不显眼之处进行测试。
清洁镜头1 请用市售的气吹或镜头清洁纸(用于眼镜和照相机镜头)清洁镜头。
请勿使用任何液体清洁剂，因为它们会使镜头表面的保护膜磨损。
2 由于镜头表面很容易损坏，请务必小心，不要擦伤或撞击镜头。
清洁排风口和进风口用真空吸尘器清洁排风口和进风口的灰尘。
投影灯泡是投影机中的一种重要耗材，价格比较昂贵，如何有效保护灯泡是每一位用户都必须认真对待的问题。
为此，我们将提出以下六点则建议，希望能为广大的投影机用户提供帮助，有效保护好投影机灯泡。
1、电源切换时间间隔应为5分钟左右因为投影机的供电电源采用了比例脉宽调制的方法对市电进行降压和稳压、稳功率处理，而在处理这些环节时，投影机电源使用的功率开关管与变压器都会工作在较高的频率上，开关管在频繁地开关过程中会很自然地出现相当大的开关损耗，这些损耗就会转移成热量散发出来，从而使投影机内部的温度升高，再加上灯泡本身发出的热量聚集在投影机内部狭小的空间里，就会很容易使灯泡产生爆炸现象。
此外频繁开关电源的话，还会对投影灯泡产生很大的电流冲击，投影灯泡也就会很容易损坏。
为了避免这些灯泡的受损，我们尽量不要频繁地开关投影机，同时还要记住，在关闭投影机后要是想重新开机的话，就必须耐心等待5分钟左右。
2、投影环境不宜反光不少人常常错误认为，只要将灯泡的亮度提高得足够高，那么投影效果肯定会非常地清晰易辨;其实投影效果的好坏，除了和灯泡亮度有关系外，也和灯泡的工作环境有关系，工作环境的光线强弱会影响投影效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3LCD投影机光路的清洗
施扬贵
3LCD投影机光箱结构往往比较复杂，光箱和镜头一般都留有散热孔，虽然空气进入机子之前都经过过滤网，但或多或少都有颗粒较小的灰尘跑到机器内部，通过光路散热孔进入光箱和镜头，污染镜片，造成光路传播效率下降，影响投影质量。
特别是由于亮度不足，往往通过调节亮度来解决，会大大缩短灯泡的使用寿命。
因此，要及时对投影机光路进行清洁。
使用环境不同，清洁的间隔也不同。
就学校使用的投影机而言，一般水泥地板教室的每学期一次，瓷砖地板教室的每年一次，灰尘较多的场所每个月一次。
下面以爱普生EB－C2020XN投影机为例，根据自己的实践谈谈光路的清洗。
爱普生EB－C2020XN投影机是一款教育商务型投影机。
这种投影机亮度只有2600流明，如果光路有灰尘，对投影质量的影响会比较敏感。
因此，清洗投影机的光路尤为重要。
光路清洁主要是光箱、液晶片和镜头三部分。
1.光箱的清洗：光箱中主要有反射镜、分光镜、偏振镜、凸透镜等几种。
在清洗镜片前先用吹风球（或吹风机，但要注意掌握气压）吹去附在各镜片上的浮尘，再清洗各个镜片。
固定在箱体上的反射镜可先用脱脂棉签蘸些纯酒精先将镜面轻擦一遍，再把棉签挤干擦一遍，最好是加大棉签长度，一边旋转棉签，再用镜头纸擦亮，或用干棉签旋转擦亮。
分光镜、凸透镜可拆下来用上述方法清洗。
单色偏振镜药膜面很娇嫩，弄伤了镜片表面的药膜就会造成光箱报废的严重后果，因此清洗时要特别小心，确保偏振镜没有丝毫损伤。
镜片装回前最好先把清洗好的镜片一一对光，装回时要注意镜片的方向，不能装错。
为了避免装错，最好是拆一片清洗一片，装回一片。
2.液晶片的清洁：液晶片是投影机的重要部件。
EB－C2020XN是3LCD投影机，三片液晶片一般不要拆散来清洗，因为手工装回来相当困难，必须要用专门设备才能校正。
如果污染严重，可蘸些蒸馏水从液晶片散热缝隙中伸入，轻轻擦拭。
如果污染不严重，用吹风球吹去表面灰尘即可。
3.镜头的清洗：EB－C2020XN的镜头，镜片筒上的滑槽抹有油脂，常常因为过热溶化流到镜头腔内污染镜片（因不及时清洁过滤网引起过热的机子特别严重）。
同时，滑槽上有散热孔，灰尘往往从排气孔进入镜头腔附在镜片上，严重影响光线的通过。
如果镜片上有油脂，清理附在上面的灰尘难度比较大。
可先用
棉签蘸镜头清洁液用旋转的方法按从里向外的顺序擦拭，再蘸镜头清洁液挤干后按上述方法再擦，再用干棉签再擦，直到把油脂和灰尘擦去。
清洁好镜片，对光后装回镜头筒内。
光路其他部件如灯泡等，一般用吹风机吹去灰尘即可。
若光杯上的灰尘吹不干净，可用上述镜片清洁方法进行清理，小心不要碰到灯芯。
值得强调的是，整个光路清洁过程中必须按照先吹去镜片上颗粒较大的灰尘，再进行清洗，以免在擦拭过程中灰尘颗粒擦伤镜片。
在装回原位前都要用吹风机吹掉可能附着于镜片上的棉花纤维。
投影机是比较精密的仪器，拆装和清洗都需要技巧，请在专业人员的指导下进行，以免造成不可挽回的严重后果。
