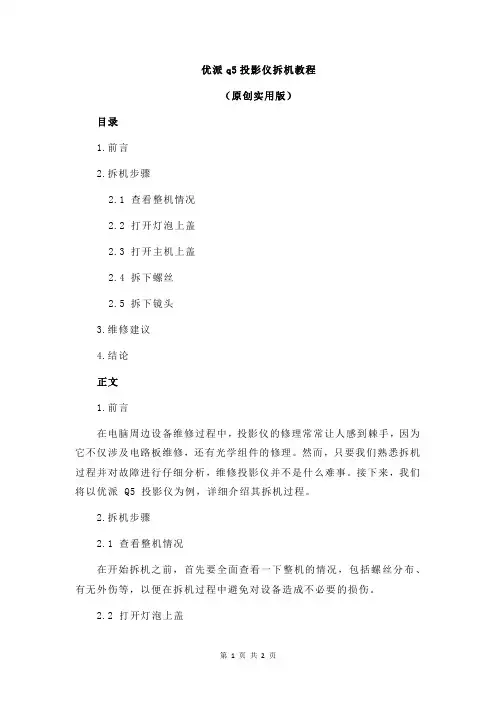

优派q5投影仪拆机教程(原创实用版)目录1.前言2.拆机步骤2.1 查看整机情况2.2 打开灯泡上盖2.3 打开主机上盖2.4 拆下螺丝2.5 拆下镜头3.维修建议4.结论正文1.前言在电脑周边设备维修过程中,投影仪的修理常常让人感到棘手,因为它不仅涉及电路板维修,还有光学组件的修理。

然而,只要我们熟悉拆机过程并对故障进行仔细分析,维修投影仪并不是什么难事。

接下来,我们将以优派 Q5 投影仪为例,详细介绍其拆机过程。

2.拆机步骤2.1 查看整机情况在开始拆机之前,首先要全面查看一下整机的情况,包括螺丝分布、有无外伤等,以便在拆机过程中避免对设备造成不必要的损伤。

2.2 打开灯泡上盖接下来,我们需要打开灯泡的上盖。

在这个过程中,我们可以看到灯泡内部有很多灰尘。

因此,在维修投影仪时,清洁灯泡是必不可少的一步。

2.3 打开主机上盖然后,我们需要打开主机的上盖。

这一步需要拆下螺丝,才能看到主电路板。

在拆下螺丝时,要注意标记螺丝的位置,以便在安装时能够正确安装。

2.4 拆下螺丝拆下螺丝后,我们可以看到主电路板。

在维修电路板时,要避免使用湿布擦拭,以免造成短路。

同时,检查电路板上的电容、电阻等元器件是否有损坏,如有损坏需要及时更换。

2.5 拆下镜头最后,我们需要拆下镜头。

在拆下镜头时,要注意保护镜头,避免镜头受到损坏。

检查镜头是否有灰尘或损坏,如有损坏需要及时更换。

3.维修建议在维修投影仪时,除了清洁灯泡、更换损坏的元器件外,还要注意调整光学组件,以确保投影图像清晰。

如果投影仪出现故障,可以参考产品说明书或联系售后服务进行处理。

4.结论总之,在维修优派 Q5 投影仪时,我们需要全面了解拆机过程,并对故障进行仔细分析。

只要我们熟悉拆机过程并对故障进行仔细分析,维修投影仪并不是什么难事。

联想小新t1投影仪拆机教程

联想小新t1投影仪拆机教程

联想小新t1投影仪拆机教程联想小新T1投影仪是一款便携式投影设备,其设计精巧,操作简便。

如果因为某些原因需要进行拆机维修或者清洁,下面是一个简单的拆机教程,供参考。

1.首先,准备好所需的工具。

你需要一个螺丝刀,一把扁平头螺丝刀和一个夹子。

2.断电和断开连接。

在开始拆机之前,确保投影仪已经断电,并且与任何外部设备断开连接。

3.移除底部面板。

使用扁平头螺丝刀,轻轻拧松和移除底部面板上的螺丝。

通常底部面板上只有两个螺丝需要拆卸。

4.将夹子插入。

将夹子插入底部面板和主机之间的缝隙中,并轻轻旋转夹子以松动底部面板。

确保不破坏底部面板或主机。

5.拆卸底部面板。

当夹子成功松动底部面板后,用手轻轻将底部面板从主机上取下。

需要注意的是,有可能底部面板上有一些连接线,所以要小心拿下底部面板并确保不伤害到这些线。

6.检查内部组件。

一旦底部面板被移除,你可以看到投影仪的内部组件了。

可以通过视觉检查来确定是否有任何问题。

如果出现故障或需要更换的组件,可以使用相应的工具进行拆卸和更换。

7.清洁内部和风扇。

如果你担心灰尘或其他污垢会影响投影仪的性能,可以使用压缩空气罐或软刷子清除内部的灰尘和污垢。

同时,也可以清洁风扇以确保投影仪的散热效果良好。

8.重新安装底部面板。

当完成维修或清洁后,将底部面板小心地放回主机上,确保它与主机的连接紧密而稳固。

然后再用螺丝刀紧固面板上的螺丝。

9.连接电源并测试。

在重新安装底部面板后,插入电源线并打开投影仪,确保它正常工作。

总结:拆机投影仪可以是一个相对简单的过程,但仍需要小心谨慎。

请确保在拆卸或清洁过程中,始终断电并断开所有连接。

同时,要记住维修或更换组件可能需要额外的工具和专业知识,如果你不确定自己的能力,请寻求专业人士的帮助。

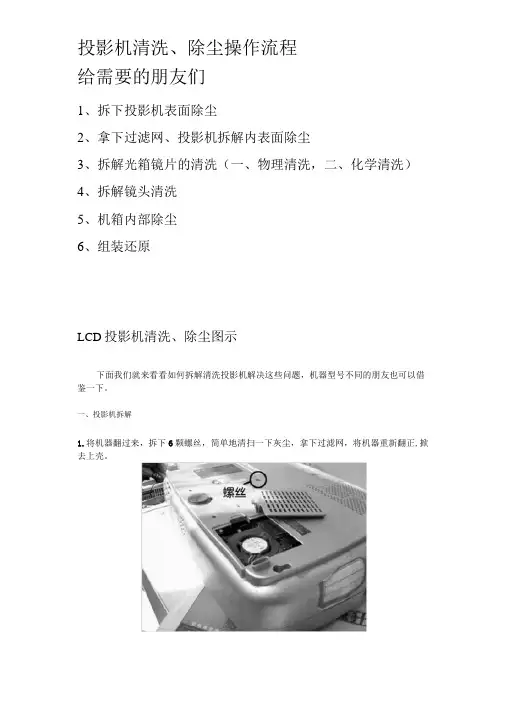

(原创)投影机光路部件除尘清洗流程(有图解)

(原创)投影机光路部件除尘清洗流程(有图解)

投影机清洗、除尘操作流程给需要的朋友们1、拆下投影机表面除尘2、拿下过滤网、投影机拆解内表面除尘3、拆解光箱镜片的清洗(一、物理清洗,二、化学清洗)4、拆解镜头清洗5、机箱内部除尘6、组装还原LCD投影机清洗、除尘图示下面我们就来看看如何拆解清洗投影机解决这些问题,机器型号不同的朋友也可以借鉴一下。

一、投影机拆解1.将机器翻过来,拆下6颗螺丝,简单地清扫一下灰尘,拿下过滤网,将机器重新翻正,掀去上壳。

2.卸主板,拿走灯泡上的防护罩。

将主板四周的接插线拔除,然后将液晶板上的信号线取下。

扳开液晶板电缆接插件的锁扣,轻轻地取下液晶板电缆。

此时机芯已经暴露在面前,其主要组成为:除主板外,有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等。

卸去主板上的3颗螺丝,拆去固定两个VGA 接口的4只六角螺丝,拔除主板与输入接口板的连接插头,拿下主板。

主散热凤融:电源35分接曰电路板3•接下来拆下灯泡温度传感器螺丝,取下点灯器高压线。

4•轻轻取下三块液晶板上方的空气过滤器。

5•拆下光机总成(包括灯泡、光机、镜头、液晶板散热风扇)的固定螺丝,将光机总成从机箱中提出。

机壳部分可清晰看出冷却系统风的流向。

不幸的是进风口恰好设计在镜头下方,造成灰尘进入镜头腔,污染镜头。

6•分解光机总成:用平口螺丝刀松开两只固定螺丝,取出灯泡,可以看到灯泡舱通向光箱的一面玻璃片积有灰尘,影响了通光量。

将液晶板独立的散热风扇从光机总成上拆下通盘管盖板(反面星液晶卸去主板上的3颗螺丝,拆去固定两个VGA接口的4只六角螺丝,拔除主板与输入接口板的连接插头,拿下主板。

然后就可以拆下液晶板通风盖板,里面也有积尘。

液晶板过滤器难以阻隔大量灰尘。

拆下固定镜头的4颗螺丝,取下镜头,可以发现下半部分很多灰尘,将镜头对光观看也是灰蒙蒙的。

拆下代表红色的箭头所指的4颗螺丝。

注意:代表黄色的箭头所指部分是四块黑塑料片,其下面点了胶,用以固定光箱中的反光镜片,所以揭起光箱盖板动作一定要轻,千万不要将粘住的镜片带出摔坏或弄破。

投影仪安装手册

投影仪安装手册

投影仪安装手册一、准备工作在开始安装投影仪之前,请确保已经准备好以下设备和材料:1. 投影仪本体2. 投影仪支架或吊顶安装杆3. VGA 或 HDMI 连接线4. 电源线5. 遥控器及电池6. 螺丝刀和其它安装工具(根据实际需要)二、安装位置选择在选择投影仪安装位置时,需要考虑以下因素:1. 投影距离:根据投影仪型号和投射屏幕的大小选择合适的投影距离。

一般来说,投影距离应该保证投影画面在屏幕上呈现清晰、完整的效果。

2. 光线状况:尽量选择光线较暗或可调节的场所,以确保投影画面的亮度和对比度。

3. 声音环境:如果需要投影时播放声音,请确保安装位置附近的声音环境较为安静,以提供良好的听觉体验。

4. 安装高度:根据投影仪型号和安装要求,选择合适的安装高度。

一般来说,应该保证投影画面位于观众的视线范围内。

三、投影仪安装步骤1. 安装支架或吊顶安装杆:根据投影仪的安装方式,选择合适的支架或吊顶安装杆,并在合适的位置上进行固定。

确保支架或吊顶安装杆牢固可靠。

2. 连接投影仪:使用 VGA 或 HDMI 连接线,将投影仪的视频输出端口连接至显示设备(如电脑或 DVD 播放器)的相应端口。

确保连接稳固,并注意连接线的长度,避免拉扯导致不良影响。

3. 连接电源:使用电源线将投影仪连接至电源插座,并确保电源供应稳定。

注意检查电源线是否与投影仪的插孔匹配,并确保连接牢固。

4. 调整投影角度和焦距:根据实际需要,使用投影仪上的调节按钮或遥控器,调整投影仪的投影角度和焦距,确保画面清晰、居中。

5. 调整图像参数:根据实际需要,使用投影仪菜单或遥控器上的功能键,调整亮度、对比度、色彩等图像参数,以获得最佳的投影效果。

6. 测试投影效果:在安装完成后,打开投影仪,并播放测试影片或图像,以确保投影效果正常。

如有需要,可以进行进一步的调整和优化。

7. 固定投影仪:在确认投影效果正常后,使用螺丝刀或其他工具,将投影仪固定在安装支架或吊顶安装杆上,以防止意外摇晃或掉落。

DLP投影机的清洁维护流程

DLP投影机的清洁维护流程

DLP投影机的清洁维护流程
DLP投影机(Digital Light Processing)是一种高清晰度投影技术,
其图像清晰度和鲜艳度与液晶投影机相当。

它使用微型投影仪,由一个激
光源照射到数百个非常小的反射片上,从而产生一个高清晰度图像。

而且,当它的维护和清洗得当时,其效果便可获得最佳状态。

一、保护面罩和外壳。

首先,应保护投影机的外壳,特别是投影机前
面的面罩,要谨慎处理,以免污染投影机表面,定期清洁投影机表面。


洁投影机外壳时,可以用平滑的纱布蘸湿水,轻轻擦拭投影机外壳,以避
免表面污染,并及时将外壳表面污垢清理干净。

二、清洁投影机出气口。

DLP投影机投射出的光线来自出气口,而出
气口处的滤网也容易收集灰尘,影响投影效果。

因此,投影机出气口需要
定期清洗,以保持正常,以影像的鲜艳度和清晰度。

使用干净的、柔软的
纱布或者在空气状况良好的情况下,使用吸尘器对其进行清理即可。

三、清洁投影机镜片。

投影机的镜片是DLP投影机的重要组成部分,
它需要定期清洁,以防止灰尘、污垢等物质积累,影响投影质量。

投影仪的原理和维修教程

投影仪的原理和维修教程

投影仪的原理和维修教程
投影仪的原理:
投影仪是一种将源图像放大并投射到屏幕或墙上的设备,其原理可以简单地概括为以下几个步骤:
1. 光源发射光线,经过反射和透镜系统,聚焦成一个光斑。

2. 光斑经过分色片,分为红、绿、蓝三种基本颜色。

3. 透过反射系统和显影器,将分色后的光线显示出来。

4. 将显示的光线投射到屏幕或墙上。

投影仪的维修教程:
1. 检查电源问题:如果投影仪无法开机,首先检查电源插头是否正常连接,电源线是否破损。

如果电源问题已排除,则有可能是电源板出现故障,需要更换电源板。

2. 检查灯泡问题:如果投影仪开机后无显示,或者显示的图像比较暗淡,那么需要检查灯泡是否正常工作。

如果灯泡寿命已到或者因其它原因损坏,需要更换
新的灯泡。

3. 清洁滤网:投影仪使用一段时间后,灰尘会积攒在滤网上,导致散热不良。

因此,定期清洁滤网非常必要。

清洁方法有两种,一种是用吸尘器吸尘,另一种是用清水清洗,但注意要先将滤网取下放到空气中自然晾干后再安装。

4. 更换风扇:如果投影仪使用一段时间后,发现风扇噪音变大或者不正常工作,那么需要更换新的风扇。

操作时需要注意安全,确保电源已经断开并且投影仪已经冷却。

5. 检查芯片问题:如果投影仪的图像出现色差或者失真的情况,那么可能是芯片出现问题。

此时,需要找专业人士检查芯片问题并更换故障的芯片。

以上便是投影仪原理和维修教程的简要介绍。

投影仪维修需要一定的专业技能和安全意识,如果不确定问题的严重性或者无法解决,建议寻求专业人士的帮助。

nec投影仪如何清洗过滤网

nec投影仪如何清洗过滤网

nec 投影仪如何清洗过滤网投影机不是电视机,但普通用户却常常用使用电视机的方法来操作投影机,这无疑是一个非常大的误区。

另外,投影机也要比电视机娇弱很多,需要我们更用心和科学地去使用和保养。

下面我们就一起来交流一下这方面的知识。

确的日常操作开/关机: 由于投影机是一个显示设备,特别是具有视频电器如电视机的类似共性,因此一般不熟悉投影机的用户,都会很自然地把投影机按普通电视机的操作方法来使用。

想开就开,关机时大都直接切断电源,而且开机关机非常频繁,次数多,间隔时间短等,殊不知,这些做法都是使用投影机的“大忌” ,有可能会直接损害到投影机的软硬件。

特别是投影机的灯泡,在灯泡长时间使用的情况下直接拔掉电源会严重影响投影机灯泡的使用寿命、灯泡爆裂甚至有可能炸灯。

正确开机顺序:连接好投影机电源线及与其他设备连接的连接线,按下投影机操作面板上的power 按钮,等到闪烁的绿色信号灯停止闪烁时,开机完成。

别要注意开机过程不要误碰断电。

正确关机顺序:首先按power 按钮,然后屏幕上通常会出现一个对话框提示“是否真的/ 确定要关机”确定请按什么,否定则请按什么退出,按经验确定通常是让用户再按一下power 按钮就是关机命令了,关机程序开始后投影机控制面板上的信号灯开始闪烁,等到投影机内部散热风扇完全停止转动、信号灯停止闪烁时,关机整个过程才算是正式完成。

投影机开关机间隔时间:专家建议最好为30 分钟。

移动:当投影机处于运行状态时,尽可能不移动或过分移动投影机,避免投影机误碰断电。

特别注意不可把投影机整个180 度翻转最好不要超过80 度的转角,这是大多投影机的一个技术要求,一切只为了更好地使用投影机。

另外,投影机在使用数小时后机内温度很高,在使用过程中不要随意搬动。

支脚:投影机的支脚通常都做得小而脆,极易折断。

当支脚已经伸下的时候,用户在把拿起了一定高度的投影机放下来的时候一定要轻放。

注意防尘投影机的防尘工作非常细致,在存放的时候,需要尽量减少环境灰尘,如禁止吸烟,用湿扫把或拖布小心地做清洁等等,这些是外部环境的清洁,还有投影机内部的清洁。

投影机拔镜头排线教程

投影机拔镜头排线教程

投影机拔镜头排线教程首先取下操作面板,在操作面板开关位置,设计有可推动的开关卡扣,向操作面板大的按键方向推动开关卡扣,就可以取下操作面板(不拆下操作面板也可以,这样操作目的是防止上盖在拆卸过程中损害到操作面板)。

继续卸下投影机四个侧面的四颗固定螺丝,把投影机翻转使投影机底部向上,卸掉底部六颗固定螺丝。

同时卸下小盖板的两颗螺丝取下小盖板,这里是为方便更换投影机灯泡而设计的。

可以看到里边的投影机灯泡组件,有三颗螺丝固定,卸开固定螺丝取下投影灯泡组件(灯泡组件在这一步卸下,因为它有一颗螺丝与光通组件相连接固定,方便后面光通组件的取下)。

现在沿上下机盖结合处用撬棍撬开并取下投影机上盖,拔掉操作面板信号排线(排线底座为卡扣设计,向上拉起小卡子,排线轻松可以拔出,反之容易拔脱卡扣,造成以后排线松动现象),取下机器上盖。

下面继续主控板的拆卸,首先拔开主机控制板的各种连接线(总计12组插针连接线与3组排线连接方式)。

三组带状排线拔下时,注意拉出压线卡。

这一部分生手尽量拍照或这视频留存,复位时以供参考。

各种连接线拔开后,卸下主控板的七颗固定螺丝,以及投影机后部的固定螺丝,包括VGA旁边的螺丝立柱,小心取下主控板,这部分工作完成。

现在可以看到投影机镜头部分以及与之一体的部分了,这个就是投影机光通道液晶组件了,也就是大家经常经常听到维修人员讲的光通了。

首先注意,这部分的工作一定要细心+小心。

三条排线激光板部分,不是高手建议不要动手,只需用功率稍大的鼓风机以及吸尘器,清洁干净就可以了。

外围滤光板即排线相邻的,三个小的螺丝各自固定的透光板。

逐一卸下,清洁干净,放置到一定地方,收尾工作时在复原位。

现在卸掉伸缩镜头后部左右两侧的螺丝(这两颗螺丝固定着光通中间部位的防尘盖板)。

用镊子撬开固定卡扣,小心取下盖板,现在可以看见蛮多的各种玻璃镜片以及凸透镜。

常年使用的机器,会看见镜片上的积灰。

用脱脂棉与无水酒精小心仔细的清洁每一部分镜片,避免遗漏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

拆解后笔者发现爱普生TW3500投影机内部各个细节部分粘连均较为紧密细致,用料也较足,特别是各个光学部件相隔的空间均采用黑色纸片进行遮挡,最大限度的降低了对画面的影响。

爱普生TW3500投影机采用超大的风扇也给笔者留下了深刻的印象,爱普生官方宣称这款投影机运行之时噪音仅为22分贝,这和其采用的超大号风扇是分不开的。

众所周知,相同的条件下,大号风扇散热效率更高,也在一定程度上减少了噪音。

爱普生TW3500投影机使用的是200W UHE灯泡,原装灯泡市场价为2500元左右,灯泡在标准亮度模式下寿命为4000小时,折合使用成本来看,每小时使用成本为0.6元左右,尚在普通消费者接受的范围之内。

当然,通过上图我们也可以看到TW3500投影机的灯泡采用了防尘设计,保证其能长时间稳定工作。

恢复亮度投影机内部拆解清洗方法1.电源风扇的进风口正安装在镜头上方(投影仪采用吊装方式),电源风扇紧靠镜头,使灰尘在镜头周围大量沉积。

2.镜头未采取防尘措施,投影仪投影面积的缩放由调焦环后的缩放环来实现,缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头内的通道,因镜头冷热变化使灰尘由滑槽缝隙进入镜头内腔,使镜片组污染,这是导致亮度下降的最主要原因。

另外调焦镜筒座上涂有润滑脂,润滑脂因高温融化浸润聚焦镜片,也是投影仪亮度下降的一个原因。

3.投影仪的光箱部分密封不严,导致灰尘从缝隙中进入光箱,并沾染到分光镜、滤色片、透镜,致使光线打在液晶板之前已有部分损耗。

4.液晶板冷却系统仅使用较简易的单层滤网,且风路密封不好,易受灰尘沾染,使液晶板通光效率下降。

下面我们就来看看如何拆解清洗投影仪解决这些问题,机器型号不同的朋友也可以借鉴一下。

一、投影仪拆解1.将机器翻过来,拆下6颗螺丝,简单地清扫一下灰尘,拿下过滤网髦匦路迫ド峡恰?/P>2.卸主板,拿走灯泡上的防护罩。

将主板四周的接插线拔除,然后将液晶板上的信号线取下。

扳开液晶板电缆接插件的锁扣,轻轻地取下液晶板电缆。

卸去主板上的3颗螺丝,拆去固定两个VGA接口的4只六角螺丝,拔除主板与输入接口板的连接插头,拿下主板。

此时机芯已经暴露在面前,其主要组成为:除主板外,有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等。

3.接下来拆下灯泡温度传感器螺丝,取下点灯器高压线。

4.轻轻取下三块液晶板上方的空气过滤器。

5.拆下光机总成(包括灯泡、光机、镜头、液晶板散热风扇)的固定螺丝,将光机总成从机箱中提出。

机壳部分可清晰看出冷却系统风的流向。

不幸的是进风口恰好设计在镜头下方,造成灰尘进入镜头腔,污染镜头。

6.分解光机总成:用平口螺丝刀松开两只固定螺丝,取出灯泡,可以看到灯泡舱通向光箱的一面玻璃片积有灰尘,影响了通光量。

将液晶板独立的散热风扇从光机总成上拆下来。

卸去主板上的3颗螺丝,拆去固定两个VGA接口的4只六角螺丝,拔除主板与输入接口板的连接插头,拿下主板。

然后就可以拆下液晶板通风盖板,里面也有积尘。

液晶板过滤器难以阻隔大量灰尘。

拆下固定镜头的4颗螺丝,取下镜头,可以发现下半部分很多灰尘,将镜头对光观看也是灰蒙蒙的。

拆下代表红色的箭头所指的4颗螺丝。

注意:代表黄色的箭头所指部分是四块黑塑料片,其下面点了胶,用以固定光箱中的反光镜片,所以揭起光箱盖板动作一定要轻,千万不要将粘住的镜片带出摔坏或弄破。

打开后的光箱,有众多的镜片,各反射镜、分光镜、偏振镜、凸透镜不同程度地沾染了灰尘,液晶板上也有灰尘沉积。

根据经验估计,清洗这部分后,光通量大约可改善1/4~1/3。

A~E为五片反射镜(其中A、B是分光镜),1~5为五片凸透镜,6~8为偏振镜,9~11为改善光平行特性的组合透镜组。

二、光箱镜片的清洗先准备一些工具和材料:橡胶吹气球、脱脂棉、镊子、尖嘴钳、螺丝刀、钢丝钩、镜头纸、无水酒精及盛酒精用的容器。

因为多数镜片安装有反正之分,清洗前一定要记准原来的安装方式,拆一片洗一片,洗完装回去,再拆另一片。

光箱中编号为C、D、E的镜片有弹簧片顶着,拆卸时一定要小心,千万不要扳坏,可先将弹簧片抽出,再轻轻地将镜片取下,这三块镜片都是表面镀有反射层,不要装反。

编号为1~5的凸透镜可用钢丝钩轻轻提出。

编号为6、7、8的单色偏振镜贴膜面一定要靠着液晶板。

清洗镜片时先用脱脂棉蘸些纯酒精(99.7%),先将镜面擦一遍,趁酒精还没完全挥发马上用镜头纸将镜面擦亮,对光看看,尽量不要有污渍,最后用吹气球吹去留在镜面上的纤维丝。

洗好的镜片放在镜头纸上,用镜头纸包着放回原处。

液晶板若污染严重,清洗可用医用棉签,蘸些纯酒精,从液晶板散热缝隙伸入,轻轻擦试。

若不严重,只须用吹气球吹一下即可。

一、清洗镜头镜头结构复杂,拆分难度较大,下面将一一展示拆分过程。

首先为镜身作简单除尘,剥下缩放环上的锯齿橡胶圈。

卸下固定缩放环的五只螺钉,将缩放环推向一边,剥除调焦环上的锯齿橡胶圈,拆下调焦环上的固定螺钉,依次将调焦环、缩放环、缩放环锯齿橡胶圈取出。

将调焦镜筒的限位片拆下,旋下调焦镜筒。

注意:调焦镜的螺纹上涂有润滑脂。

旋下调焦镜筒后,可见到主镜筒中的镜片上有一层较厚的灰尘。

另外由于调焦镜筒螺纹上的润滑脂高温融化,造成镜片被油脂浸润,呈毛玻璃状。

拆下全部九个滑轨轴承,取下铝合金缩放导轨筒后,可看到主镜筒上开的槽,当铝合金缩放导轨筒转动时,将转动力传给九个滑轨轴承,九个滑轨轴承推动内部三组活动镜片沿主镜筒的开槽作轴向运动。

在拆下九个滑轨轴承后,内部三套活动镜片均会脱落,小心从镜筒前端将两组活动镜片倒出。

最困难的莫过于卸开镜头尾部的金属圈盖,此处已用胶封死。

镜筒内有污染的两组镜片无法从前端倒出,只能将圈盖卸开。

在镜头盖中注满纯酒精,将镜头尾端圈盖泡在里面,数小时后溶开封胶。

盲眼复明投影机内部拆解清洗方法拧开尾圈盖,取下一只凸透镜片,接着是一个圈形镜片支架,及另一个凸透镜。

从镜筒尾端取出两个镜片组件。

各镜面的清洗方法与光箱镜片的清洗方法类似,概不赘述。

清洗后镜面。

图中左边为从镜头前端装入的三只组件,右面四个组件及尾圈盖由后部装入。

下面将看到镜头的重装步骤:先从镜筒尾端装入一个固定镜片组件,及一个活动镜片组件,注意组件的凸面都朝上。

安装两个镜片组件的固定螺丝及滑轨轴承。

用镜头纸托住透镜从镜筒尾端装入,镜片的凸起面朝上。

将镜筒立起来,安装镜片支架。

安装最尾端的镜片,图示的透镜平面朝上凸起面朝下。

然后旋上镜头的尾圈盖。

将镜头前面装入的两个镜片组件叠起来,将镜筒反过来从前端送进去。

拆下先前从镜筒尾端装入的活动镜片组件的三个滑轨轴承。

套入缩放导轨筒,仔细将所有滑轨轴承上好。

将镜筒立起来,确定好聚焦镜筒锁片的位置,从正确的角度旋入聚焦镜筒,然后上好锁片。

接着按顺序装好聚焦镜筒调焦环,缩放调节环并套入锯齿橡胶圈。

在镜头缩放环外包上几层无纺布,用胶带固定,防止清洗后再次污染。

实践证明这是一个简单有效的做法,若厂家在出厂时这样处理,防尘效果将会好很多。

将做了防尘处理的镜头装回光机总成的照片,镜头清洗完成。

现在装回灯泡,安上液晶板散热风扇,将光机总成装回机箱。

二、机箱内部除尘这部分工作较易,但也是必需的。

主板的反面,灰尘如没有去除,遇上阴天下雨,谁也不能保证不出问题。

电源风扇带给高压点灯器的“礼物”,贴片元件尽被灰尘盖住,几个大型元件上铺满厚厚的灰尘,看来高适应性的投影仪防尘系统确有开发的必要。

用上期清洗光箱部分的方法即可完成机箱内部的除尘工作。

三、最后的组装工作插好主板与接口板的连线。

然后将三根液晶板信号电缆从电路板槽孔中穿过,插入插座并用锁片固定好。

将各种信号线接插件插在相应的主板插座上。

上好VGA口上的四只六方螺丝,将主板的三只固定螺丝上好。

然后安装好灯泡的防热隔罩。

扣上投影仪上盖,反过来上好六颗螺丝,盖上过滤网,一切OK了!经清洗后,投影仪的亮度几乎达到刚购买时的水平。

但大家在操作中一定要注意,万一打破一片镜片,就可能导致整台机器报废!整个操作中,在装回机器的时候,一定要严格按拆装顺序的反顺序回装,并注意力度,避免产生损坏!投影机作为如今办公最为得力的显示设备已经被越来越多的企业所关注,并且已经有越来越多的企业开始打算购买投影机产品来助办公一臂之力了。

那么既然要投影机肯定会涉及到后期的安装以及调整,主要是由于在安装及调整的过程当中有一些小细节经常会被消费者给忽略掉,所以想给消费者提个醒,不过今天我们重点介绍的是吊装过程中的一些细节。

1、吊架的安装吊架上部为一方形框架,上有8个直径为6mm的通孔,此8个孔是吊架与吊顶上部固定件相连接的安装孔。

固定件安装基础面与吊顶表面的距离,根据投影仪是否隐藏到吊顶内部而定。

如果隐藏到顶内部,此距离应大于吊架收缩后的高度与投影仪本身高度之和。

2、投影仪安装吊架底部为投影机固定万能吊架,根据投影仪大小,调节固定万能吊架的拉杆,使投影仪与之相连。

3、电气连接按所给的接线图正确连接电源线、控制线。

投影仪本身的各种导线安装方式如下:两根钢丝绳上分别套有若干小圆环,吊架到达最大行程时,先把投影仪的导线用塑料扎带与小圆环固定连接,然后再从下到上安“Z”字形式分别连接到两跟钢丝绳上。

当吊架上下运动时,投影仪的各种导线将在两根钢丝绳之间运动。

4、调整吊架高度吊架上部有两个行程开关,分别控制吊架的上下位置。

松开其上的螺栓,按标记左右移动行程开关,以便调整吊架位置,然后紧固小螺栓。

注意,安装进行到这里,并不意味着可以立即利用投影机来欣赏投影影像了,为了能够获得更佳的效果,我们还必须对其进行一番调整设置。

因为刚买回来的投影机的一些设置都是标准值,所投射出来的效果并不一定是最佳的,所以为了以后的使用方便,一定要对许多参数进行一些调整。
