拉力机的操作使用步骤
拉力试验机操作规程
2．使用夹具不能太紧，以免损伤试样和夹具。
3．拉伸过程中软件出现意外无法停止拉伸，应按拉力机上的急停按钮。
4．与设备所联电脑严禁上网，以防病毒侵入感染软件。
异常处理
1．出现意外情况，立即将设备断电，并通知设备维护厂商安排检修
2ห้องสมุดไป่ตู้触电：应立即切断电源。
3．发生安全生产事故后，事故现场人员必须立即报告部门主任，组织抢救，保护事故现场。
3.设备管理员负责对设备维护、保养。
防护
用具
1．工作服
安全作业程序和方法
操作要点
一、试验前准备：
1．检查电脑和设备的电源线是否连接完好。
2．检查拉力试验机的上下限位是否合理。
二、操作步骤：
1．开启电脑和设备的电源开关。
2．点击perfect界面进入设备操作系统。
3．进入操作菜单“测试”下拉菜单“材料”，根据所测样品形状输入相关信息。
适用
岗位
拉力试验机操作规程
本岗位主要危险因素
1．上下夹具应保持一定距离，防止相碰损伤传感器。
2．使用夹具不能太紧，以免损伤试样和夹具。
3．拉伸过程中软件出现意外无法停止拉伸，应按拉力机上的急停按钮。
4．与设备所联电脑严禁上网，以防病毒侵入感染软件。
岗位
职责
1．专业测试人员负责现场的测试；
2．监护人员认真监督整个测试过程
4．进入操作菜单“测试”下拉菜单“方法”，根据试验所需设置试验温度、拉伸速度、老化形式设置、老化条件设置、尺寸修改、拉伸方向、自动复位等数据数据。
5．上下夹具分别夹持住试样上下标识处，试样夹持应与拉伸方向一致。
6．点击画面中的清零键，然后再点击开始键，开始试验。
拉力试验机基本操作流程（三篇）
拉力试验机基本操作流程拉力试验机或万能材料试验机，拉力试验机的拉伸实验：拉伸试验(应力-应变试验)一般是将材料试样两端分别夹在两个间隔一定距离的夹具上，两夹具以一定的速度分离并拉伸试样，测定试样上的应力变化，直到试样破坏为止。
1.使用人员在使用拉力试验机时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、留意事项，严格遵照仪器使用说明书的规定步骤进行操纵。
2.初次使用拉力试验机职员，必须在熟练职员指导下进行操纵，熟练把握后方可进行独立操纵。
3.实验时使用的拉力试验机及其他器材，要摆放整洁，便于操纵，观察及记录等。
4.拉力试验机通电前，确保供电电压符合拉力试验机规定输进电压值，配有三线电源插头的拉力试验机，必须插进带有保护接地供电插座中，保证安全。
5.使用拉力试验机时，其输进信号或外接负载应限制在规定范围之内，禁止超载运行。
6.拉力试验机使用前必须进行空载运转确保无故障后方可加载使用。
用前润滑，用后擦试干净，留意日常维护、保养。
昆山海达仪器：*************7.拉力试验机不可随意拆改或解体使用。
8.经常进行拉力试验机的保养与维护，并存放在干燥透风之处，待用时间过长拉力试验机，应定期通电开机，防止潮霉损坏拉力机其零部件。
9.拉力试验机一定要注意调好行程限制开关，可以起到保护传感器碰撞。
拉力试验机基本操作流程（二）拉力试验机是一种用来测试材料抗拉强度和伸长率的设备。
它可以测量材料在拉伸过程中的力和位移，并根据这些数据计算出材料的力学性能指标。
本文将详细介绍拉力试验机的基本操作流程。
1. 准备工作首先，需要确定要测试的材料和试样的尺寸。
根据测试的要求，选择合适的试样形状和尺寸，并按照标准要求进行制备。
确定好试样后，将试样放入拉力试验机夹持装置中。
2. 装夹试样将试样的两端分别夹在拉力试验机的上夹具和下夹具中。
确保试样夹紧并均匀受力，试样的中心线与试验机的中心线重合。
3. 设置测试参数根据试验的要求，设置合适的测试参数。
拉力试验机基本操作流程
拉力试验机基本操作流程拉力试验机基本操作流程拉力试验机是用于测试材料拉伸性能的专用试验机器，具有精确的测量仪器和高精度的负载电子测控系统，可以对材料的质量和性能进行检测与分析。
下面，我们将详细介绍拉力试验机的基本操作流程。
一、试验准备1.准备试样：根据外形、尺寸等要求，设计并制作相应的材料试样，要求材料试样表面光滑、无毛刺、无裂缝，且符合试验标准。
2.安装夹具：根据试样形状和大小，选择合适的夹具进行安装。
3.安装传感器：安装好负荷传感器和位移传感器，校验及调整传感器。
4.设置试验参数：根据试验要求和测试标准，设置好试验参数，包括：控制方式、试验速度、负荷单位、试验类型等。
二、试验运行1.设定试验控制方式：根据需要选择“位移控制”或“负荷控制”。
在位移控制模式下，机器按设定的控制速度自动施加负荷，并记录负荷变化与位移变化的过程曲线。
而在负荷控制下，机器自动施加负荷，达到设定的负荷值后，停止施加负荷，记录负荷变化与时间关系的过程曲线。
2.开始测试：在机器运行前，请重点检查夹具、传感器、控制系统等设备，确认正常后就可以开始测试。
拉力试验机开始运行之后，坚持观察测试主机的状态，看是否存在异常等情况。
3.观察试验曲线：实验过程中，使用电子测控系统时，可以对负荷变形曲线进行观察和记录。
根据试验标准的要求，进行测试结束。
三、试验结束1.将试样取出：当测试结束后，需要将试样取出，按照规定标准进行判定，将测试结果进行记录和整理。
2.关闭机器：在试验结束后，关闭机器的电源和系统，清理试验台和夹具，并保持设备处于干燥通风的状态。
总结：以上介绍的是拉力试验机的基本操作流程，这对于试验人员来说，非常有必要，因为这直接关系到试验数据的准确性和可信度。
在实际应用过程中，试验人员首先需要对试验的重要性有清楚的认识，其次对试验条件和试样质量保持高度关注，最后要掌握好试验操作技巧，确保一次次试验无论是在数据精确性还是在安全方面都是非常稳定和可信的。

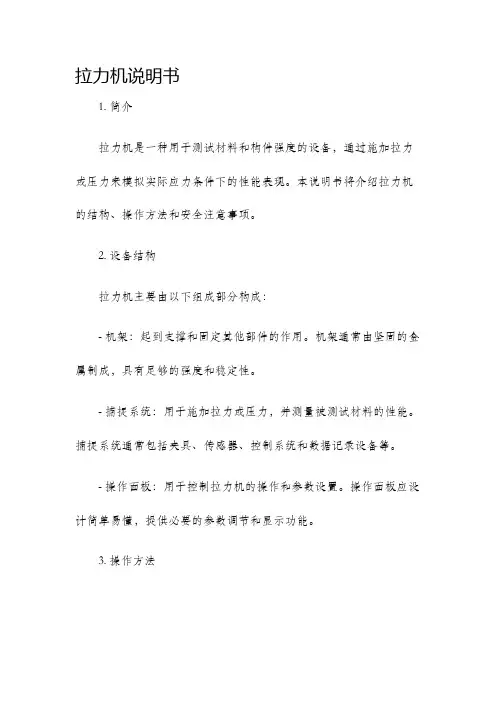

拉力机说明书
拉力机说明书1. 简介拉力机是一种用于测试材料和构件强度的设备，通过施加拉力或压力来模拟实际应力条件下的性能表现。
本说明书将介绍拉力机的结构、操作方法和安全注意事项。
2. 设备结构拉力机主要由以下组成部分构成：- 机架：起到支撑和固定其他部件的作用。
机架通常由坚固的金属制成，具有足够的强度和稳定性。
- 捕捉系统：用于施加拉力或压力，并测量被测试材料的性能。
捕捉系统通常包括夹具、传感器、控制系统和数据记录设备等。
- 操作面板：用于控制拉力机的操作和参数设置。
操作面板应设计简单易懂，提供必要的参数调节和显示功能。
3. 操作方法在使用拉力机之前，请先确保已经阅读并理解本说明书，并按照以下步骤操作：第一步：准备被测试材料。
确保被测试材料符合设备规格要求，并进行必要的预处理，例如切割、打磨等。
第二步：调整机架。
根据被测试材料的尺寸和形状，调整机架的夹具或夹具间距，以确保被测试材料的稳固夹持。
第三步：设置参数。
根据被测试材料的性质和目标实验要求，使用操作面板设置合适的拉力或压力值，并调节测试速度和周期。
第四步：启动拉力机。
确保工作区域内没有人员或其他障碍物，按下启动按钮开始测试。
第五步：监测测试过程。
在测试过程中，及时观察被测试材料的状态和计算参数的变化，并记录相关数据。
第六步：测试结束和数据处理。
当测试完成后，停止拉力机，并根据需要对测试数据进行分析和处理。
4. 安全注意事项在操作拉力机时，请务必注意以下安全事项：- 在操作过程中，严禁将手指、手臂或其他身体部位置于夹具附近，以防止意外伤害发生。
- 在调整机架或更换被测试材料时，务必切断拉力机的电源，并等待设备完全停止运行后再进行操作。
- 在使用拉力机过程中，务必佩戴适当的个人防护装备，如安全帽、护目镜和防护手套等。
- 在进行高强度测试时，请确保拉力机和测试环境的稳定性和安全性，并遵循相关的操作规程和标准。
5. 维护和保养为确保拉力机的正常运行和延长设备寿命，请注意以下维护和保养事项：- 定期检查拉力机的各部件和连接件，并进行必要的清洁和润滑。
智能电子拉力机操作图文解说
智能电子拉力机操作图文解说（SOP ）
第1步：裁取测试样品 第2步：插上电源，打开仪器开关 第3步：按任意键进入“试验项目” 第4步：按序号键进入需要测试的界面
第5步：按序号键进行参数设置 第6步：按“试验”键进入待机界面 第7步：安装测试样品 第8步：将样品垂直安装在仪器上
第9步：按“试验”键进行实验 第10步：实验完成后，取下实验样品 第11步：按向上键回到“实验项目”界面 第12步：关闭仪器开关，拔出电源插头
说明：1、样品宽度为15mm ，使用标准取样刀取样。
2、安装样品时，需将样品夹紧，防止样品滑落。
3、仪器测试电压需稳定，220V 标准电压。
4、取样刀需锋利，取好的样品不能有锯齿边。
5、仪器上下夹具的距离设置为50mm ，在测试过程中，防止上下夹具碰撞。
6、仪器力值传感器严禁碰撞。
拉力试验机操作规程
拉力试验机操作规程1. 引言拉力试验机是一种广泛应用于材料力学测试和品质控制的仪器。
准确的操作规程能够确保试验结果的可靠性和重复性。
本文档旨在提供一套完整和详细的拉力试验机操作规程，以帮助操作员正确操作设备并执行试验。
2. 设备准备2.1 确保拉力试验机处于稳定的工作环境中，远离振动源和干扰。
2.2 检查试验机的电源接线，确保电源稳定并符合设备要求。
2.3 检查试验机的夹具和传感器，确保其完好无损并进行必要的校准。
3. 试样准备3.1 根据试验需求选择适当的试样，并根据相关标准进行切割或制备。
3.2 检查试样的尺寸、形状和表面质量，确保其符合试验要求。
3.3 根据试样的材料特性和试验要求，确定适当的夹具和夹持方式。
4. 操作步骤4.1 打开拉力试验机的电源开关，并等待设备初始化完成。
4.2 将试样放置在夹具中，并确保夹具牢固固定试样。
4.3 根据试验要求调整试验机的控制参数，包括载荷速度、试验时长等。
4.4 确保试验机的安全门关闭，并按下开始按钮，启动试验。
4.5 观察试验过程中的载荷-位移曲线，并记录相关数据，如峰值载荷、断裂位移等。
4.6 在试验结束后，停止试验机并将载荷恢复到初始状态。
4.7 移除试样，并进行必要的清洁和校验。
5. 数据处理与分析5.1 将试验过程中记录的数据导出到计算机或数据处理软件中。
5.2 根据试验要求，对数据进行必要的处理和分析，如计算平均值、标准偏差等。
5.3 根据试验结果，评估试样的力学性能，并进行必要的结论和报告撰写。
6. 安全注意事项6.1 在操作拉力试验机前，必须熟悉设备的安全操作规程，并接受相关培训。
6.2 在操作过程中，严禁触摸移动夹具和试样，以免发生意外伤害。
6.3 在试验过程中，保持设备周围的工作区域整洁，并确保机器运行时没有无关人员在附近。
6.4 当试验机出现异常或故障时，应立即停止试验并通知相关技术人员进行维修。
7. 维护与保养7.1 定期清洁试验机的外部表面，并确保通风孔畅通无阻。
拉力试验机使用说明书
拉力试验机使用说明书一、主要规格及技术指标1、测力：分辨率：1/200000；（连同小数点共7位）精度：0.3%以上采样频率：30Hz2、位移（连同小数点共7位）光电编码器：分辨率：最高达1μm范围：0－1000mm任意设置精度：仪表系统无误差3、速度控制：0.01—500mm/min精度：示值±0.5%以内控制方式：脉冲（适用于带脉冲输入的伺服控制器，步进电机控制器）二、前后面板及连线：仪器前面板仪器信号接线示意图：力传感器电机控制三、仪表及使用说明一>按键说明：共有24个按键二>基本操作1、菜单选择：进行菜单选择时，按欲选菜单前之数字键，相应菜单反白显示，菜单下方“请选择”后显示相应数字键，此时按键则进入下级菜单或菜单所要执行功能。
“返回”为返回上一级菜单。
2、数值输入：在进行参数设置、标定、检定等操作时，要进行数值输入。
输入数值时，先用菜单选择要输入的参数，再按键后即可开始按数字键进行输入。
输入过程中，用反白块指示下一输入位置。
输入结束后按键结束输入。
例：要在拉伸试验参数设置内输入试样长度654.321毫米：（1）进入“拉伸试验参数设置”界面。
拉伸试验参数设置1>速度350.00mm/min请选择：12>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回（2）按数字键选择“试样长度”菜单，此时“2>”反白显示，菜单下方“请选择”后显示2。
（3）按键进入数值输入，此时“1”反白显示。
依次按数字键完成输入。
注意：小数点位置由程序根据传感器量程自动确定，不需输入。
拉伸试验参数设置1>速度350.00mm/min请选择：22>试样长度123.456mm 3>矩形宽123.456mm4>厚123.456mm 5>定力值123.456N 6>定伸长率123.45%7>试验结果选择8>返回（4）最后要按键完成输入。
拉力机操作规程
1目的为了正确规范的对电子万能试验拉力机操作，使检验结果具有真实性、科学性。
2 设备及工具2.1 测试系统电脑、电子万能试验拉力机、手控盒、加挂传感器50N2.2 扳把楔形拉伸夹具、双零线专用拉伸夹具、钩头扳手、千分尺/线径仪、标尺3 使用环境及工作条件3.1 室温10-35℃范围内，其温度波动应不大于2℃/h ，相对湿度低于80%； 3.2 电源电压的变化不超过额定电压的±10%，电源频率50Hz;3.3 在无明显电磁场干扰、无冲击、无震动的环境中，且周围无腐蚀介质;4 样品准备4.1 直径0.5mm 以内规格，取样300mm4.2 直径0.5mm 以上规格，取样260mm ，并用油性笔在样品两端各标记好30mm 长度。
5 操作步骤5.1 打开拉力机电源开关确认紧急按钮处于松开状态、打开电脑；5.2 在电脑界面找到‘试’字图标，双击打开软件后点击登录进入联机设置界面， 选择测试样所需使用的力传感器：‘50N ’‘5KN ’，50N 传感器适用于直径小于0.5mm 规格试验，5KN 传感器适用于直径大于0.5mm 规格试验，选择完 成点击确定进入主界面；（如拉力机为打开，则无法正常联机）5.3 进入主界面在中间区域用户参数编辑处选择试验方案，分为铜杆与铜丝； 5.4 确定试验方案后在直径格中输入试样实测直径（使用千分尺/线径仪测量）点击界面右侧‘保存参数’；4.25.15.25.35.5 试样0.5mm以上规格使用‘5KN’传感器，选择铜杆试验方案：5.5.1 使用钩头扳手将夹具更换为5KN专用扳把楔形拉伸夹具；5.5.2 更换夹具前必需先将“50N加挂传感器”拆掉，避免损坏；5.5.3 首次更换夹具需要使用手控盒，将扳把楔形拉伸夹具调整至上下夹头距离200mm；（调节时注意夹具间距，调节限位器（图），避免碰撞）5.5.4 先将试样一端夹在上方夹具，调整使试样标记点与夹口平齐；5.5.5 再将上下夹具微调，使试样另一端标记点与下方夹具夹口平齐；5.5.6 距离调整好后松开下方夹具，在手控盒上按下‘清零’将数值归零，再将夹具将试样夹紧，然后在手控盒上按下‘运行’键，开始试验；5.5.7 试验结束后将试样取下后在手控盒上按下‘返车’键，使夹具返回起始点（第二次开始无需再调试距离）；5.5.8 使用标尺将测试完成试样断点“对接”，测量拉伸后标记点之间长度；5.5.9 将测量长度输入‘断后标距’格中，输入完成后点击‘保存参数’然后点击‘计算’，得出伸长率完善结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纸板抗张拉力机的操作步骤
摘要：纸板检测仪器-纸板抗张拉来试验机是检测纸板、纸箱抗张拉力必备的一款仪器。
本文描述了纸张拉力试验机的操作使用步骤。
一、拆箱与安装
1、拆开试验机包装箱上盖板，取出随机技术文件和附件。
2、拆下四周箱板，卸掉底板上固定试验机的螺栓，取下试验机。
3、去除各部的包装捆扎物，擦净油污和灰尘，将试验机置放在平整稳固的工作台面上。
二、试机
1、接通电源，打开电源开关，通电预热30min。
2、按本说明书第3.2条介绍检查各操作按键功能，如无异常即可交付使用。
三、夹间距(试验长度)设定
试验机夹具间距可自行调节，通过操作面板上的“设定”键进入“试样设定”进行选择。
当显示屏显示需要的夹间距时，按“测试”键确认，试验机动作，动夹头运动到设定位置，蜂鸣器鸣响，也可通过复位距离调节需要的距离。
开机时，在动夹头自动对位过程中，可以按“停止”键终止动夹头运动，重新设定夹间距。
四、试样定量的设置
1、按“定量”键，进入置数状态。
(或在设定界面选择“试样设定”)
2、通过数字键，置入被测试样定量。
3、按“测试”键确认并退出置数状态。
注：试验机预置定量为120g/m2，如不加设定，试验机将据此预置定量进行抗张指数和抗张能量吸收指数计算。
五、试验速度的设置
1、按“速度”键，进入置数状态。
(或在设定界面选择“速度设定”)
2、通过数字键置入所需的试验速度。
3、按“测试”键确认并退出置数状态。
六、测试
1、打开电源，依照提示进入待测试状态。
2、测试前先设定好试样的克重和速度，然后在上夹头上夹入一条或多条试样。
3、用10N左右的力拉直试样，将靠近固定钳口一侧的一条试样夹入下夹头钳口内。
4、按“测试”键，试验机自动完成一次工作循环。
5、更换试样进行下一次试验，直至一组试验完毕。
七、测试数据的提取、删除和打印输出
1、显示及打印参数代号说明
符号代表的参量符号代表的参量
F 抗张力F(—) 抗张力平均值
S 抗张强度φ 伸长率(相对伸长)
l 伸长量I 抗张指数
LB 裂断长Z 抗张能量吸收值
W 试样定量IZ 抗张能量吸收指数
L 夹间距(试验长度) B 试样宽度
2、提取
一组试验完毕，按查看键，可提取各个数值。
3、删除
一次试验完毕后，按“删除”键，选择您要删除的数据序号，按测试键确认。
4、打印输出
一组试验完毕，按“打印”键，仪器自动打印所有数值。
八、内存数据的清除
1、关断电源重新开机，系统重新进行初始化，清除全部内存数据。
2、在待测试界面，按“清除”键，清除内存中的所有测试数据，按查看键确定数据是否全部清零。
注1：采用以上方法清除内存数据，用户置入的试样定量、试验速度和夹间距均不会被清除。
注2：试验机最多可以存储10次试验的数据，如果试验次数超过10次，请及时打印输出或清除测试数据。
注3：一组试验完毕并打印输出后，如不清除内存，则以后试验的数据将加入上一组数据中进行计算，因此请注意及时清除内存。
注4：各项指标的计算公式请参见相关试验方法标准。
进过小编介绍，希望大家对纸板抗涨拉力试验机的操作步骤有所了解，如有疑问可联系英特耐森技术人员。
以上信息由东莞市英特耐森精密仪器有限公司提供，需要更多详细资料或需求请致电我司400向销售人员索取相关目录或询问相关信息。
谢谢!。
