聚苯硫醚PPS纤维
聚苯硫醚(PPS)
聚苯硫醚树脂特性交联或半交联型聚苯硫醚（Polyphenylene sulfide,简称PPS）为浅褐色粉末，以加热变为深褐色；而直链型PPS则为白色颗粒，高结晶速度的为白色或浅黄色颗粒，受热后其颜色变深。
基本性能特点1.白色，结晶性，易流动的粉末。
2.强度度，抗蠕变性度，坚韧，质硬，无冷流变性，力学性能随温度升高而降低。
3.热稳定性极好，热变形温度260℃，熔点290℃，在400~500℃热空气和氮气中仍稳定，交联后可耐600℃高温，可在350℃以上长期使用。
4.耐磨，阻燃性优，有自熄性，对玻璃，陶瓷，金属的粘接性好。
5.电绝缘性能，高温，高湿的影响小，耐电弧性好。
6.成型收缩率小，尺寸稳定性好，熔体黏度小，易成型加工。
7.化学稳定性优异，耐稀酸，碱，在204℃以下耐任何溶剂/。
8.对炭黑，石墨，玻璃纤维，MoS2,PTFE等填料有特别好的润湿作用。
注射成型工艺工艺条件一，预干燥尽管PPS工程塑料的含水率较低，但为了提高注射产品的外观和制品的熔接强度，防止流延，对于线性PPS推荐采用鼓风干燥机在120~140℃条件下干燥3~5H，平盘中的材料高度最好不要超过5CM；对彩色的PPS工程塑料，为确保稳定的色彩，应在105℃以下，干燥3~5H，为保证制品外观，甚至干燥时间可以再长一些，对增强的交联型PPS，在鼓风烘箱中可在149~177℃条件下干燥2~3H，烘干时间延长，一般对材料性能影响不大，但最好烘干温度不能超过260℃。
采用真空烘箱和其他除湿式烘箱，温度和时间可适当降低和减少。
二，模温模温在很大的程度上影响模塑产品的特性。
考虑到模塑产品的外观，高温下的尺寸稳定性，耐热性及耐蠕变性能，模温一般不得低于120℃，至少要在130℃以上。
模温最好在120~160℃。
三，注射压力正常的注射压力保持在29~98MPa比较合适，高压注射能保证制件的密实件，特别是对薄壁复杂的制件，更应采用高压注射，而且高压可以提高材料的拉伸强度。

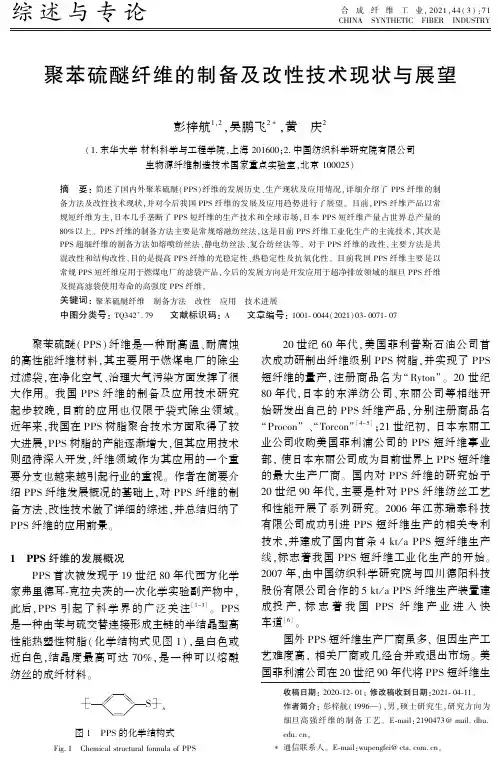

聚苯硫醚纤维的制备及改性技术现状与展望
质量分数及挥发物质量分数在 0. 1% ~ 0. 3% [8] 。
在 PPS 熔融纺丝过程中,在纺丝喷丝板下方
第 3 期 彭梓航等. 聚苯硫醚纤维的制备及改性技术现状与展望
采用环吹风冷却技术,可使熔体冷却、丝条拉伸细
术的研究重点,也是提升 PPS 纤维制备技术、改
善产品性 能 的 关 键。 肖 为 维 等
[14]
研 究 发 现, 随
PPS 熔体在 305 ℃ 下停留时间增长,大分子会发
生交联,挤出细流的黏弹性增大,拉伸性能下降,
可纺性逐渐变差;PPS 树脂熔融真空处理和控制
是采用该技术生产。 在生产过程中,需要注意的
20 世纪 90 年代,主要是针对 PPS 纤维纺丝工艺
PPS 纤维的应用前景。
有限公司成功引进 PPS 短纤维生产的相关专利
备方法、改性技术做了详细的综述,并总结归纳了
和性能开展了系列研究。 2006 年江苏瑞泰科技
技术,并建成了国内首条 4 kt / a PPS 短纤维生产
1 PPS 纤维的发展概况
生物源纤维制造技术国家重点实验室,北京 100025)
摘 要: 简述了国内外聚苯硫醚( PPS) 纤维的发展历史、生产现状及应用情况,详细介绍了 PPS 纤维的制
备方法及改性技术现状,并对今后我国 PPS 纤维的发展及应用趋势进行了展望。 目前,PPS 纤维产品以常
规短纤维为主,日本几乎垄断了 PPS 短纤维的生产技术和全球市场,日本 PPS 短纤维产量占世界总产量的
多温区加热松弛 / 紧张热定型技术,可使 PPS 大
分子链取向趋于完善,提高 PPS 纤维的取向、结
晶度。 P. L. CARR 等

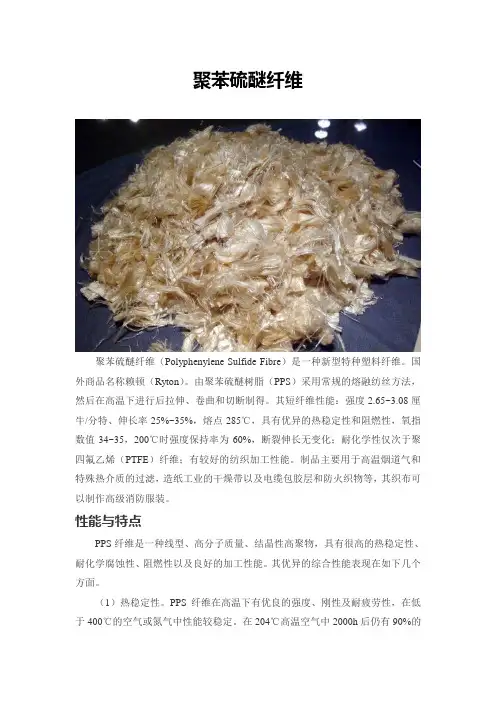

聚苯硫醚纤维
聚苯硫醚纤维聚苯硫醚纤维（Polyphenylene Sulfide Fibre）是一种新型特种塑料纤维。
国外商品名称赖顿（Ryton）。
由聚苯硫醚树脂（PPS）采用常规的熔融纺丝方法，然后在高温下进行后拉伸、卷曲和切断制得。
其短纤维性能：强度2.65~3.08厘牛/分特、伸长率25%~35%，熔点285℃，具有优异的热稳定性和阻燃性，氧指数值34~35，200℃时强度保持率为60%，断裂伸长无变化；耐化学性仅次于聚四氟乙烯（PTFE）纤维；有较好的纺织加工性能。
制品主要用于高温烟道气和特殊热介质的过滤，造纸工业的干燥带以及电缆包胶层和防火织物等，其织布可以制作高级消防服装。
性能与特点PPS纤维是一种线型、高分子质量、结晶性高聚物，具有很高的热稳定性、耐化学腐蚀性、阻燃性以及良好的加工性能。
其优异的综合性能表现在如下几个方面。
（1）热稳定性。
PPS纤维在高温下有优良的强度、刚性及耐疲劳性，在低于400℃的空气或氮气中性能较稳定。
在204℃高温空气中2000h后仍有90%的强度保持率，5000h后有70%的强度保持率，8000h有近60%的强度保持率。
在空气中，当温度达到700℃时才能发生完全降解。
（2）耐化学腐蚀性。
PPS纤维具有优异的耐化学腐蚀性，特别是耐非氧化性酸和热碱液的性能突出，能抵抗酸、碱、氯烃、烃类、酮、醇、酯等化学品的侵蚀，在200℃下不溶于任何化学溶剂，在四氯化碳、氯仿等有机溶剂中一周后仍能保持原有的抗拉强度。
只有浓硫酸和浓硝酸等强氧化剂才能使PPS纤维发生剧烈的降级。
因大分子中硫原子容易被氧化，所以PPS纤维对氧化剂比较敏感，耐光性也较差。
（3）阻燃剂。
PPS纤维加工成制品很难燃烧，不需添加阻燃剂就可以达到UL-94V-0标准。
置于火焰中时虽然会发生燃烧，不会滴落，且远离火自熄。
燃烧时呈橙黄色火焰，并生成微量黑烟灰，发烟率低于卤化聚合物，燃烧物不脱落，形成残留焦炭，表现出较低的烟密度和良好的延燃性。

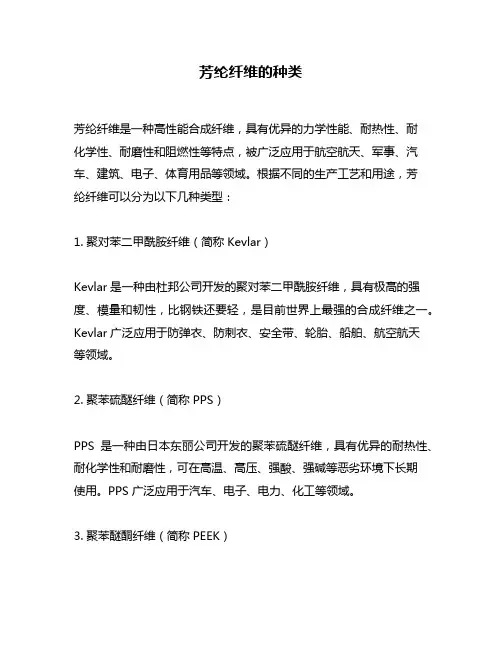

芳纶纤维的种类
芳纶纤维的种类
芳纶纤维是一种高性能合成纤维，具有优异的力学性能、耐热性、耐
化学性、耐磨性和阻燃性等特点，被广泛应用于航空航天、军事、汽车、建筑、电子、体育用品等领域。
根据不同的生产工艺和用途，芳
纶纤维可以分为以下几种类型：
1. 聚对苯二甲酰胺纤维（简称Kevlar）
Kevlar是一种由杜邦公司开发的聚对苯二甲酰胺纤维，具有极高的强度、模量和韧性，比钢铁还要轻，是目前世界上最强的合成纤维之一。
Kevlar广泛应用于防弹衣、防刺衣、安全带、轮胎、船舶、航空航天
等领域。
2. 聚苯硫醚纤维（简称PPS）
PPS是一种由日本东丽公司开发的聚苯硫醚纤维，具有优异的耐热性、耐化学性和耐磨性，可在高温、高压、强酸、强碱等恶劣环境下长期
使用。
PPS广泛应用于汽车、电子、电力、化工等领域。
3. 聚苯醚酮纤维（简称PEEK）
PEEK是一种由美国维斯塔公司开发的聚苯醚酮纤维，具有极高的强度、模量和耐热性，可在高温、高压、强酸、强碱等恶劣环境下长期使用。
PEEK广泛应用于航空航天、医疗、电子、汽车等领域。
4. 聚苯乙烯纤维（简称PSF）
PSF是一种由中国生产的聚苯乙烯纤维，具有良好的耐热性、耐磨性
和阻燃性，可用于制作防火服、防火窗帘、防火毯等防火材料。
5. 聚苯醚纤维（简称PES）
PES是一种由德国拜尔公司开发的聚苯醚纤维，具有良好的强度、模
量和耐热性，可用于制作高温过滤材料、电缆绝缘材料、汽车零部件等。
总之，芳纶纤维具有广泛的应用前景和市场潜力，随着科技的不断进
步和工艺的不断改进，相信芳纶纤维的性能和品质将会不断提高，为
人类的生产和生活带来更多的便利和安全。

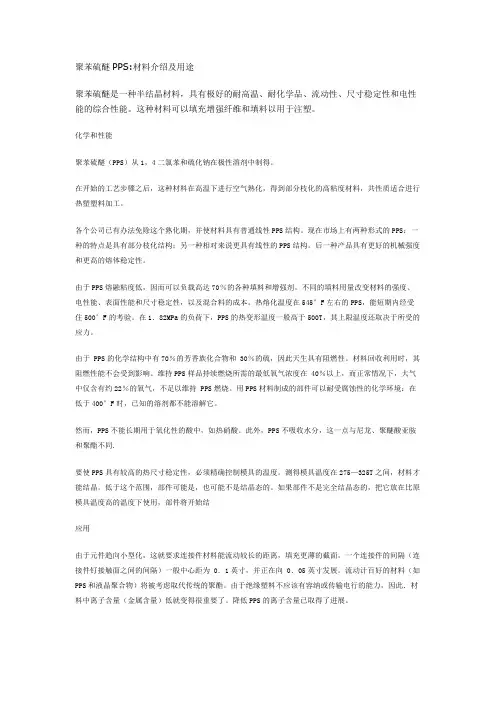

聚苯硫醚pps
聚苯硫醚PPS:材料介绍及用途聚苯硫醚是一种半结晶材料，具有极好的耐高温、耐化学品、流动性、尺寸稳定性和电性能的综合性能。
这种材料可以填充增强纤维和填料以用于注塑。
化学和性能聚苯硫醚（PPS）从1，4二氯苯和硫化钠在极性溶剂中制得。
在开始的工艺步骤之后，这种材料在高温下进行空气熟化，得到部分枝化的高粘度材料，共性质适合进行热塑塑料加工。
各个公司已有办法免除这个熟化期，并使材料具有普通线性PPS结构。
现在市场上有两种形式的PPS：一种的特点是具有部分枝化结构；另一种相对来说更具有线性的PPS结构。
后一种产品具有更好的机械强度和更高的熔体稳定性。
由于PPS熔融粘度低，因而可以负载高达70％的各种填料和增强剂。
不同的填料用量改变材料的强度、电性能、表面性能和尺寸稳定性，以及混合料的成本。
热熔化温度在545°F左右的PPS，能短期内经受住500°F的考验。
在1．82MPa的负荷下，PPS的热变形温度一般高于500T，其上限温度还取决于所受的应力。
由于 PPS的化学结构中有70％的芳香族化合物和 30％的硫，因此天生具有阻燃性。
材料回收利用时，其阻燃性能不会受到影响。
维持PPS样品持续燃烧所需的最低氧气浓度在 40％以上，而正常情况下，大气中仅含有约22％的氧气，不足以维持 PPS燃烧。
用PPS材料制成的部件可以耐受腐蚀性的化学环境：在低于400°F时，已知的溶剂都不能溶解它。
然而，PPS不能长期用于氧化性的酸中，如热硝酸。
此外，PPS不吸收水分，这一点与尼龙、聚醚酸亚胺和聚酯不同.要使PPS具有较高的热尺寸稳定性，必须精确控制模具的温度。
测得模具温度在275—325T之间，材料才能结晶。
低于这个范围，部件可能是，也可能不是结晶态的。
如果部件不是完全结晶态的，把它放在比原模具温度高的温度下使用，部件将开始结应用由于元件趋向小型化，这就要求连接件材料能流动较长的距离，填充更薄的截面。
PPS PPS聚苯硫醚的特性及应用
聚苯硫醚英文名称Poly phenylene sulfide，简称PPS，是一种新型的工程塑料，在美国于1973年才开始工业化生产。
近年发展得很快，已成为继尼龙（PA）、聚碳酸酯（PC）、聚甲醛（POM）、热塑性聚酯（PET和PBT）及聚苯醚（PPO）之后的第六大工程塑料和第一大特种工程塑料。
产品分为两类：一类是支链型热塑性聚合物，粘度较高。
另一类是热固性聚合物，固化前具有线性分子结构，固化后加热充分也软化到一定程度。
下面主要介绍热塑性PPS。
PPS是分子主链上具有苯硫基的高聚物，由于其结构为苯环与硫交替连接，分子链具有很大的刚性及规整性，因而PPS为结晶性聚合物，具有很多优异性能，如耐热性、刚性、阻燃性及电绝缘性。
硫原子上的孤对电子使得PPS与玻璃纤维、无机填料及金属具有良好的亲和性，易于制成各种增强复合物及合金材料。
PPS的性能1、物理力学性能PPS是一种白色、结晶度高的聚合物，密度为1.34。
其力学性能优良、拉伸强度和弯曲强度优于PA、PC、PBT等，具有极高的刚性和抗蠕变性，但其脆性较大，缺口冲击强度较低，低于PA、PC、PBT高于POM。
加入玻璃纤维增强后其力学性能更优。
PPS属惰性物质，无毒。
2、热性能由于PPS为结晶性聚合物，最高结晶度可达65%，其结晶温度为127℃，熔点为286℃，热变形温度260℃，在空气中430-460℃以上才分解，热稳定性远超出PA、PBT、POM 等工程塑料，长期使用温度在热塑性塑料最高，可达220-240℃。
PPS还是具有良好的绝热性和阻燃性，其临界氧指数与PVC相当，可达47%，无需加入阻燃剂，PPS可达到UL94-V0级水平。
3、电性能PPS的分子结构对称，无极性，吸水性低，故其电绝缘性十分优良，与其他工程塑料相比，其介电常数小，耐电弧性相当于热固性塑料，在高温、高湿、变频等条件下，PPS 还能保持优良的电绝缘性。
加入导电填料，可制得导电性PPS复合材料，用于防静电及电磁屏蔽。
聚苯硫醚(PPS)纤维的定性鉴别方法研究
硫 酸、盐酸、硝酸、次氯酸钠 、氢氧化钠 、 甲
酸 、冰 乙酸 、硫氰 酸钾 、氢氟 酸 、氢氧 化铜 、氢
氧化铵 、ＮＮ 二 甲基 甲酰胺 ，丙酮 、四氢呋喃 、苯 ，一
酚 、四氯化碳 、砒 碇 、１ 一 内酯 、二 甲亚砜 、 ，４ 丁 环 己酮 、二氯 甲烷 、二氧 六环 、二 甲苯 、双 氧水
ｌ 、燃烧试验
用镊子夹取少许聚苯硫醚纤维试样 ，仔细观察 纤维靠近火焰 、接触火焰和离开火焰时的状态及燃烧 时产生的气味和燃烧后的残 留物特征 ，并分别做记
１％ ６ 穿衣 时 的冷 感接触 ，因此可 以缓和冬 季寒冷 时
的不 舒适 感 。
收稽 日 ：２ １ —０ １ 期 ０１ ３ ４
聚苯硫醚 （ Ｐ ）纤维 ，规格 ：２ ｒｘ ＰＳ ０ｅ 。
（ ）试 验 结 果 及 讨 论 四
开 发 出使 用聚 苯硫 醚 复合 丝 的保 温 衣料 用材 料 ， 该 材料 因热传 系数 低而 可 抑制 体温 的放 热 ，较 原 来聚 酯材料 提高 了３％ ０ 的保温性 ，且可 以减低 ０ ￣４％
观察聚苯 硫醚纤 维的横纵 向截 面特征 ，见 图１ 、图 ２ 。从图１ 中可 以看 出，聚苯硫醚纤 维的横截面形 态
为 圆形 或近似 圆形；从 图２ 以看 出纵 向形态为表 可
往 Ｉ 符号 说明 ｓ ： 一滞 ・ －：； ・０一结块 ． Ｉ －『 ： 喜■
｝ ： 生２
９ ％奠■囊ｊ ・ ８ Ｈ， 先蠢—臻邑詹霸 帔 —Ｉ ｊ 嘲
・ ｌ４ ・
录。
观察结果如表１ 所示：
表 １ 聚苯硫醚纤维燃烧状态
所有 的试剂和Ｇ ／ ９ ０ １９ ［ 标准中的二 甲苯等 Ｂ Ｔ２ １－９ ７４ ］ 试 剂 ， 同时，根据 相 关文献 描述 其不 耐氧 化性 化 学试剂 如双 氧水 ，故 增加 双氧水 。将 少量 的聚 苯 硫 醚 纤 维 置 于烧 杯 或 三 角烧 瓶 中注 入 适 量 的试
PPS(聚苯硫醚)性能特点
2、聚苯硫醚( PPS )特性：密度1.38g/cm3，断裂强度5.0g/d，极限氧指数34，是结晶性高性能热塑性工程塑料，具有耐热、耐化学性、阻燃性等特性。
过滤性能：可在190℃的温度下连续使用，瞬时温度可达200℃（每年累计400小时以下）；耐化学性非常好，是抗酸碱性很强的纤维；其缺点是抗氧化性较差，要求O2含量小于15%(V ol)、NO X小于600mg/Nm3，在使用中，含氧量越高，所使用的温度就要越低。
PPS 滤料具有较强的抗腐蚀功能和很好的尺寸稳定性，在集尘和清灰方面具有优良的性能。
典型用途是市政废物焚烧炉、公用工程锅炉、烧煤锅炉、医院焚烧炉、热电联产锅炉上用的脉冲袋滤器。
也可用它来取代别的经不住高温或存在化学品及不耐潮湿的合成纤维。
PPS过滤毡是我厂选用美国、日本等国生产的聚苯硫醚（PPS）纤维，按照其它耐高温过滤毡的生产工艺，生产加工的过滤材料，为耐高温过滤材料的主要品种之一。
PPS针刺滤料在以下场合的应用中性能卓越。
1、燃料中含硫或烟道气中含硫的氧化物，现已证明其是抗酸碱腐蚀、抗化学性很强的纤维。
2、烟道中含湿气的场合。
3、在温度190℃~232℃工矿条件下，气布比高达5:1做线上清灰及气布比6:1作离线清灰时，PPS滤袋具有优异的性能纪录。
PPS纤维具有强度的完整保持性和内在的耐化学性，可以在恶劣的环境中保持良好的过滤性能，并达到理想的使用寿命。
在过滤燃煤锅炉、垃圾焚烧炉、电厂粉煤灰的集尘处理等脉冲清灰式除尘器中，PPS过滤毡是理想的过滤材料。
注：PPS也称聚苯硫醚纤维，在世界范围内只有少数几家大型化学公司生产，日本东洋（TOYOBO）公司的注册商标为“普抗®”“PROCON”,日本东丽（TORAY）公司的注册商标为特利通®“TORCON”,美国飞利浦（PHILIP）公司的注册商标为“莱顿”也称“莱通”或“赖登”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用
? PPS 纤维针刺非织造布或机织物可用于热 的腐蚀性试剂的过滤,是较为理想的耐热和 耐腐蚀材料. 用PPS 纤维制成针刺毡带用于 造纸工业的烘干机上,同时也可用于制作电 子工业的特种用纸. 其单丝或复丝织物还可 用作除雾材料.
特点与性能
工性能，可用于在燃煤炉中处理150-200℃ 含硫酸性气体以及造纸工业中干燥带、电缆 包胶层、复合材料等的制作。日本有公司利 用PPS纤维传热系数小的特点，开发保温衣 料，其保温性能比常规PRT纤维高30%40%，且可以减弱穿衣时约16%冷接触感。
注释 ：PRT是一种聚对苯二甲酸乙二醇酯工程塑料，它 的组分包含PET树脂、玻璃纤维、成核剂和成核促进剂
制备
线型高分子质量PPS树脂是一种热塑性材料， 熔点为285℃，在200℃以下几乎不溶于任 何溶剂，难以进行湿法纺丝，因此，通常选 用熔融纺丝-拉伸定型工艺技术进行生产。 其纺丝工艺流程见图。
在PPS熔融纺丝过程中，通常选用适合的高温 纺丝、徐冷、固化成形、牵伸、定型等技术。 在纺丝喷丝板下，实施环吹风丝条渐冷技术， 以使熔体丝条进一步拉伸细化，
制备
制备
延长PPS熔体丝条冷却固化时间，由此提高 纺丝性能和机械性能。在拉伸后处理工艺技 术中，采用在高于PPS玻璃化转变温度条件 下，对聚苯硫醚纤维实施高温水/油浴、多 级拉伸和多级、多温区加热松弛紧张热定型 处理技术，可使PPS大分子链取向趋于完善， 并进一步提高聚苯硫醚纤维的结晶度。采用 该技术制备的聚苯硫醚短纤维具有拉伸断裂 强度高，断裂伸长低，热稳定性好等特点。
聚苯硫醚（PPS）纤维
目录
发展和简介 特点与性能 制备 应用
我国的纤维发展
我国对 PPS纤维的研究起步于 20世纪 90年代初，生产PPS纤维的企业主要分布 在江苏、浙江、四川、辽宁等省市和地 区。国产PPS纤维的品种仍然比较单一， 以圆形截面、线密度为 2.2～2.7dtex的 PPS短纤维居多。
制备
聚苯硫醚的合成：
1) Genvresse 路线（弗—克催化路线） 1897年，genvresse 用苯和硫在Friedel-crafts 催化 剂（AlCl3）共热制备得到聚苯硫醚。
该法产率较低(仅为50％～80％)，产物分子量低， 聚合物分子支化，交联度高，含较多二硫杂蒽。
制备
3）对-卤代苯酚盐熔融或液相自缩聚 1959年美国道公司的Lenz 和Handtouits 用对-卤代苯酚
特点与性能
燃烧物不脱落，形成残留焦炭，表现出较低的 烟密度和良好的延燃性。PPS纤维的介电常 数为3.9~5.1，介电强度为13~17KV/mm， 在高温、高湿、变频条件下仍能保持良好的 绝缘性。
4 其他性能 PPS纤维强度、伸度和弹性等机械性能与聚酯
相当，对γ射线和和中子放射的绝缘性比尼 龙和聚酯纤维好。同时还具有良好的纺织加
特点与性能
5000h后有70％的强度保持率，8000h有 近60%的强度保持率。在空气中，当温度达 到700℃时才能发生完全降解。
2 耐化学腐蚀性 PPS纤维具有优异的耐化学腐蚀性，特别 是耐非氧化性酸和热碱液的性能突出，能抵 抗酸、碱、氯烃、烃类、酮、醇、酯等化学 品的侵蚀，在200℃下不溶于任何化学溶剂， 在四氯化碳、氯仿等有机溶剂中一周后仍能 保持原有的抗拉强度。
应用
? 由于聚苯硫醚纤维的优异耐热性、耐腐蚀性 和阻燃性,因此具有十分广泛的用途,在环境 保护、化学工业过滤和军事等领域中的应用 尤为突出. 例如:用于热电厂的高温袋式除尘 、垃圾焚烧炉、水泥厂滤袋、电绝缘材料、 阻燃材料、复合材料等;另外,还可用作干燥 机用帆布、缝纫线、各种防护布、耐热衣料 、电绝缘材料、电解隔膜和摩擦片 (刹车用) 等.
特点与性能
只有浓硫酸和浓硝酸等强氧化剂才能使 PPS纤维发生剧烈的降级。因大分子中硫原 子容易被氧化，所以PPS纤维对氧化剂比较 敏感，耐光性也较差。
3 阻燃剂 PPS纤维加工成德制品很难燃烧，不需添 加阻燃剂就可以达到UL-94V-0 标准。置于 火焰中时虽然会发生燃烧，但不会滴落，且 远离火自熄。燃烧时呈橙黄色火焰，并生成 微量黑烟灰，发烟率低于卤化聚合物，
简介
其纤维具有优异的耐化学性和耐高温的热 稳定性以及抗恶劣环境、阻燃、绝缘、防辐 射等功能，在高温、化学腐蚀等环境中得到 广泛应用。
性能与特点
PPS纤维是一种线型、分子量高、结晶性 好高聚物，其具有很高的热稳定性、耐化学 腐蚀性、阻燃性以及良好的加工性能。其优 异的综合性能表现在如下几个方面。
1 热稳定性 PPS纤维在高温下有优良的强度、刚性及 耐疲劳性，在低于400℃的空气或氮气中性 能较稳定。在204℃高温空气中2000h后仍 有90％的强度保持率，
盐缩聚，制备得到了聚苯硫醚。
该方法不需要调节单体比例，可得到标准线型聚 苯硫醚树脂产品，但单体生产工艺路线长、原料毒性 大、价格昂贵、反应易产生环状聚苯硫醚低聚物等缺 点导致其不能完成工业化。
制备
4）Phillips 路线（硫化钠法） 1967年美国phillips petroleum 公司的Edmond 和Hill 提出用对二氯苯和硫化钠溶解在极性溶剂中，170350℃氮气保护下制备聚苯硫醚。
该方法由于原料价格低廉易得、工艺路线短、产 品质量稳定、得率较高（一般在90％以上），最早投 入工业化生产。
制备
5）硫磺溶液法 1964年，四川大学的陈永荣提出硫磺溶液法，用硫 磺和对-二氯苯在常压下进行缩聚反应，制备聚苯 硫醚。
该方法由于使用硫磺作为硫源，具有原料纯度高 和贮存稳定性好的特点，反应周期短、能耗低、溶 剂易于回收。是国内最早的工业化生产方法。
简介
聚苯硫醚（PPS），全称为聚亚苯基硫醚。 PPS的分子结构比较简单，分子主链由苯环 和硫原子交替排列，大量的苯环赋予PPS以 刚性，大量的硫醚又提供柔顺性，使其分子 结构对称，易于结晶，无极性，电性能好， 不吸水。
简介
其国外商品名称赖顿（ Ryton），线密度为 2.2～2.7dtex。强度 2.65~3.08 CN/dtex、 伸长率 25%~35%，熔点 285℃，极限氧指 数值34~35，200℃时强度保持率为 60%， 断裂伸长无变化；有较好的 纺织加工 性 能。
